Пересечения презентация

Пересечения

Пересечения

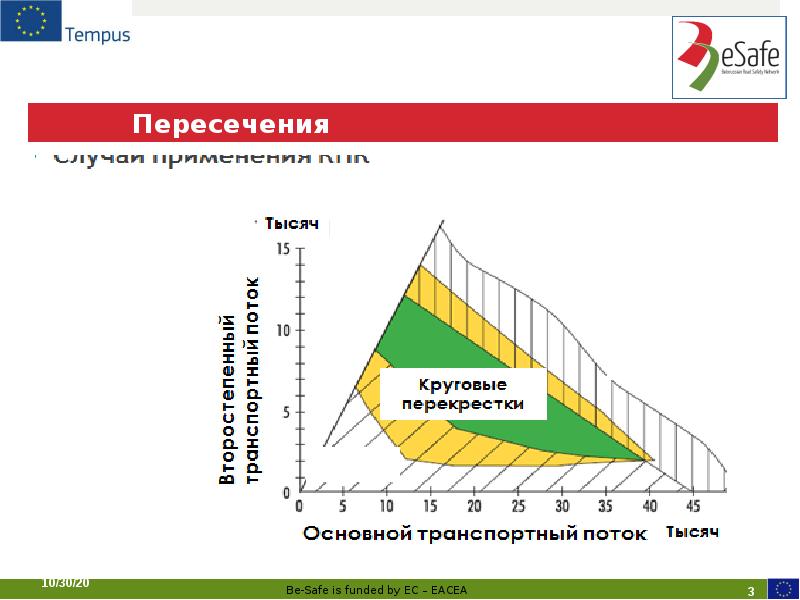

Пересечения

Пересечения

Пересечения

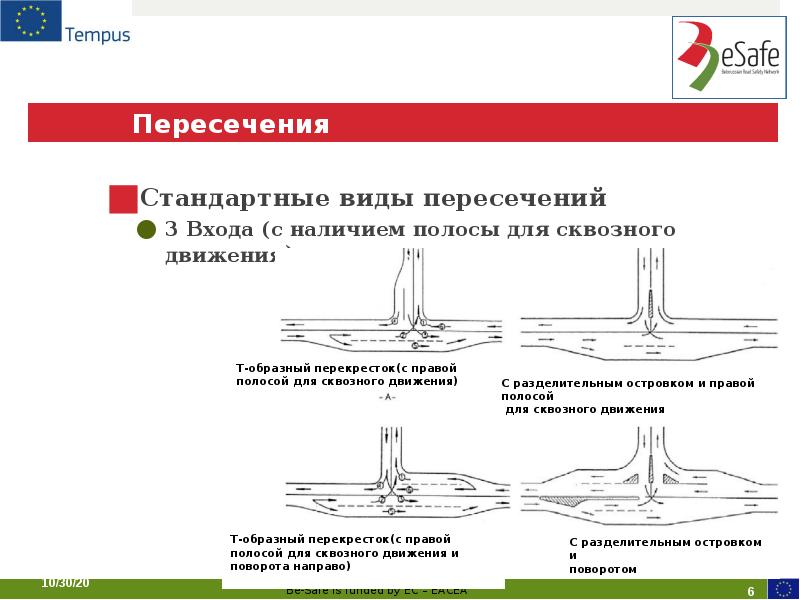

Пересечения

Пересечения

Пересечения

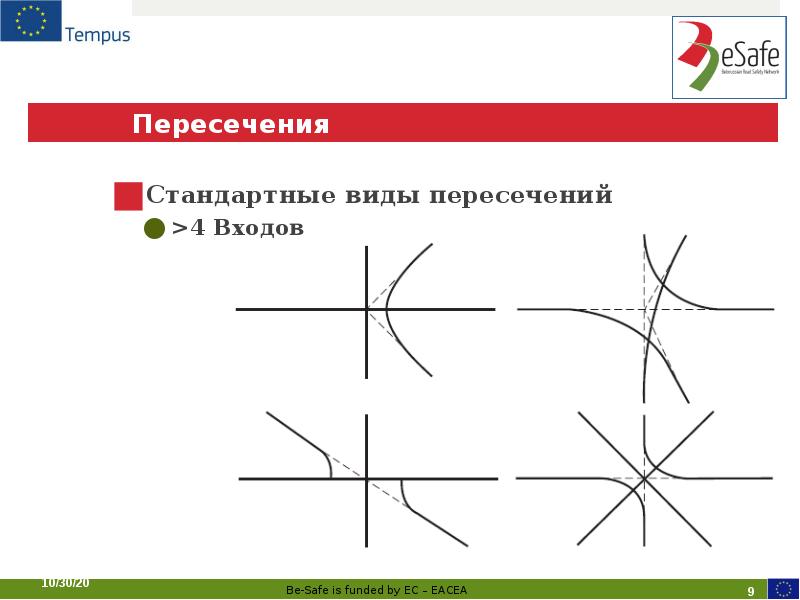

Пересечения

Пересечения

Пересечения

Пересечения

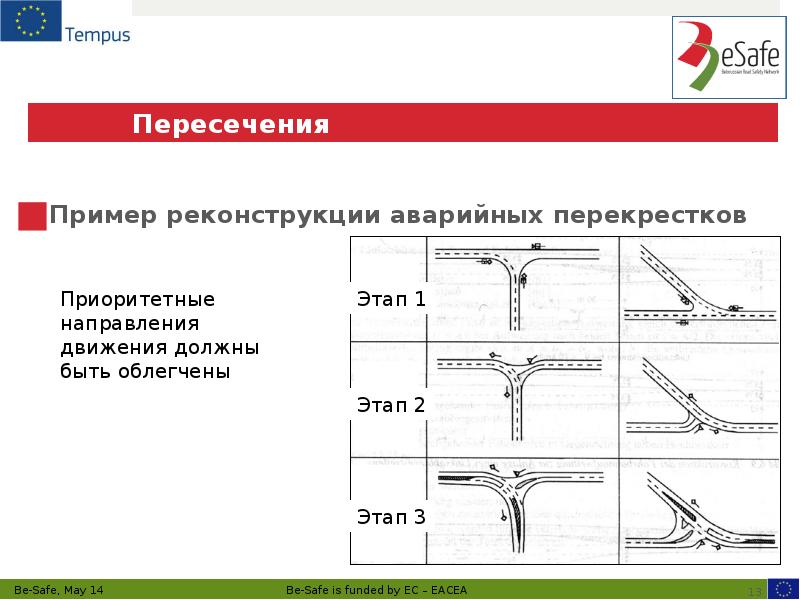

Пересечения Пример реконструкции аварийных перекрестков

Пересечения Формирование каналов на входах

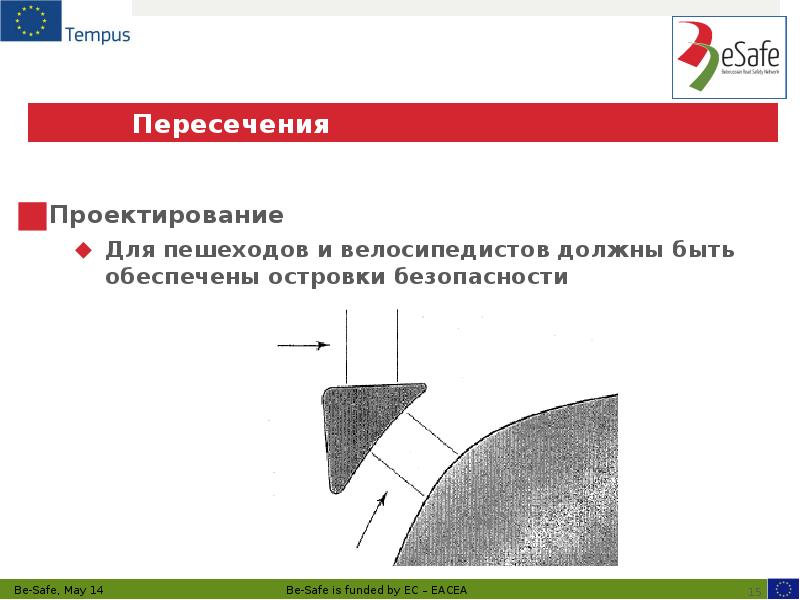

Пересечения Проектирование Для пешеходов и велосипедистов должны быть обеспечены островки безопасности

Перекрестки с круговым движением (кольцевые перекрестки)

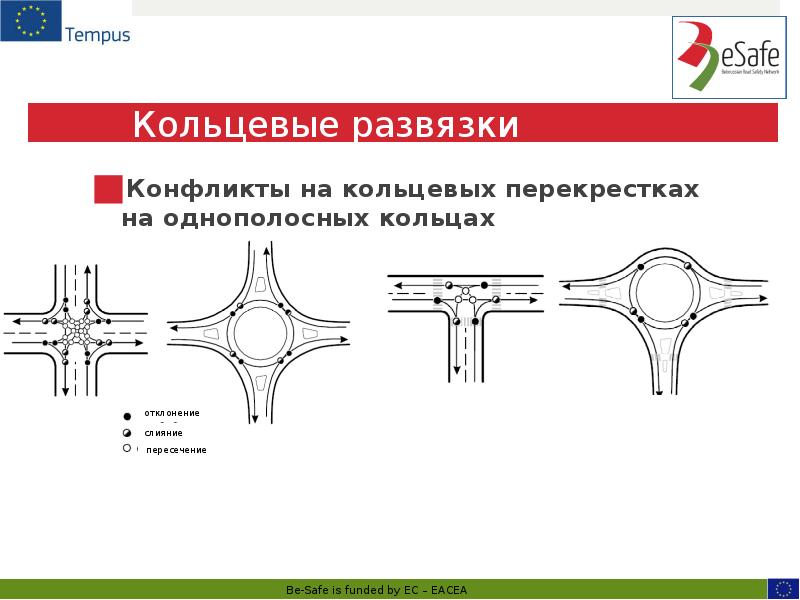

Кольцевые развязки Конфликты на кольцевых перекрестках на однополосных кольцах

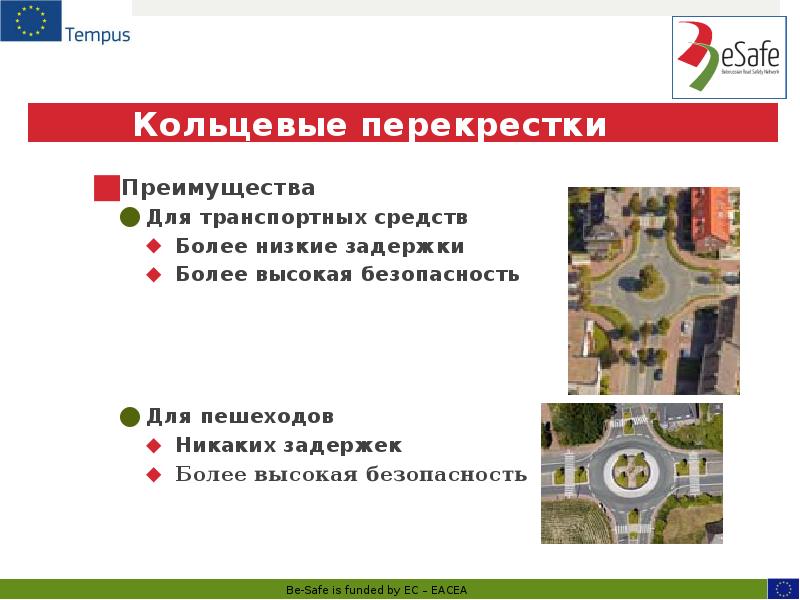

Кольцевые перекрестки Преимущества Для транспортных средств Более низкие задержки Более высокая безопасность Для пешеходов Никаких задержек Более высокая безопасность

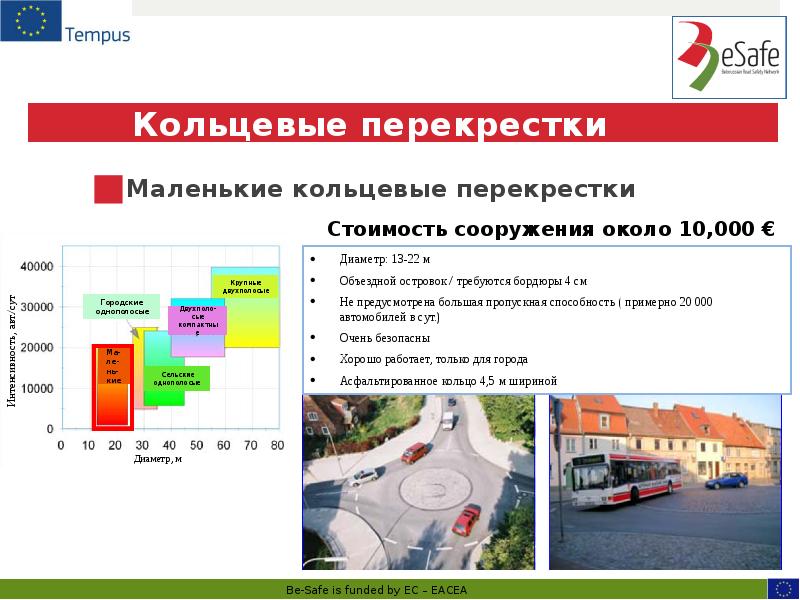

Кольцевые перекрестки Маленькие кольцевые перекрестки

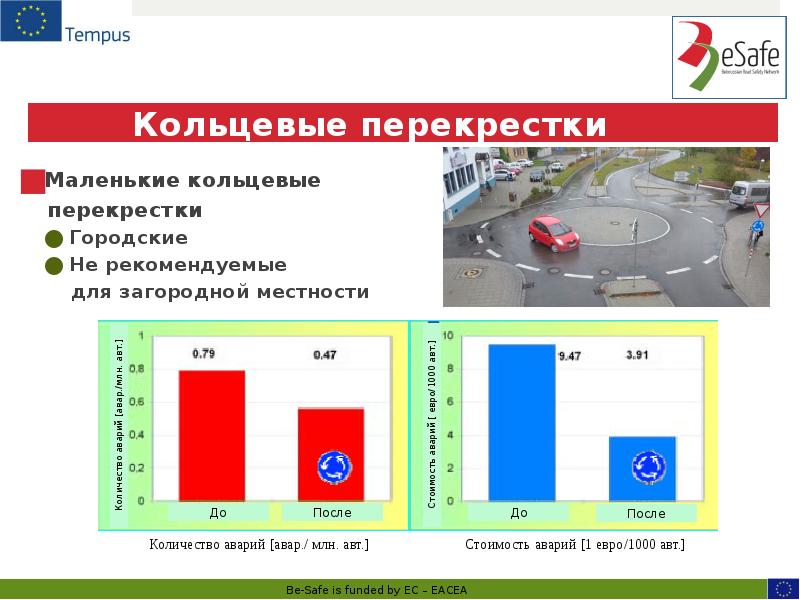

Кольцевые перекрестки Маленькие кольцевые перекрестки Городские Не рекомендуемые для загородной местности

Кольцевые перекрестки Однополосная развязка

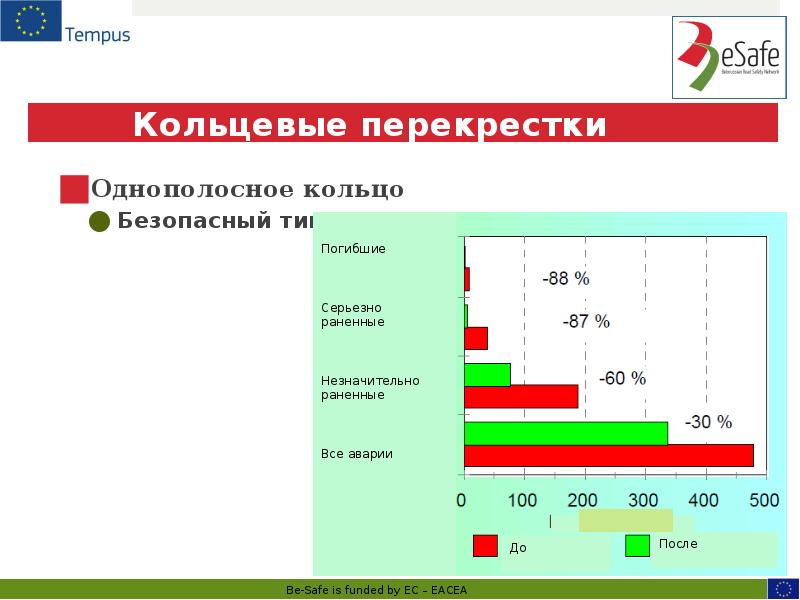

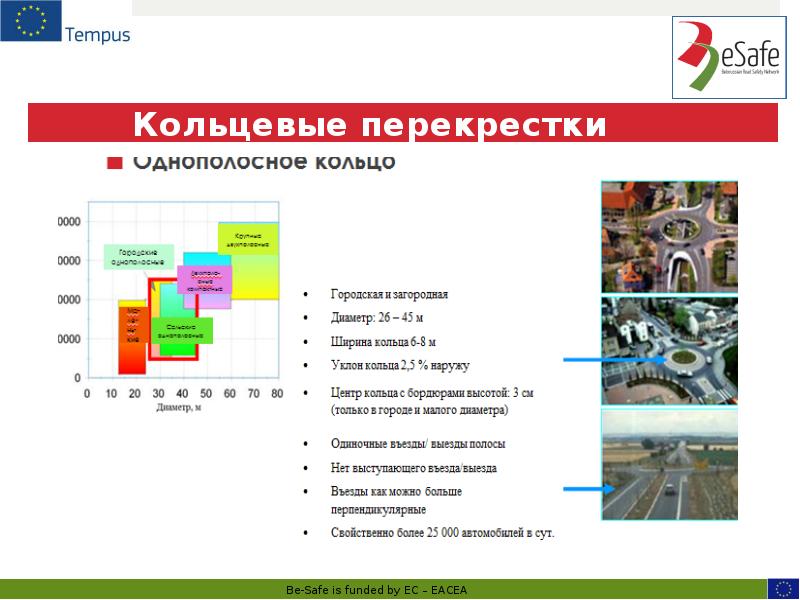

Кольцевые перекрестки Однополосное кольцо Безопасный тип

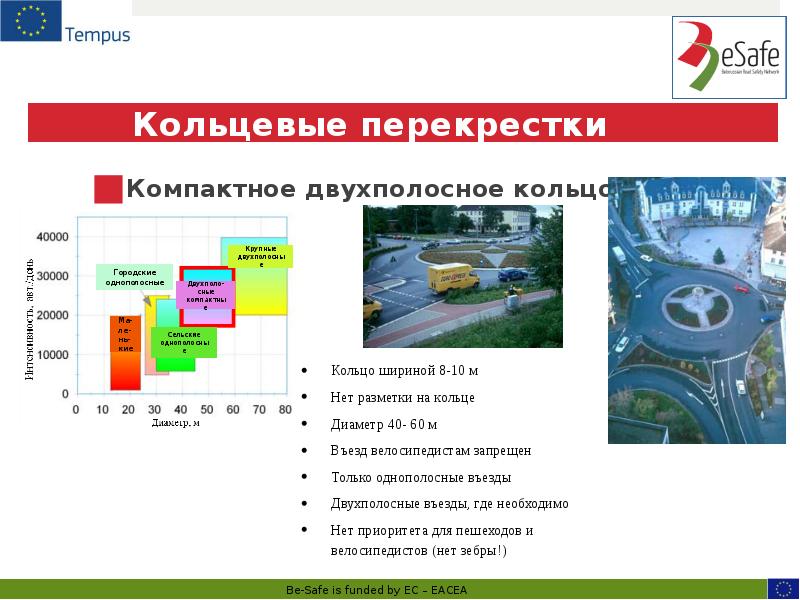

Кольцевые перекрестки Компактное двухполосное кольцо

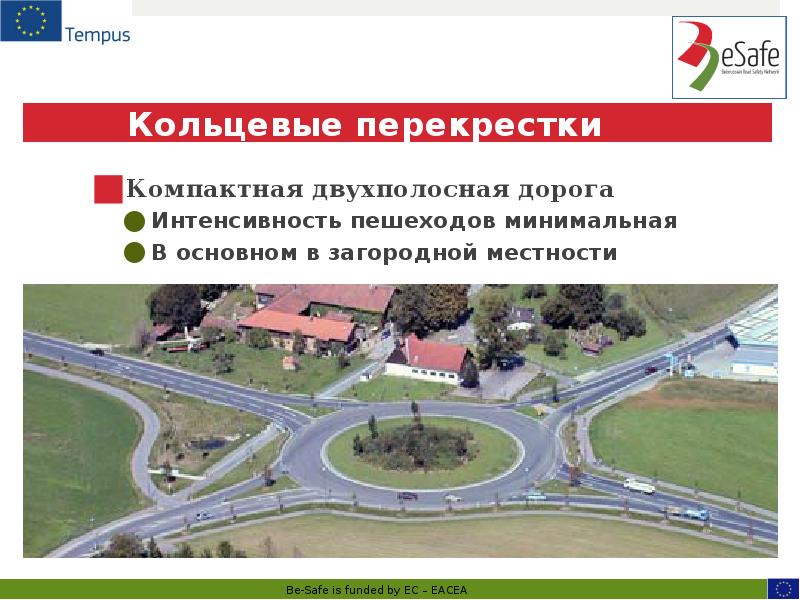

Кольцевые перекрестки Компактная двухполосная дорога Интенсивность пешеходов минимальная В основном в загородной местности

Кольцевые перекрестки Более крупные развязки (не получили большого распространения) Двухполосныe въезды Взаимодействие потока с транспортными средствами, выезжающих из кольца со внутренней полосы приводит к авариям

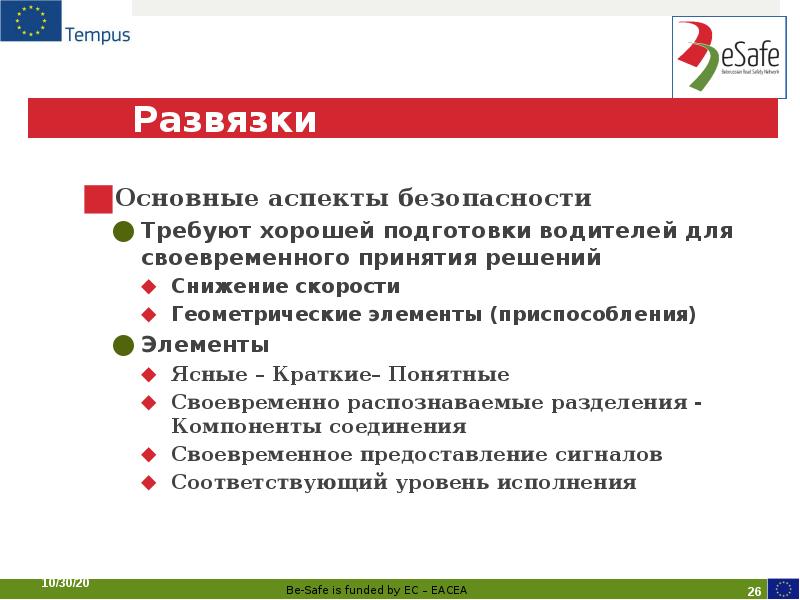

Развязки Основные аспекты безопасности Требуют хорошей подготовки водителей для своевременного принятия решений Снижение скорости Геометрические элементы (приспособления) Элементы Ясные – Краткие– Понятные Своевременно распознаваемые разделения - Компоненты соединения Своевременное предоставление сигналов Соответствующий уровень исполнения

Развязки Типы развязок T-образные и Y-образные Ромбовидные Неполный клеверный лист Клеверный лист Направленные (прямоповоротные) развязки

Развязки Типы развязок T-образные и Y-образные

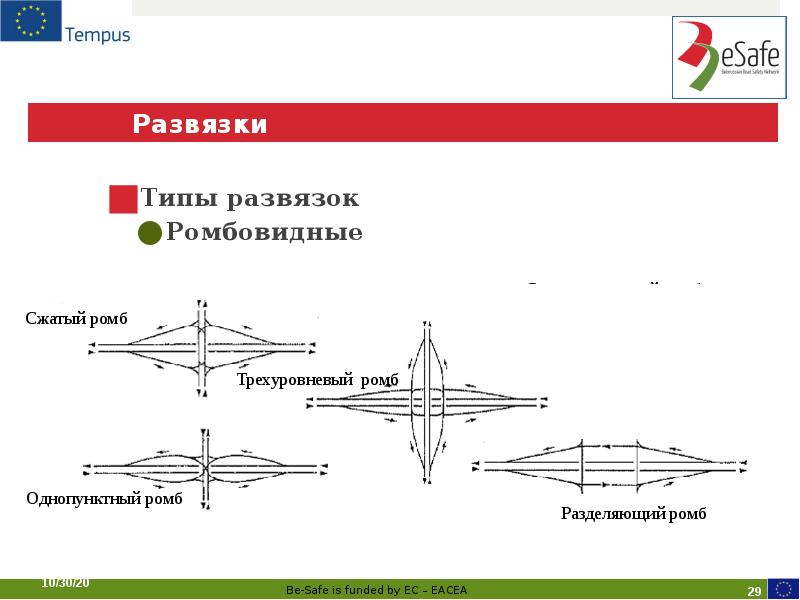

Развязки Типы развязок Ромбовидные

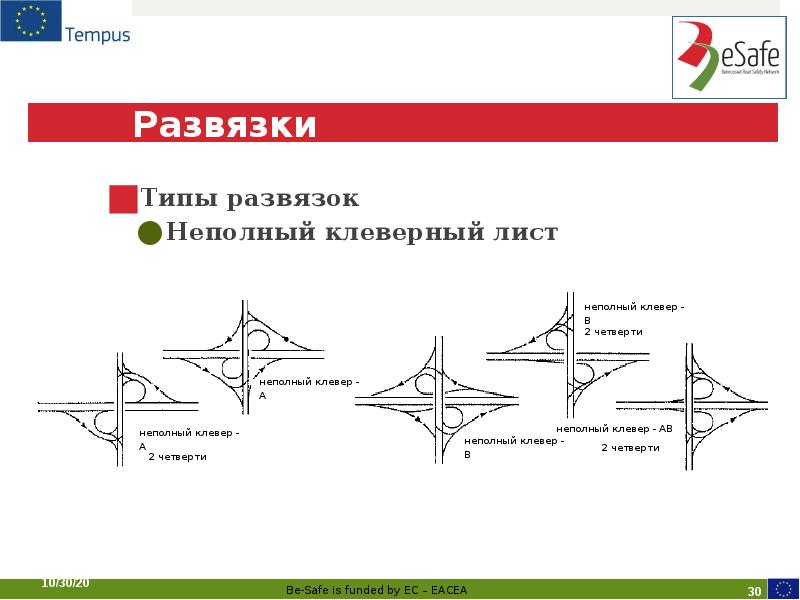

Развязки Типы развязок Неполный клеверный лист

Развязки Типы развязок Клеверный лист

Развязки Типы развязок Направленные развязки

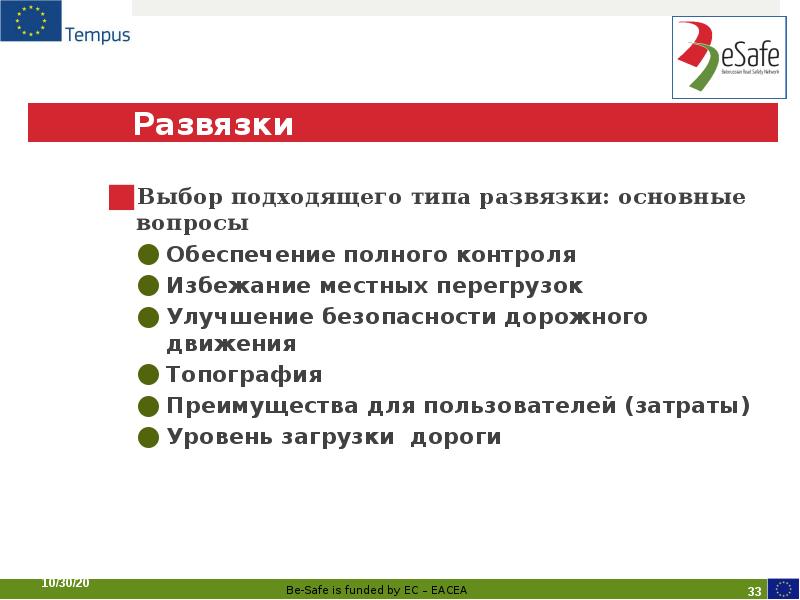

Развязки Выбор подходящего типа развязки: основные вопросы Обеспечение полного контроля Избежание местных перегрузок Улучшение безопасности дорожного движения Топография Преимущества для пользователей (затраты) Уровень загрузки дороги

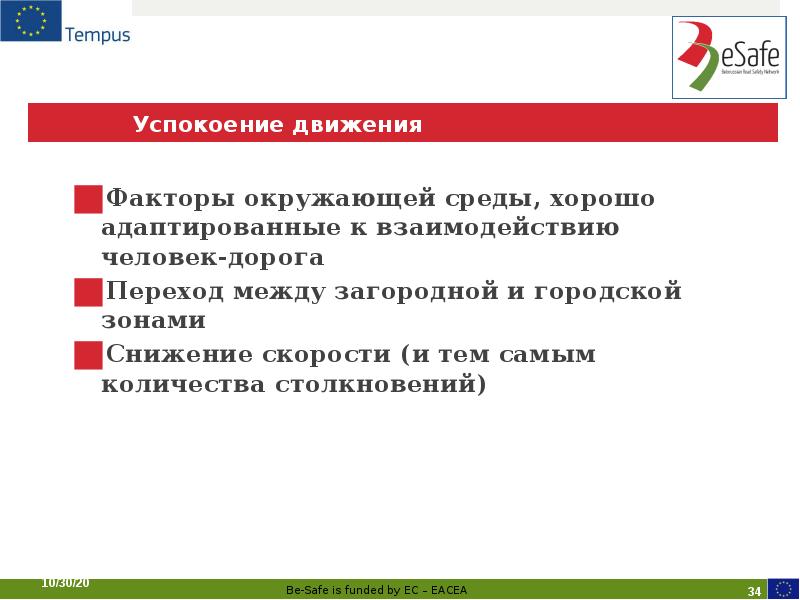

Успокоение движения Факторы окружающей среды, хорошо адаптированные к взаимодействию человек-дорога Переход между загородной и городской зонами Снижение скорости (и тем самым количества столкновений)

Успокоение движения

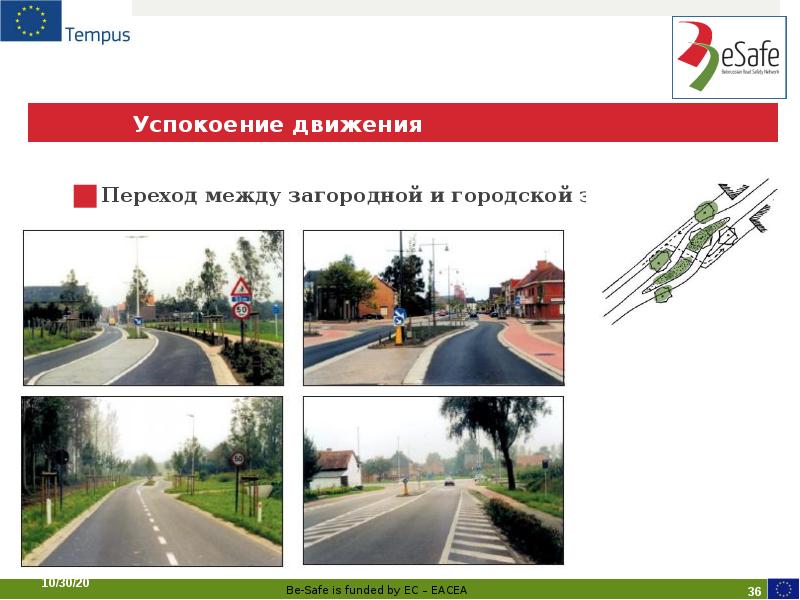

Успокоение движения Переход между загородной и городской зонами

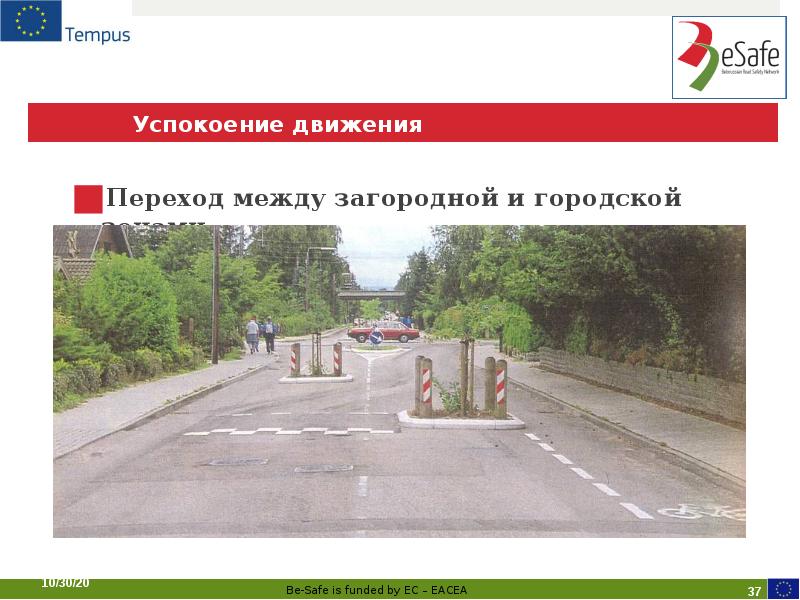

Успокоение движения Переход между загородной и городской зонами

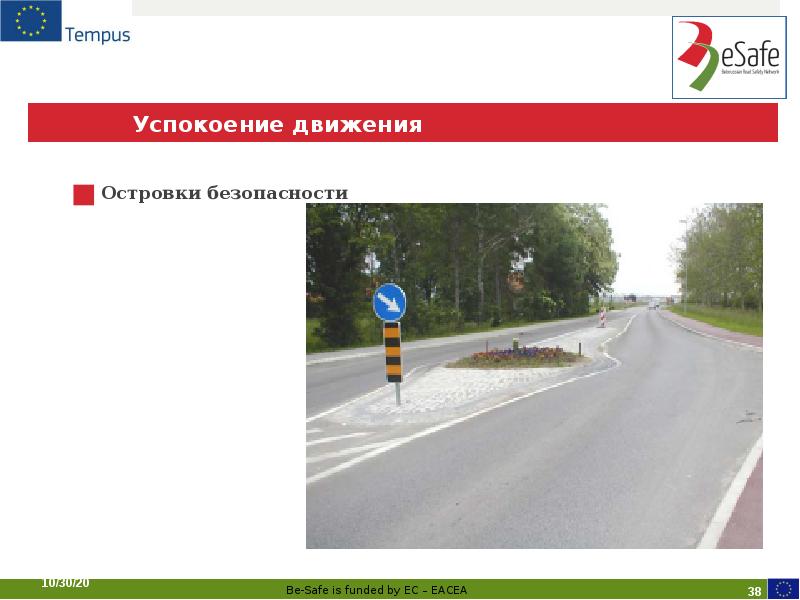

Успокоение движения Островки безопасности

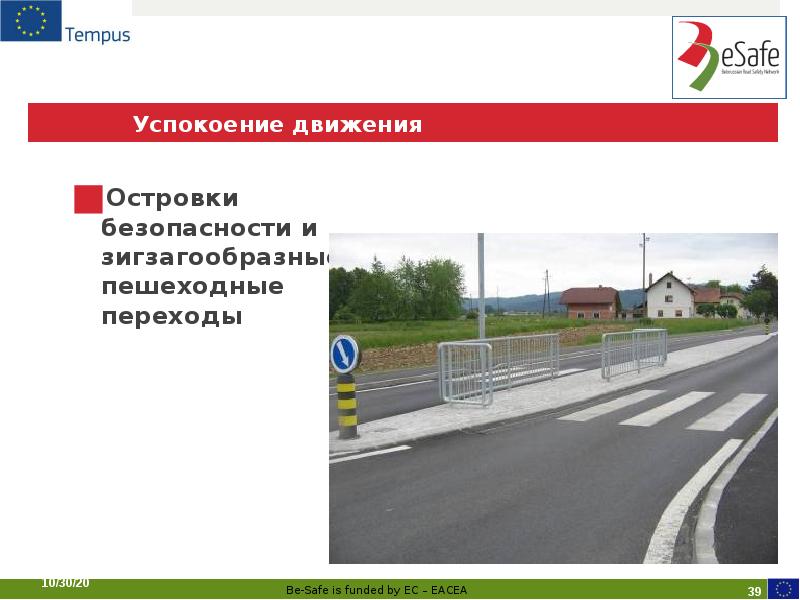

Успокоение движения Островки безопасности и зигзагообразные пешеходные переходы

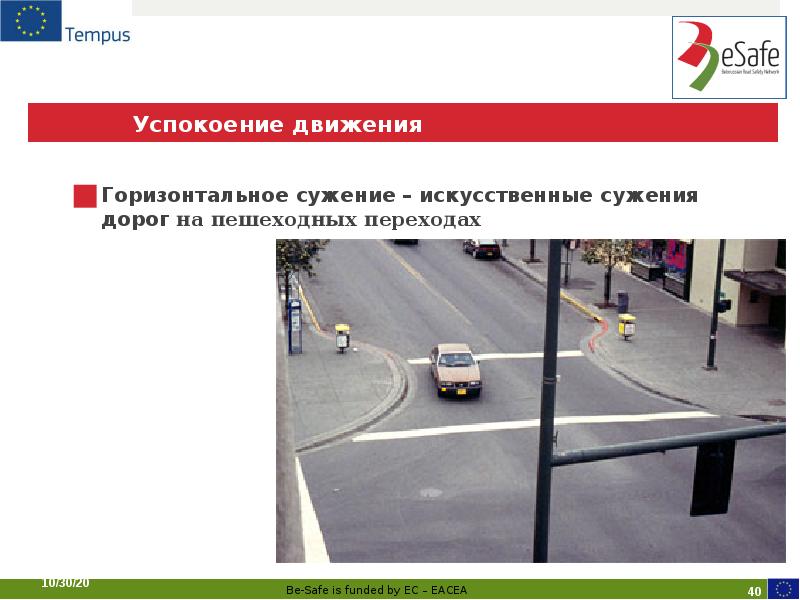

Успокоение движения Горизонтальное сужение – искусственные сужения дорог на пешеходных переходах

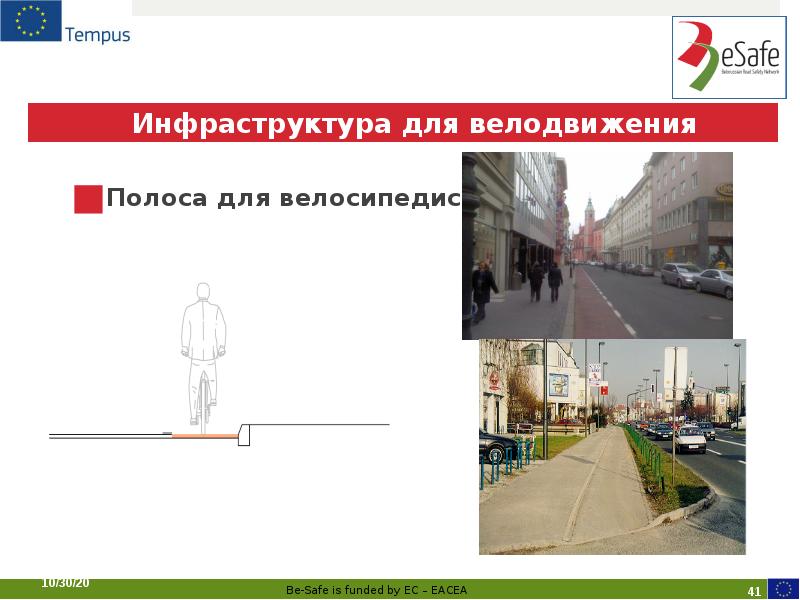

Инфраструктура для велодвижения Полоса для велосипедистов

Инфраструктура для велодвижения Велосипедная дорожка

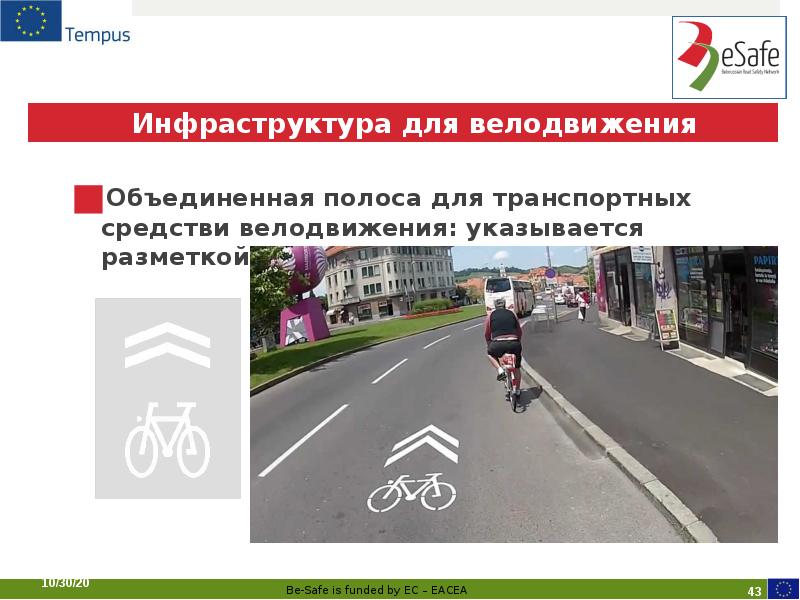

Инфраструктура для велодвижения Объединенная полоса для транспортных средстви велодвижения: указывается разметкой

Пешеходное движение (переходы) Пример расположения пешеходного перехода и обзорность с него

Пешеходное движение (переходы) Пример расположения пешеходных переходов на перекрестке

Пешеходное движение (переходы) Пример расположения и оформления пешеходного перехода

Пешеходное движение (переходы) Пример расположения и оформления пешеходного перехода

Пешеходное движение (переходы) Варианты расположения пешеходных переходов
