Пластическая анатомия презентация

Пластическая анатомия

Литература 1. Анатомия фигуры человека. Краткое пособие для художников. Под ред. Могилевцева В.А. 2. Баммес Г. «Образ человека» 2. Барчаи Е. «Анатомия для художников» 3. Дюваль «Анатомия для художников» 5. Механик Н.С. «Основы пластической анатомии» 6. Рабинович М.Ц. «Пластическая анатомия и изображение человека на ее основах» 7. Уткин А.Л. «Пластическая анатомия»

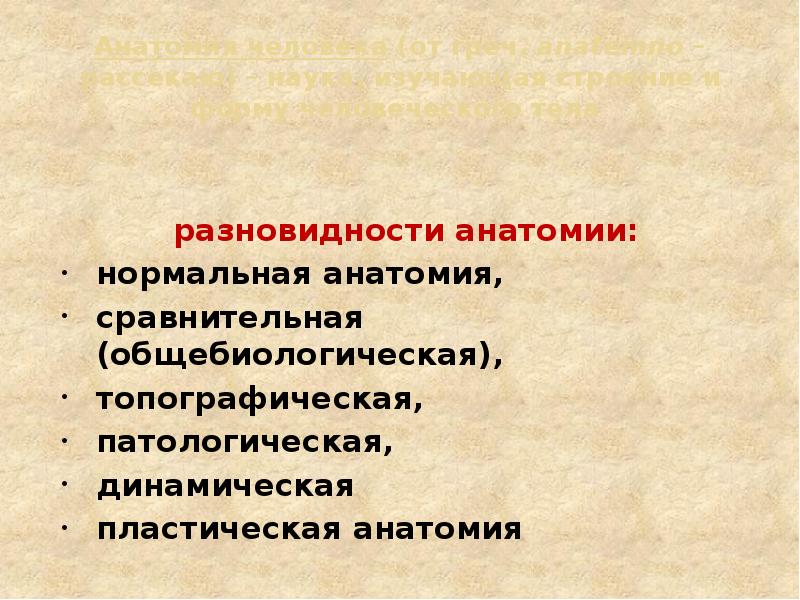

Анатомия человека (от греч. anatemno – рассекаю) – наука, изучающая строение и форму человеческого тела разновидности анатомии: нормальная анатомия, сравнительная (общебиологическая), топографическая, патологическая, динамическая пластическая анатомия

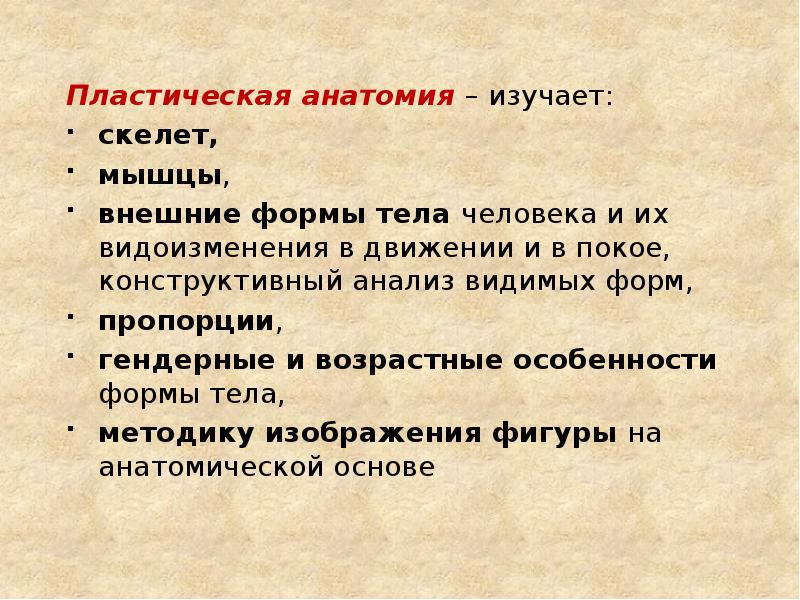

Пластическая анатомия – изучает: Пластическая анатомия – изучает: скелет, мышцы, внешние формы тела человека и их видоизменения в движении и в покое, конструктивный анализ видимых форм, пропорции, гендерные и возрастные особенности формы тела, методику изображения фигуры на анатомической основе

Общие данные о строении и структуре человеческого тела. отделы человеческого тела: голова, соединенная с шеей, туловище и две пары конечностей – верхние (руки) и нижние (ноги).

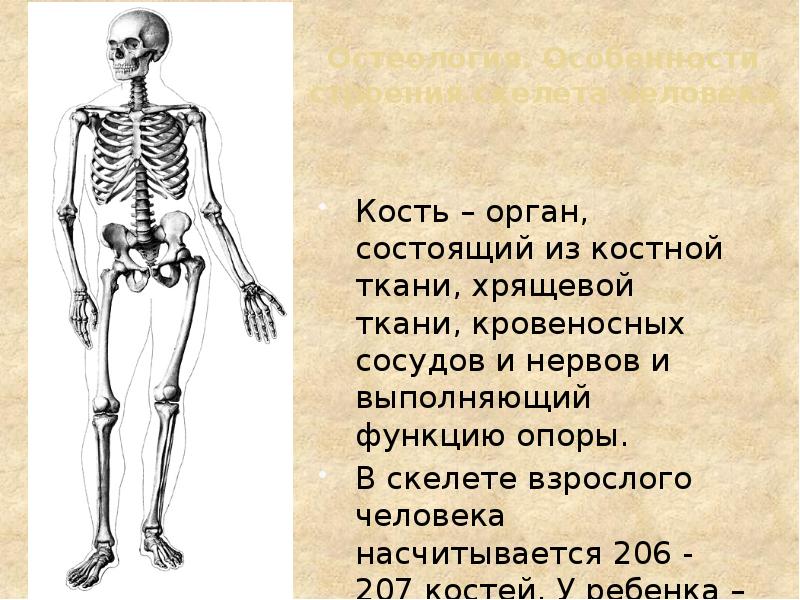

Остеология. Особенности строения скелета человека Кость – орган, состоящий из костной ткани, хрящевой ткани, кровеносных сосудов и нервов и выполняющий функцию опоры. В скелете взрослого человека насчитывается 206 - 207 костей. У ребенка – 270-300.

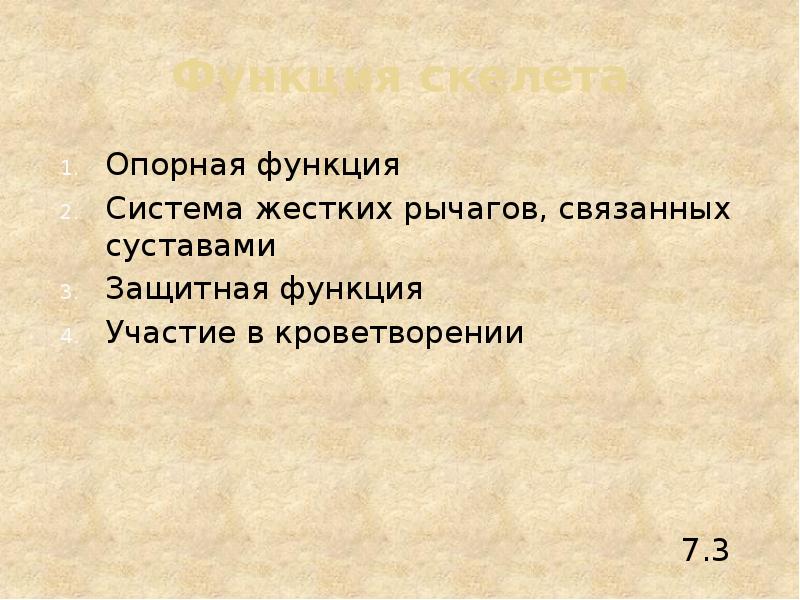

Функция скелета Опорная функция Система жестких рычагов, связанных суставами Защитная функция Участие в кроветворении 7.3

Строение скелета

8.1-8.5

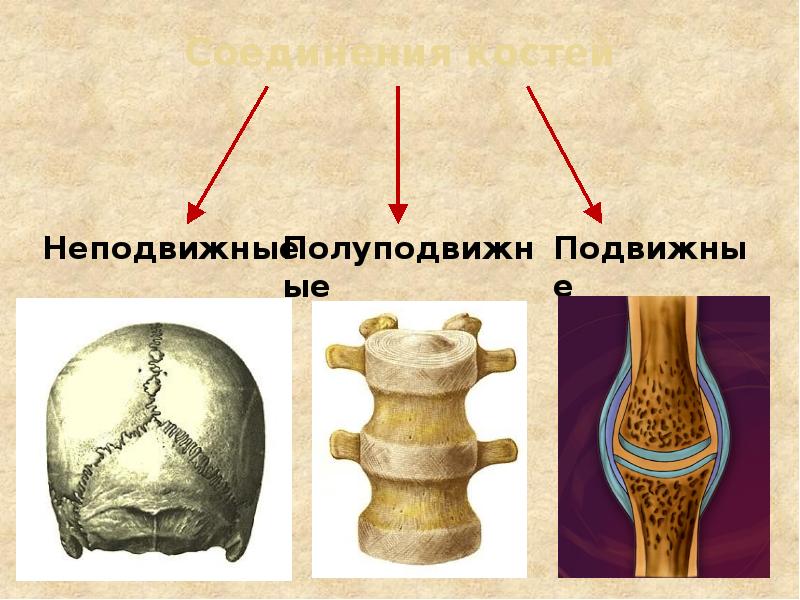

Соединения костей

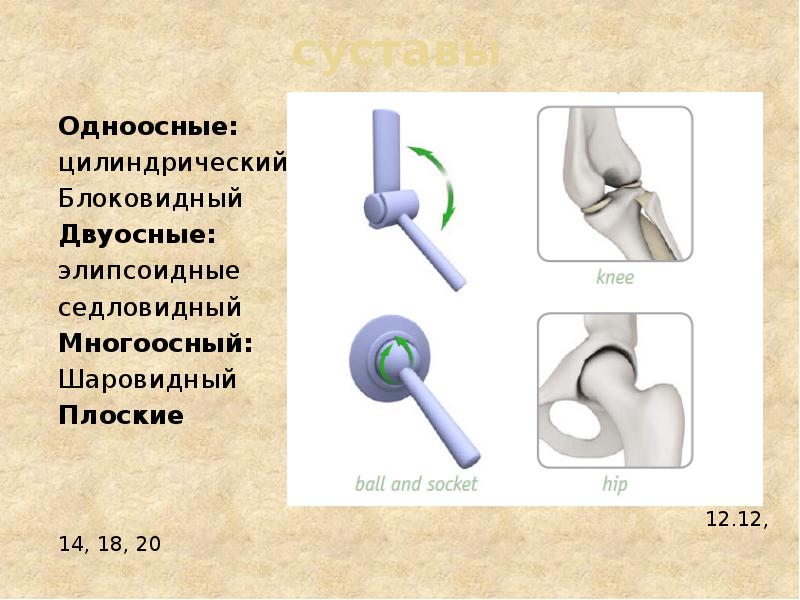

суставы Одноосные: цилиндрический Блоковидный Двуосные: элипсоидные седловидный Многоосный: Шаровидный Плоские 12.12, 14, 18, 20

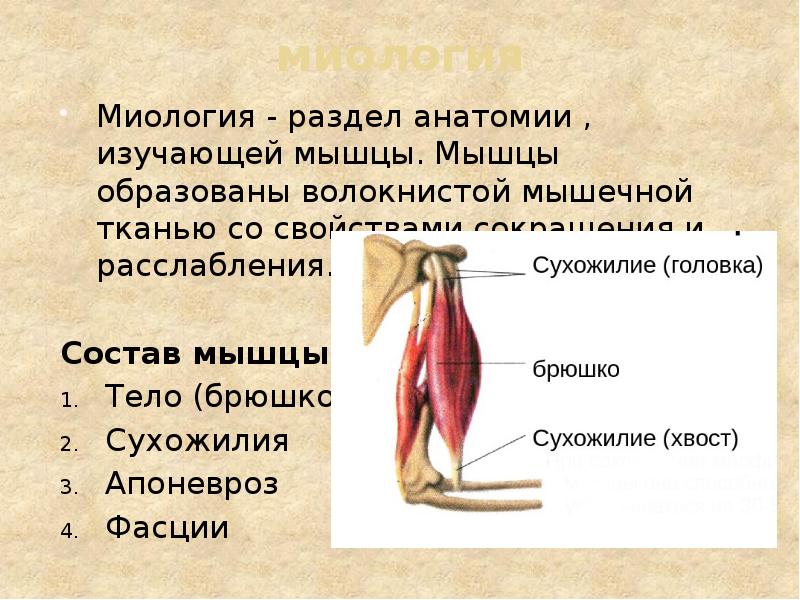

миология Миология - раздел анатомии , изучающей мышцы. Мышцы образованы волокнистой мышечной тканью со свойствами сокращения и расслабления. Состав мышцы: Тело (брюшко) Сухожилия Апоневроз Фасции

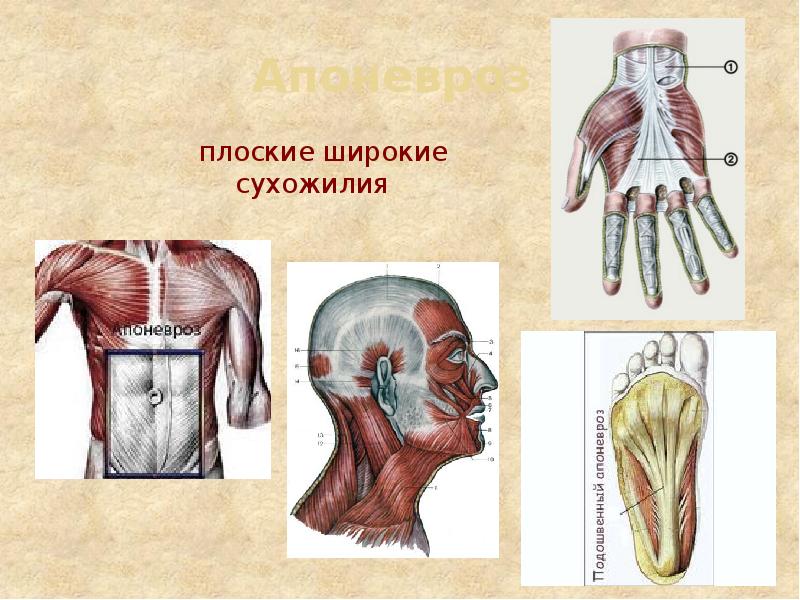

Апоневроз плоские широкие сухожилия

В движении участвуют несколько мышц: Синергисты – выполняющие одинаковую по направлению работу Антогонисты – противоположного действия 16.1

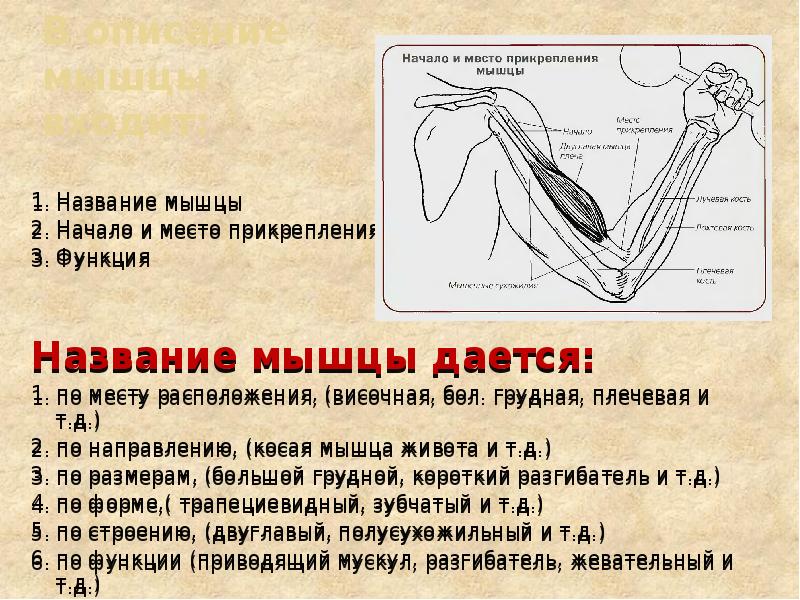

В описание мышцы входит: 1. Название мышцы 2. Начало и место прикрепления 3. Функция Название мышцы дается: 1. по месту расположения, (височная, бол. грудная, плечевая и т.д.) 2. по направлению, (косая мышца живота и т.д.) 3. по размерам, (большой грудной, короткий разгибатель и т.д.) 4. по форме,( трапециевидный, зубчатый и т.д.) 5. по строению, (двуглавый, полусухожильный и т.д.) 6. по функции (приводящий мускул, разгибатель, жевательный и т.д.)

Формы мышц

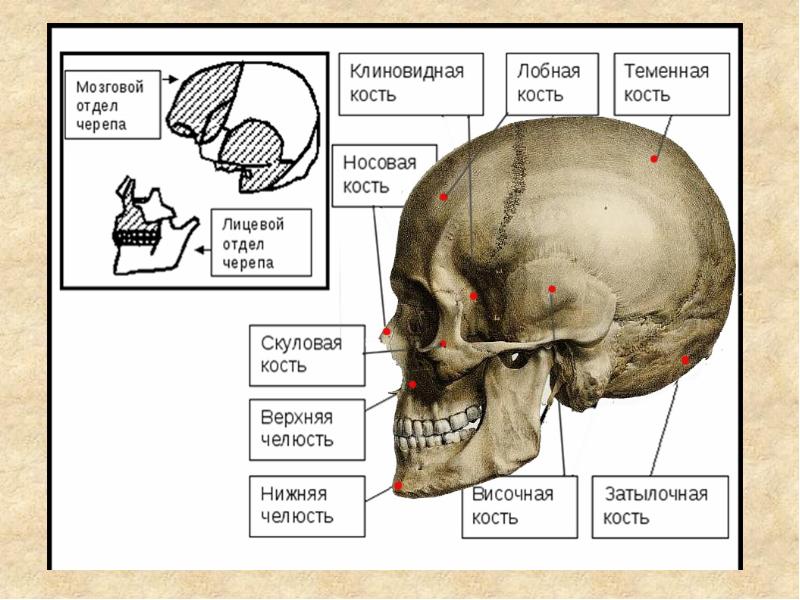

Строение черепа

Череп определяет форму и размер головы.

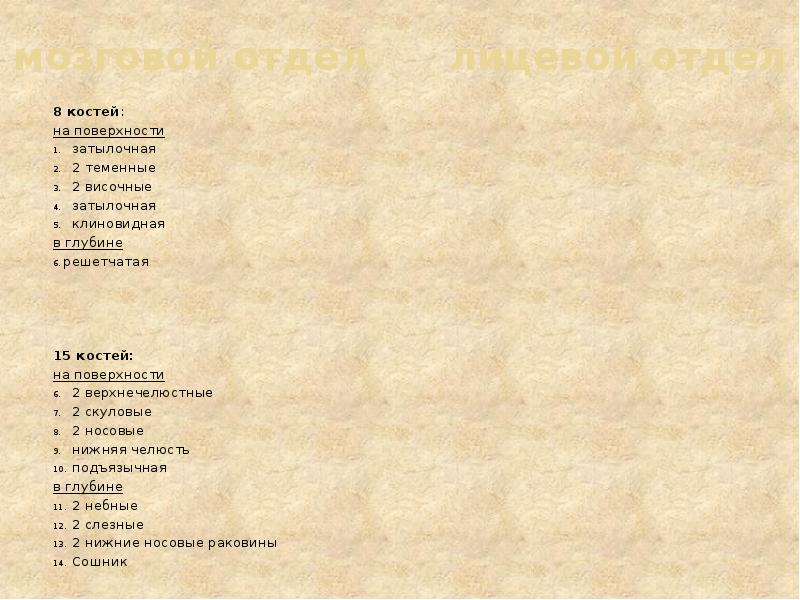

мозговой отдел лицевой отдел 8 костей: на поверхности затылочная 2 теменные 2 височные затылочная клиновидная в глубине 6. решетчатая 15 костей: на поверхности 2 верхнечелюстные 2 скуловые 2 носовые нижняя челюсть подъязычная в глубине 2 небные 2 слезные 2 нижние носовые раковины Сошник

Механизм открывания нижней челюсти

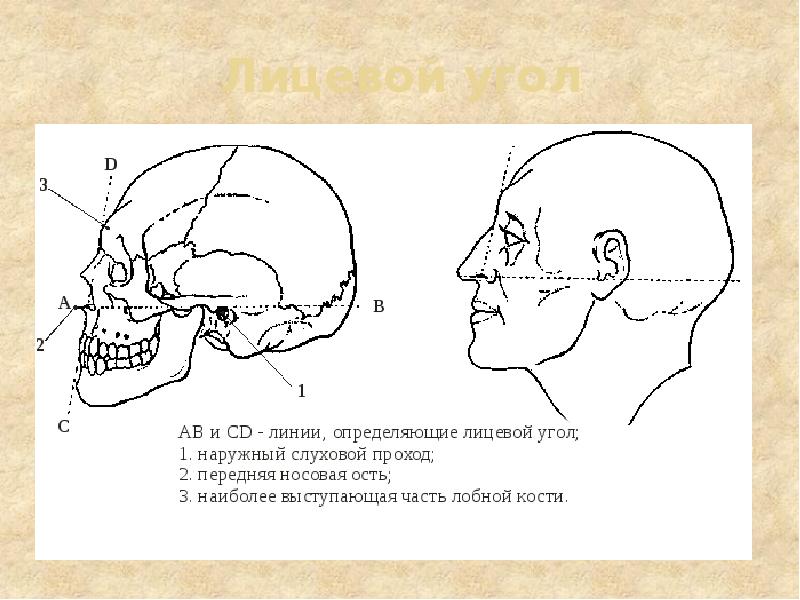

Лицевой угол

Рисование черепа

Пропорции гипсового слепка черепа

Мышцы головы Мимические (кожные) - приводят в движение участки кожи, придавая лицу человека определенные выражения, некоторые из них играют роль запирательных мышц. Жевательные (скелетные) – 1. прикрепляются к кости 2. перемещают кости.

Мимические мышцы 1. Располагаются под кожей и не покрыты фасцией. 2. Большинство мимических мышц сосредоточено вокруг естественных отверстий в области лица. 3. Начинаясь на поверхности кости или от подлежащих фасций, они оканчиваются в коже.

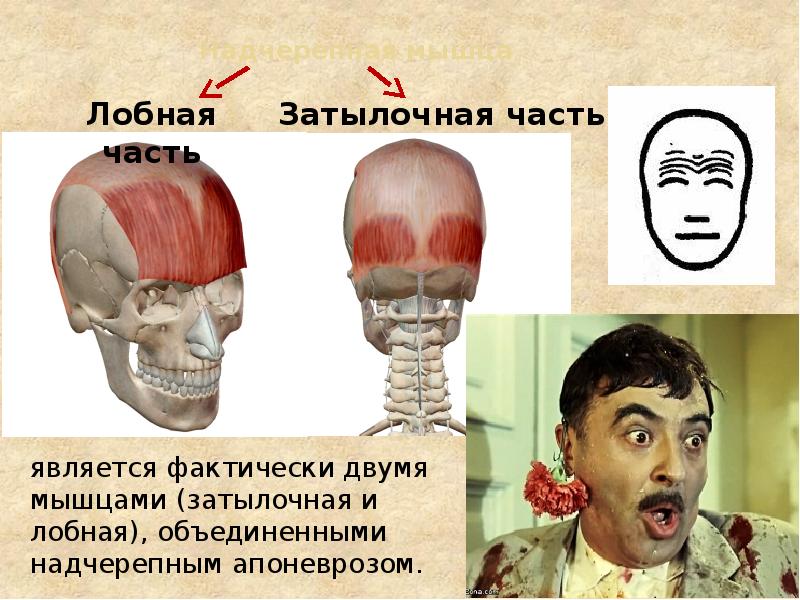

Надчерепная мышца

Опыты Гийома Дюшена

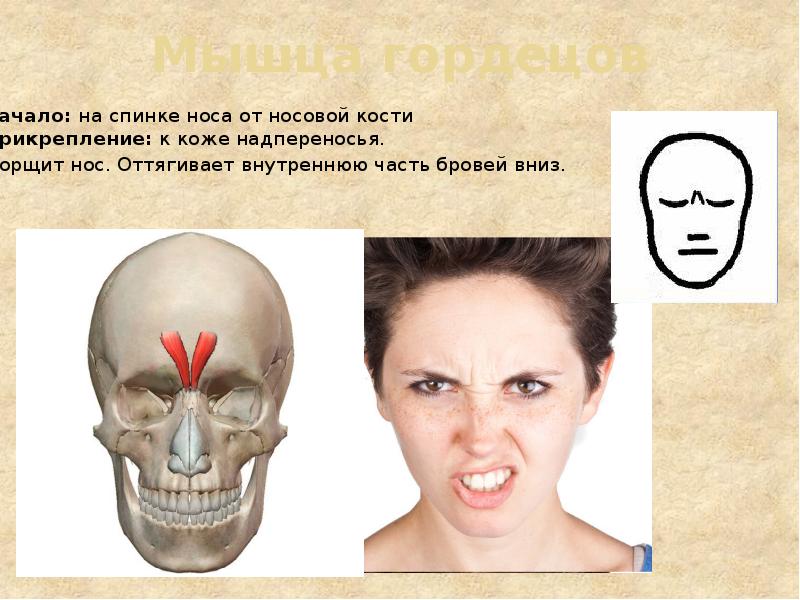

Мышца гордецов Начало: на спинке носа от носовой кости Прикрепление: к коже надпереносья. Морщит нос. Оттягивает внутреннюю часть бровей вниз.

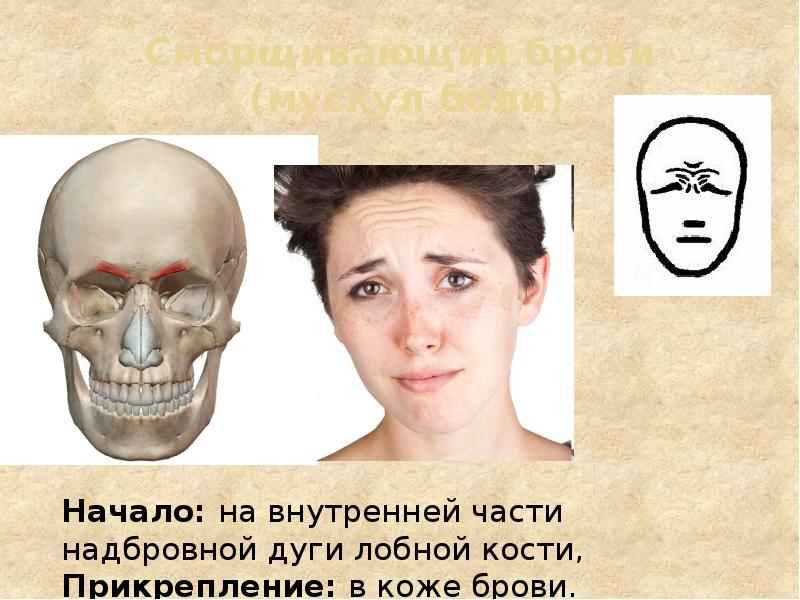

Сморщивающий брови (мускул боли)

Круговая мышца глаза

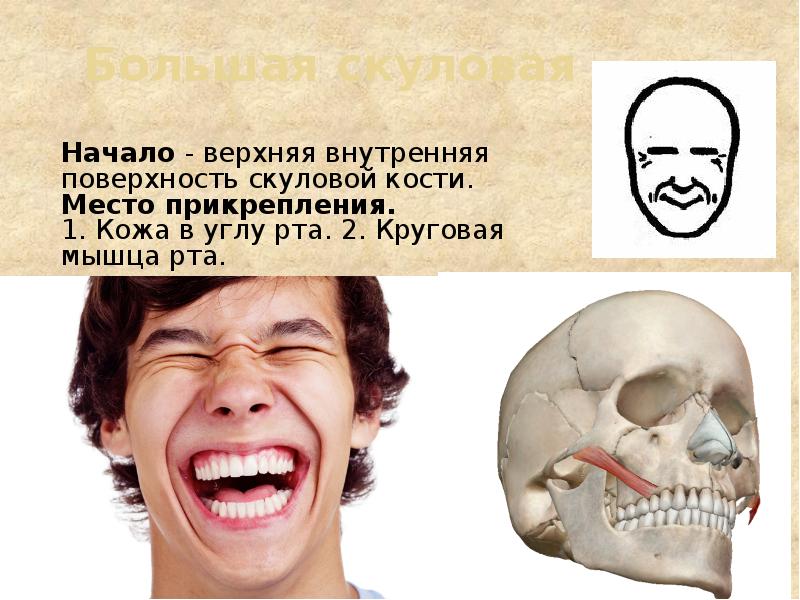

Большая скуловая

Большая скуловая

Квадратная мышца верхней губы (мускул плача)

носовая Начало – 1. середина верхней челюсти (выше резцов и клыков). 2. Большое крыло хряща. 3. Кожа на носу. Место прикрепления – 1. соединяет мышцы противоположной стороны поперек переносицы. 2. Кожа на кончике носа.

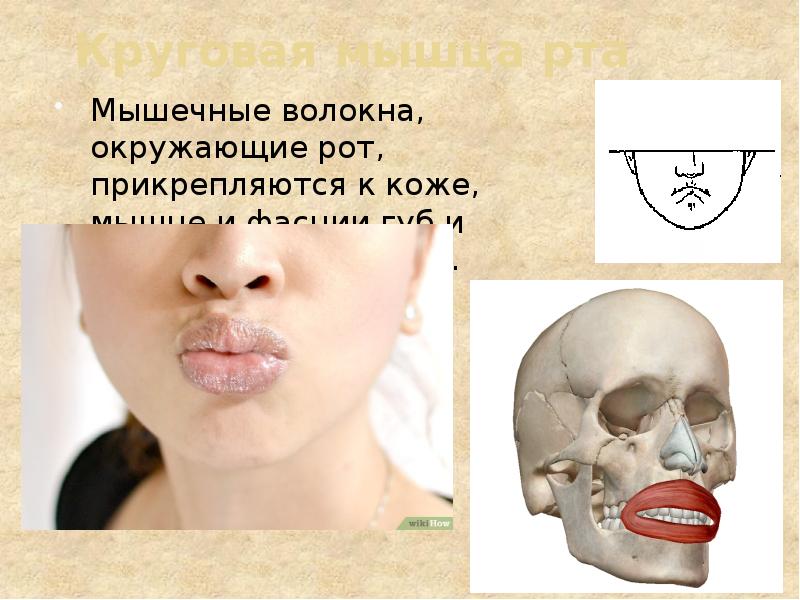

Круговая мышца рта Мышечные волокна, окружающие рот, прикрепляются к коже, мышце и фасции губ и окружающей области.

Треугольная мышца рта (презрения)

Квадратная мышца нижней губы (отвращения)

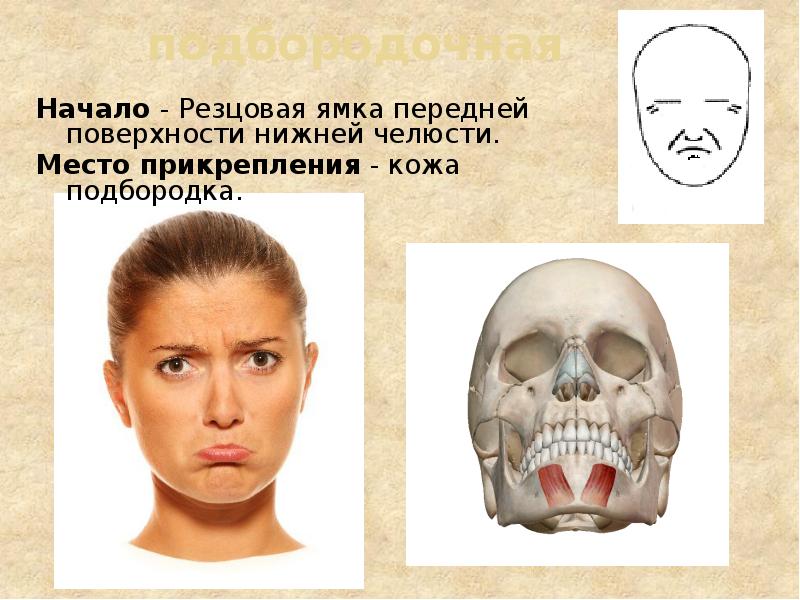

подбородочная

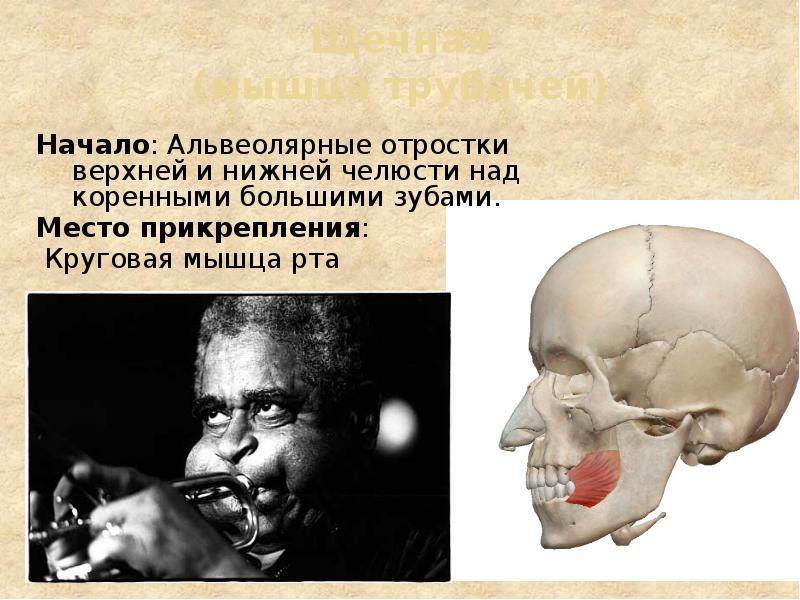

Щечная (мышца трубачей) Начало: Альвеолярные отростки верхней и нижней челюсти над коренными большими зубами. Место прикрепления: Круговая мышца рта

Общий вид мышечной системы лица

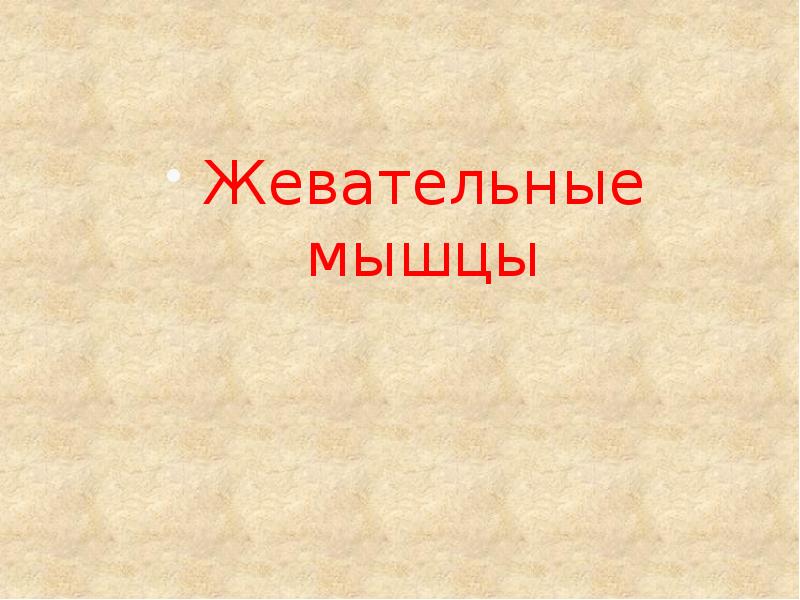

Жевательные мышцы

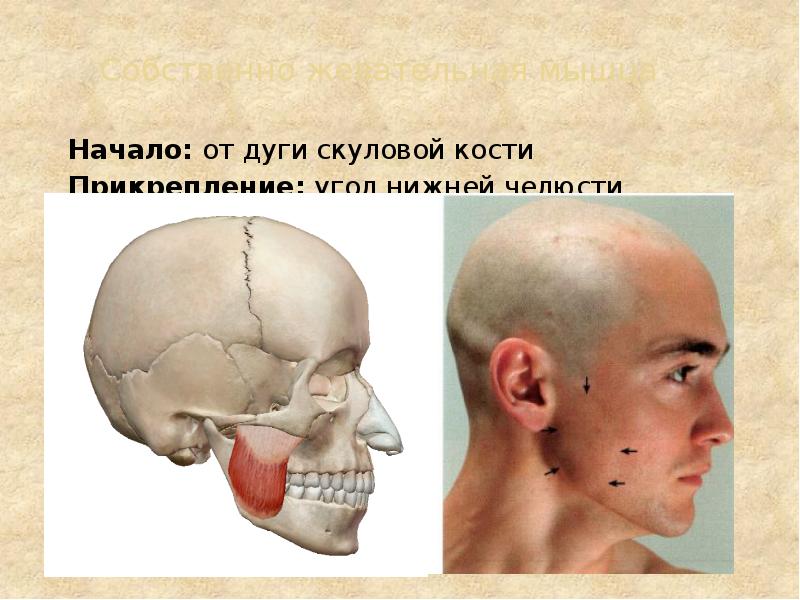

Собственно жевательная мышца Начало: от дуги скуловой кости Прикрепление: угол нижней челюсти

Височная мышца

глаз

нос 1 – надпереносье, 2 - носовые кости, 3 - верхняя челюсть, 4 – большой хрящ крыла носа, 5 – боковой хрящ, 6 - жировая клетчатка, 7 – нижние ножки большого хряща крыла носа.

рот

ухо

Пропорции головы

Плечевой пояс

Плечевой пояс Плечевой пояс (пояс верхних конечностей) – надетый на грудную клетку костно-мышечный массив, обеспечивающий опору и движение верхних конечностей.

Скелет плечевого пояса

Лопатка Плоская кость треугольной формы, парная. Расположена на задней поверхности грудной клетки на уровне от II до VII-го ребер. Лопатка, правая. А — вид сзади; Б — вид справа; В — вид спереди; 1 — верхний край; 2 — позвоночный край, 3 — подмышечный край, 4 — верхний, 6 — нижний угол, 7 — подостная ямка, 8 — ость лопатки, 9 — надостная ямка, 10 — акромион, 11 — клювовидный отросток, 12 — вырезка лопатки, 13 — подлопаточная ямка, 14 — шейка лопатки; 15 — суставная впадина

ключица

Перемещение костей плечевого пояса

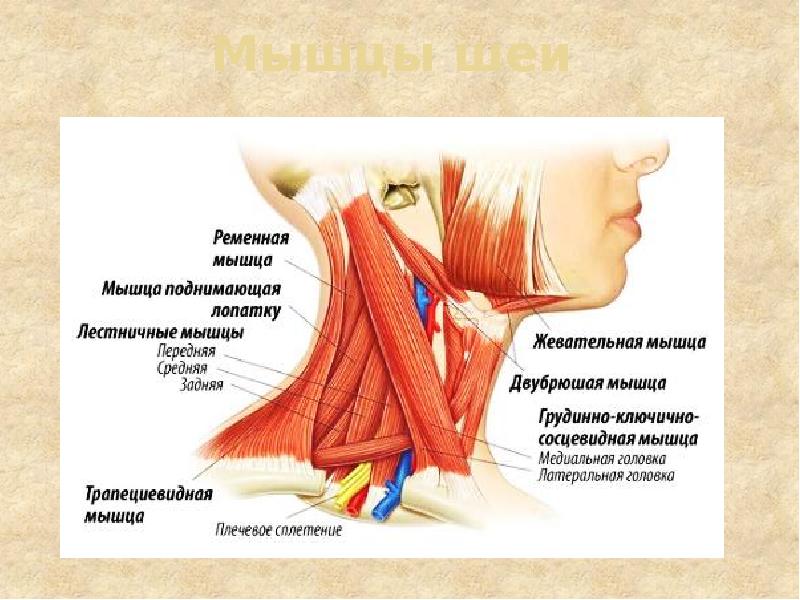

Мышцы шеи

Шейныый отдел позвоночника

гортань

грудино-ключично-сосцевидная  мышца Начало: 1. рукоятка грудины; 2. грудинный конец ключицы Место прикрепления: 1. сосцевидный отросток височной кости; 2. затылочная кость

Изменение формы шеи при работе грудино-ключично-сосцевидной  мышцы

подкожная мышца шеи

Грудино-подъязычная Грудино-подъязычная мышца Челюстно-подъязычная мышца

Двубрюшная мышца Лопаточно-подъязычная мышца

лестничные мышцы Начало: поперечные отростки верхних шейных позвонков Место прикрепления: 1-2 ребра

Мускулатура плечевого пояса К мышцам плечевого пояса, подходящим преимущественно сверху и изнутри, со стороны позвоночного столба, относятся: трапецевидная, поднимающая лопатку, ромбовидная. К мышцам, подходящим к лопатке спереди и снаружи - со стороны грудной клетки,- относятся: малая грудная и передняя зубчатая. мышцы, подходящие снизу, со стороны таза и ребер, к плечевой кости - широкую мышцу спины и большую грудную, которые одновременно являются мышцами и плечевого сустава, и плечевого пояса.

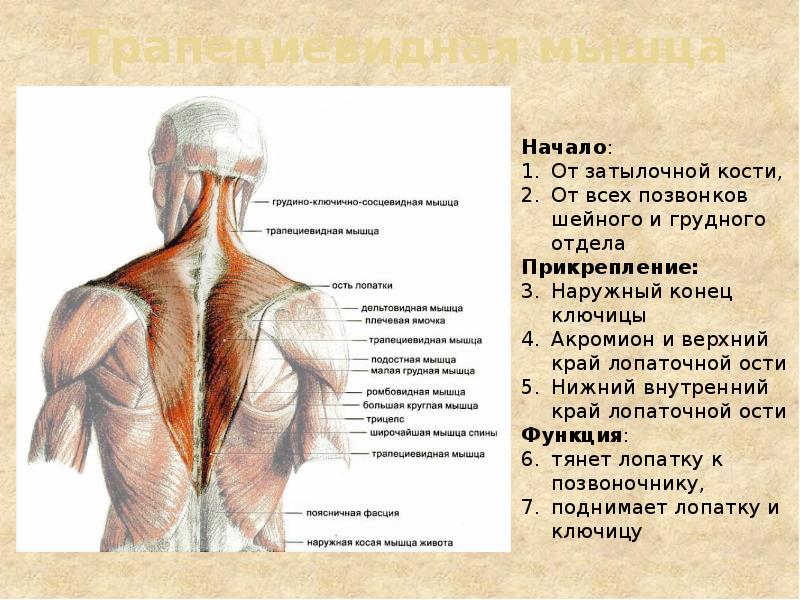

Трапециевидная мышца

Мышца поднимающая лопатку

Ромбовидная мышца

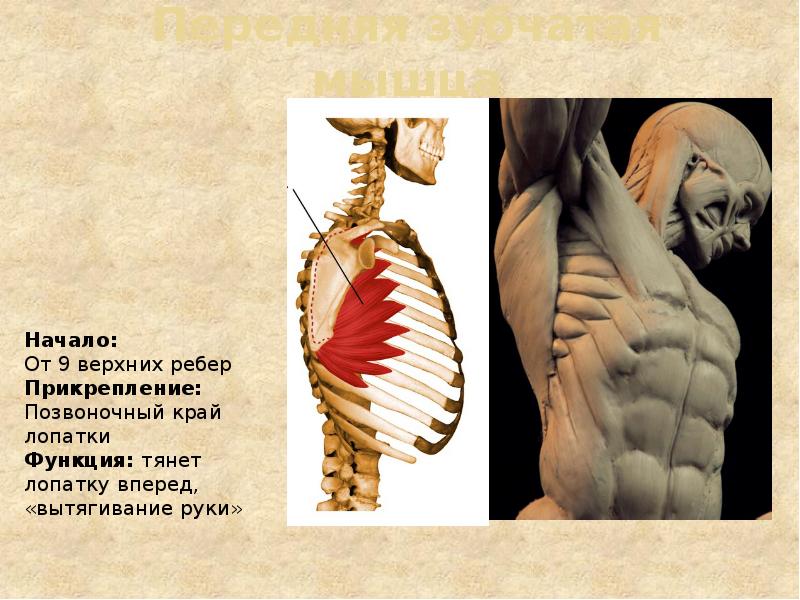

Передняя зубчатая мышца

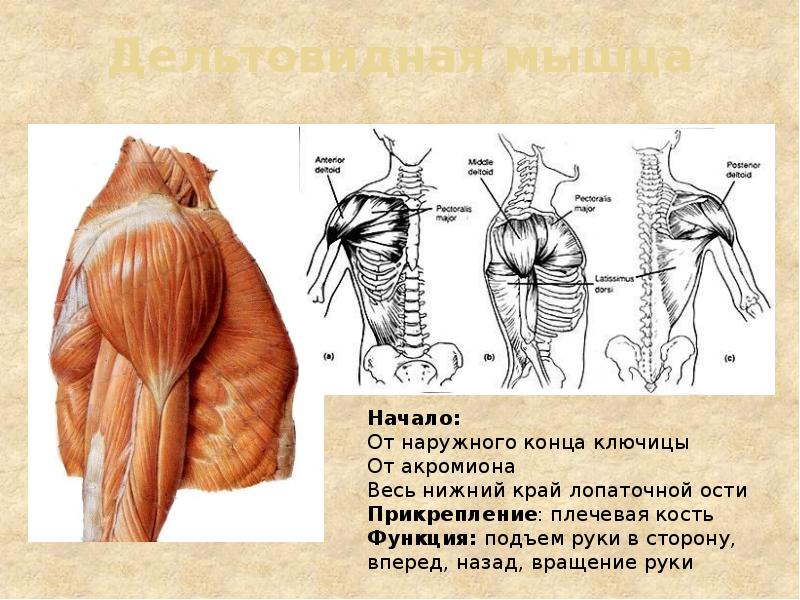

Дельтовидная мышца

Надостная мышца

Подостная и малая круглая мышцы

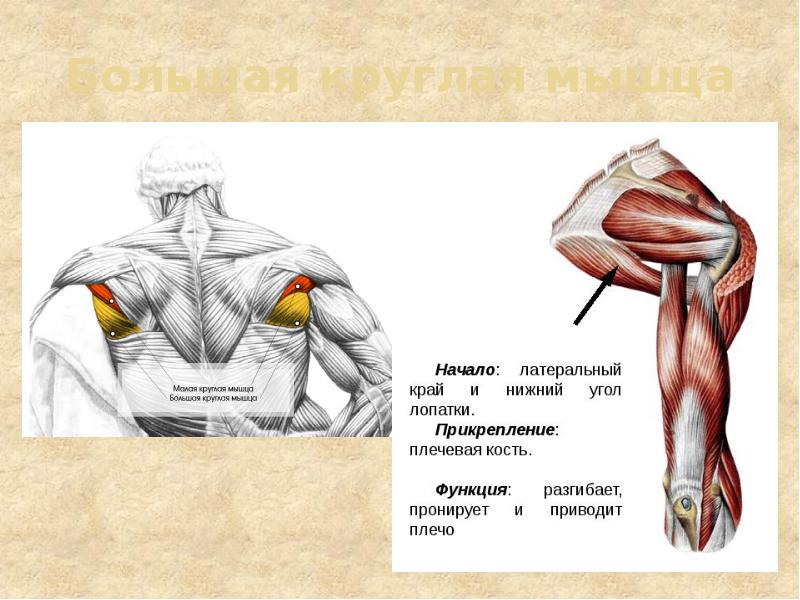

Большая круглая мышца

Большая грудная мышца

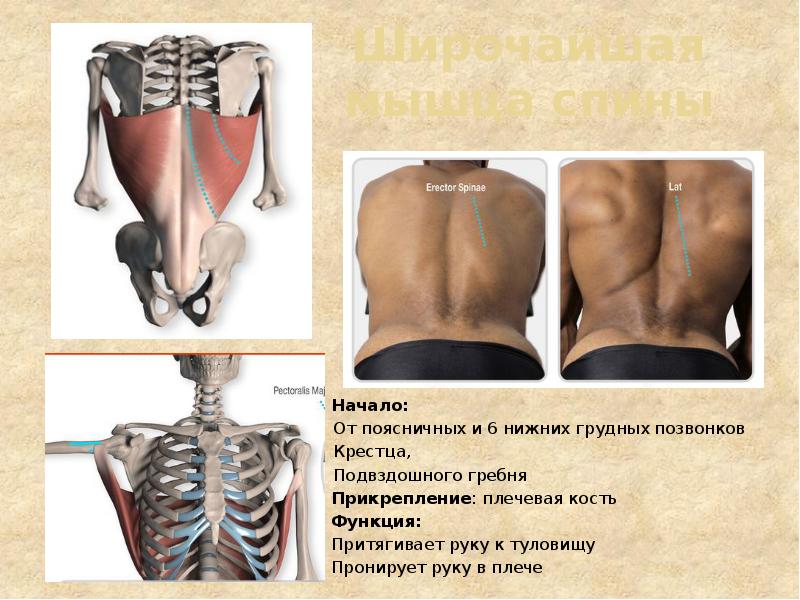

Широчайшая мышца спины Начало: От поясничных и 6 нижних грудных позвонков Крестца, Подвздошного гребня Прикрепление: плечевая кость Функция: Притягивает руку к туловищу Пронирует руку в плече

Внешний вид плечевого пояса 1 - дельтовидная мышца, 2 - передняя подмышечная складка, 3 - дельтовидно-грудная борозда 4 - подключичная ямка, 5 - ключица, 6 - яремная ямка, 7 - большая круглая и широчайшая мышцы, 8 - подмышечная впадина, большая грудная мышца: 10 –реберная порция,11 – грудинная12 - ключичная

Пропорции плечевого пояса

Костные выходы (опорные точки)

Скелет свободной верхней конечности

Плечевая кость Плечевая кость, правая. А — вид спереди; Б — вид сзади; В — вид справа; 1 — головка плечевой кости; 2 — анатомическая шейка; 3 — большой бугорок; 4 — малый бугорок; 5 — межбугорковая борозда; 6 — хирургическая шейка; 7 — тело плечевой кости; 8 — дельтовидная бугристость; 9 — борозда лучевого нерва; 10 — венечная ямка; 11 — внутренний надмыщелок; 12 — блок плечевой кости; 13 — головка мыщелка плечевой кости 14 — наружный надмыщелок; 15 — лучевая ямка; 16 — ямка локтевого отростка

Кости предплечья Кости предплечья, правого. А - вид спереди; Б - вид сзади; В - вид справа; 1 - тело локтевой кости; 2 - тело лучевой кости; 3 - локтевой отросток; 4 - венечный отросток; 5 - блоковидная вырезка; 6 - лучевая вырезка; 7 - бугристость локтевой кости; 8 - головка локтевой кости; 9 - суставная окружность; 10 - шиловидный отросток; 11 - головка лучевой кости; 12 - суставная окружность; 13 - шейка лучевой кости; 14 - бугристость лучевой кости; 15 - шиловидный отросток

пронация и супинация

Локтевой сустав

Кости кисти Кости кисти, правой; ладонная поверхность. Кости запястья 1 — малая многоугольная кость; 2 — большая многоугольная; 3 — ладьевидная кость; 4 — полулунная кость; 5 — трехгранная кость; 6 — гороховидная кость; 7 — головчатая кость; 8 — крючковидная кость; Пястные кости 9 — основание пястной кости; 10 — тело пястной кости; 11 — головка пястной кости; фаланги 12 — основная фаланга; 13 — средняя фаланга; 14 — ногтевая фаланга; 15 — сесамовидные кости

Пропорции кисти руки

Костные выходы (опорные точки)

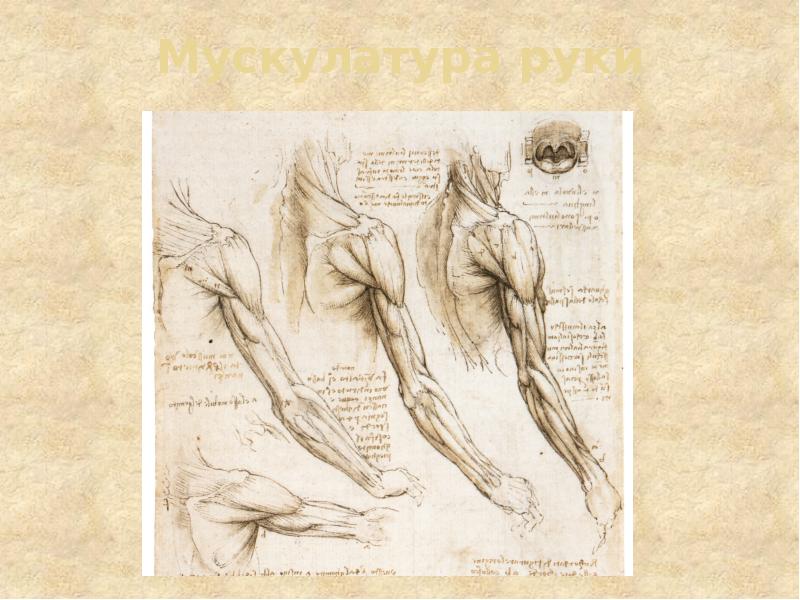

Мускулатура руки

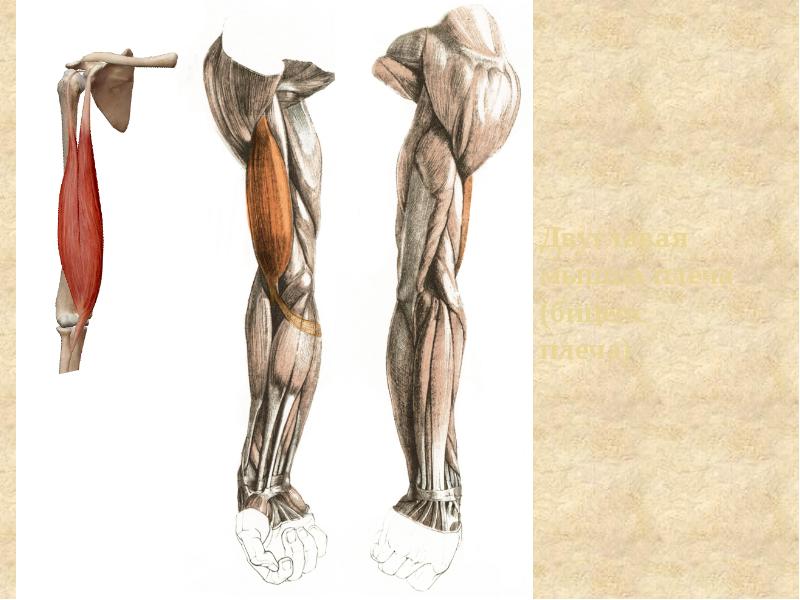

Двуглавая мышца плеча (бицепс плеча)

Плечевая мышца

Клювовидно-плечевая мышца

Трицепс (трехглавая мышца плеча)

Мышцы предплечья

Круглый пронатор

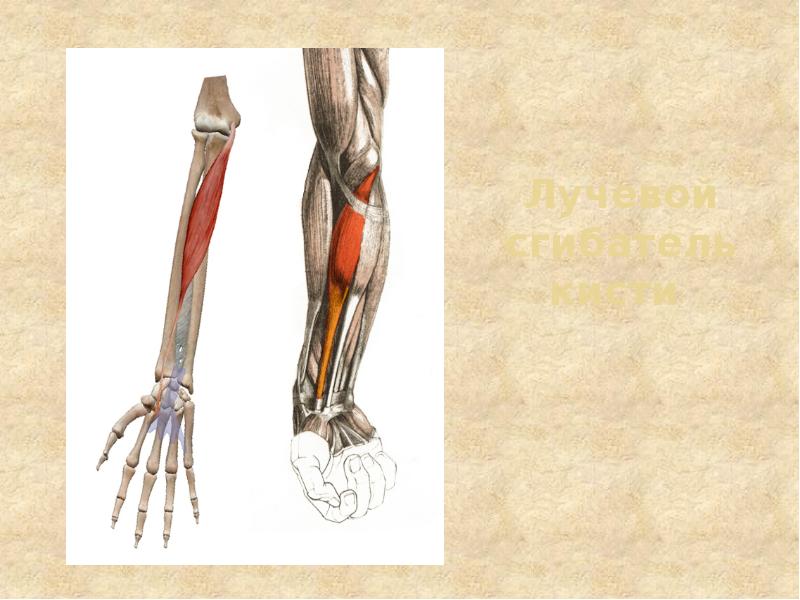

Лучевой сгибатель кисти

Длинная ладонная мышца

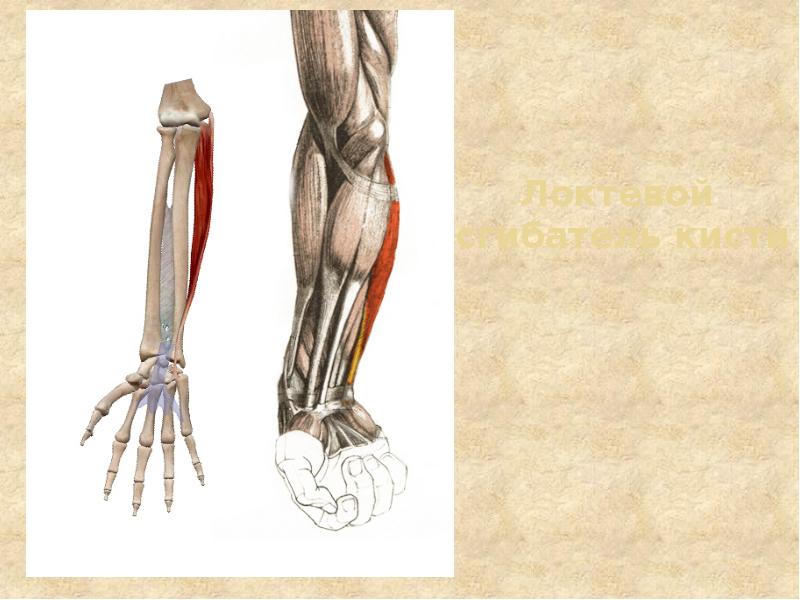

Локтевой сгибатель кисти

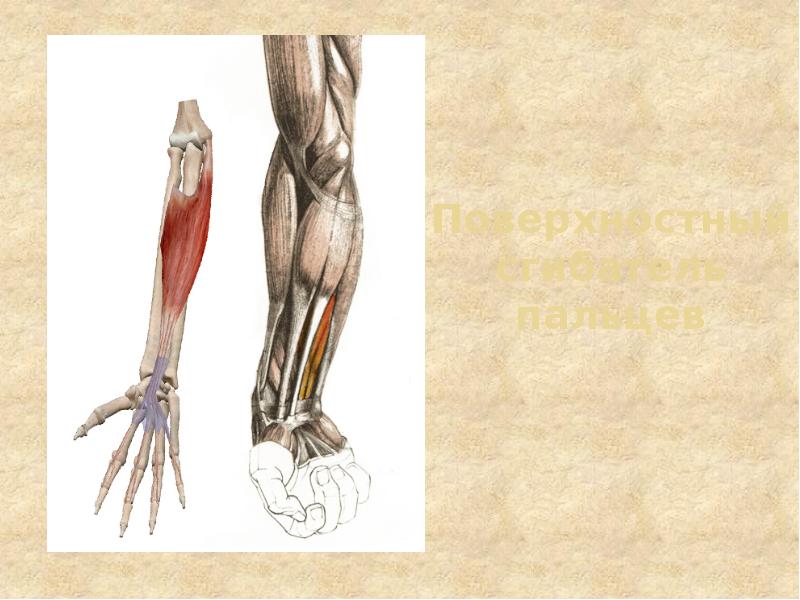

Поверхностный сгибатель пальцев

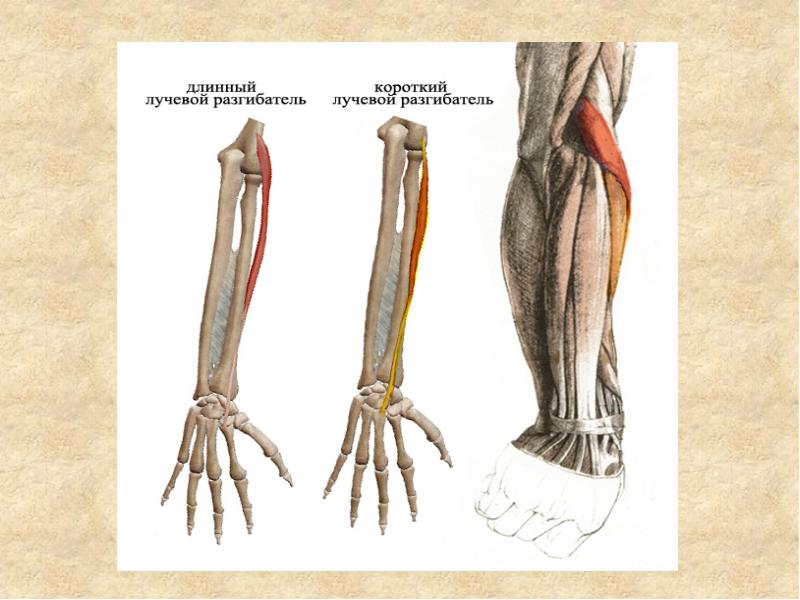

группа разгибателей

    Плечелучевая мышца (длинный супинатор)

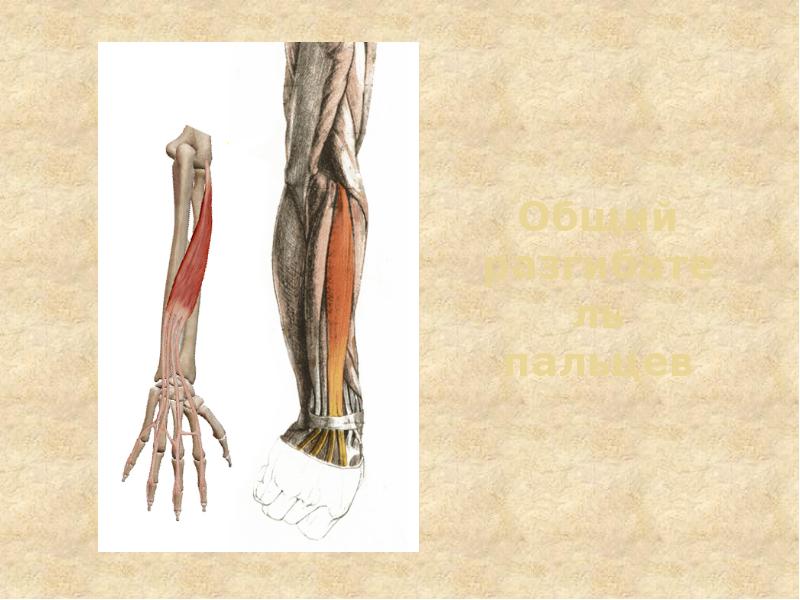

Общий разгибатель пальцев

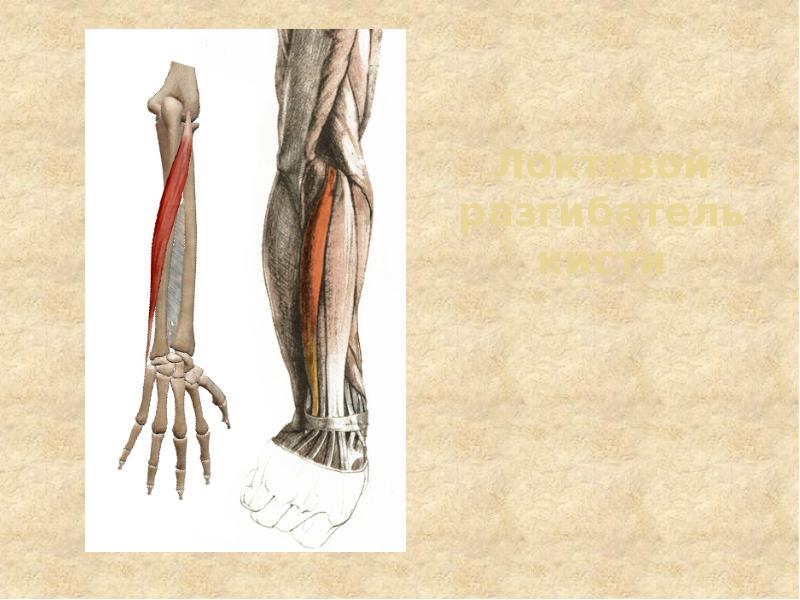

Локтевой разгибатель кисти

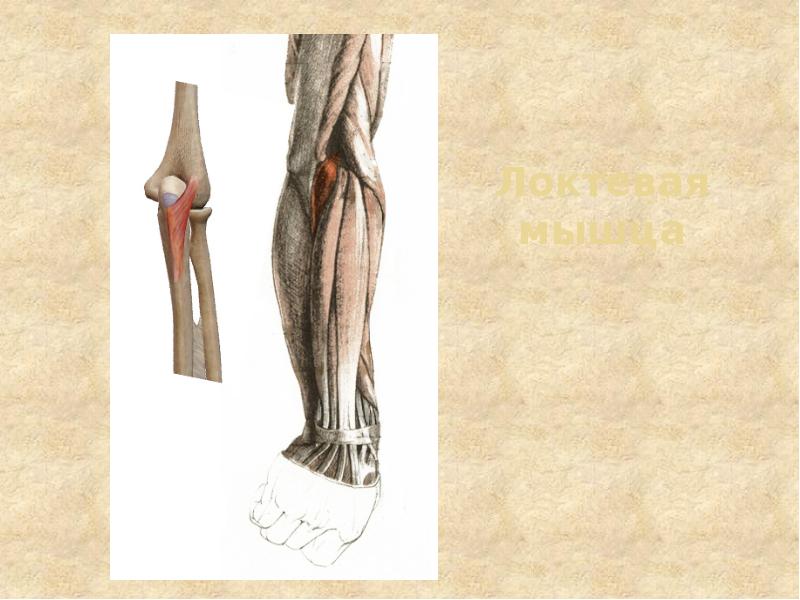

Локтевая мышца

Анатомическая табакерка 1. Длинный отводящий мускул большого пальца, 2. короткий разгибатель большого пальца, 3. длинный разгибатель большого пальца
