ПОСТРОЕНИЯ В ЛИНЗАХ Автор: Бронникова Елена Владиславовна учитель физики МОУ гимназия №111 Калининского района городского округа город Уфа

Линзой называется прозрачное тело, ограниченное двумя сферическими поверхностями.

Линзы бывают собирающими и рассеивающими.

СОБИРАЮЩАЯ ЛИНЗА Собирающая линза в середине толще, чем у краев.

F – фокус линзы

РАССЕИВАЮЩАЯ ЛИНЗА Рассеивающая линза в средней части тоньше, чем у краев.

Фокус мнимый Фокус мнимый

Термины геометрической оптики.

Основное свойство линз – способность давать изображения предметов. Основное свойство линз – способность давать изображения предметов. Изображения бывают прямыми или перевернутыми, действительными или мнимыми, увеличенными или уменьшенными.

Построение изображения в собирающей линзе. Линза называется тонкой, если ее толщиной можно пренебречь.

Схематически тонкая собирающая линза изображается так: Схематически тонкая собирающая линза изображается так:

Тело АВ находится между фокусом и двойным фокусом.

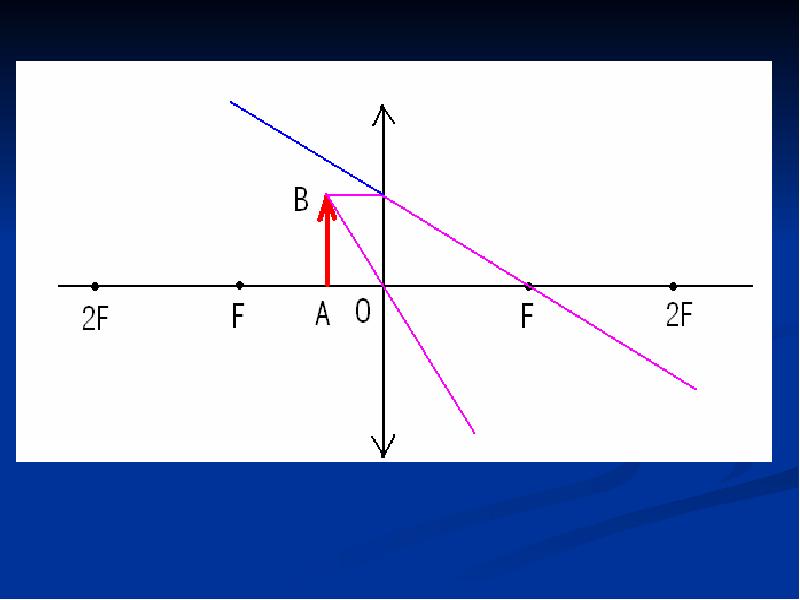

Построить ход лучей из т.В. Опустить перпендикуляр из т.В на линзу и соединить полученную точку с фокусом за линзой прямой.

Соединить точки В и О прямой линией до пересечения с ранее построенной прямой. Получили точку В'.

Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'. А'В' – изображение тела АВ.

Характеристики изображения:

Построить линзу и оптическую ось. Построить линзу и оптическую ось. На оптической оси отметить фокус и двойной фокус, учитывая, что 2F=F+F (если OF=3см, то О2F=2·F=2·3=6см) действительное; перевернутое; увеличенное.

2. Тело АВ находится за двойным фокусом.

Характеристики изображения: действительное; перевернутое; уменьшенное.

3. Тело АВ находится между фокусом и линзой.

Невозможно построить изображение известным способом, значит, изображение будет мнимым, т.е. будет находиться с той же стороны линзы, что и тело АВ.

Характеристики изображения: Характеристики изображения: мнимое; прямое; увеличенное.

Построение изображения в рассеивающей линзе.

Схематически тонкая рассеивающая линза изображается так: Схематически тонкая рассеивающая линза изображается так:

Построить линзу и оптическую ось. На оптической оси отметить фокус и двойной фокус, учитывая, что 2F=F+F.

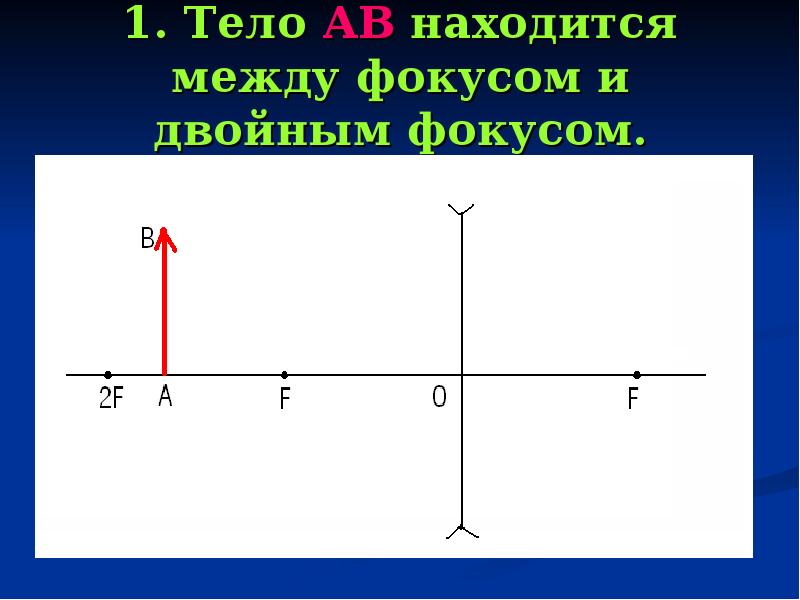

1. Тело АВ находится между фокусом и двойным фокусом.

Построить ход лучей из т.В. Опустить перпендикуляр из т.В на линзу и соединить полученную точку с фокусом перед линзой прямой.

Соединить точки В и О прямой. Соединить точки В и О прямой. Получили точку В'.

Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'. Опустим перпендикуляр из точки В' на оптическую ось, получим точку А'. А'В' – изображение тела АВ.

Литература Физика учебник для 11 класса средней школы. Г.Я.Мякишев, Б.Б.Буховцев Физика С. Л. Евсюк Физика А. А. Пинский
