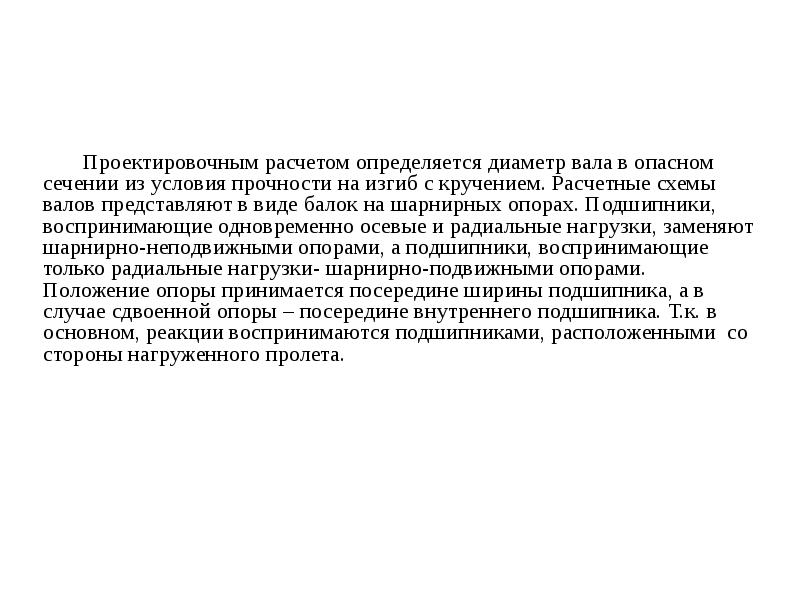

Проектировочным расчетом определяется диаметр вала в опасном сечении из условия прочности на изгиб с кручением. Расчетные схемы валов представляют в виде балок на шарнирных опорах. Подшипники, воспринимающие одновременно осевые и радиальные нагрузки, заменяют шарнирно-неподвижными опорами, а подшипники, воспринимающие только радиальные нагрузки- шарнирно-подвижными опорами. Положение опоры принимается посередине ширины подшипника, а в случае сдвоенной опоры – посередине внутреннего подшипника. Т.к. в основном, реакции воспринимаются подшипниками, расположенными со стороны нагруженного пролета.

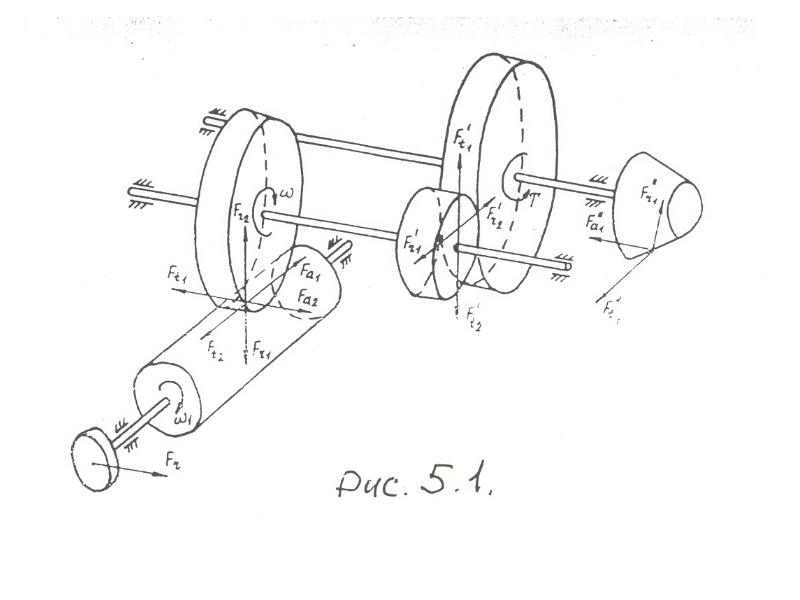

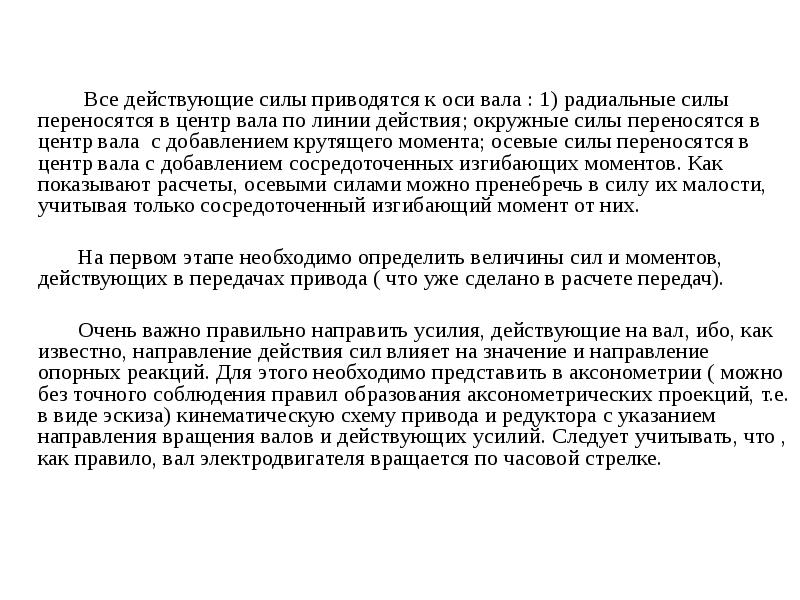

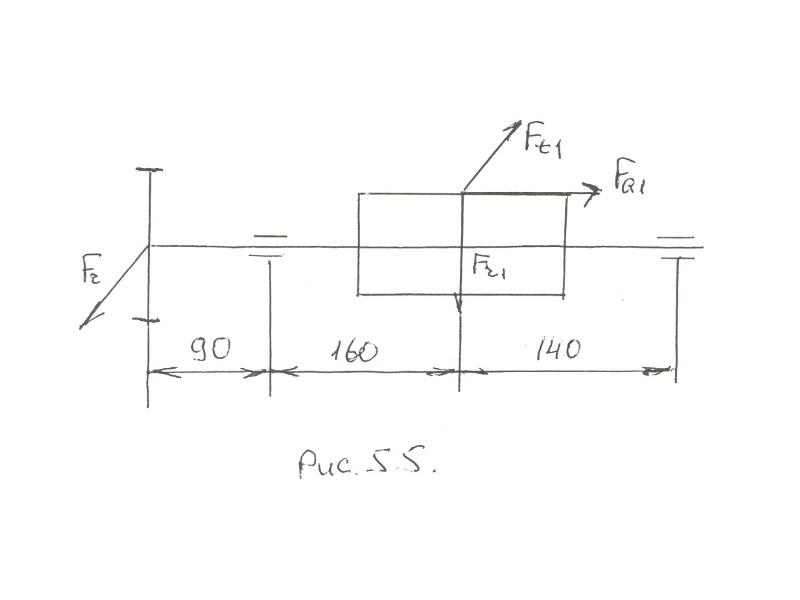

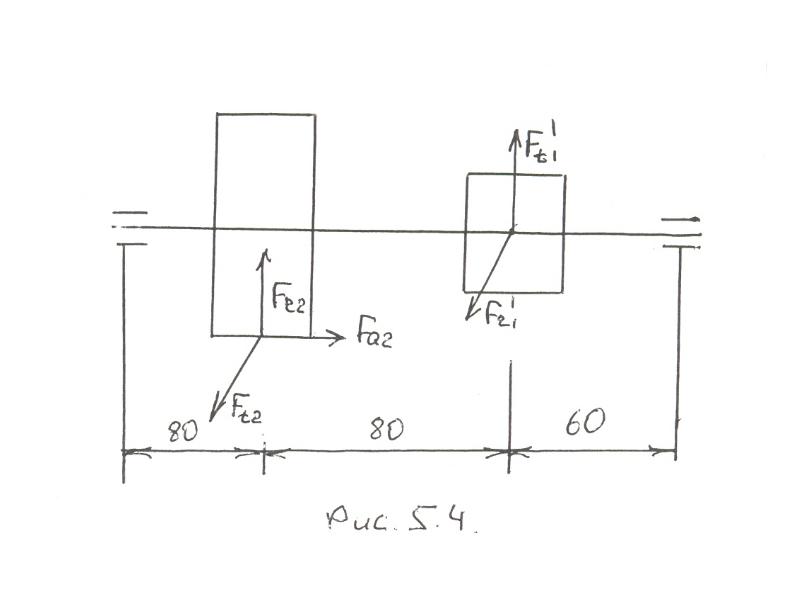

Все действующие силы приводятся к оси вала : 1) радиальные силы переносятся в центр вала по линии действия; окружные силы переносятся в центр вала с добавлением крутящего момента; осевые силы переносятся в центр вала с добавлением сосредоточенных изгибающих моментов. Как показывают расчеты, осевыми силами можно пренебречь в силу их малости, учитывая только сосредоточенный изгибающий момент от них. Все действующие силы приводятся к оси вала : 1) радиальные силы переносятся в центр вала по линии действия; окружные силы переносятся в центр вала с добавлением крутящего момента; осевые силы переносятся в центр вала с добавлением сосредоточенных изгибающих моментов. Как показывают расчеты, осевыми силами можно пренебречь в силу их малости, учитывая только сосредоточенный изгибающий момент от них. На первом этапе необходимо определить величины сил и моментов, действующих в передачах привода ( что уже сделано в расчете передач). Очень важно правильно направить усилия, действующие на вал, ибо, как известно, направление действия сил влияет на значение и направление опорных реакций. Для этого необходимо представить в аксонометрии ( можно без точного соблюдения правил образования аксонометрических проекций, т.е. в виде эскиза) кинематическую схему привода и редуктора с указанием направления вращения валов и действующих усилий. Следует учитывать, что , как правило, вал электродвигателя вращается по часовой стрелке.

Методика расчета валов приводов. Методика расчета валов приводов. После составления эскизной компоновки для всех валов привода выполняется проектировочный расчет на прочность ( на совместное действие изгиба и кручения). Затем разрабатывается конструкция валов. Все остальные расчеты выполняются как проверочные. В общем случае расчет на жесткость выполняется для вала, имеющего нагрузки на консольном участке ( быстроходный вал- на консоли расположен шкив ременной передачи, тихоходный вал- на консоли расположена шестерня открытой передачи или звездочка, промежуточный вал зубчато-червячного редуктора, где на консоли расположено колесо цилиндрической передачи). Уточненный расчет на усталостную прочность, расчет на статическую прочность и на надежность выполняется, как правило, для тихоходного вала редуктора в нескольких сечениях по длине вала.

Расчет валов с применением ЭВМ. Расчет валов с применением ЭВМ.

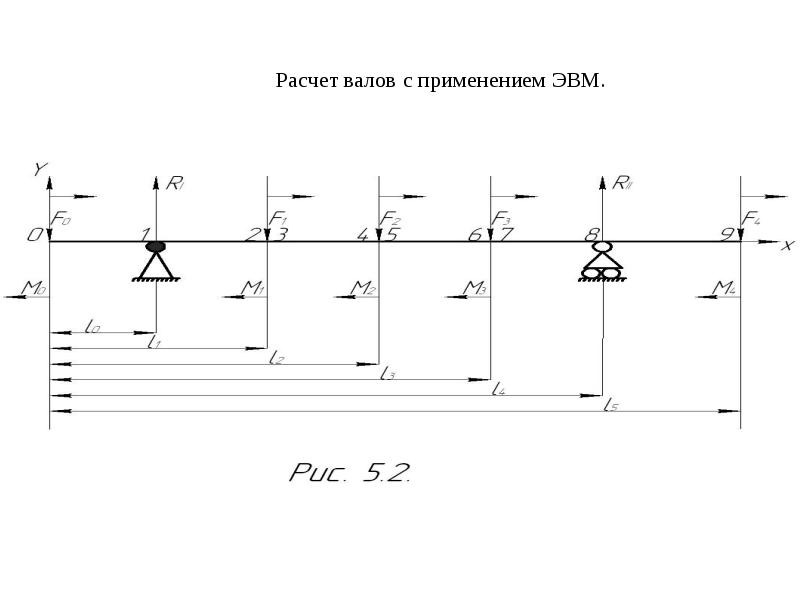

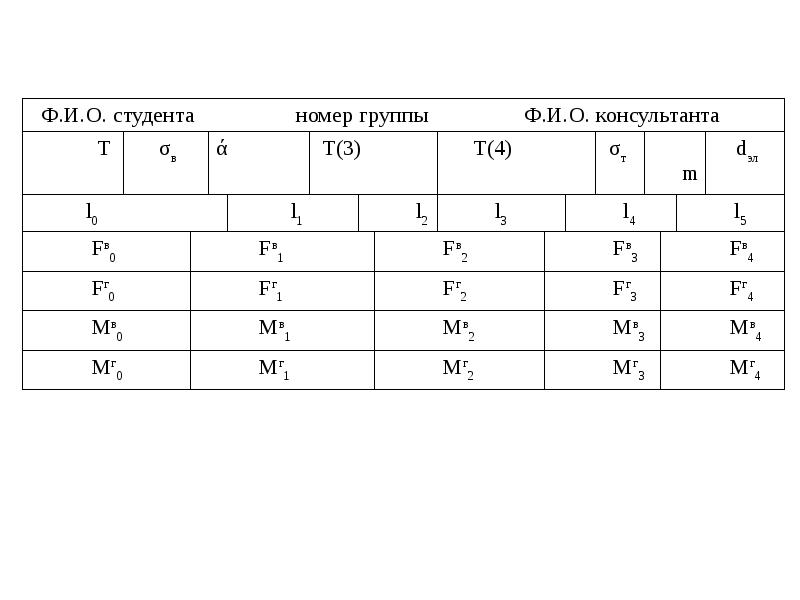

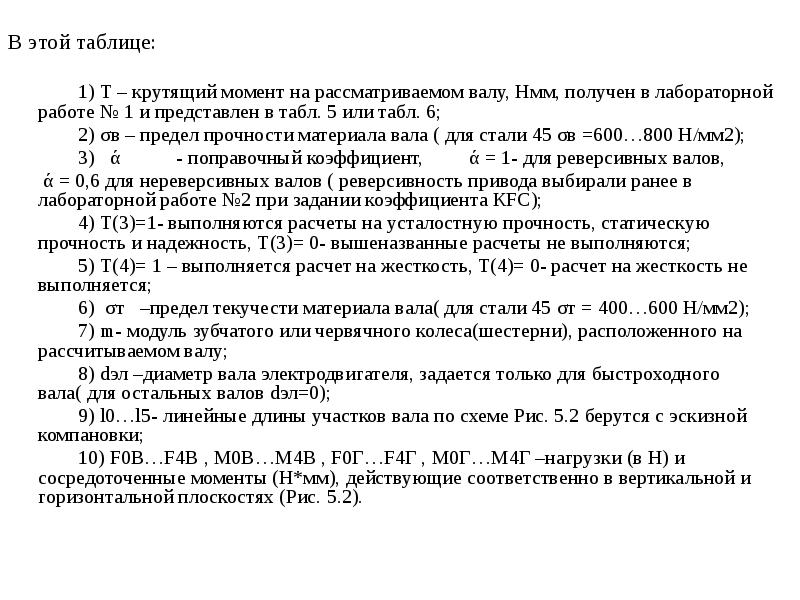

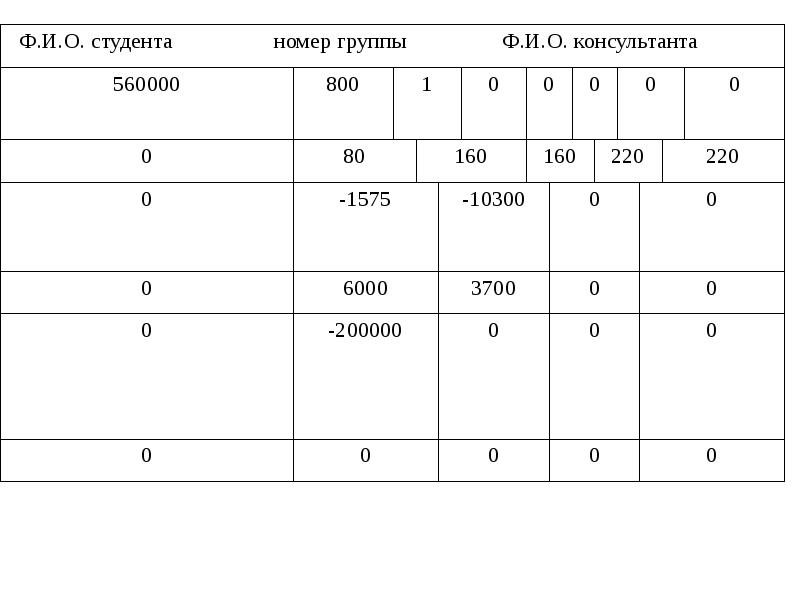

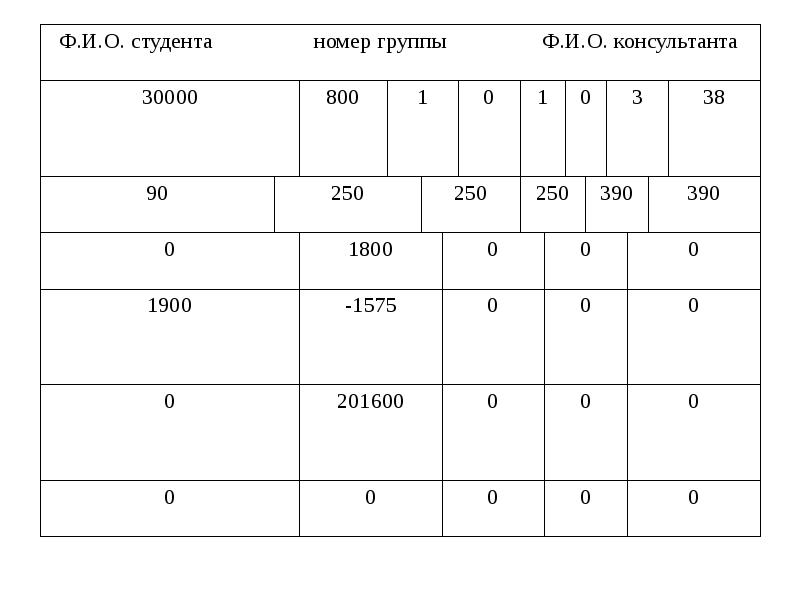

В этой таблице: В этой таблице: 1) Т – крутящий момент на рассматриваемом валу, Нмм, получен в лабораторной работе № 1 и представлен в табл. 5 или табл. 6; 2) σв – предел прочности материала вала ( для стали 45 σв =600…800 Н/мм2); 3) ά - поправочный коэффициент, ά = 1- для реверсивных валов, ά = 0,6 для нереверсивных валов ( реверсивность привода выбирали ранее в лабораторной работе №2 при задании коэффициента КFC); 4) Т(3)=1- выполняются расчеты на усталостную прочность, статическую прочность и надежность, Т(3)= 0- вышеназванные расчеты не выполняются; 5) Т(4)= 1 – выполняется расчет на жесткость, Т(4)= 0- расчет на жесткость не выполняется; 6) σт –предел текучести материала вала( для стали 45 σт = 400…600 Н/мм2); 7) m- модуль зубчатого или червячного колеса(шестерни), расположенного на рассчитываемом валу; 8) dэл –диаметр вала электродвигателя, задается только для быстроходного вала( для остальных валов dэл=0); 9) l0…l5- линейные длины участков вала по схеме Рис. 5.2 берутся с эскизной компановки; 10) F0В…F4В , М0В…М4В , F0Г…F4Г , М0Г…М4Г –нагрузки (в Н) и сосредоточенные моменты (Н*мм), действующие соответственно в вертикальной и горизонтальной плоскостях (Рис. 5.2).

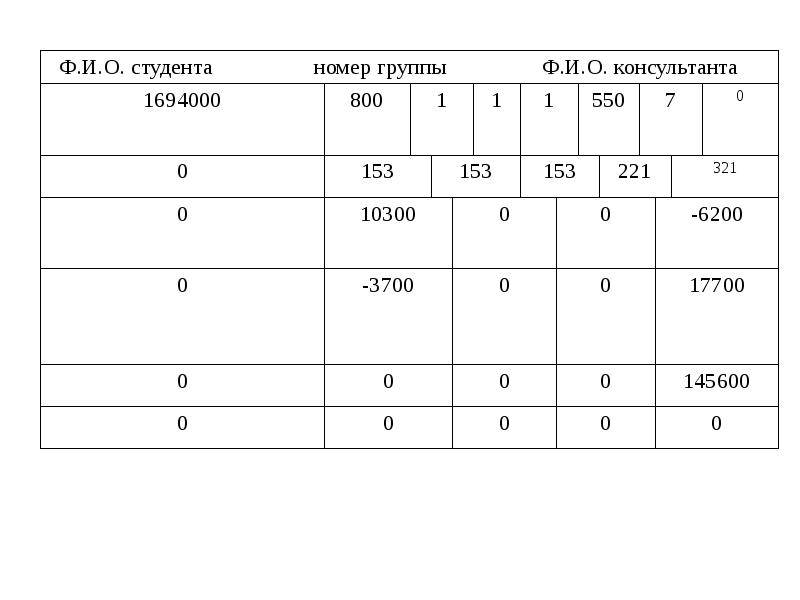

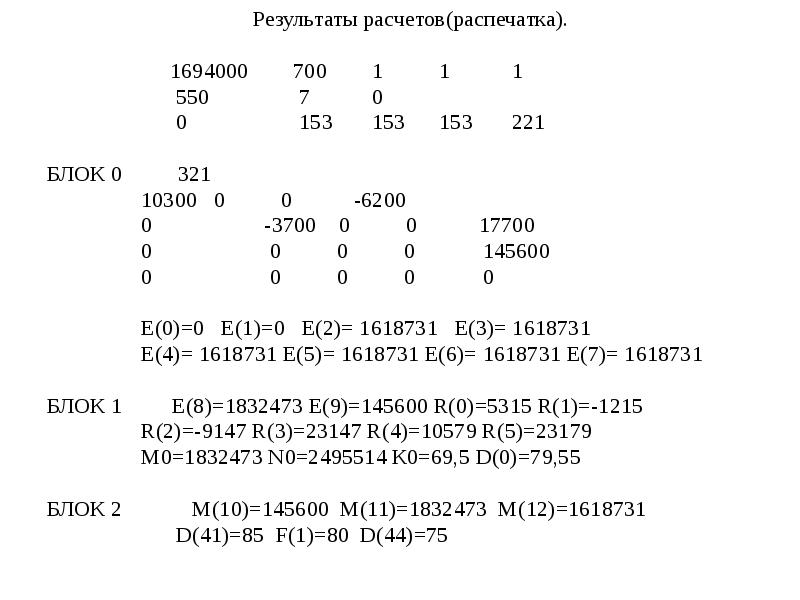

Результаты расчетов(распечатка). Результаты расчетов(распечатка). 1694000 700 1 1 1 550 7 0 0 153 153 153 221 БЛОК 0 321 10300 0 0 -6200 0 -3700 0 0 17700 0 0 0 0 145600 0 0 0 0 0 Е(0)=0 Е(1)=0 Е(2)= 1618731 Е(3)= 1618731 Е(4)= 1618731 Е(5)= 1618731 Е(6)= 1618731 Е(7)= 1618731 БЛОК 1 Е(8)=1832473 Е(9)=145600 R(0)=5315 R(1)=-1215 R(2)=-9147 R(3)=23147 R(4)=10579 R(5)=23179 М0=1832473 N0=2495514 К0=69,5 D(0)=79,55 БЛОК 2 М(10)=145600 М(11)=1832473 М(12)=1618731 D(41)=85 F(1)=80 D(44)=75

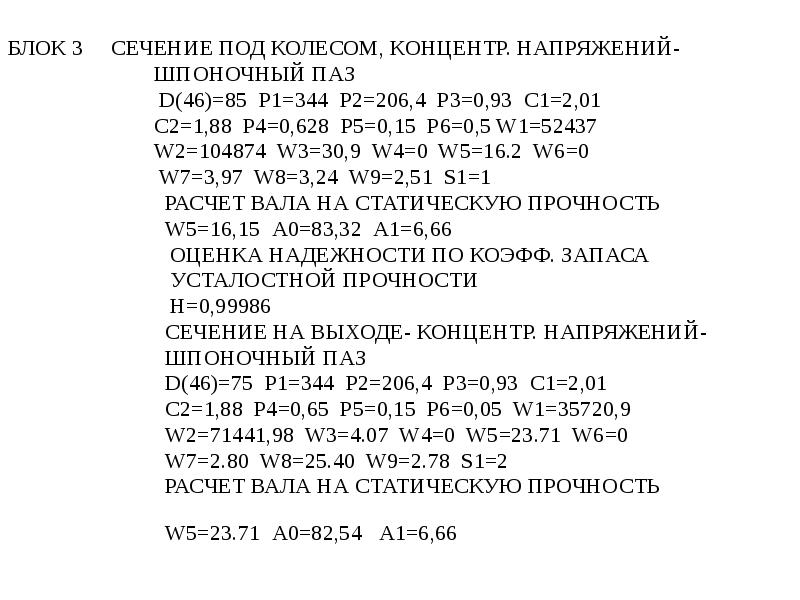

БЛОК 3 СЕЧЕНИЕ ПОД КОЛЕСОМ, КОНЦЕНТР. НАПРЯЖЕНИЙ- БЛОК 3 СЕЧЕНИЕ ПОД КОЛЕСОМ, КОНЦЕНТР. НАПРЯЖЕНИЙ- ШПОНОЧНЫЙ ПАЗ D(46)=85 Р1=344 Р2=206,4 Р3=0,93 С1=2,01 С2=1,88 Р4=0,628 Р5=0,15 Р6=0,5 W1=52437 W2=104874 W3=30,9 W4=0 W5=16.2 W6=0 W7=3,97 W8=3,24 W9=2,51 S1=1 РАСЧЕТ ВАЛА НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ W5=16,15 А0=83,32 А1=6,66 ОЦЕНКА НАДЕЖНОСТИ ПО КОЭФФ. ЗАПАСА УСТАЛОСТНОЙ ПРОЧНОСТИ Н=0,99986 СЕЧЕНИЕ НА ВЫХОДЕ- КОНЦЕНТР. НАПРЯЖЕНИЙ- ШПОНОЧНЫЙ ПАЗ D(46)=75 Р1=344 Р2=206,4 Р3=0,93 С1=2,01 С2=1,88 Р4=0,65 Р5=0,15 Р6=0,05 W1=35720,9 W2=71441,98 W3=4.07 W4=0 W5=23.71 W6=0 W7=2.80 W8=25.40 W9=2.78 S1=2 РАСЧЕТ ВАЛА НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ W5=23.71 А0=82,54 А1=6,66

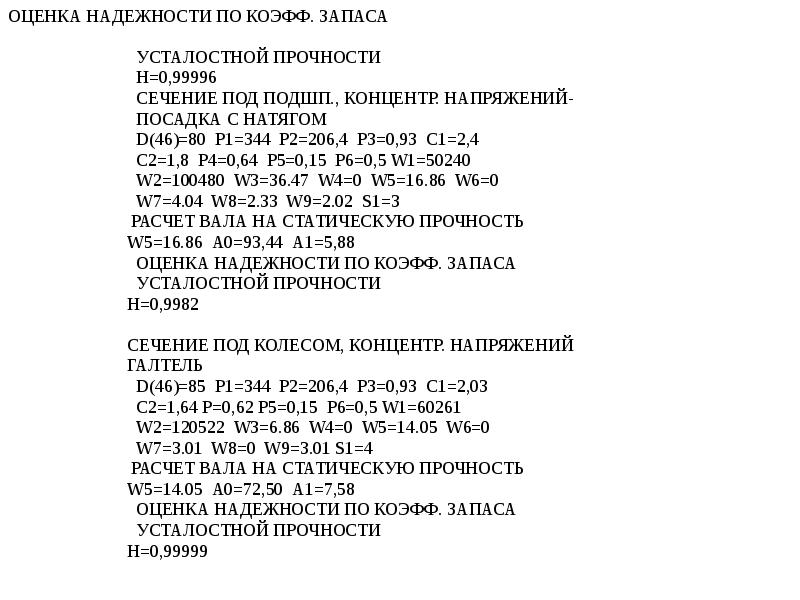

ОЦЕНКА НАДЕЖНОСТИ ПО КОЭФФ. ЗАПАСА ОЦЕНКА НАДЕЖНОСТИ ПО КОЭФФ. ЗАПАСА УСТАЛОСТНОЙ ПРОЧНОСТИ Н=0,99996 СЕЧЕНИЕ ПОД ПОДШП., КОНЦЕНТР. НАПРЯЖЕНИЙ- ПОСАДКА С НАТЯГОМ D(46)=80 Р1=344 Р2=206,4 Р3=0,93 С1=2,4 С2=1,8 Р4=0,64 Р5=0,15 Р6=0,5 W1=50240 W2=100480 W3=36.47 W4=0 W5=16.86 W6=0 W7=4.04 W8=2.33 W9=2.02 S1=3 РАСЧЕТ ВАЛА НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ W5=16.86 А0=93,44 А1=5,88 ОЦЕНКА НАДЕЖНОСТИ ПО КОЭФФ. ЗАПАСА УСТАЛОСТНОЙ ПРОЧНОСТИ Н=0,9982 СЕЧЕНИЕ ПОД КОЛЕСОМ, КОНЦЕНТР. НАПРЯЖЕНИЙ ГАЛТЕЛЬ D(46)=85 Р1=344 Р2=206,4 Р3=0,93 С1=2,03 С2=1,64 Р=0,62 Р5=0,15 Р6=0,5 W1=60261 W2=120522 W3=6.86 W4=0 W5=14.05 W6=0 W7=3.01 W8=0 W9=3.01 S1=4 РАСЧЕТ ВАЛА НА СТАТИЧЕСКУЮ ПРОЧНОСТЬ W5=14.05 А0=72,50 А1=7,58 ОЦЕНКА НАДЕЖНОСТИ ПО КОЭФФ. ЗАПАСА УСТАЛОСТНОЙ ПРОЧНОСТИ Н=0,99999

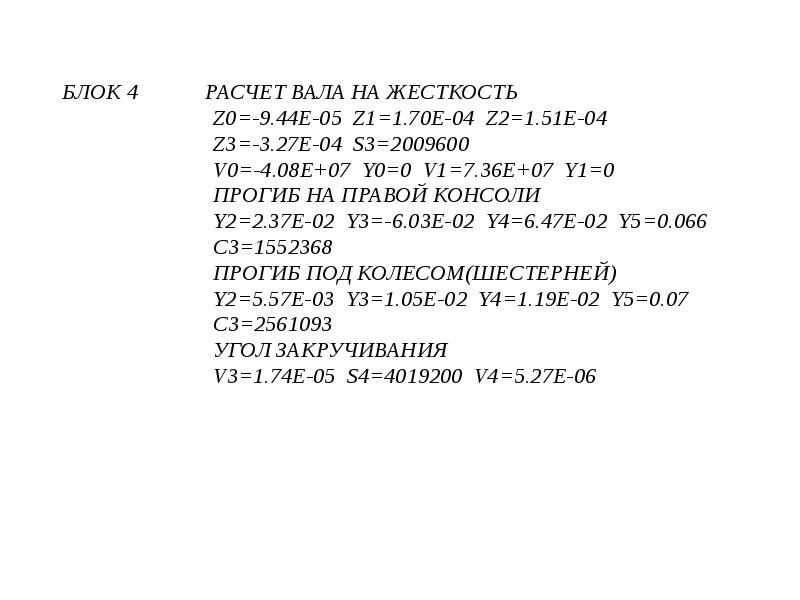

БЛОК 4 РАСЧЕТ ВАЛА НА ЖЕСТКОСТЬ БЛОК 4 РАСЧЕТ ВАЛА НА ЖЕСТКОСТЬ Z0=-9.44Е-05 Z1=1.70E-04 Z2=1.51E-04 Z3=-3.27E-04 S3=2009600 V0=-4.08E+07 Y0=0 V1=7.36E+07 Y1=0 ПРОГИБ НА ПРАВОЙ КОНСОЛИ Y2=2.37E-02 Y3=-6.03E-02 Y4=6.47E-02 Y5=0.066 C3=1552368 ПРОГИБ ПОД КОЛЕСОМ(ШЕСТЕРНЕЙ) Y2=5.57E-03 Y3=1.05E-02 Y4=1.19E-02 Y5=0.07 C3=2561093 УГОЛ ЗАКРУЧИВАНИЯ V3=1.74E-05 S4=4019200 V4=5.27E-06
