Программирование Адресной системы презентация

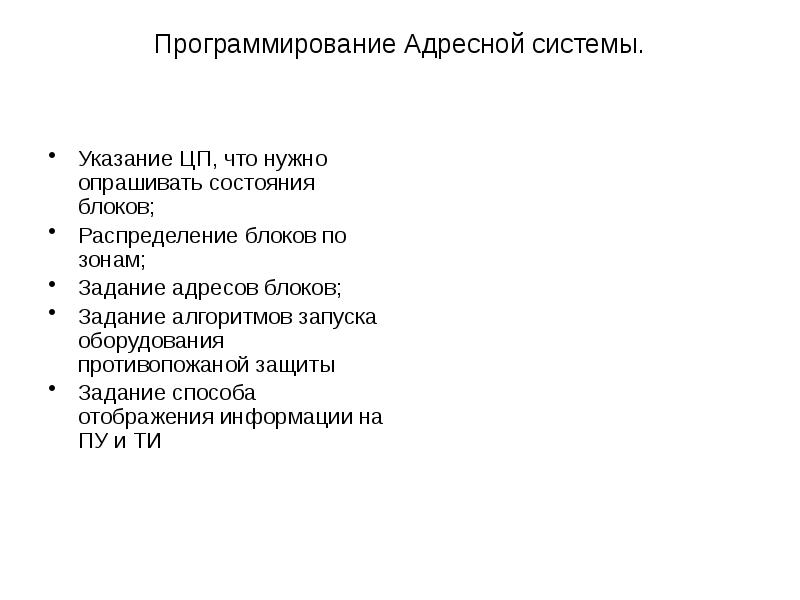

Программирование Адресной системы. Указание ЦП, что нужно опрашивать состояния блоков; Распределение блоков по зонам; Задание адресов блоков; Задание алгоритмов запуска оборудования противопожаной защиты Задание способа отображения информации на ПУ и ТИ

Программирование Адресной системы. Принцип распределения адресов блоков. Две линии связи: с периферийными блоками и устройствами индикации (ЛС485); На линию связи с периферийными блоками подключаются БСУ, БУЗ, БУПН, БУСО и т.п. На линию связи с устройствами индикации подключаются ПУ, ТИ, блок обмена с ПК. Линия связи с периферийными блоками – допускается до 127 блоков с адресами на ДИП переключателе блока от 1 до 127; Линия связи с устройствами индикации (ЛС485) – допускается до 32 устройств с адресами от 2 до 127.

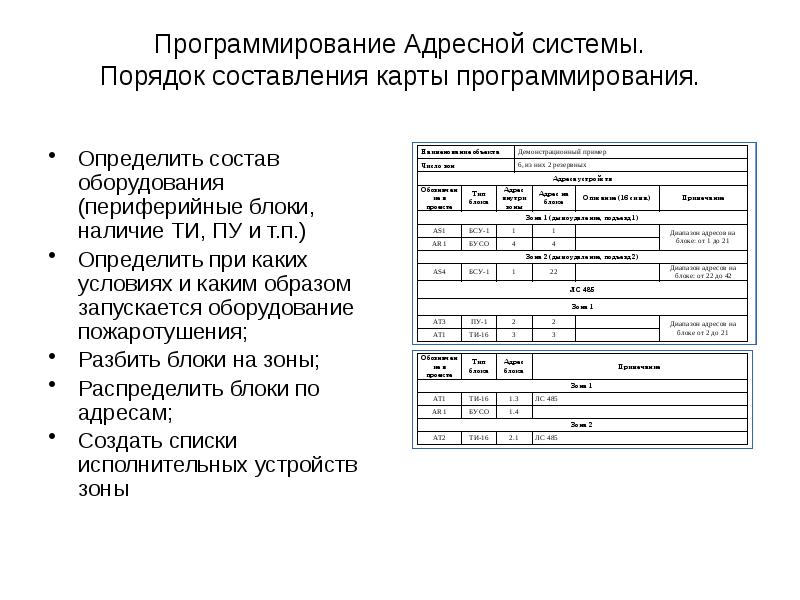

Программирование Адресной системы. Порядок составления карты программирования. Определить состав оборудования (периферийные блоки, наличие ТИ, ПУ и т.п.) Определить при каких условиях и каким образом запускается оборудование пожаротушения; Разбить блоки на зоны; Распределить блоки по адресам; Создать списки исполнительных устройств зоны

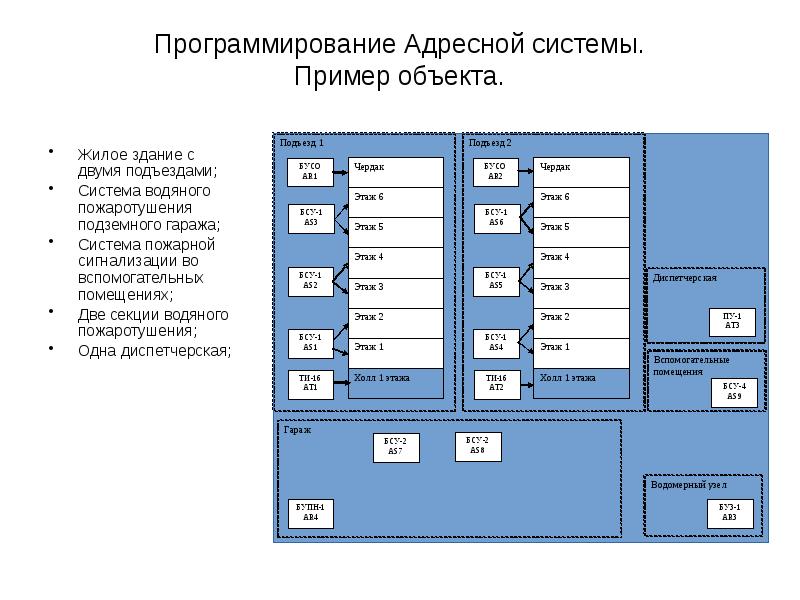

Программирование Адресной системы. Пример объекта. Жилое здание с двумя подъездами; Система водяного пожаротушения подземного гаража; Система пожарной сигнализации во вспомогательных помещениях; Две секции водяного пожаротушения; Одна диспетчерская;

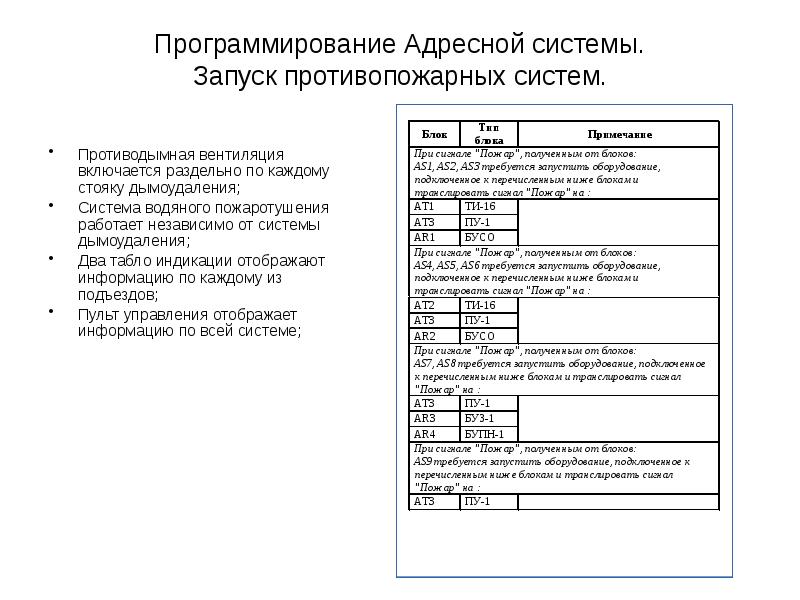

Программирование Адресной системы. Запуск противопожарных систем. Противодымная вентиляция включается раздельно по каждому стояку дымоудаления; Система водяного пожаротушения работает независимо от системы дымоудаления; Два табло индикации отображают информацию по каждому из подъездов; Пульт управления отображает информацию по всей системе;

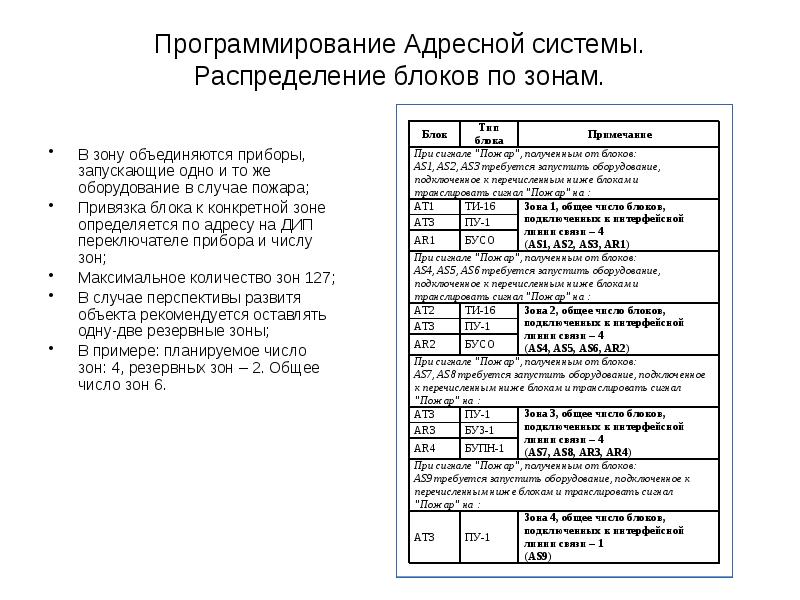

Программирование Адресной системы. Распределение блоков по зонам. В зону объединяются приборы, запускающие одно и то же оборудование в случае пожара; Привязка блока к конкретной зоне определяется по адресу на ДИП переключателе прибора и числу зон; Максимальное количество зон 127; В случае перспективы развитя объекта рекомендуется оставлять одну-две резервные зоны; В примере: планируемое число зон: 4, резервных зон – 2. Общее число зон 6.

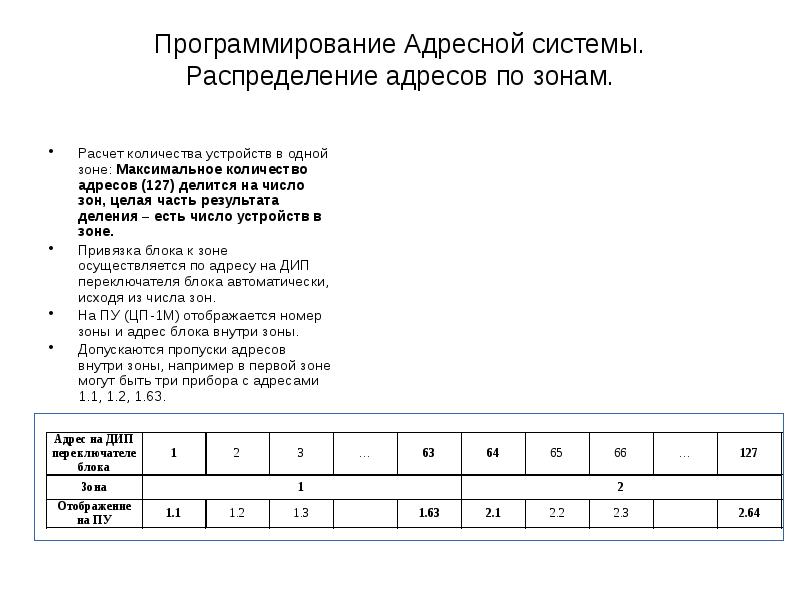

Программирование Адресной системы. Распределение адресов по зонам. Расчет количества устройств в одной зоне: Максимальное количество адресов (127) делится на число зон, целая часть результата деления – есть число устройств в зоне. Привязка блока к зоне осуществляется по адресу на ДИП переключателя блока автоматически, исходя из числа зон. На ПУ (ЦП-1М) отображается номер зоны и адрес блока внутри зоны. Допускаются пропуски адресов внутри зоны, например в первой зоне могут быть три прибора с адресами 1.1, 1.2, 1.63.

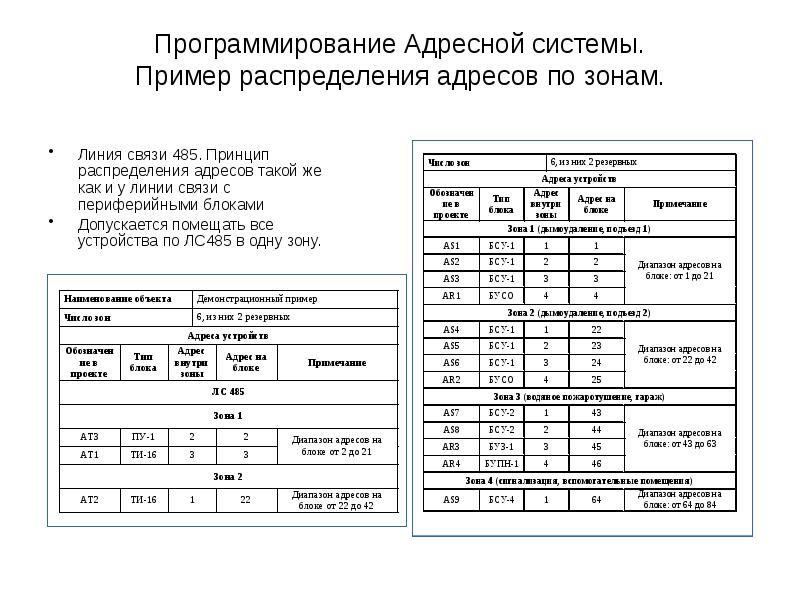

Программирование Адресной системы. Пример распределения адресов по зонам. Линия связи 485. Принцип распределения адресов такой же как и у линии связи с периферийными блоками Допускается помещать все устройства по ЛС485 в одну зону.

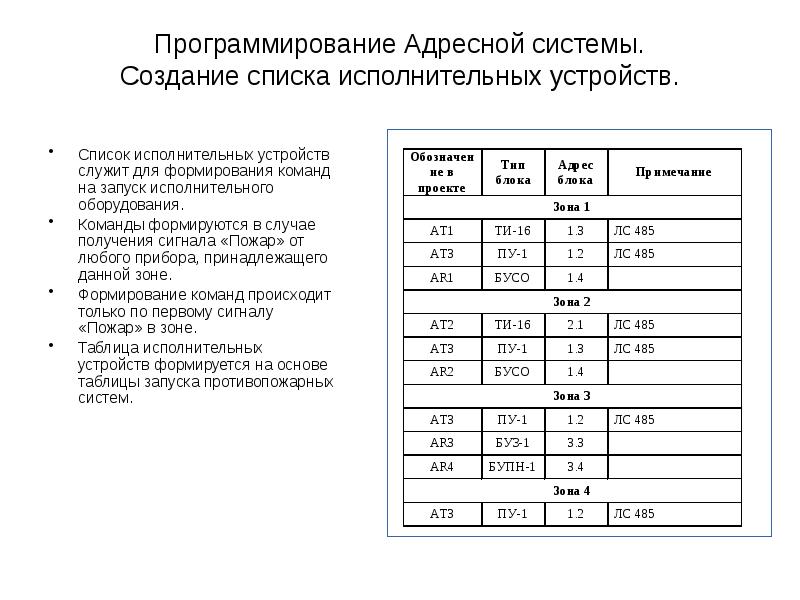

Программирование Адресной системы. Создание списка исполнительных устройств. Список исполнительных устройств служит для формирования команд на запуск исполнительного оборудования. Команды формируются в случае получения сигнала «Пожар» от любого прибора, принадлежащего данной зоне. Формирование команд происходит только по первому сигналу «Пожар» в зоне. Таблица исполнительных устройств формируется на основе таблицы запуска противопожарных систем.

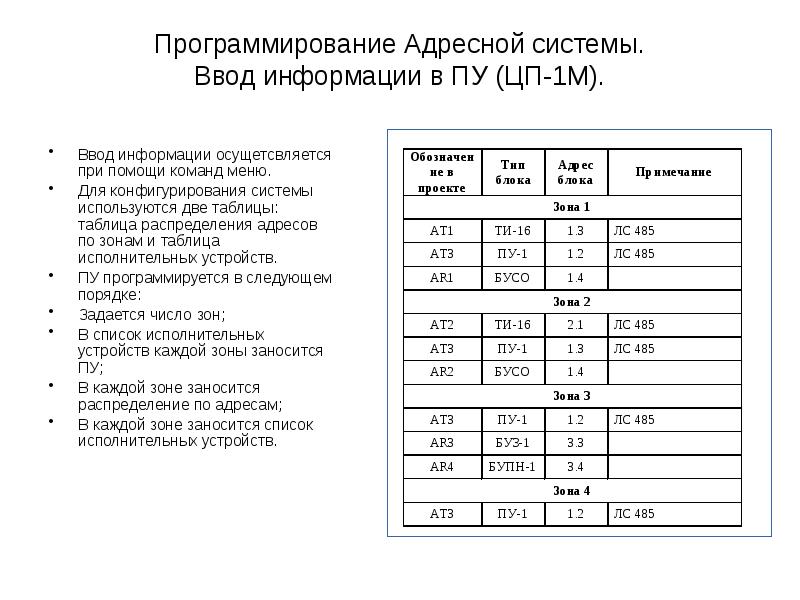

Программирование Адресной системы. Ввод информации в ПУ (ЦП-1М). Ввод информации осущетсвляется при помощи команд меню. Для конфигурирования системы используются две таблицы: таблица распределения адресов по зонам и таблица исполнительных устройств. ПУ программируется в следующем порядке: Задается число зон; В список исполнительных устройств каждой зоны заносится ПУ; В каждой зоне заносится распределение по адресам; В каждой зоне заносится список исполнительных устройств.

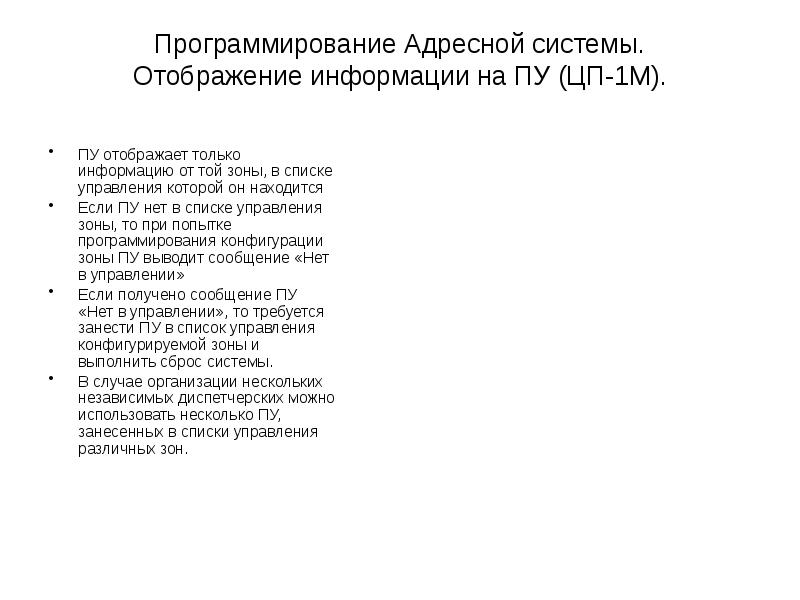

Программирование Адресной системы. Отображение информации на ПУ (ЦП-1М). ПУ отображает только информацию от той зоны, в списке управления которой он находится Если ПУ нет в списке управления зоны, то при попытке программирования конфигурации зоны ПУ выводит сообщение «Нет в управлении» Если получено сообщение ПУ «Нет в управлении», то требуется занести ПУ в список управления конфигурируемой зоны и выполнить сброс системы. В случае организации нескольких независимых диспетчерских можно использовать несколько ПУ, занесенных в списки управления различных зон.

Программирование Адресной системы. Отображение информации на ТИ32 Что бы на ТИ отображалась информация, табло должно быть в списке исполнительных устройств зоны Для отображения информации на ТИ используются параметры конфигурации «Этаж» и «Число этажей» Параметры задаются для приборов БУЗ-2, БСУ (любое исполнение). Значение «Этаж» задает светодиод ТИ, который отображает состояние «Пожар» первого шлейфа прибора; Значение «Число этажей» задает число этажей, которые занимает прибор. БСУ-1(2,4) может занимать 1 и 2 этажа; БУЗ-2 занимает 1 этаж БСУ-3(6) может занимать 4 этажа.

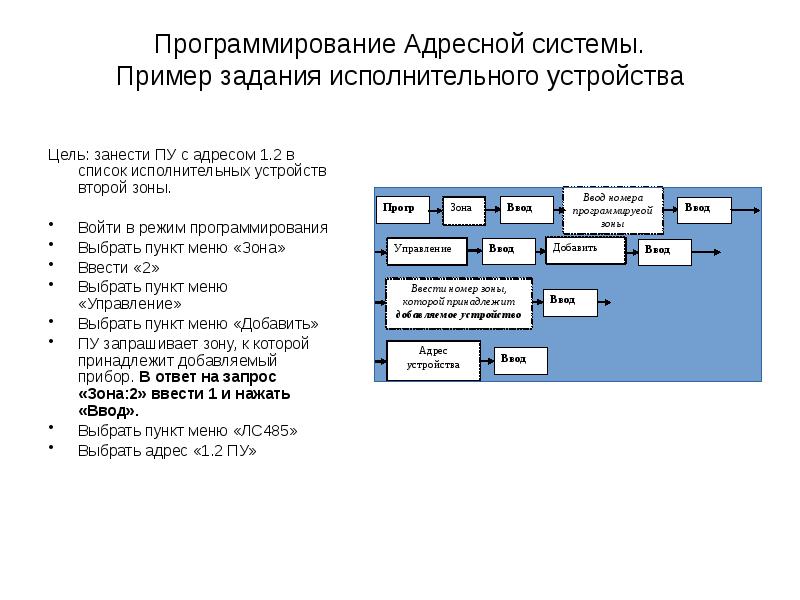

Программирование Адресной системы. Пример задания исполнительного устройства Цель: занести ПУ с адресом 1.2 в список исполнительных устройств второй зоны. Войти в режим программирования Выбрать пункт меню «Зона» Ввести «2» Выбрать пункт меню «Управление» Выбрать пункт меню «Добавить» ПУ запрашивает зону, к которой принадлежит добавляемый прибор. В ответ на запрос «Зона:2» ввести 1 и нажать «Ввод». Выбрать пункт меню «ЛС485» Выбрать адрес «1.2 ПУ»
