Противодымная защита зданий

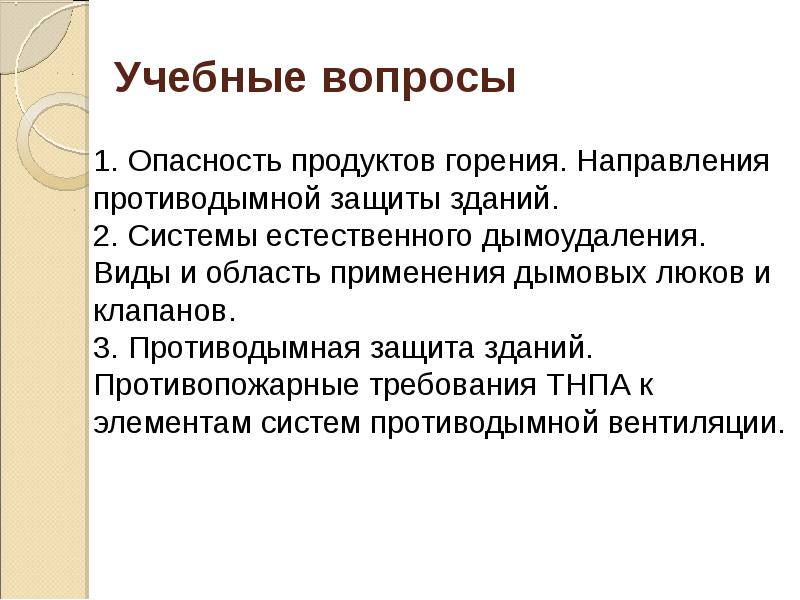

Учебные вопросы 1. Опасность продуктов горения. Направления противодымной защиты зданий. 2. Системы естественного дымоудаления. Виды и область применения дымовых люков и клапанов. 3. Противодымная защита зданий. Противопожарные требования ТНПА к элементам систем противодымной вентиляции.

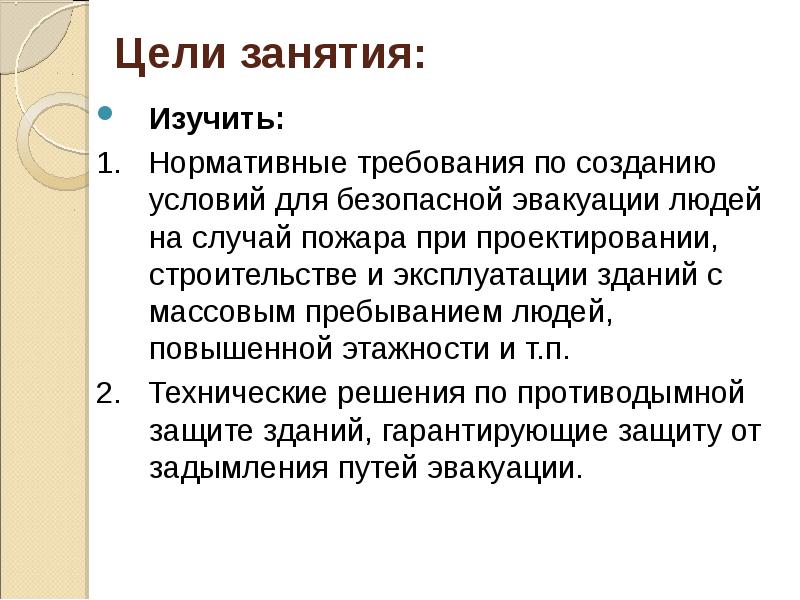

Цели занятия: Изучить: 1. Нормативные требования по созданию условий для безопасной эвакуации людей на случай пожара при проектировании, строительстве и эксплуатации зданий с массовым пребыванием людей, повышенной этажности и т.п. 2. Технические решения по противодымной защите зданий, гарантирующие защиту от задымления путей эвакуации.

Литература: 1. ГОСТ 12.3.018-79. ССБТ. Системы вентиляционные. Методы аэродинамических испытаний. 2. ТКП 45-2.02-190-2010. Пожарная автоматика зданий и сооружений. 4. ТКП 45.2.02.142-2011. Здания, строительные конструкции, материалы и изделия . 5. ТКП 45-2.02-279-2013. Здания и сооружения. Эвакуация людей из зданий и сооружений при пожаре. 6. ТКП 45-4.02-273-2012(02250). Противодымная защита зданий и сооружений при пожаре. Системы вентиляции. Строительные нормы и правила проектирования 7. НПБ 23-2010 Противодымная защита зданий и сооружений. Методы приемо-сдаточных и периодических испытаний. 8. НПБ 65-2003 Противодымная защита и автоматическая пожарная сигнализация жилых зданий. Организация и порядок проведения работ по наладке, приемке в эксплуатацию и эксплуатации. 9. ТКП 316-2011 Система технического обслуживания и ремонта автоматических установок пожаротушения, систем противодымной защиты, пожарной сигнализации, систем оповещении о пожаре и управления эвакуацией. Организация и порядок проведения работ. 10. ТКП 45-2.02-92-2007. Ограничение распространения пожара в зданиях и сооружениях. Объемно-планировочные и конструктивные решения. 11. ТКП 45-3.02-108-2008. Высотные здания. Строительные нормы проектирования

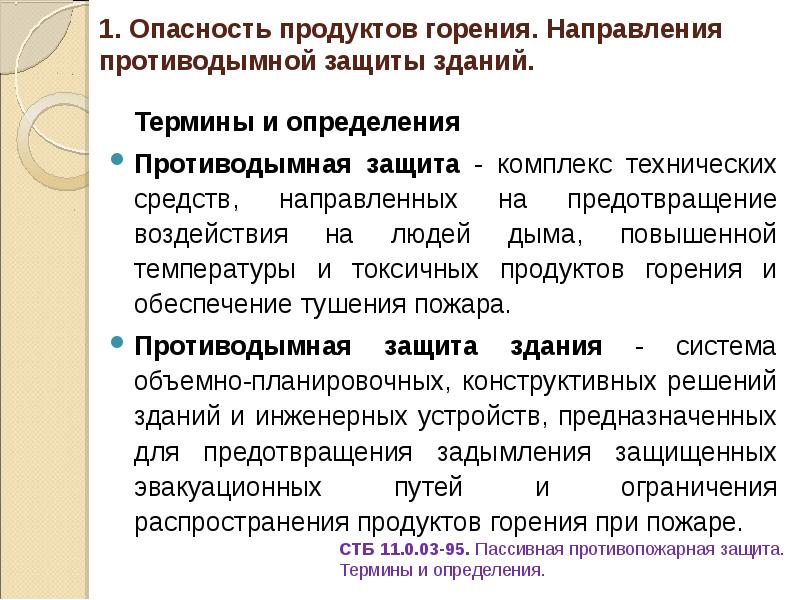

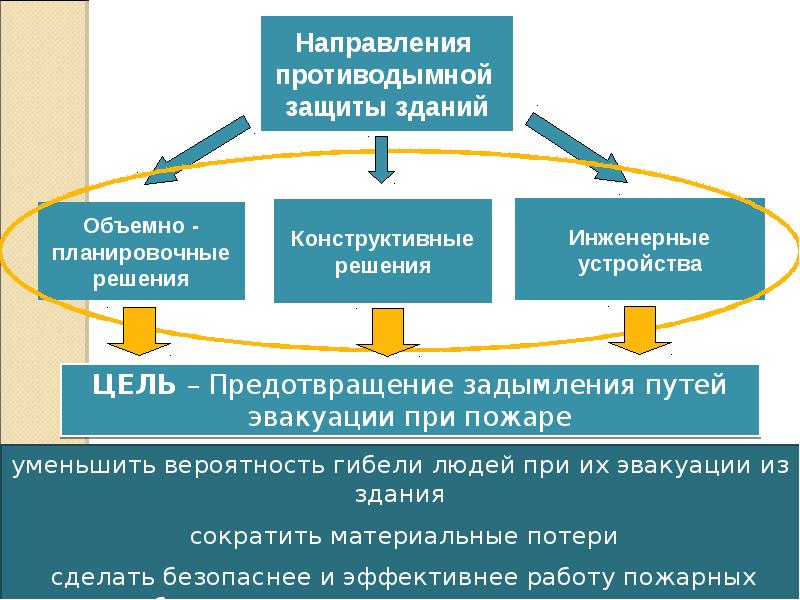

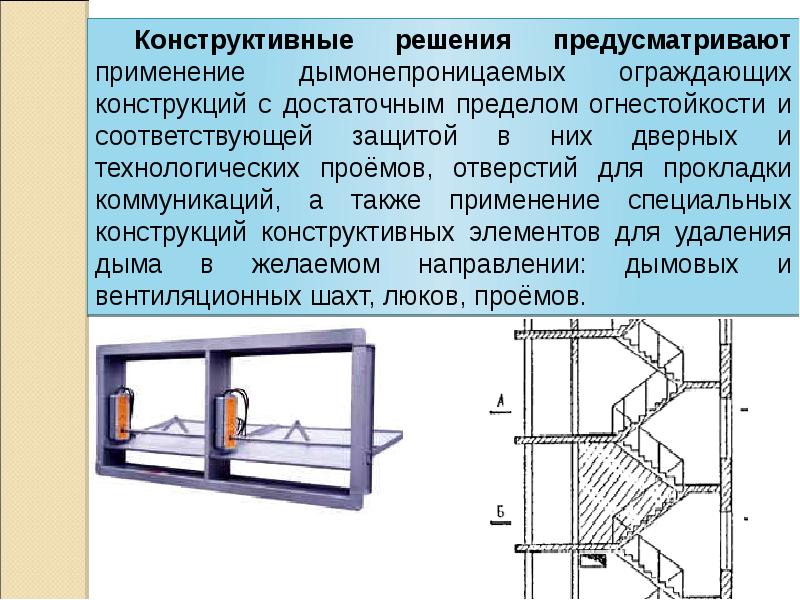

1. Опасность продуктов горения. Направления противодымной защиты зданий. Термины и определения Противодымная защита - комплекс технических средств, направленных на предотвращение воздействия на людей дыма, повышенной температуры и токсичных продуктов горения и обеспечение тушения пожара. Противодымная защита здания - система объемно-планировочных, конструктивных решений зданий и инженерных устройств, предназначенных для предотвращения задымления защищенных эвакуационных путей и ограничения распространения продуктов горения при пожаре.

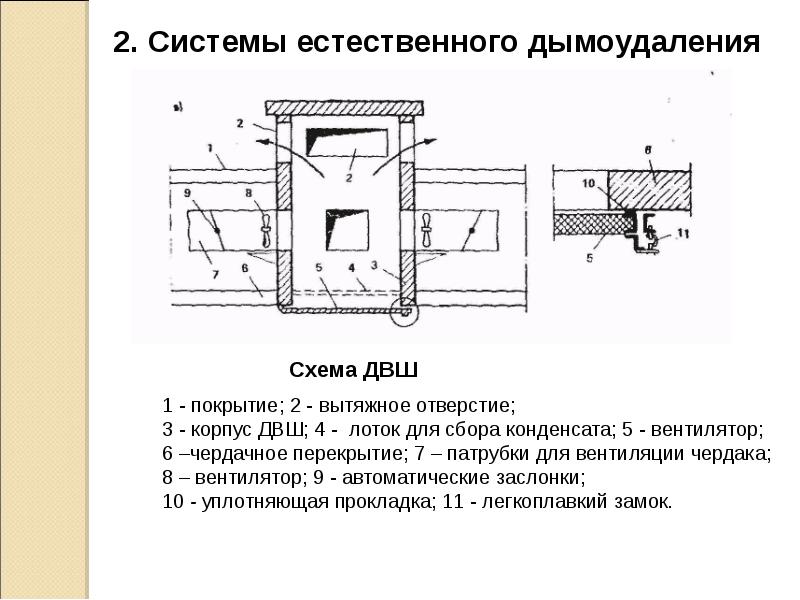

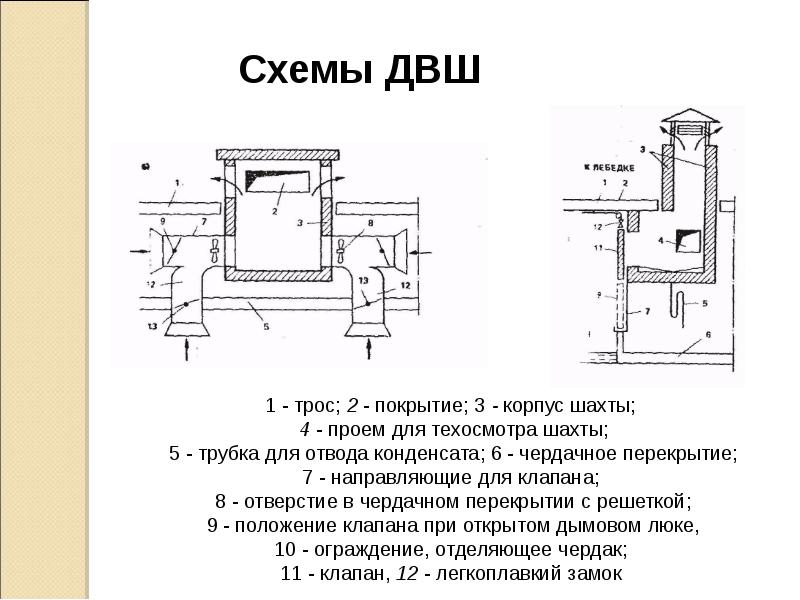

Схемы ДВШ

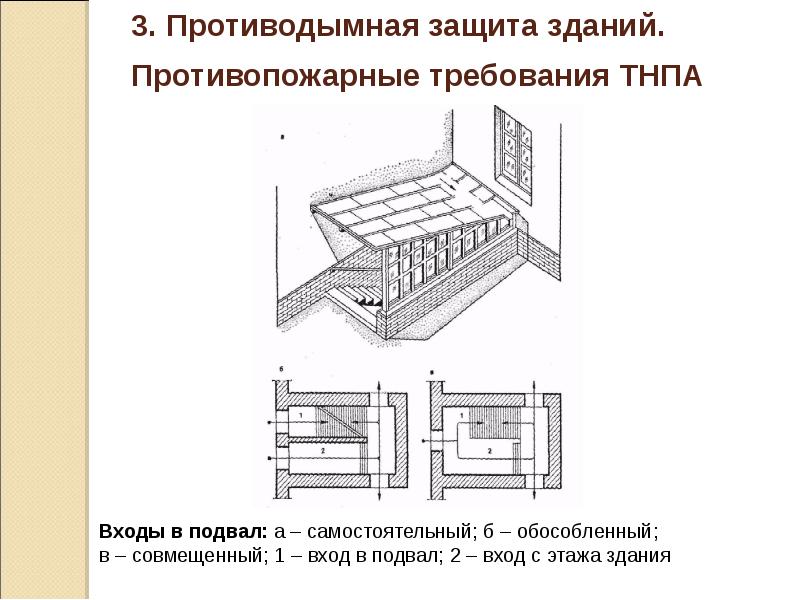

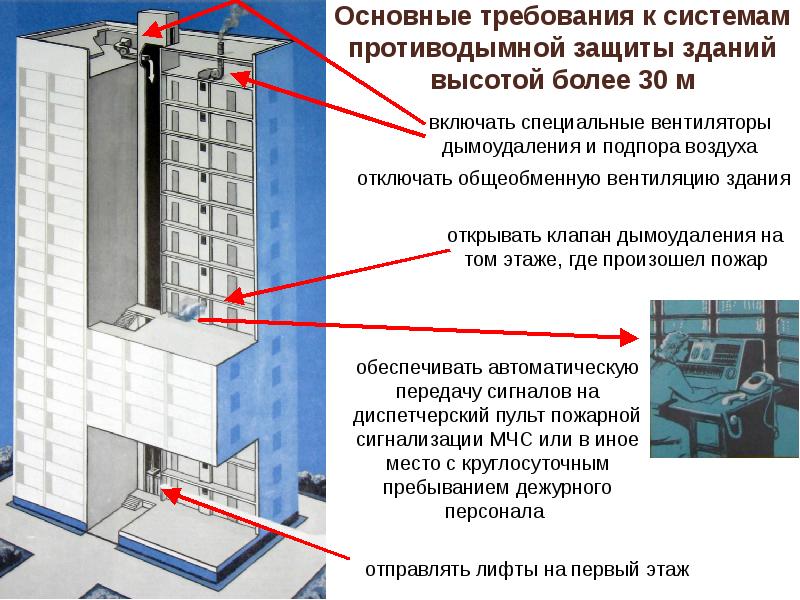

3. Противодымная защита зданий. Противопожарные требования ТНПА

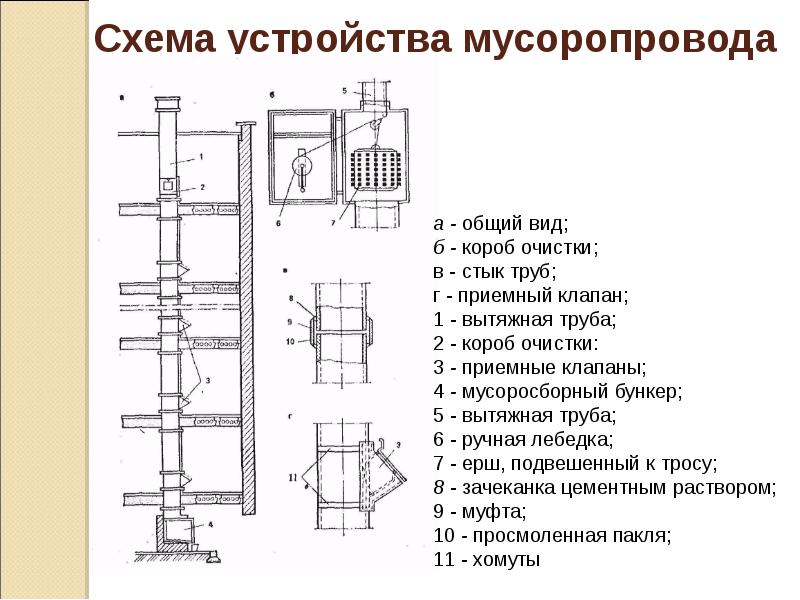

Схема устройства мусоропровода

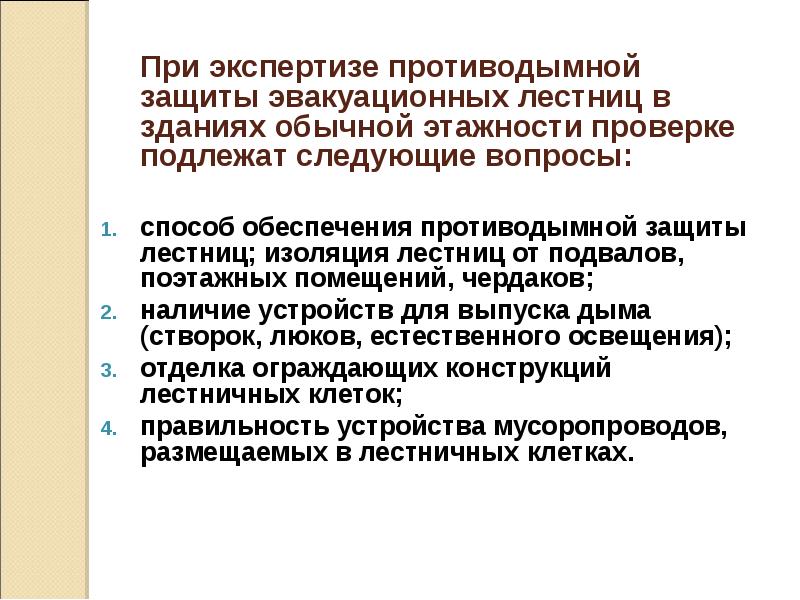

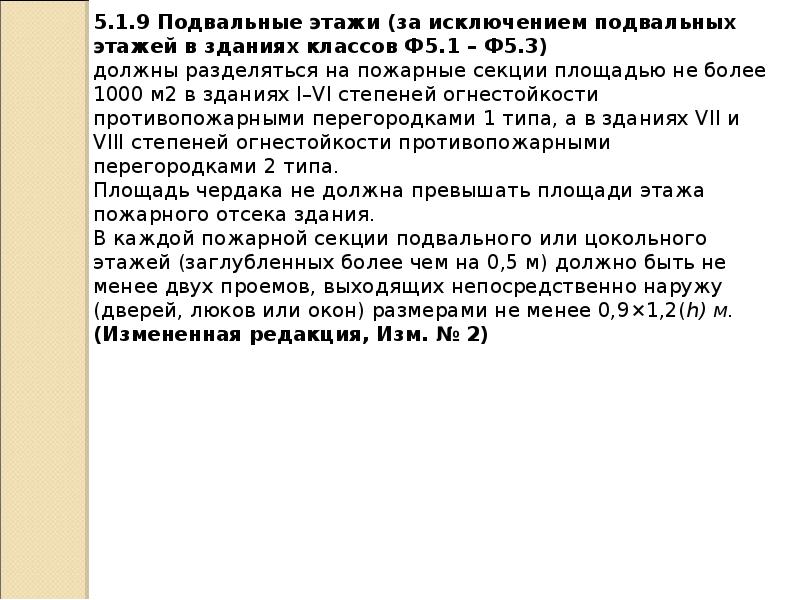

При экспертизе противодымной защиты эвакуационных лестниц в зданиях обычной этажности проверке подлежат следующие вопросы: При экспертизе противодымной защиты эвакуационных лестниц в зданиях обычной этажности проверке подлежат следующие вопросы: способ обеспечения противодымной защиты лестниц; изоляция лестниц от подвалов, поэтажных помещений, чердаков; наличие устройств для выпуска дыма (створок, люков, естественного освещения); отделка ограждающих конструкций лестничных клеток; правильность устройства мусоропроводов, размещаемых в лестничных клетках.

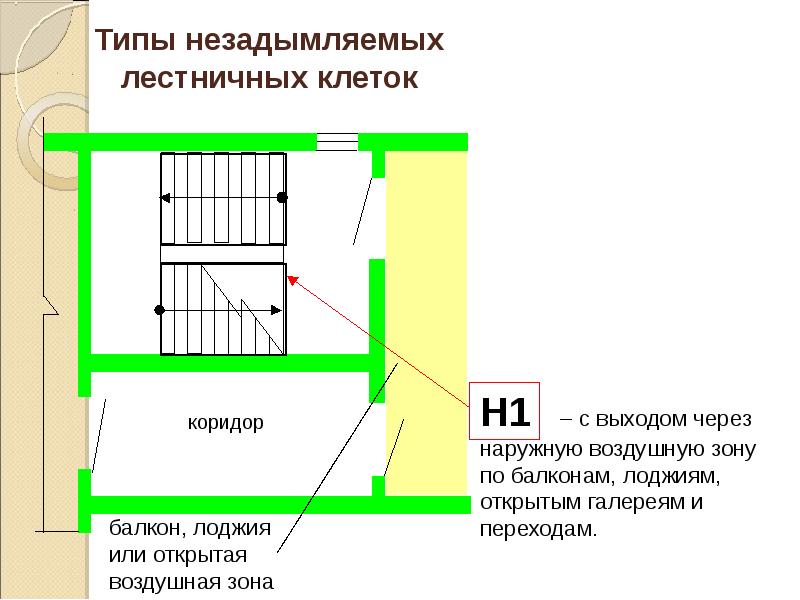

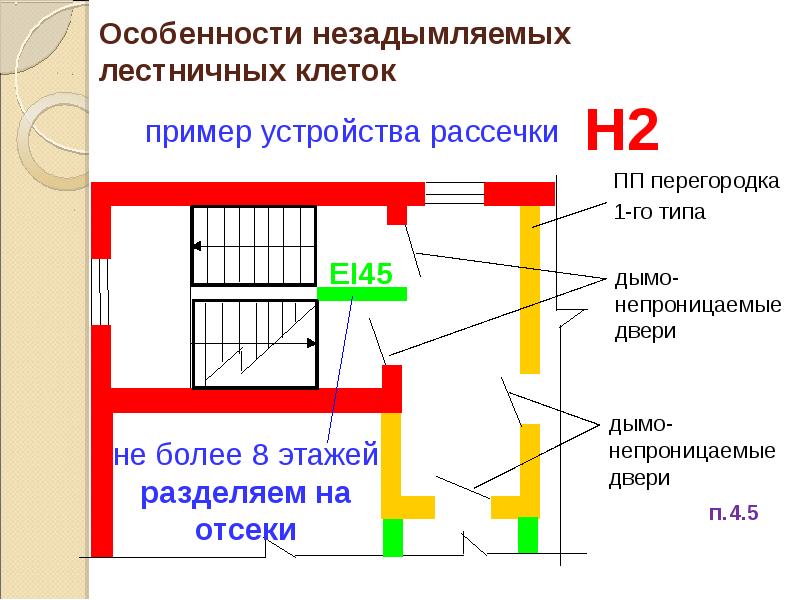

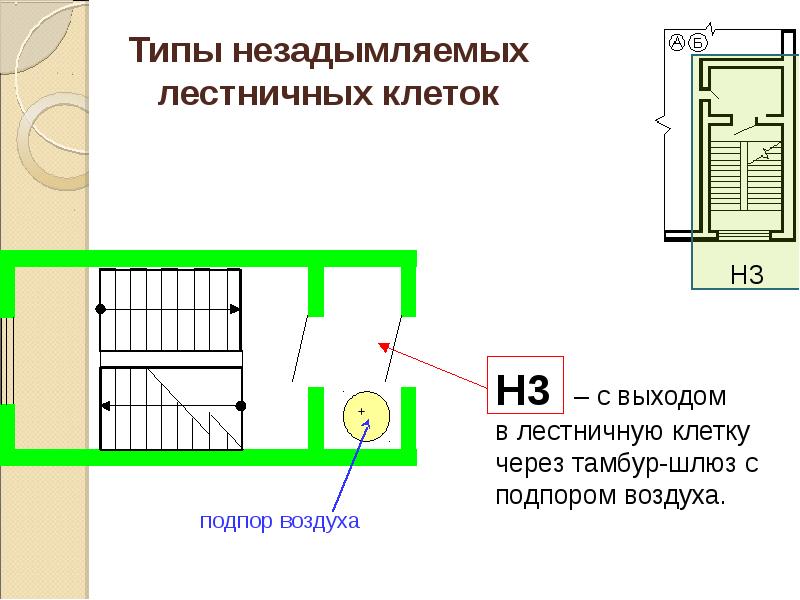

Особенности незадымляемых лестничных клеток

Принципиальная схема рассечки

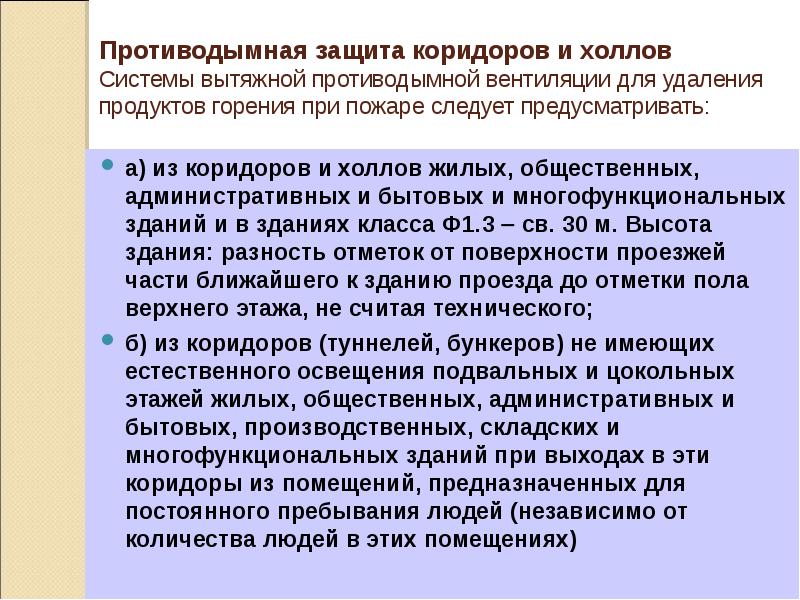

Противодымная защита коридоров и холлов Системы вытяжной противодымной вентиляции для удаления продуктов горения при пожаре следует предусматривать: а) из коридоров и холлов жилых, общественных, административных и бытовых и многофункциональных зданий и в зданиях класса Ф1.3  св. 30 м. Высота здания: разность отметок от поверхности проезжей части ближайшего к зданию проезда до отметки пола верхнего этажа, не считая технического; б) из коридоров (туннелей, бункеров) не имеющих естественного освещения подвальных и цокольных этажей жилых, общественных, административных и бытовых, производственных, складских и многофункциональных зданий при выходах в эти коридоры из помещений, предназначенных для постоянного пребывания людей (независимо от количества людей в этих помещениях)

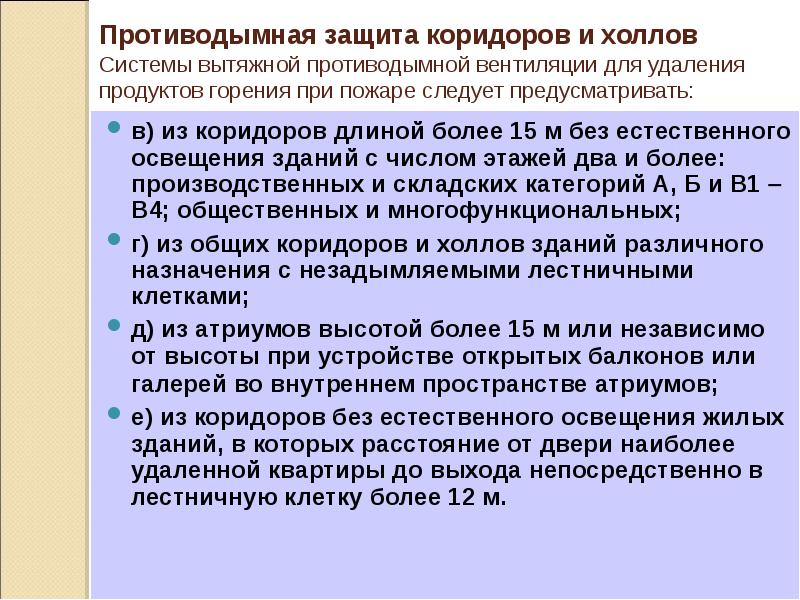

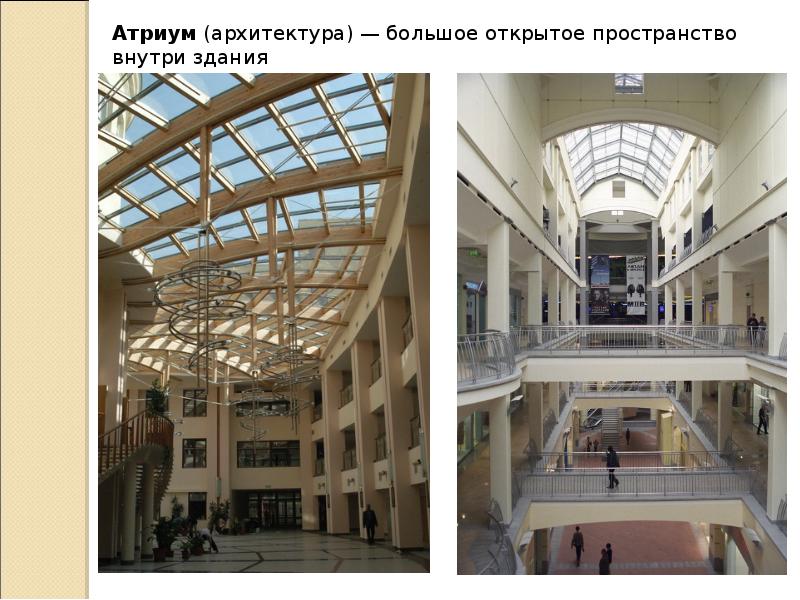

Противодымная защита коридоров и холлов Системы вытяжной противодымной вентиляции для удаления продуктов горения при пожаре следует предусматривать: в) из коридоров длиной более 15 м без естественного освещения зданий с числом этажей два и более: производственных и складских категорий А, Б и В1  В4; общественных и многофункциональных; г) из общих коридоров и холлов зданий различного назначения с незадымляемыми лестничными клетками; д) из атриумов высотой более 15 м или независимо от высоты при устройстве открытых балконов или галерей во внутреннем пространстве атриумов; е) из коридоров без естественного освещения жилых зданий, в которых расстояние от двери наиболее удаленной квартиры до выхода непосредственно в лестничную клетку более 12 м.

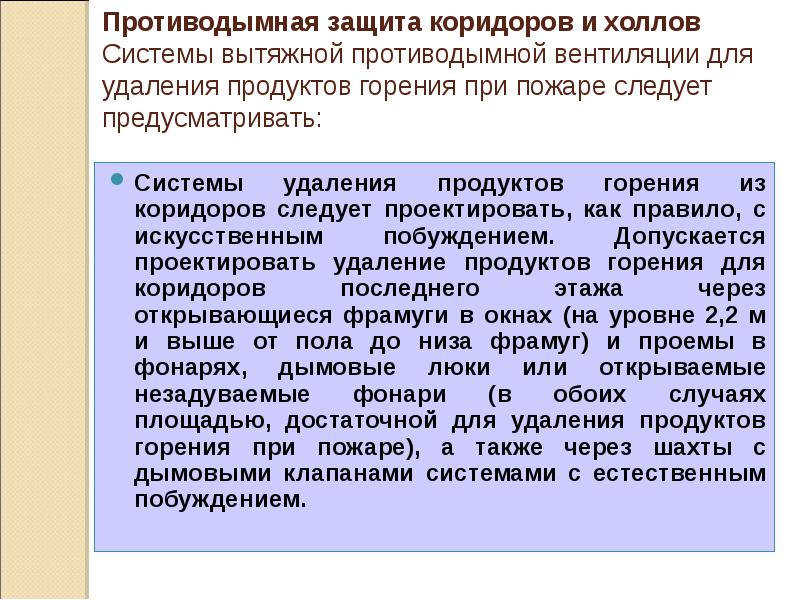

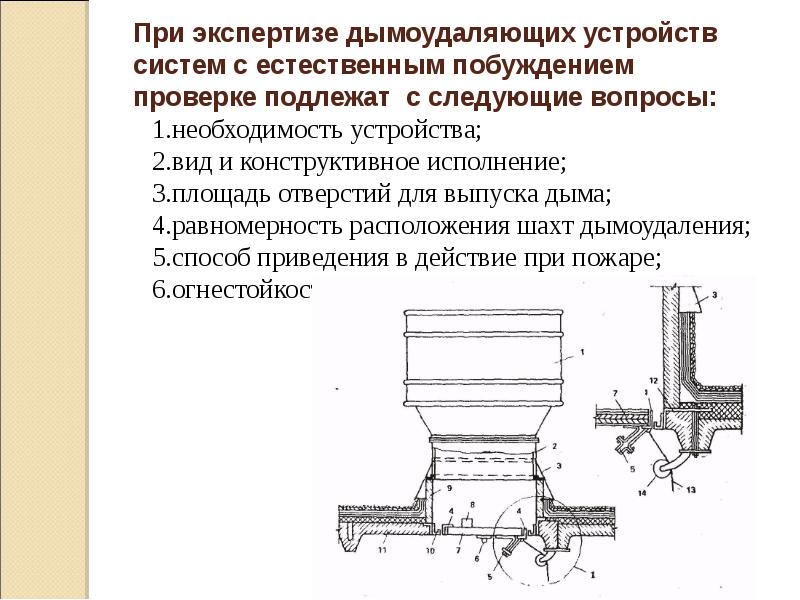

Системы удаления продуктов горения из коридоров следует проектировать, как правило, с искусственным побуждением. Допускается проектировать удаление продуктов горения для коридоров последнего этажа через открывающиеся фрамуги в окнах (на уровне 2,2 м и выше от пола до низа фрамуг) и проемы в фонарях, дымовые люки или открываемые незадуваемые фонари (в обоих случаях площадью, достаточной для удаления продуктов горения при пожаре), а также через шахты с дымовыми клапанами системами с естественным побуждением. Системы удаления продуктов горения из коридоров следует проектировать, как правило, с искусственным побуждением. Допускается проектировать удаление продуктов горения для коридоров последнего этажа через открывающиеся фрамуги в окнах (на уровне 2,2 м и выше от пола до низа фрамуг) и проемы в фонарях, дымовые люки или открываемые незадуваемые фонари (в обоих случаях площадью, достаточной для удаления продуктов горения при пожаре), а также через шахты с дымовыми клапанами системами с естественным побуждением.

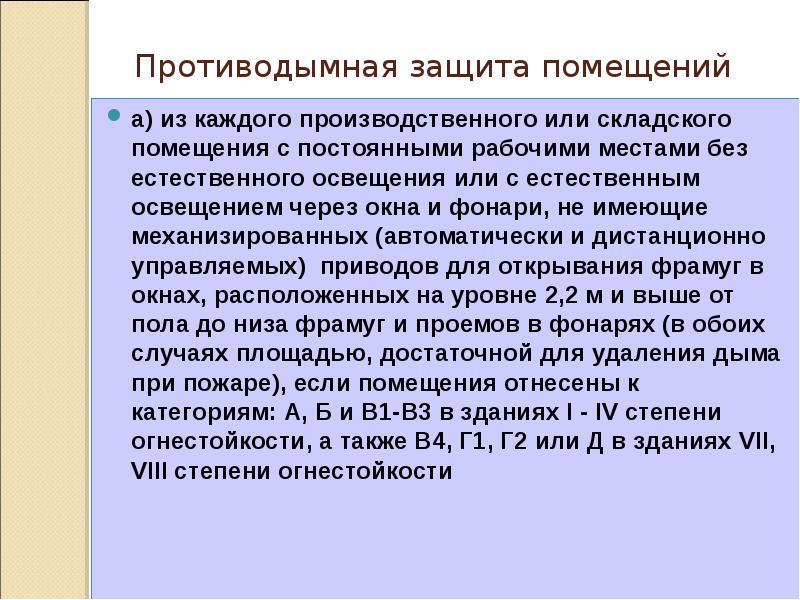

Противодымная защита помещений а) из каждого производственного или складского помещения с постоянными рабочими местами без естественного освещения или с естественным освещением через окна и фонари, не имеющие механизированных (автоматически и дистанционно управляемых) приводов для открывания фрамуг в окнах, расположенных на уровне 2,2 м и выше от пола до низа фрамуг и проемов в фонарях (в обоих случаях площадью, достаточной для удаления дыма при пожаре), если помещения отнесены к категориям: А, Б и В1-В3 в зданиях I - IV cтепени огнестойкости, а также В4, Г1, Г2 или Д в зданиях VII, VIII степени огнестойкости

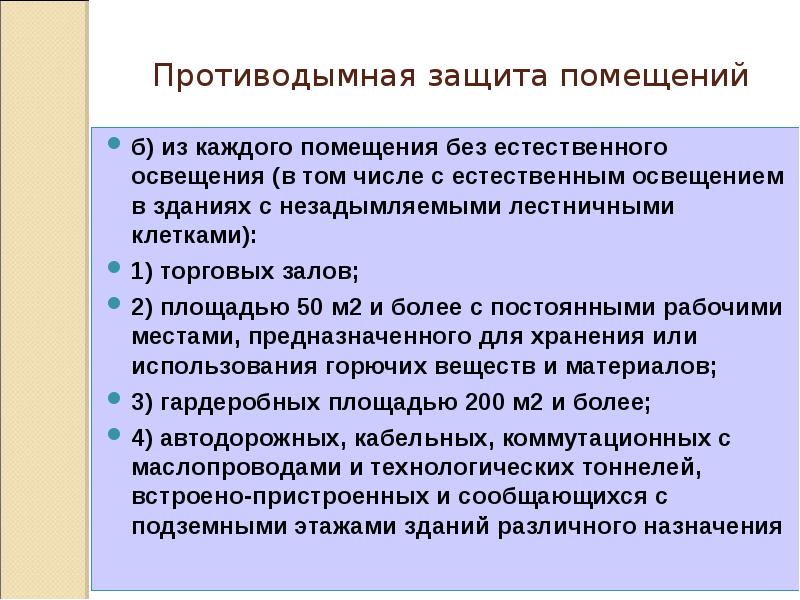

Противодымная защита помещений б) из каждого помещения без естественного освещения (в том числе с естественным освещением в зданиях с незадымляемыми лестничными клетками): 1) торговых залов; 2) площадью 50 м2 и более с постоянными рабочими местами, предназначенного для хранения или использования горючих веществ и материалов; 3) гардеробных площадью 200 м2 и более; 4) автодорожных, кабельных, коммутационных с маслопроводами и технологических тоннелей, встроено-пристроенных и сообщающихся с подземными этажами зданий различного назначения

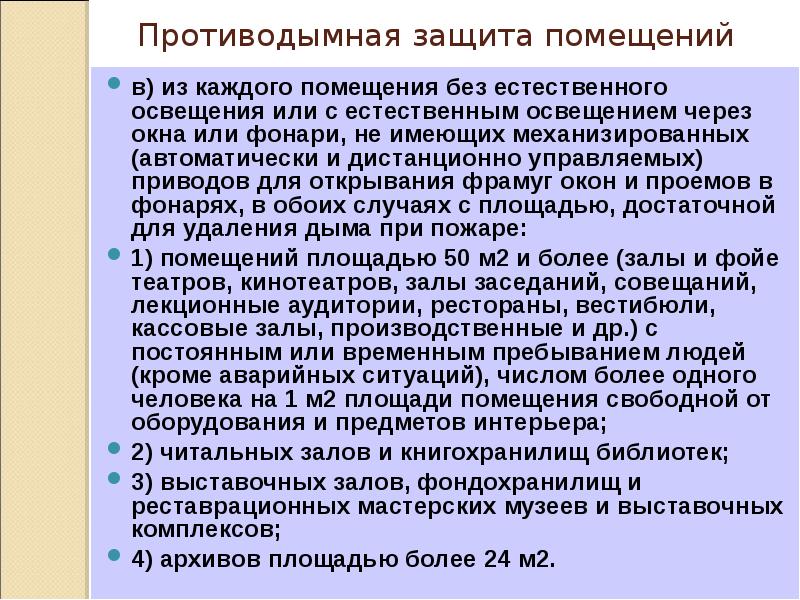

Противодымная защита помещений в) из каждого помещения без естественного освещения или с естественным освещением через окна или фонари, не имеющих механизированных (автоматически и дистанционно управляемых) приводов для открывания фрамуг окон и проемов в фонарях, в обоих случаях с площадью, достаточной для удаления дыма при пожаре: 1) помещений площадью 50 м2 и более (залы и фойе театров, кинотеатров, залы заседаний, совещаний, лекционные аудитории, рестораны, вестибюли, кассовые залы, производственные и др.) с постоянным или временным пребыванием людей (кроме аварийных ситуаций), числом более одного человека на 1 м2 площади помещения свободной от оборудования и предметов интерьера; 2) читальных залов и книгохранилищ библиотек; 3) выставочных залов, фондохранилищ и реставрационных мастерских музеев и выставочных комплексов; 4) архивов площадью более 24 м2.

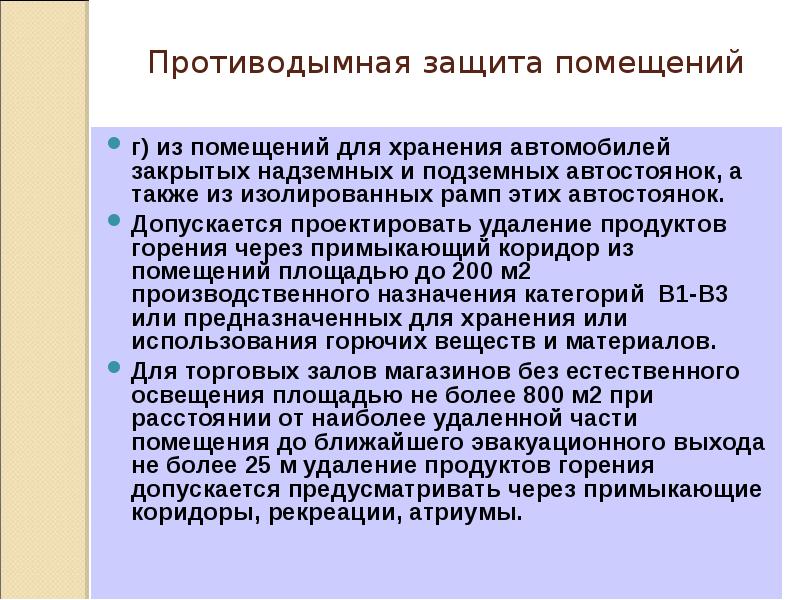

Противодымная защита помещений г) из помещений для хранения автомобилей закрытых надземных и подземных автостоянок, а также из изолированных рамп этих автостоянок. Допускается проектировать удаление продуктов горения через примыкающий коридор из помещений площадью до 200 м2 производственного назначения категорий В1-В3 или предназначенных для хранения или использования горючих веществ и материалов. Для торговых залов магазинов без естественного освещения площадью не более 800 м2 при расстоянии от наиболее удаленной части помещения до ближайшего эвакуационного выхода не более 25 м удаление продуктов горения допускается предусматривать через примыкающие коридоры, рекреации, атриумы.

Не требуется противодымная защита помещений а) на помещения, время заполнения которых дымом больше времени, необходимого для безопасной эвакуации людей из помещения (кроме помещений категорий А и Б) в соответствии с расчетами по действующим ТНПА; б) на помещения площадью менее 200 м2, оборудованные установками автоматического пожаротушения водой или пеной низкой и средней кратности, кроме помещений категорий А и Б и закрытых автостоянок; в) на помещения, оборудованные установками автоматического газового, аэрозольного или порошкового пожаротушения (кроме автостоянок); г) на лабораторные помещения категории В1-В3, площадью 36 м2 и менее.

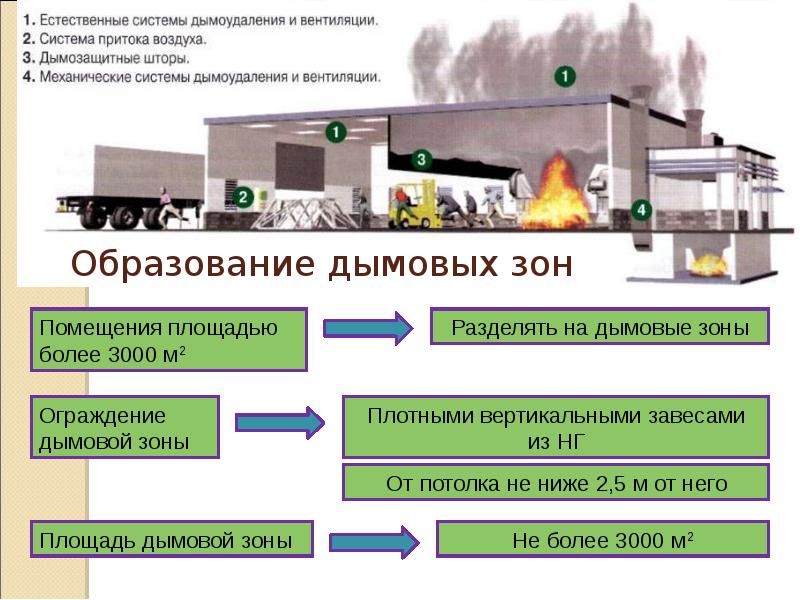

Образование дымовых зон Помещения площадью более 3000 м2 необходимо разделять на дымовые зоны, учитывая возможность возникновения пожара в одной из них. Каждую дымовую зону следует, как правило, ограждать плотными вертикальными завесами из негорючих материалов, спускающимися с потолка (перекрытия) к полу, но не ниже 2,5 м от пола, образуя под потолком (перекрытием) «резервуары дыма». Дымовые зоны, огражденные или не огражденные завесами, следует предусматривать с учетом возникновения возможных очагов пожара. Площадь дымовой зоны не должна превышать 3000 м2.

Образование дымовых зон

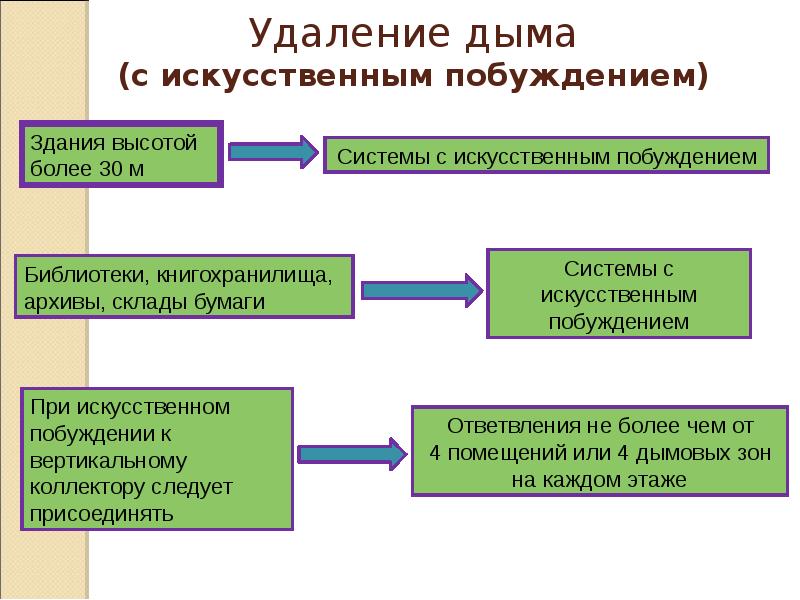

Удаление дыма (с искусственным побуждением)

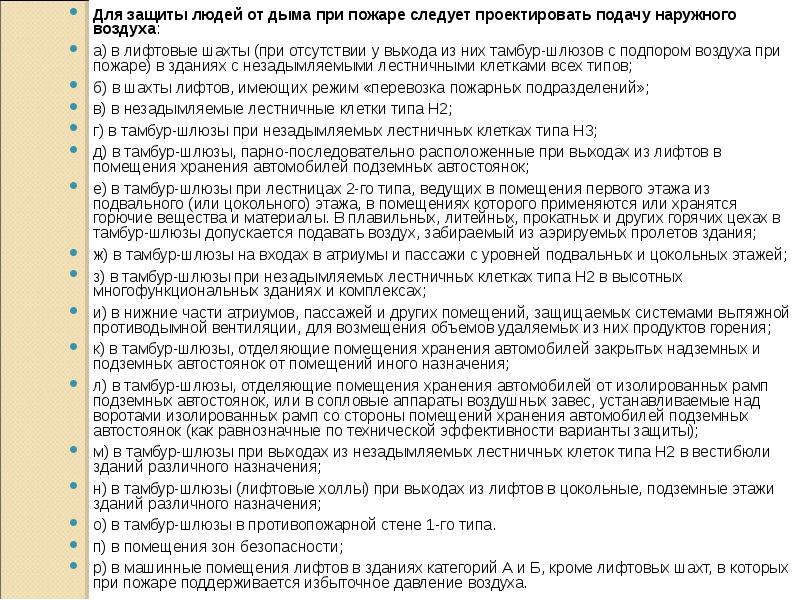

Для защиты людей от дыма при пожаре следует проектировать подачу наружного воздуха: Для защиты людей от дыма при пожаре следует проектировать подачу наружного воздуха: а) в лифтовые шахты (при отсутствии у выхода из них тамбур-шлюзов с подпором воздуха при пожаре) в зданиях с незадымляемыми лестничными клетками всех типов; б) в шахты лифтов, имеющих режим «перевозка пожарных подразделений»; в) в незадымляемые лестничные клетки типа Н2; г) в тамбур-шлюзы при незадымляемых лестничных клетках типа Н3; д) в тамбур-шлюзы, парно-последовательно расположенные при выходах из лифтов в помещения хранения автомобилей подземных автостоянок; е) в тамбур-шлюзы при лестницах 2-го типа, ведущих в помещения первого этажа из подвального (или цокольного) этажа, в помещениях которого применяются или хранятся горючие вещества и материалы. В плавильных, литейных, прокатных и других горячих цехах в тамбур-шлюзы допускается подавать воздух, забираемый из аэрируемых пролетов здания; ж) в тамбур-шлюзы на входах в атриумы и пассажи с уровней подвальных и цокольных этажей; з) в тамбур-шлюзы при незадымляемых лестничных клетках типа Н2 в высотных многофункциональных зданиях и комплексах; и) в нижние части атриумов, пассажей и других помещений, защищаемых системами вытяжной противодымной вентиляции, для возмещения объемов удаляемых из них продуктов горения; к) в тамбур-шлюзы, отделяющие помещения хранения автомобилей закрытых надземных и подземных автостоянок от помещений иного назначения; л) в тамбур-шлюзы, отделяющие помещения хранения автомобилей от изолированных рамп подземных автостоянок, или в сопловые аппараты воздушных завес, устанавливаемые над воротами изолированных рамп со стороны помещений хранения автомобилей подземных автостоянок (как равнозначные по технической эффективности варианты защиты); м) в тамбур-шлюзы при выходах из незадымляемых лестничных клеток типа Н2 в вестибюли зданий различного назначения; н) в тамбур-шлюзы (лифтовые холлы) при выходах из лифтов в цокольные, подземные этажи зданий различного назначения; о) в тамбур-шлюзы в противопожарной стене 1-го типа. п) в помещения зон безопасности; р) в машинные помещения лифтов в зданиях категорий А и Б, кроме лифтовых шахт, в которых при пожаре поддерживается избыточное давление воздуха.

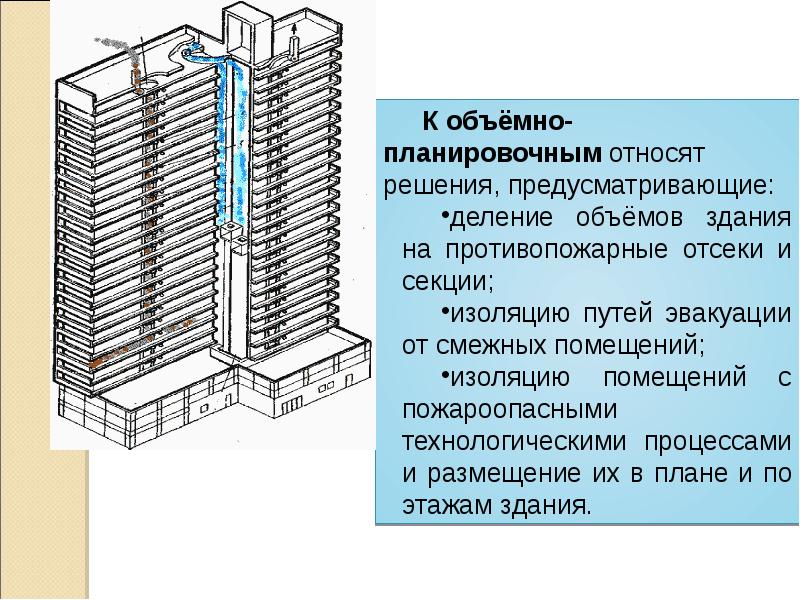

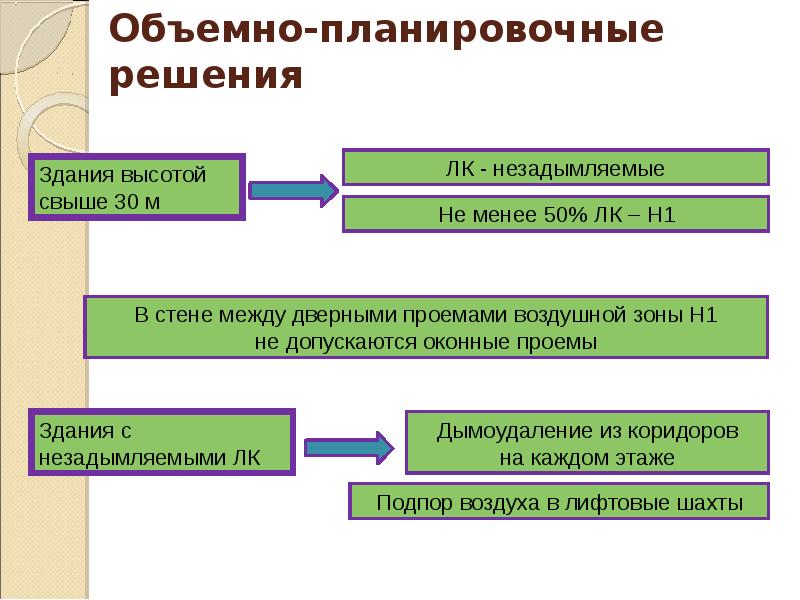

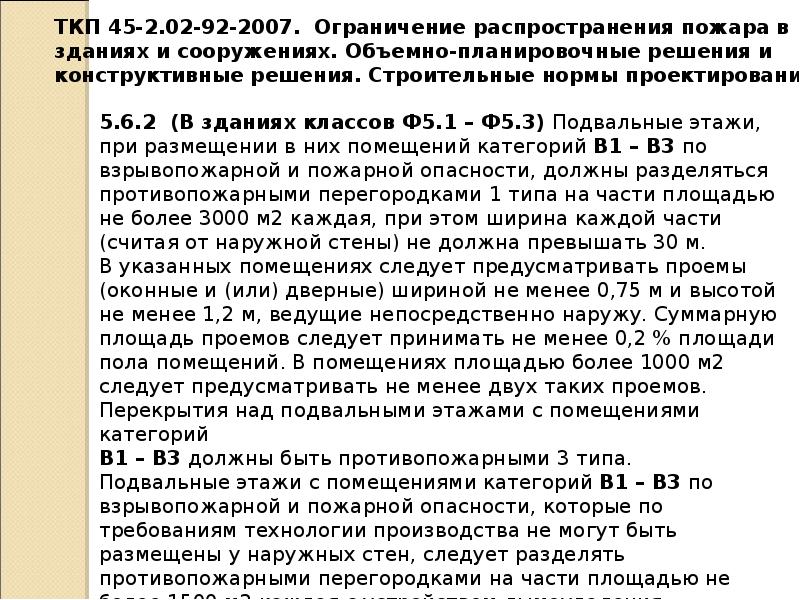

Объемно-планировочные решения

Объемно-планировочные решения

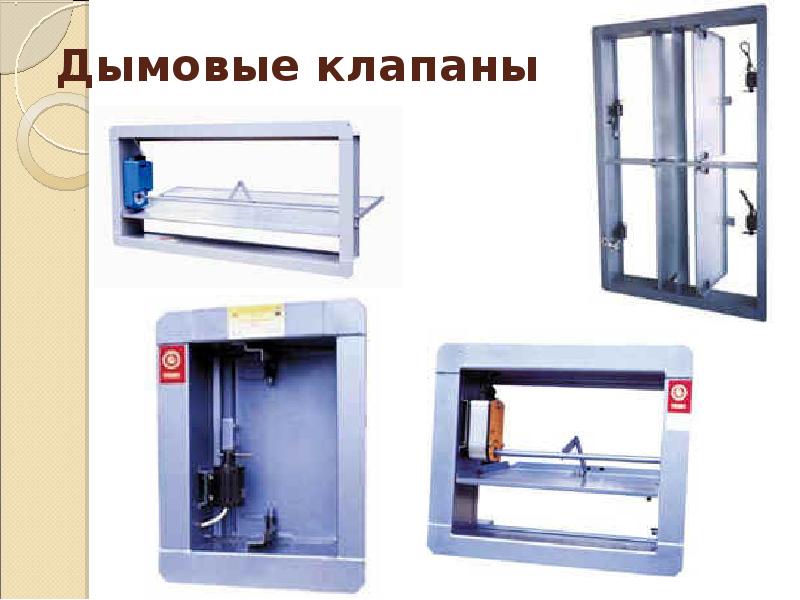

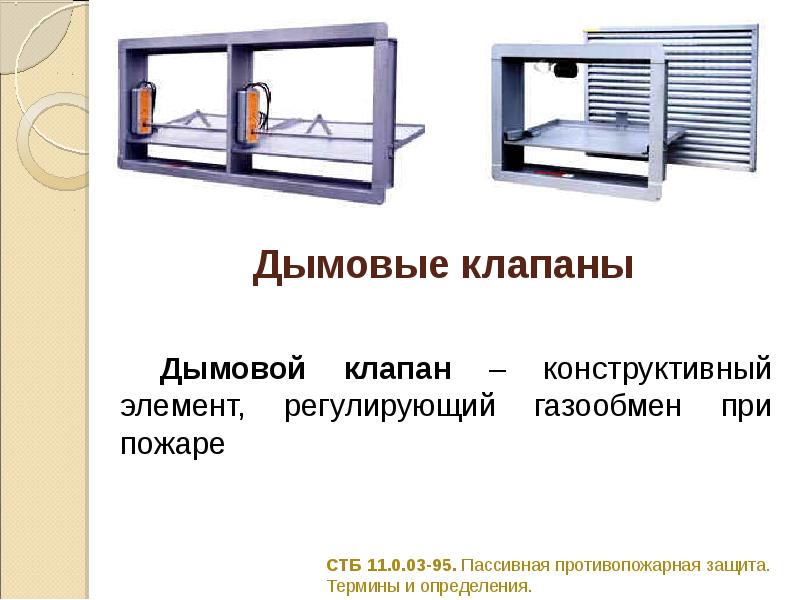

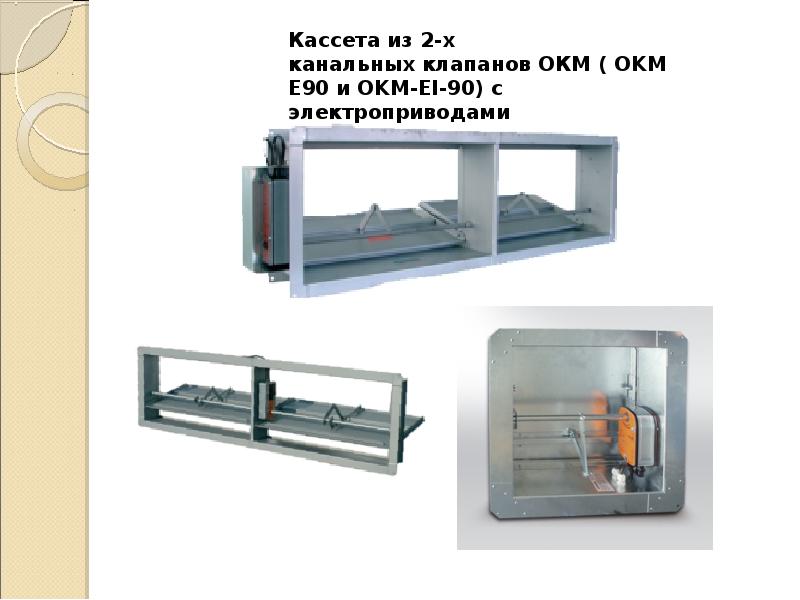

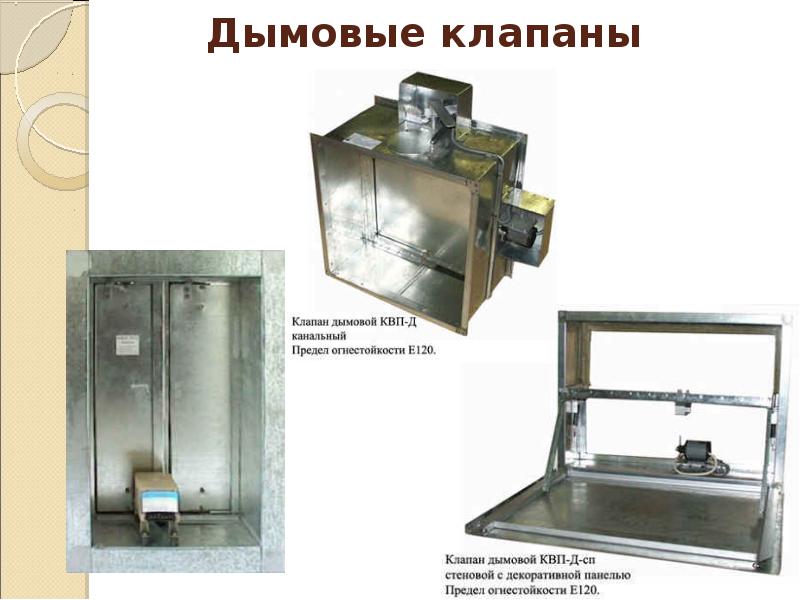

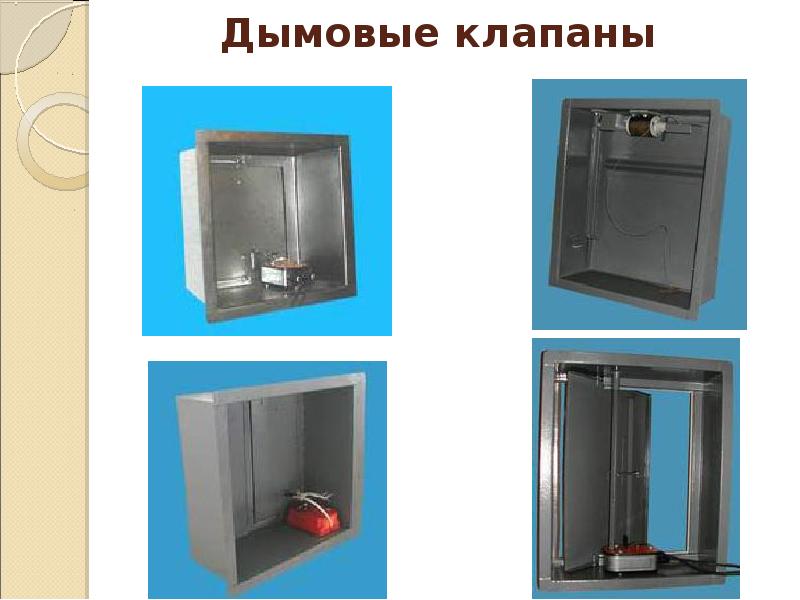

Дымовые клапаны

Дымовые клапаны

Дымовые клапаны

Дымовые клапаны

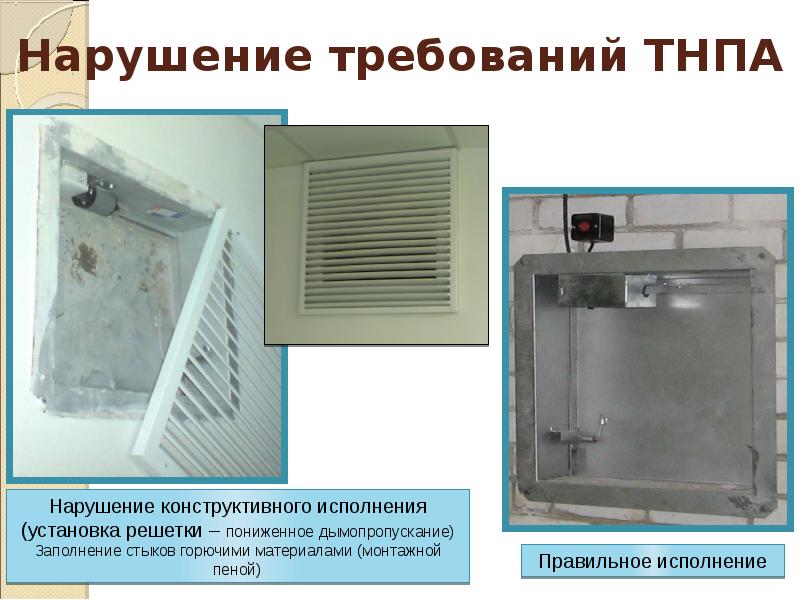

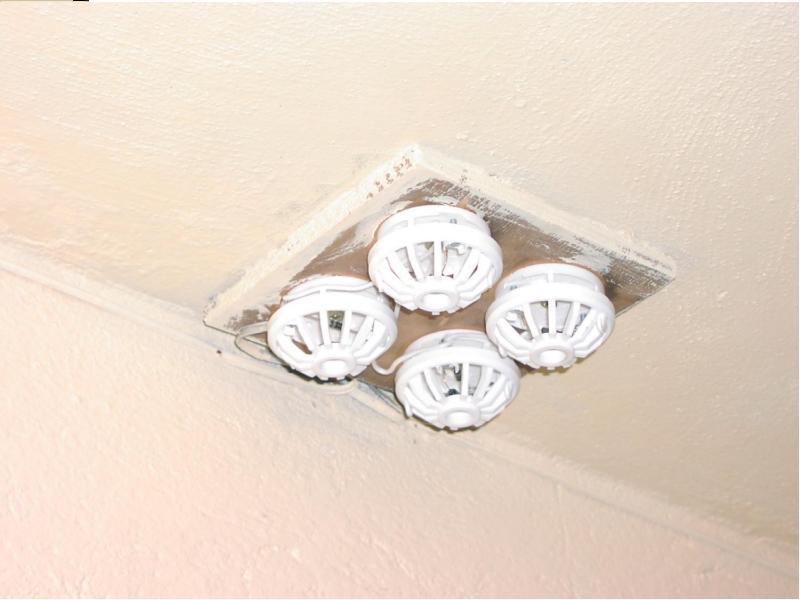

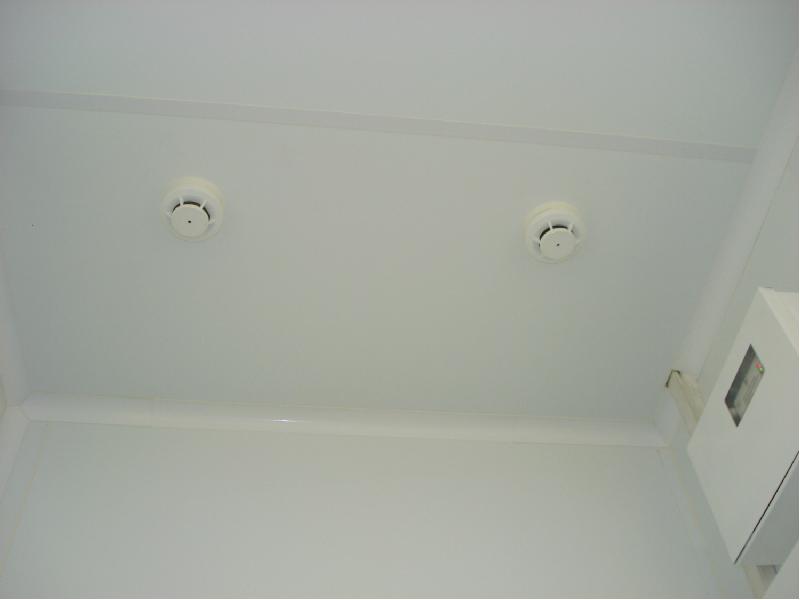

Нарушение требований ТНПА

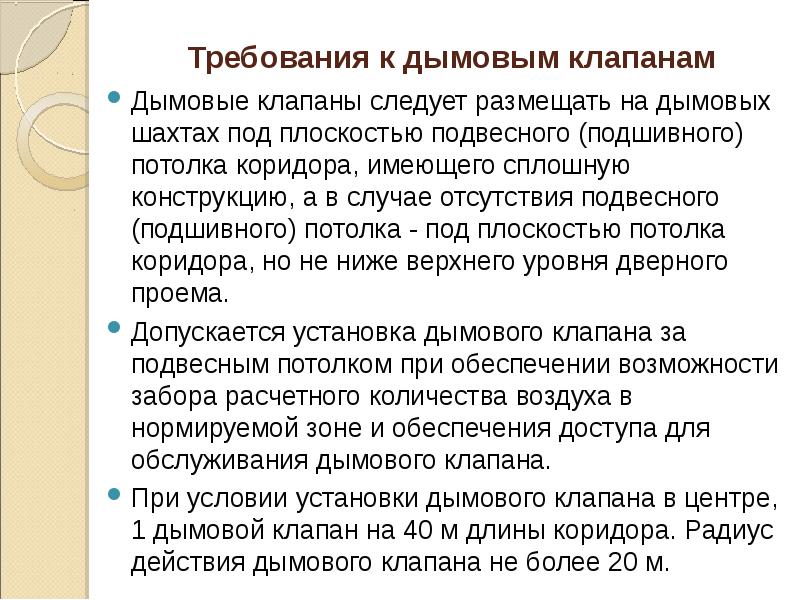

Требования к дымовым клапанам Дымовые клапаны следует размещать на дымовых шахтах под плоскостью подвесного (подшивного) потолка коридора, имеющего сплошную конструкцию, а в случае отсутствия подвесного (подшивного) потолка - под плоскостью потолка коридора, но не ниже верхнего уровня дверного проема. Допускается установка дымового клапана за подвесным потолком при обеспечении возможности забора расчетного количества воздуха в нормируемой зоне и обеспечения доступа для обслуживания дымового клапана. При условии установки дымового клапана в центре, 1 дымовой клапан на 40 м длины коридора. Радиус действия дымового клапана не более 20 м.

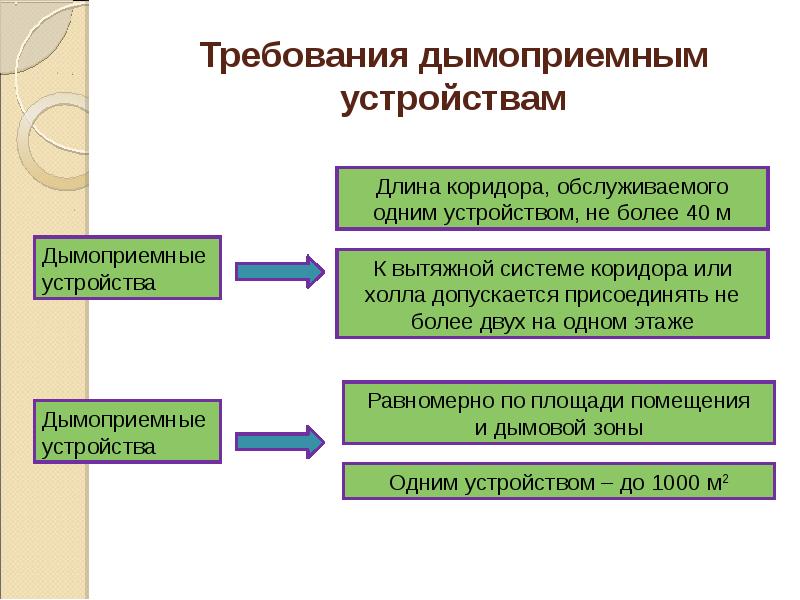

Требования дымоприемным устройствам

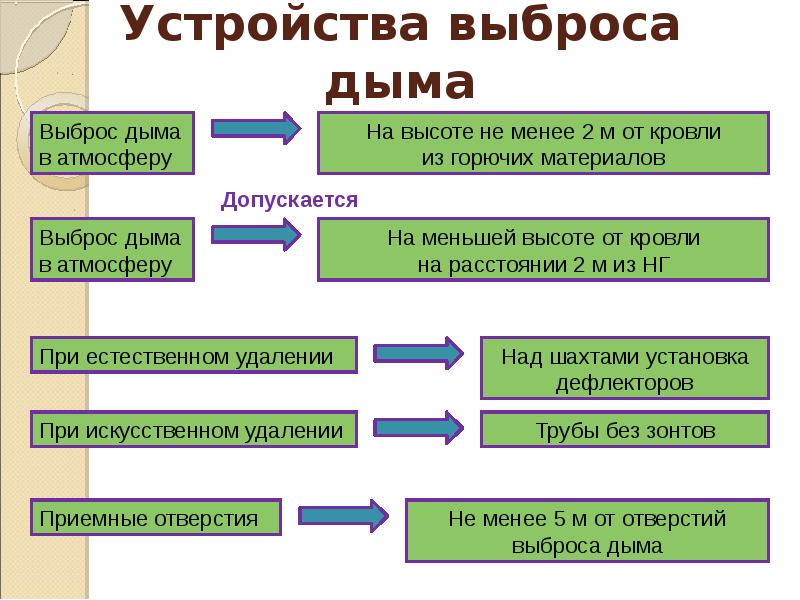

Устройства выброса дыма

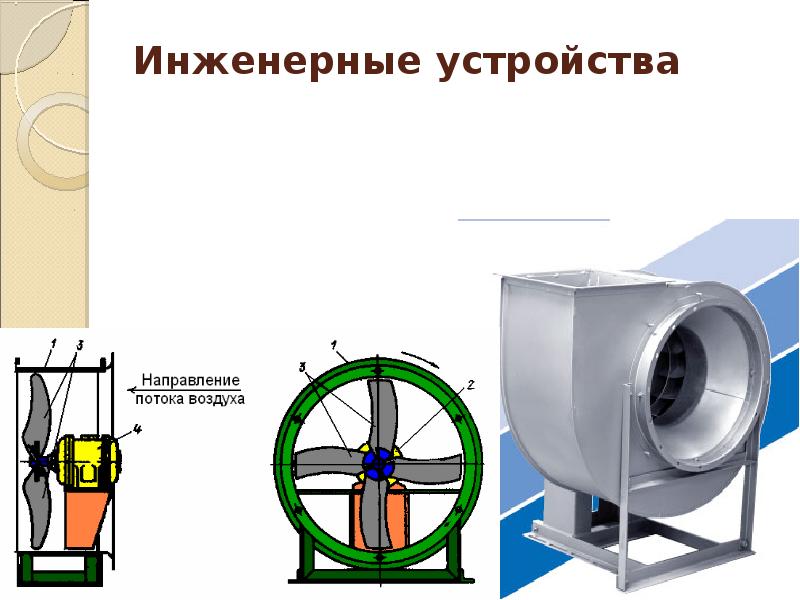

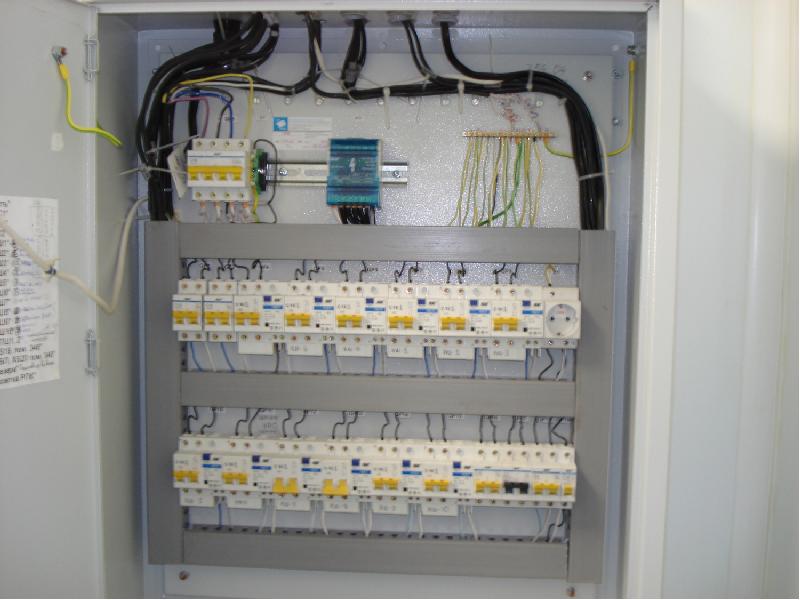

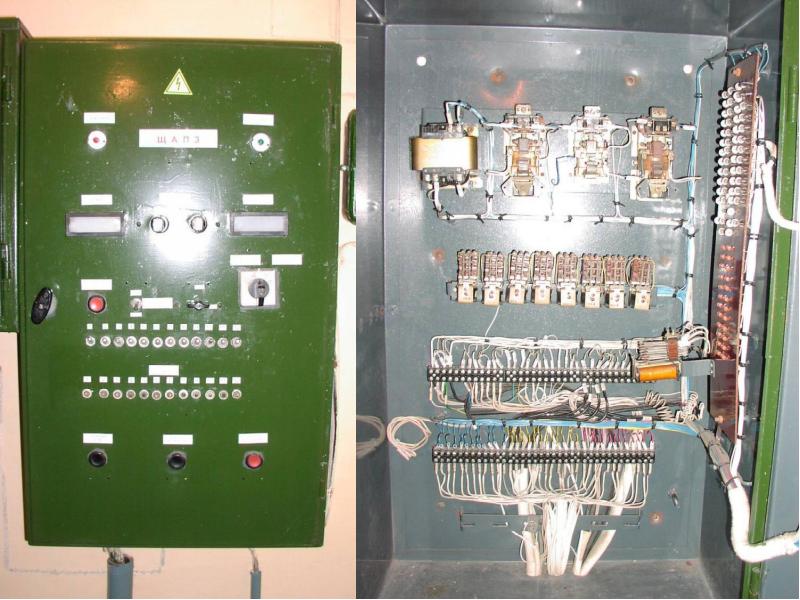

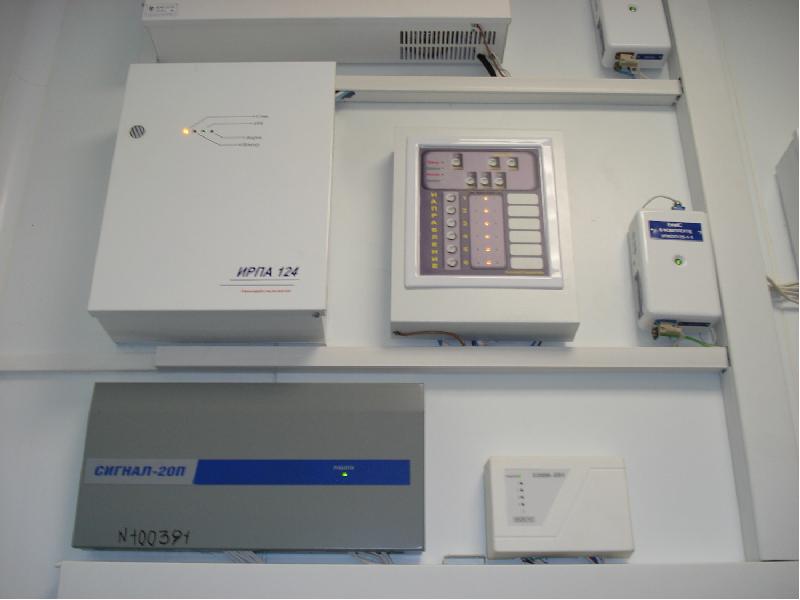

Инженерные устройства

Подача воздуха при пожаре

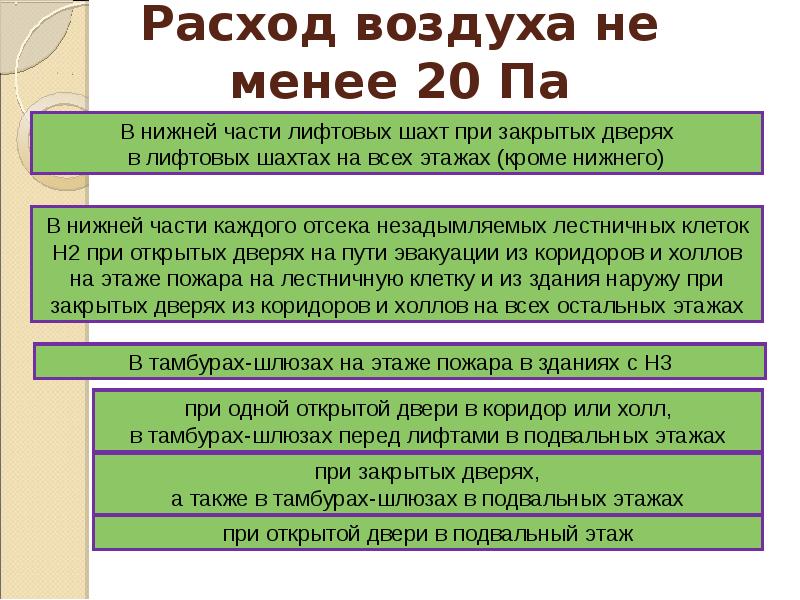

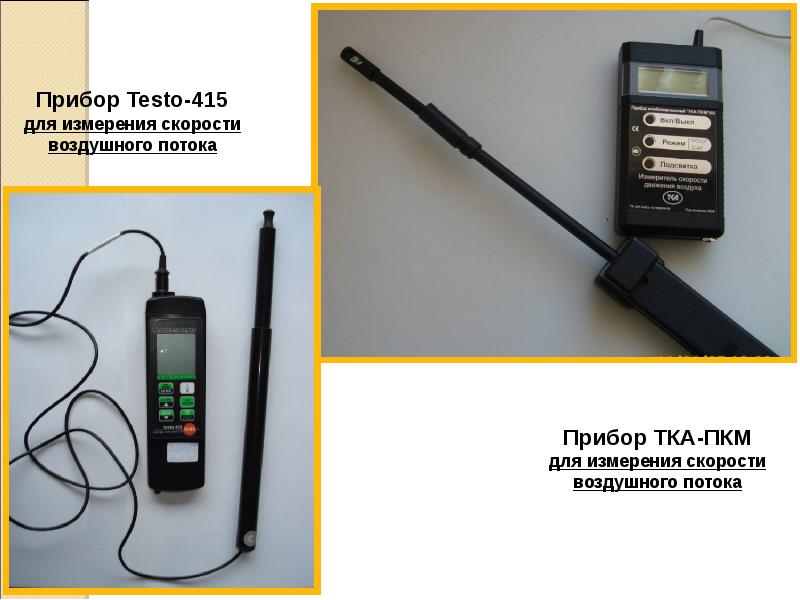

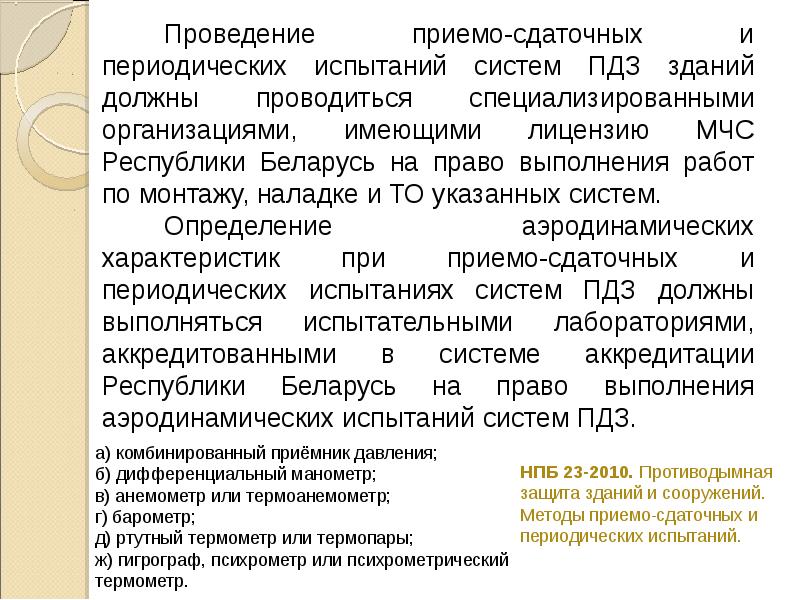

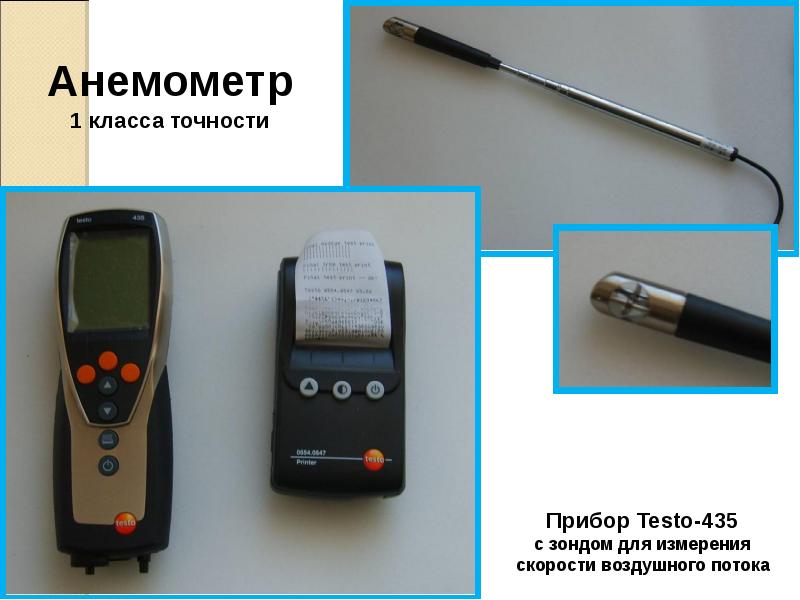

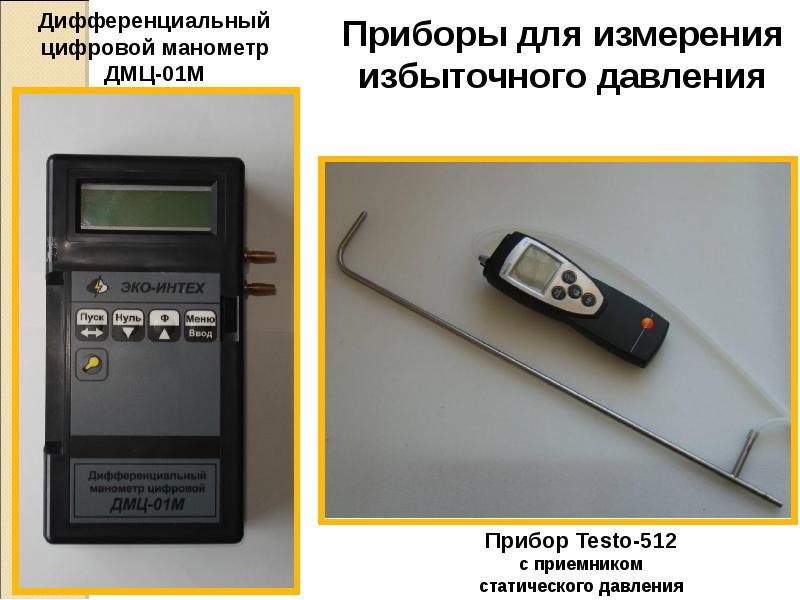

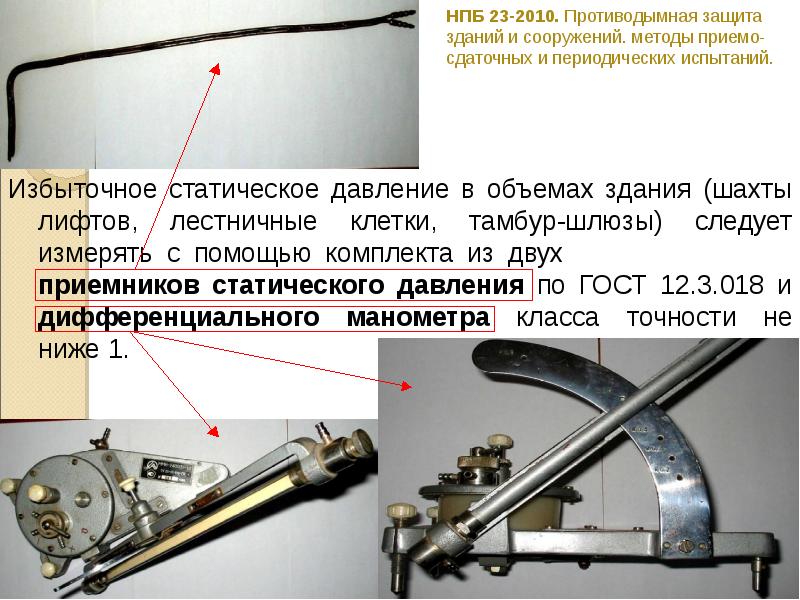

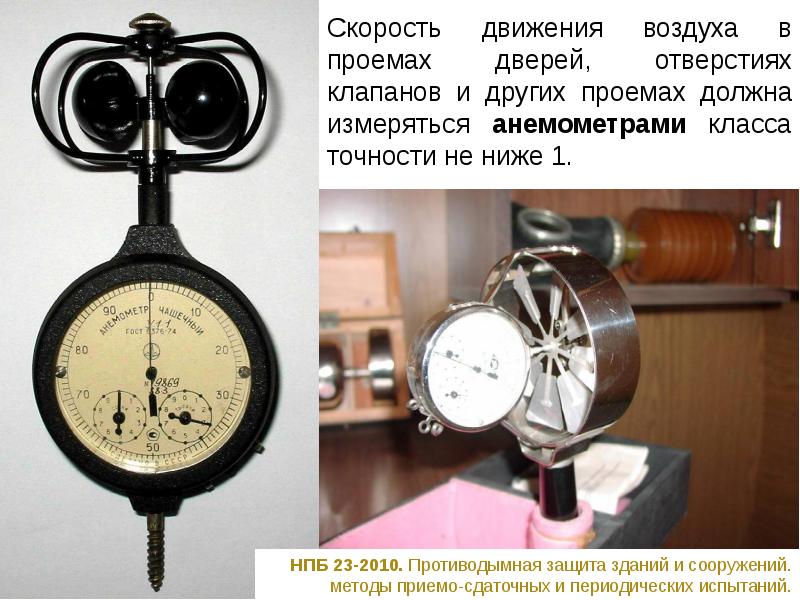

Расход воздуха не менее 20 Па

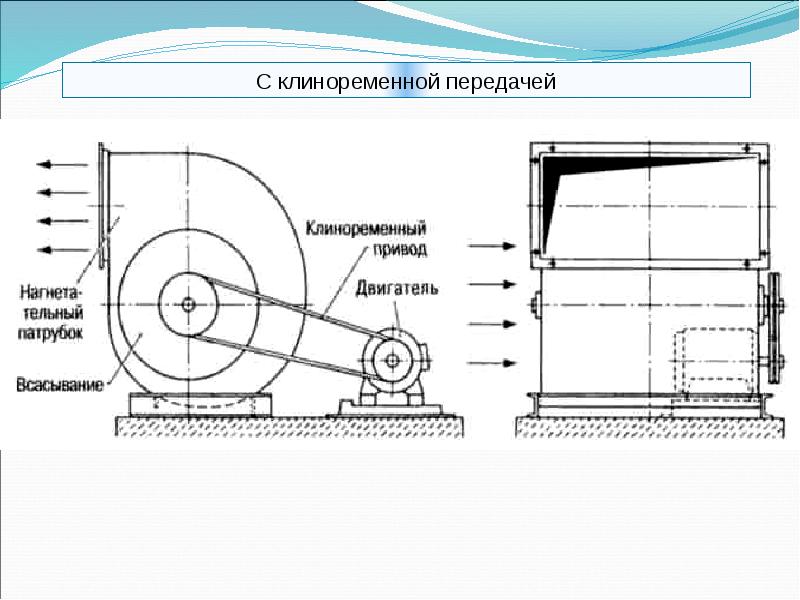

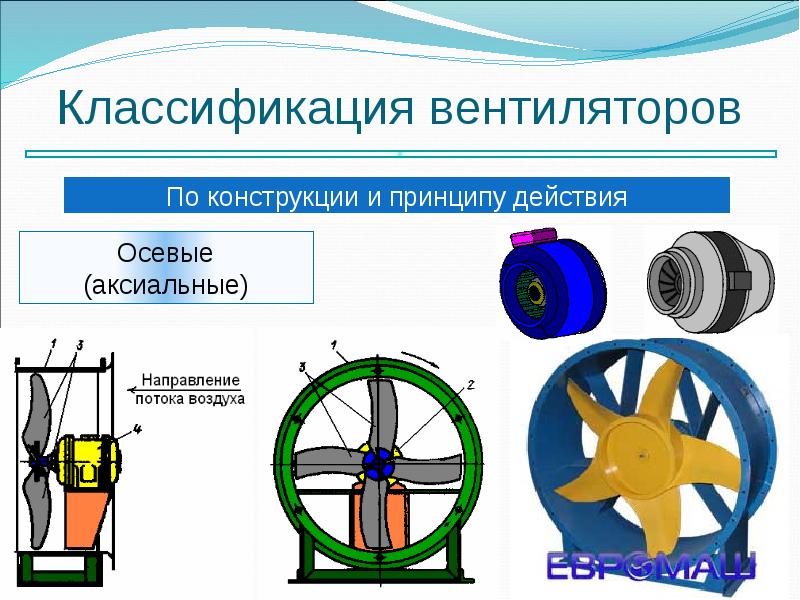

Классификация вентиляторов

Классификация вентиляторов

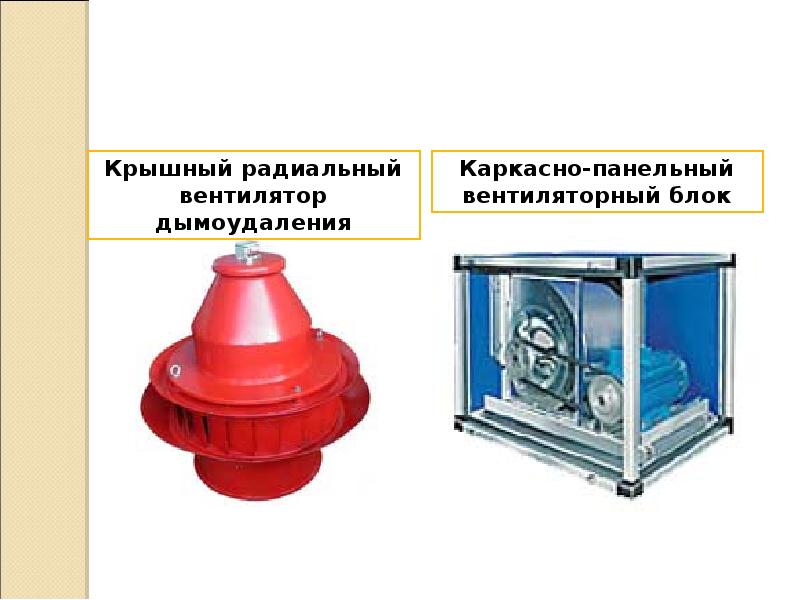

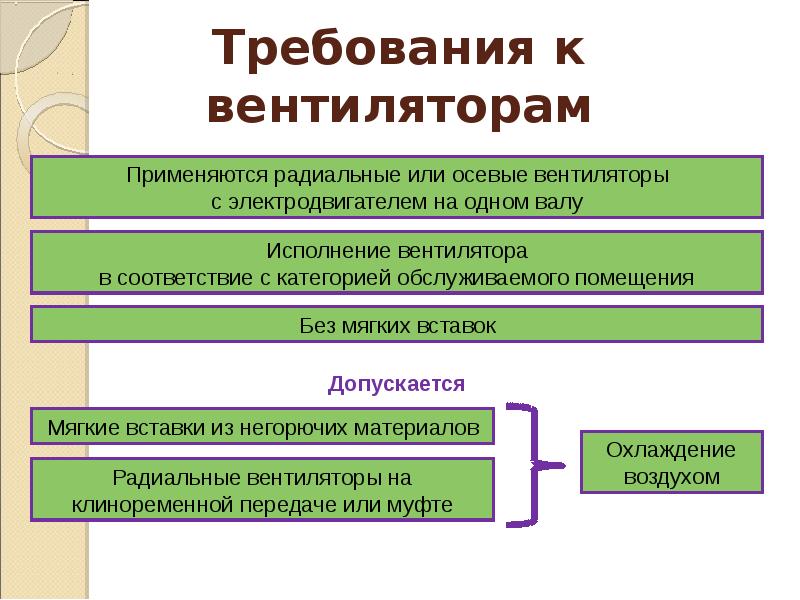

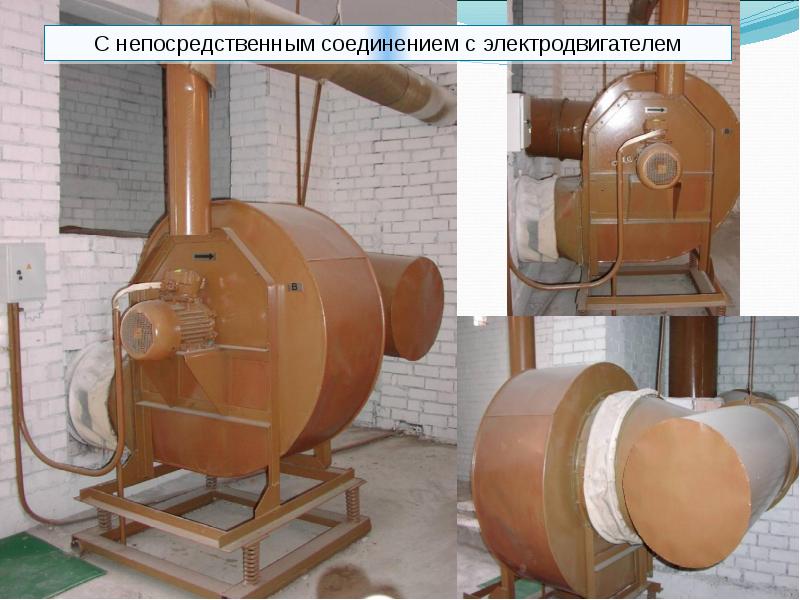

Требования к вентиляторам

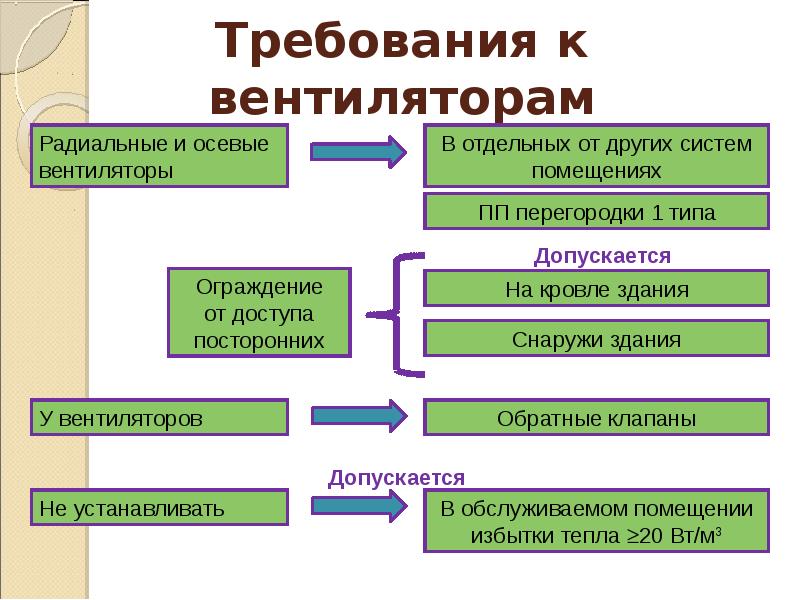

Требования к вентиляторам

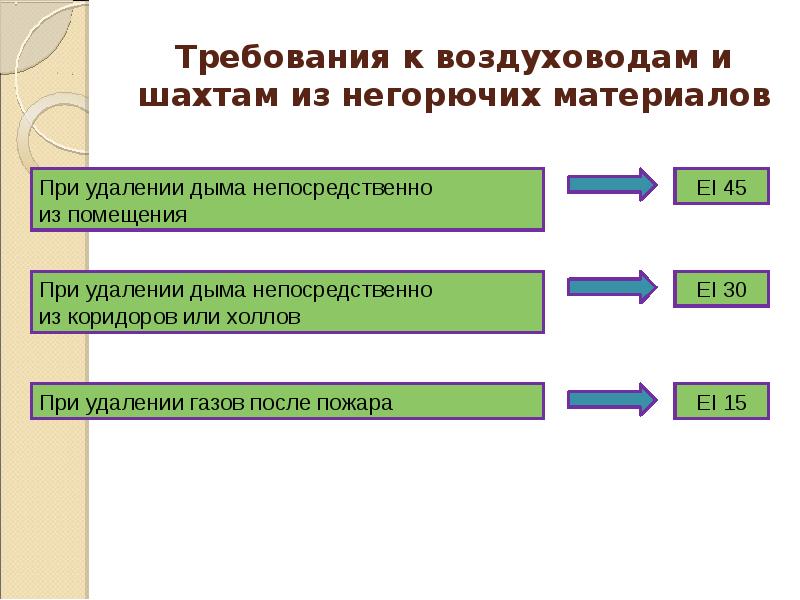

Требования к воздуховодам и шахтам из негорючих материалов
