Ремонт почвообрабатывающих, посевных и посадочных машин презентация

Ремонт почвообрабатывающих, посевных и посадочных машин

План занятия Вопрос 1 Заточка рабочих органов. Вопрос 2 Восстановление рабочих органов наплавкой твердых сплавов. Вопрос 3 Восстановление почворежущих деталей кузнечным способом. Вопрос 4 Восстановление почворежущих деталей постановкой дополнительных элементов. Вопрос 5 Восстановление деталей с местным износом. Вопрос 6 Особенности сборки и регулировки почвообрабатывающих машин. Вопрос 7 Особенности сборки посевных и посадочных машин.

Восстановление почворежущих рабочих органов. Восстановление почворежущих рабочих органов. Характерными неисправностями лемехов, лап культиваторов, дисков и других рабочих органов являются затупление лезвия и увеличение ширины затылочной фаски. Интенсивность и характер изнашивания одних и тех же рабочих органов зависит от плотности почвы, вида абразивных частиц, находящихся в ней, механических свойств растений, материала лезвия и др.

Состояние лап культиваторов, дисковых почворежущих рабочих органов, выполняющих одновременно и срез растений, оценивают по толщине лезвия на расстоянии 0,5 мм от его вершины (установочная высота). Допускается затупление лезвий лап и дисков до 1,0-1,5 мм. Состояние лап культиваторов, дисковых почворежущих рабочих органов, выполняющих одновременно и срез растений, оценивают по толщине лезвия на расстоянии 0,5 мм от его вершины (установочная высота). Допускается затупление лезвий лап и дисков до 1,0-1,5 мм. Состояние рабочих органов машин, чувствительных к выглублению (лемехов плугов, оценивают в основном по ширине затылочной фаски и линейным размерам. Допускается увеличение ширины затылочной фаски до 6-8 мм и наклон ее к невзрыхленному слою почвы до 10°, при работе на тяжелых почвах - соответственно до 3-4 мм при угле наклона до 20°. Износ лемеха по ширине допускается до 10 мм, носка долотообразного лемеха до 20 мм.

Заточка рабочих органов Лезвие лемеха при затуплении затачивают с рабочей стороны до толщины 1,0—1,5 мм при ширине фаски 5—7 мм и угле заточки 2S-40°. Дисковый нож плуга затачивают до толщины лезвия 0,5 мм на заточном станке СЗУ-1 или на установках OP-3562, ОР-6112. Кроме того, заточку можно производить на приспособлении к токарному станку резцом с пластинкой из твердого сплава Т15К6.

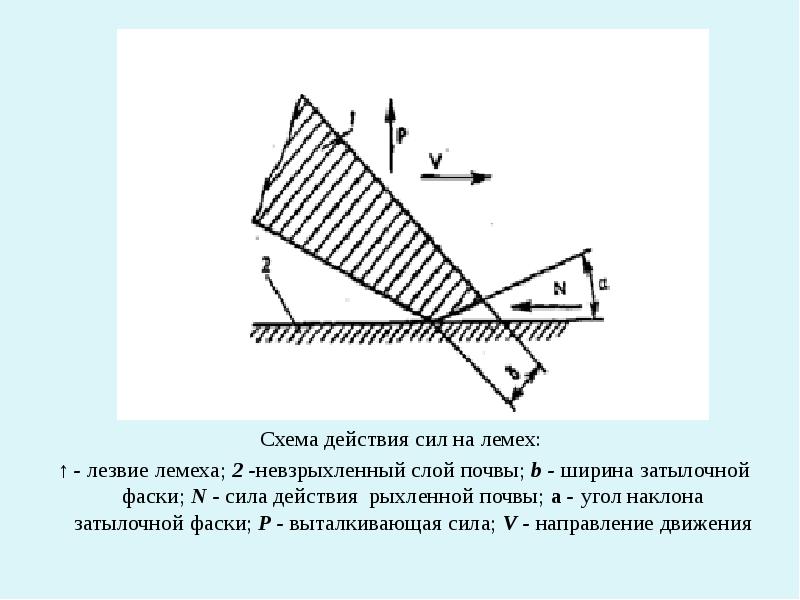

Схема действия сил на лемех: ↑ - лезвие лемеха; 2 -невзрыхленный слой почвы; b - ширина затылочной фаски; N - сила действия рыхленной почвы; a - угол наклона затылочной фаски; Р - выталкивающая сила; V - направление движения

Рыхлительные лапы культиваторов, затупившиеся при работе, затачивают на обдирочно-шлифовальном и универсальном заточном станке СЗУ-1 или на установке ОР-3562 с лицевой стороны под углом 20-25°. Толщина режущей кромки после заточки должна быть не более 1 мм. Рыхлительные лапы культиваторов, затупившиеся при работе, затачивают на обдирочно-шлифовальном и универсальном заточном станке СЗУ-1 или на установке ОР-3562 с лицевой стороны под углом 20-25°. Толщина режущей кромки после заточки должна быть не более 1 мм. Затупленные лезвия сферических дисков борон и лущильников затачивают с помощью приспособления на токарном станке с выпуклой стороны. Толщина лезвия после заточки должна быть не более 5 мм, угол заточки 35-37°.

Приспособление для заточки дисков: Приспособление для заточки дисков: 1 – оправка;2 – планшайба; 3 – диск; 4 – шайба; 5- зажимная гайка.

Восстановление рабочих органов наплавкой твердых сплавов. Лемеха а – наплавленный твердым сплавом; б – восстановленный приваркой лезвия 1 – лезвие; 2 – спинка; 3 – носок.

Взаимное расположение дискового ножа, корпуса плуга и предплужника.
