Реставрационные работы по усилению фундаментов Выполнил студент группы ст пгс 46-16з Мехтиев К.А.

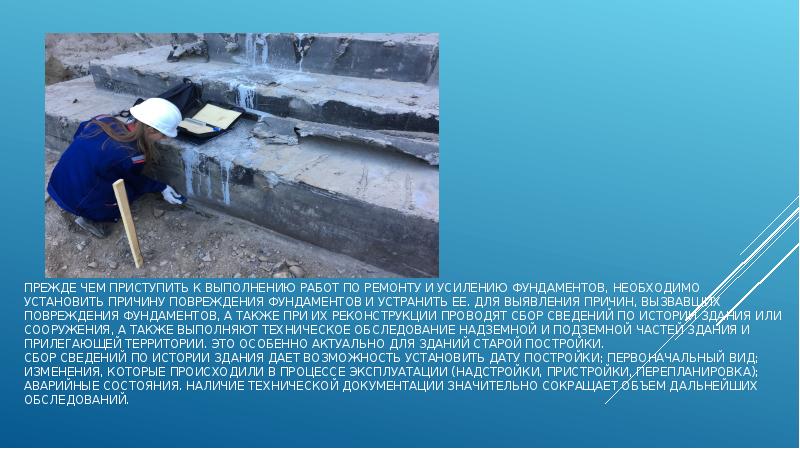

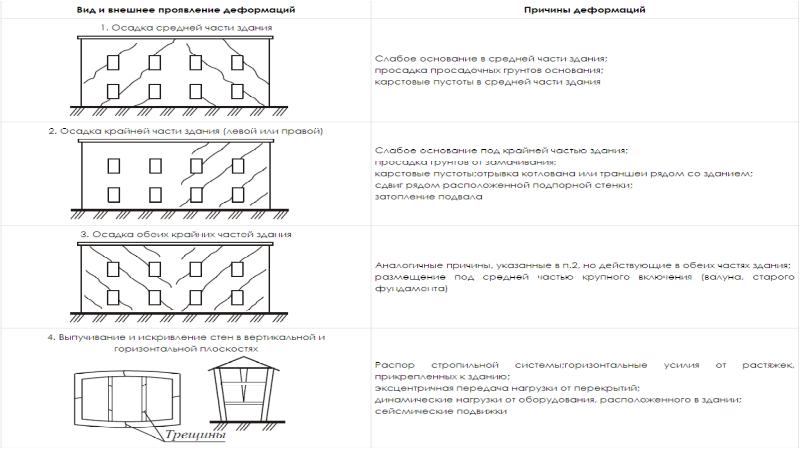

Прежде чем приступить к выполнению работ по ремонту и усилению фундаментов, необходимо установить причину повреждения фундаментов и устранить ее. Для выявления причин, вызвавших повреждения фундаментов, а также при их реконструкции проводят сбор сведений по истории здания или сооружения, а также выполняют техническое обследование надземной и подземной частей здания и прилегающей территории. Это особенно актуально для зданий старой постройки. Сбор сведений по истории здания дает возможность установить дату постройки; первоначальный вид; изменения, которые происходили в процессе эксплуатации (надстройки, пристройки, перепланировка); аварийные состояния. Наличие технической документации значительно сокращает объем дальнейших обследований.

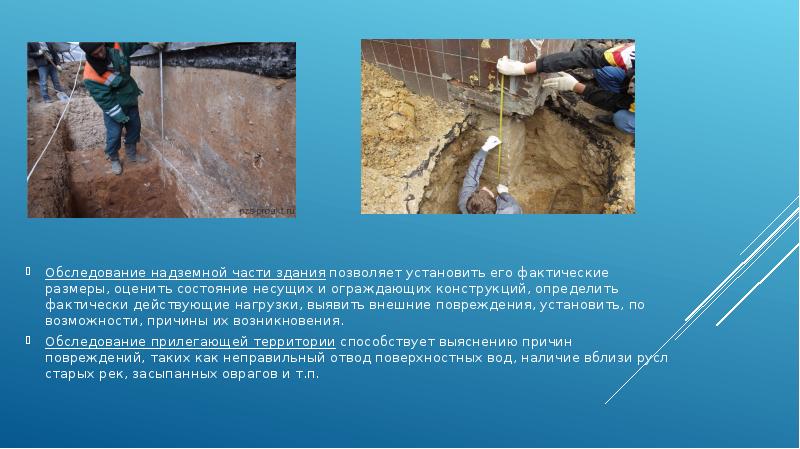

Обследование надземной части здания позволяет установить его фактические размеры, оценить состояние несущих и ограждающих конструкций, определить фактически действующие нагрузки, выявить внешние повреждения, установить, по возможности, причины их возникновения. Обследование надземной части здания позволяет установить его фактические размеры, оценить состояние несущих и ограждающих конструкций, определить фактически действующие нагрузки, выявить внешние повреждения, установить, по возможности, причины их возникновения. Обследование прилегающей территории способствует выяснению причин повреждений, таких как неправильный отвод поверхностных вод, наличие вблизи русл старых рек, засыпанных оврагов и т.п.

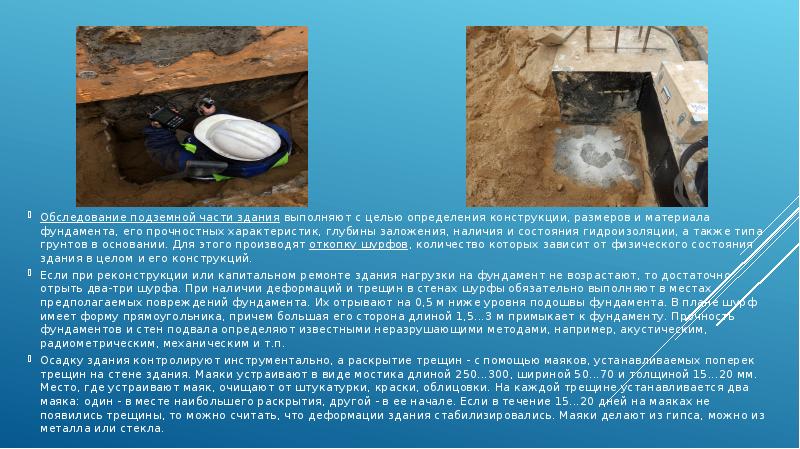

Обследование подземной части здания выполняют с целью определения конструкции, размеров и материала фундамента, его прочностных характеристик, глубины заложения, наличия и состояния гидроизоляции, а также типа грунтов в основании. Для этого производят откопку шурфов, количество которых зависит от физического состояния здания в целом и его конструкций. Обследование подземной части здания выполняют с целью определения конструкции, размеров и материала фундамента, его прочностных характеристик, глубины заложения, наличия и состояния гидроизоляции, а также типа грунтов в основании. Для этого производят откопку шурфов, количество которых зависит от физического состояния здания в целом и его конструкций. Если при реконструкции или капитальном ремонте здания нагрузки на фундамент не возрастают, то достаточно отрыть два-три шурфа. При наличии деформаций и трещин в стенах шурфы обязательно выполняют в местах предполагаемых повреждений фундамента. Их отрывают на 0,5 м ниже уровня подошвы фундамента. В плане шурф имеет форму прямоугольника, причем большая его сторона длиной 1,5...3 м примыкает к фундаменту. Прочность фундаментов и стен подвала определяют известными неразрушающими методами, например, акустическим, радиометрическим, механическим и т.п. Осадку здания контролируют инструментально, а раскрытие трещин - с помощью маяков, устанавливаемых поперек трещин на стене здания. Маяки устраивают в виде мостика длиной 250...300, шириной 50...70 и толщиной 15...20 мм. Место, где устраивают маяк, очищают от штукатурки, краски, облицовки. На каждой трещине устанавливается два маяка: один - в месте наибольшего раскрытия, другой - в ее начале. Если в течение 15...20 дней на маяках не появились трещины, то можно считать, что деформации здания стабилизировались. Маяки делают из гипса, можно из металла или стекла.

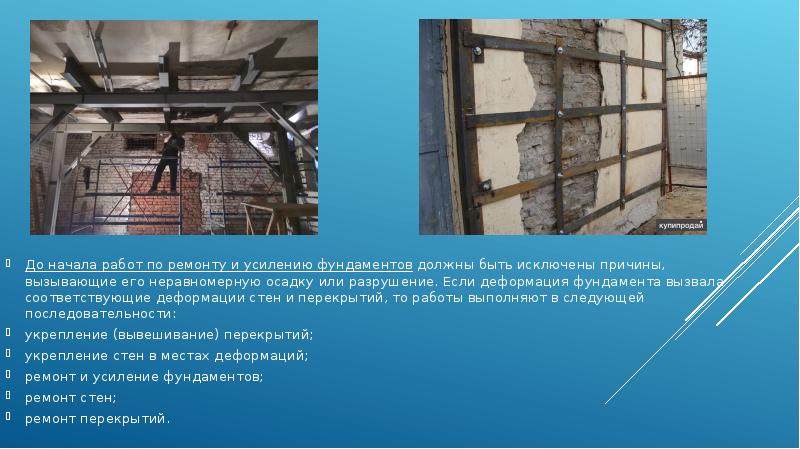

До начала работ по ремонту и усилению фундаментов должны быть исключены причины, вызывающие его неравномерную осадку или разрушение. Если деформация фундамента вызвала соответствующие деформации стен и перекрытий, то работы выполняют в следующей последовательности: До начала работ по ремонту и усилению фундаментов должны быть исключены причины, вызывающие его неравномерную осадку или разрушение. Если деформация фундамента вызвала соответствующие деформации стен и перекрытий, то работы выполняют в следующей последовательности: укрепление (вывешивание) перекрытий; укрепление стен в местах деформаций; ремонт и усиление фундаментов; ремонт стен; ремонт перекрытий.

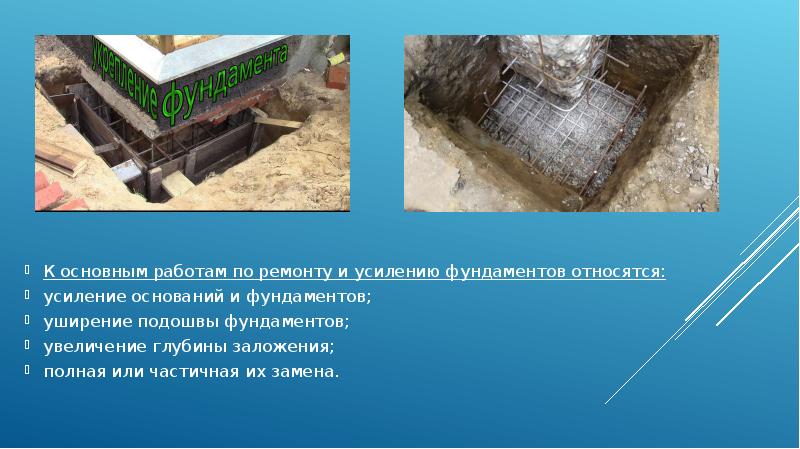

К основным работам по ремонту и усилению фундаментов относятся: К основным работам по ремонту и усилению фундаментов относятся: усиление оснований и фундаментов; уширение подошвы фундаментов; увеличение глубины заложения; полная или частичная их замена.

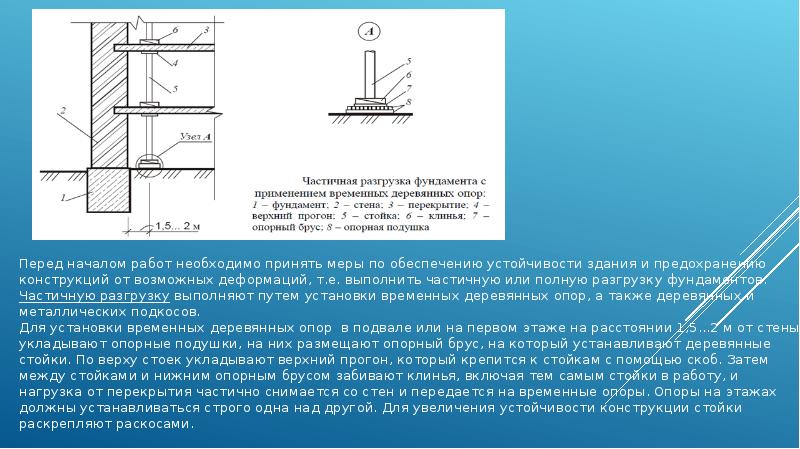

Перед началом работ необходимо принять меры по обеспечению устойчивости здания и предохранению конструкций от возможных деформаций, т.е. выполнить частичную или полную разгрузку фундаментов. Частичную разгрузку выполняют путем установки временных деревянных опор, а также деревянных и металлических подкосов. Для установки временных деревянных опор в подвале или на первом этаже на расстоянии 1,5...2 м от стены укладывают опорные подушки, на них размещают опорный брус, на который устанавливают деревянные стойки. По верху стоек укладывают верхний прогон, который крепится к стойкам с помощью скоб. Затем между стойками и нижним опорным брусом забивают клинья, включая тем самым стойки в работу, и нагрузка от перекрытия частично снимается со стен и передается на временные опоры. Опоры на этажах должны устанавливаться строго одна над другой. Для увеличения устойчивости конструкции стойки раскрепляют раскосами. Перед началом работ необходимо принять меры по обеспечению устойчивости здания и предохранению конструкций от возможных деформаций, т.е. выполнить частичную или полную разгрузку фундаментов. Частичную разгрузку выполняют путем установки временных деревянных опор, а также деревянных и металлических подкосов. Для установки временных деревянных опор в подвале или на первом этаже на расстоянии 1,5...2 м от стены укладывают опорные подушки, на них размещают опорный брус, на который устанавливают деревянные стойки. По верху стоек укладывают верхний прогон, который крепится к стойкам с помощью скоб. Затем между стойками и нижним опорным брусом забивают клинья, включая тем самым стойки в работу, и нагрузка от перекрытия частично снимается со стен и передается на временные опоры. Опоры на этажах должны устанавливаться строго одна над другой. Для увеличения устойчивости конструкции стойки раскрепляют раскосами.

Полную разгрузку фундаментов осуществляют с помощью металлических балок (рандбалок), заделываемых в кладку стены, а также поперечных металлических или железобетонных балок. Рандбалки устанавливают выше обреза фундамента в заранее пробитые с обеих сторон стены штрабы на постель из цементно-песчаного раствора. Штрабы необходимо пробивать под тычковым рядом кирпичной кладки. Временное закрепление рандбалки в штрабе выполняют клиньями. В поперечном направлении через 1,5...2 м балки стягивают болтами диаметром 20...25 мм. Пространство между временно закрепленной балкой и стеной заполняют цементно-песчаным раствором состава 1:3. Стыки рандбалок по фронту соединяют накладками на электросварке. В этом случае нагрузка передается на соседние участки фундамента. Полную разгрузку фундаментов осуществляют с помощью металлических балок (рандбалок), заделываемых в кладку стены, а также поперечных металлических или железобетонных балок. Рандбалки устанавливают выше обреза фундамента в заранее пробитые с обеих сторон стены штрабы на постель из цементно-песчаного раствора. Штрабы необходимо пробивать под тычковым рядом кирпичной кладки. Временное закрепление рандбалки в штрабе выполняют клиньями. В поперечном направлении через 1,5...2 м балки стягивают болтами диаметром 20...25 мм. Пространство между временно закрепленной балкой и стеной заполняют цементно-песчаным раствором состава 1:3. Стыки рандбалок по фронту соединяют накладками на электросварке. В этом случае нагрузка передается на соседние участки фундамента. На поперечные балки стены вывешивают следующим образом. В нижней части стены вблизи верхнего обреза фундамента через 2...3 м пробивают сквозные отверстия, в которые заводят поперечные балки. Под каждой поперечной балкой устраивают две опорные подушки на уплотненном основании. Передача нагрузки на опорные подушки осуществляется через продольные балки с помощью клиньев или домкратов. При неудовлетворительном состоянии стены ее предварительно усиливают путем установки рандбалок, которые располагаются выше пробиваемых отверстий.

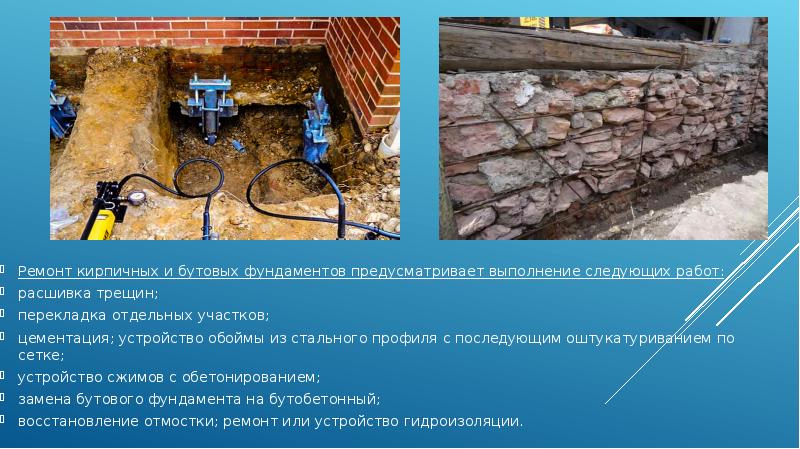

Ремонт кирпичных и бутовых фундаментов предусматривает выполнение следующих работ: Ремонт кирпичных и бутовых фундаментов предусматривает выполнение следующих работ: расшивка трещин; перекладка отдельных участков; цементация; устройство обоймы из стального профиля с последующим оштукатуриванием по сетке; устройство сжимов с обетонированием; замена бутового фундамента на бутобетонный; восстановление отмостки; ремонт или устройство гидроизоляции.

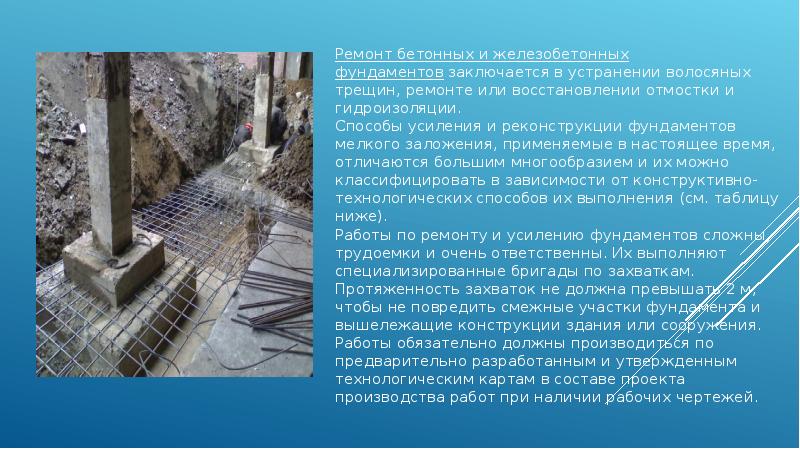

Ремонт бетонных и железобетонных фундаментов заключается в устранении волосяных трещин, ремонте или восстановлении отмостки и гидроизоляции. Способы усиления и реконструкции фундаментов мелкого заложения, применяемые в настоящее время, отличаются большим многообразием и их можно классифицировать в зависимости от конструктивно-технологических способов их выполнения (см. таблицу ниже). Работы по ремонту и усилению фундаментов сложны, трудоемки и очень ответственны. Их выполняют специализированные бригады по захваткам. Протяженность захваток не должна превышать 2 м, чтобы не повредить смежные участки фундамента и вышележащие конструкции здания или сооружения. Работы обязательно должны производиться по предварительно разработанным и утвержденным технологическим картам в составе проекта производства работ при наличии рабочих чертежей. Ремонт бетонных и железобетонных фундаментов заключается в устранении волосяных трещин, ремонте или восстановлении отмостки и гидроизоляции. Способы усиления и реконструкции фундаментов мелкого заложения, применяемые в настоящее время, отличаются большим многообразием и их можно классифицировать в зависимости от конструктивно-технологических способов их выполнения (см. таблицу ниже). Работы по ремонту и усилению фундаментов сложны, трудоемки и очень ответственны. Их выполняют специализированные бригады по захваткам. Протяженность захваток не должна превышать 2 м, чтобы не повредить смежные участки фундамента и вышележащие конструкции здания или сооружения. Работы обязательно должны производиться по предварительно разработанным и утвержденным технологическим картам в составе проекта производства работ при наличии рабочих чертежей.

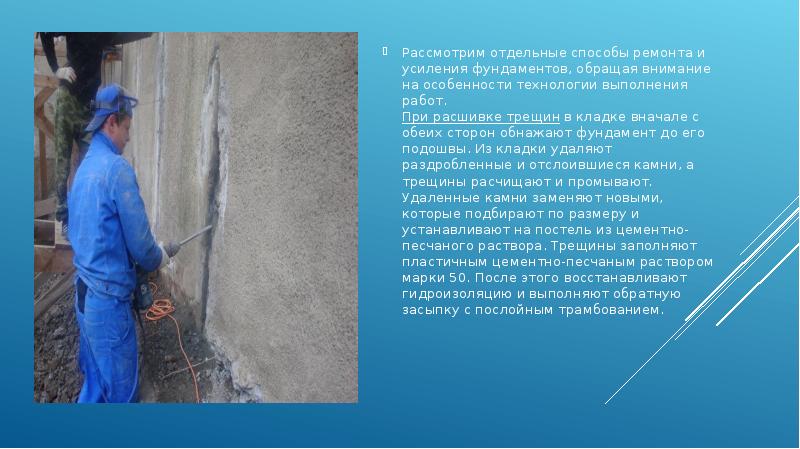

Рассмотрим отдельные способы ремонта и усиления фундаментов, обращая внимание на особенности технологии выполнения работ. При расшивке трещин в кладке вначале с обеих сторон обнажают фундамент до его подошвы. Из кладки удаляют раздробленные и отслоившиеся камни, а трещины расчищают и промывают. Удаленные камни заменяют новыми, которые подбирают по размеру и устанавливают на постель из цементно-песчаного раствора. Трещины заполняют пластичным цементно-песчаным раствором марки 50. После этого восстанавливают гидроизоляцию и выполняют обратную засыпку с послойным трамбованием. Рассмотрим отдельные способы ремонта и усиления фундаментов, обращая внимание на особенности технологии выполнения работ. При расшивке трещин в кладке вначале с обеих сторон обнажают фундамент до его подошвы. Из кладки удаляют раздробленные и отслоившиеся камни, а трещины расчищают и промывают. Удаленные камни заменяют новыми, которые подбирают по размеру и устанавливают на постель из цементно-песчаного раствора. Трещины заполняют пластичным цементно-песчаным раствором марки 50. После этого восстанавливают гидроизоляцию и выполняют обратную засыпку с послойным трамбованием.

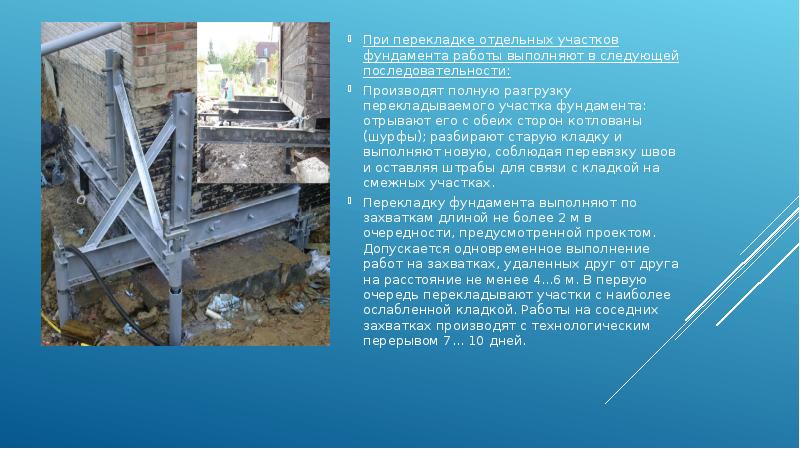

При перекладке отдельных участков фундамента работы выполняют в следующей последовательности: При перекладке отдельных участков фундамента работы выполняют в следующей последовательности: Производят полную разгрузку перекладываемого участка фундамента: отрывают его с обеих сторон котлованы (шурфы); разбирают старую кладку и выполняют новую, соблюдая перевязку швов и оставляя штрабы для связи с кладкой на смежных участках. Перекладку фундамента выполняют по захваткам длиной не более 2 м в очередности, предусмотренной проектом. Допускается одновременное выполнение работ на захватках, удаленных друг от друга на расстояние не менее 4...6 м. В первую очередь перекладывают участки с наиболее ослабленной кладкой. Работы на соседних захватках производят с технологическим перерывом 7... 10 дней.

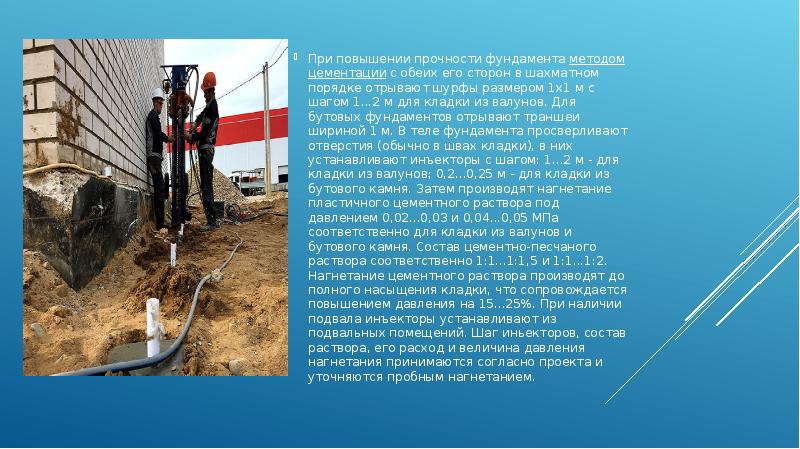

При повышении прочности фундамента методом цементации с обеих его сторон в шахматном порядке отрывают шурфы размером 1x1 м с шагом 1...2 м для кладки из валунов. Для бутовых фундаментов отрывают траншеи шириной 1 м. В теле фундамента просверливают отверстия (обычно в швах кладки), в них устанавливают инъекторы с шагом: 1...2 м - для кладки из валунов; 0,2...0,25 м - для кладки из бутового камня. Затем производят нагнетание пластичного цементного раствора под давлением 0,02...0,03 и 0,04...0,05 МПа соответственно для кладки из валунов и бутового камня. Состав цементно-песчаного раствора соответственно 1:1...1:1,5 и 1:1...1:2. Нагнетание цементного раствора производят до полного насыщения кладки, что сопровождается повышением давления на 15...25%. При наличии подвала инъекторы устанавливают из подвальных помещений. Шаг иньекторов, состав раствора, его расход и величина давления нагнетания принимаются согласно проекта и уточняются пробным нагнетанием. При повышении прочности фундамента методом цементации с обеих его сторон в шахматном порядке отрывают шурфы размером 1x1 м с шагом 1...2 м для кладки из валунов. Для бутовых фундаментов отрывают траншеи шириной 1 м. В теле фундамента просверливают отверстия (обычно в швах кладки), в них устанавливают инъекторы с шагом: 1...2 м - для кладки из валунов; 0,2...0,25 м - для кладки из бутового камня. Затем производят нагнетание пластичного цементного раствора под давлением 0,02...0,03 и 0,04...0,05 МПа соответственно для кладки из валунов и бутового камня. Состав цементно-песчаного раствора соответственно 1:1...1:1,5 и 1:1...1:2. Нагнетание цементного раствора производят до полного насыщения кладки, что сопровождается повышением давления на 15...25%. При наличии подвала инъекторы устанавливают из подвальных помещений. Шаг иньекторов, состав раствора, его расход и величина давления нагнетания принимаются согласно проекта и уточняются пробным нагнетанием.

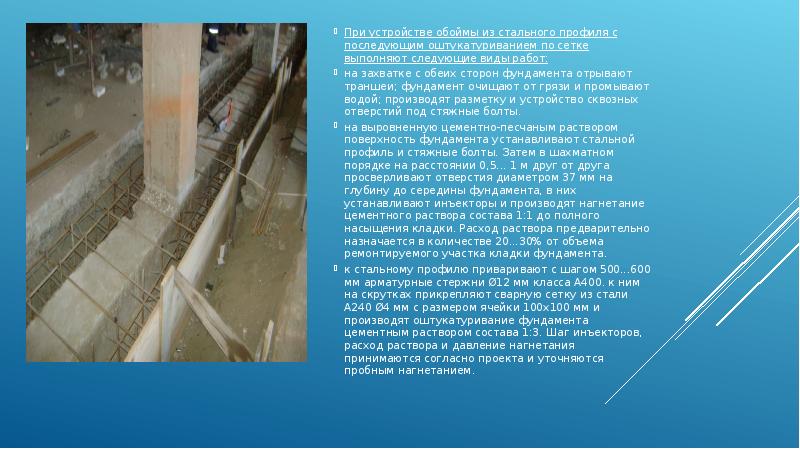

При устройстве обоймы из стального профиля с последующим оштукатуриванием по сетке выполняют следующие виды работ: При устройстве обоймы из стального профиля с последующим оштукатуриванием по сетке выполняют следующие виды работ: на захватке с обеих сторон фундамента отрывают траншеи; фундамент очищают от грязи и промывают водой; производят разметку и устройство сквозных отверстий под стяжные болты. на выровненную цементно-песчаным раствором поверхность фундамента устанавливают стальной профиль и стяжные болты. Затем в шахматном порядке на расстоянии 0,5... 1 м друг от друга просверливают отверстия диаметром 37 мм на глубину до середины фундамента, в них устанавливают инъекторы и производят нагнетание цементного раствора состава 1:1 до полного насыщения кладки. Расход раствора предварительно назначается в количестве 20...30% от объема ремонтируемого участка кладки фундамента. к стальному профилю приваривают с шагом 500...600 мм арматурные стержни Ø12 мм класса А400. к ним на скрутках прикрепляют сварную сетку из стали А240 Ø4 мм с размером ячейки 100x100 мм и производят оштукатуривание фундамента цементным раствором состава 1:3. Шаг инъекторов, расход раствора и давление нагнетания принимаются согласно проекта и уточняются пробным нагнетанием.

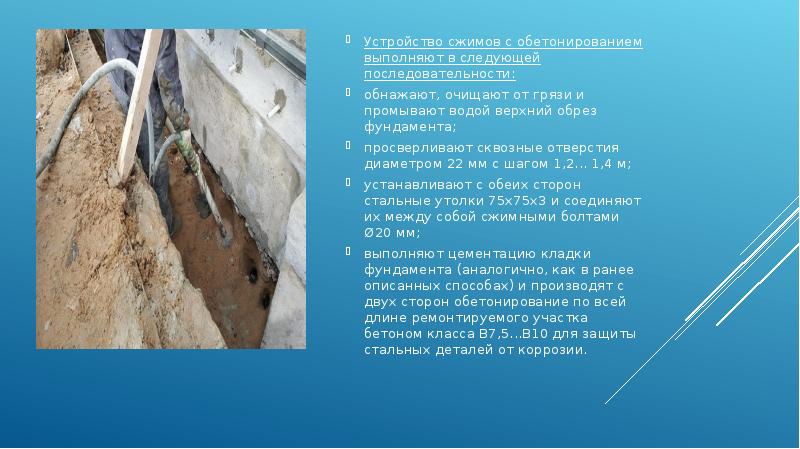

Устройство сжимов с обетонированием выполняют в следующей последовательности: Устройство сжимов с обетонированием выполняют в следующей последовательности: обнажают, очищают от грязи и промывают водой верхний обрез фундамента; просверливают сквозные отверстия диаметром 22 мм с шагом 1,2... 1,4 м; устанавливают с обеих сторон стальные утолки 75x75x3 и соединяют их между собой сжимными болтами Ø20 мм; выполняют цементацию кладки фундамента (аналогично, как в ранее описанных способах) и производят с двух сторон обетонирование по всей длине ремонтируемого участка бетоном класса В7,5...В10 для защиты стальных деталей от коррозии.

При реконструкции фундаментов с целью повышения их несущей способности выполняются следующие виды работ: При реконструкции фундаментов с целью повышения их несущей способности выполняются следующие виды работ: усиление фундаментов; уширение подошвы фундамента; увеличение глубины заложения фундамента; полная или частичная замена фундамента.
