Роторные Управляемые Системы Power Drive презентация

Роторные Управляемые Системы Power Drive

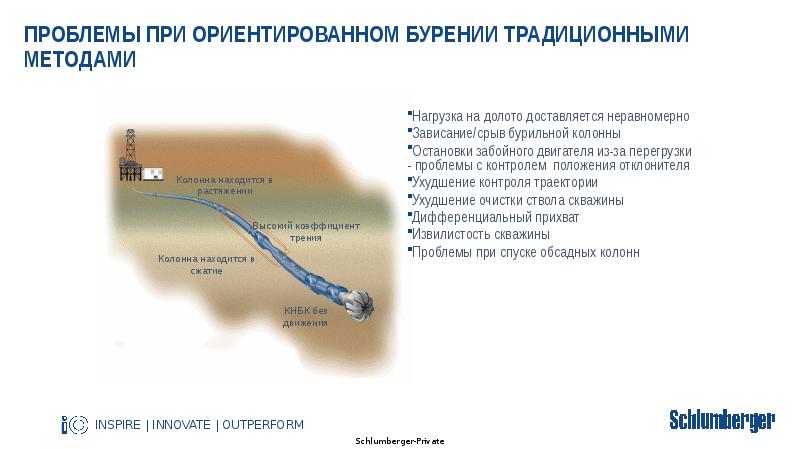

Проблемы при ориентированном бурении традиционными методами

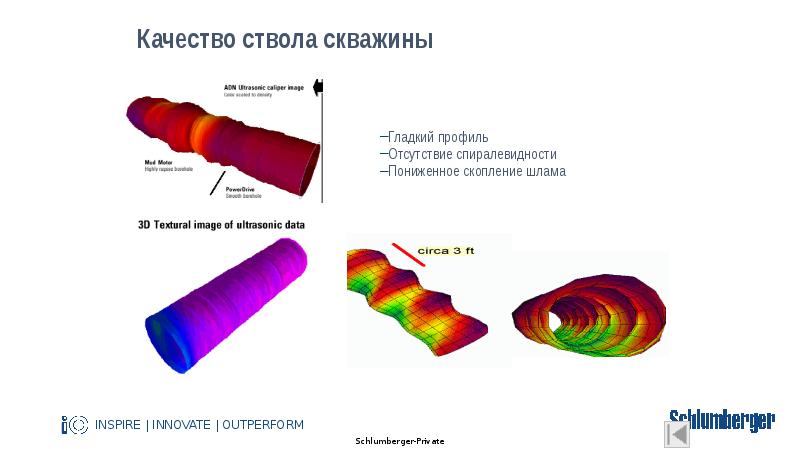

Гладкий профиль Гладкий профиль Отсутствие спиралевидности Пониженное скопление шлама

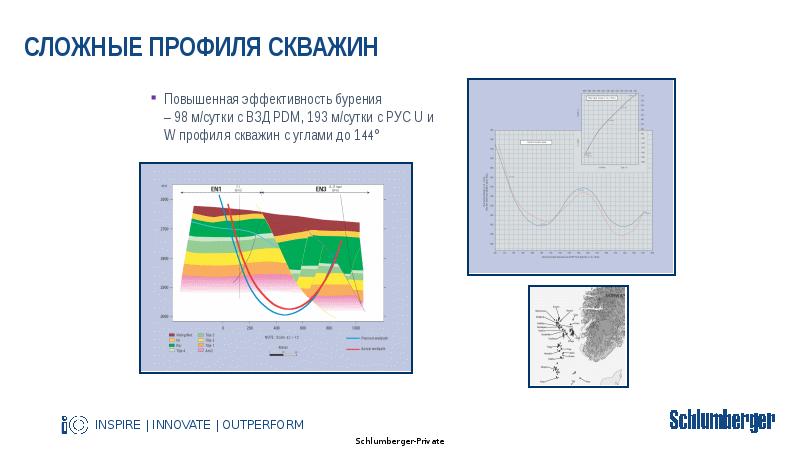

Сложные профиля скважин Повышенная эффективность бурения – 98 м/сутки с ВЗД PDM, 193 м/сутки с РУС U и W профиля скважин с углами до 144°

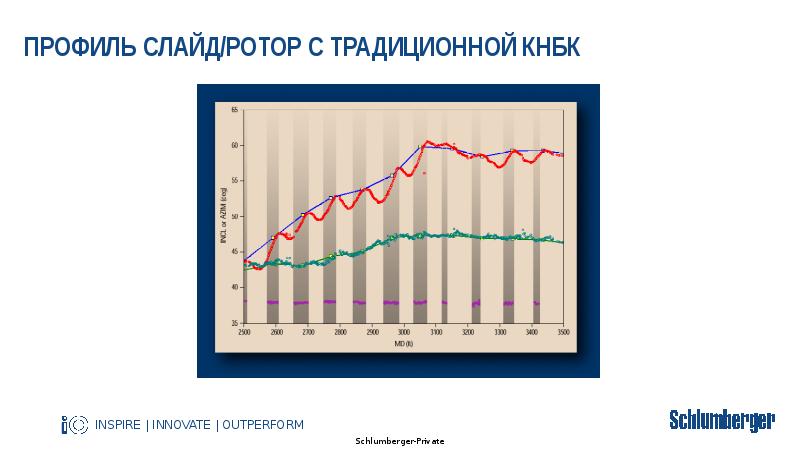

Профиль слайд/ротор с традиционной КНБК

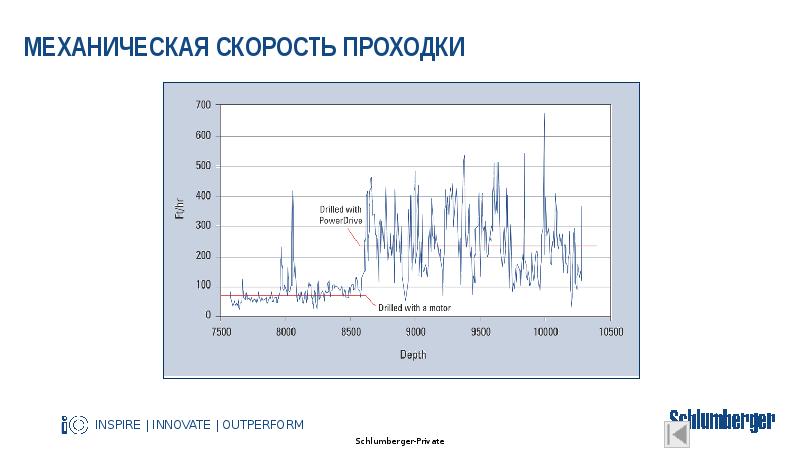

Механическая скорость проходки

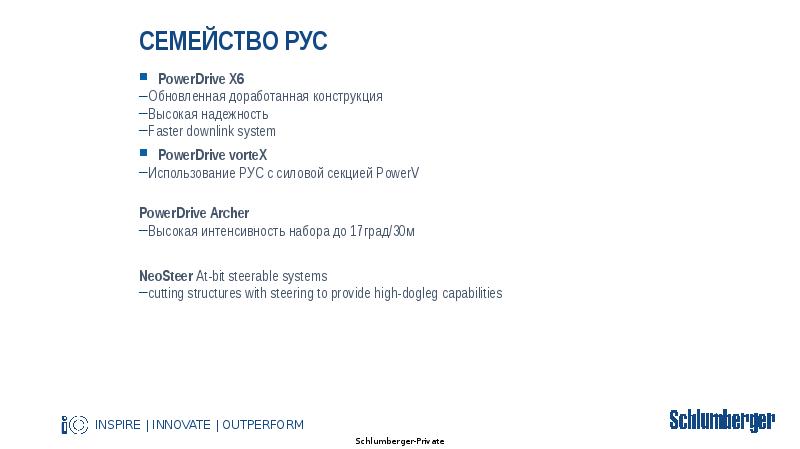

Семейство РУС PowerDrive X6 Обновленная доработанная конструкция Высокая надежность Faster downlink system PowerDrive vorteX Использование РУС с силовой секцией PowerV PowerDrive Archer Высокая интенсивность набора до 17град/30м NeoSteer At-bit steerable systems cutting structures with steering to provide high-dogleg capabilities

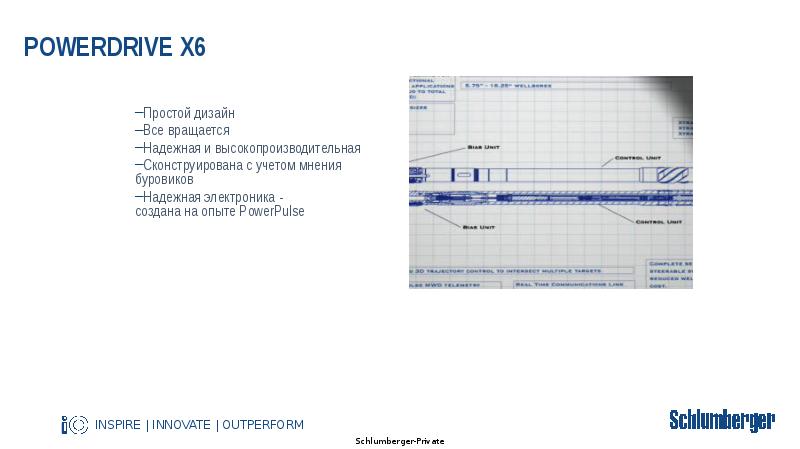

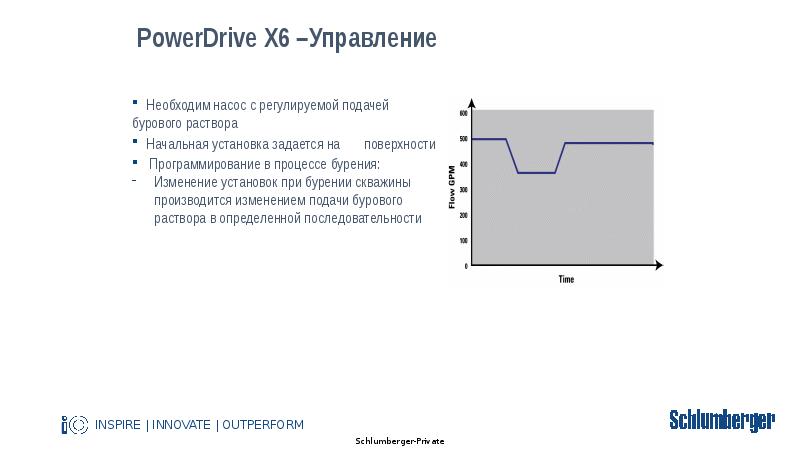

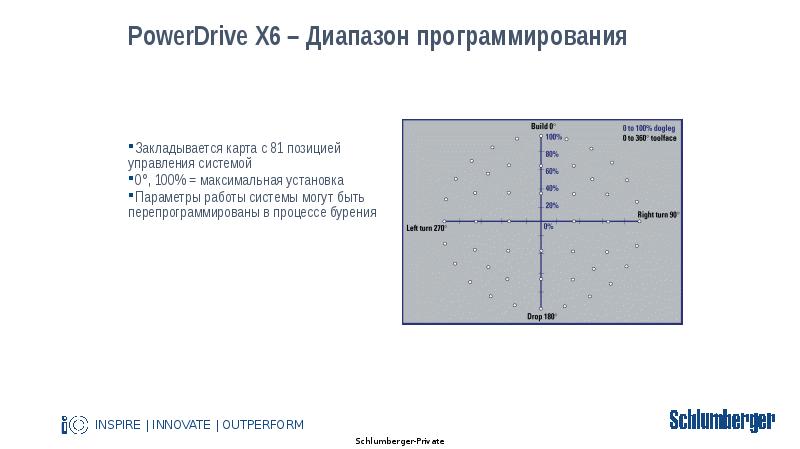

PowerDrive X6 Простой дизайн Все вращается Надежная и высокопроизводительная Сконструирована с учетом мнения буровиков Надежная электроника - создана на опыте PowerPulse

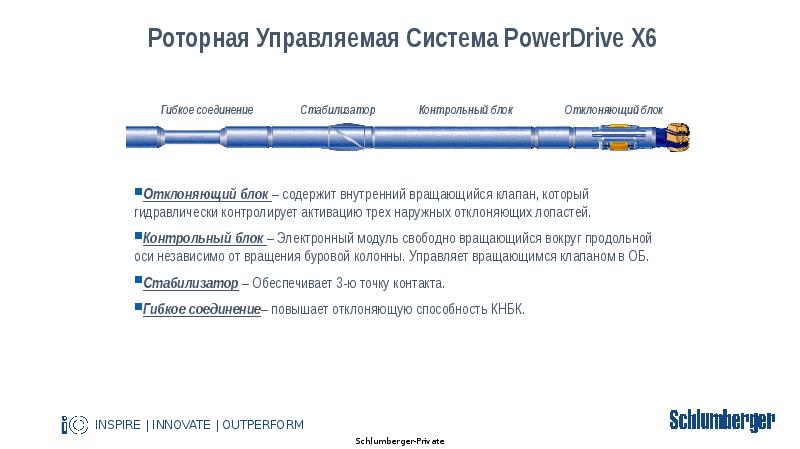

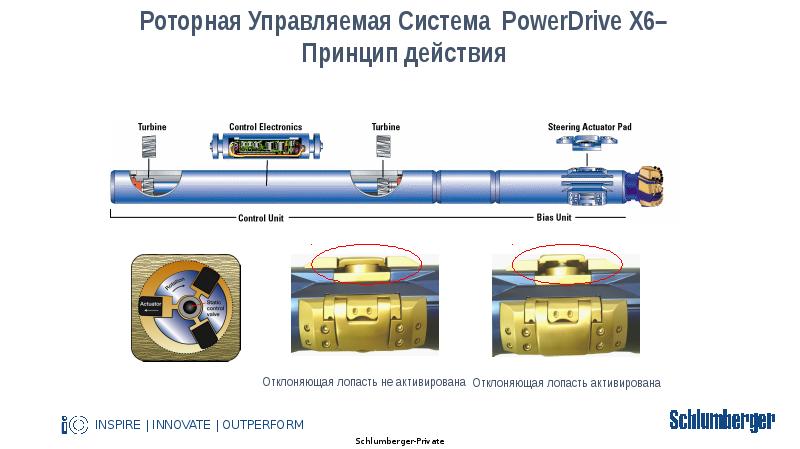

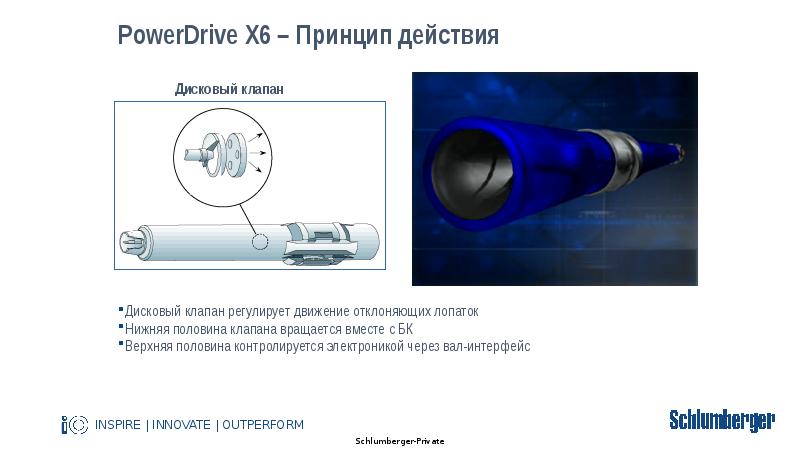

Отклоняющий блок – содержит внутренний вращающийся клапан, который гидравлически контролирует активацию трех наружных отклоняющих лопастей. Отклоняющий блок – содержит внутренний вращающийся клапан, который гидравлически контролирует активацию трех наружных отклоняющих лопастей. Контрольный блок – Электронный модуль свободно вращающийся вокруг продольной оси независимо от вращения буровой колонны. Управляет вращающимся клапаном в ОБ. Стабилизатор – Обеспечивает 3-ю точку контакта. Гибкое соединение– повышает отклоняющую способность КНБК.

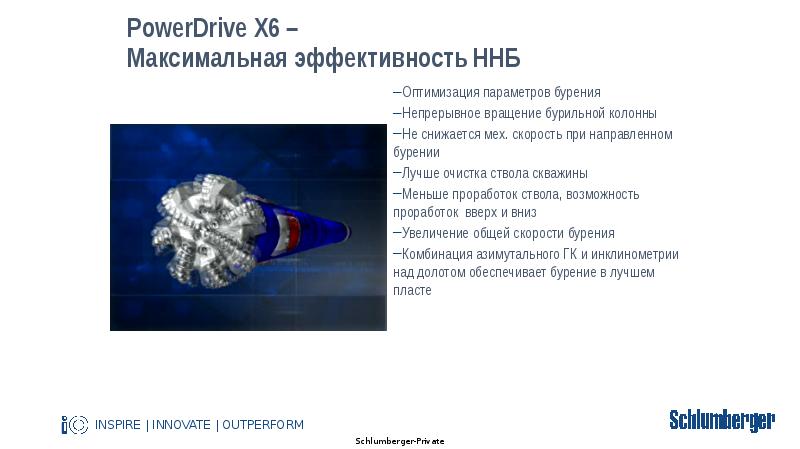

Оптимизация параметров бурения Оптимизация параметров бурения Непрерывное вращение бурильной колонны Не снижается мех. скорость при направленном бурении Лучше очистка ствола скважины Меньше проработок ствола, возможность проработок вверх и вниз Увеличение общей скорости бурения Комбинация азимутального ГК и инклинометрии над долотом обеспечивает бурение в лучшем пласте

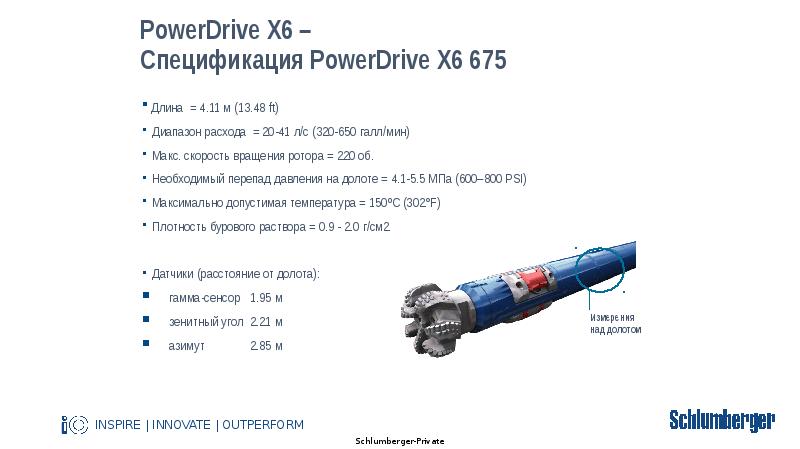

Длина = 4.11 м (13.48 ft) Длина = 4.11 м (13.48 ft) Диапазон расхода = 20-41 л/c (320-650 галл/мин) Макс. скорость вращения ротора = 220 об. Необходимый перепад давления на долоте = 4.1-5.5 МПа (600–800 PSI) Максимально допустимая температура = 150ºC (302°F) Плотность бурового раствора = 0.9 - 2.0 г/cм2 Датчики (расстояние от долота): гамма-сенсор 1.95 м зенитный угол 2.21 м азимут 2.85 м

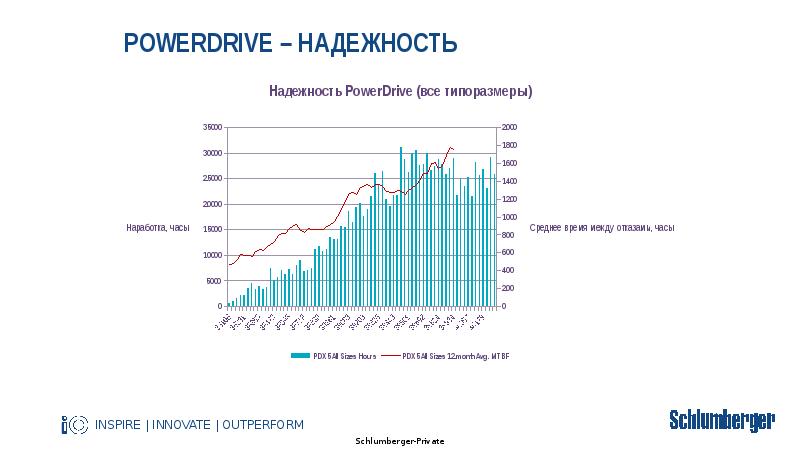

PowerDrive – Надежность

PowerDrive VorteX – Форсированное бурение Твердые породы, проблемные интервалы Высокие шоки/вибрации, подлипание КНБК Ограничения по буровой/верхнему приводу Ограничения по инструменту Износ колонны Усталостный износ бурового инструмента

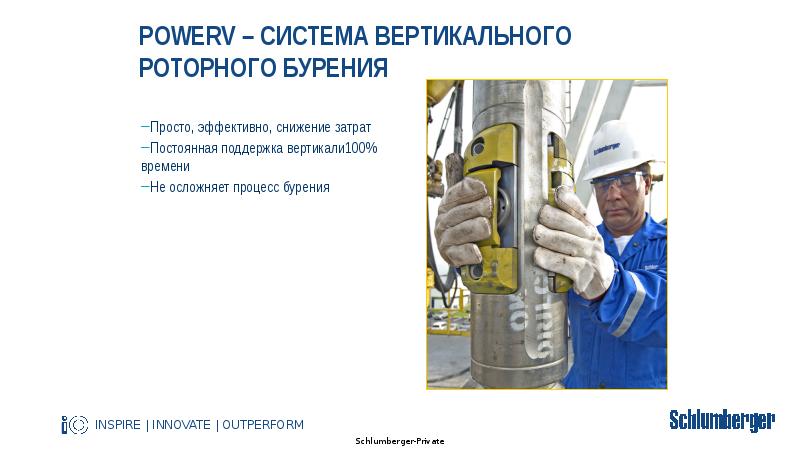

PowerV – Система вертикального роторного бурения Просто, эффективно, снижение затрат Постоянная поддержка вертикали100% времени Не осложняет процесс бурения

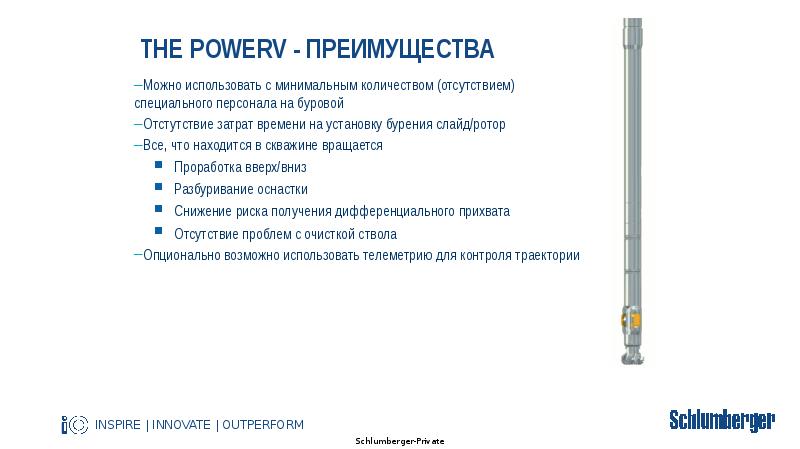

The PowerV - Преимущества Можно использовать с минимальным количеством (отсутствием) специального персонала на буровой Отстутствие затрат времени на установку бурения слайд/ротор Все, что находится в скважине вращается Проработка вверх/вниз Разбуривание оснастки Снижение риска получения дифференциального прихвата Отсутствие проблем с очисткой ствола Опционально возможно использовать телеметрию для контроля траектории

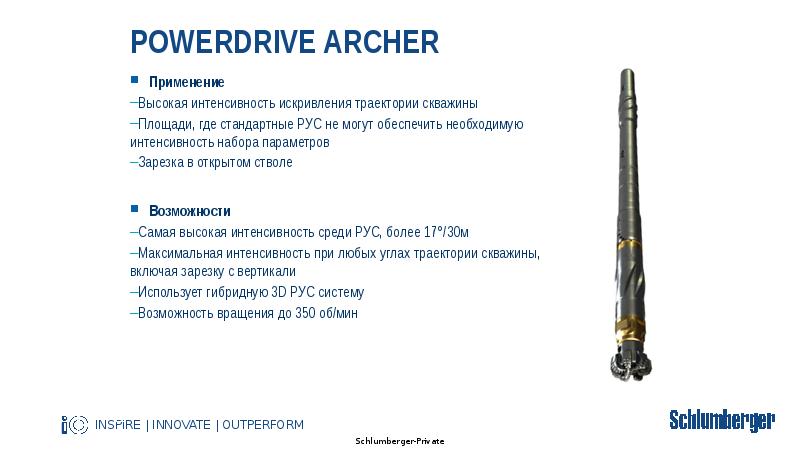

PowerDrive Archer Применение Высокая интенсивность искривления траектории скважины Площади, где стандартные РУС не могут обеспечить необходимую интенсивность набора параметров Зарезка в открытом стволе Возможности Самая высокая интенсивность среди РУС, более 17°/30м Максимальная интенсивность при любых углах траектории скважины, включая зарезку с вертикали Использует гибридную 3D РУС систему Возможность вращения до 350 об/мин

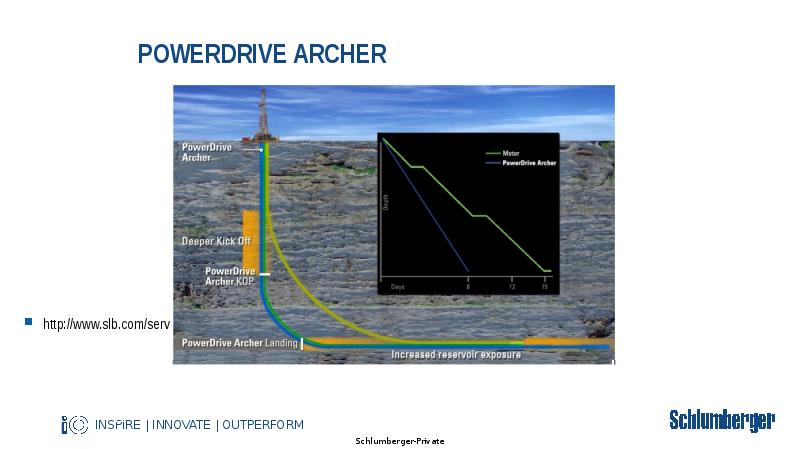

PowerDrive Archer http://www.slb.com/services/drilling/directional_drilling/powerdrive_family/powerdrive_archer.aspx

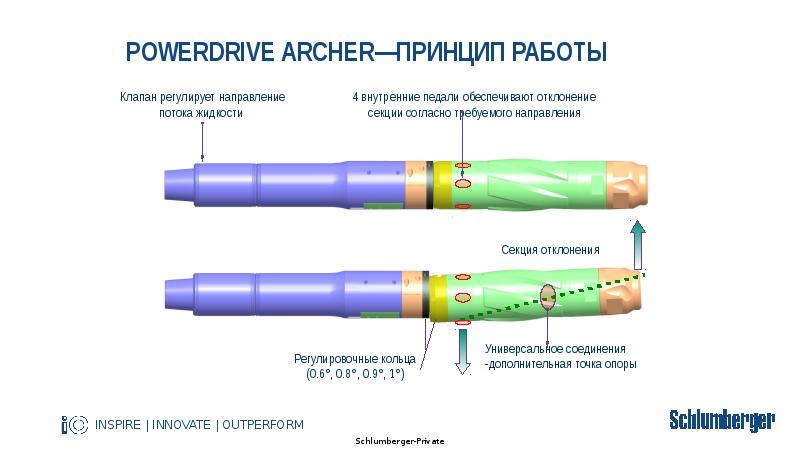

PowerDrive Archer—Принцип работы

Применение РУС в Волго-Уральском регионе РОСНЕФТЬ-Оренбургнефть Power-Drive-Vortex 675 Ø215.9мм. -пробурено 4 скв. со смещением от устья 1700-2000м. Забой скв. 3800-3900м Power-Drive 675 Ø215.9мм. Power-Drive 475 Ø142.9мм. 3 горизонтальных скв. длина горизонтального участка 300м. РИТЕК Power-Drive 475 Ø152.6мм 4горизонтальных скважины Средняя длина горизонтального участка 500м. Глубина забоя 5809 ÷5925 м.

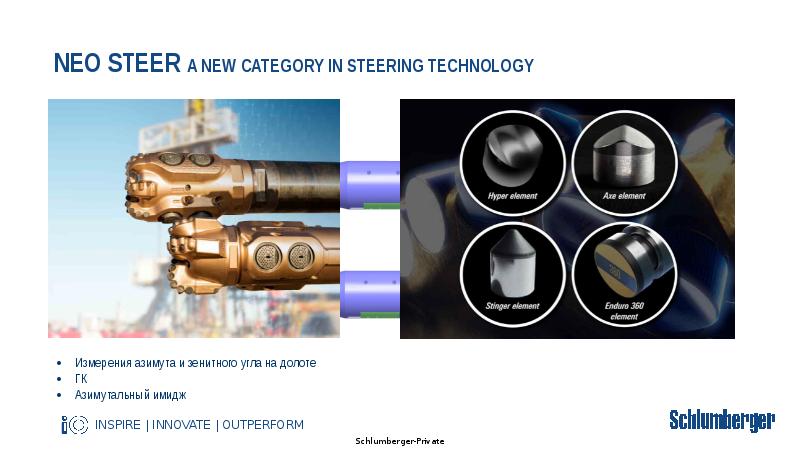

Neo Steer A new category in steering technology

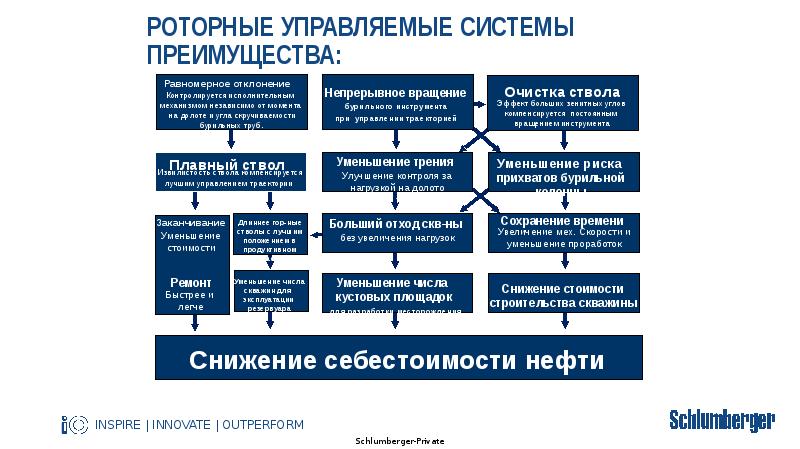

Роторные Управляемые Системы преимущества:
