Анализ динамики поведения пылевых частиц в магнитном поле. Бакалаврская работа презентация

Содержание


Презентации» Физика» Анализ динамики поведения пылевых частиц в магнитном поле. Бакалаврская работа
Выполнил: Калинин И.А.
 Научный руководитель: д. ф.-м. н., проф. Карасев В.Ю.
Введение.
   Интерес к механике собственного вращения уединенных пылевых частицВыводы из литературного обзора и постановка задачи
   Cхема экспериментальной установкиОписание техники координатного сканированияОписание техники координатного сканированияИзмерение скорости собственного вращения пылевой частицы в составе кластера
  Измерение скорости собственного вращения пылевой частицы в составе кластераВарьирование положения частицы в разряде
     Был проведенРегистрация порогового эффекта раскручивания частицы в зависимости от разрядного токаПороговый характер возникновения собственного вращения для сферической частицыРегистрация порогового эффекта раскручивания частицы в зависимости от магнитного поляОбсуждение результатов работы, выводы.
 Разрядный ток через плазменно-пылевую ловушку в стратеЗаключение
     В работе использован метод координатной разверткиВыполнил: Калинин И.А.
 Научный руководитель: д. ф.-м. н., проф. Карасев В.Ю.



Слайды и текст этой презентации
Слайд 1
Описание слайда:
Выполнил: Калинин И.А. Научный руководитель: д. ф.-м. н., проф. Карасев В.Ю. Санкт-Петербург, 2016.


Слайд 2
Описание слайда:
Введение. Интерес к механике собственного вращения уединенных пылевых частиц обусловлен следующими причинами: Связь собственного вращения с процессом зарядки пылевой частицы потоком плазмы на её поверхность. Эффект выстраивания магнитных моментов, создаваемых пылевыми волчками в магнитном поле.

Слайд 3
Описание слайда:
Выводы из литературного обзора и постановка задачи Из проведенного литературного обзора следует, что существует два механизма, генерирующих собственное вращение пылевых частиц: азимутально несимметричный поток плазмы на поверхность пылевой частицы и симметричный поток на ассиметричную частицу. Другие факторы, такие как наложение магнитного поля, могут лишь влиять на установившееся вращение пылевой частицы. В бакалаврской работе необходимо проверить влияние потока плазмы через плазменно-пылевую ловушку (положение левитации частицы в страте тлеющего разряда) на скорость собственного вращения, а так же исследовать зависимость частоты собственного вращения от значения разрядного тока.

Слайд 4
Описание слайда:
Cхема экспериментальной установки

Слайд 5
Описание слайда:
Описание техники координатного сканирования

Слайд 6
Описание слайда:
Описание техники координатного сканирования

Слайд 7
Описание слайда:
Измерение скорости собственного вращения пылевой частицы в составе кластера Проводилось варьирование плазменного потока путем помещения дополнительных частиц в пылевую ловушку и создания пылевых кластеров, таким образом, чтобы пробная частица была частью слоя (горизонтального кластера) или цепочки (вертикального кластера) из 4-8 частиц. Частота собственного вращения пробной частицы, уединенной в пылевой ловушке оказалась равной частоте собственного вращения той же частицы, но в составе кластера.

Слайд 8
Описание слайда:
Измерение скорости собственного вращения пылевой частицы в составе кластера

Слайд 9
Описание слайда:
Варьирование положения частицы в разряде Был проведен дополнительный эксперимент, исследующий влияние плазменного потока через пылевую ловушку на вращение частицы. Он был основан на варьировании положения частицы в разряде, что эквивалентно варьированию плазменного потока через положение левитации частицы. Без изменения разрядного тока частица смещалась с помощью термофоретической силы в горизонтальном сечении от центра разрядной трубки в сторону её стенки, где скорость плазменного потока возрастает за счет амбиполярного тока разряда. Изменение частоты вращения при таком изменении положения частицы зарегистрировано не было.

Слайд 10
Описание слайда:

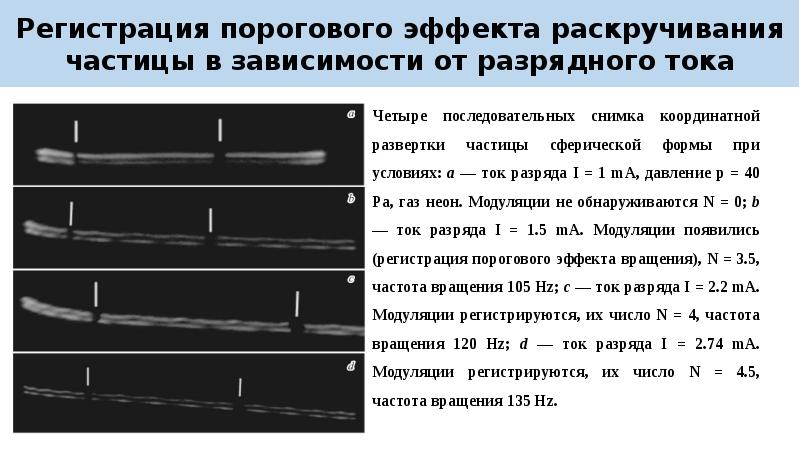

Регистрация порогового эффекта раскручивания частицы в зависимости от разрядного тока

Слайд 11
Описание слайда:
Пороговый характер возникновения собственного вращения для сферической частицы

Слайд 12
Описание слайда:
Регистрация порогового эффекта раскручивания частицы в зависимости от магнитного поля

Слайд 13
Описание слайда:
Обсуждение результатов работы, выводы. Разрядный ток через плазменно-пылевую ловушку в страте нельзя рассматривать как причину возникновения собственного вращения, поскольку иначе вращение должно наблюдаться при сколь угодно малом значении разрядного тока. Предположительно, причины возникновения вращения связаны с потоком, возникающим локально вокруг частицы (на масштабе дебаевской длины), а не с током всего разряда.

Слайд 14
Описание слайда:
Заключение В работе использован метод координатной развертки для определения скорости собственного вращения уединенных пылевых частиц. Модель, описывающая причины возникновения вращения пылевого волчка, подтверждается экспериментально. Собственное вращение частицы определяется по большей части передачей момента импульса от ионов при поддержании стационарного заряда частицы. При этом скорость вращения будет определяться потоком ионов, проходящим через сферу Дебая. Установлено отсутствие зависимости частоты вращения пылевой частицы от потока плазмы через страту.

Слайд 15
Описание слайда:
Выполнил: Калинин И.А. Научный руководитель: д. ф.-м. н., проф. Карасев В.Ю. Санкт-Петербург, 2016.
