Ап-конверсионная люминесценция в наностеклокерамике презентация

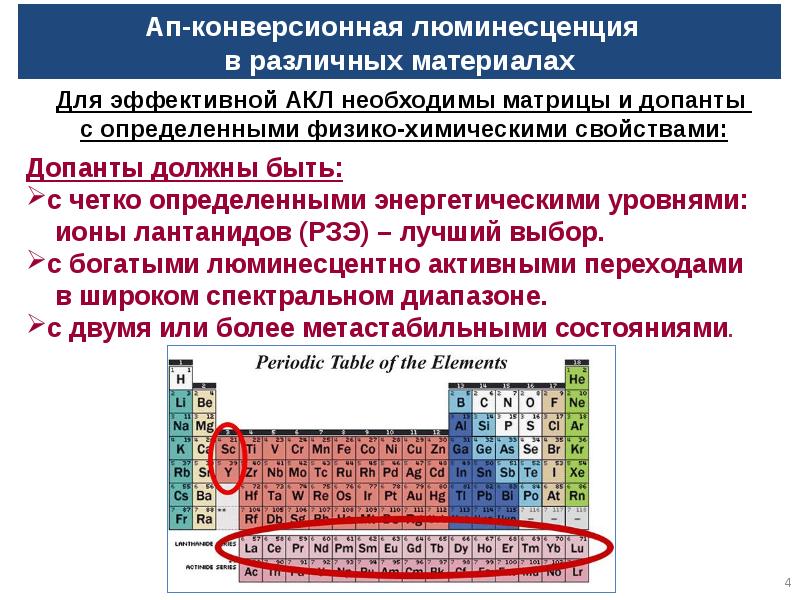

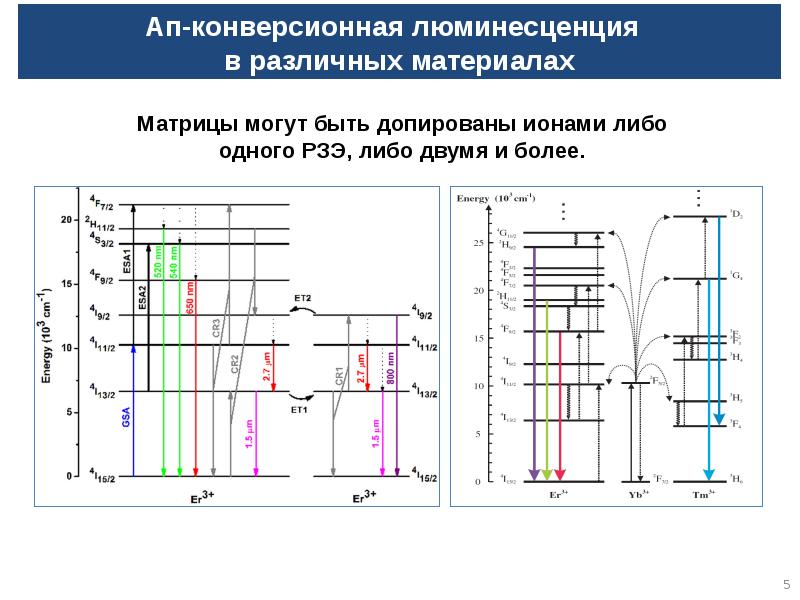

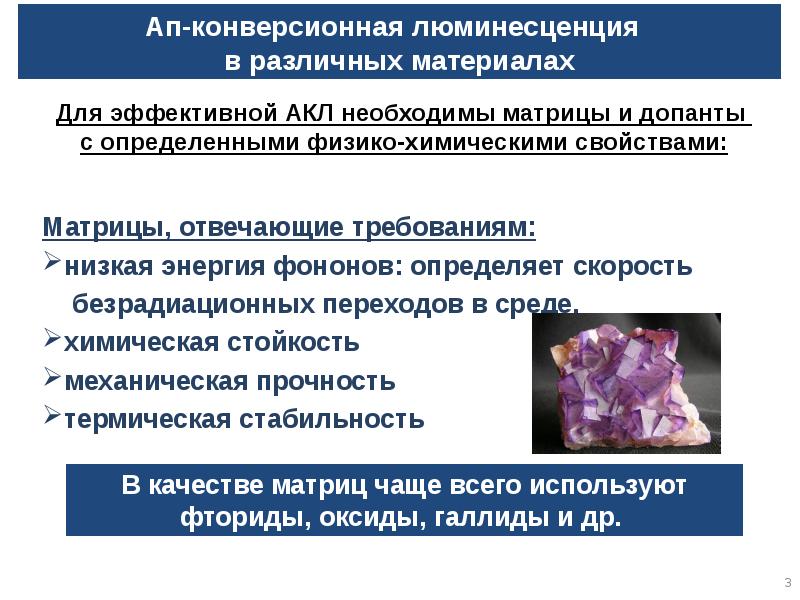

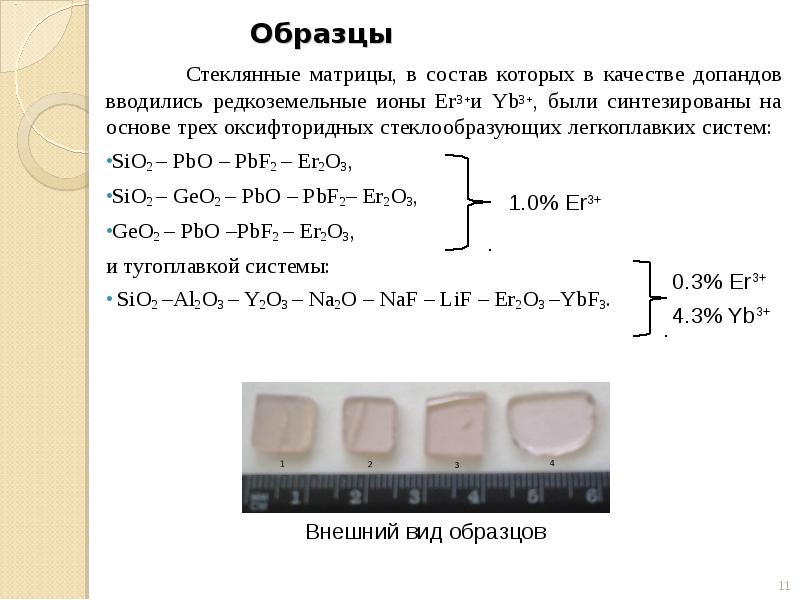

Образцы Стеклянные матрицы, в состав которых в качестве допандов вводились редкоземельные ионы Er3+и Yb3+, были синтезированы на основе трех оксифторидных стеклообразующих легкоплавких систем: SiO2 – PbO – PbF2 – Er2O3, SiO2 – GeO2 – PbО – PbF2– Er2O3, GeO2 – PbО –PbF2 – Er2O3, и тугоплавкой системы: SiO2 –Al2O3 – Y2O3 – Na2O – NaF – LiF – Er2O3 –YbF3.

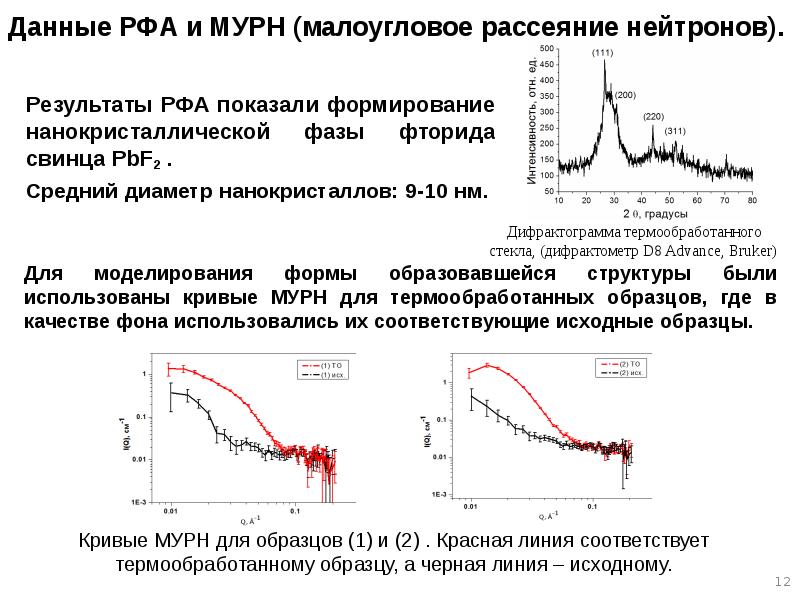

Данные РФА и МУРН (малоугловое рассеяние нейтронов). Результаты РФА показали формирование нанокристаллической фазы фторида свинца PbF2 . Средний диаметр нанокристаллов: 9-10 нм.

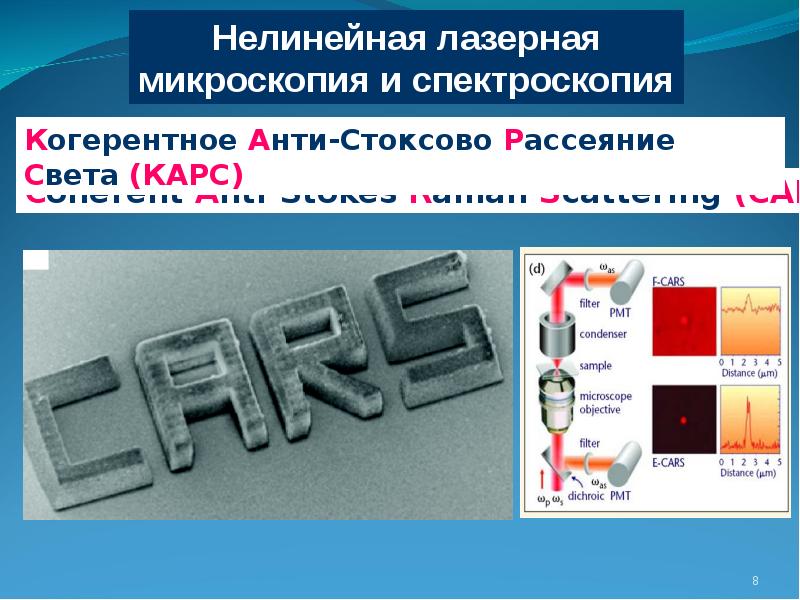

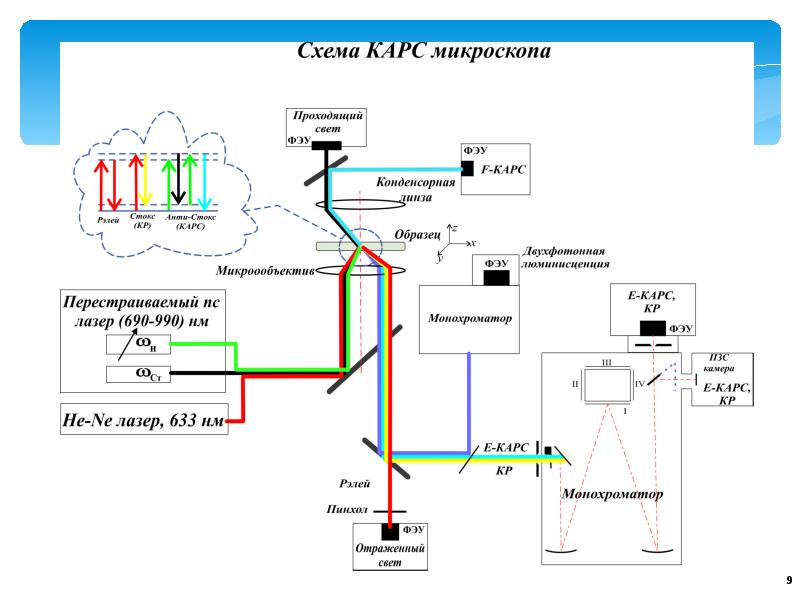

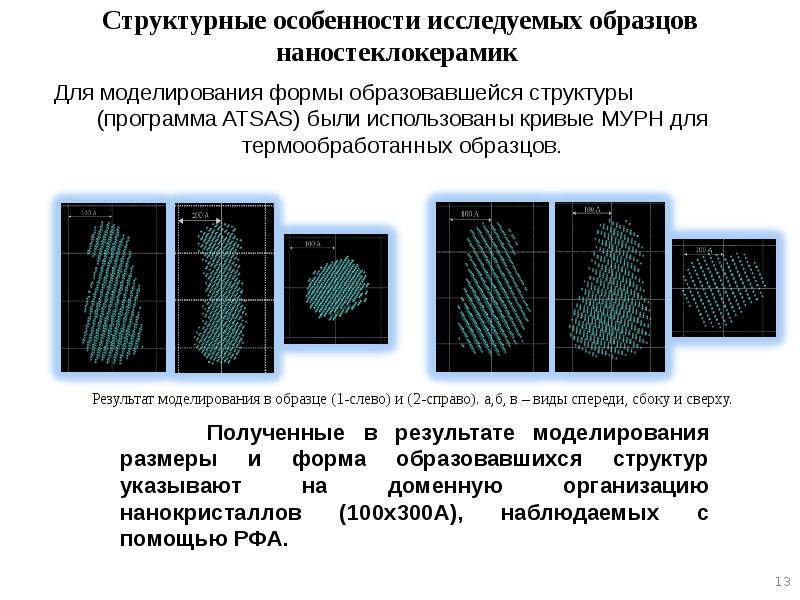

Структурные особенности исследуемых образцов наностеклокерамик

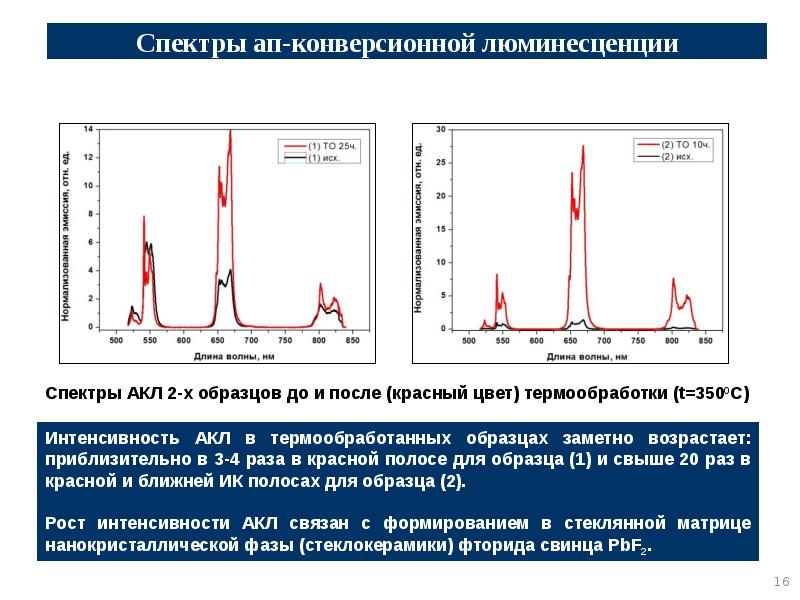

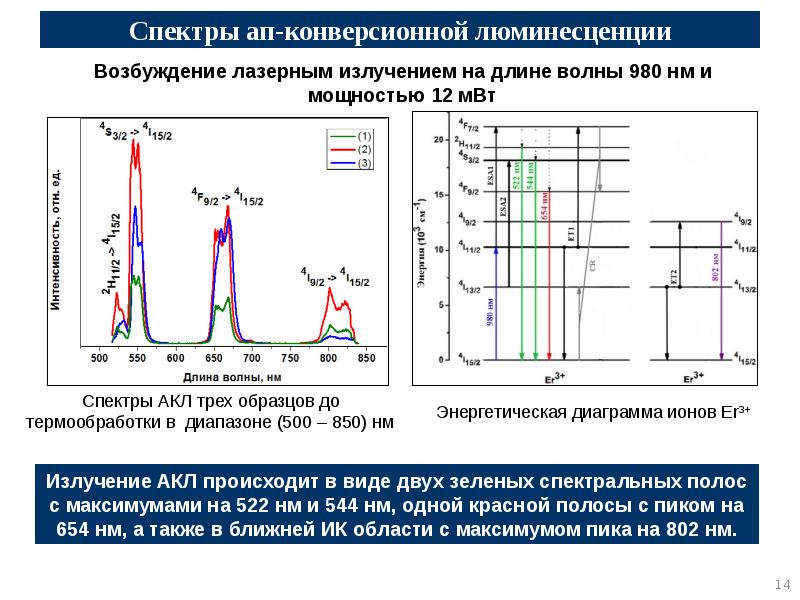

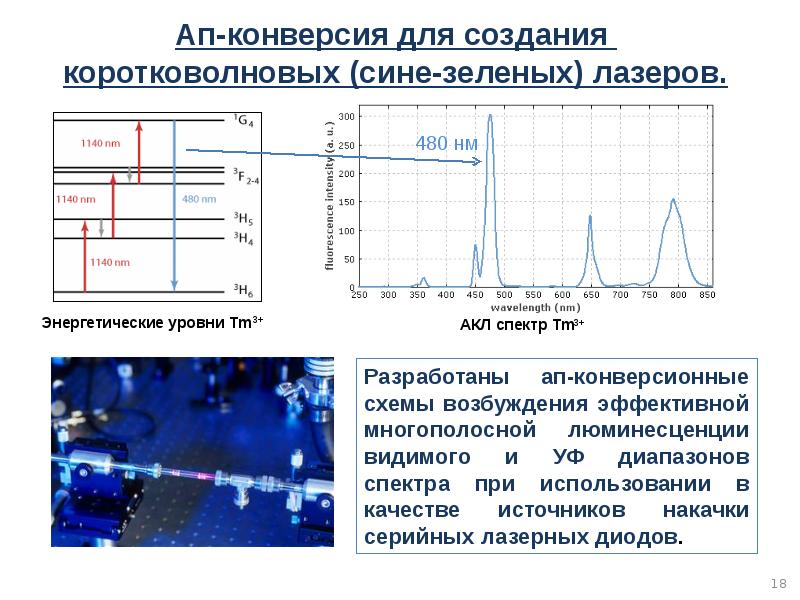

Спектры ап-конверсионной люминесценции

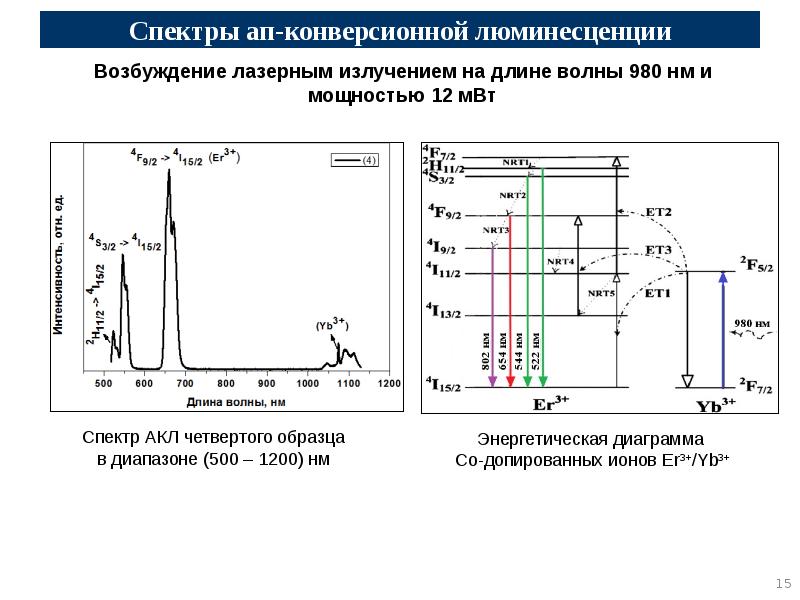

Спектры ап-конверсионной люминесценции

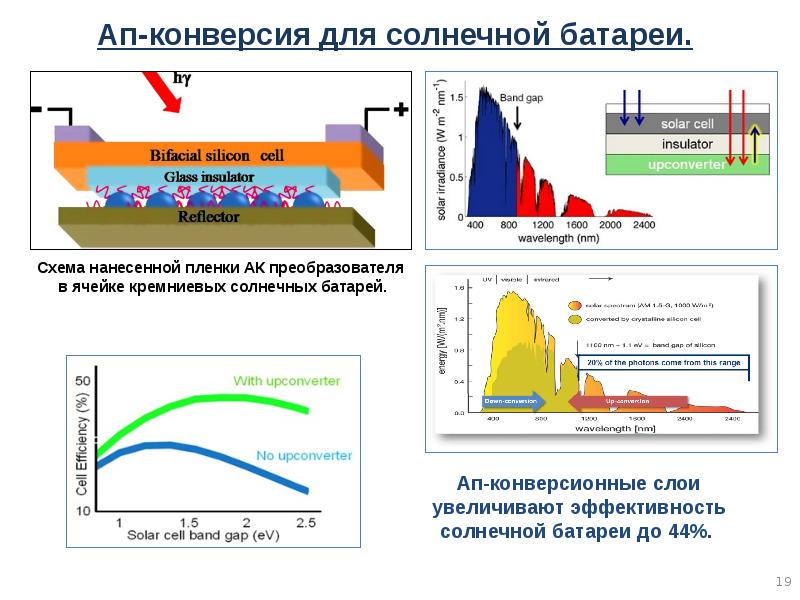

Спектры ап-конверсионной люминесценции
