Дифференциальные защиты шин, ошиновок, трансформаторов. Алгоритм работы. Взаимодействие с устройствами РЗА презентация

Дифференциальные защиты шин, ошиновок, трансформаторов Алгоритм работы. Взаимодействие с устройствами РЗА. Последовательность действий при производстве переключений. Техучеба, 2015-02-10, [email protected]

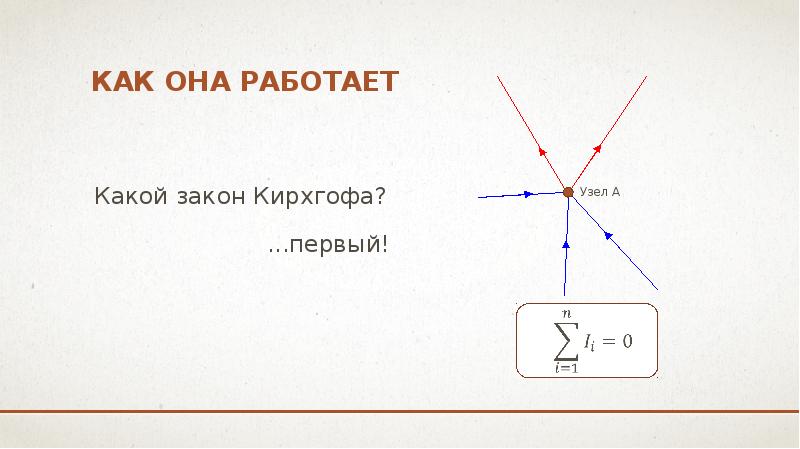

как она работает Какой закон Кирхгофа?

Дифференциальная защита шин Сборные шины защищаются от всех видов КЗ дифференциальной защитой шин (ДЗШ).

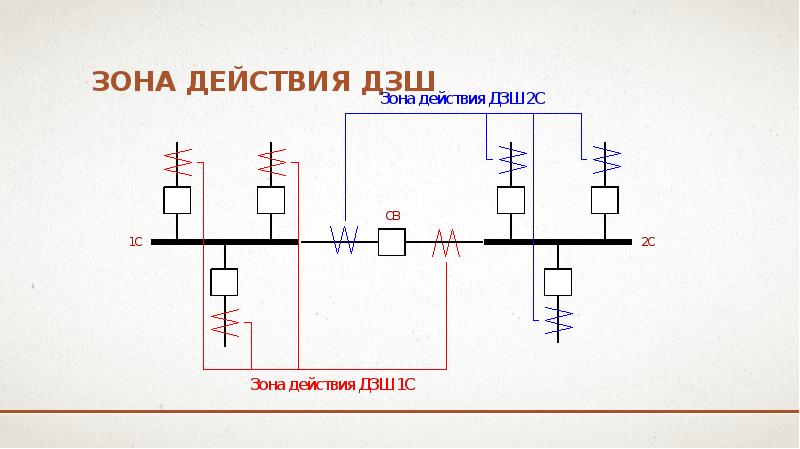

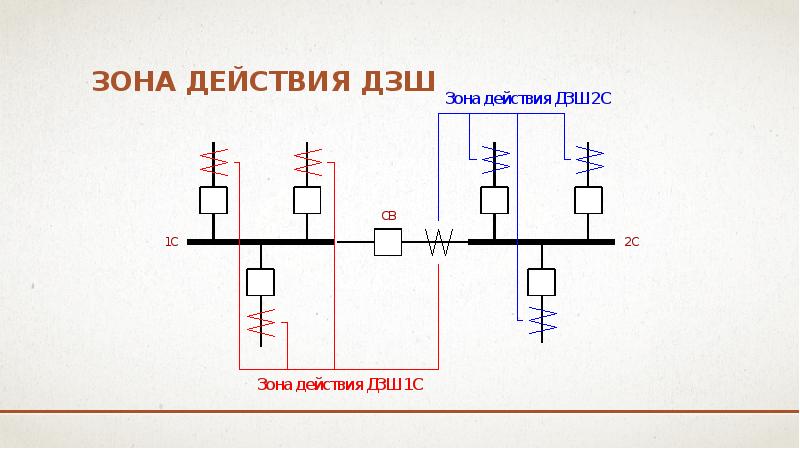

Зона действия ДЗШ

Зона действия ДЗШ

Зона действия ДЗШ

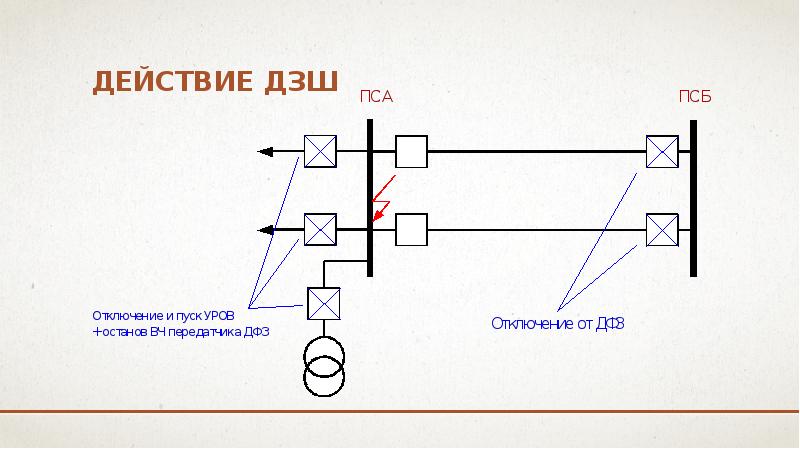

Действие ДЗШ

Действие ДЗШ

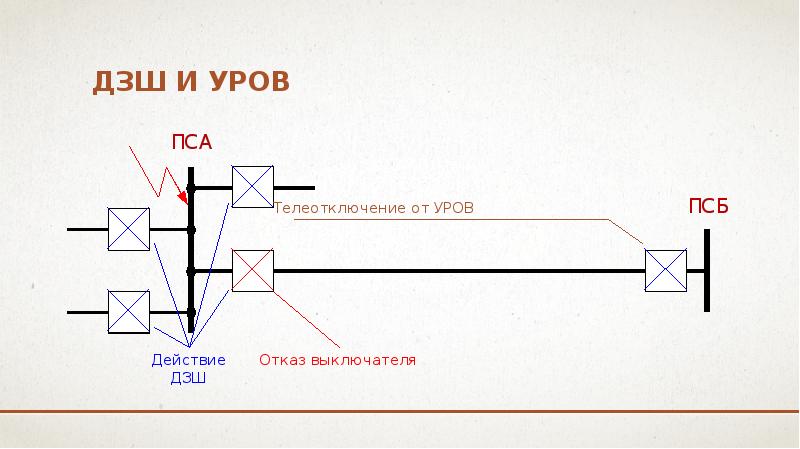

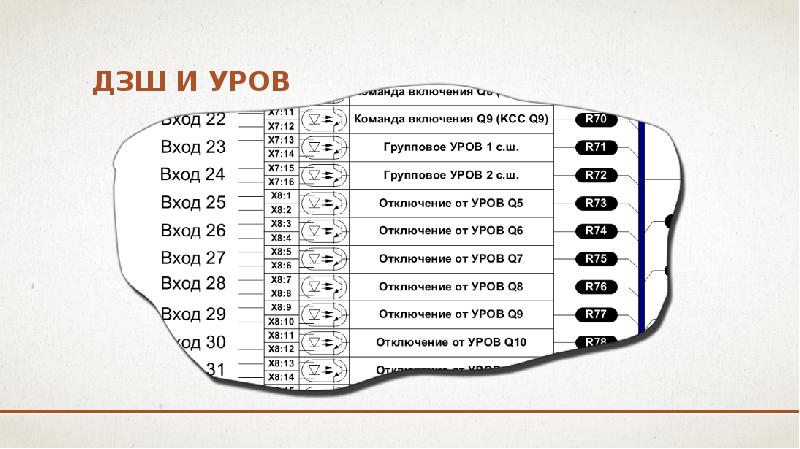

ДЗШ и УРОВ

дзш и УРОВ

Автоматическая сборка шин

АПВ шин

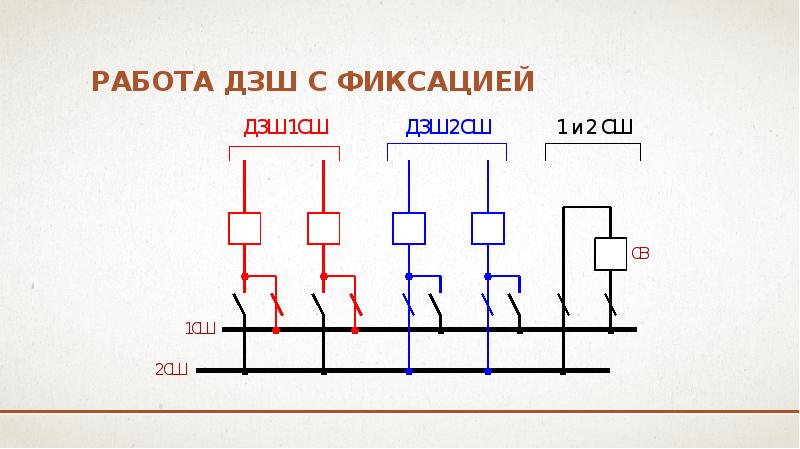

РАБОТА дзш с фиксацией

РАБОТА дзш с фиксацией

порядок эксплуатации: работы в цепях ТТ 1. При работах на ТТ или в токовых цепях дифзащиты, при прогрузке цепей тока от постороннего источника или при сварочных работах, когда возможно обтекание ТТ током, их надо исключить из схемы защиты.

порядок эксплуатации: работы в цепях ТТ 2. Операции под напряжением должны производится при введенных ДЗШ и УРОВ для БВР. При дистанционном управлении можно и без ДЗШ и УРОВ, но при введенных оперативных ускорениях.

порядок эксплуатации: Опробование 3. Пpи опробовании СШ обходным или секционным выключателем обеспечивается вывод действия ДЗШ на отключение других выключателей на время, достаточное для отключения ОВ (СВ).

порядок эксплуатации: ОПРОБОВАНИЕ

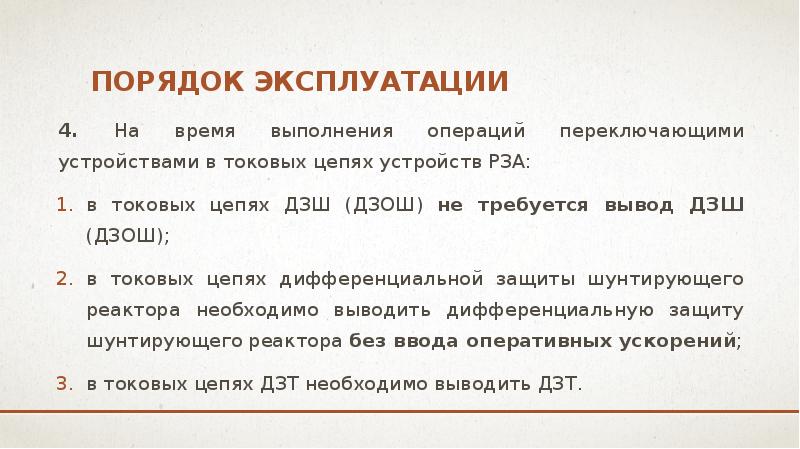

порядок эксплуатации 4. На время выполнения операций переключающими устройствами в токовых цепях устройств РЗА: в токовых цепях ДЗШ (ДЗОШ) не требуется вывод ДЗШ (ДЗОШ); в токовых цепях дифференциальной защиты шунтирующего реактора необходимо выводить дифференциальную защиту шунтирующего реактора без ввода оперативных ускорений; в токовых цепях ДЗТ необходимо выводить ДЗТ.

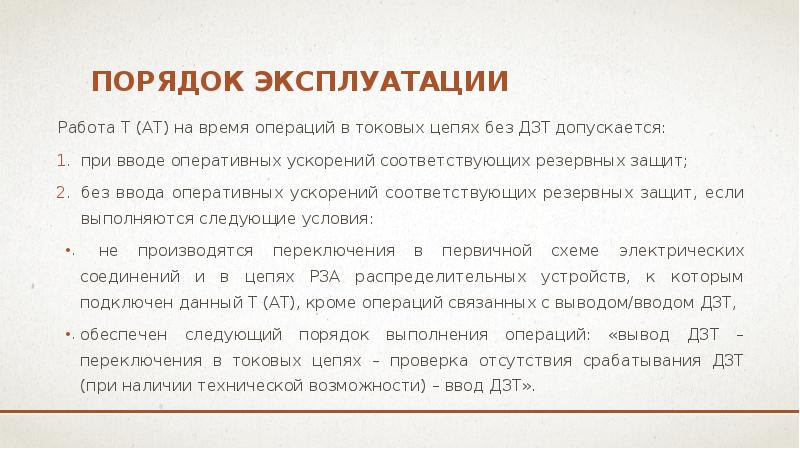

порядок эксплуатации Работа Т (АТ) на время операций в токовых цепях без ДЗТ допускается: при вводе оперативных ускорений соответствующих резервных защит; без ввода оперативных ускорений соответствующих резервных защит, если выполняются следующие условия: не производятся переключения в первичной схеме электрических соединений и в цепях РЗА распределительных устройств, к которым подключен данный Т (АТ), кроме операций связанных с выводом/вводом ДЗТ, обеспечен следующий порядок выполнения операций: «вывод ДЗТ – переключения в токовых цепях – проверка отсутствия срабатывания ДЗТ (при наличии технической возможности) – ввод ДЗТ».

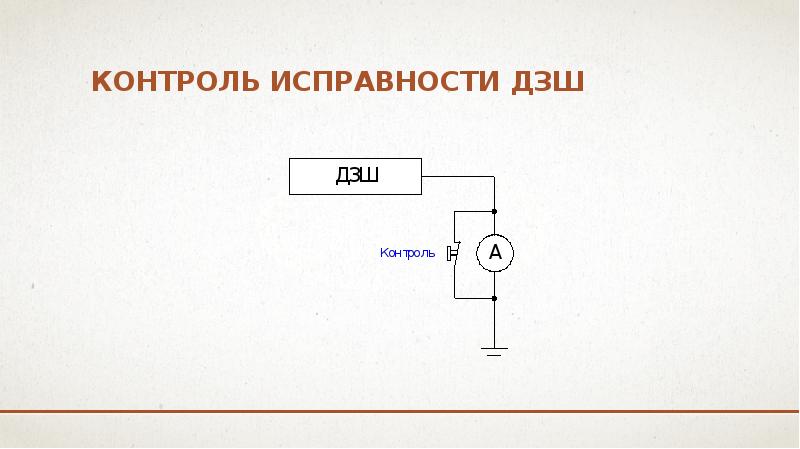

Контроль исправности ДЗШ

Дифференциальная защита ошиновки

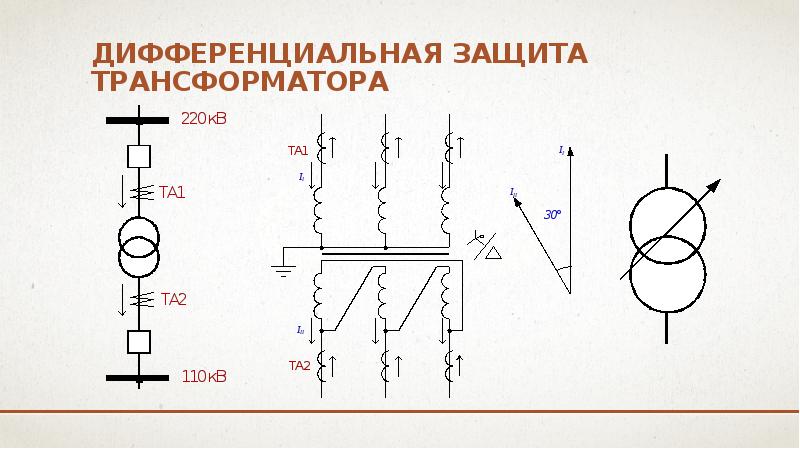

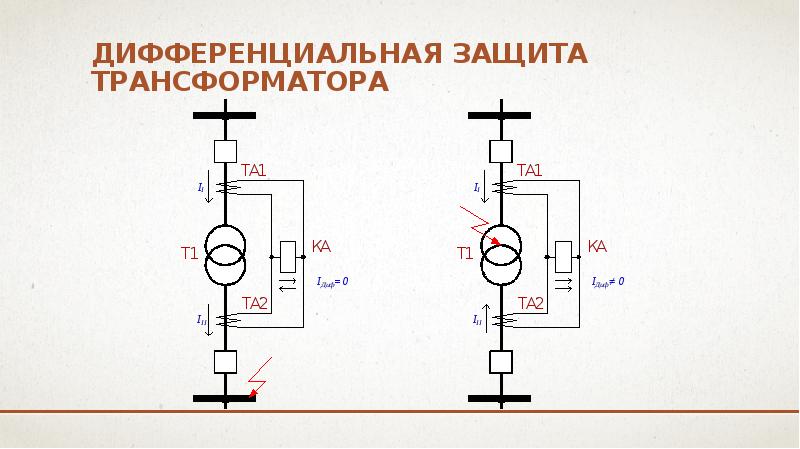

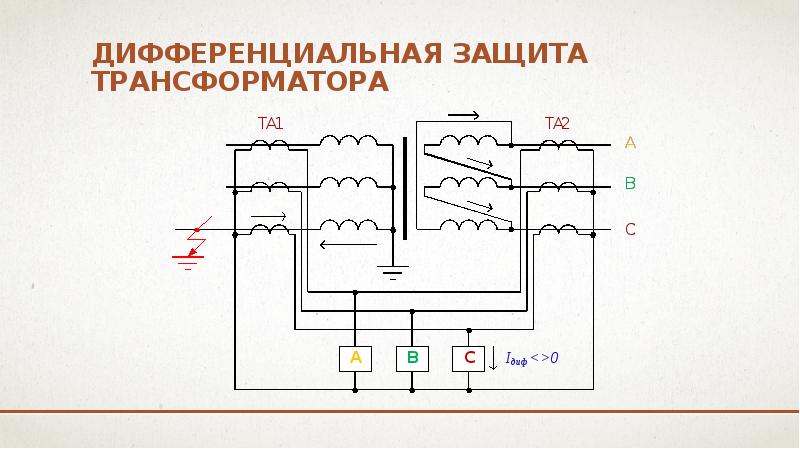

Дифференциальная защита трансформатора

Дифференциальная защита трансформатора

Дифференциальная защита трансформатора

Бросок тока намагничивания Бросок тока намагничивания – резкое возрастание тока намагничивания, возникающее, как правило, при включении силовых трансформаторов под напряжение.

Высокоимпедансная защита шин
