Лекция №2 Классификация измерений. Классификация погрешностей

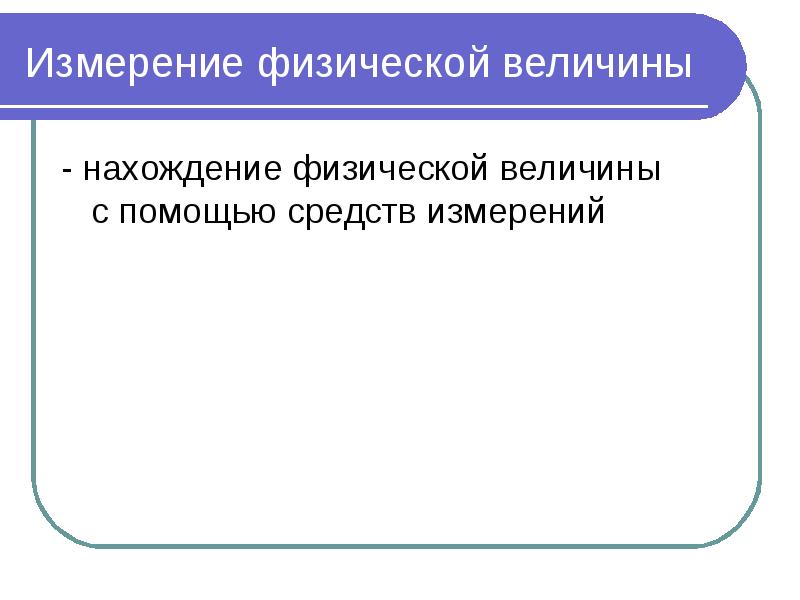

Измерение физической величины - нахождение физической величины с помощью средств измерений

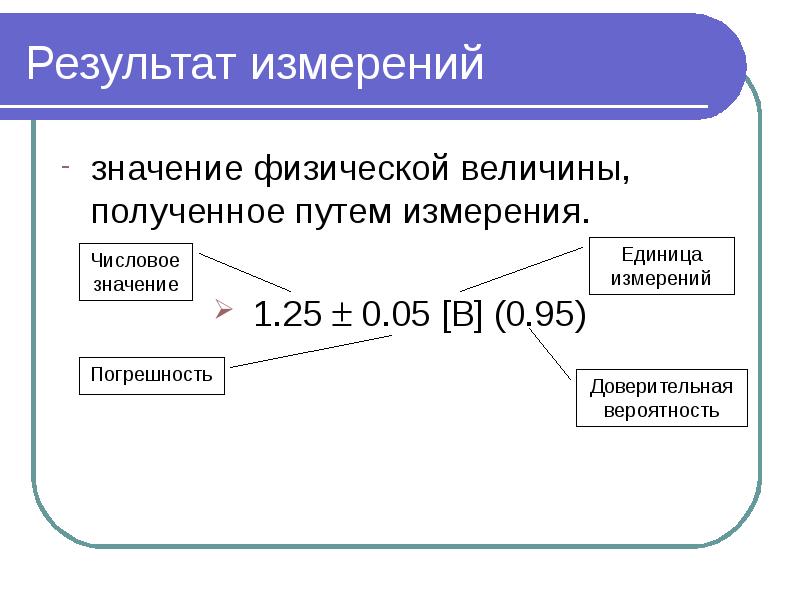

Результат измерений значение физической величины, полученное путем измерения. 1.25  0.05 [В] (0.95)

Числовое значение число, выражающее отношение значения величины к единице

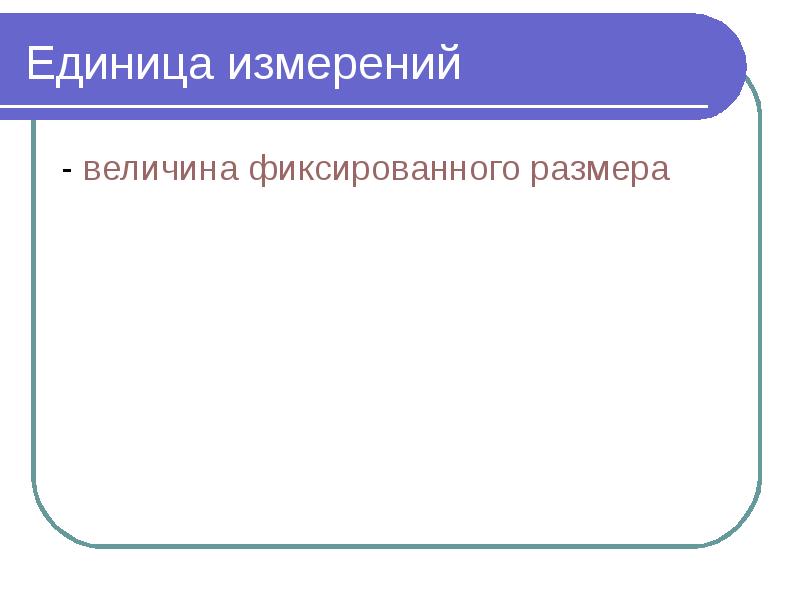

Единица измерений - величина фиксированного размера

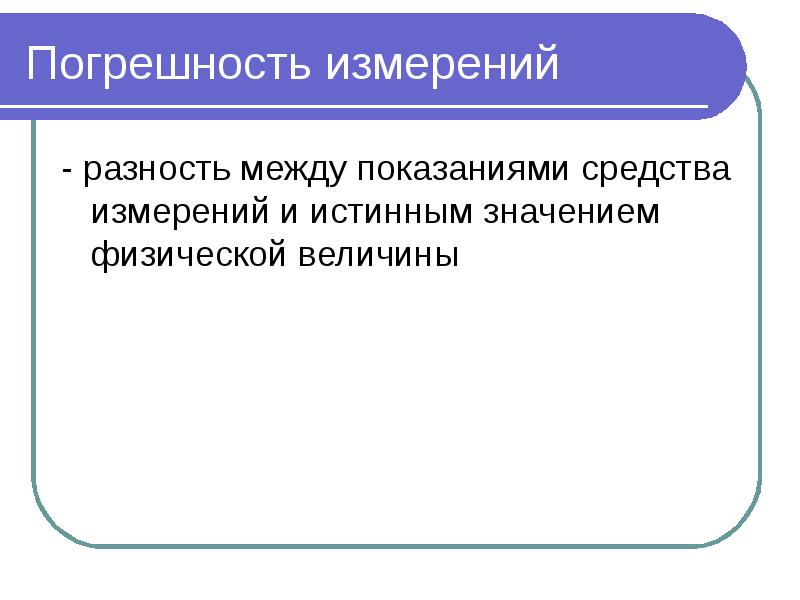

Погрешность измерений - разность между показаниями средства измерений и истинным значением физической величины

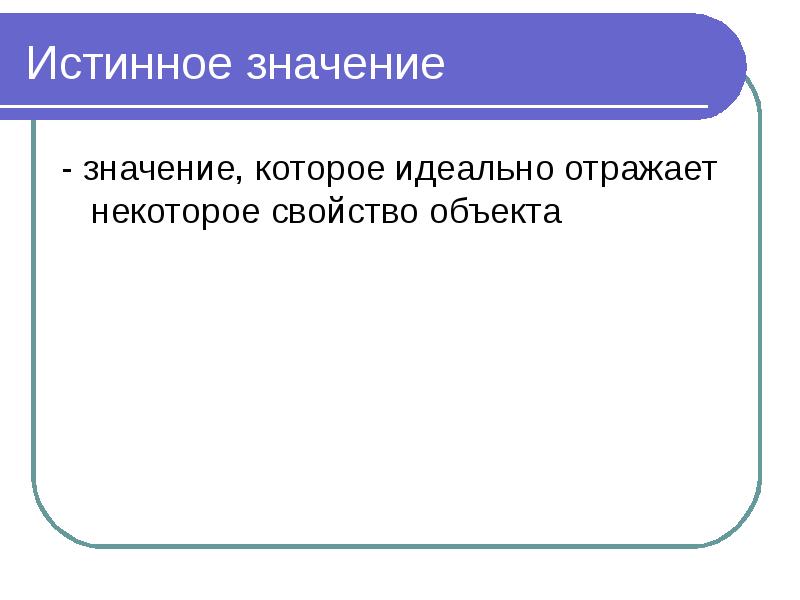

Истинное значение - значение, которое идеально отражает некоторое свойство объекта

Действительное значение - значение, найденное экспериментально, которое может быть использованное вместо истинного

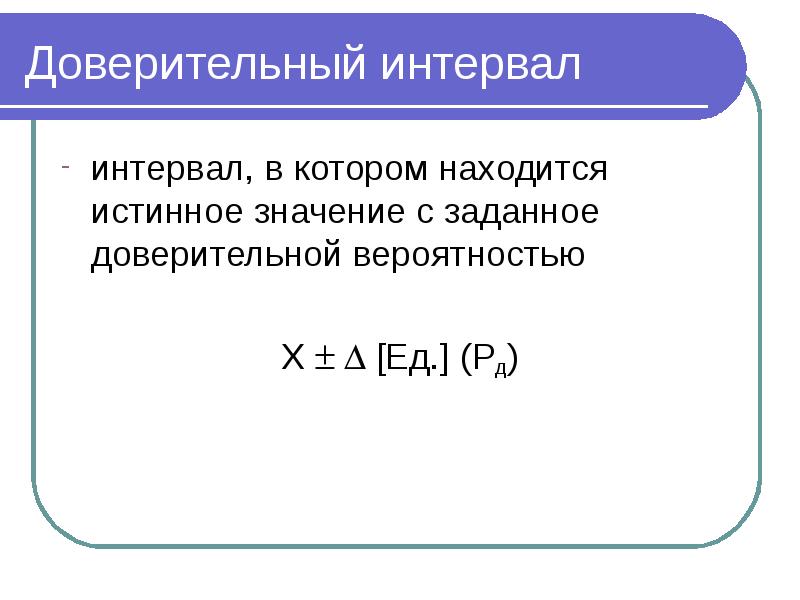

Доверительный интервал интервал, в котором находится истинное значение с заданное доверительной вероятностью X   [Ед.] (Pд)

Классификация измерений по точности по приемам получения результатов по форме выражения результатов по методу измерения по способу преобразования величины по характеру изменения величины по количеству наблюдений

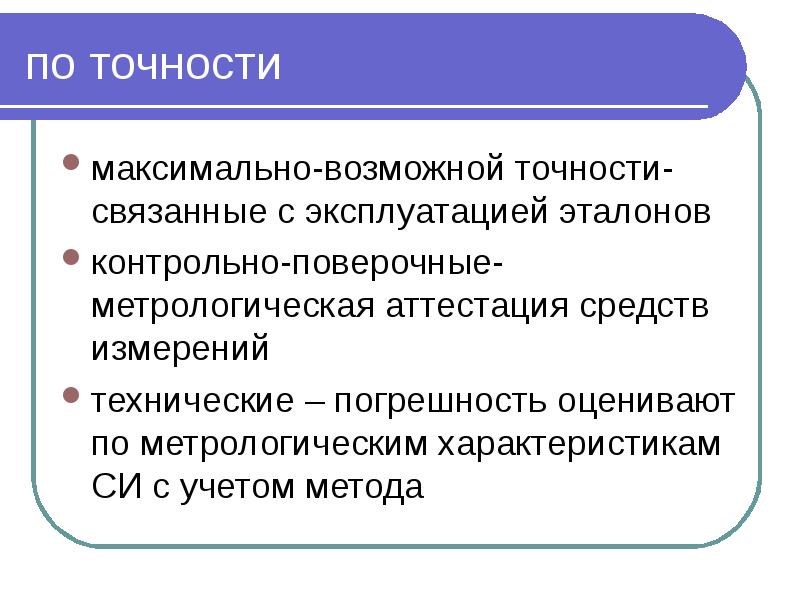

по точности максимально-возможной точности- связанные с эксплуатацией эталонов контрольно-поверочные- метрологическая аттестация средств измерений технические – погрешность оценивают по метрологическим характеристикам СИ с учетом метода

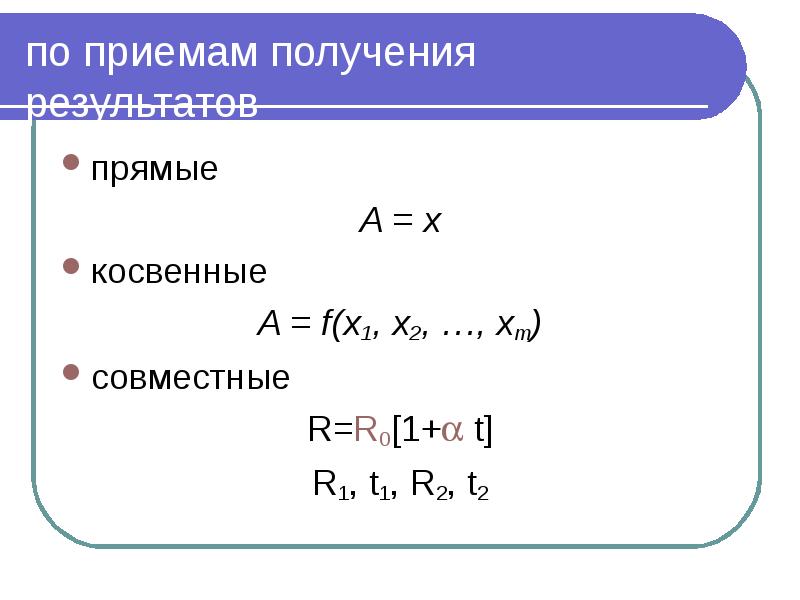

по приемам получения результатов прямые A = x косвенные A = f(x1, x2, …, xm) совместные R=R0[1+ t] R1, t1, R2, t2

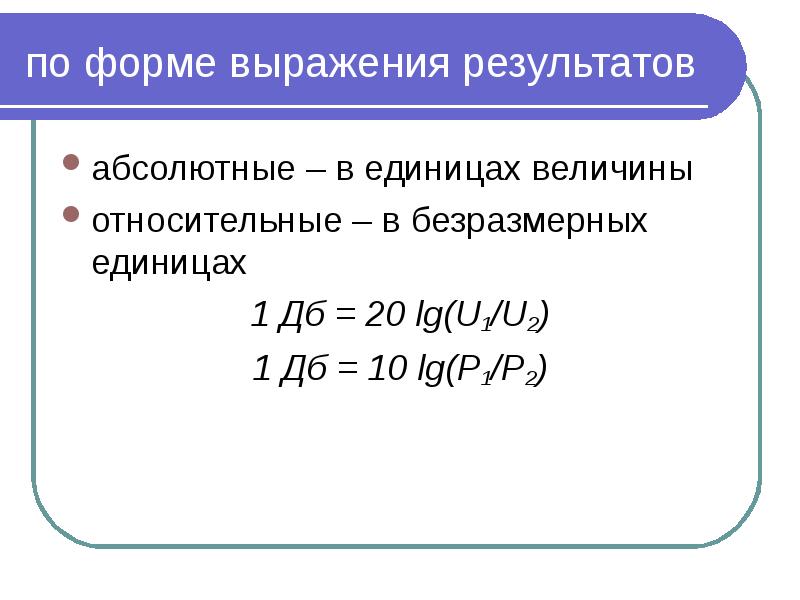

по форме выражения результатов абсолютные – в единицах величины относительные – в безразмерных единицах 1 Дб = 20 lg(U1/U2) 1 Дб = 10 lg(P1/P2)

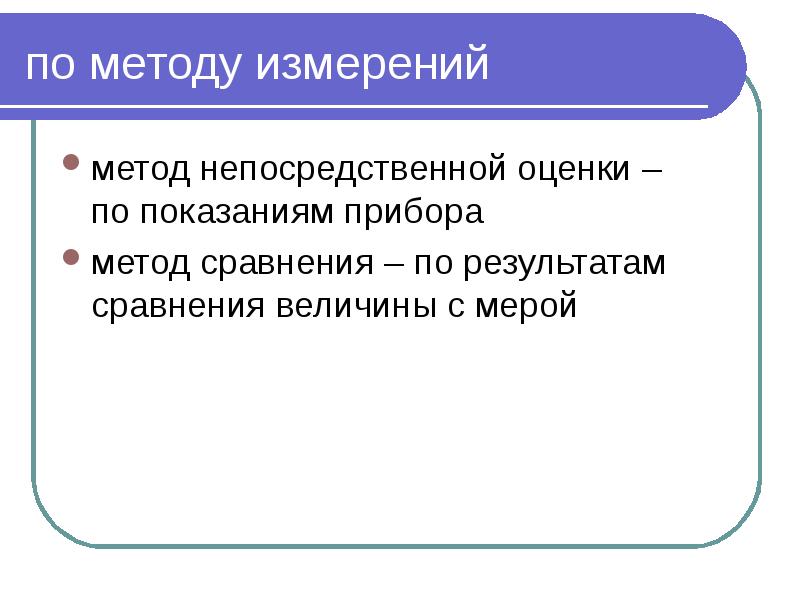

по методу измерений метод непосредственной оценки – по показаниям прибора метод сравнения – по результатам сравнения величины с мерой

Методы сравнения нулевой метод – полное уравновешивание величины мерой (Мостовой метод) дифференциальный метод – измерение разницы между величиной и мерой (АЦП) метод замещения – замена величины мерой (использование ММЭС)

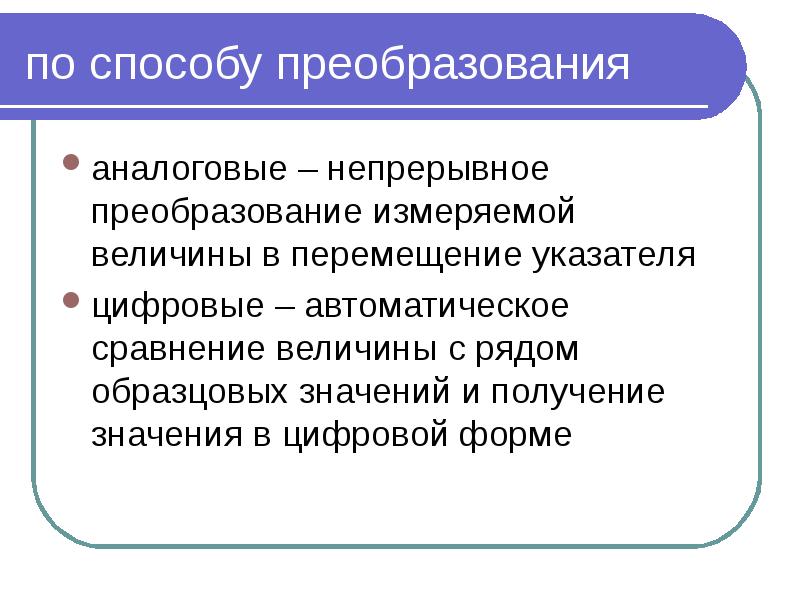

по способу преобразования аналоговые – непрерывное преобразование измеряемой величины в перемещение указателя цифровые – автоматическое сравнение величины с рядом образцовых значений и получение значения в цифровой форме

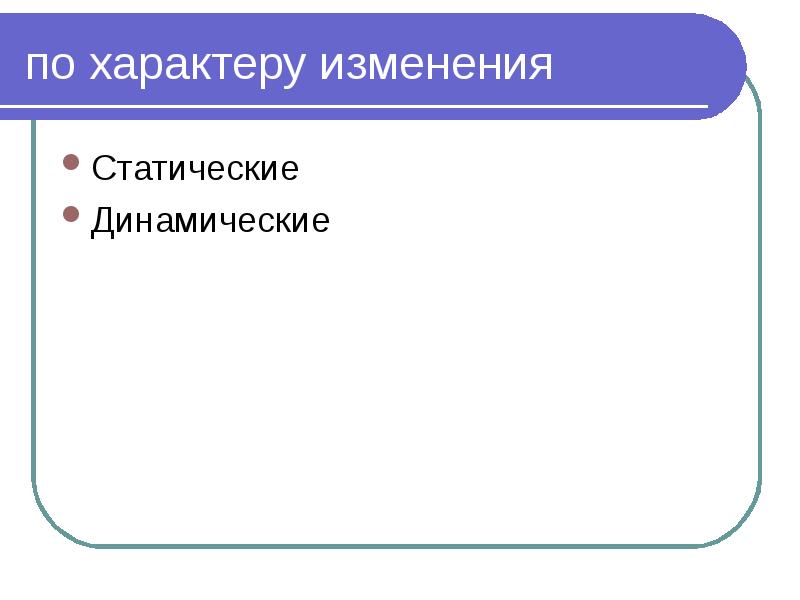

по характеру изменения Статические Динамические

по количеству наблюдений однократные X многократные x1, x2 … xn

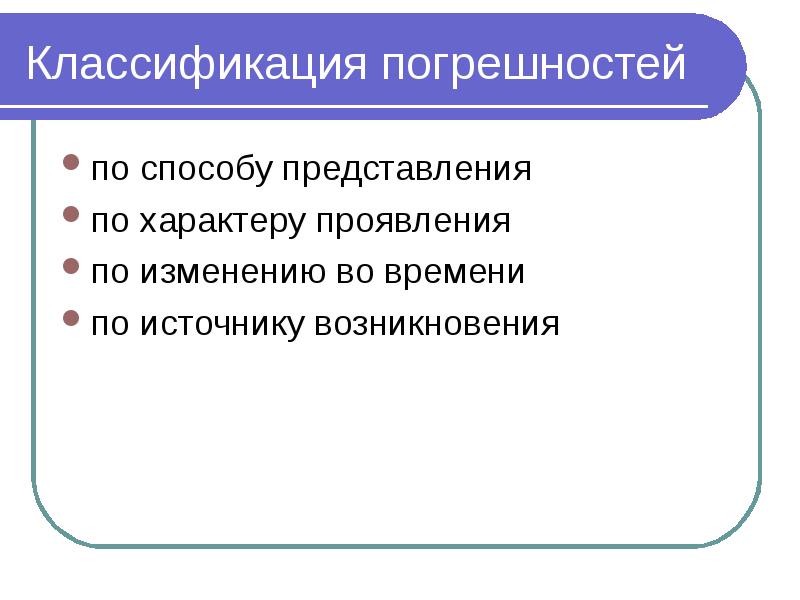

Классификация погрешностей по способу представления по характеру проявления по изменению во времени по источнику возникновения

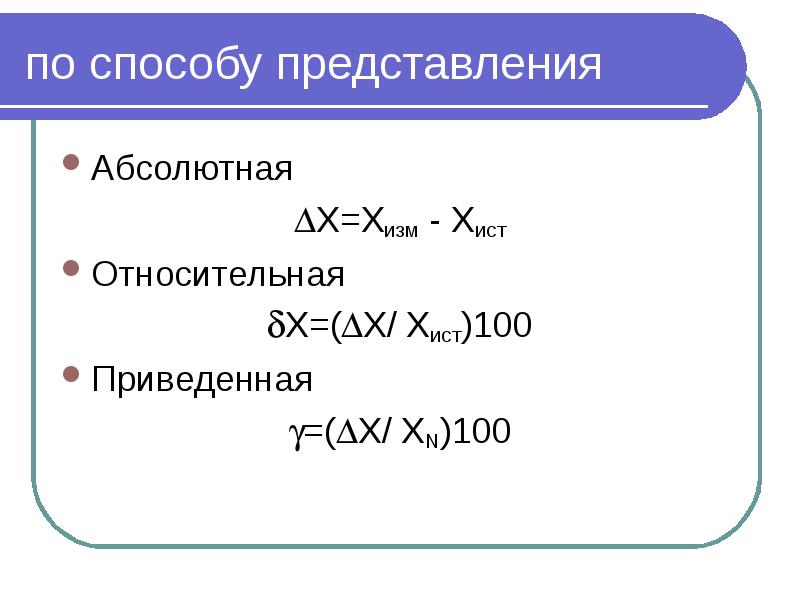

по способу представления Абсолютная X=Xизм - Xист Относительная X=(X/ Xист)100 Приведенная =(X/ XN)100

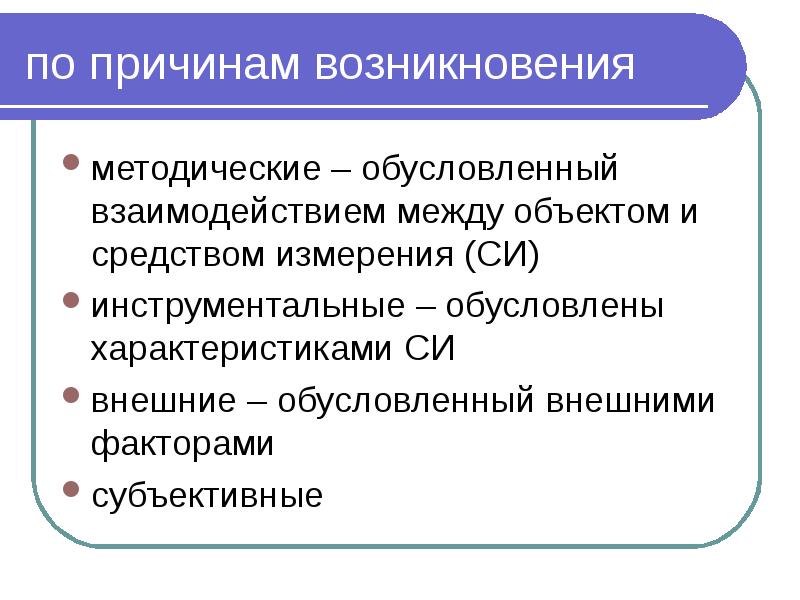

по причинам возникновения методические – обусловленный взаимодействием между объектом и средством измерения (СИ) инструментальные – обусловлены характеристиками СИ внешние – обусловленный внешними факторами субъективные

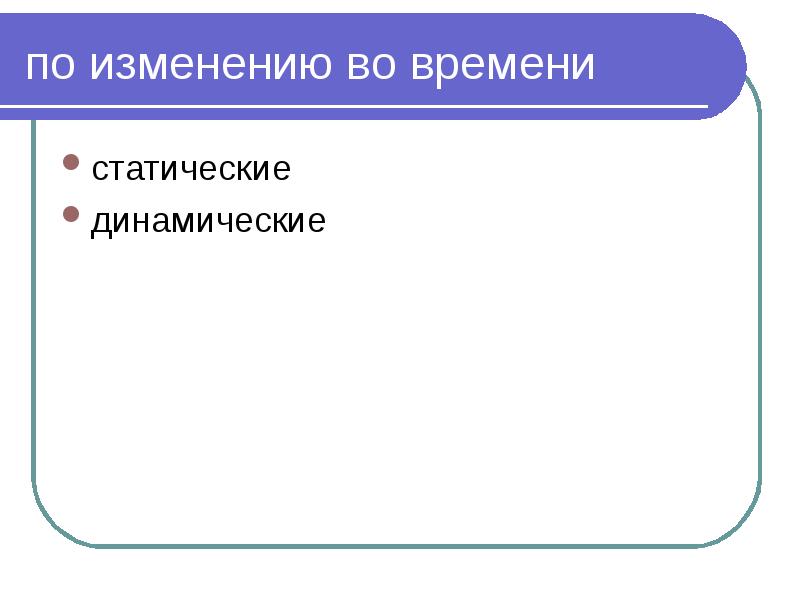

по изменению во времени статические динамические

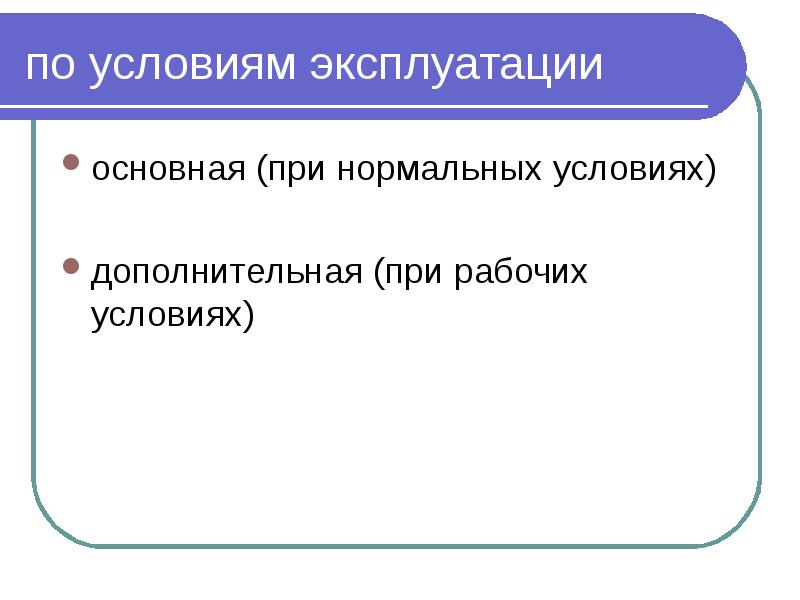

по условиям эксплуатации основная (при нормальных условиях) дополнительная (при рабочих условиях)

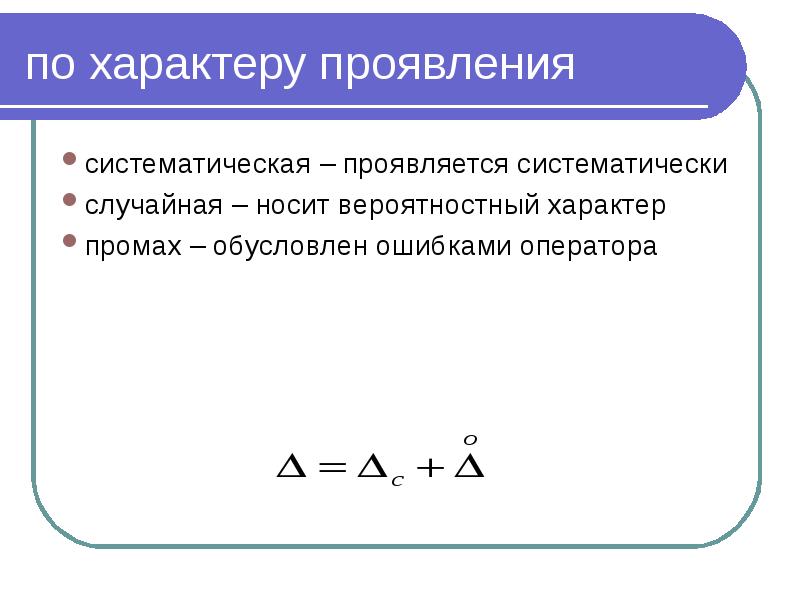

по характеру проявления систематическая – проявляется систематически случайная – носит вероятностный характер промах – обусловлен ошибками оператора
