Линзы  Построения изображений в линзахПознакомиться:
 Познакомиться:
 с типами линз;
 с геометрическими характеристиками тонкой линзы.
 ДатьЛинза – прозрачное тело (обычно стеклянное), ограниченное двумя сферическими поверхностями. Являетсяплоско-выпуклая
 плоско-выпуклая
 двояковыпуклая
 вогнуто-выпуклаяГлавная оптическая ось – прямая, на которой лежат центры обеих сферическихСобирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся.
плоско-выпуклая
 плоско-выпуклая
 двояковыпуклая
 вогнуто-выпуклаяГлавный фокус собирающей линзы (F) – точка на главной оптической оси,Фокальная плоскость линзы – плоскость, проходящая через главный фокус линзы перпендикулярноФокусное расстояние         плосковыпуклой2. Предмет находится за двойным     фокусным расстояниемУвеличение линзы ( Г ) – отношение линейного размера изображения H3. Предмет находится между двойным фокусом и фокусом линзы (F <3. Предмет находится на фокусном расстоянии от линзы (d = F)4. Предмет находится между главным фокусом и линзой (d < F)Точечный источник света, находящийся на главной оптической оси.
  Точечный источникФормула тонкой линзы
 Формула тонкой линзыЛинейный предмет, расположенный параллельно главной оптической оси.Графическое определение положения оптического центра и главного фокуса линзы.Рассеивающая линза превращает пучок параллельно падающих на неё световых лучей вОптическая сила плосковогнутой рассеивающей линзы  D < 0Основные лучи для рассеивающей линзы
 Основные лучи для рассеивающей линзыЕсли пучок параллельных лучей падает на тонкую рассеивающую линзу параллельно побочной1. Провести параллельно заданному лучу побочную оптическую ось
 1. Провести параллельно



Слайды и текст этой презентации
Слайд 1
Описание слайда:
Линзы Построения изображений в линзах


Слайд 2
Описание слайда:
Познакомиться: Познакомиться: с типами линз; с геометрическими характеристиками тонкой линзы. Дать определение: Фокусного расстояния, фокальной плоскости и оптической силы тонкой линзы. Научиться строить изображение в тонких линзах и характеризовать их. Вывести формулу тонкой собирающей и рассеивающей линз. Применять полученные знания при решении задач на построение и расчет тонкой линзы (в том числе с помощью компьютера)

Слайд 3
Описание слайда:
Линза – прозрачное тело (обычно стеклянное), ограниченное двумя сферическими поверхностями. Является одним из основных элементов оптических систем. Линза, у которой толщина пренебрежимо мала по сравнению с радиусами кривизны ее поверхностей, называется тонкой. Главное свойство тонких линз заключается в том, что все приосевые лучи, вышедшие из какой-либо точки предмета и прошедшие сквозь тонкую линзу, собираются этой линзой снова в одной точке. Благодаря этому свойству с помощью линз можно получать изображения различных предметов.

Слайд 4
Описание слайда:
плоско-выпуклая плоско-выпуклая двояковыпуклая вогнуто-выпуклая

Слайд 5
Описание слайда:
Главная оптическая ось – прямая, на которой лежат центры обеих сферических поверхностей, ограничивающих линзу (О1О2) – является осью симметрии линзы. Главная оптическая ось – прямая, на которой лежат центры обеих сферических поверхностей, ограничивающих линзу (О1О2) – является осью симметрии линзы.

Слайд 6
Описание слайда:

Слайд 7
Описание слайда:
Собирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся. Собирающие линзы – линзы, преобразующие параллельный пучок световых лучей в сходящийся.

Слайд 8
Описание слайда:
плоско-выпуклая плоско-выпуклая двояковыпуклая вогнуто-выпуклая

Слайд 9
Описание слайда:
Главный фокус собирающей линзы (F) – точка на главной оптической оси, в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе. Главный фокус собирающей линзы (F) – точка на главной оптической оси, в которой собираются лучи, падающие параллельно главной оптической оси, после преломления их в линзе.

Слайд 10
Описание слайда:
Фокальная плоскость линзы – плоскость, проходящая через главный фокус линзы перпендикулярно главной оптической оси. Точки пересечения побочных оптических осей с фокальными плоскостями называются побочным фокусом ( F' ) В побочном фокусе сходятся все лучи, падающие на линзу параллельно побочной оптической оси.

Слайд 11
Описание слайда:
Фокусное расстояние плосковыпуклой линзы

Слайд 12
Описание слайда:

Слайд 13
Описание слайда:
2. Предмет находится за двойным фокусным расстоянием линзы (d >2F)

Слайд 14
Описание слайда:
Увеличение линзы ( Г ) – отношение линейного размера изображения H к линейному размеру предмета h Увеличение линзы ( Г ) – отношение линейного размера изображения H к линейному размеру предмета h Г = H/h При увеличенном изображении предмета в линзе величина увеличения больше единицы ( Г > 1), а при уменьшенном – меньше единицы ( Г< 1). Например: Г = 0,2 линейный размер изображения в k = 5 раз (1/0,2 = 5) меньше линейного размера предмета Г = f/d

Слайд 15
Описание слайда:
3. Предмет находится между двойным фокусом и фокусом линзы (F < d < 2F)

Слайд 16
Описание слайда:
3. Предмет находится на фокусном расстоянии от линзы (d = F)

Слайд 17
Описание слайда:
4. Предмет находится между главным фокусом и линзой (d < F)

Слайд 18
Описание слайда:
Точечный источник света, находящийся на главной оптической оси. Точечный источник света, находящийся на главной оптической оси.

Слайд 19
Описание слайда:

Слайд 20
Описание слайда:
Формула тонкой линзы Формула тонкой линзы

Слайд 21
Описание слайда:
Линейный предмет, расположенный параллельно главной оптической оси.

Слайд 22
Описание слайда:
Графическое определение положения оптического центра и главного фокуса линзы.

Слайд 23
Описание слайда:

Слайд 24
Описание слайда:

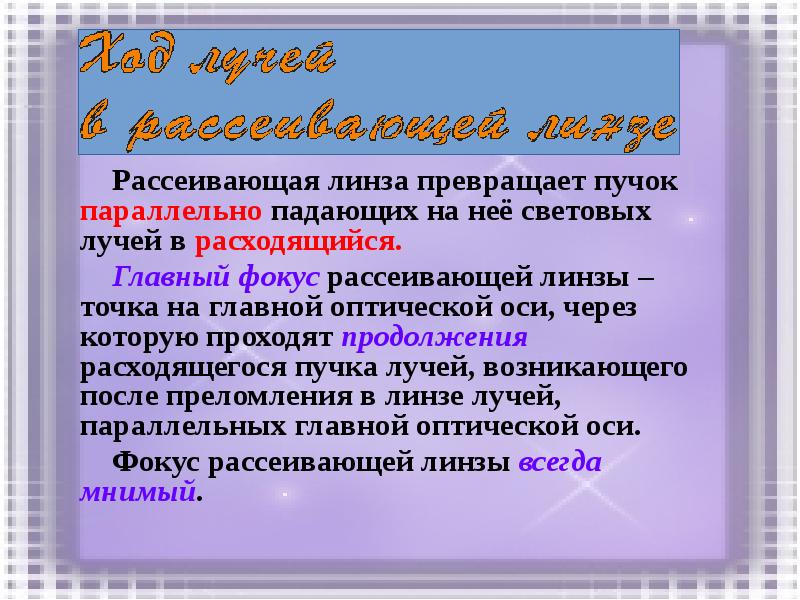

Рассеивающая линза превращает пучок параллельно падающих на неё световых лучей в расходящийся. Рассеивающая линза превращает пучок параллельно падающих на неё световых лучей в расходящийся. Главный фокус рассеивающей линзы – точка на главной оптической оси, через которую проходят продолжения расходящегося пучка лучей, возникающего после преломления в линзе лучей, параллельных главной оптической оси. Фокус рассеивающей линзы всегда мнимый.

Слайд 25
Описание слайда:
Оптическая сила плосковогнутой рассеивающей линзы D < 0

Слайд 26
Описание слайда:
Основные лучи для рассеивающей линзы Основные лучи для рассеивающей линзы

Слайд 27
Описание слайда:
Если пучок параллельных лучей падает на тонкую рассеивающую линзу параллельно побочной оптической оси, то продолжения преломленных лучей пересекаются в одной точке F| фокальной плоскости линзы – в ее мнимом побочном фокусе. Если пучок параллельных лучей падает на тонкую рассеивающую линзу параллельно побочной оптической оси, то продолжения преломленных лучей пересекаются в одной точке F| фокальной плоскости линзы – в ее мнимом побочном фокусе.

Слайд 28
Описание слайда:

Слайд 29
Описание слайда:
1. Провести параллельно заданному лучу побочную оптическую ось 1. Провести параллельно заданному лучу побочную оптическую ось

Слайд 30
Описание слайда:

Слайд 31
Описание слайда:

Слайд 32
Описание слайда:

Слайд 33
Описание слайда:

Слайд 34
Описание слайда:

Слайд 35
Описание слайда:

Слайд 36
Описание слайда:

Слайд 37
Описание слайда:

Слайд 38
Описание слайда:
