Слайд 1
Описание слайда:
Магнитные материалы Выполнил: Павел Андреевич

Слайд 2
Описание слайда:
Магнитные материалы (магнетики) - это материалы, заметно изменяющие свою намагниченность при воздействии на них возбуждающего внешнего магнитного поля.

Слайд 3
Описание слайда:
Намагниченность

Слайд 4
Описание слайда:
Магнитное поле в веществе Индукция намагниченности в веществе Bi измеряется в теслах (Т) и выражается соотношением Bi=0 Jм=0мH, Тл, (3.2) где 0=4×10-7 Г/м - магнитная постоянная. Обозначим индукцию внешнего магнитного поля через B0: B0=0 H, Т. (3.3) Индукция результирующего магнитного поля внутри магнетика представляет сумму внешней B0 и внутренней Bi индукций: B=B0 + Bi. (3.4) Подставляя в выражение (3.4) значения B0 из (3.3) и Bi из (3.2) получим, что B0=0H+0мH=0(1+м) H, (3.5) где 1+м= - статическая магнитная проницаемость вещества. Заменяя в формуле (3.5) значение 1+м на  получим известное выражение, связывающее напряженность магнитного поля H с индукцией магнитного поля B в веществе: B=0H. (3.6) Из выражения (3.6) получаем соотношение для статической магнитной проницаемости вещества в виде =(1/0)B/H. (3.7)

Слайд 5
Описание слайда:
Ферромагнетизм Ферромагнетики - это маг-нитоупорядоченные мате-риалы, атомы которых име-ют большое количество не-спаренных (нескомпенсиро-ванных) спиновых магнит- ных моментов атомов. К классу ферромагнетиков относятся элементы пере-ходных групп Fe, Co, Ni (элементы группы железа), а также редкоземельные эле-менты Gd, Dy, Ho, Er, Tu.

Слайд 6
Описание слайда:

Слайд 7
Описание слайда:

Слайд 8
Описание слайда:
Влияние межатомного расстояния на магнитные свойства материалов Магнитные моменты атомов в ферромагнитных и антиферромагнитных материалах выстраиваются параллельно друг другу в результате обменного взаимодействия электронов внутренних недостроенных оболочек атомов. Энергия обменного взаимодействия рассчитывается из выражения , Дж, (3.28) где J - обменный интеграл, Дж; (Si, Si+1)= SiSi+1cos - скалярное произведение результирующих спинов i -го и (i+1)-го соседних атомов;  - угол между направлениями спинов электронов соседних атомов; N - число спинов. а – межатомное расстояние d – диаметр атома;

Слайд 9
Описание слайда:
Доменная структура ферромагнетиков Внутреннее размагничивающее поле приводит к самопроизвольному делению материала на более мелкие магнитные структуры - домены с противоположными магнитными полюсами (рис. 3.10, а). При этом внутреннее магнитное поле замыкается внутри ферромагнетика, уменьшая избыточную свободную магнитную энергию. Доменная граница представляет собой переходную область, называемую стенкой Блоха, размером около 0,1 мкм (примерно 400 межатомных расстояний). В этой области магнитные моменты атомов плавно разворачиваются на угол =1800 и направления намагниченности в соседних доменах оказы- ваются противоположными (рис. 3.10, б).

Слайд 10
Описание слайда:
Магнитная анизотропия

Слайд 11
Описание слайда:
Процессы при намагничивании ферромагнетиков Начальная (основная) кривая намагничивания ферромагнетика. Эта кривая представлена на рис. 3.12. Она получается при монотонном увеличении напряженности магнитного поля Н в образце от нуля до некоторого максимального значения. Напряженность магнитного поля, создаваемого при пропускании тока в катушке, рассчитывается из соотношения , А/м, (3.29) где N - число витков соленоида, l - длина соленоида.

Слайд 12
Описание слайда:
Кривая намагничивания при циклическом перемагничивании Bs – индукция технического насыщения; Br – остаточная индукция; Hc – коэрцитивная сила. Дифференциальная магнитная проницаемость д=(1/0)dB/dH. (3.31) Значение д находится путем дифференцирования основной кривой намагничивания ферромагнетика B=f(H) Начальная магнитная проницаемость н=(1/0) lim(B/H) (3.32) H 0 Импульсная магнитная проницаемость и=(1/ 0)B/H. (3.33) где B=Bs-Br - изменение индукции возбуждающего импульсного магнитного поля; H=H2-H1 - изменение напряженности импульсного магнитного поля;

Слайд 13
Описание слайда:
Эффект магнитострикции в ферромагнетиках

Слайд 14
Описание слайда:
Компенсация чётности магнитострикционного эффекта

Слайд 15
Описание слайда:
Магнитострикционный преобразователь В радиотехнике магнитострикционные преобразователи широко применяются в электромеханических фильтрах (ЭМФ). Конструкция простейшего магнитострик-ционного преобразователя изображена на рис. 3.18. Специфическим параметром магнитостри- кционных преобразователей является коэф-фициент электромеханической связи, kм, значение которого определяется из соотношения kм2=Pа/Pг, (3.39) где Pа - мощность акустических колебаний, излучаемых преобразователем, Pг - мощность, потребляемая преобразователем от генератора электрических сигналов. Значение коэффициента электромехани-ческой связи для типичных магнито-стрикционных преобразователей составляет 0,1...0,3.

Слайд 16
Описание слайда:
Перемагничивание ферромагнетиков в переменных электромагнитных полях Процесс перемагничивания сопровождается потерями энергии, приводящими к нагреву материала. Удельная мощность потерь энергии на перемагничивание pс складывается из двух составляющих: pс =pг+pв, Вт/кг, (3.40) где pг - удельная мощность потерь на гистерезис (потери на гистерезис); pв - мощность потерь на вихревые токи. В практических случаях для вычисления удельных потерь на гистерезис пользуются эмпирической формулой pг =Bмnf, Вт/кг, (3.42) где ≈1 - коэффициент; Bм - максимальная индукция, достигаемая в данном цикле, Тл; n=(1,6...2)- показатель степени, зависящий от Bм; f- частота, Гц. При расчете удельных потерь на вихревые токи пользуются экспериментально полученным соотношением pв=Bм2f 2, Вт/кг, (3.43) где ~1/ - постоянный коэффициент для данного материала

Слайд 17
Описание слайда:
Высокочастотные потери в ферромагнетиках На частотах более 50 кГц в слабых электромагнитных полях потери в ферромагнетиках характеризуются параметром, который носит название тангенс угла магнитных потерь и обозначается tg. Физический смысл tg нетрудно выяснить, выполнив анализ соотношения tg=Pa/Px, (3.44) где Pa - активная мощность электромагнитного поля, выделяющаяся в ферромагнетике в виде тепла; Px - полная мощность возбуждающего магнитного поля. Для ферромагнитных сердечников высокочастотных катушек индуктивности максимальное значение tg не должно превышать 0,1. Величину, обратную tg , называют добротностью Q, следовательно Q=1/tg.

Слайд 18
Описание слайда:
Поверхностный эффект в ферромагнетиках Вихревые токи оказывают размагничива- ющее действие на ферромагнетик и экранируют его центральные области от проникновения внешнего переменного магнитного поля. Этот эффект проявляется в уменьшении индукции магнитного поля в ферромагнетике и снижении эффективной магнитной проницаемости материала mэф. Значение переменной магнитной индукции B~ внутри ферромагнетика уменьшается с глубиной x по экспоненциальному закону (рис. 3.19) B~=B0~exp(-x/xэф), (3.45) где B0~ - индукция переменного магнитного поля на поверхности ферромагнетика; хэф - эффективная глубина проникновения маг-нитного поля в ферромагнетик, представ-ляющая глубину x, для которой B~/B0~=0,37.

Слайд 19
Описание слайда:
Классификация магнитных материалов Магнитомягкие материалы - это материалы, которые имеют относительно небольшое значение коэрцитивной силы, не превышающее 4 кА/м и, в связи с этим, характеризующиеся узкой петлей гистерезиса. Магнитотвердые материалы характеризуются высокими значениями коэрцитивной силы (более 4 кА/м) и обладают широкой петлей гистерезиса. Материалы с прямоугольной петлей гистерезиса (ППГ) имеют форму петли гистерезиса, близкую к прямоугольной.

Слайд 20
Описание слайда:
Магнитомягкие материалы Магнитомягкие материалы

Слайд 21
Описание слайда:
Низкочастотные магнитомягкие материалы

Слайд 22
Описание слайда:
Магнитомягкие материалы для работы в постоянных магнитных полях 1. Технически чистое железо - это железо, содержащее менее 0,1% примесей. Характеристики технического железа приведены в таблице 3.4.

Слайд 23
Описание слайда:
Магнитомягкие материалы для работы в низкочастотных магнитных полях Электротехнические кремнистые стали с содержанием 0,4...4% Si относятся к магнитомягким материалам для работы в низкочастотных магнитных полях. Введение кремния в железо увеличивает электрическое сопротивление стали и снижает удельные потери на перемагничивание. Изготавливаются электротехнические стали в соответствии с требованиями государственных стандартов: ГОСТ 21427.0 “Сталь электротехническая листовая. Классификация и марки”; ГОСТ 21427.1 “Сталь листовая электротехническая холоднокатаная анизотропная тонколистовая”; ГОСТ 21427.2 “Сталь электротехническая холоднокатаная изотропная тонколистовая”.

Слайд 24
Описание слайда:
Текстурованные электротехнические стали Для получения высокого значения индукции насыщения Bs электротехническую кремнистую сталь подвергают холодной прокатке с последующим отжигом для снятия остаточных механических напряжений. Такая сталь называется текстурованной. Различают два вида текстурованной стали (рис. 3.20). Стали с ребровой текстурой, при которой ребра кубических кристаллографических ячеек расположены в направлении проката (рис. 3.20,а). Этот случай соответствует кристаллографическим направлениям <100> вдоль направления проката. Главная диагональ куба с направлением <111> расположена под углом 55o к направлению проката. Стали с кубической текстурой, при которой ребра кубов с кристаллографическими направлениями <100> ориентированы вдоль и поперек направления проката (рис. 3.20,б). По этим направлениям проявляются наилучшие магнитные свойства электротехнической стали.

Слайд 25
Описание слайда:
Система обозначения электротехнических кремнистых сталей Стали различных марок, обозначаются трех-четырехзначными цифрами. Согласно ГОСТ 21.4270 обозначение электро- технической кремнистой стали состоит из трех цифр, например сталь 341, сталь 342. Первая цифра указывает на тип стали (1 - горячекатаная изотропная, 2 - холоднокатаная изотропная, 3 - холоднокатаная с ребровой текстурой, 5 - холоднокатаная с кубической текстурой). Вторая цифра обозначает содержание кремния в стали (0 - 0,4%, 1 - 0,4...0,8%, 2 - 0,8...1,8%, 3 - 1,8...2,8%, 4 - 2,8...3,8%, 5 - 3,8...4,8%). Третья цифра означает группу по основной нормируемой характеристике (0 – удельные потери при B = 1,7 Т и частоте 50 Гц; 1 – удельные потери при B = 1,5 Т и частоте 50 Гц; 2 – удельные потери при B = 1 Т и частоте 400 Гц для горячекатаной и при B = 1,5 Т и частоте 400 Гц для холоднокатаной анизотропной; 6 – магнитная индукция в слабых магнитных полях при H = 0,4 А/м; 7 – магнитная индукция в средних магнитных полях при H = 10 А/м);

Слайд 26
Описание слайда:

Слайд 27
Описание слайда:
Низкокоэрцитивные магнитомягкие сплавы

Слайд 28
Описание слайда:

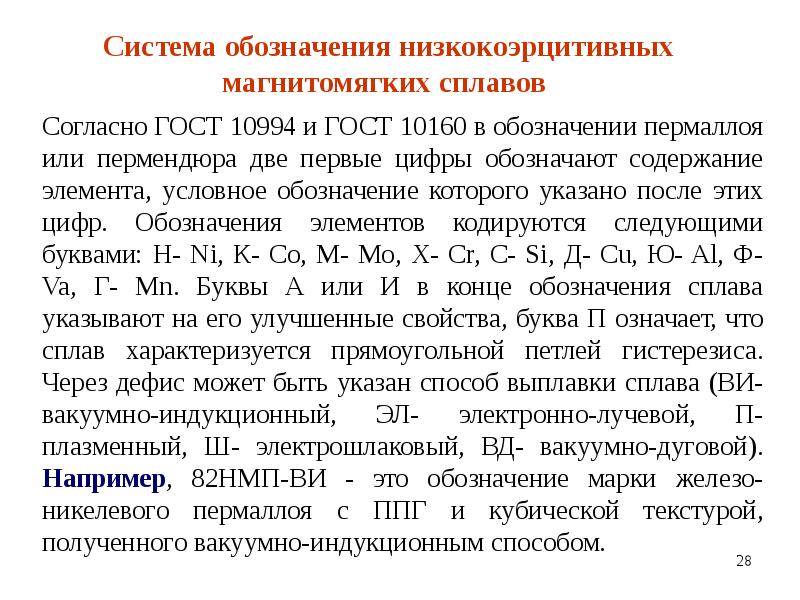

Система обозначения низкокоэрцитивных магнитомягких сплавов Система обозначения низкокоэрцитивных магнитомягких сплавов

Слайд 29
Описание слайда:

Слайд 30
Описание слайда:
Характеристики пермендюров

Слайд 31
Описание слайда:
Магнитные параметры лент из пермаллоев

Слайд 32
Описание слайда:
Аморфные магнитные сплавы Аморфные магнитные сплавы – современные магнитные материалы на основе сплавов системы Fe-Ni-Co с аморфной структурой и характеристиками, превышающими аналогичные свойства кристаллических сплавов – пермаллоев. Металлические магнитные сплавы с аморфной структурой обладают комплексом уникальных свойств с высокими магнитными, прочностными, коррозионно-стойкими свойствами, большим удельным сопротивлением. Изделия из аморфных магнитных материалов, относящихся к магнитомягким материалам, обладают высокими начальной и максимальной проницаемостью (5000370 000), индукцией насыщения Bs =(0,78...1,5 Т), малой коэрцитивной силой Hc=(0,1510 A/м), высоким удельным сопротивлением (0,0130,016 Ом·м). Аморфные магнитные сплавы технологичны при изготовлении и обработке, они не требуют дополнительного проката и поверхностной обработки. Очень важным обстоятельством, стимулирующим внедрение аморфных сплавов, является необязательность отжига при изготовлении из них магнитопроводов. Для получения оптимальных магнитных свойств применяют термомагнитную обработку (ТМО), которая проще термообработки пермаллоя и осуществляется в ряде случаев на воздухе.

Слайд 33
Описание слайда:

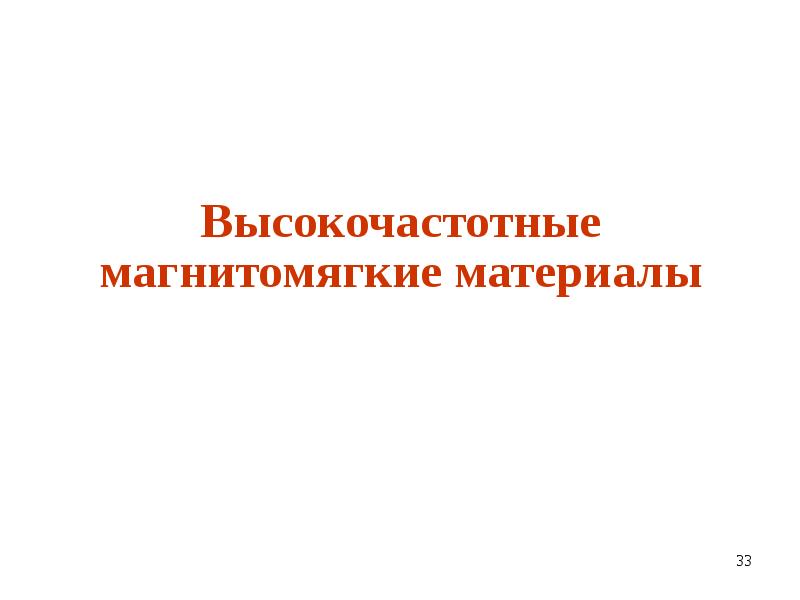

Высокочастотные магнитомягкие материалы

Слайд 34
Описание слайда:
Классификация высокочастотных магнитных материалов

Слайд 35
Описание слайда:

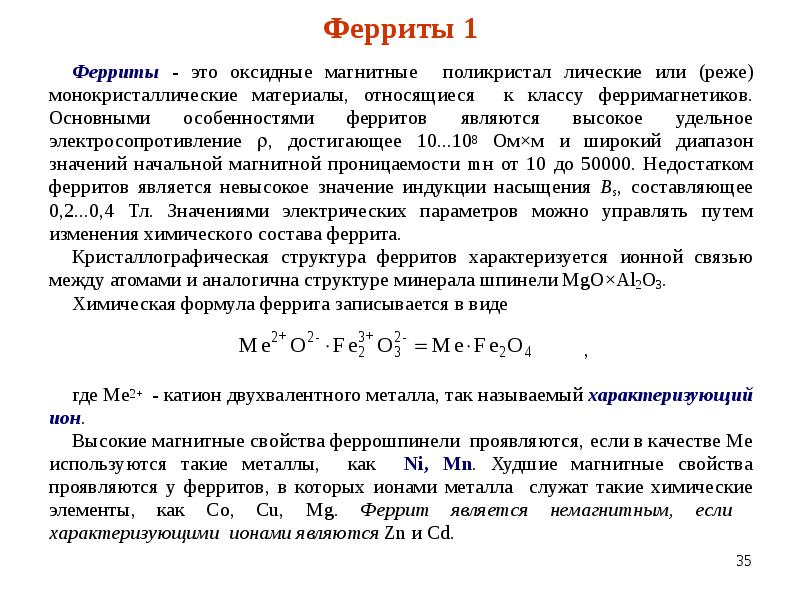

Ферриты 1 Ферриты - это оксидные магнитные поликристал лические или (реже) монокристаллические материалы, относящиеся к классу ферримагнетиков. Основными особенностями ферритов являются высокое удельное электросопротивление , достигающее 10...108 Ом×м и широкий диапазон значений начальной магнитной проницаемости mн от 10 до 50000. Недостатком ферритов является невысокое значение индукции насыщения Bs, составляющее 0,2...0,4 Тл. Значениями электрических параметров можно управлять путем изменения химического состава феррита. Кристаллографическая структура ферритов характеризуется ионной связью между атомами и аналогична структуре минерала шпинели MgO×Al2O3. Химическая формула феррита записывается в виде , где Ме2+ - катион двухвалентного металла, так называемый характеризующий ион. Высокие магнитные свойства феррошпинели проявляются, если в качестве Ме используются такие металлы, как Ni, Mn. Худшие магнитные свойства проявляются у ферритов, в которых ионами металла служат такие химические элементы, как Co, Cu, Mg. Феррит является немагнитным, если характеризующими ионами являются Zn и Cd.

Слайд 36
Описание слайда:
Ферриты 2 В качестве характеризующих ионов при изготовлении магнитомягких ферритов обычно используют Ni, Mn и Zn. Соответствующие ферриты называют никель-цинковыми и марганец-цинковыми. Они относятся к так называемым амфотерным шпинелям, для которых характерно равномерное распределение ионов никеля (марганца) и Fe3+ по А и В кислородным междуузлиям. Химические формулы названных ферритов записывают в виде Ni1-xZnxFe2O4 и Mn1-xZnxFe2O4, соответственно, где х- содержание цинка. Распределение катионов по междуузлиям А и В изображается в виде формулы , (3.43) подрешетка подрешетка А В где x - концентрация цинка; 1-x - концентрация Ме; 1-y - относительное содержание трехвалентного железа в подрешетке А; 1+y - относительное содержание трехвалентного железа в подрешетке В; символ Ме - ионы Ni2+ или Mn2+; стрелки над символами указывают направления намагниченности ионов.

Слайд 37
Описание слайда:
Элементарная ячейка феррошпинели Элементарная ячейка шпинели представляет кубическую плотноупакованную ячейку, в вершинах и центрах граней которой находятся ионы кислорода О2-. Элементарная ячейка состоит из 8 структурных единиц типа МеFe2O4 (рис. 3.21, а). Ионы Ме2+ и Fe3+ расположены внутри этих структурных единиц в междуузлиях. Элементарная ячейка, изображенная на рис. 3.21,а, содержит 56 ионов, в том числе 32 иона O2-, 16 ионов Fe3+ и 8 ионов Ме2+. Таким образом, в ферритах решающую роль в обеспечении магнитных свойств играет косвенное обменное взаимодействие, осуществляемое при участии кислородных ионов. Главным является взаимодействие по типу А-О-В, где А и В- ионы, находящиеся в междуузлиях А и В, разделенных атомами кислорода, О.

Слайд 38
Описание слайда:
Основные электромагнитные параметры магнитомягких ферритов

Слайд 39
Описание слайда:
Характеристики ферритов 1. Ферриты общего применения. К этой группе ферритов относятся Ni-Zn ферриты марок 100НН, 400НН, 600НН, 1000НН, 2000НН и др. с предельными (критическими) частотами применения fкр, составляющими 30...0,1 МГц. Mn-Zn ферриты марок 1000НМ, 1500НМ, 2000НМ, 3000НМ рассчитаны для работы в диапазоне частот от 0,6 до 0,1 МГц. Видно, что значение критической частоты снижается с ростом магнитной проницаемости феррита. 2. Термостабильные ферриты характеризуются низким значением температурного коэффициента начальной магнитной проницаемости , не превышающим (1...10)×10-6 1/К. К ним относятся Ni-Zn ферриты марок 7ВН, 20ВН, 30ВН, 50ВН, 100ВН, 150ВН, рассчитанные на предельные частоты применения 200..25 МГц. Марганец-цинковые ферриты марок 700НМ, 1000НМ3, 1500НМ1, 2000НМ1 применяются на более низких частотах 5...0,5 МГц. 3. Высокопроницаемые ферриты представляют Mn-Zn ферриты марок 4000НМ, 6000НМ, 10000НМ, 20000НМ, рассчитанные для работы в сравнительно низкочастотном диапазоне 0,05...0,1 МГц. 4. Ферриты для телевизионной техники используются в качестве стержневых и броневых магнитопроводов трансформаторов строчной развертки (ТВС) телевизоров. К ним относятся Mn-Zn ферриты марок 2500НМС1, 3000НМС, рассчитанные для применения на частотах 0,36...0,4 МГц. 5. Ферриты для импульсных трансформаторов - это, как правило, Ni-Zn ферриты, которые служат в качестве магнитопроводов мощных импульсных трансформаторов для работы при частотах 2...0.3 МГц. Выпускаются ферриты марок 300ННИ, 350ННИ, 450ННИ, 1000ННИ. 6. Ферриты для ферровариометров предназначены для применения в катушках индуктивности с перестраиваемой индуктивностью в диапазоне частот от 250 до 6 МГц. К этой группе относятся ферриты из ряда 10ВНП, 35ВНП, 55ВНП, 60ВНП, 65ВНП, 90ВНП, 150ВНП, 200ВНП, 300ВНП. 7. Ферриты для широкополосных трансформаторов применяются в высокочастотных трансформаторах радиочастотного диапазона 80...8 МГц. Ферриты марок 50ВНС...300ВНС характеризуются значением tg= (6,7...33)×10-3. 8. Ферриты для магнитных головок выпускаются в виде дисков. Для их изготовления используются Ni-Zn ферриты марок 500НТ, 1000НТ, 2000НТ и Mn-Zn ферриты марок 500МТ, 1000МТ, 2000МТ, 5000МТ. 9. Ферриты для индуктивных бесконтактных датчиков марок 800НН и 1200НН характеризую- тся резким уменьшением магнитной проницаемости вблизи температур Кюри 70 0С и 195 0С. 10. Ферриты для магнитного экранирования представляют Ni-Zn ферриты марок 200ВНРП и 800ВНРП, отличающиеся большим значением tg, достигающим 10-2.

Слайд 40
Описание слайда:
Магнитодиэлектрики

Слайд 41
Описание слайда:
Характеристики магнитодиэлектриков Карбонильное железо. Этот материал получают в виде порошка в результате химической реакции восстановления пентакарбонила железа: Fe(CO)5=Fe+5CO. Размер частиц порошка 1,5...3,5 мкм. Восстановленное железо содержит 1% примесей углерода, азота, кислорода. Широкое распространение получили такие марки карбонильного железа, как Р-10, Р-20, Р-100. В обозначении марки железа число характеризует предельную частоту использования данного материала, в МГц. Начальная магнитная проницаемость mн сердечников, изготовленных из карбонильного железа, обычно составляет 10...15 единиц. Альсифер представляет собой тройной металлический сплав системы Fe-Al-Si, содержаший 9,6% Si и 5,6% Al. Это твердый и хрупкий материал с высокими магнитными свойствами. Сплав размалывается в порошок, который и является основой для изготовления сердечника Согласно ГОСТ 8763 для обозначения марки альсифера используется буквенно-цифровая система обозначений. Выпускаются альсиферы марок ТЧ-90, ТЧК-55, ТЧ-50, ТЧ-60, ВЧ-22, ВЧК-22, ВЧ-32 (ТЧ - для тональной частоты, ВЧ - высокочастотный материал, К - пониженное значение температурного коэффициента магнитной проницаемости am,T, число, стоящее после дефиса - значение начальной магнитной проницаемости mн). Альсиферы используются в сравнительно низкочастотном диапазоне 0,02...0,7 МГц. Специфической особенностью альсиферов является отрицательное значение ,T, достигающее минус (200... 600)×10-6 1/К. Порошкообразные пермаллои представляют из себя порошок железо-никелевого сплава. Система обозначения порошкообразных пермаллоев аналогична системе обозначений альсиферов. Для производства сердечников выпускается порошкообразный пермаллой марок П-250, П-160, П-140, П-100, П-60, П-20, ПК-100, ПК-60, ПК-20. Критическая частота магнитодиэлектриков с наполнителем из порошкообразного пермаллоя составляет 0,03...1 МГц. Ферритовые порошки изготавливают из отходов ферритового производства и применяют в качестве наполнителя при изготовлении магнитодиэлектриков. При обозначении в технической документации используется система маркировки ферритовых порошков, принятая для карбонильного железа. Выпускаются ферритовые порошки марок НМ-5, ВН-20, ВН-60, ВН-220 (НМ- низкочастотный материал на основе Mn-Zn феррита, ВН- высокочастотный материал на основе Ni-Zn феррита, число, стоящее после дефиса - значение предельной рабочей частоты fкр в Мгц).

Слайд 42
Описание слайда:

Слайд 43
Описание слайда:
Параметры магнитотвёрдых материалов Основные параметры магнито- твердых материалов определяются по кривой размагничивания, которая представляет собой второй квадрант предельной кривой намагничивания B=f(H) при циклическом перемагни-чивании (рис. 3.22, а). Для характе-ристики удельной магнитной энергии Wmax, накопленной в магните, поль-зуются кривой B=f(BH), изображенной на рис. 3.22, б. Из графиков рис. 3.22, а, б следует, что к основным параметрам магнито-твердых материалов относятся: Hc - коэрцитивная сила, А/м; Br - остаточная индукция, Тл; (BH)max= 2Wmax - максимальное значение произведения индукции B на значение напряженности магнитного поля H для данной кривой размагничивания, кДж/м3; Wmax - удельная магнитная энергия.

Слайд 44
Описание слайда:
Природа намагниченного состояния Для того, чтобы получить высокое значение коэрцитивной силы Hc, необходимо затруднить процесс перемагничивания материала, обусловленный смещением доменных границ. Это достигается путем создания текстурованного состояния магнетика. Магнитная текстура создается способом охлаждения высококоэрцитивного сплава из расплавленного состояния в сильном магнитном поле с напряженностью H=150...300 кА/м. В результате достигается упорядоченность пластинчатых выделений сильномагнитной фазы (рис. 3.24). Этот метод эффективен, например, для сплавов, содержащих кобальт. Кристаллическая текстура создается методом направленной кристаллизации расплава из магнитного материала, заливаемого в форму. Для создания текстурованного магнитного состояния применяется также прессование порошкообразного магнетика в сильном магнитном поле с напряженностью Н=250...400 кА/м. В этом случае магнитожесткий материал предварительно измельчается до частиц размером 0,1...1 мкм. Границы доменов совпадают с физическими границами зерен и в дальнейшем их смещение становится невозможным.

Слайд 45
Описание слайда:
Классификация магнитотвёрдых материалов

Слайд 46
Описание слайда:
Характеристики магнитотвёрдых материалов 1 1. Литые высококоэрцитивные сплавы. К этой группе магнитожестких материалов относятся сплавы систем Al-Ni-Cu-Fe (ЮНД) и Al-Ni-Cu-Co-Fe (ЮНДК), содержащие около 50% Fe, 7...14% Al, 14...25% Ni, 2...4% Cu, а сплавы ЮНДК - 14...40% Co. Условное обозначение литого высококоэрци-тивного сплава в технической документации состоит из букв, являющихся условным обозначением легирующего элемента (Ю- Al, Н- Ni, Д- Cu, K- Co, T- Ti, Б- Nb, C- Si), и чисел, указывающих процентное содержание компонента в сплаве. Добавки Cu, Ti и Nb обеспечивают стабильность магнитных характеристик сплавов. В конце обозначения могут стоять буквы А (сплав с кристаллической текстурой) или АА (монокристаллический материал). Основные характеристики литых высококоэрци-тивных сплавов представлены в таблице 3.11, где Br - индукция насыщения, Hc - коэрцитивная сила, Wmax - магнитная энергия. Из таблицы 3.11 видно, что сплавы ЮНДК обладают более высокими магнитными характеристиками, чем сплавы ЮНД. Наиболее высокими значениями магнитной энергии Wmax обладают монокристаллические сплавы ЮНДК. Например, монокристалл сплава ЮНДК40Т8АА характеризуется значением коэрцитивной силы Hc=145 кА/м.

Слайд 47
Описание слайда:
Характеристики магнитотвёрдых материалов 2 3. Магнитотвердые ферриты. В качестве магнитотвердых ферритов применяют феррит бария BaO×6Fe2O3, феррит стронция SrO×6Fe2O3, кристаллизующиеся в гексагональную структуру, а также феррит кобальта CoO×Fe2O3 с кубической структурой типа шпинели. Магнитотвердые ферриты изготавливаются методами порошковой металлургии и в 3...4 раза дешевле литых сплавов. К особенностям магнитотвердых ферритов относятся высокие значения коэрцитивной силы Hc, достигающие 150...300 кА/м, большое значение удельного электросопротивления (=10...106 Ом×м), относительно невысокое значение остаточной индукции Br, равное 0,19...0,39 Т. К недостаткам магнитотвердых ферритов следует отнести пониженную температурную стабильность магнитных параметров и хрупкость. В технической документации используется буквенно-цифровая система условных обозначений магнитотвердых ферритов: БИ - феррит бария изотропный; БА, СА - феррит бария или стронция анизотропный; РА - бариево-стронциевый феррит анизотропный. Число перед буквеннным обозначением указывает на величину удвоенной магнитной энергии 2Wmax=(BH)max в кДж/м3, число после буквенного обозначения является значением коэрцитивной силы магнита Hc, кА/м. Например, к распространенным маркам магнитожестких ферритов относятся 4БИ145, 21СА320, 28БА190.

Слайд 48
Описание слайда:
Характеристики магнитотвёрдых материалов 3 4. Магнитные сплавы на основе редкоземельных элементов. К этим сплавам относятся интерметаллические соединения кобальта с редкоземельными металлами типа RCo5, R2Co7, R2Co17, где индексом R обозначены редкоземельные металлы Sm, Pr, Ce, La, Y. Указанные сплавы имеют очень большую магнитную кристаллографическую анизотропию и характеризуются рекордными значениями коэрцитивной силы Hc, составляющими (2...20)×106 А/м. Изделия из сплавов на основе редкоземельных металлов изготавливаются методами порошковой технологии в виде дисков, колец, пластин. Разработаны образцы пленочных магнитов, наносимых на подложку методом вакуумного напыления. Промышленностью освоен выпуск магнитов на основе сплавов SmCo5 и PrCo5. В технической документации используется буквенно-цифровая система обозначений марок этих сплавов, где КС означает кобальтово-самариевый магнит, КСП- магнит на основе сплава кобальта, самария и празеодима. Число после буквенного обозначения указывает на процентное содержание самария (или самария и празеодима) в сплаве. Например, КС37, КСП37А (буква А в конце обозначения указывает на сплав с улучшенной текстурой). Типичные характеристики выпускаемых магнитов следующие: Br=0,7... 0,9 Т, Hc=640...1300 кА/м, Wmax= 55...72 кДж/м3. 5. Легированные мартенситные стали. К магнитотвердым материалам этой группы относятся закаленные на мартенсит нержавеющие стали с добавками Cr, W, Co. Этот вид магнитотвердых материалов находит в настоящее время ограниченное применение из-за невысоких магнитных свойств. Значение коэрцитивной силы Нc легированных мартенситных сталей не превышает 5...15 кА/м, магнитная энергия Wmax составляет 1..2,5 кДж/м3. Распространены марки мартенситных сталей ЕХ3, ЕХВ6, ЕХ9К15М, допускающие обработку резанием.

Слайд 49
Описание слайда:
Магнитотвердые материалы для магнитной записи Это материалы, которые наносятся в виде ферролакового покрытия на полимерные или металлические носители - ленты и диски для осуществления аудио- и видеозаписи, а также для записи, хранения и ввода информации в ЭВМ. Оптимальным требованиям удовлетворяют ферромагнитные материалы с коэрцитивной силой Нc=20...50 кА/м, характеризующиеся формой кривой размагничивания, близкой к прямоугольной. В качестве магнитного компонента широко применяются порошки закиси железа Fe2O3 с мелкими однодоменными частицами коричневого цвета. Часто используется смесь магнетита Fe3O4 и -Fe2O3, представляющая материал с повышенным значением коэрцитивной силы. Другой широко распространенный материал для магнитной записи - это диоксид хрома CrO2 , представляющий порошок черного цвета. Диоксид хрома характеризуется более высокой коэрцитивной силой, а элементы памяти на его основе обладают повышенной чувствительностью в области высоких частот. Применяют также ленты и диски с двойным магнитным слоем -Fe2O3+CrO2, позволяющие осуществить более качественную запись и чтение информации. Для маркировки магнитных лент отечественного производства используется буквенно-цифровая система обозначений, где первая буква указывает на назначение ленты (А- звукозапись, Т- видеозапись, В- вычислительная техника), первая цифра после буквы обозначает материал основы (2- диацетат, 3- триацетат, 4- лавсан), второй цифрой кодируется толщина ленты (0- менее 10 мкм, 1- 10...15 мкм, 2- 15...20 мкм, 3- 20...30 мкм, 4- 30...40 мкм при стандартных толщинах ленты 18, 27 и 37 мкм), третья и четвертая цифры маркировки ленты обозначают номер технологической разработки, затем через дефис записывется число, обозначающее ширину ленты в мм. В конце обозначения стоят буквы Б (лента для бытовой записи) или Р (лента для студийной записи). Например, обозначением А4205-3Б маркируется лента для компакт-кассеты на лавсановой основе, толщиной 18 мкм, номер разработки 05, с шириной 3,8 мм.

Слайд 50
Описание слайда:
Магнитные материалы специального назначения

Слайд 51
Описание слайда:
Классификация магнитных материалов специального назначения

Слайд 52
Описание слайда:
Материалы с прямоугольной петлей гистерезиса Эта группа магнитомягких поликристаллических материалов используется в изделиях, принцип действия которых основан на скачкообразном изменении индукции В магнитного поля при значениях напряженности магнитного поля Н, превышающих коэрцитивную силу Нc магнитного материала. Как уже отмечалось, к таким изделиям относятся магнитные сердечники для запоминающих, логических и переключающих устройств вычислительной техники, автоматики, связи, а также для магнитопроводов трансформаторов. Сердечники, как правило, имеют тороидальную, то есть кольцеобразную форму. В качестве материалов для изготовления сердечников с ППГ применяют специальные ферриты и ленты микронной толщины из пермаллоя. Ферриты с ППГ относятся к ферритам со структурой шпинели, которыми являются Mg-Mn ферриты с химической формулой (Mg, Mn)O×Fe2O3. Используются также литиевые ферриты Li2О×Fe2O3.

Слайд 53
Описание слайда:
Ферриты для устройств СВЧ Применяются в диапазоне частот 300 МГц...300 ГГц (длины волн от 1 м до 1 мм). 1. Ферриты со структурой граната используются в метровом диапазоне. Имеют химическую формулу R3Fe5O12, где R - иттрий (Y) или редкоземельный металл (Sm, Pr, Ce, La) с легирующими добавками. Ферриты химического состава Y3Fe5O12 носят название железо-иттриевых гранатов. Используются также ферриты составов (Y, Al)3Fe5O12 и (Y, Gd, Al, Mn)3Fe5O12. К поликристаллическим ферритам для устройств СВЧ относятся ферриты марок 90СЧ-Б, 10СЧ-20, 60СЧ-1. Эти ферриты характеризуются значением намагниченности насыщения Js достигающей 1,3...3,5 кА/м. Выпускаются также монокристаллические ферриты-гранаты марок 140КГ-1 и 65КГ, где число перед буквенным кодом указывает на величину намагниченности насыщения феррита в кА/м, умноженную на 4. 2. Ферриты-шпинели используются в приборах СВЧ сантиметрового диапазона. К ним относятся Mg-Mn ферриты состава (Mg, Mn)O×Fe2O3, а также Li-Zn ферриты состава (Li, Zn)O×Fe2O3. Марки ферритов 10СЧ1, 8СЧ7, значения намагниченности насыщения 4...24 кА/м. 3. Гексаферриты со структурой магнитоплюмбита применяют в миллиметровом диапазоне СВЧ. Их химическая формула MeFe12O19, где Ме - это Ba или Sr. Параметрический ряд гексаферритов включает 23 марки этих материалов (04СЧА8...03СЧА), характеризующихся значениями намагниченности насыщения от 8 до 18,3 кА/м.

Слайд 54
Описание слайда:
Магнитострикционные материалы В качестве таких материалов в технике преобразования электрических колебаний в акустические и наооборот до начала 60-х годов широко использовалась лента толщиной до 0,05 мм, изготовленная из никеля марки НП2Т или НП2. Сердечник магнитострикционного преобразователя представляет из себя пакет тонких пластин, скрепленных специальными стяжками. В настоящее время применение никеля ограничено, так как разработаны более эффективные магнитострикционные материалы. К таким материалам относятся Fe-Co сплавы марок 49К2Ф, 65К, Ni-Co сплавы (ниокси), Fe-Al сплавы (алфер). Для работы на повышенных частотах (до 600 кГц) наиболее пригодны магнитострикционные ферриты, обладающие высоким электрическим сопротивлением. К ним относится феррит никеля NiO×Fe2O3 марки 21СПА, ферриты марок 601С, 602С, 607С, выпускаемые в виде трубок и стержней длиной 3...50 мм и диаметром 3...5 мм.

Слайд 55
Описание слайда:
Магнитные пленки 1 В качестве материала для тонких магнитных пленок толщиной 0,1...1 мкм применяется пермаллой марки 80Н, нанесенный методами катодного или ионноплазменного распыления в постоянном магнит-ном поле на подложку, изготов-ленную из специального стекла или алюминия. В тонких пленках, изготовленных таким образом, магнитные домены укладываются в плоскости пленки вдоль направле-ния легкого намагничивания пленки, совпадающего с направ-лением внешнего подмагничиваю-щего поля.

Слайд 56
Описание слайда:
Магнитные пленки 2 Ось трудного намагничива-ния Т пленки лежит в плоскости пленки и соста-вляет угол 900 с направле-нием легкого намагничива-ния, как это показано на рис. 3.26,а. Форма петли гистерезиса, полученной при цикличес-ком перемагничивании тон-кой магнитной пленки, зави-сит от направления пере-магничивающего магнитного поля. В направлении оси L пленка характеризуется прямоуголь-ной петлей гистерезиса (рис. 3.26, б).).

Слайд 57
Описание слайда:
Монокристаллические магнитные пленки с цилиндрическими магнитными доменами

Слайд 58
Описание слайда:
Материалы для магнитных плёнок с ЦМД 1. Наиболее распространены одноосные ферриты-гранаты состава R3Fe5O12, где символ R означает элемент Y или редкоземельные металлы Sm, Eu, Ho, Er. Коэрцитивная сила Hc этих материалов составляет около 24 А/м. В эпитаксиальных пленках ферритов-гранатов удалось получить ЦМД с диаметром около 1 мкм. 2. Второй вид материалов - это ортоферриты с химической формулой RFeO3, где R, как и в предыдущем случае, означает иттрий или редкоземельные металлы. Диаметр ЦМД, полученных в эпитаксиальных пленках на основе ортоферритов, составляет около 10 мкм. Поэтому из-за больших размеров доменов ортоферриты считаются менее перспективными материалами для изготовления устройств на ЦМД. 3. Для изготовления монокристаллических пленок с ЦМД применяют также гексаферриты BaFe12O19 и феррошпинели MgxMn1-xFe2O4. В качестве подложек используются пластинки, вырезанные из монокристаллов немагнитного галлий-гадолиниевого граната состава Gd3Ga5O12. Этот материал характеризуется параметром кристаллической решетки, очень близким к параметру решетки феррита-граната Эффект возникновения ЦМД удалось наблюдать также в аморфных пленках состава GdCo и GdFe, полученных напылением на стеклянные и кварцевые подложки. Это открывает новые возможности в развитии техники устройств на ЦМД из за меньшей стоимости их изготовления

Слайд 59
Описание слайда:
Устройство памяти на ЦМД

Слайд 60
Описание слайда:
Магнитостатические волны Принцип действия спин-волновых устройств основан на явлениях возбуждения, распро-странения и приема СВЧ бегущих или стоячих когерент-ных спиновых волн или, как их часто называют, магнитостати-ческих волн (МСВ). Физически эти волны являются волнами намагниченности (рис.3.29), существующими в магнито-упорядоченных кристаллах (фер-ромагнетиках, ферримагнетиках и антиферромагнетиках). Такие волны могут возбуждаться в очень широком диапазоне частот f=100 МГц…10 ГГц и относятся к классу медленных электро-магнитных волн, поскольку их фазовые скорости значительно меньше скорости света.

Слайд 61
Описание слайда:
Характеристики спиновой магнитной волны Частота вращения fн вектора m переменной составляющей намагниченности прямо пропорциональна напряженности внешнего постоянного подмагничивающего поля Н0 и рассчитывается из соотношения , с-1, (3.47) где |g|= 1,761011 К/кг – гиромагнитное отношение; H0 – в А/м. Эта частота является частотой собственных колебаний намагниченности и называется частотой ферромагнитного резонанса (ФМР) неограниченной среды. В пленочных структурах возникает спектр бегущих магнитостатических волн, групповые скорости Vg которых определяются только толщиной L и намагниченностью насыщения J0 пленки: , м/с, (3.48) где частота Гц.

Слайд 62
Описание слайда:
Спин-волновой фильтр
