Механические свойства материалов. Диаграммы растяжения и сжатия. (Лекция 4) презентация

Лекция № 4

Механические свойства материалов. Механические свойства материалов. Диаграммы растяжения и сжатия.

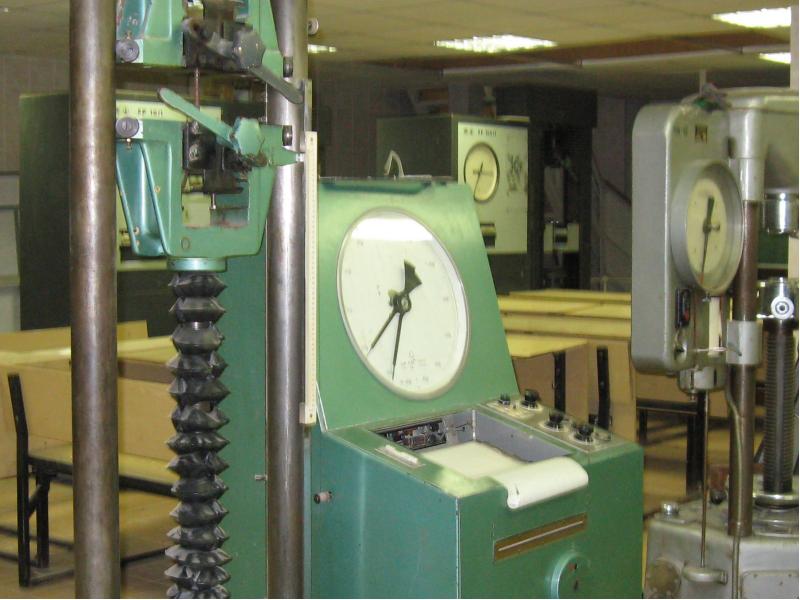

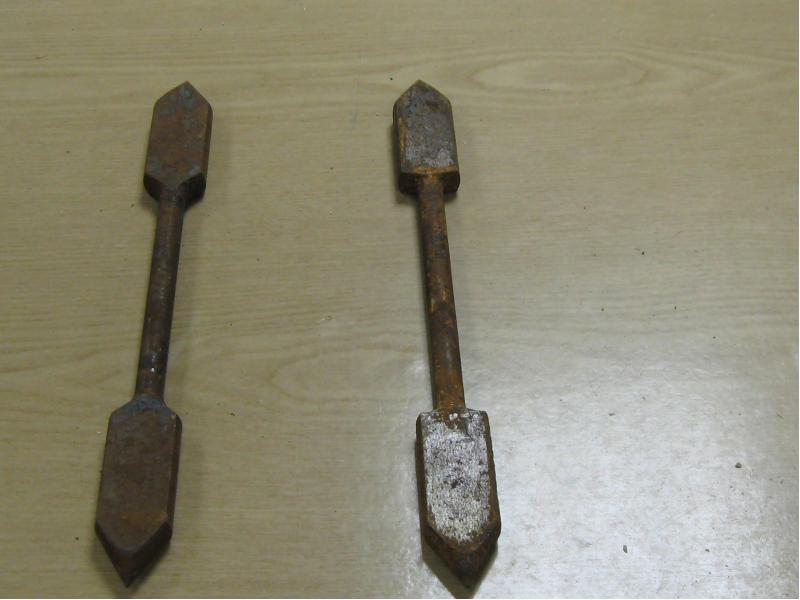

Механические характеристики материала необходимы для инженерных расчётов и определяются экспериментально путем испытания стандартных образцов на растяжение, сжатие, кручение, изгиб, срез, смятие и т.д.

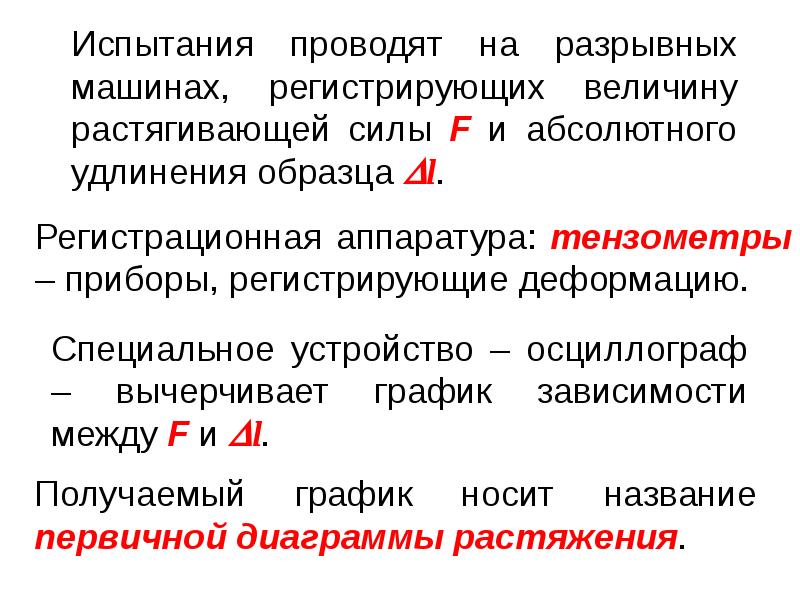

Первичная диаграмма растяжения

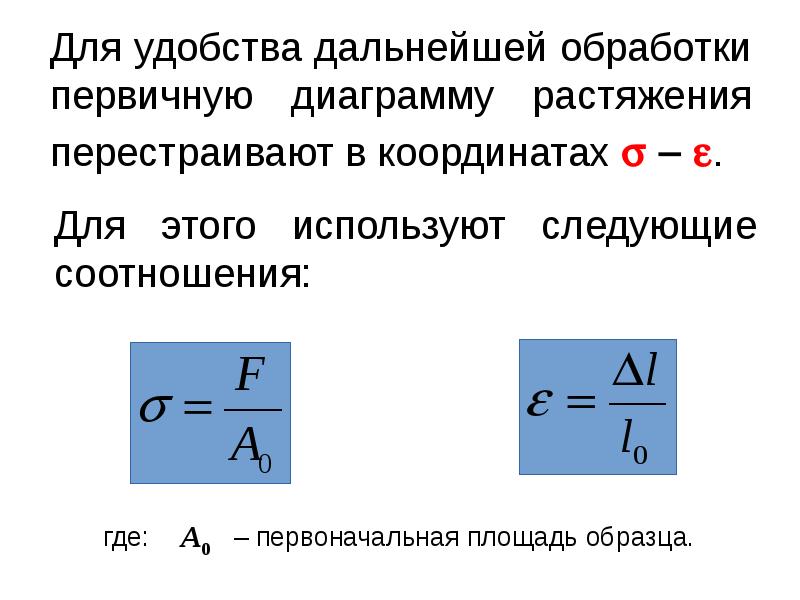

Для удобства дальнейшей обработки первичную диаграмму растяжения перестраивают в координатах   . Для этого используют следующие соотношения:

Условная диаграмма растяжения Условная диаграмма растяжения

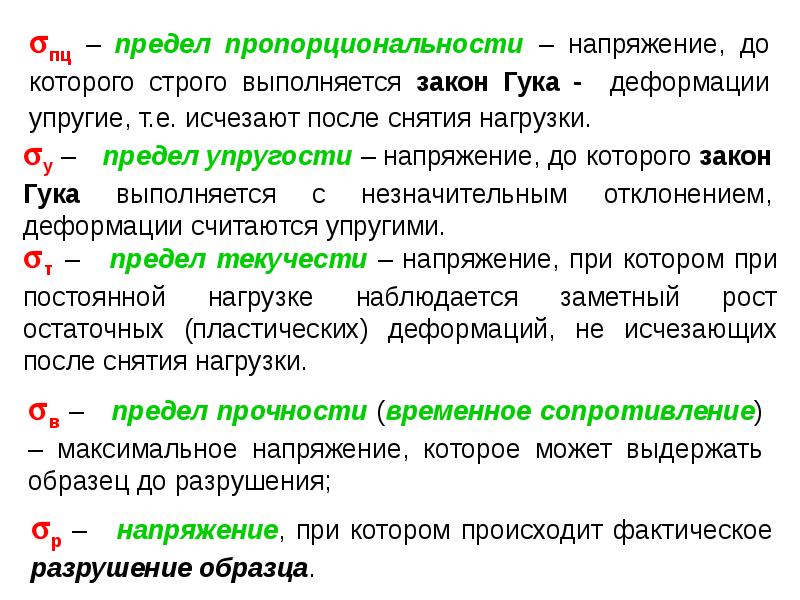

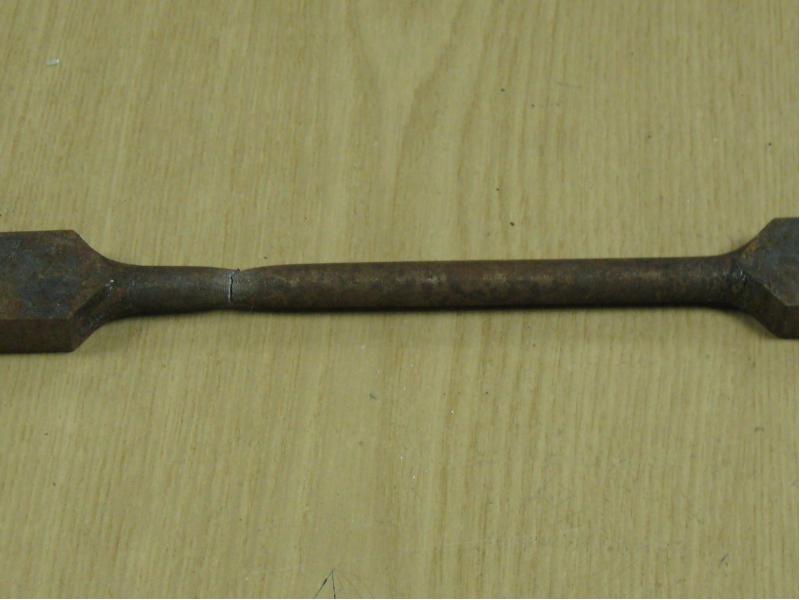

пц – предел пропорциональности – напряжение, до которого строго выполняется закон Гука - деформации упругие, т.е. исчезают после снятия нагрузки.

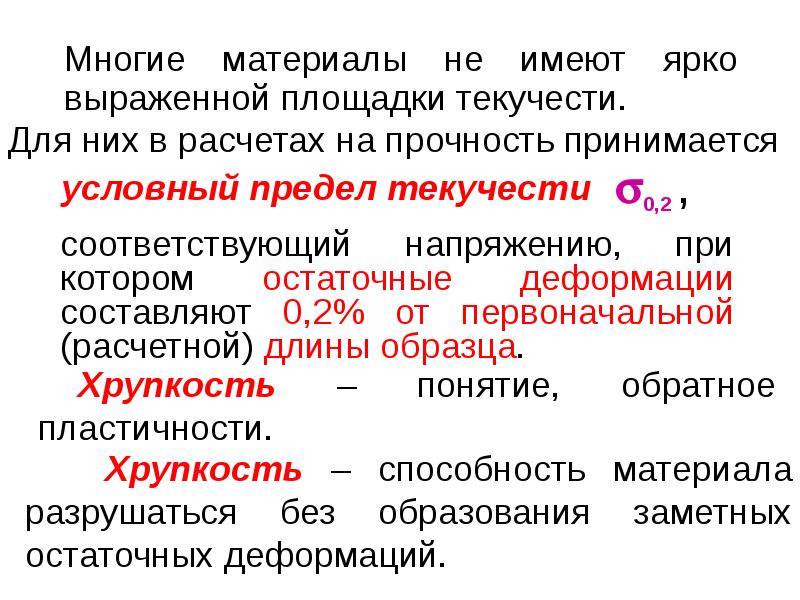

Хрупкость – понятие, обратное пластичности. Многие материалы не имеют ярко выраженной площадки текучести.

Возьмем для испытания на сжатие два одинаковых образца – чугунный и стальной.

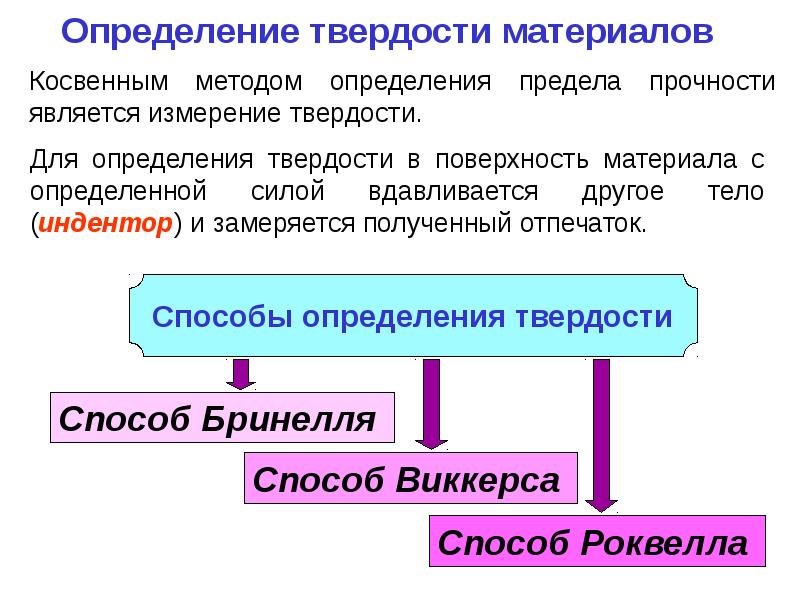

Определение твердости материалов

Способ Бринелля:

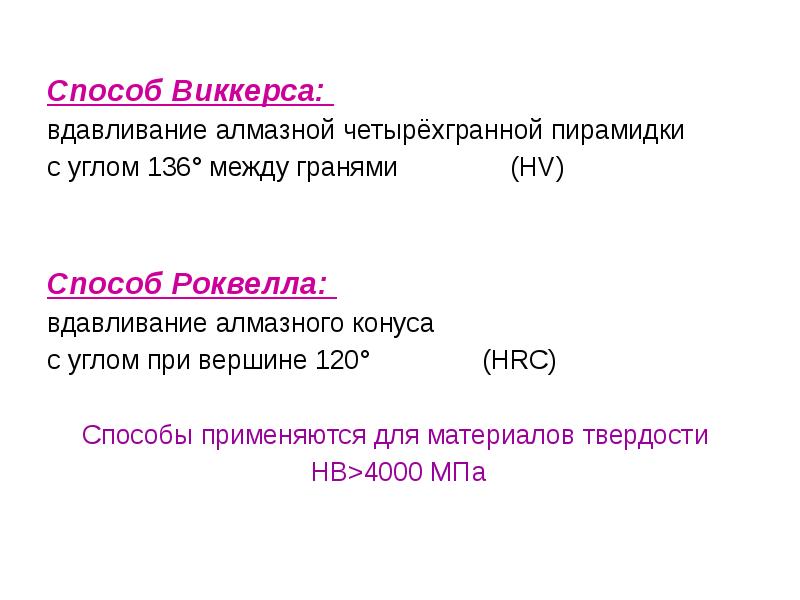

Способ Виккерса: Способ Виккерса: вдавливание алмазной четырёхгранной пирамидки с углом 136° между гранями (HV) Способ Роквелла: вдавливание алмазного конуса с углом при вершине 120° (HRC) Способы применяются для материалов твердости НВ>4000 МПа
