Полисилоксаны. Классификация полимеров презентация

Содержание


Презентации» Физика» Полисилоксаны. Классификация полимеров
ПОЛИСИЛОКСАНЫКлассификация полимеров :
 Классификация полимеров :
 Полимеры с неорганическимиПолисилоксаны (полиорганосилоксаны) — кислородосодержащие высокомолекулярные кремнийорганические соединения с химической формулой [R2SiO]n,Структура и свойства
 Структура и свойства
 Многие особенности механическихПолиорганосилоксаны характеризуются высокой термической стойкостью, что обусловлено высокой энергией и полярностьюПолиорганосилоксаны обладают высокими диэлектрическими характеристиками. Сшитый полидиметилфенилсилоксан при 20 °С имеетПрименение полисилоксанов :
 Применение полисилоксанов :
 На основе полиорганосилоксановыхСовременный уровень полисилоксанов
 Современный уровень полисилоксанов
 Полисилоксановые гибриды создаются на основеВывод :
 Вывод :
 Все кремнийорганические полимерные материалы обладают



Слайды и текст этой презентации
Слайд 1
Описание слайда:
ПОЛИСИЛОКСАНЫ


Слайд 2
Описание слайда:
Классификация полимеров : Классификация полимеров : Полимеры с неорганическими главными цепями макромолекул, которые состоят из чередующихся атомов кремния и органогенных элементов -- кислорода, азота, серы; при этом углерод входит лишь в соста групп, обрамляющих главную цепь: - полиорганосилоксаны - полиэлементооргносилоксаны - полиорганосилозаны - полиоорганосилтианы - полиорганосиланы - полиорганосилазоксаны

Слайд 3
Описание слайда:
Полисилоксаны (полиорганосилоксаны) — кислородосодержащие высокомолекулярные кремнийорганические соединения с химической формулой [R2SiO]n, где R = органическая группа (метильная, этильная или фенильная). Сейчас этого определения придерживаются уже крайне редко, и в «силиконы» объединяются также полиорганосилоксаны (например силиконовые масла типа ПМС, гидрофобизаторы типа ГКЖ или низкомолекулярные каучуки типа СКТН) и даже кремнийорганические мономеры (различные силаны), стирая различия между понятиями «силиконы» и «кремнийорганика». Полисилоксаны (полиорганосилоксаны) — кислородосодержащие высокомолекулярные кремнийорганические соединения с химической формулой [R2SiO]n, где R = органическая группа (метильная, этильная или фенильная). Сейчас этого определения придерживаются уже крайне редко, и в «силиконы» объединяются также полиорганосилоксаны (например силиконовые масла типа ПМС, гидрофобизаторы типа ГКЖ или низкомолекулярные каучуки типа СКТН) и даже кремнийорганические мономеры (различные силаны), стирая различия между понятиями «силиконы» и «кремнийорганика».

Слайд 4
Описание слайда:
Структура и свойства Структура и свойства Многие особенности механических и физико-химических свойств кремнийорганических полимеров этого класса связаны с высокой гибкостью их макромолекул и относительно малым межмолекулярным взаимодействием. Малое межмолекулярное взаимодействие полиорганосилоксанов обусловливает их более низкие температуру кипения и теплоту испарения, чем у углеводородов равной молекулярной массы. Исключительная гибкость силоксановой цепи утрачивается при переходе от линейной структуры к лестничной. Так, высокомолекулярный лестничный полифенилсилсесквиоксан (С6Н5SiO1,5)n не размягчается до 350°С. Линейные и разветвленные полиорганосилоксаны невысокой молекулярной массы -- вязкие бесцветные жидкости. Высокомолекулярные линейные полиорганосилоксаны -- эластомеры, сшитые и разветвленные-- твердые хрупкие стеклообразные вещества. Линейные, разветвленные и лестничные полимеры растворимы в большинстве органич. растворителей (алифатич. и ароматич. углеводородах, их галогенпроизводных, кетонах, эфирах), но плохо растворимы в низших спиртах. Полиорганосилоксаны устойчивы к действию большинства кислот и щелочей; разрыв силоксановой связи вызывают лишь концентрированные щелочи и концентрированная серная кислота.

Слайд 5
Описание слайда:

Слайд 6
Описание слайда:

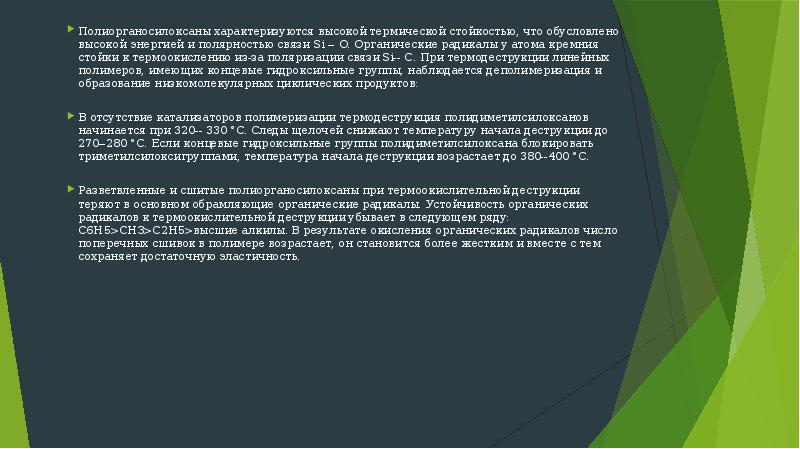

Полиорганосилоксаны характеризуются высокой термической стойкостью, что обусловлено высокой энергией и полярностью связи Si -- О. Органические радикалы у атома кремния стойки к термоокислению из-за поляризации связи Si-- С. При термодеструкции линейных полимеров, имеющих концевые гидроксильные группы, наблюдается деполимеризация и образование низкомолекулярных циклических продуктов: Полиорганосилоксаны характеризуются высокой термической стойкостью, что обусловлено высокой энергией и полярностью связи Si -- О. Органические радикалы у атома кремния стойки к термоокислению из-за поляризации связи Si-- С. При термодеструкции линейных полимеров, имеющих концевые гидроксильные группы, наблюдается деполимеризация и образование низкомолекулярных циклических продуктов: В отсутствие катализаторов полимеризации термодеструкция полидиметилсилоксанов начинается при 320-- 330 °С. Следы щелочей снижают температуру начала деструкции до 270--280 °С. Если концевые гидроксильные группы полидиметилсилоксана блокировать триметилсилоксигруппами, температура начала деструкции возрастает до 380--400 °С. Разветвленные и сшитые полиорганосилоксаны при термоокислительной деструкции теряют в основном обрамляющие органические радикалы. Устойчивость органических радикалов к термоокислительной деструкции убывает в следующем ряду: С6Н5>СНЗ>С2Н5>высшие алкилы. В результате окисления органических радикалов число поперечных сшивок в полимере возрастает, он становится более жестким и вместе с тем сохраняет достаточную эластичность.

Слайд 7
Описание слайда:
Полиорганосилоксаны обладают высокими диэлектрическими характеристиками. Сшитый полидиметилфенилсилоксан при 20 °С имеет тангенс угла диэлектрических потерь (1--2)10-3, диэлектрическая проницаемость 3--3,5 (при 800 гц),уд. объемное электрич. сопротивление 1000 Том м (1017 ом-см) и электрич. прочность 70 -- 1000 Мв/м, или кв/мм, при толщине образца 50 мкм. Полиорганосилоксаны обладают высокими диэлектрическими характеристиками. Сшитый полидиметилфенилсилоксан при 20 °С имеет тангенс угла диэлектрических потерь (1--2)10-3, диэлектрическая проницаемость 3--3,5 (при 800 гц),уд. объемное электрич. сопротивление 1000 Том м (1017 ом-см) и электрич. прочность 70 -- 1000 Мв/м, или кв/мм, при толщине образца 50 мкм. Полиорганосилоксаны имеют невысокую механическую прочность в сравнении с такими высокополярными органическими полимерами, как, например, полиамиды и отвержденные эпоксидные смолы. Для повышения механических свойств полиорганосилоксанов в органические радикалы у атома кремния вводят полярные группы. Известны полиорганосилоксаны, у которых к атомам кремния присоединены радикалы С1СН2--, СF8СН2СН2--, С6Н5NНСН2--, СNСН2СН2--, СlС6Н4--, СlС6Н3-- и др. Введение полярных групп, помимо увеличения механической прочности, позволяет улучшить и некоторые другие свойства полимера (например, устойчивость к действию растворителей). Для получения полиорганосилоксанов с полярными группами используют соответствующие мономеры.

Слайд 8
Описание слайда:
Применение полисилоксанов : Применение полисилоксанов : На основе полиорганосилоксановых смол и асбеста, стеклянного волокна, кремнезема, карборунда, каолина, слюды и других неорганических материалов путем прессования при нагревании в присутствии катализаторов получают теплостойкие пластические массы, применяемые в электропромышленности, в авиации и т. д. Особенно широко используются слоистые пластические массы из полиорганосилоксановых смол и стекловолокна или стеклотканей, обладающие наряду с высокой теплостойкостью хорошей механической прочностью. Органосиликатные материалы применяются в виде покрытий, паст, пресс-композиций, связующих высокотемпературных стеклопластиков. Они обладают комплексом ценных свойств, что обеспечивает существенное преимущество их перед другими традиционными типами материалов и покрытий. Прежде всего необходимо отметить высокую силу сцепления органосиликатных покрытий с металлическими и неметаллическими поверхностями. Долговечность покрытий из органосиликатных материалов на основании результатов практических испытаний оценивается сроком до 20 и более лет.

Слайд 9
Описание слайда:
Современный уровень полисилоксанов Современный уровень полисилоксанов Полисилоксановые гибриды создаются на основе органической смолы (например, эпоксидной или акрилатной), метоксифункциональной силиконовой смолы (например, Dow Corning® 3074 Intermediate) и аминосилана (например, Xiameter® OFS 6011 Silane). Силан служит связующим между органической и силиконовой смолой. Аминогруппа взаимодействует с функциональной группой органической смолы, а алкоксильные группы силана гидролизуются и по реакции соконденсации взаимодействуют с соответствующими группами силиконовой смолы (рис. 5). Органическая реакция протекает в течение нескольких часов после смешивания. Неорганическая реакция с силиконом требует добавления катализаторов в виде титаната (для гидролиза) и олова (для конденсации), а также присутствия влаги в окружающей среде. При этом образуется спирт, улетучивающийся как ЛОС, что ведет к потере массы (усадка пленки) и, потенциально, растрескиванию пленки. При взаимодействии с атмосферной влагой реакция начинается немедленно, но эти неорганические реакции могут продолжаться долгое время после нанесения покрытия и могут привести к его охрупчиванию. Использование силанов в рецептуре краски требует гидролиза и конденсации мономеров силана уже после нанесения покрытия. Это означает, что многие химические процессы должны происходить при условиях, не всегда идеальных. С другой стороны, силиконовые полимеры уже завершили большую часть реакций, ведущих к образованию сшитой структуры в смоле, таким образом, для получения пленки с хорошими свойствами требуется меньше времени и энергии.

Слайд 10
Описание слайда:
Вывод : Вывод : Все кремнийорганические полимерные материалы обладают невысокой механической прочностью, хорошими диэлектрическими характеристиками, высокой термостойкостью, гидрофобностью, физиологической инертностью, высокой стойкостью к термической и термоокислительной деструкции, морозостойкостью, высокой водо- и атмосферостойкостью. Кремнийорганические полимерные материалы довольно стойки к действию слабых кислот и щелочей, многих растворителей, топлив и минеральных масел, не кристаллизуются. Материалы на основе кремнийорганических полимеров нашли широкое применение в электротехнической, радиотехнической, резино-технической, металлургической и других отраслях промышленности, а также в медицине и быту.


Скачать презентацию на тему Полисилоксаны. Классификация полимеров можно ниже:

Похожие презентации
