Лекция 4. Реологические свойства биологических объектов. Гемодинамика
 Биологические жидкости и ихБиореология. Вязкость.
 Биореология – наука о деформациях и текучести жидких средФизический смысл вязкости
 Физический смысл вязкости находят из уравнения Ньютона.
 ВязкостьюНьютоновские и неньютоновские жидкости
 Ньютоновскими называют жидкости, коэффициент вязкости которых зависитМетоды измерения вязкости крови
 Совокупность методов измерения вязкости жидкости называется вискозиметрией.Уравнение неразрывности
 Условие неразрывности струи: при стационарном течении несжимаемой жидкости черезОсновные положения гемодинамики
 Основной причиной движения крови по сосудам является разностьРабота и мощность сердца
 Работа, совершаемая сердцем, затрачивается на преодоление силРабота и мощность сердца
 Ударным объемом Vуд называют объем крови, которыйИзмерение артериального давления
 Одним из основных гемодинамических показателей является артериальное давление.
Среднее артериальное давлениеКлинический метод измерения АД
 Клинический метод измерения АД основан на регистрацииФизическая функция каждого элемента сердечно-сосудистой системы
 Основная функция сердечно-сосудистой системыСердечно-сосудистая система замкнута, поэтому для обеспечения течения крови в ней долженКрупные сосуды являются согласующим элементом между сердцем и мелкими сосудами. ПриМеханические характеристики сосудов
 Прохождение крови по сосудам вызывает их деформацию ─ изменение размеровЗакон Гука
 Упругие деформации в теле подчиняются закону Гука (закону упругих деформаций): механическое напряжениеПульсовая волна
 Пульсовой волной называют волну повышенного давления, вызванную выбросом крови



Слайды и текст этой презентации
Слайд 1
Описание слайда:
Лекция 4. Реологические свойства биологических объектов. Гемодинамика Биологические жидкости и их характеристики Уравнение Ньютона. Вязкость жидкостей. Ньютоновские и неньютоновские жидкости Вязкость крови и методы ее измерения Характер течения жидкости. Число Рейнольдса Объемная скорость течения.Уравнение Пуазейля. Гидравлическое сопротивление сосудов


Слайд 2
Описание слайда:

Слайд 3
Описание слайда:
Биореология. Вязкость. Биореология – наука о деформациях и текучести жидких сред организма. При течении жидкостей отдельные ее слои взаимодействуют между собою с силами, направленными по касательным к слоям. Это явление называют вязкостью ().

Слайд 4
Описание слайда:

Слайд 5
Описание слайда:
Физический смысл вязкости Физический смысл вязкости находят из уравнения Ньютона. Вязкостью называют силу, действующую на единицу площади слоев жидкости при градиенте их скоростей равном единице

Слайд 6
Описание слайда:

Слайд 7
Описание слайда:

Слайд 8
Описание слайда:
Ньютоновские и неньютоновские жидкости Ньютоновскими называют жидкости, коэффициент вязкости которых зависит только от их природы и температуры. Неньютоновскими называют жидкости, коэффициент вязкости которых зависит не только от природы вещества и температуры, но также и от условий течения жидкости, в частности от градиента скорости.

Слайд 9
Описание слайда:

Слайд 10
Описание слайда:

Слайд 11
Описание слайда:
Методы измерения вязкости крови Совокупность методов измерения вязкости жидкости называется вискозиметрией. Прибор для измерения вязкости называется вискозиметром. В зависимости от метода измерения вязкости используют следующие типы вискозиметров.

Слайд 12
Описание слайда:

Слайд 13
Описание слайда:

Слайд 14
Описание слайда:

Слайд 15
Описание слайда:

Слайд 16
Описание слайда:

Слайд 17
Описание слайда:
Уравнение неразрывности Условие неразрывности струи: при стационарном течении несжимаемой жидкости через любые сечения трубки тока каждую секунду протекают одинаковые объемы жидкости, равные произведению площади сечения на среднюю скорость движения ее частиц. Q1=Q2=Q3=(Sn vn)=…=const v2=(S1 v1)/S2 =(r1/r2 )2∙v1=(d1/d2 )2∙v1

Слайд 18
Описание слайда:

Слайд 19
Описание слайда:

Слайд 20
Описание слайда:

Слайд 21
Описание слайда:

Слайд 22
Описание слайда:

Слайд 23
Описание слайда:

Слайд 24
Описание слайда:

Слайд 25
Описание слайда:
Основные положения гемодинамики Основной причиной движения крови по сосудам является разность давлений в начале и конце сосудистого русла, которая определяет такой гемодинамический параметр, как объемная скорость кровотока (Q):

Слайд 26
Описание слайда:

Слайд 27
Описание слайда:
Работа и мощность сердца Работа, совершаемая сердцем, затрачивается на преодоление сил давления и сообщение крови кинетической энергии. Рассчитаем работу, совершаемую при однократном сокращении левого желудочка. Изобразим Vyд — ударный объем крови - в виде цилиндра. Можно считать, что сердце продавливает этот объем по аорте сечением S на расстояние I при среднем давлении р. Так как работа правого желудочка принимается равной 0,2 от работы левого, то работа всего сердца при однократном сокращении равна:

Слайд 28
Описание слайда:

Слайд 29
Описание слайда:
Работа и мощность сердца Ударным объемом Vуд называют объем крови, который выталкивается из левого желудочка в аорту во время систолы. В норме его величина составляет 60 мл = 6∙10-6 м3 Среднее давление в норме 13103 Па, средняя скорость движения крови в аорте составляет 0,5 м/с. При ЧСС= 60 уд/мин за одно сокращение сердце выполняет работу в 1 Дж, а мощность сердца равна 3,3 Вт

Слайд 30
Описание слайда:
Измерение артериального давления Одним из основных гемодинамических показателей является артериальное давление. Давление - это сила, действующая со стороны крови на сосуды, приходящаяся на единицу площади: Р=F/S Максимальное Рс и минимальное Рд давление находят при помощи метода Короткова или осцилляторным методом. Среднее давление крови находят по формуле:

Слайд 31
Описание слайда:
Среднее артериальное давление

Слайд 32
Описание слайда:

Слайд 33
Описание слайда:
Клинический метод измерения АД Клинический метод измерения АД основан на регистрации систолического давления по появлению звука, вызванного турбулентным течением крови через сдавленную артерию и диастолического давления по исчезновению звука, вызванного переходом течения крови от турбулентного к ламинарному.

Слайд 34
Описание слайда:

Слайд 35
Описание слайда:

Слайд 36
Описание слайда:
Физическая функция каждого элемента сердечно-сосудистой системы Основная функция сердечно-сосудистой системы - обеспечение непрерывного движения крови по капиллярам, где происходит обмен веществ между кровью и тканями. Артериолы - резистивные сосуды. Легко изменяя свой просвет, они регулируют гемодинамические показатели кровотока в капиллярах. Артериолы - "краны" сердечно-сосудистой системы.

Слайд 37
Описание слайда:
Сердечно-сосудистая система замкнута, поэтому для обеспечения течения крови в ней должен быть периодически действующий насос. Эту роль выполняет сердце. Периодическое поступление крови из сердца превращается в постоянное поступление ее в мелкие сосуды с помощью крупных сосудов: часть крови, поступающей из сердца во время систолы, резервируется в крупных сосудах благодаря их эластичности, а затем во время диастолы выталкивается в мелкие сосуды. Сердечно-сосудистая система замкнута, поэтому для обеспечения течения крови в ней должен быть периодически действующий насос. Эту роль выполняет сердце. Периодическое поступление крови из сердца превращается в постоянное поступление ее в мелкие сосуды с помощью крупных сосудов: часть крови, поступающей из сердца во время систолы, резервируется в крупных сосудах благодаря их эластичности, а затем во время диастолы выталкивается в мелкие сосуды.

Слайд 38
Описание слайда:
Крупные сосуды являются согласующим элементом между сердцем и мелкими сосудами. При этом аорта и артерии выполняют роль проводников, позволяя подводить кровь к различным частям тела. По венам кровь возвращается в сердце. Крупные сосуды являются согласующим элементом между сердцем и мелкими сосудами. При этом аорта и артерии выполняют роль проводников, позволяя подводить кровь к различным частям тела. По венам кровь возвращается в сердце.

Слайд 39
Описание слайда:
Механические характеристики сосудов Прохождение крови по сосудам вызывает их деформацию ─ изменение размеров или формы тела под действием внешней нагрузки. .Упругая деформация ─ деформация, которая исчезает после снятия внешней нагрузки (т.е. тело полностью восстанавливает форму и размеры). Пластическая деформация ─ деформация, которая не исчезает после снятия внешней нагрузки (т.е. тело не восстанавливает форму и размеры).

Слайд 40
Описание слайда:

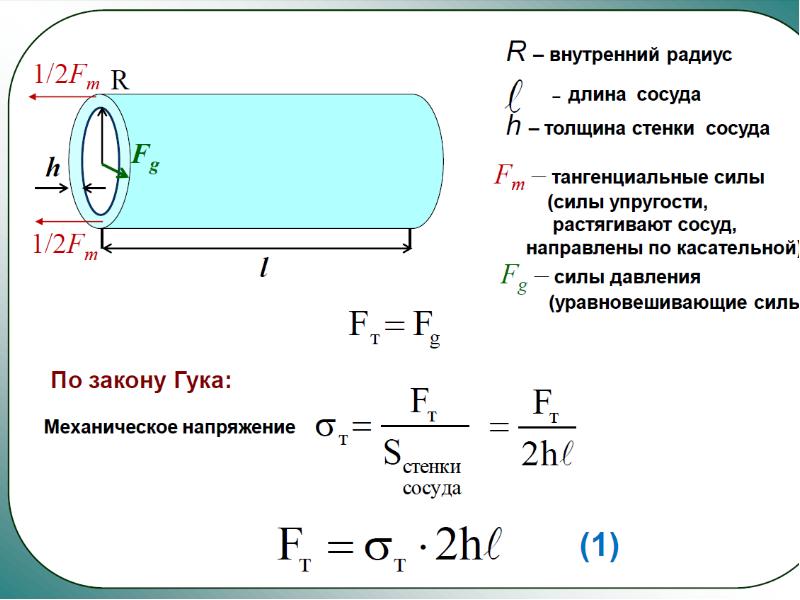

Закон Гука Упругие деформации в теле подчиняются закону Гука (закону упругих деформаций): механическое напряжение ( = F/S), возникающее в теле при его деформации, прямо пропорционально величине его относительной деформации ():  = E; где:  =l/l0= (l - l0)/l0 – относительная деформация; E – модуль упругости (модуль Юнга)

Слайд 41
Описание слайда:

Слайд 42
Описание слайда:

Слайд 43
Описание слайда:

Слайд 44
Описание слайда:

Слайд 45
Описание слайда:

Слайд 46
Описание слайда:

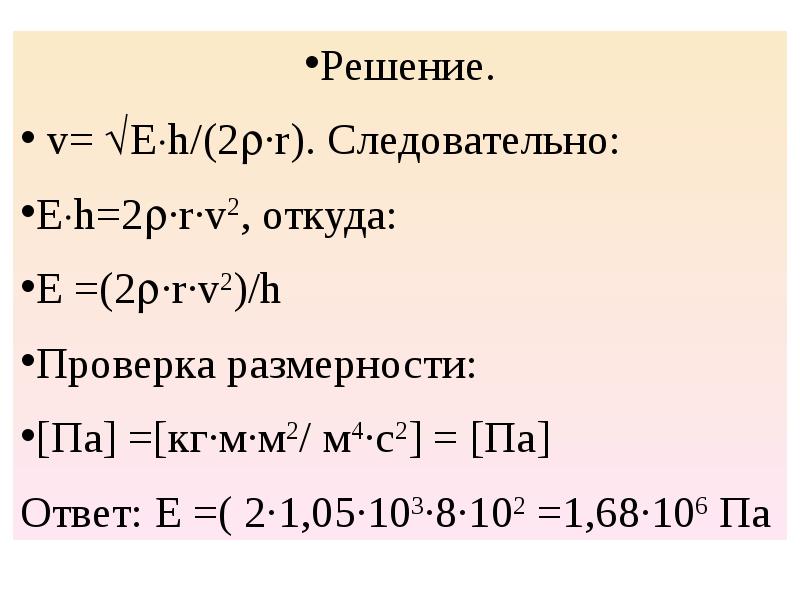

Пульсовая волна Пульсовой волной называют волну повышенного давления, вызванную выбросом крови из левого желудочка в период систолы и распространяющуюся по аорте и артериям.

Слайд 47
Описание слайда:

Слайд 48
Описание слайда:

Слайд 49
Описание слайда:

Слайд 50
Описание слайда:

Слайд 51
Описание слайда:

Слайд 52
Описание слайда:

Слайд 53
Описание слайда:

Слайд 54
Описание слайда:

Слайд 55
Описание слайда:
