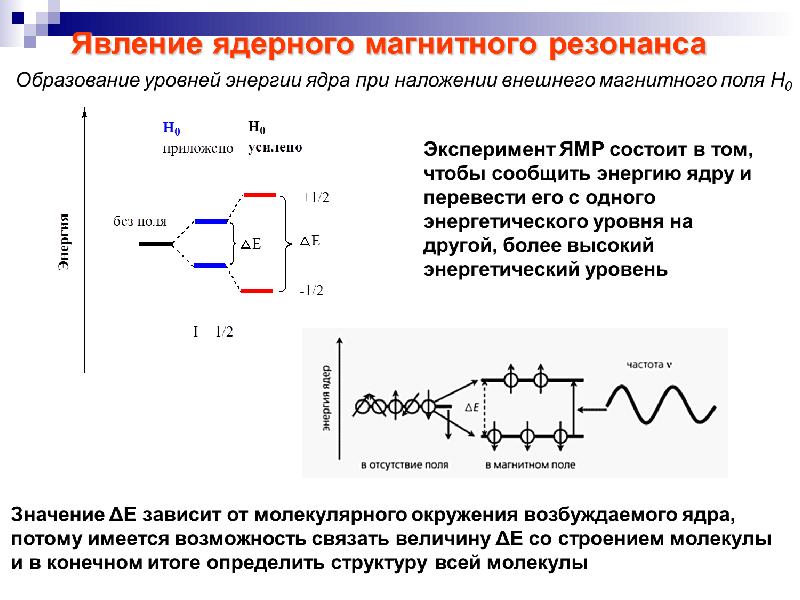

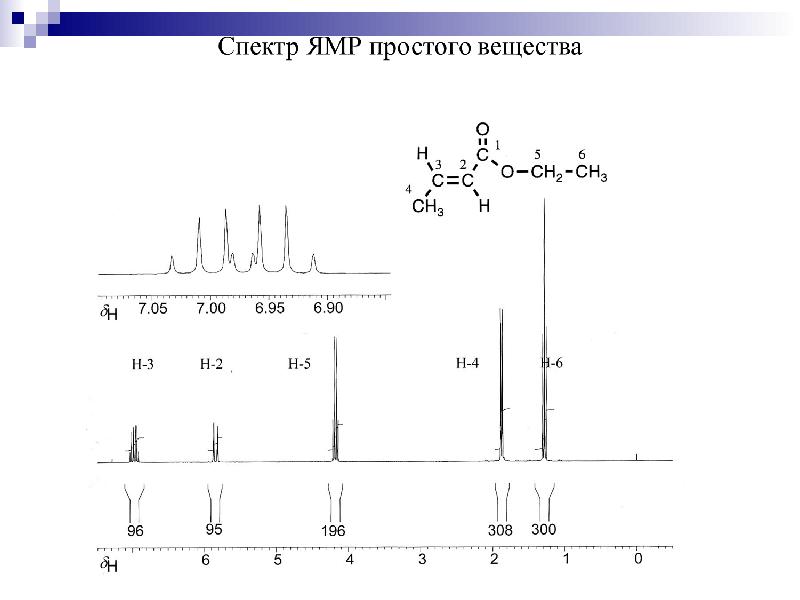

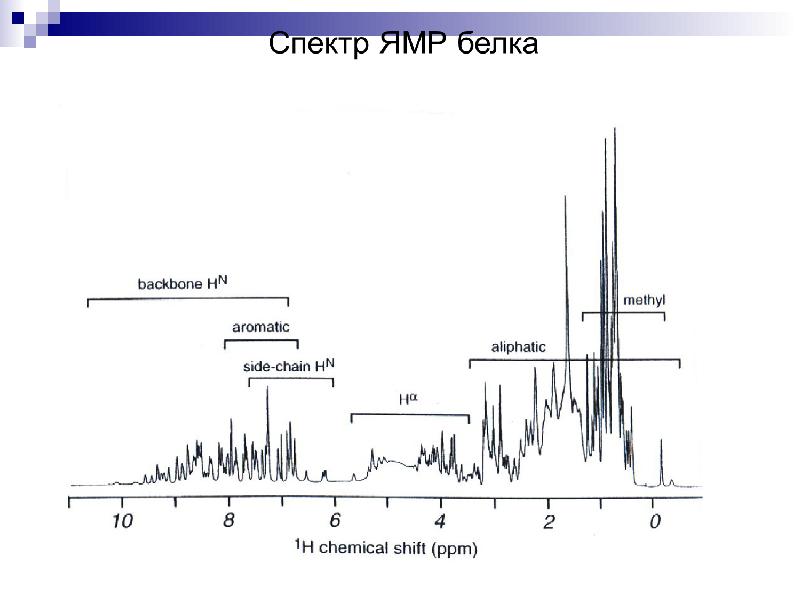

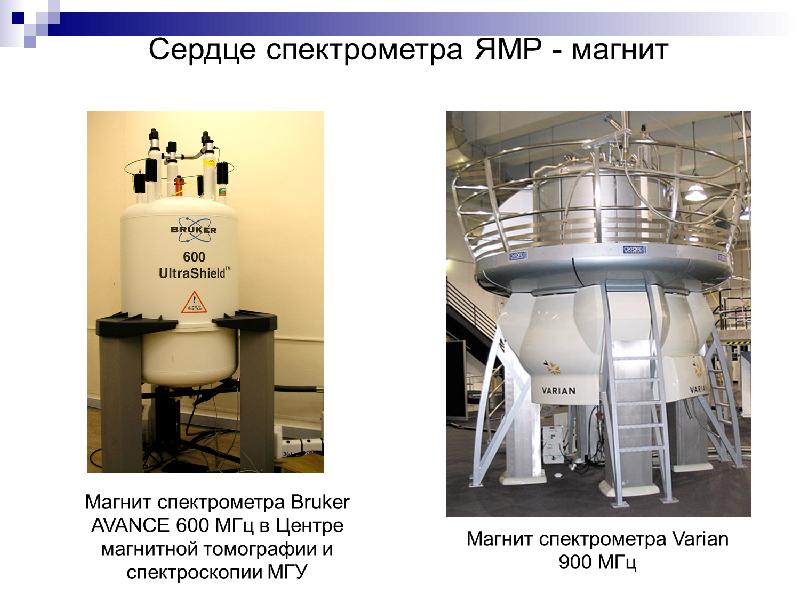

ОРГАНИЧЕСКАЯ ХИМИЯ ОРГАНИЧЕСКАЯ ХИМИЯ Лекция Спектральные методы анализа Физические методы анализа в химии. Классификация физических методов. Спектральные методы анализа. Классификация спектральных методов. Электронная абсорбционная спектроскопия. УФ-спектроскопия. Молекулярная колебательная спектроскопия. ИК-спектроскопия. Спектроскопия ядерного магнитного резонанса (ЯМР). Лектор: кандидат биологических наук, старший преподаватель Постнова Татьяна Вячеславовна

Физические методы анализа в химии Химическая наука опирается сегодня на ряд физических методов исследования. В их числе магниторезонансные методы, рентгеноструктурный анализ, электронография, нейтронография, спектроскопические методы в широком диапазоне длин волн электромагнитного излучения и др. Большое значение в химии имеют также ионизационные методы, в частности, масс-спектрометрия. К новейшим методам можно отнести лазерную фемтосекундную спектроскопию и некоторые другие.

Физические методы анализа в химии Многие из химических свойств прямо или косвенно связаны с физическими свойствами. Эти свойства важны сами по себе как характеристики вещества. Так, например, известно существенное различие механических свойств алмаза и графита, что обусловлено различием их атомной (кристаллической) структуры. Для химии, однако, важна возможность выявления химических свойств веществ посредством исследования их физических характеристик, что собственно и позволяет применять в химических исследованиях физические приборы. Особое значение физические методы имеют для определения состава веществ, то есть для аналитических целей. Это особый раздел применения физических методов в химии.

Физические методы анализа в химии Под физическими методами понимают обычно ряд современных инструментальных методов, которые разработаны физиками и используются в химии. Наиболее характерные признаки физического метода состоят в том, что в его основе лежит взаимодействие падающего излучения, потока частиц или какого-либо поля с веществом и измерение результата этого взаимодействия. Такие взаимодействия имеют место, например, при падении рентгеновских лучей на кристалл или прохождении электромагнитной волны через вещество. О наличии взаимодействия и его интенсивности можно судить, исследуя прошедшее, отраженное или рассеянное веществом излучение. Такая последовательность наблюдений характерна для прямой задачи физического метода.

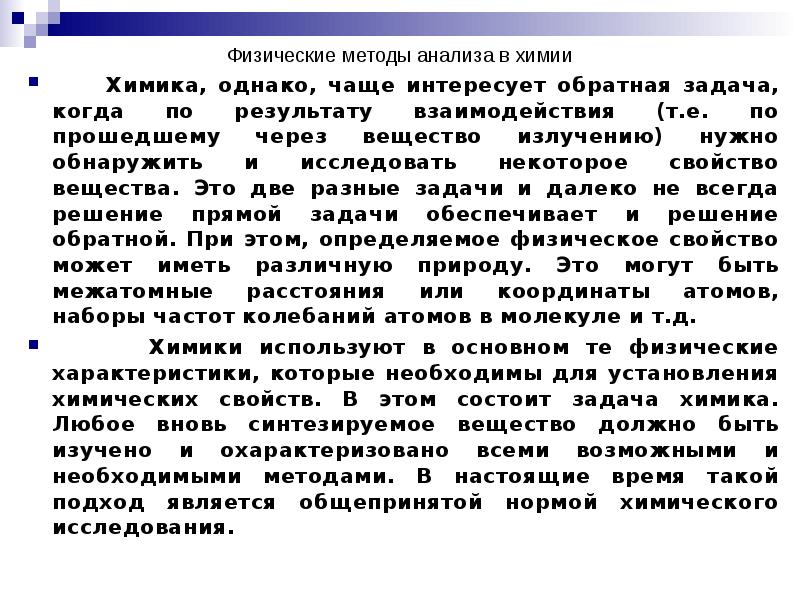

Физические методы анализа в химии Химика, однако, чаще интересует обратная задача, когда по результату взаимодействия (т.е. по прошедшему через вещество излучению) нужно обнаружить и исследовать некоторое свойство вещества. Это две разные задачи и далеко не всегда решение прямой задачи обеспечивает и решение обратной. При этом, определяемое физическое свойство может иметь различную природу. Это могут быть межатомные расстояния или координаты атомов, наборы частот колебаний атомов в молекуле и т.д. Химики используют в основном те физические характеристики, которые необходимы для установления химических свойств. В этом состоит задача химика. Любое вновь синтезируемое вещество должно быть изучено и охарактеризовано всеми возможными и необходимыми методами. В настоящие время такой подход является общепринятой нормой химического исследования.

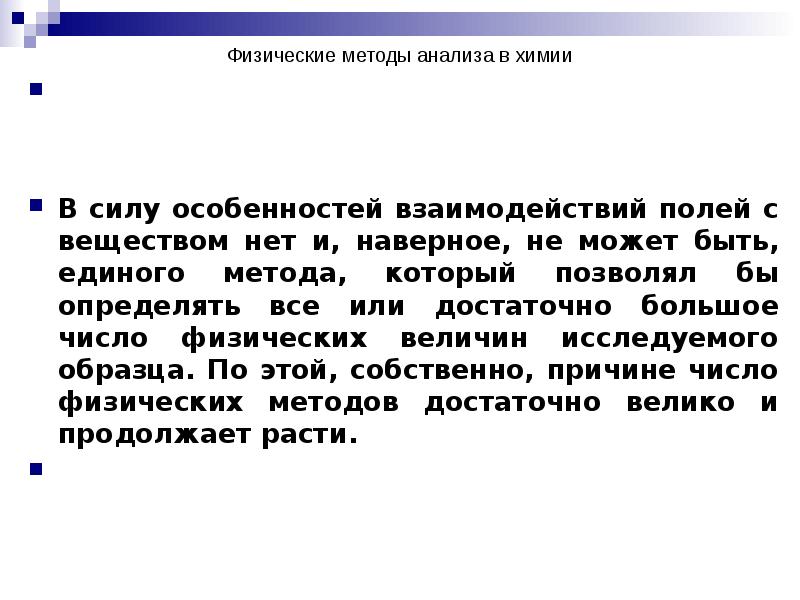

Физические методы анализа в химии В силу особенностей взаимодействий полей с веществом нет и, наверное, не может быть, единого метода, который позволял бы определять все или достаточно большое число физических величин исследуемого образца. По этой, собственно, причине число физических методов достаточно велико и продолжает расти.

Классификация физических методов Классификация физических методов не может быть абсолютной, поскольку не всегда удается выделить специфические свойства, определяемые данным методом. Но в целом можно выбрать наиболее важные характеристики отдельных методов исследования и на этой основе разделить их на группы. 1. Спектроскопические методы Эту группу составляют оптические и магниторезонансные методы. В большинстве оптических методов измеряют зависимость интенсивности излучения (I), прошедшего через вещество или рассеянного веществом, от длины волны или частоты падающего излучения (λ,ν), то есть исследуют функцию I (λ,ν). График этой функции и представляет собой соответствующий спектр (см. рис.1).

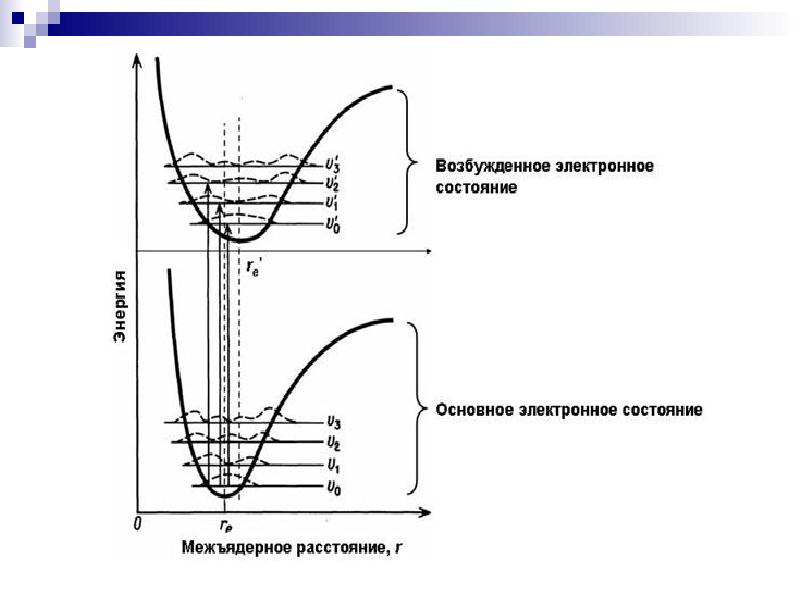

Классификация физических методов исследования Рис. 1 Электронный (А) и колебательный (Б) спектры поглощения

Классификация физических методов 2. Дифракционные методы В дифракционных методах используются волновые свойства вещественных частиц (электронов, нейтронов и др.). В дифракционных методах измеряют зависимость интенсивности рассеянного излучения от угла рассеяния. При этом анализируются лучи, длина волны которых после рассеяния не изменяется, т.е. имеет место так называемое упругое рассеяние.

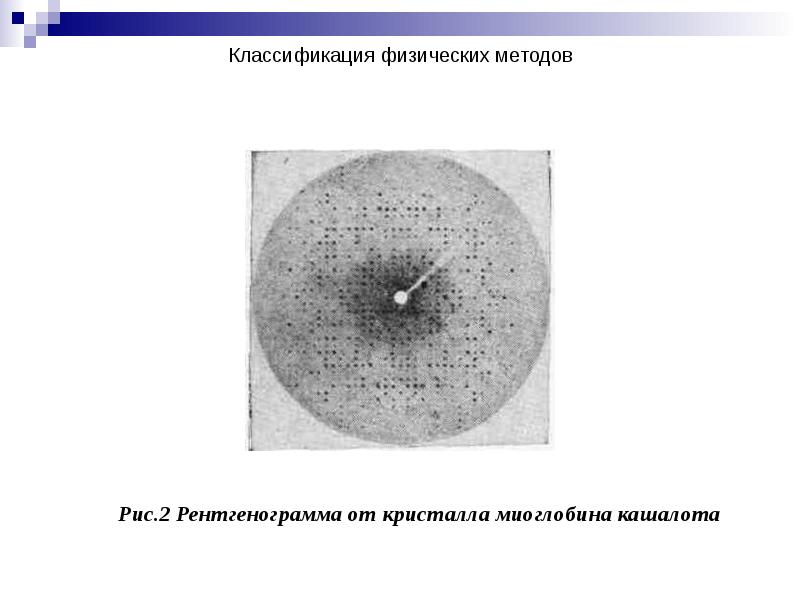

Классификация физических методов Рис.2 Рентгенограмма от кристалла миоглобина кашалота

Классификация физических методов 3. Ионизационные методы. Эта группа методов отличается от предыдущих тем, что в результате взаимодействия какого-либо падающего излучения или потока частиц с веществом, молекулы последнего ионизируются и из них формируется новый поток частиц, который направляется на анализ. Объединение физики и химии помогает более глубоко познавать явления природы и, в частности, химические явления.

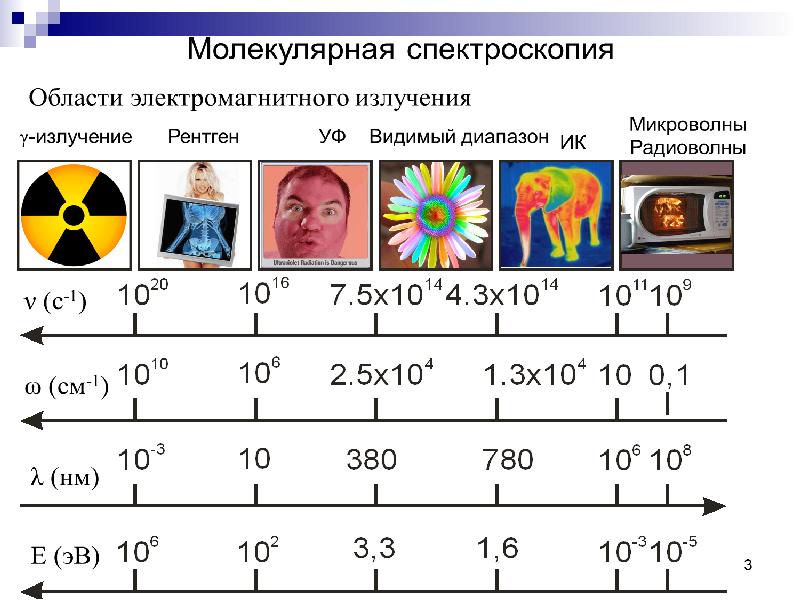

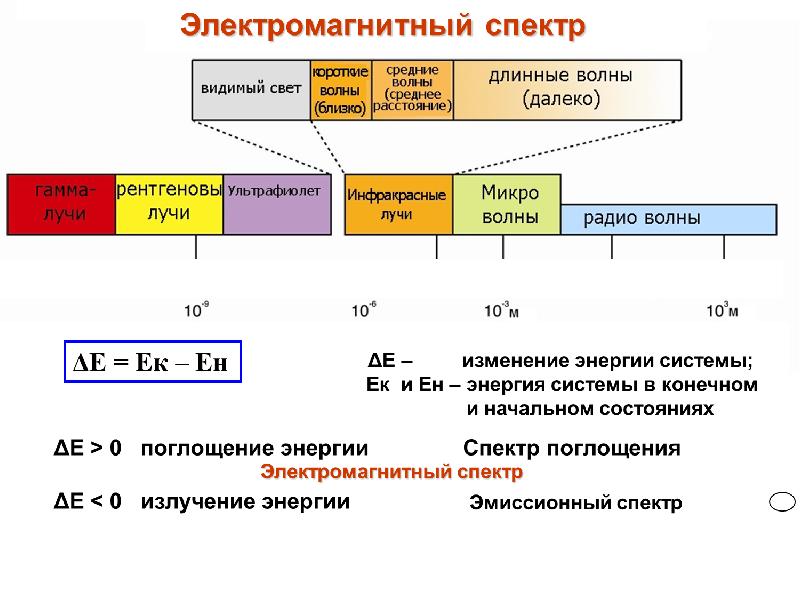

Спектральные методы анализа Под названием спектральный анализ мы понимаем физический метод анализа химического состава вещества, основанный на исследо­вании спектров испускания и поглощения атомов или молекул. Эти спектры определяются свойствами электронных оболочек атомов и мо­лекул, колебаниями атомных ядер в молекулах и вращением молекул, а также воздействием массы и структуры атомных ядер на положение энергетических уровней. В соответствии с этим спектраль­ный анализ использует широкий интервал длин волн — от рентгеновых до микрорадиоволн.

Классификация спектральных методов анализа Различные типы спектрального анализа следует рассматривать с трех точек зрения. 1. По решаемым задачам: элементный, когда устанавливается состав пробы по элементам; изотопный, когда устанавливается состав пробы по изо­топам; молекулярный, когда устанавливается молекулярный состав пробы; структурный, когда устанавливаются все, или основные структурные составляющие молекулярного соединения.

Классификация спектральных методов анализа 2. По применяемым методам: эмиссионный, использующий спектры излучения, главным образом атомов. Особым случаем эмиссионного анализа является люминесцентный анализ; абсорбционный, использующий спектры поглощения, глав­ным образом молекул и их структурных частей; возможен анализ по спектрам поглощения атомов; комбинационный, использующий спектры комбинационного рассеяния твердых, жидких и газообразных проб, возбуждаемые монохроматическим излучением, обычно — светом отдельных линий ртутной лампы;

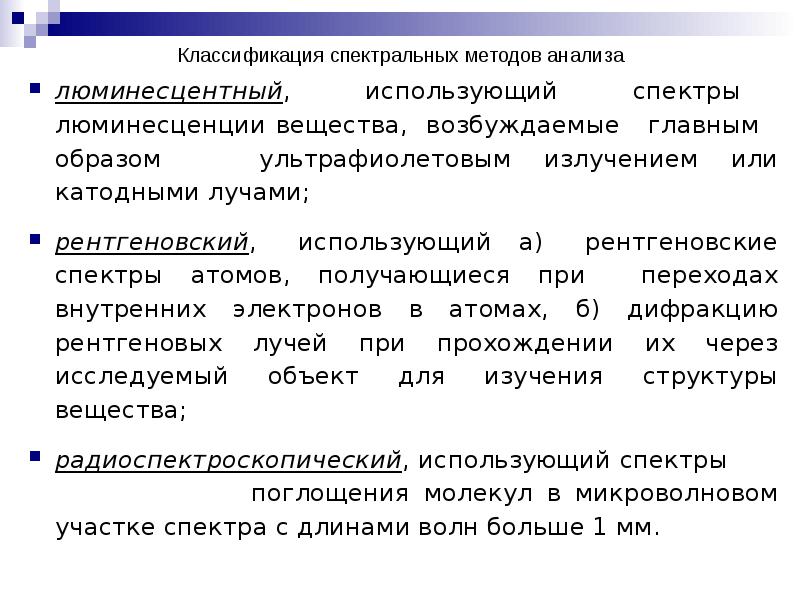

Классификация спектральных методов анализа люминесцентный, использующий спектры люминесценции вещества, возбуждаемые главным образом ультрафиолетовым излучением или катодными лучами; рентгеновский, использующий а) рентгеновские спектры атомов, получающиеся при переходах внутренних электронов в атомах, б) дифракцию рентгеновых лучей при прохождении их через исследуемый объект для изучения структуры вещества; радиоспектроскопический, использующий спектры поглоще­ния молекул в микроволновом участке спектра с длинами волн больше 1 мм.

Классификация спектральных методов анализа 3. По характеру получаемых результатов: 1) качественный, когда в результате анализа определяется состав без указания на количественное соотношение компонентов; 2) полуколичественный, в этом случае результат выдается в виде оценки со­держания компонентов в некоторых более или менее узких интер­валах концентраций в зависимости от применяемого метода при­ближенной количественной оценки. Этот метод благодаря его быстроте нашел широкое применение при решении задач, не тре­бующих точного количественного определения, например при сортировке металла, при оценке содержания геологических проб при поисках полезных ископаемых;

Классификация спектральных методов анализа 3) количественный, при котором выдается точное количествен­ное содержание определяемых элементов или соединений в пробе. Все эти типы анализа, за исключением качественных, используют упрощенные или точные методы фотометрирования спектров. 4. По способу регистрации спектров различаются следующие ме­тоды: 1. Визуальные при наблюдении спектров в видимой, ультрафиолетовой и ближней инфракрасной областях с помощью простых или специализированных спектроскопов.

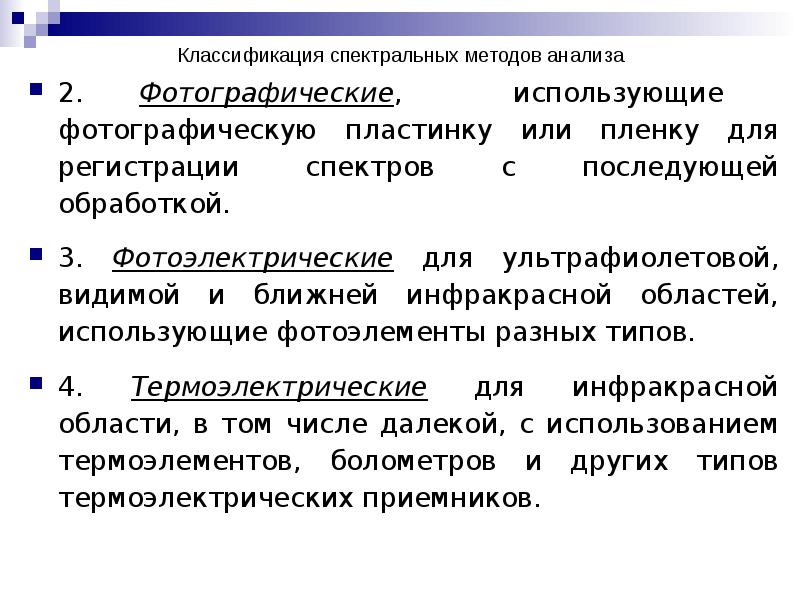

Классификация спектральных методов анализа 2. Фотографические, использующие фотографическую пластинку или пленку для регистрации спектров с последующей обработкой. 3. Фотоэлектрические для ультрафиолетовой, видимой и ближней инфракрасной областей, использующие фотоэлементы разных типов. 4. Термоэлектрические для инфракрасной области, в том числе далекой, с использованием термоэлементов, болометров и других типов термоэлектрических приемников.

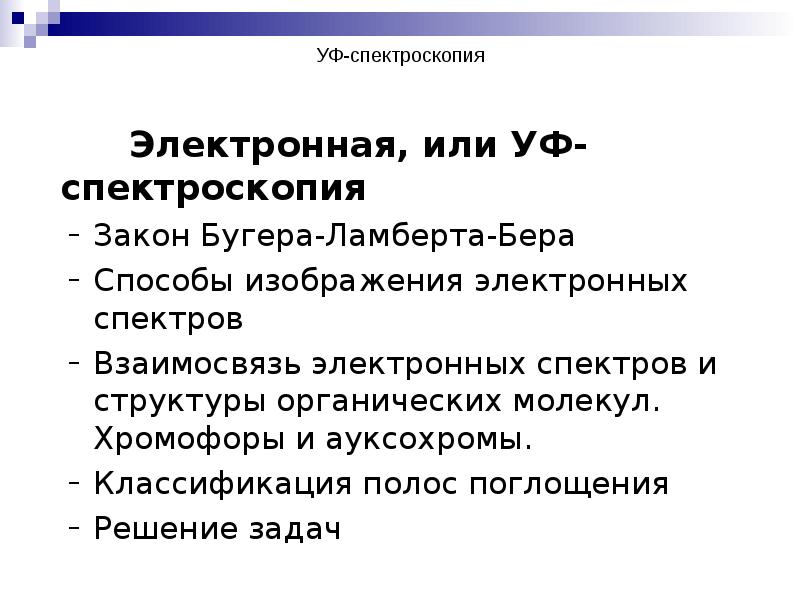

УФ-спектроскопия Электронная, или УФ-спектроскопия Закон Бугера-Ламберта-Бера Способы изображения электронных спектров Взаимосвязь электронных спектров и структуры органических молекул. Хромофоры и ауксохромы. Классификация полос поглощения Решение задач

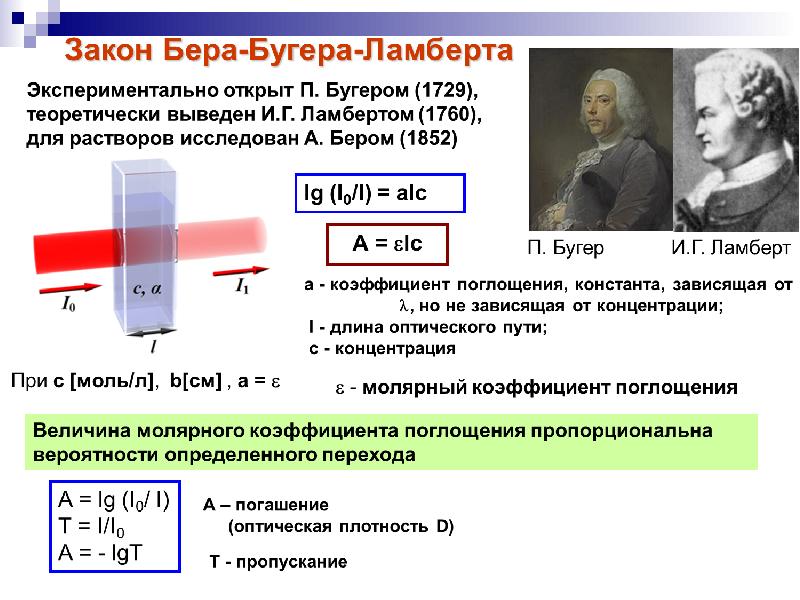

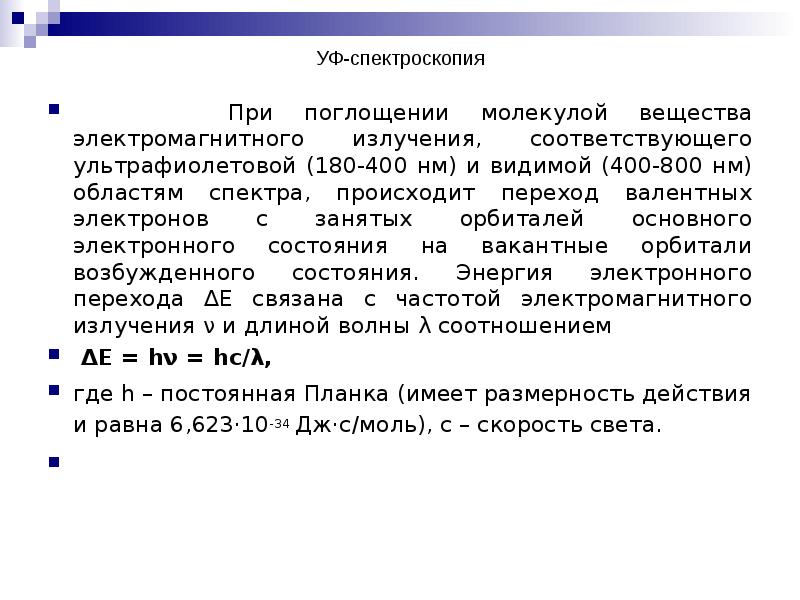

УФ-спектроскопия При поглощении молекулой вещества электромагнитного излучения, соответствующего ультрафиолетовой (180-400 нм) и видимой (400-800 нм) областям спектра, происходит переход валентных электронов с занятых орбиталей основного электронного состояния на вакантные орбитали возбужденного состояния. Энергия электронного перехода ΔЕ связана с частотой электромагнитного излучения ν и длиной волны λ соотношением ΔЕ = hν = hc/λ, где h – постоянная Планка (имеет размерность действия и равна 6,623·10-34 Дж·с/моль), с – скорость света.

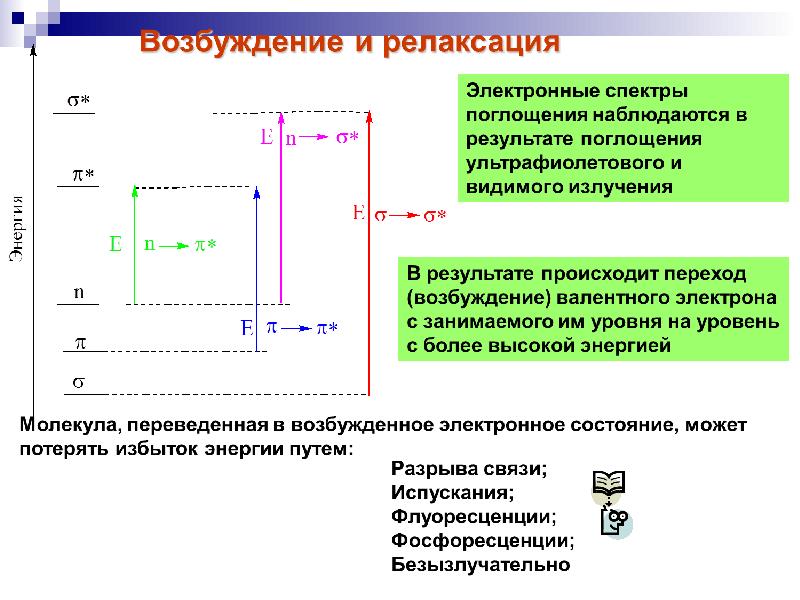

УФ-спектроскопия Возможны четыре типа электронных переходов со связывающих и несвязывающих орбиталей основного состояния на разрыхляющие орбитали возбужденного состояния: σ → σ*, π → π*, n → π*, n → σ*. Для этих переходов характерны разные значения ΔЕ.

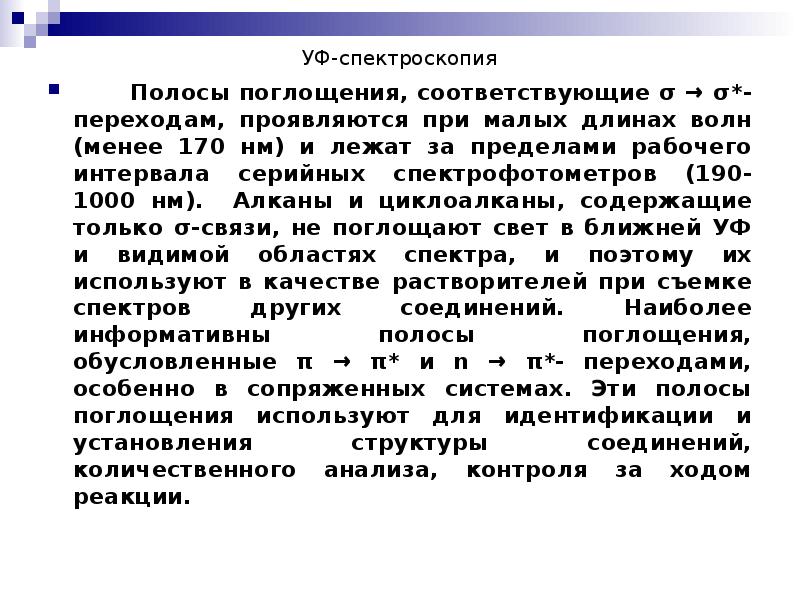

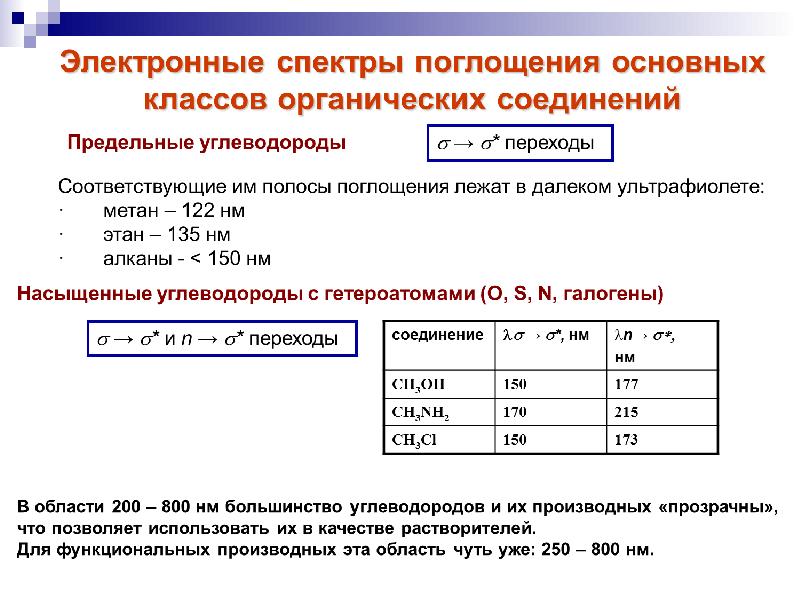

УФ-спектроскопия Полосы поглощения, соответствующие σ → σ*- переходам, проявляются при малых длинах волн (менее 170 нм) и лежат за пределами рабочего интервала серийных спектрофотометров (190-1000 нм). Алканы и циклоалканы, содержащие только σ-связи, не поглощают свет в ближней УФ и видимой областях спектра, и поэтому их используют в качестве растворителей при съемке спектров других соединений. Наиболее информативны полосы поглощения, обусловленные π → π* и n → π*- переходами, особенно в сопряженных системах. Эти полосы поглощения используют для идентификации и установления структуры соединений, количественного анализа, контроля за ходом реакции.

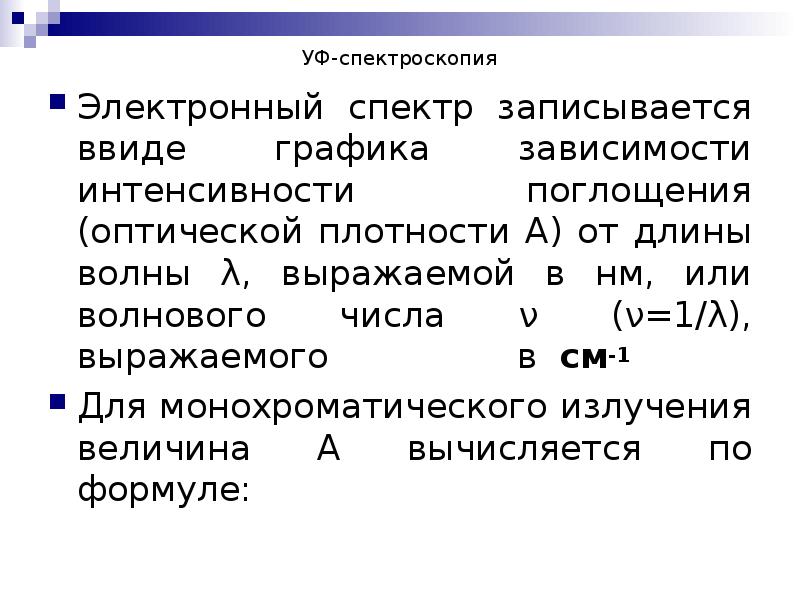

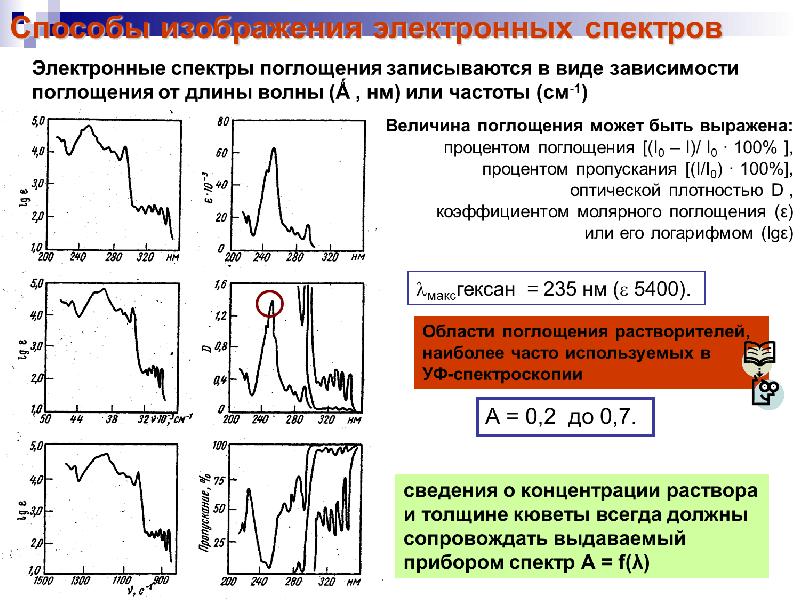

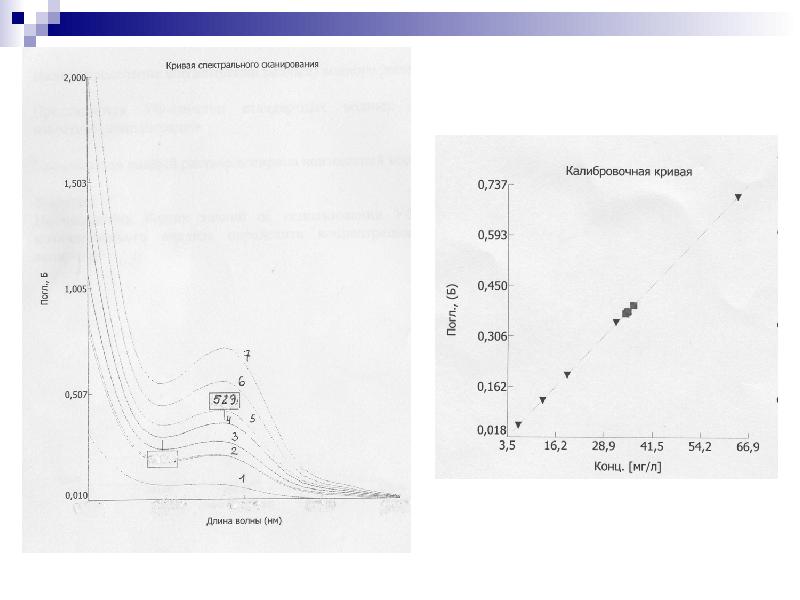

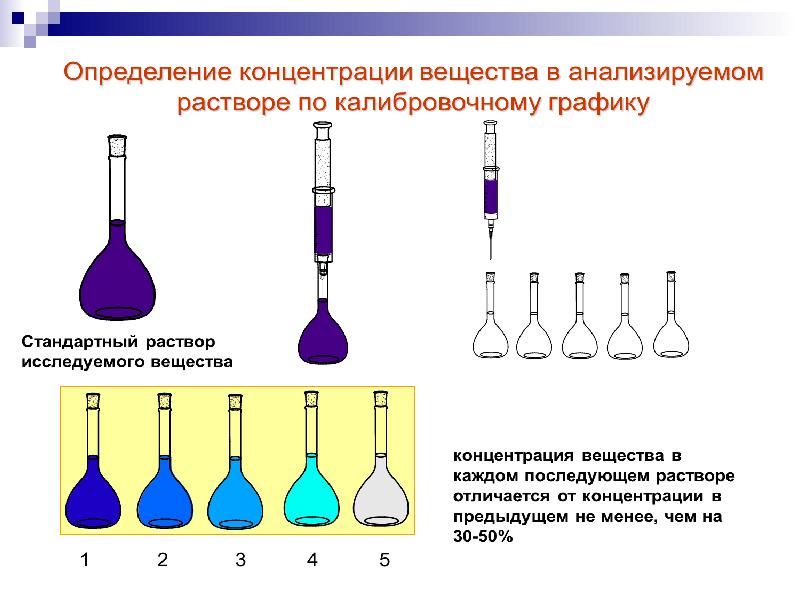

УФ-спектроскопия Электронный спектр записывается ввиде графика зависимости интенсивности поглощения (оптической плотности А) от длины волны λ, выражаемой в нм, или волнового числа ν (ν=1/λ), выражаемого в см-1 Для монохроматического излучения величина А вычисляется по формуле:

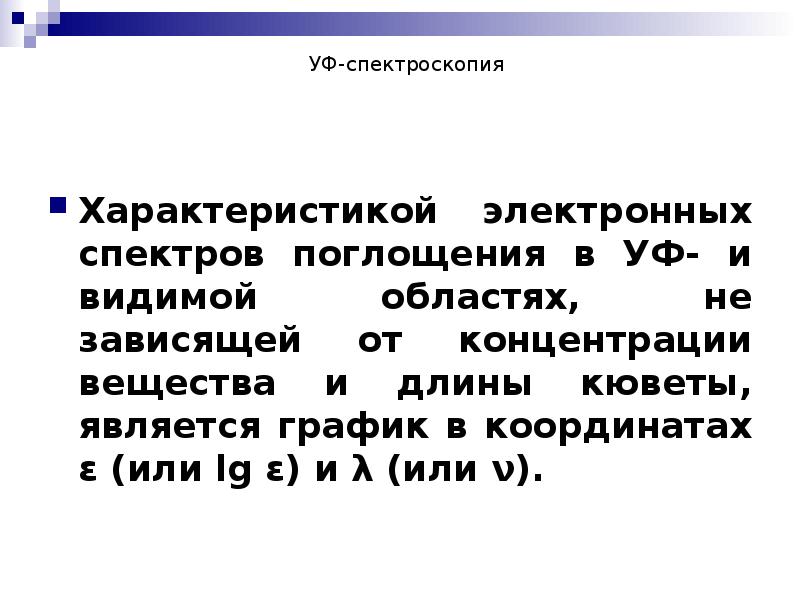

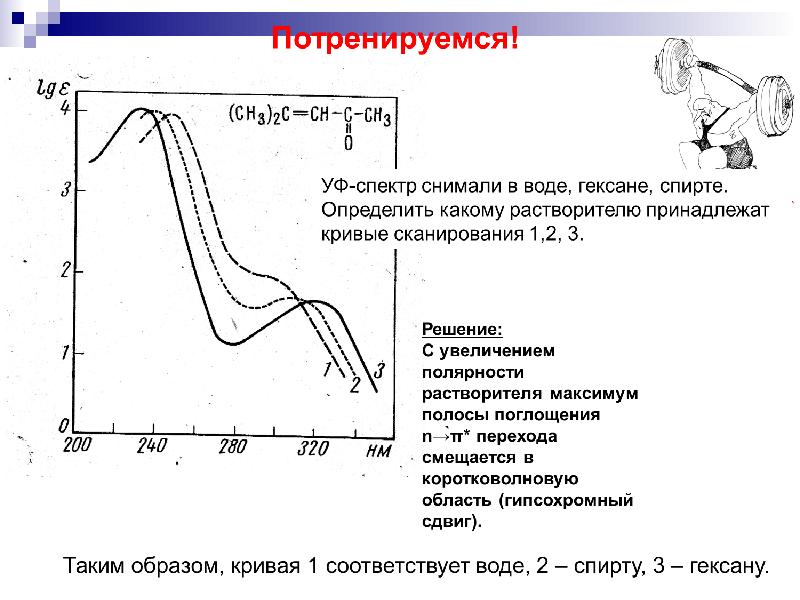

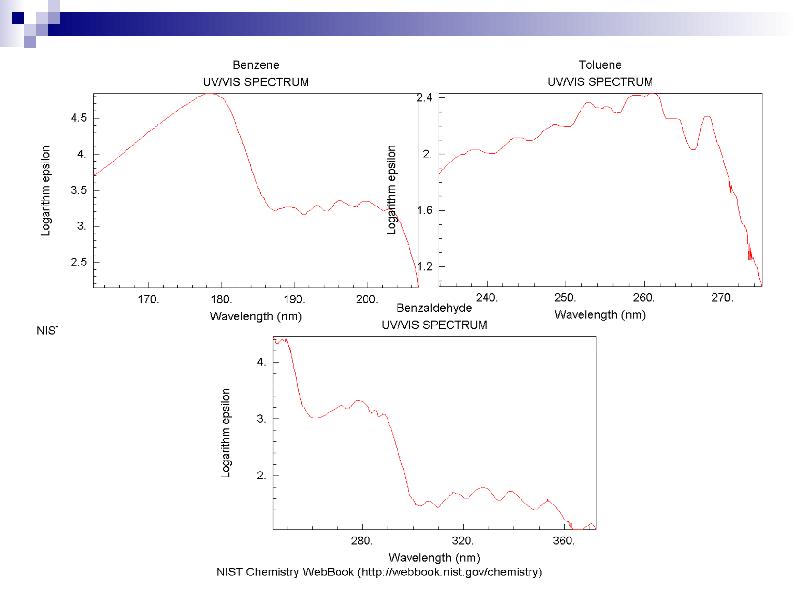

УФ-спектроскопия Характеристикой электронных спектров поглощения в УФ- и видимой областях, не зависящей от концентрации вещества и длины кюветы, является график в координатах ε (или lg ε) и λ (или ν).

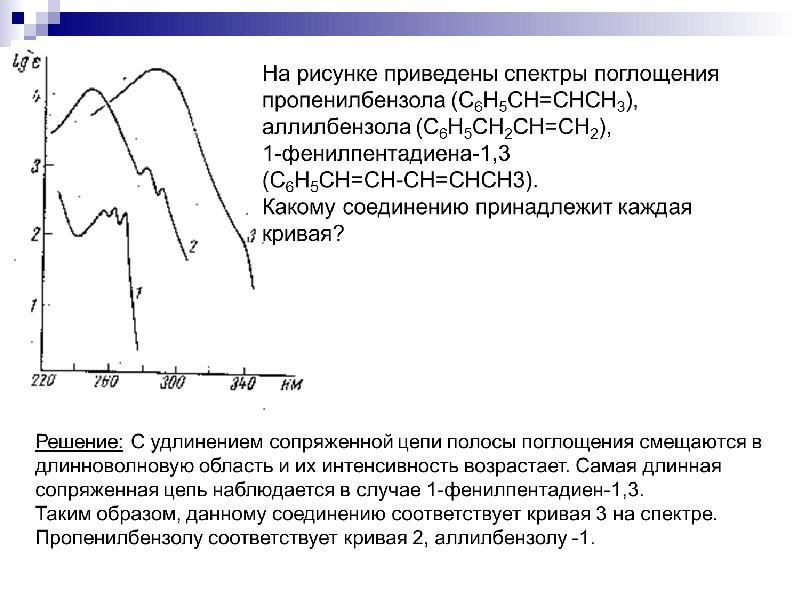

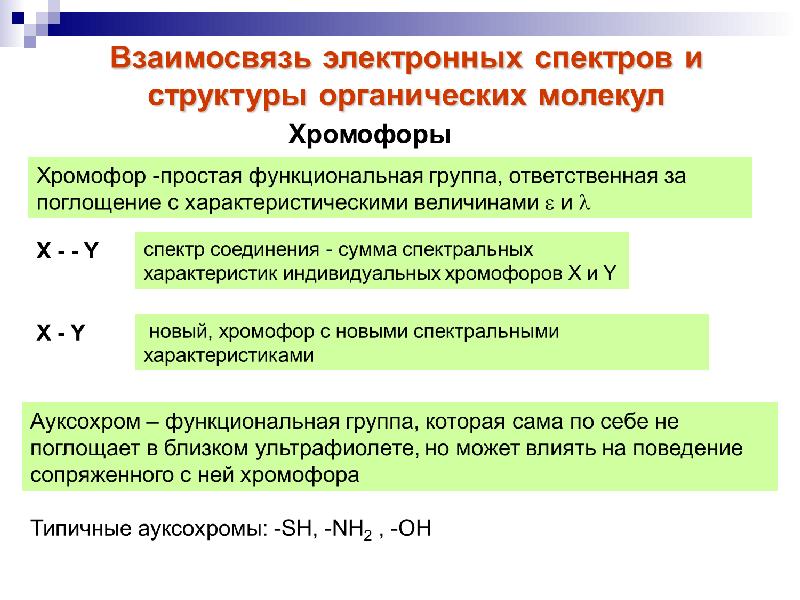

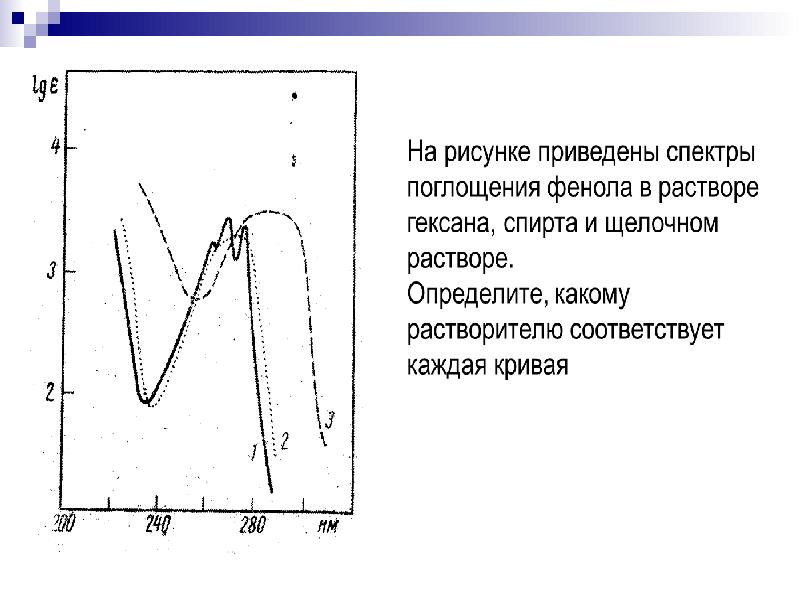

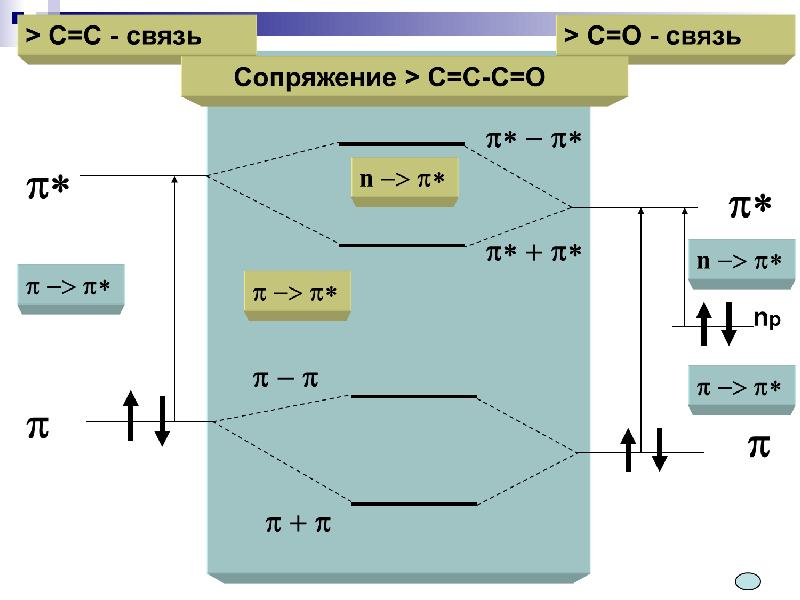

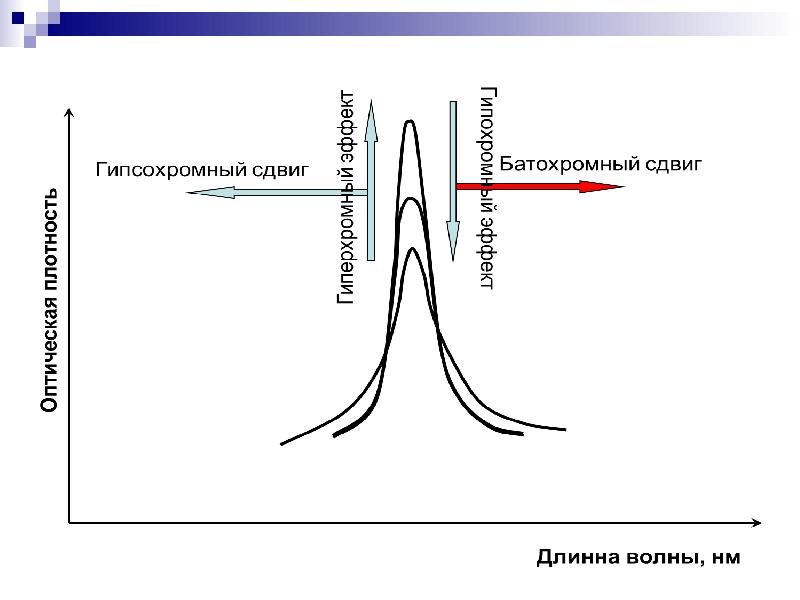

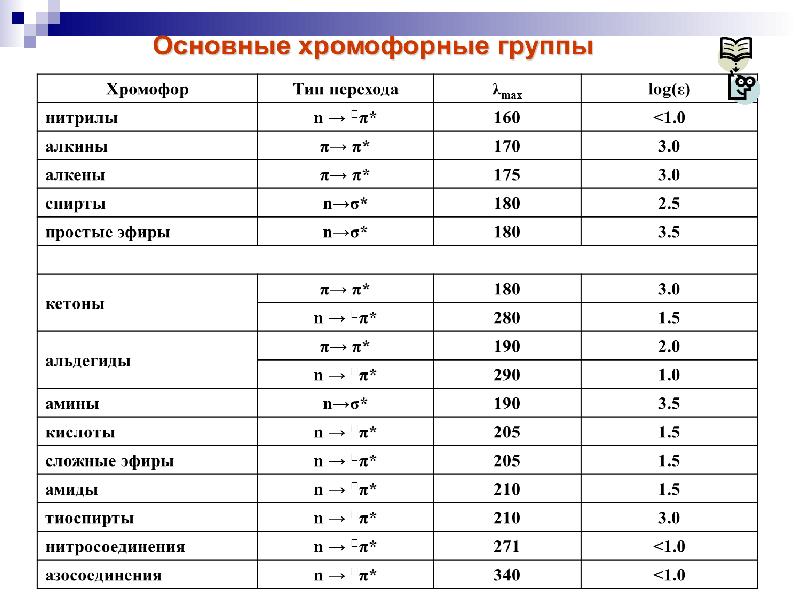

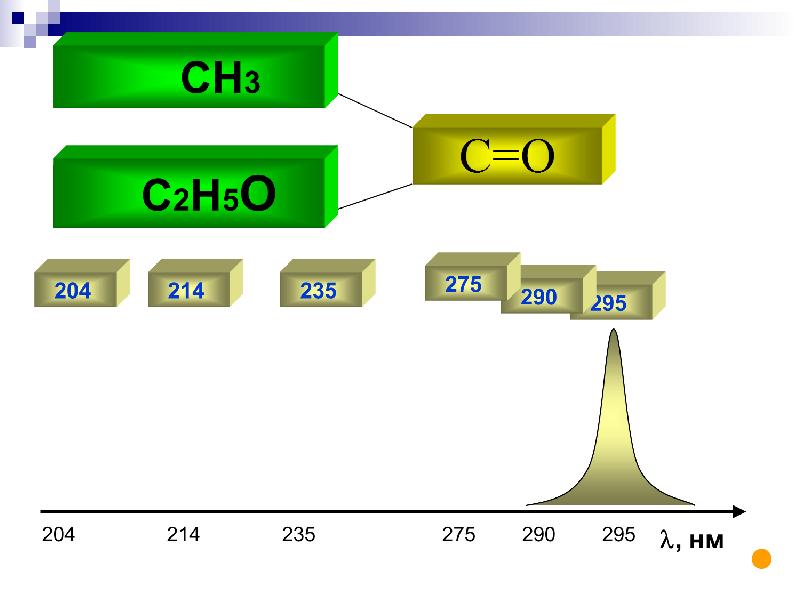

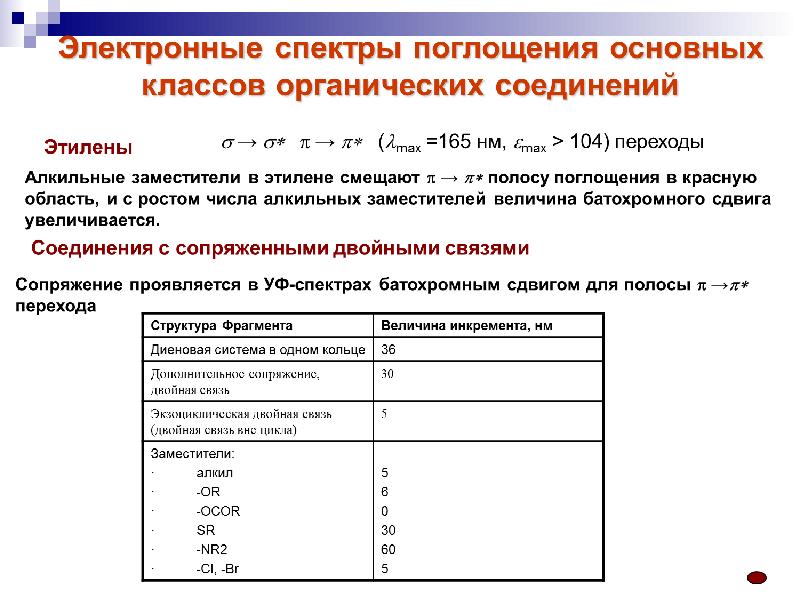

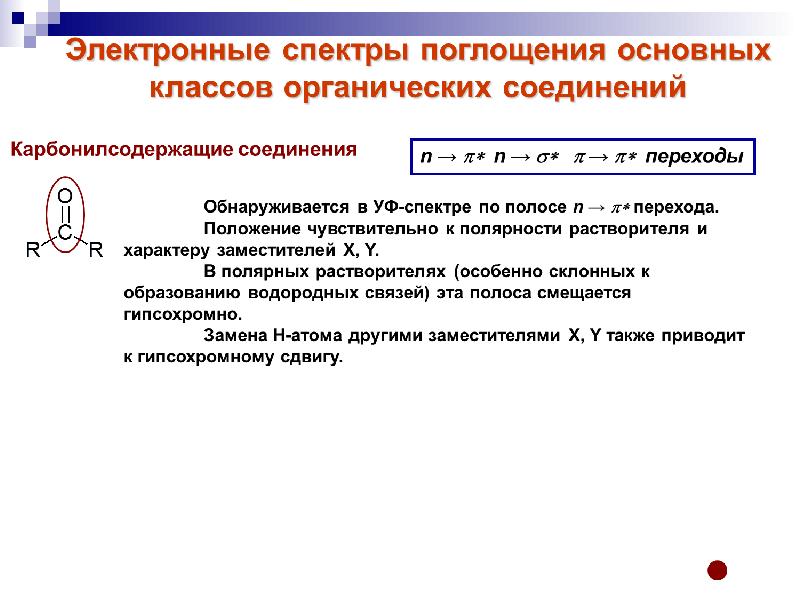

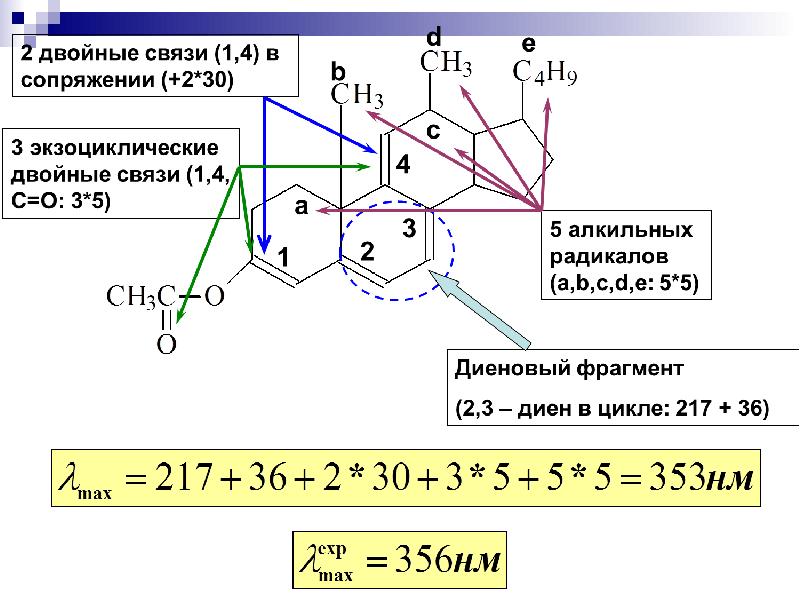

УФ-спектроскопия Положение полос поглощения в УФ-спектре зависит от строения молекулы. Структурные группы (кратные связи, ароматические фрагменты), обуславливающие избирательное поглощение УФ-света, называются хромофорами (изолированными или сопряженными). Группировки, не содержащие кратные связи, но вступающие в р,π-сопряжение с хромофорами, называются ауксохромами.





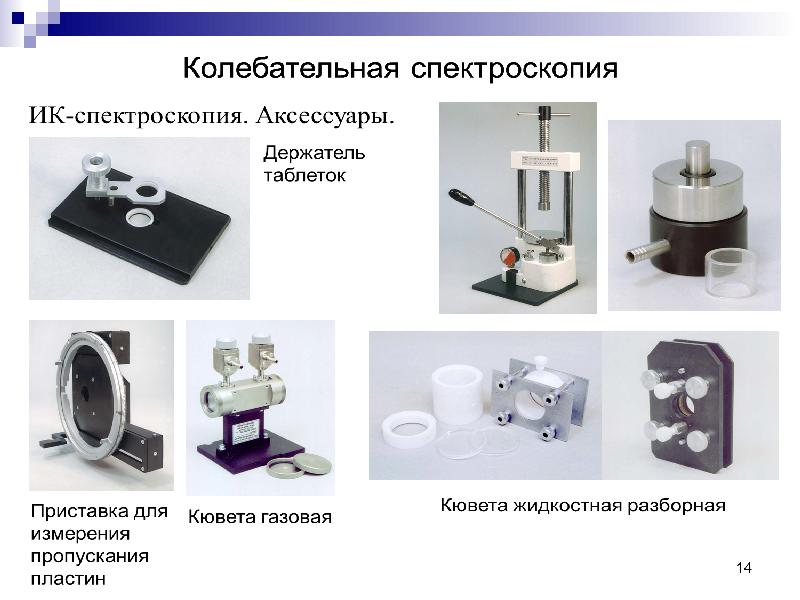

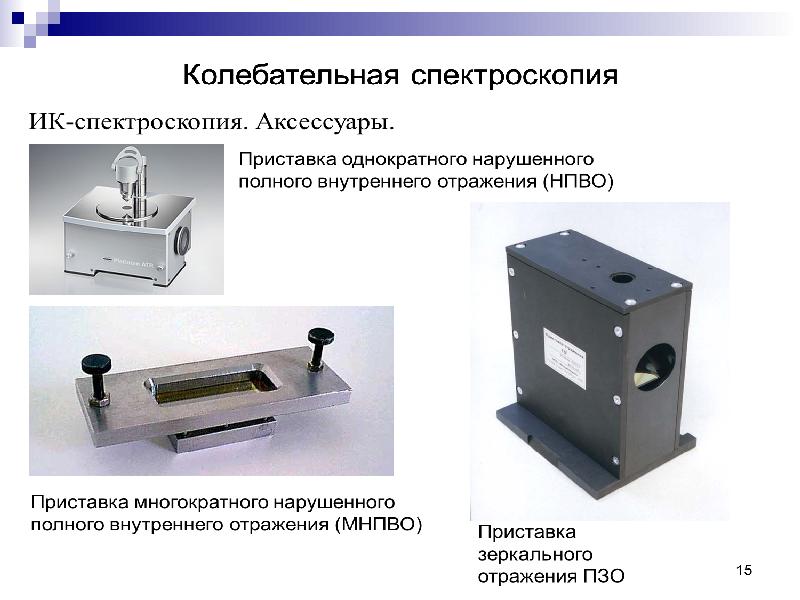

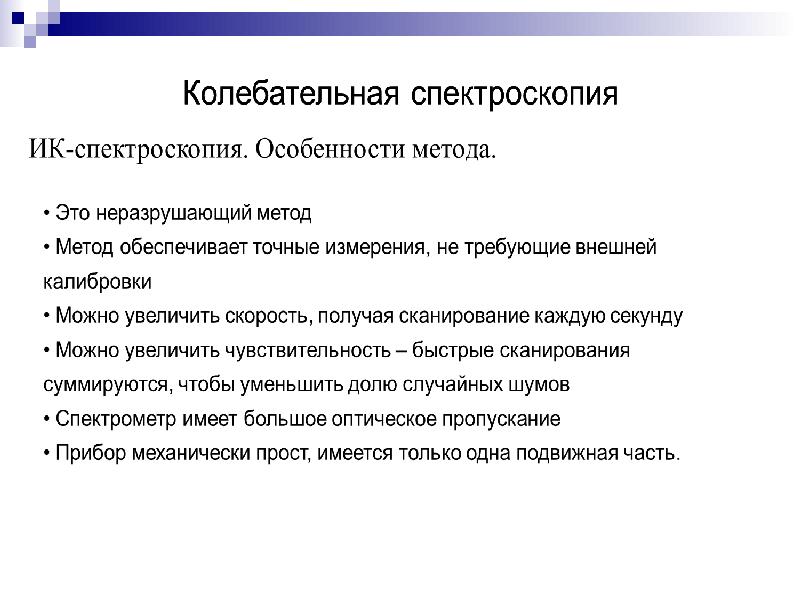

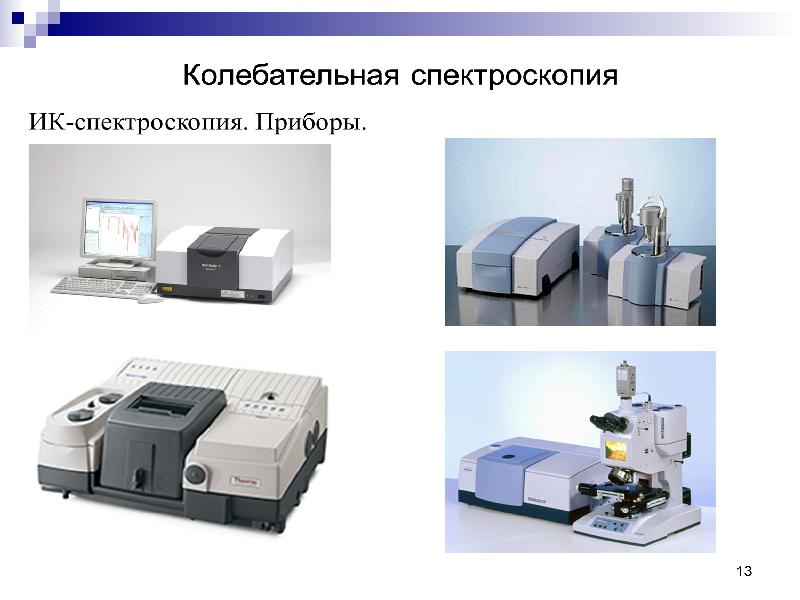

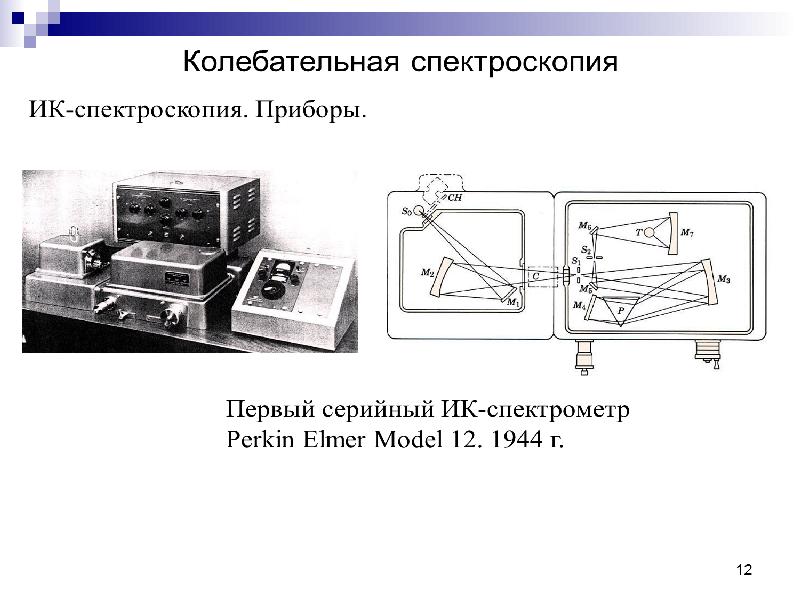

ИК-спектроскопия ИК-спектроскопия является распространенным спектральным методом. В этом виде спектроскопии установлены четкие эмпирические закономерности, связывающие структуру вещества с параметрами спектра, что дает возможность с помощью ИК-спектроскопии решать различные аналитические задачи.

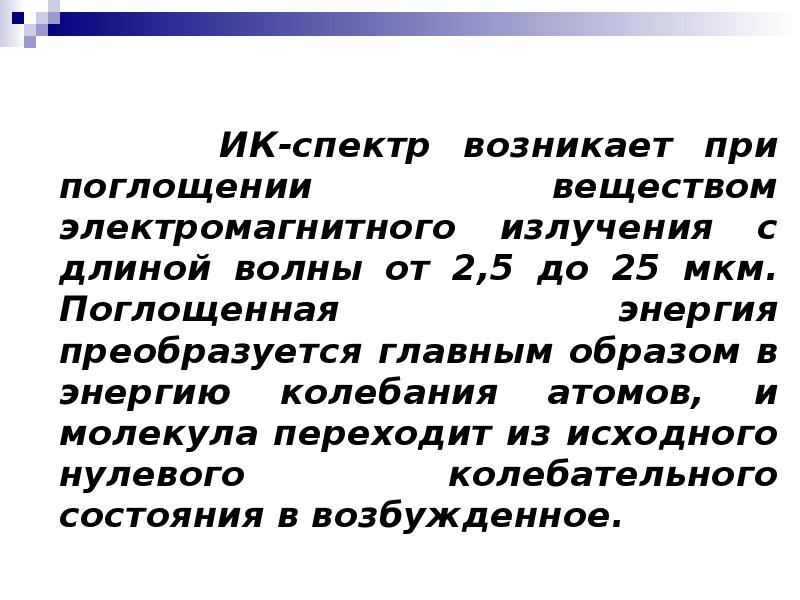

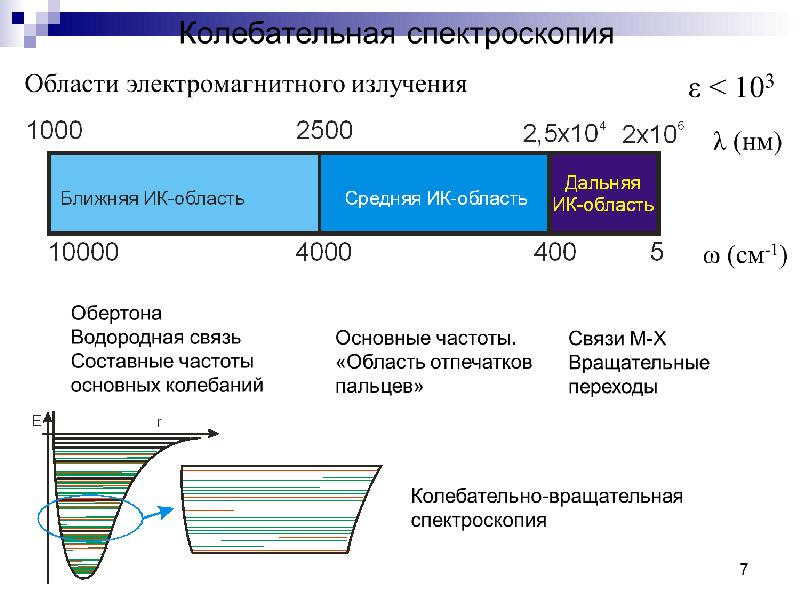

ИК-спектр возникает при поглощении веществом электромагнитного излучения с длиной волны от 2,5 до 25 мкм. Поглощенная энергия преобразуется главным образом в энергию колебания атомов, и молекула переходит из исходного нулевого колебательного состояния в возбужденное.

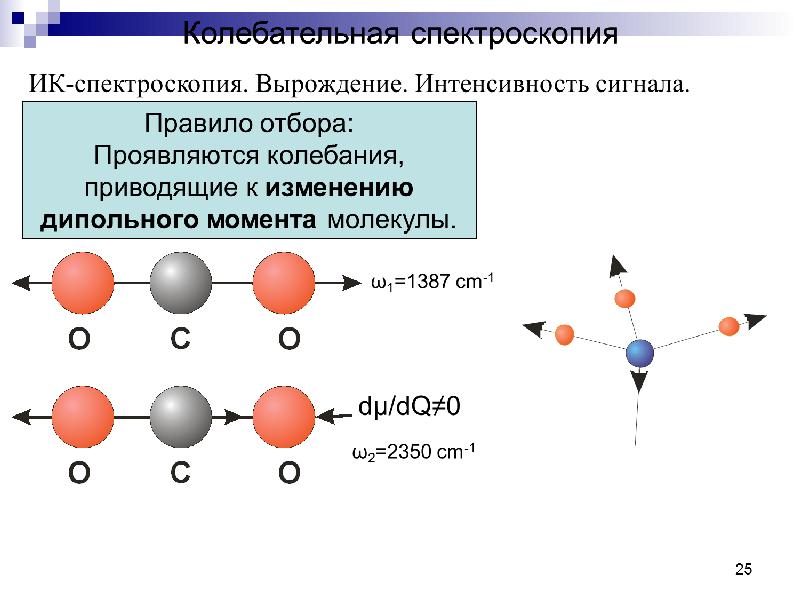

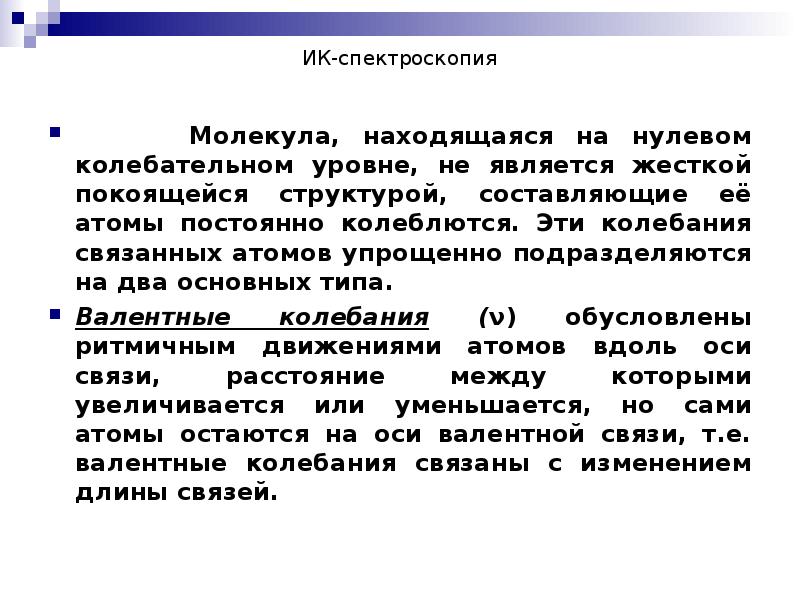

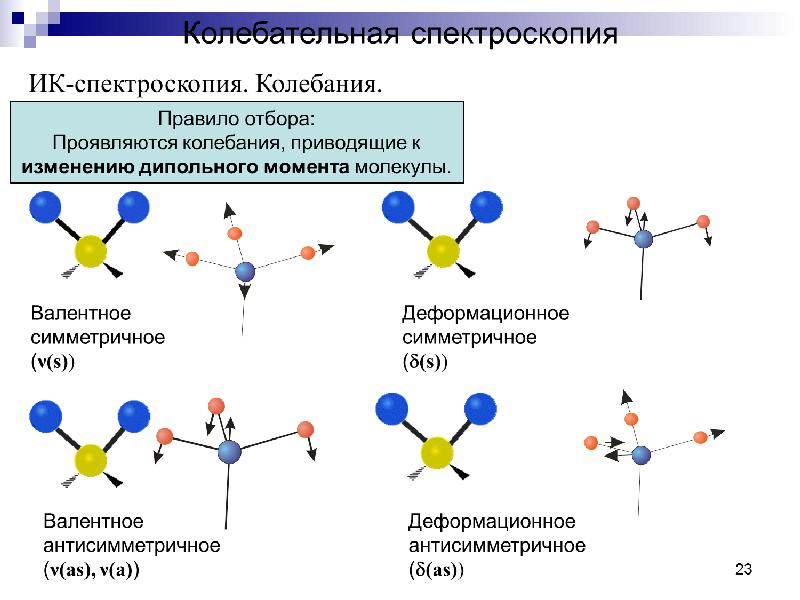

ИК-спектроскопия Молекула, находящаяся на нулевом колебательном уровне, не является жесткой покоящейся структурой, составляющие её атомы постоянно колеблются. Эти колебания связанных атомов упрощенно подразделяются на два основных типа. Валентные колебания (ν) обусловлены ритмичным движениями атомов вдоль оси связи, расстояние между которыми увеличивается или уменьшается, но сами атомы остаются на оси валентной связи, т.е. валентные колебания связаны с изменением длины связей.

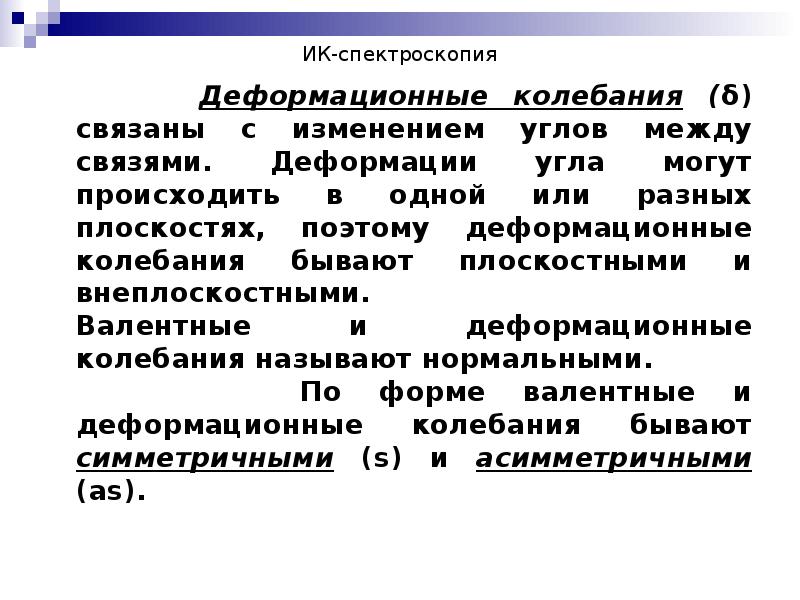

ИК-спектроскопия Деформационные колебания (δ) связаны с изменением углов между связями. Деформации угла могут происходить в одной или разных плоскостях, поэтому деформационные колебания бывают плоскостными и внеплоскостными. Валентные и деформационные колебания называют нормальными. По форме валентные и деформационные колебания бывают симметричными (s) и асимметричными (as).

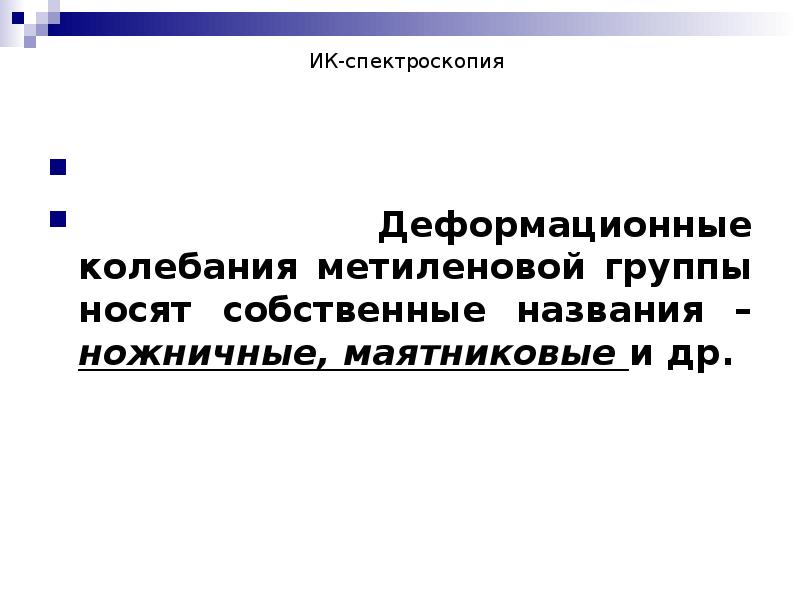

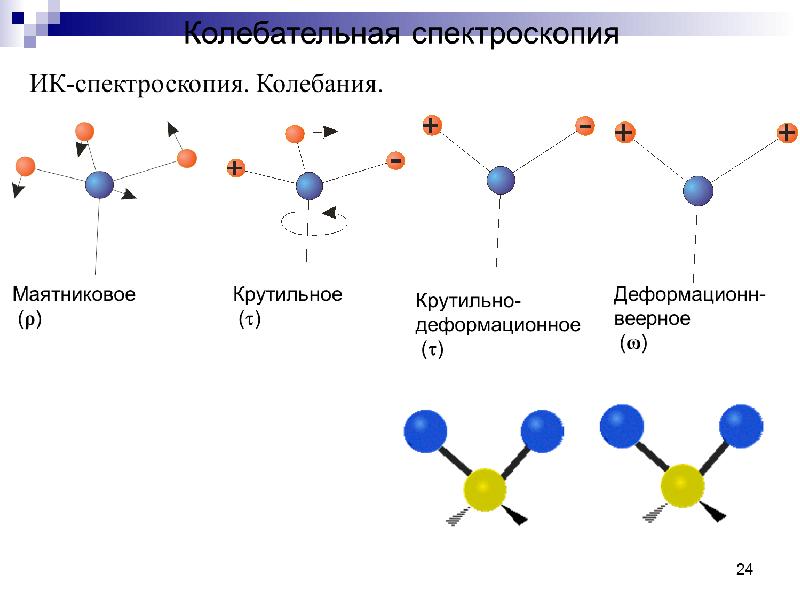

ИК-спектроскопия Деформационные колебания метиленовой группы носят собственные названия – ножничные, маятниковые и др.

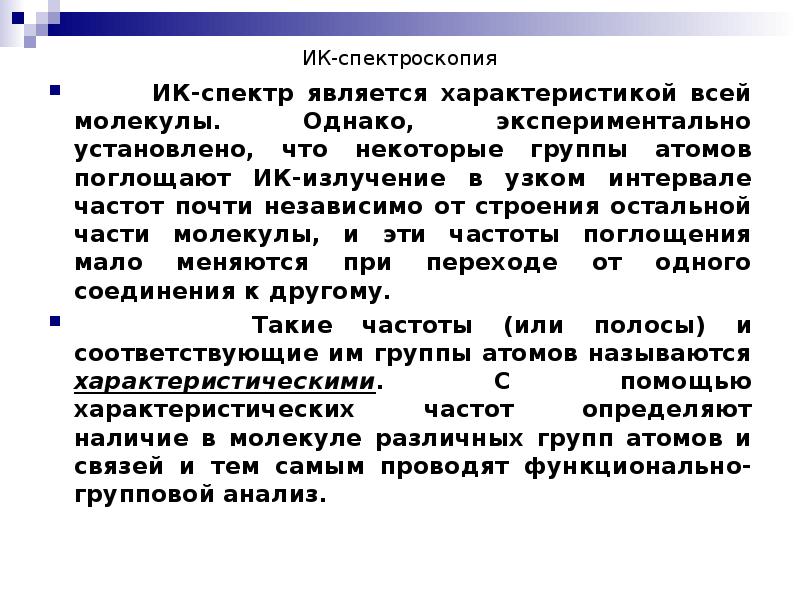

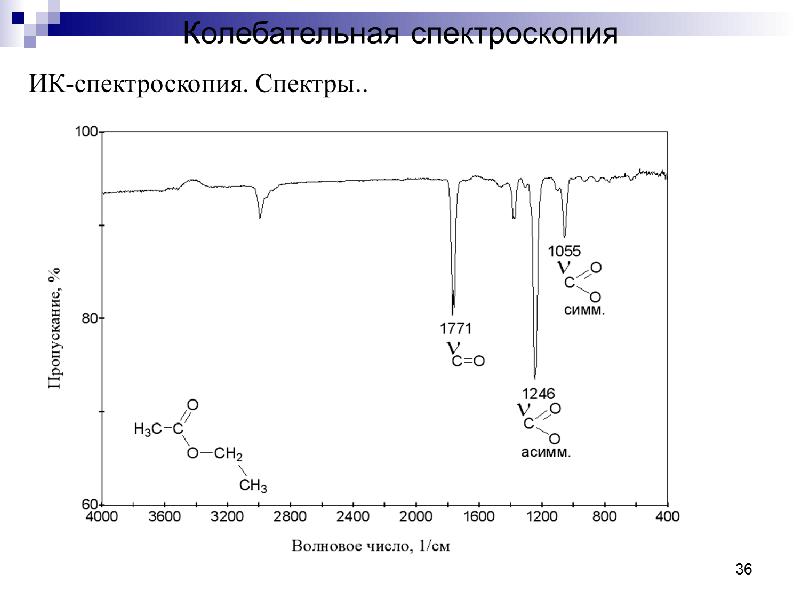

ИК-спектроскопия ИК-спектр является характеристикой всей молекулы. Однако, экспериментально установлено, что некоторые группы атомов поглощают ИК-излучение в узком интервале частот почти независимо от строения остальной части молекулы, и эти частоты поглощения мало меняются при переходе от одного соединения к другому. Такие частоты (или полосы) и соответствующие им группы атомов называются характеристическими. С помощью характеристических частот определяют наличие в молекуле различных групп атомов и связей и тем самым проводят функционально-групповой анализ.

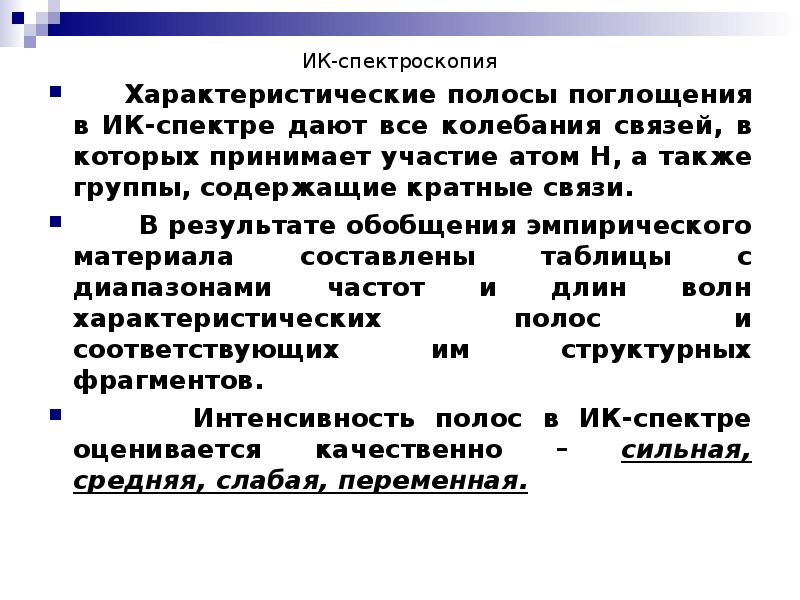

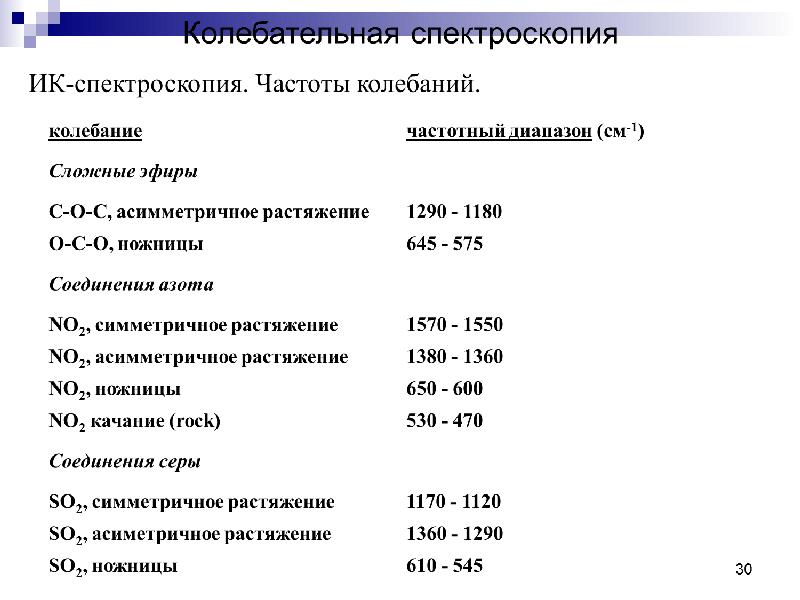

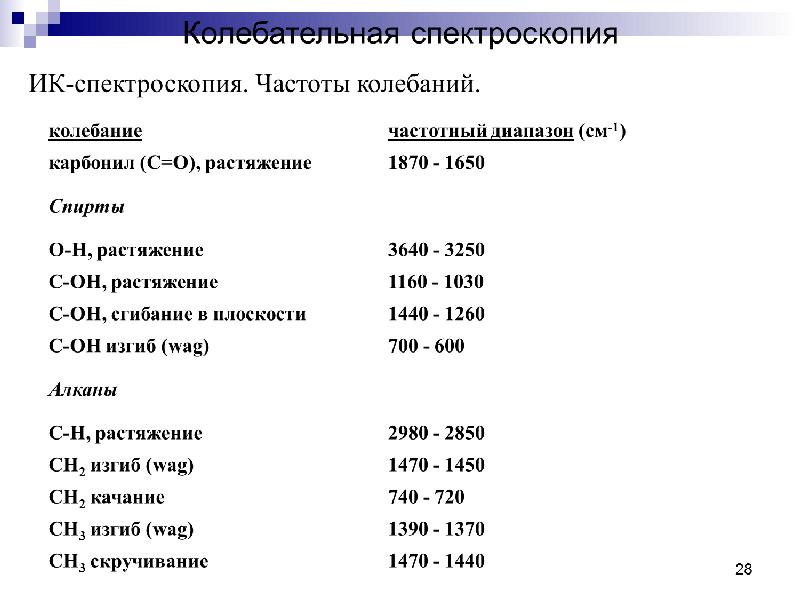

ИК-спектроскопия Характеристические полосы поглощения в ИК-спектре дают все колебания связей, в которых принимает участие атом Н, а также группы, содержащие кратные связи. В результате обобщения эмпирического материала составлены таблицы с диапазонами частот и длин волн характеристических полос и соответствующих им структурных фрагментов. Интенсивность полос в ИК-спектре оценивается качественно – сильная, средняя, слабая, переменная.

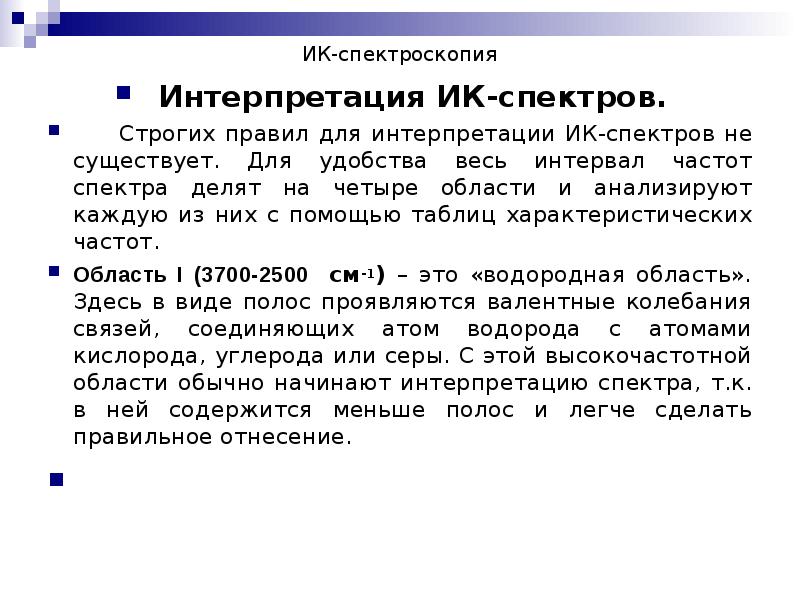

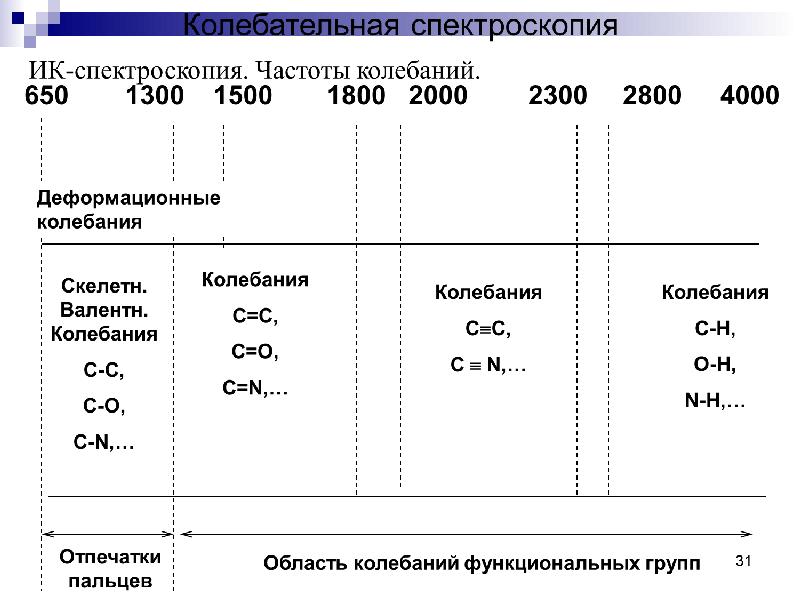

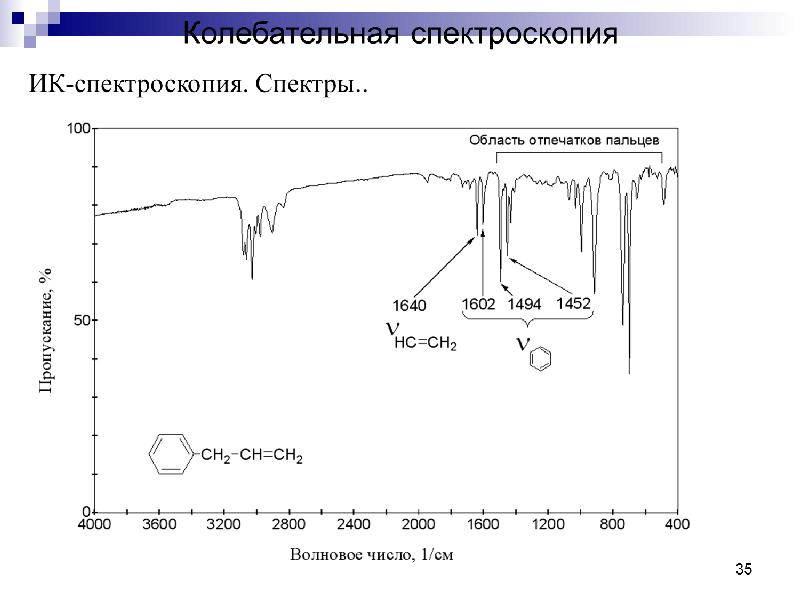

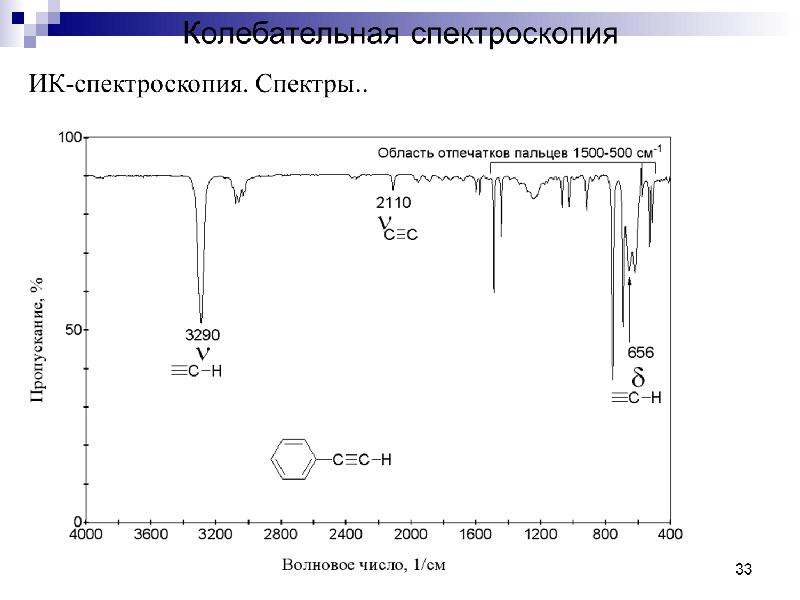

ИК-спектроскопия Интерпретация ИК-спектров. Строгих правил для интерпретации ИК-спектров не существует. Для удобства весь интервал частот спектра делят на четыре области и анализируют каждую из них с помощью таблиц характеристических частот. Область I (3700-2500 см-1) – это «водородная область». Здесь в виде полос проявляются валентные колебания связей, соединяющих атом водорода с атомами кислорода, углерода или серы. С этой высокочастотной области обычно начинают интерпретацию спектра, т.к. в ней содержится меньше полос и легче сделать правильное отнесение.

ИК-спектроскопия Область II (2500-1900 см-1) – это область «тройных связей». Здесь наблюдаются полосы поглощения таких групп, как С≡С, С≡N, а также кумулированных двойных связей, например С=С=С в алленах, N=C=О в изоцианатах. Область III (1900-1300 см-1) – это область «двойных связей». Здесь проявляются полосы валентных колебаний связей С=С, С=О, С=N, связей атомов С в ароматическом кольце, группы О=N=О и других групп. Область IV (ниже 300 см-1) – это область «отпечатков пальцев». Она содержит полосы, многие из которых не поддаются расшифровке, т.к. обусловлены колебаниями углеродного скелета всей молекулы.

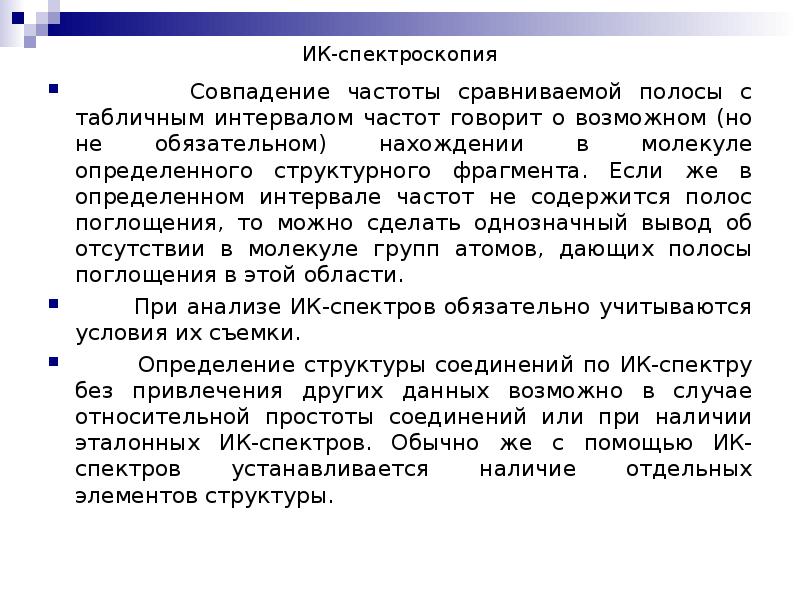

ИК-спектроскопия Совпадение частоты сравниваемой полосы с табличным интервалом частот говорит о возможном (но не обязательном) нахождении в молекуле определенного структурного фрагмента. Если же в определенном интервале частот не содержится полос поглощения, то можно сделать однозначный вывод об отсутствии в молекуле групп атомов, дающих полосы поглощения в этой области. При анализе ИК-спектров обязательно учитываются условия их съемки. Определение структуры соединений по ИК-спектру без привлечения других данных возможно в случае относительной простоты соединений или при наличии эталонных ИК-спектров. Обычно же с помощью ИК-спектров устанавливается наличие отдельных элементов структуры.
