Статика 10 класс

Содержание Статика Первое условие равновесия Момент силы Второе условие равновесия Виды равновесия Равновесие тел имеющих площадь опоры

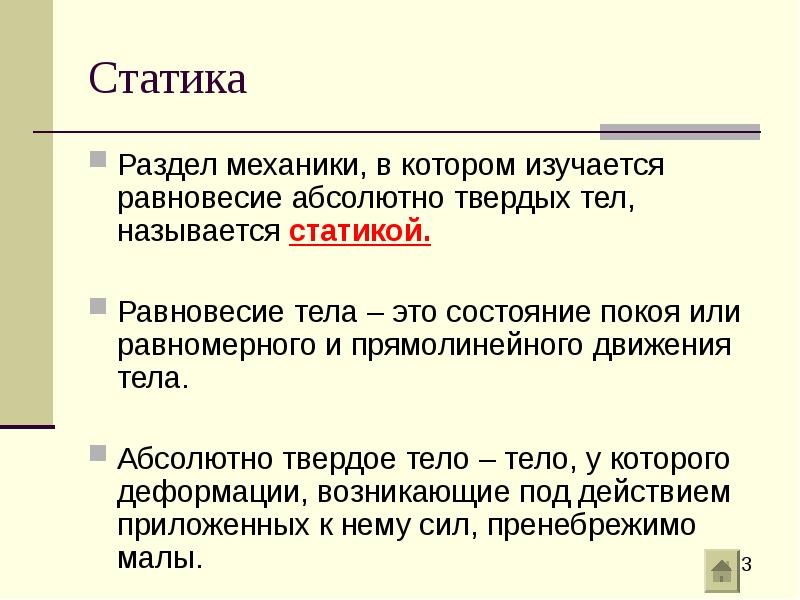

Статика Раздел механики, в котором изучается равновесие абсолютно твердых тел, называется статикой. Равновесие тела – это состояние покоя или равномерного и прямолинейного движения тела. Абсолютно твердое тело – тело, у которого деформации, возникающие под действием приложенных к нему сил, пренебрежимо малы.

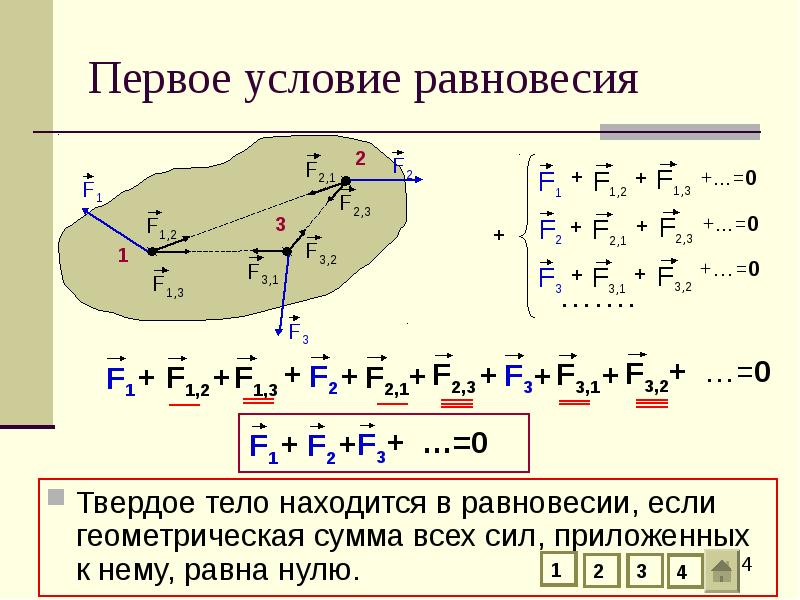

Первое условие равновесия Твердое тело находится в равновесии, если геометрическая сумма всех сил, приложенных к нему, равна нулю.

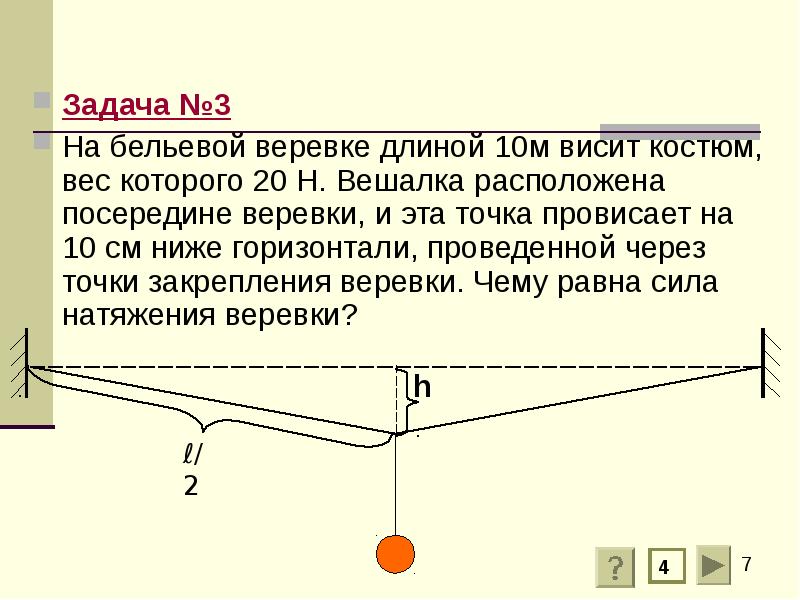

Задача №3 Задача №3 На бельевой веревке длиной 10м висит костюм, вес которого 20 Н. Вешалка расположена посередине веревки, и эта точка провисает на 10 см ниже горизонтали, проведенной через точки закрепления веревки. Чему равна сила натяжения веревки?

Задача №3 Задача №3

Момент силы Правило моментов 10 класс

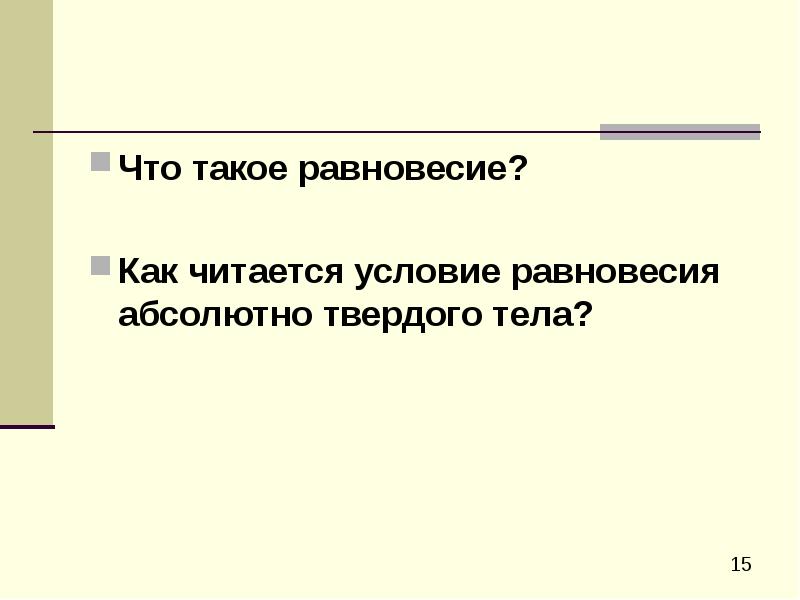

Что такое равновесие? Как читается условие равновесия абсолютно твердого тела?

Второе условие равновесия Кратчайшее расстояние от оси вращения до линии действия силы называется плечом силы. Произведение силы на ее плечо называется моментом силы.

Плечо силы Однородный куб опирается одним ребром о пол, другим – о вертикальную стену. Плечо силы трения относительно т.О равно... На рисунке схематически изображена лестница АВ, опирающаяся на стену. Определите плечо … а) силы трения относительно точек А, О, В, D б) силы реакции опоры относительно точек А, О, В, D в) силы тяжести относительно точек А, О, В, D

Момент силы Чему равен момент силы относительно точки О? Наклонная плоскость длиной 0,6м составляет 600 с поверхностью стола. Чему равен момент силы тяжести бруска массой0,1 кг, находящегося на середине плоскости относительно точки О.

Второе условие равновесия Твердое тело находится в равновесии, если алгебраическая сумма моментов всех сил, действующих на него относительно любой оси, равна нулю.

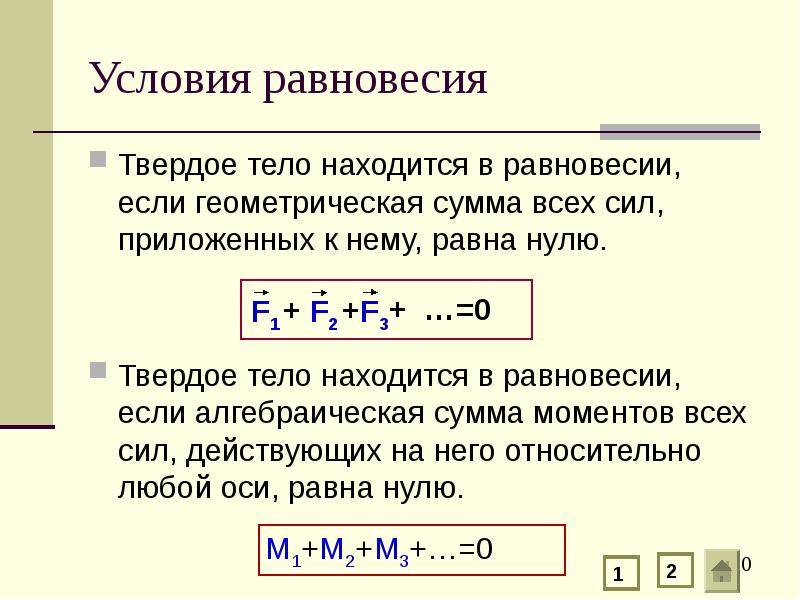

Условия равновесия Твердое тело находится в равновесии, если геометрическая сумма всех сил, приложенных к нему, равна нулю. Твердое тело находится в равновесии, если алгебраическая сумма моментов всех сил, действующих на него относительно любой оси, равна нулю.

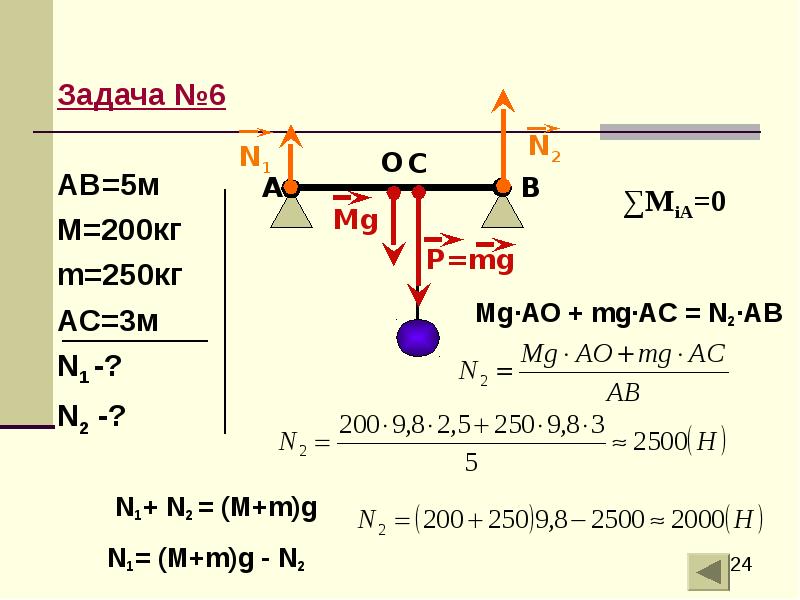

Mg·AO + mg·AC = N2·AB Mg·AO + mg·AC = N2·AB

Виды равновесия 10 класс

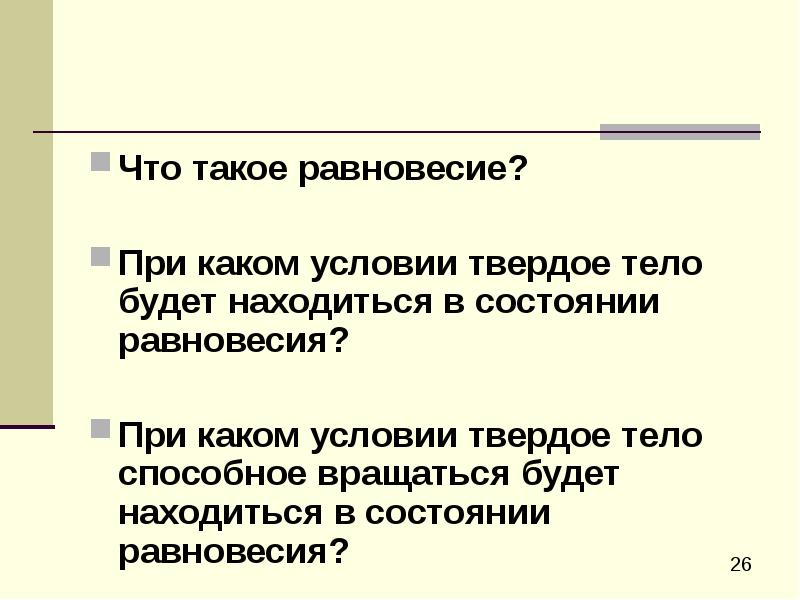

Что такое равновесие? Что такое равновесие? При каком условии твердое тело будет находиться в состоянии равновесия? При каком условии твердое тело способное вращаться будет находиться в состоянии равновесия?

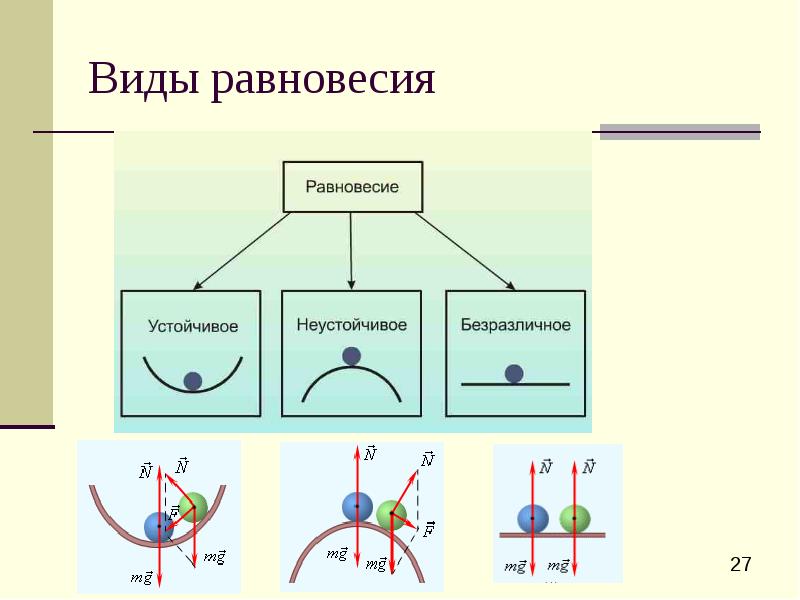

Виды равновесия

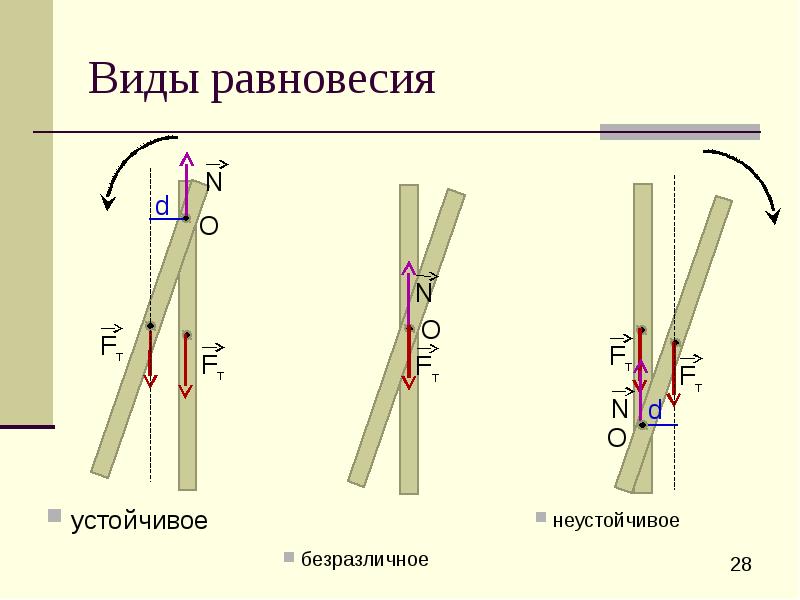

устойчивое устойчивое

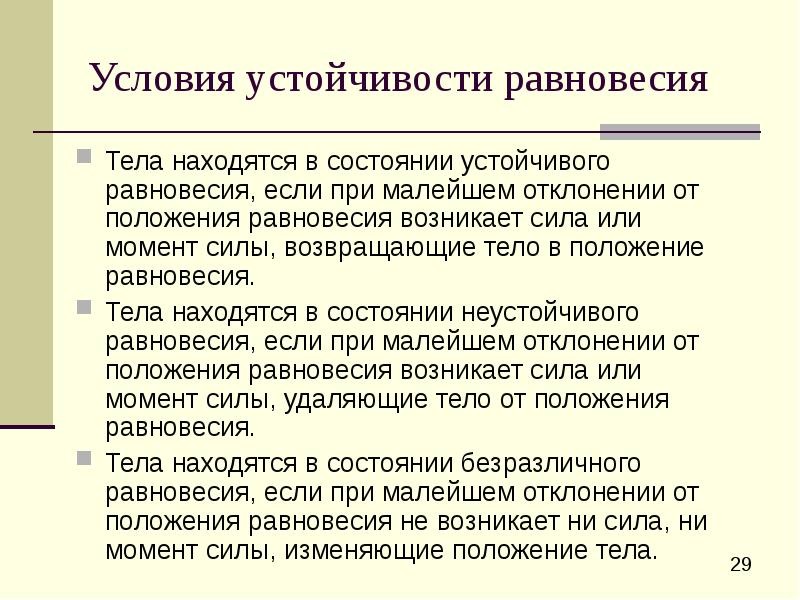

Условия устойчивости равновесия Тела находятся в состоянии устойчивого равновесия, если при малейшем отклонении от положения равновесия возникает сила или момент силы, возвращающие тело в положение равновесия. Тела находятся в состоянии неустойчивого равновесия, если при малейшем отклонении от положения равновесия возникает сила или момент силы, удаляющие тело от положения равновесия. Тела находятся в состоянии безразличного равновесия, если при малейшем отклонении от положения равновесия не возникает ни сила, ни момент силы, изменяющие положение тела.

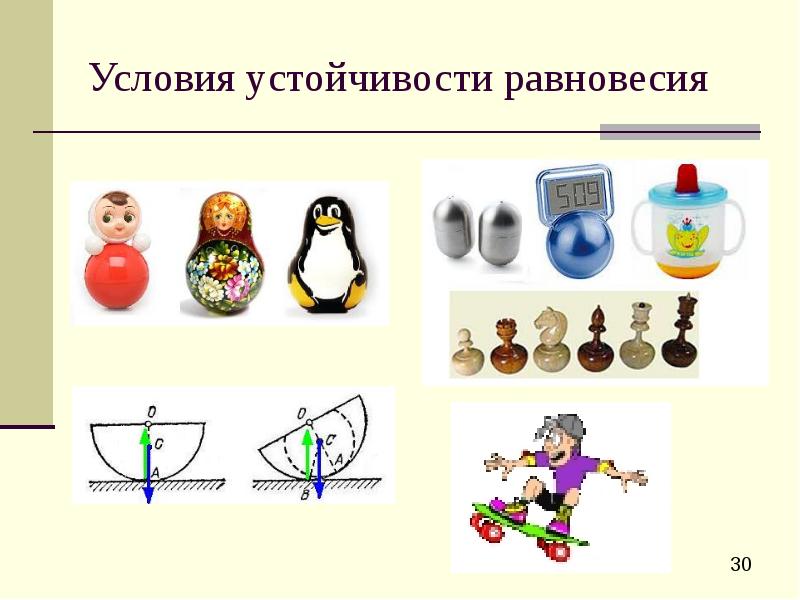

Условия устойчивости равновесия

Равновесие тел на опорах Тело, имеющее площадь опоры, будет находиться в равновесии до тех пор, пока линия действия силы тяжести будет проходить через площадь опоры.

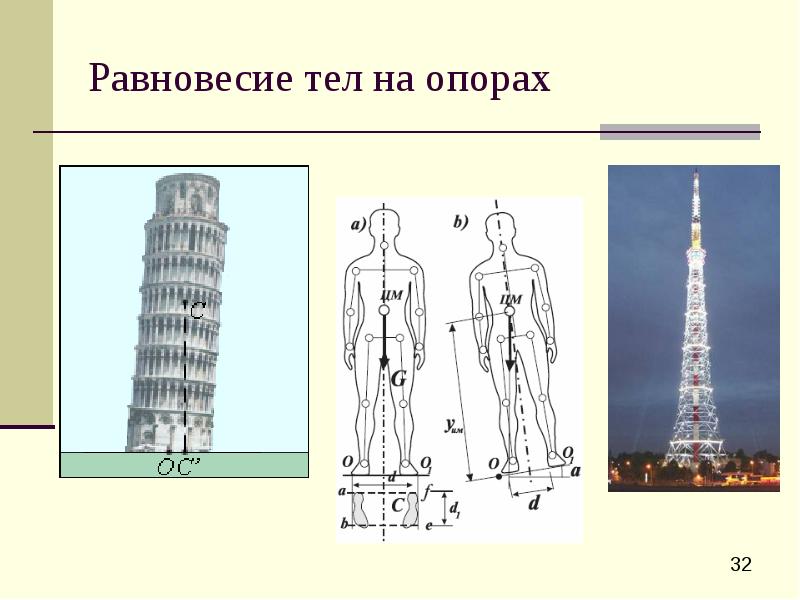

Равновесие тел на опорах

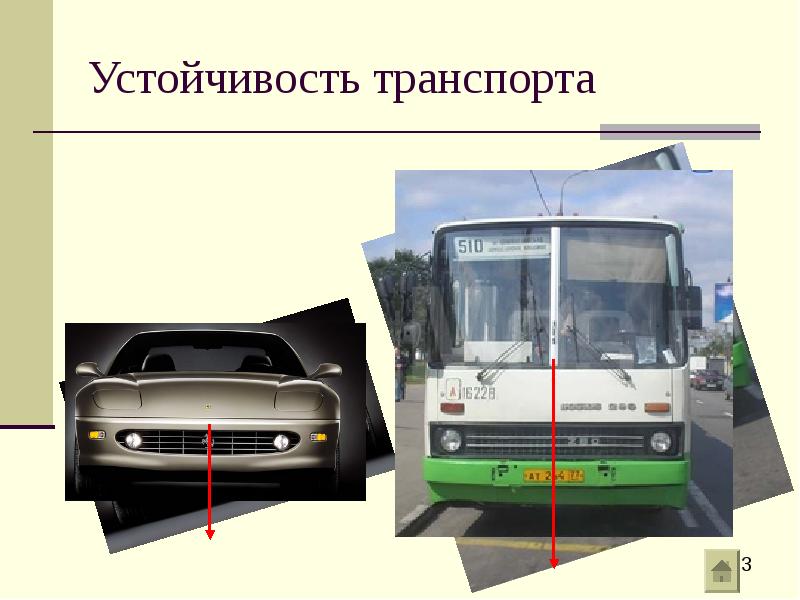

Устойчивость транспорта
