Тұрақты электр тогы. Ток көздері. Ток күші. Амперметр. Электр тізбегінің шартты белгілері Тұрақты электр тогы. Ток көздері. Ток күші. Амперметр. Электр тізбегінің шартты белгілері

Оқу мақсаттары: 8.4.3.1 - электр тогының пайда болуы және бар болуының шарттарын түсіндіру; 8.4.3.3 -ток күшінің формуласын есептер шығаруда қолдану; 8.4.3.2 - электр тізбегі элементтерінің шартты белгілерін қолдану және олардың қызметін түсіндіру

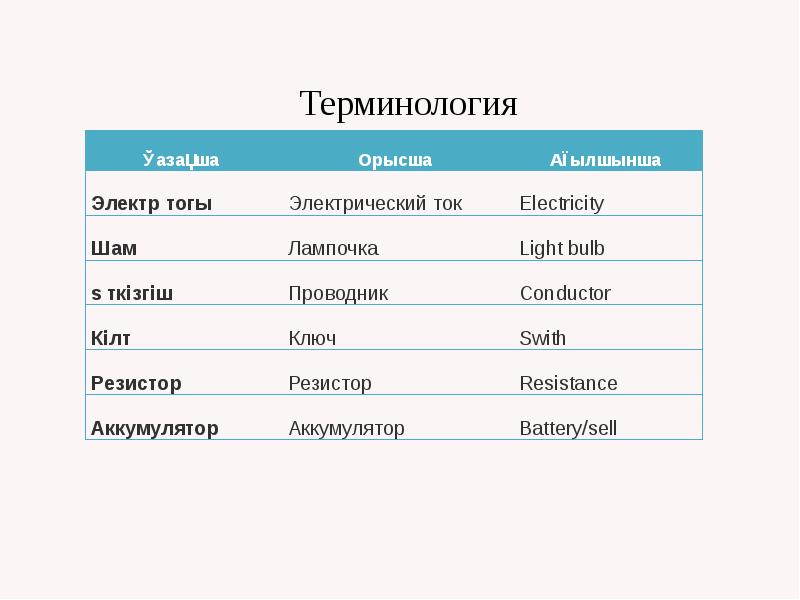

Терминология Терминология

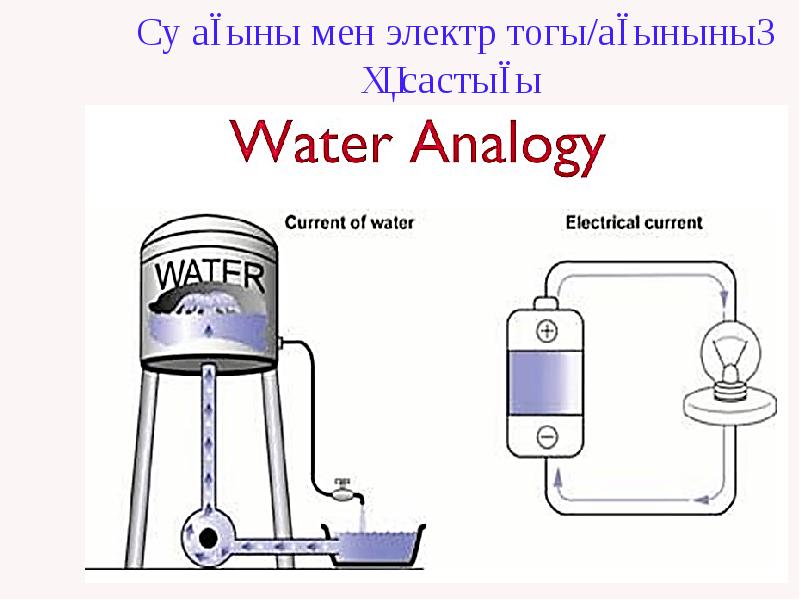

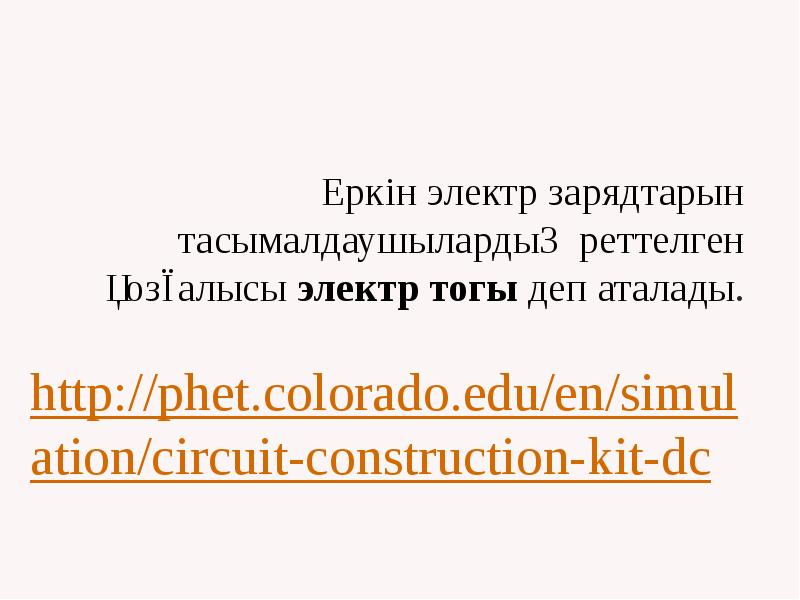

Еркін электр зарядтарын тасымалдаушылардың реттелген қозғалысы электр тогы деп аталады. http://phet.colorado.edu/en/simulation/circuit-construction-kit-dc

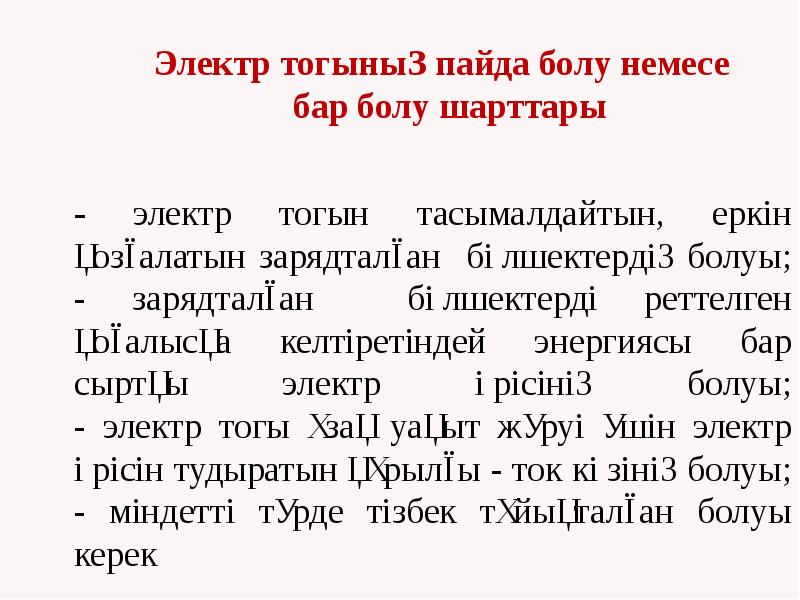

- электр тогын тасымалдайтын, еркін қозғалатын зарядталған бөлшектердің болуы; - зарядталған бөлшектерді реттелген қоғалысқа келтіретіндей энергиясы бар сыртқы электр өрісінің болуы; - электр тогы ұзақ уақыт жүруі үшін электр өрісін тудыратын құрылғы - ток көзінің болуы; - міндетті түрде тізбек тұйықталған болуы керек

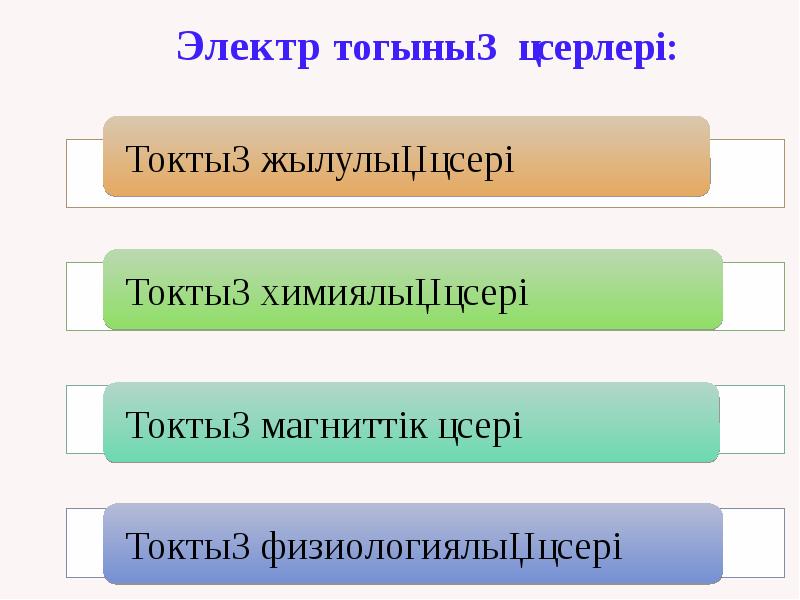

Электр тогының әсерлері:

Электр тогының әсерлері: Жылулық әсері – ток жүріп жатқан өткізгіш қызады, электр шәйнегімен шәй қайнатамыз, үтік, обогревательдер, плойка қайнатқыш, т.б. Химиялық әсері – электр тогы арқылы ерітінділер мен балқымалардан таза химиялық затты бөліп алуға болады, дәріні адамның тек керекті жеріне ғана сіңіруге болады, т.б. Магниттік әсері – ток жүріп жатқан өткізгіштің маңайында магнит өрісі болады да, ол магнитке тартылады, магнит тілше тогы бар өткізгіштің жанында бұрылады, т.б. Физиологиялық әсері – ток соғу қаупі – адамдар мен жануарлардың денесінен ток өткенде, бұлшық еттердің жиырылуы

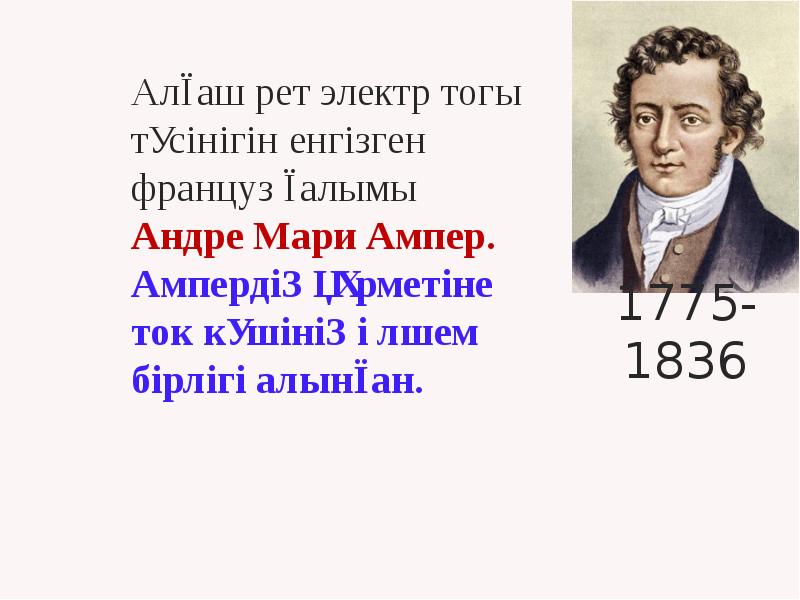

Алғаш рет электр тогы түсінігін енгізген француз ғалымы Андре Мари Ампер. Ампердің құрметіне ток күшінің өлшем бірлігі алынған.

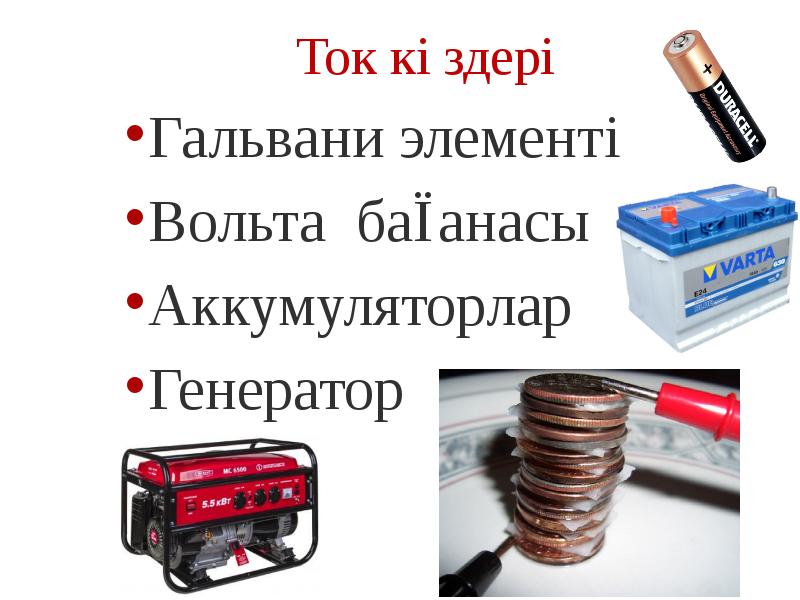

Гальвани элементі Гальвани элементі Вольта бағанасы Аккумуляторлар Генератор

Ток көзінің ɛ электр қозғаушы күші (Э.Қ.К) деп бөгде күштер жұмысының орын ауыстыратын электр зарядына қатынасына тең шаманы айтады:

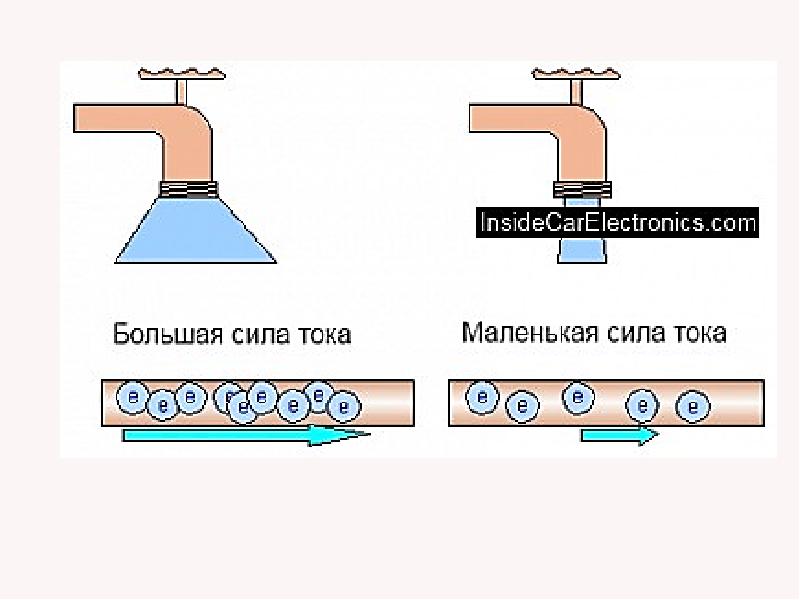

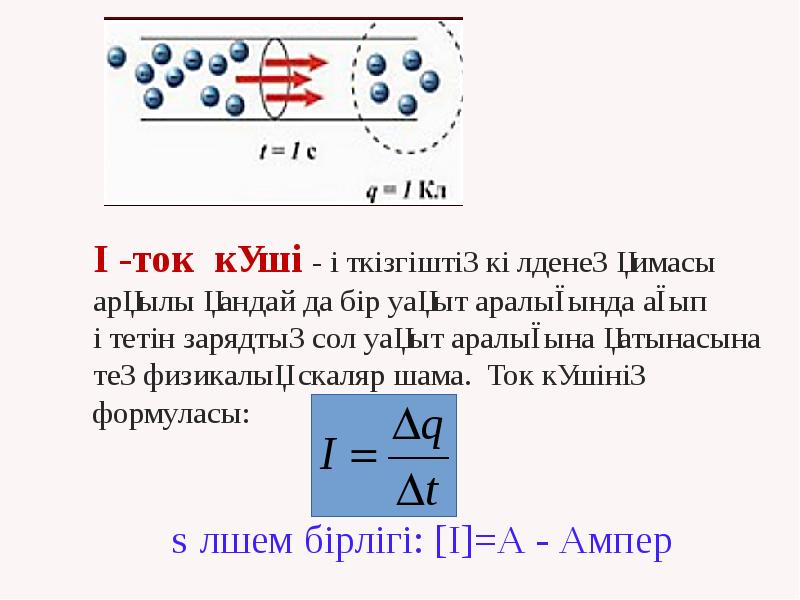

І -ток күші - өткізгіштің көлденең қимасы арқылы қандай да бір уақыт аралығында ағып өтетін зарядтың сол уақыт аралығына қатынасына тең физикалық скаляр шама. Ток күшінің формуласы:

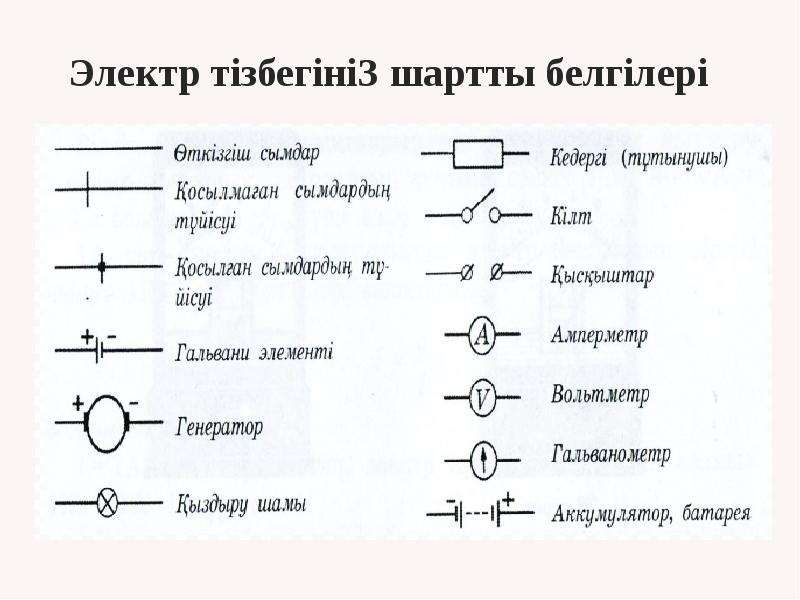

Электр тізбегінің шартты белгілері

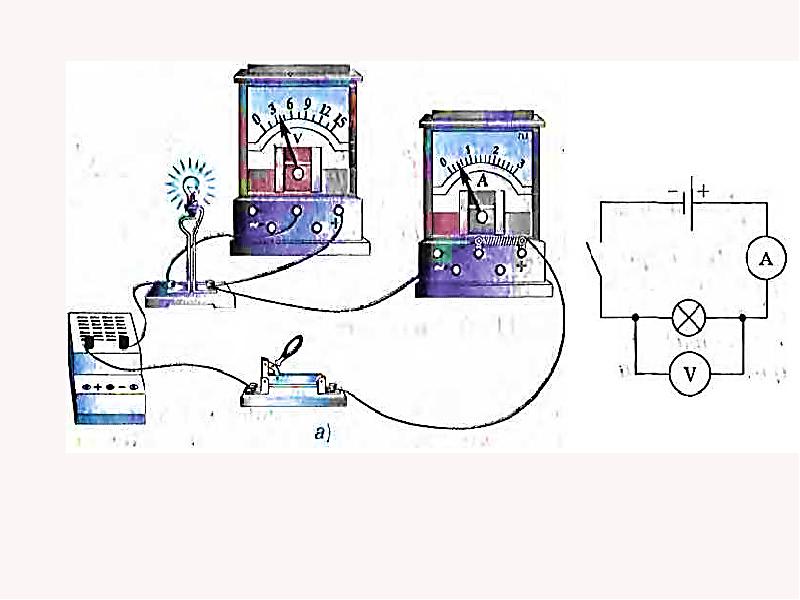

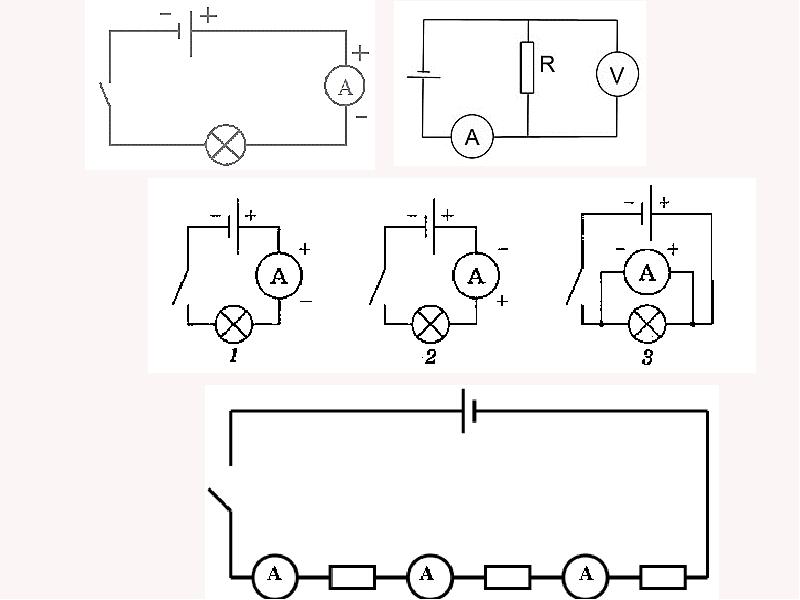

Ток күшін өлшеу құралы амперметр деп аталады. Амперметрді электр тізбегіне, барлық құралдарға тізбектеп жалғайды / қосады.
