ТЕМА № 2. Топографические карты презентация

ТЕМА № 2. Топографические карты.

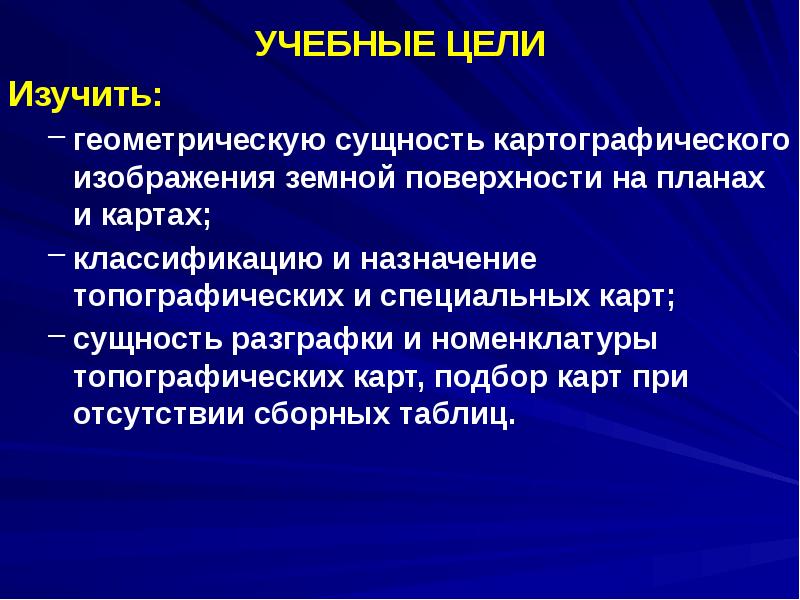

УЧЕБНЫЕ ЦЕЛИ УЧЕБНЫЕ ЦЕЛИ Изучить: геометрическую сущность картографического изображения земной поверхности на планах и картах; классификацию и назначение топографических и специальных карт; сущность разграфки и номенклатуры топографических карт, подбор карт при отсутствии сборных таблиц.

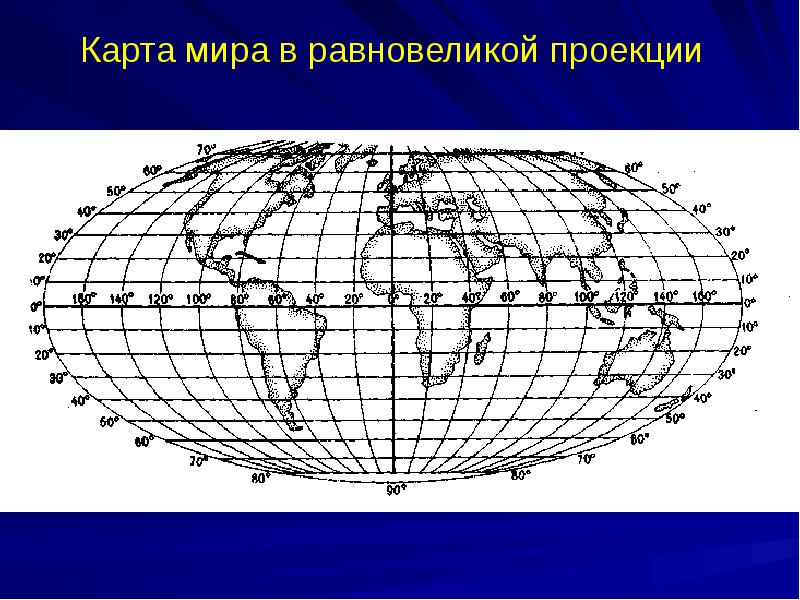

1. Геометрическая сущность картографического изображения земной поверхности на планах и картах.

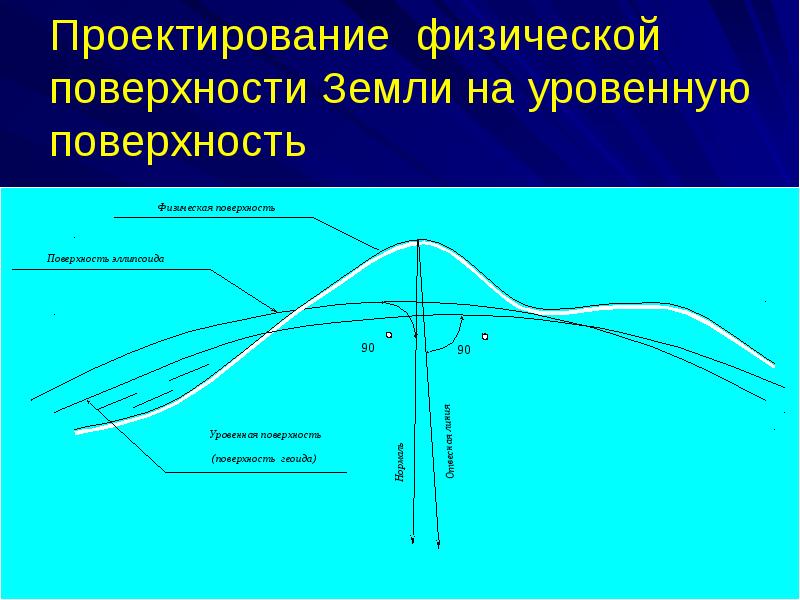

Проектирование физической поверхности Земли на уровенную поверхность

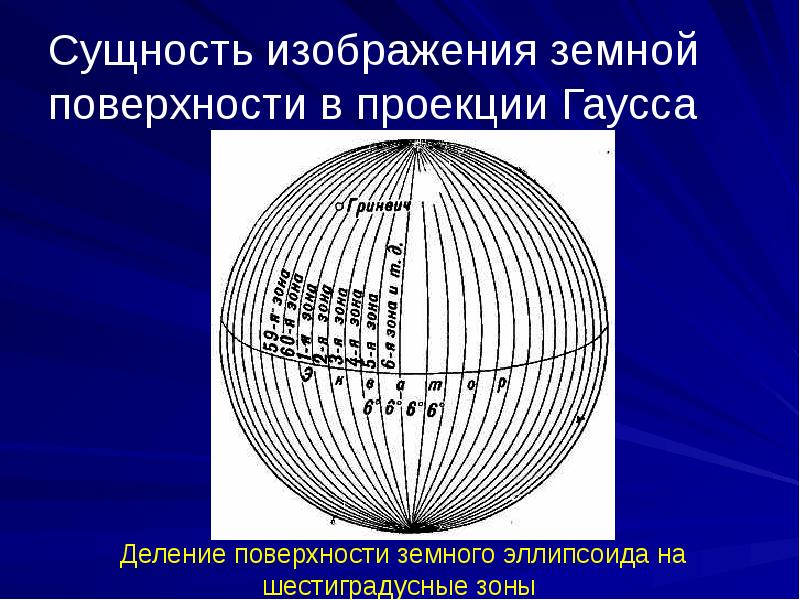

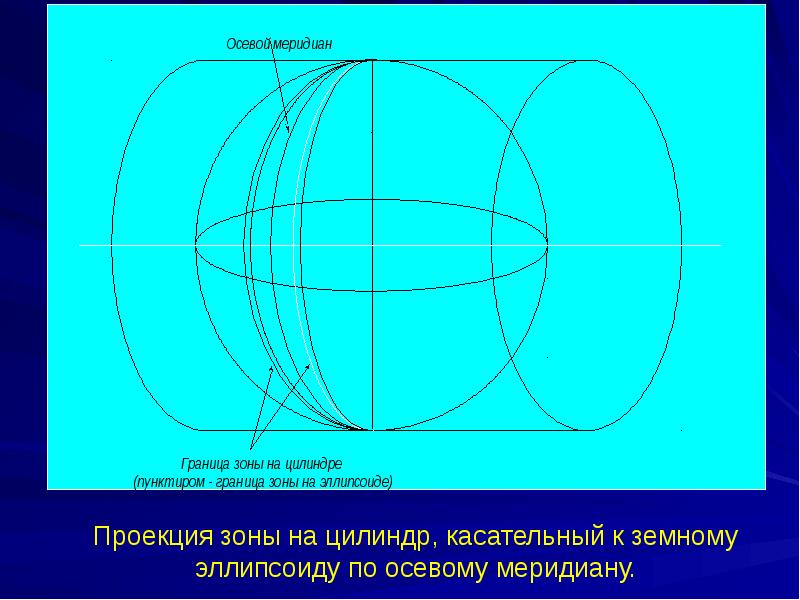

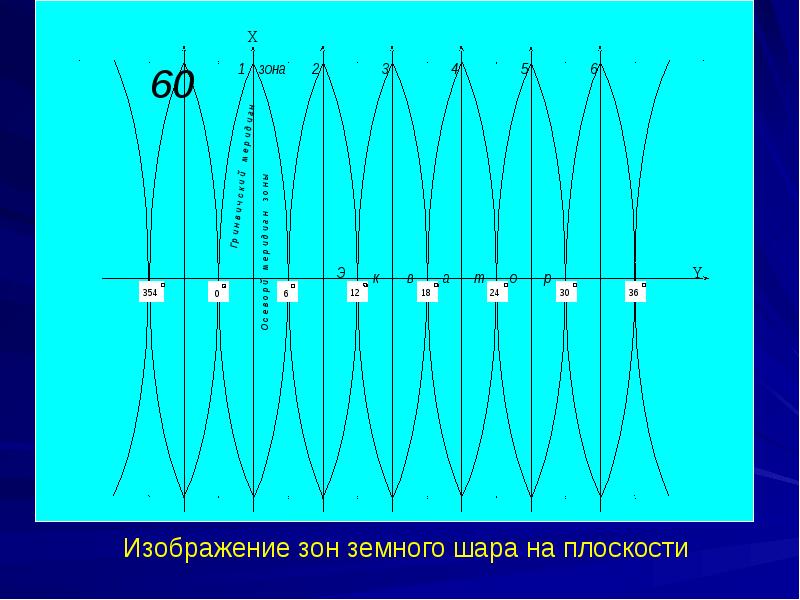

Сущность изображения земной поверхности в проекции Гаусса

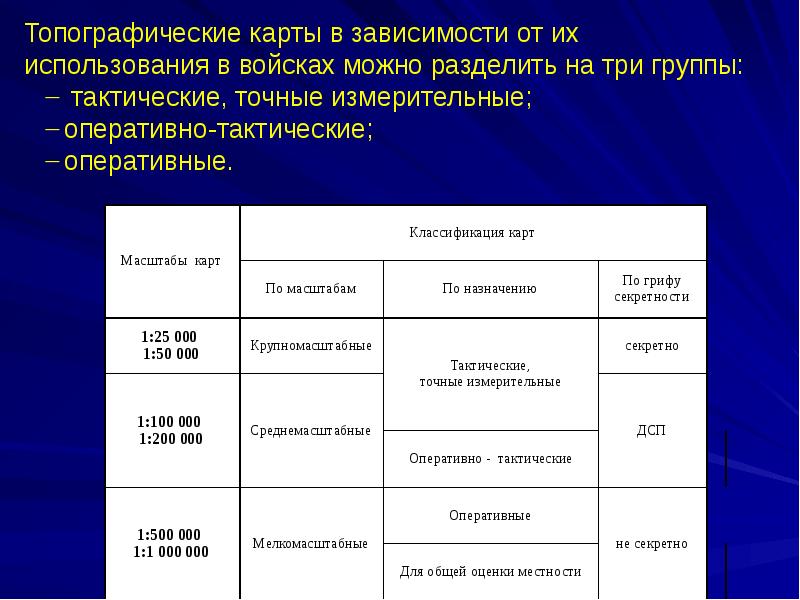

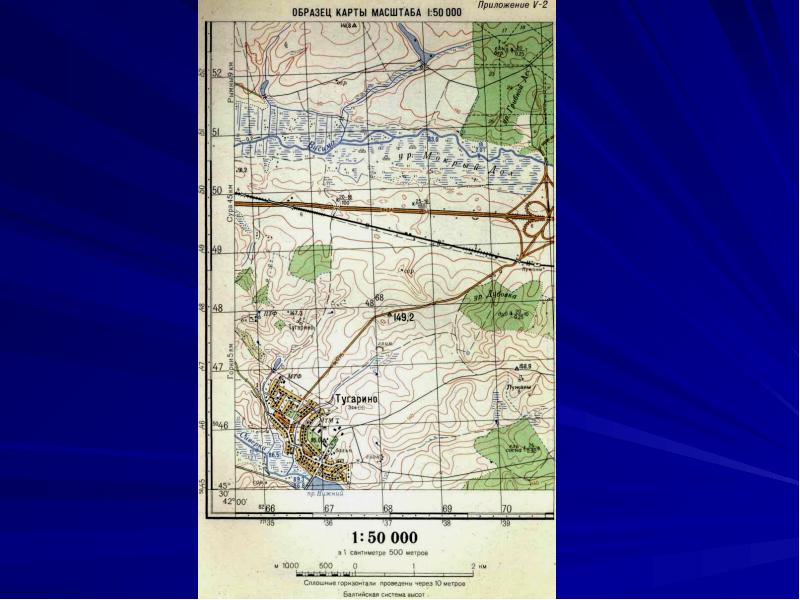

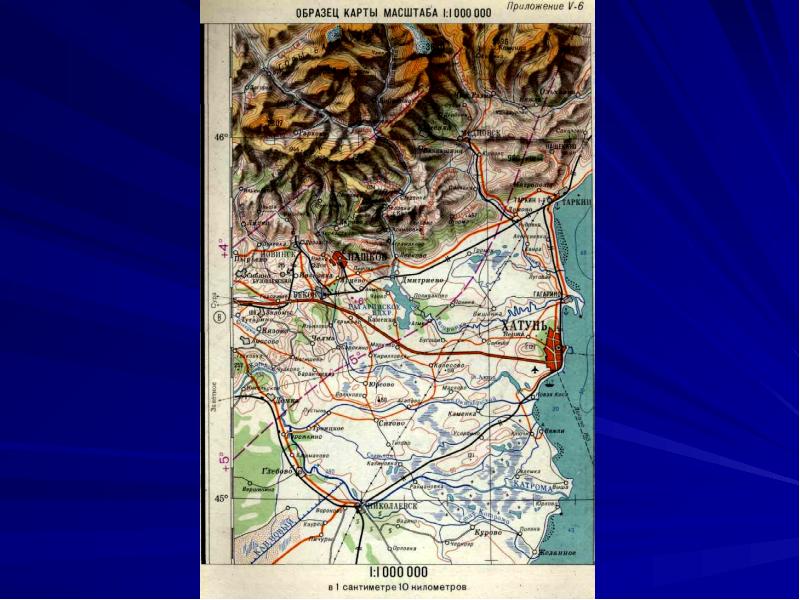

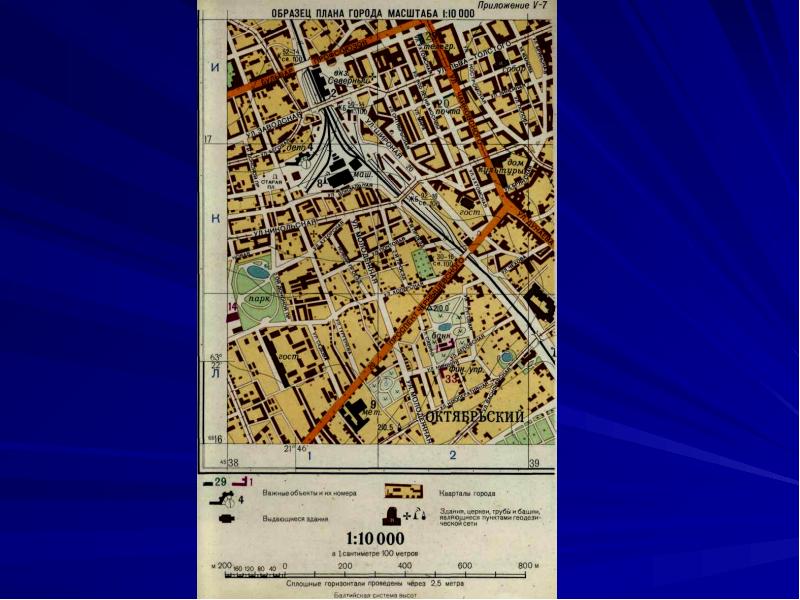

2. Классификация и назначение топографических и специальных карт. 2. Классификация и назначение топографических и специальных карт.

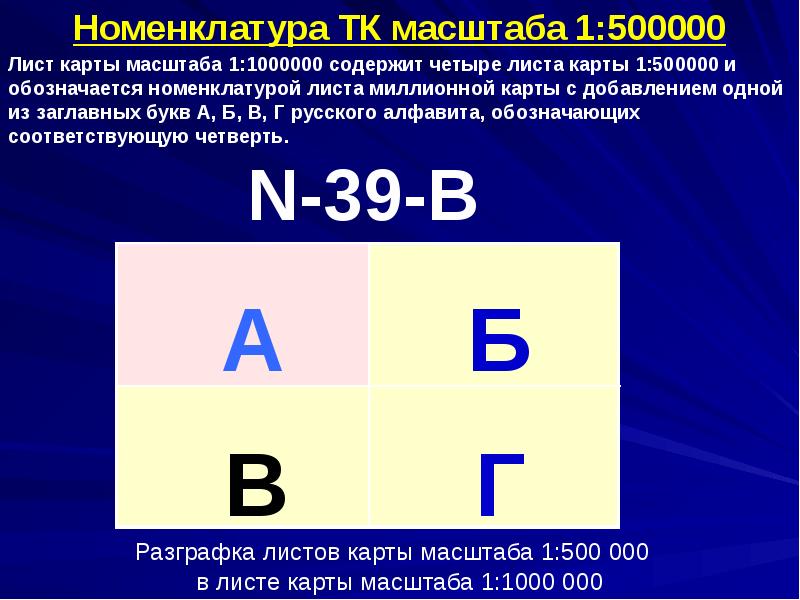

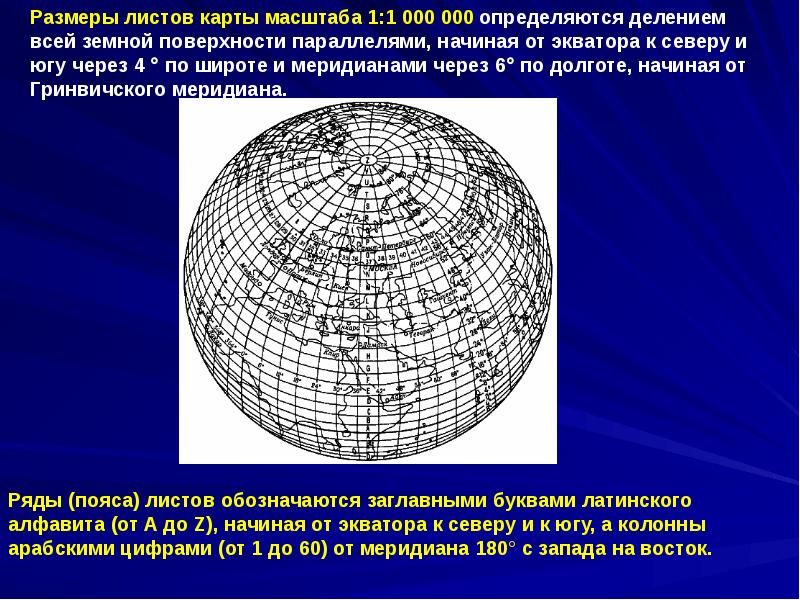

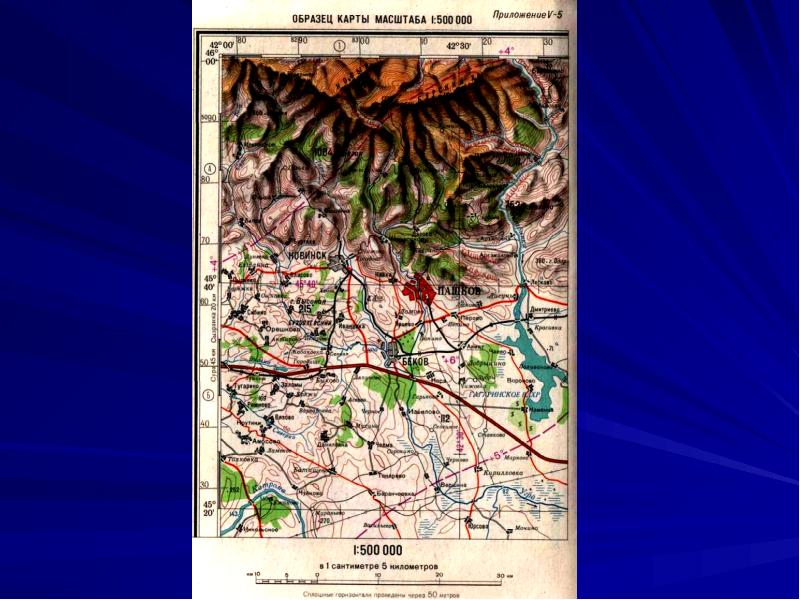

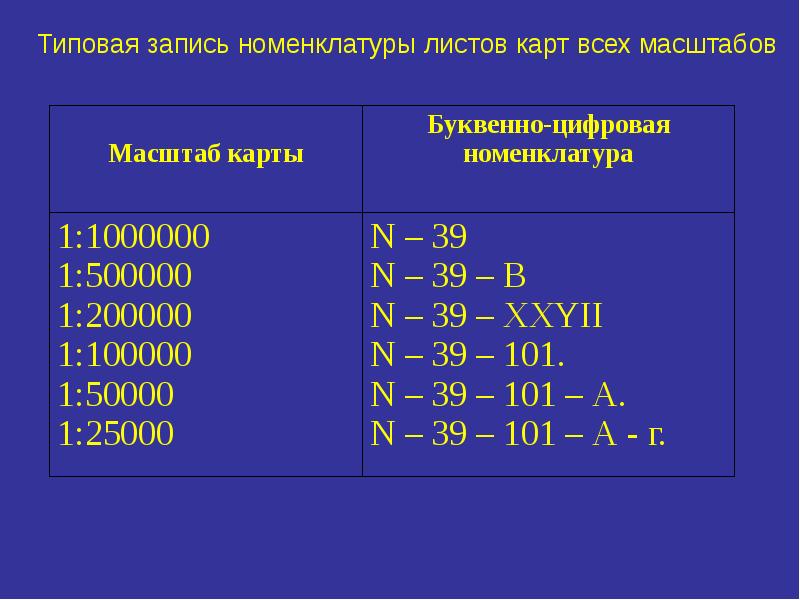

Номенклатура ТК масштаба 1:500000 Номенклатура ТК масштаба 1:500000 Лист карты масштаба 1:1000000 содержит четыре листа карты 1:500000 и обозначается номенклатурой листа миллионной карты с добавлением одной из заглавных букв А, Б, В, Г русского алфавита, обозначающих соответствующую четверть.

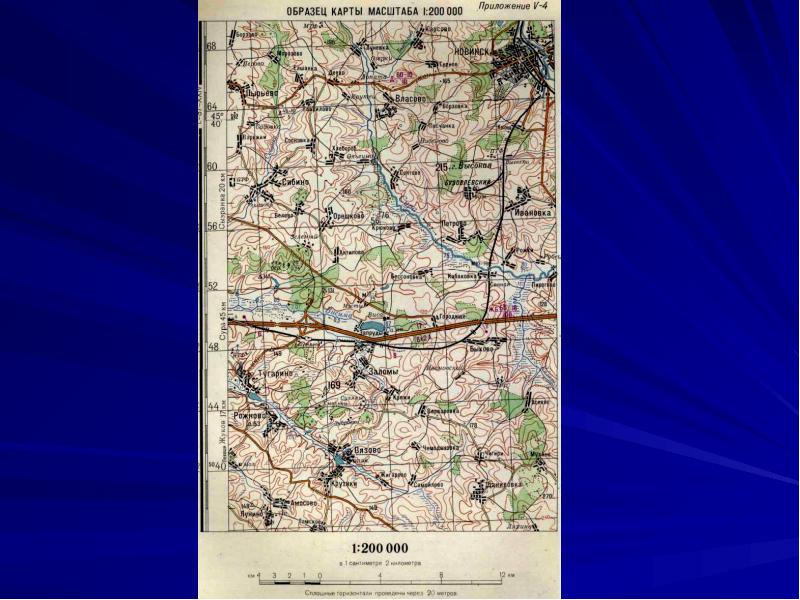

Номенклатура ТК масштаба 1:200000 Номенклатура ТК масштаба 1:200000 Лист карты масштаба 1:200000 образуется делением ТК масштаба 1:1000000 на 36 частей; номенклатура его состоит из обозначения листа карты масштаба 1:1000000 с добавлением одной из римских цифр I, II, III,…XXXYI.

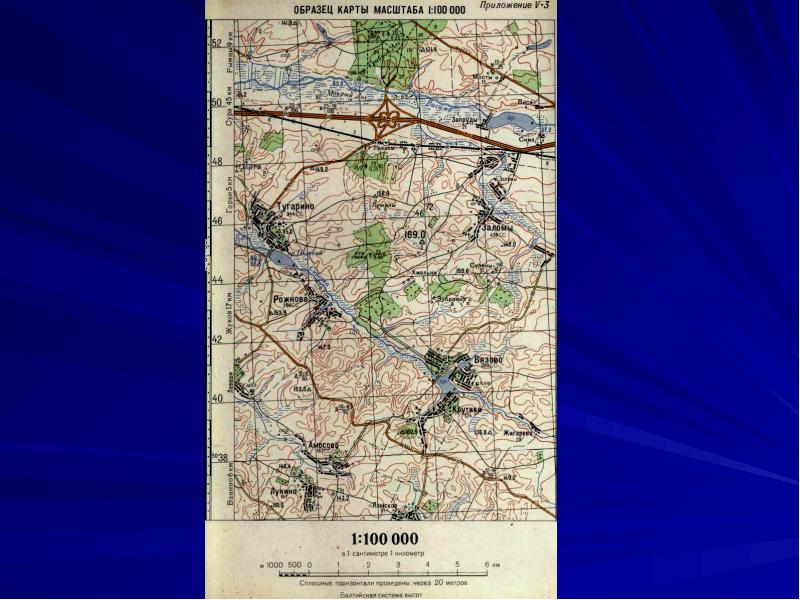

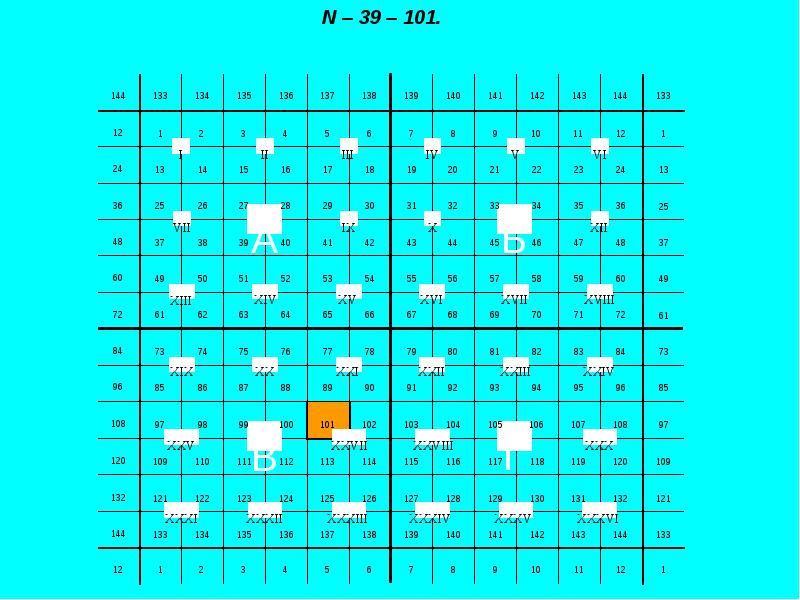

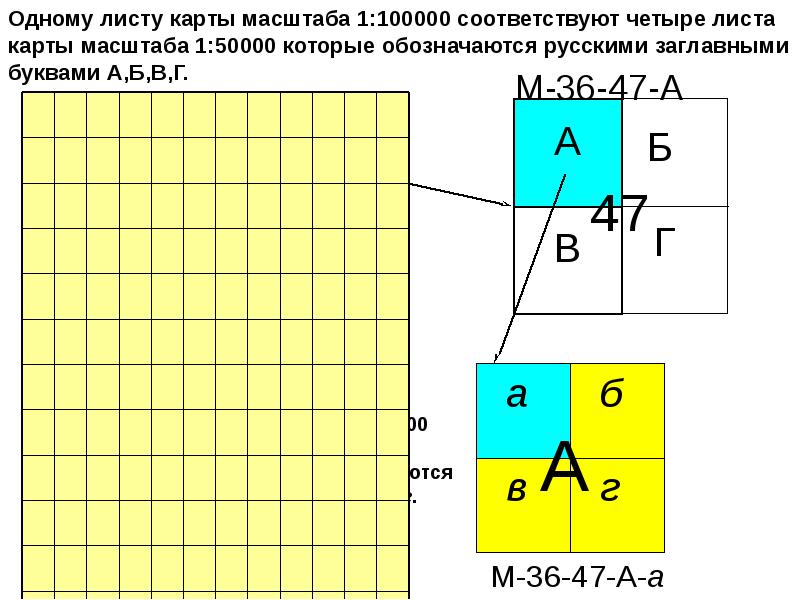

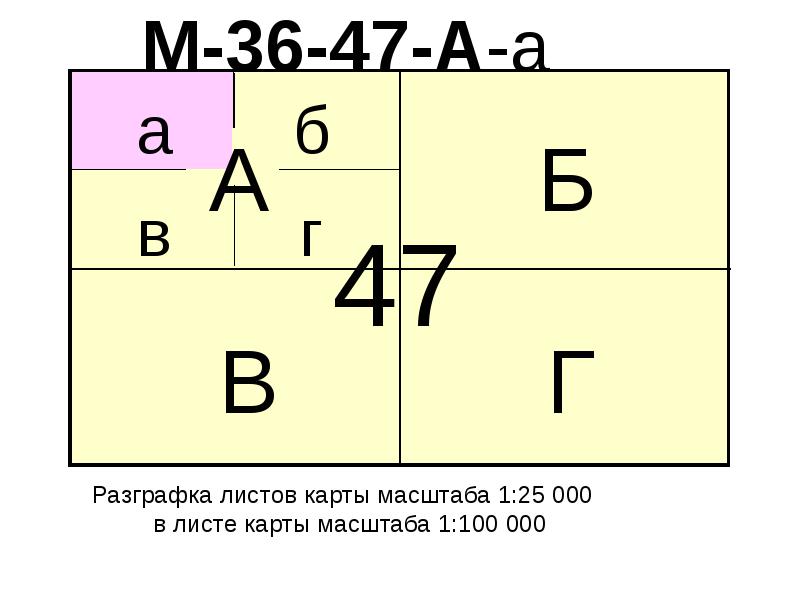

Номенклатура ТК масштаба 1:100 000. Номенклатура ТК масштаба 1:100 000. Лист карты масштаба 1:100 000 получается делением листа миллионной карты на 144 части; номенклатура его состоит из обозначения листа карты 1:100000 с добавлением одного из чисел 1, 2, 3, 4…143, 144.

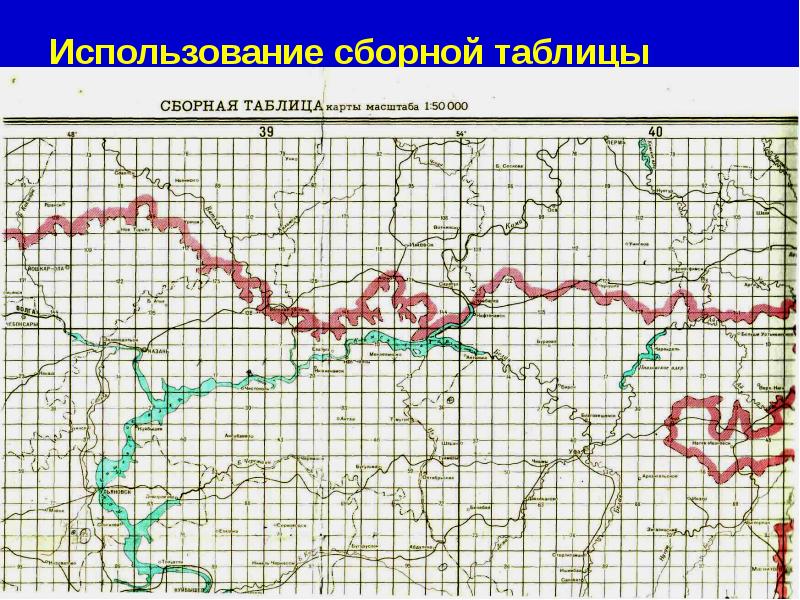

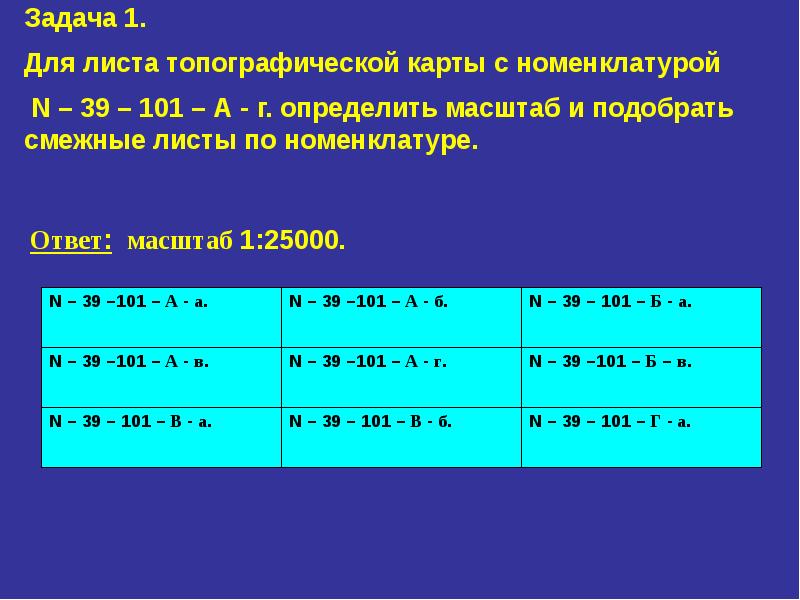

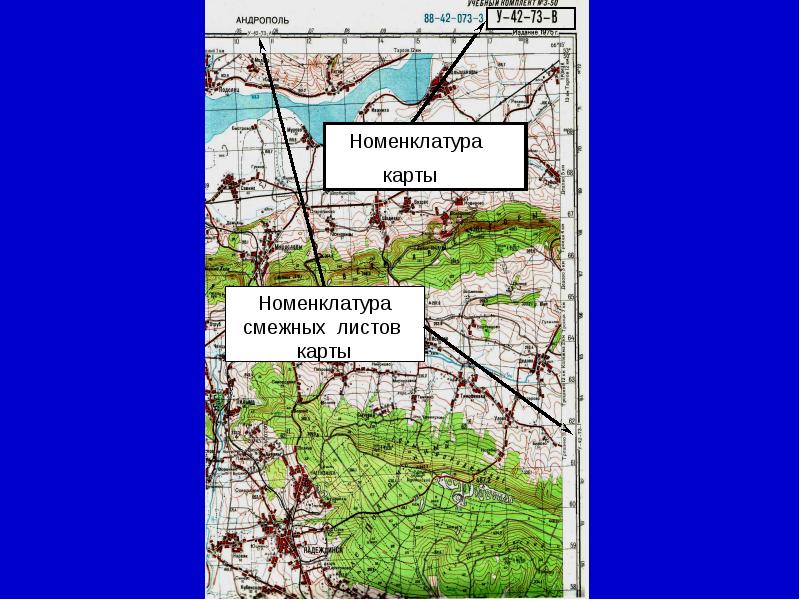

Использование сборной таблицы
