ТЕМА 2 МАТЕРІАЛЬНИЙ І ТЕПЛОВИЙ БАЛАНС ПРОЦЕСУ ГОРІННЯ презентация

ТЕМА 2 МАТЕРІАЛЬНИЙ І ТЕПЛОВИЙ БАЛАНС ПРОЦЕСУ ГОРІННЯ Лекція 3 ТЕПЛОТА ЗГОРЯННЯ. ТЕМПЕРАТУРА ГОРІННЯ.

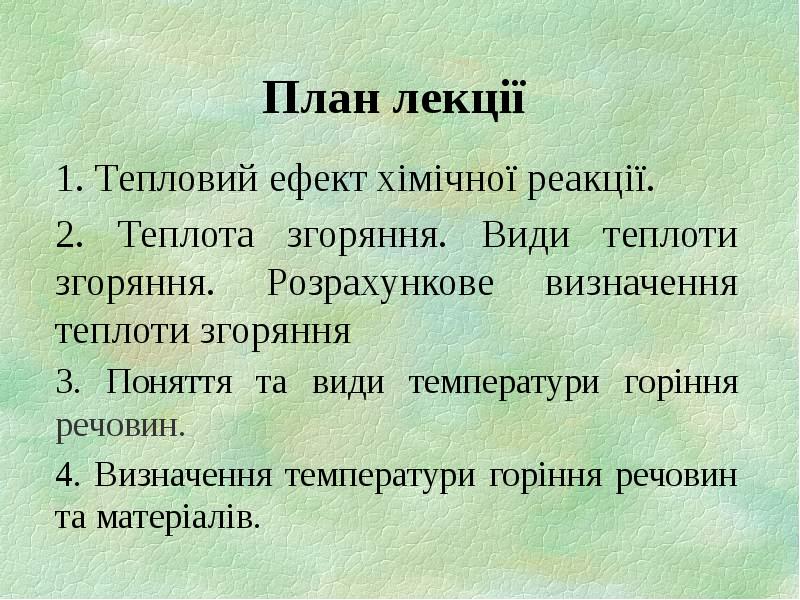

План лекції 1. Тепловий ефект хімічної реакції. 2. Теплота згоряння. Види теплоти згоряння. Розрахункове визначення теплоти згоряння 3. Поняття та види температури горіння речовин. 4. Визначення температури горіння речовин та матеріалів.

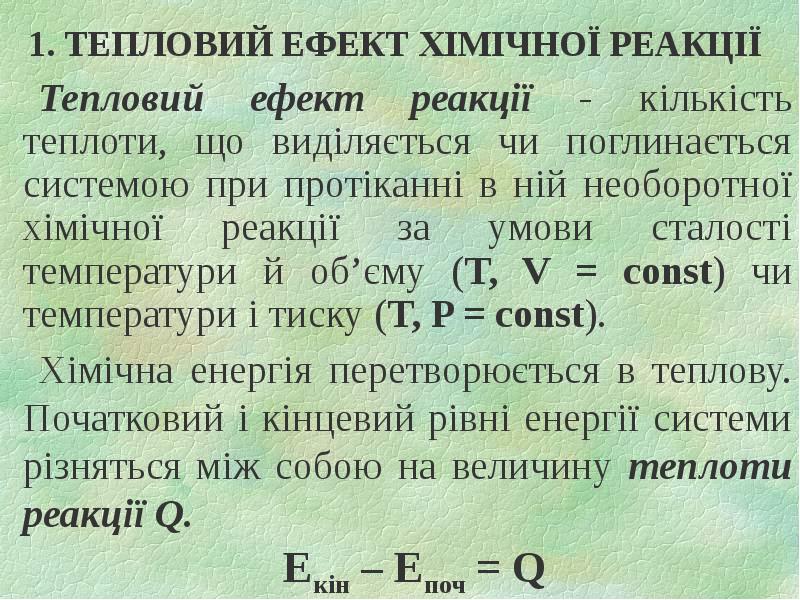

1. ТЕПЛОВИЙ ЕФЕКТ ХІМІЧНОЇ РЕАКЦІЇ Тепловий ефект реакції - кількість теплоти, що виділяється чи поглинається системою при протіканні в ній необоротної хімічної реакції за умови сталості температури й об’єму (Т, V = const) чи температури і тиску (Т, P = const). Хімічна енергія перетворюється в теплову. Початковий і кінцевий рівні енергії системи різняться між собою на величину теплоти реакції Q. Eкін – Eпоч = Q

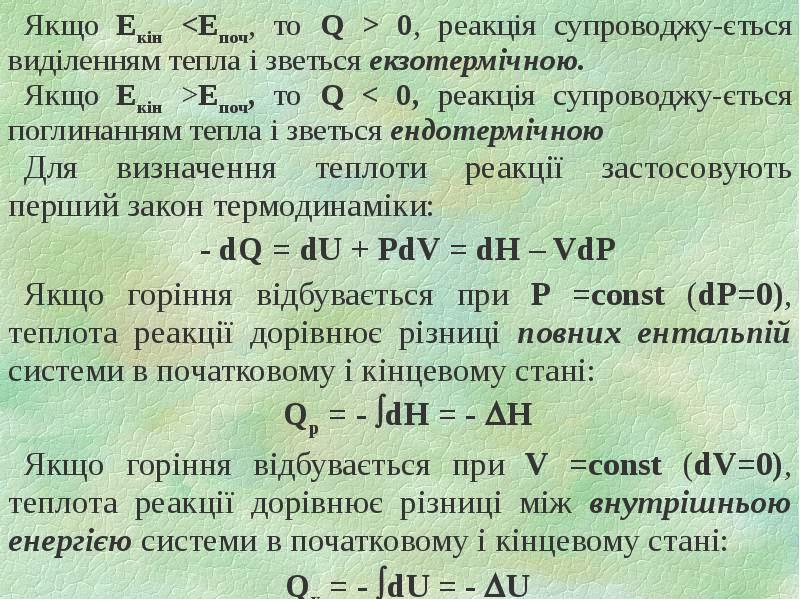

Якщо Eкін <Eпоч, то Q > 0, реакція супроводжу-ється виділенням тепла і зветься екзотермічною. Якщо Eкін <Eпоч, то Q > 0, реакція супроводжу-ється виділенням тепла і зветься екзотермічною. Якщо Eкін >Eпоч, то Q < 0, реакція супроводжу-ється поглинанням тепла і зветься ендотермічною Для визначення теплоти реакції застосовують перший закон термодинаміки: - dQ = dU + PdV = dH – VdP Якщо горіння відбувається при P =const (dP=0), теплота реакції дорівнює різниці повних ентальпій системи в початковому і кінцевому стані: Qр = - dH = - H Якщо горіння відбувається при V =const (dV=0), теплота реакції дорівнює різниці між внутрішньою енергією системи в початковому і кінцевому стані: Qv = - dU = - U

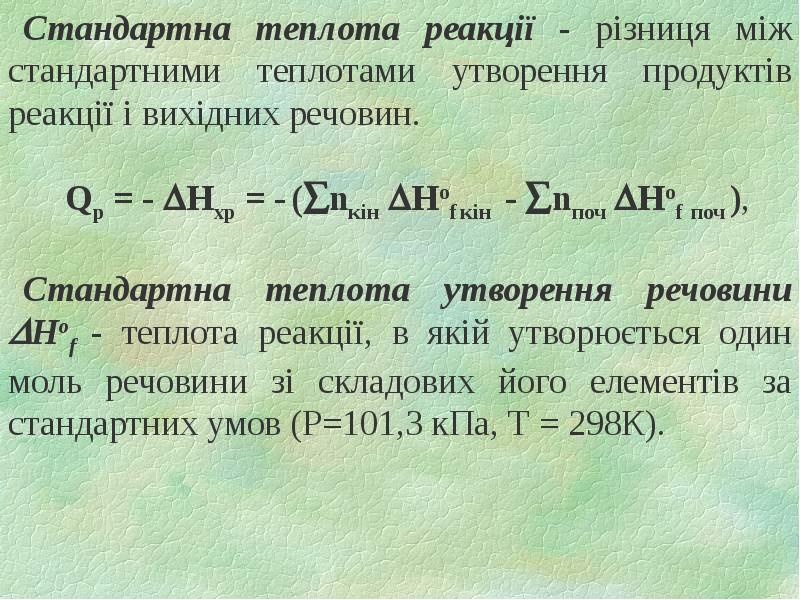

Стандартна теплота реакції - різниця між стандартними теплотами утворення продуктів реакції і вихідних речовин. Стандартна теплота реакції - різниця між стандартними теплотами утворення продуктів реакції і вихідних речовин. Qр = - Нхр = - (nкін Ноf кін - nпоч Ноf поч ), Стандартна теплота утворення речовини Ноf - теплота реакції, в якій утворюється один моль речовини зі складових його елементів за стандартних умов (Р=101,3 кПа, Т = 298К).

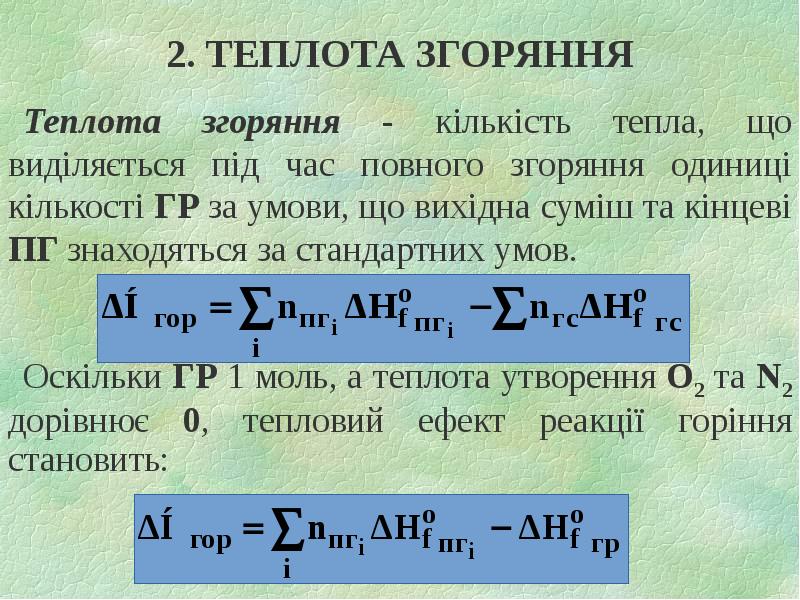

2. ТЕПЛОТА ЗГОРЯННЯ Теплота згоряння - кількість тепла, що виділяється під час повного згоряння одиниці кількості ГР за умови, що вихідна суміш та кінцеві ПГ знаходяться за стандартних умов. Оскільки ГР 1 моль, а теплота утворення О2 та N2 дорівнює 0, тепловий ефект реакції горіння становить:

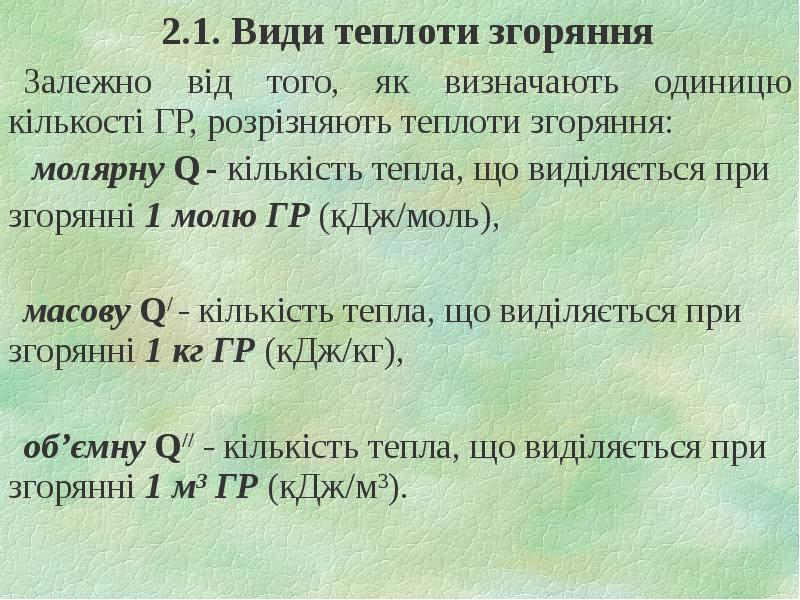

2.1. Види теплоти згоряння 2.1. Види теплоти згоряння Залежно від того, як визначають одиницю кількості ГР, розрізняють теплоти згоряння: молярну Q - кількість тепла, що виділяється при згорянні 1 молю ГР (кДж/моль), масову Q/ - кількість тепла, що виділяється при згорянні 1 кг ГР (кДж/кг), об’ємну Q// - кількість тепла, що виділяється при згорянні 1 м3 ГР (кДж/м3).

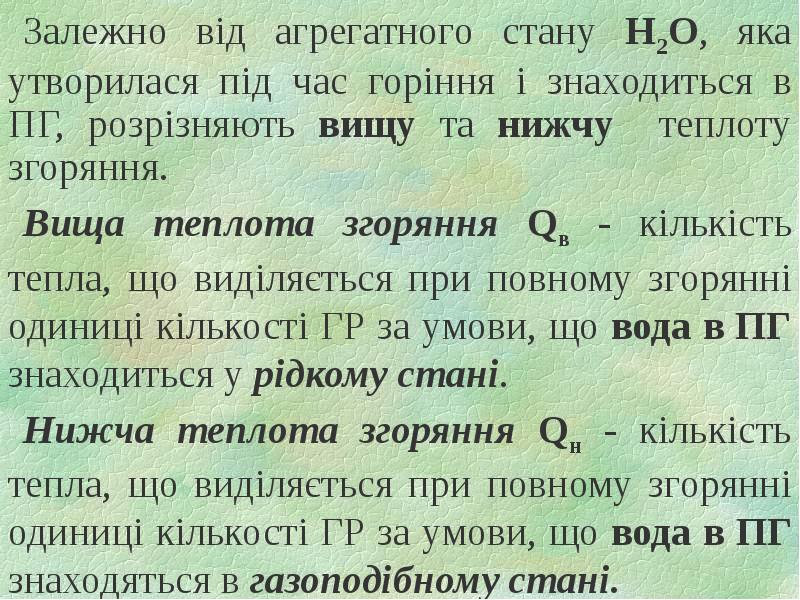

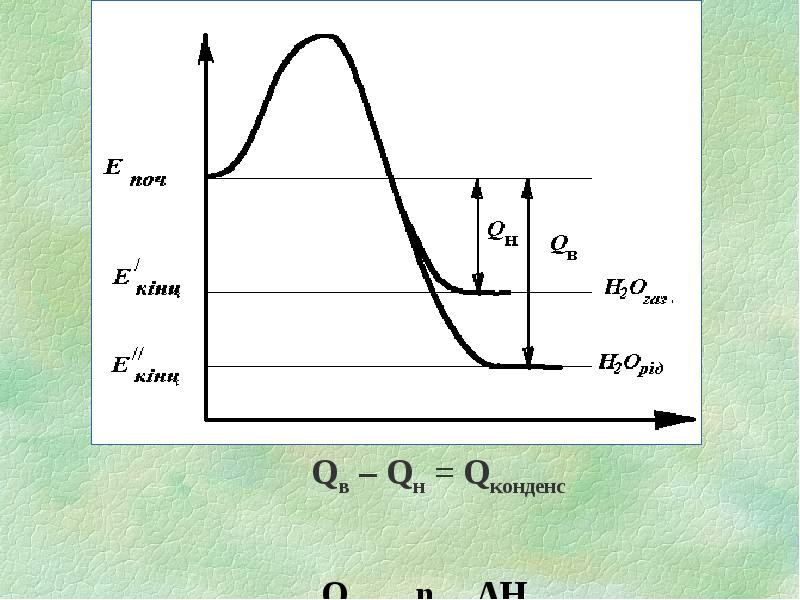

Залежно від агрегатного стану Н2О, яка утворилася під час горіння і знаходиться в ПГ, розрізняють вищу та нижчу теплоту згоряння. Залежно від агрегатного стану Н2О, яка утворилася під час горіння і знаходиться в ПГ, розрізняють вищу та нижчу теплоту згоряння. Вища теплота згоряння Qв - кількість тепла, що виділяється при повному згорянні одиниці кількості ГР за умови, що вода в ПГ знаходиться у рідкому стані. Нижча теплота згоряння Qн - кількість тепла, що виділяється при повному згорянні одиниці кількості ГР за умови, що вода в ПГ знаходяться в газоподібному стані.

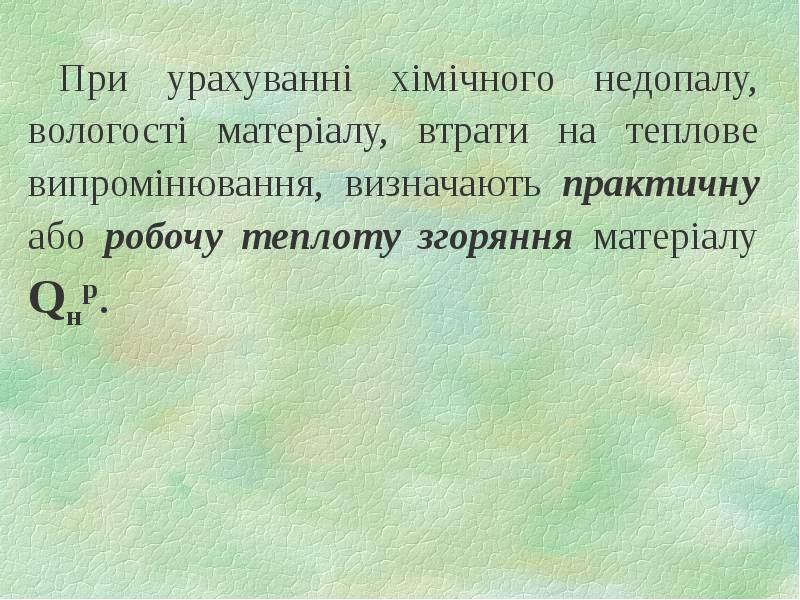

При урахуванні хімічного недопалу, вологості матеріалу, втрати на теплове випромінювання, визначають практичну або робочу теплоту згоряння матеріалу Qнр. При урахуванні хімічного недопалу, вологості матеріалу, втрати на теплове випромінювання, визначають практичну або робочу теплоту згоряння матеріалу Qнр.

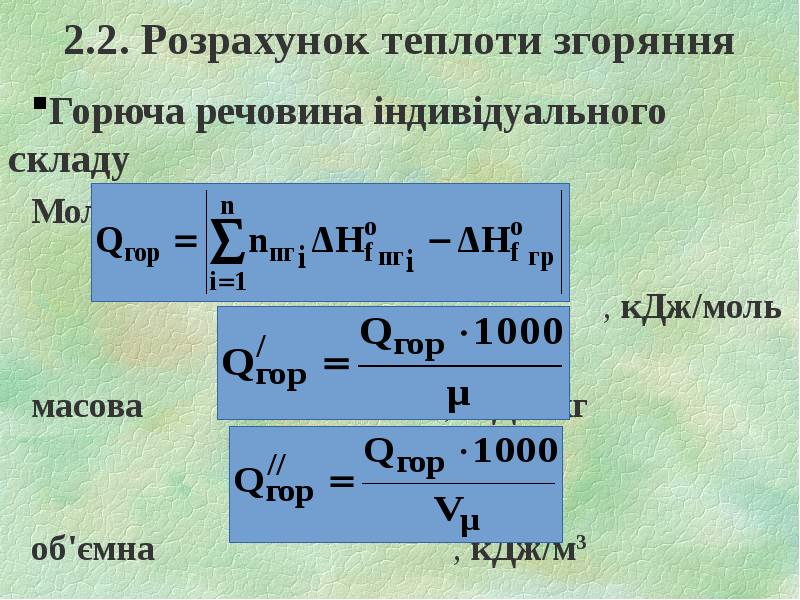

2.2. Розрахунок теплоти згоряння Горюча речовина індивідуального складу Молярна теплота згоряння , кДж/моль масова , кДж/кг об'ємна , кДж/м3

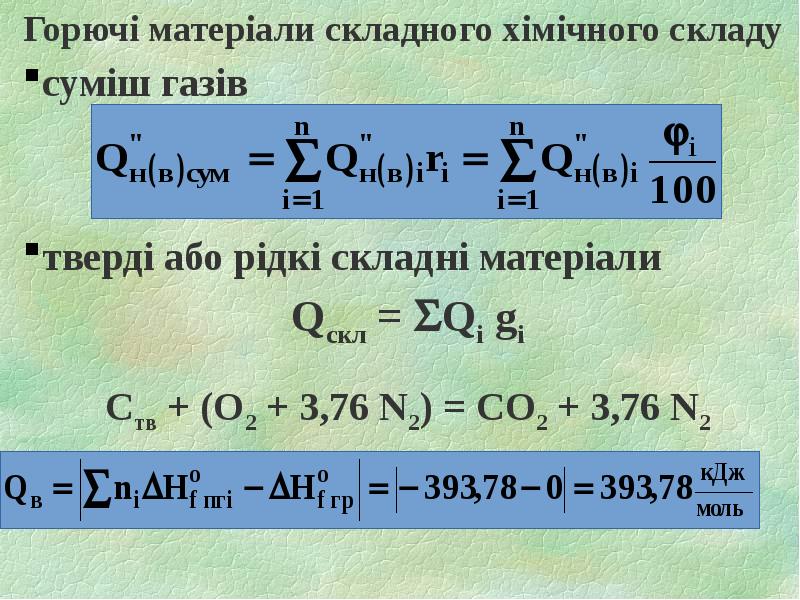

Горючі матеріали складного хімічного складу Горючі матеріали складного хімічного складу суміш газів тверді або рідкі складні матеріали Qскл = Qi gi Ств + (О2 + 3,76 N2) = CO2 + 3,76 N2 Qв(Н)=285,83кДж/моль; Qв(S)= 297,09 кДж/моль

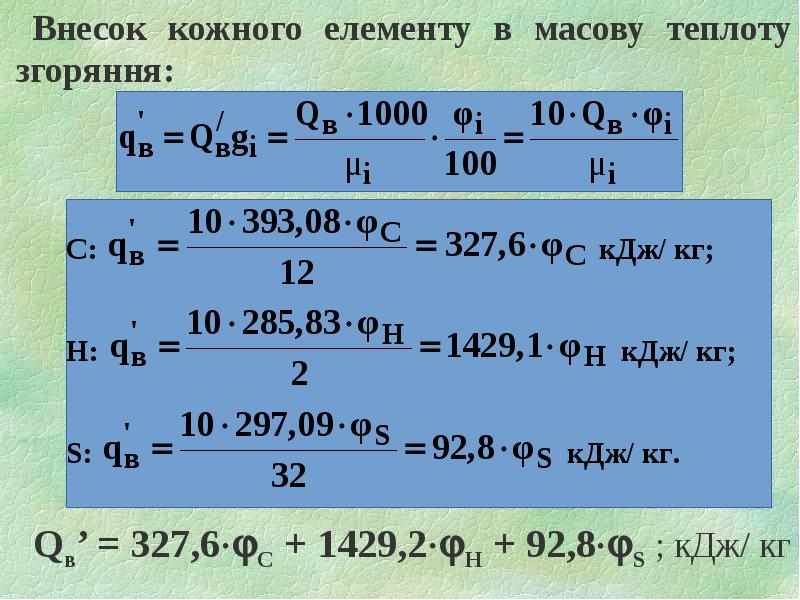

Внесок кожного елементу в масову теплоту згоряння: Внесок кожного елементу в масову теплоту згоряння: Qв’ = 327,6С + 1429,2Н + 92,8S ; кДж/ кг

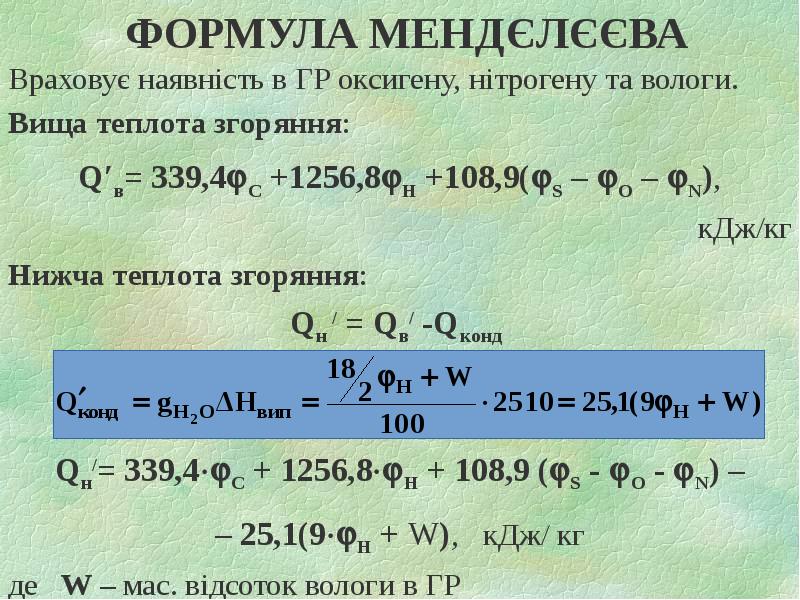

ФОРМУЛА МЕНДЄЛЄЄВА Враховує наявність в ГР оксигену, нітрогену та вологи. Вища теплота згоряння: Q′в= 339,4С +1256,8Н +108,9(S – O – N), кДж/кг Нижча теплота згоряння: Qн / = Qв/ -Qконд Qн/= 339,4С + 1256,8Н + 108,9 (S - O - N) – – 25,1(9Н + W), кДж/ кг де W – мас. відсоток вологи в ГР

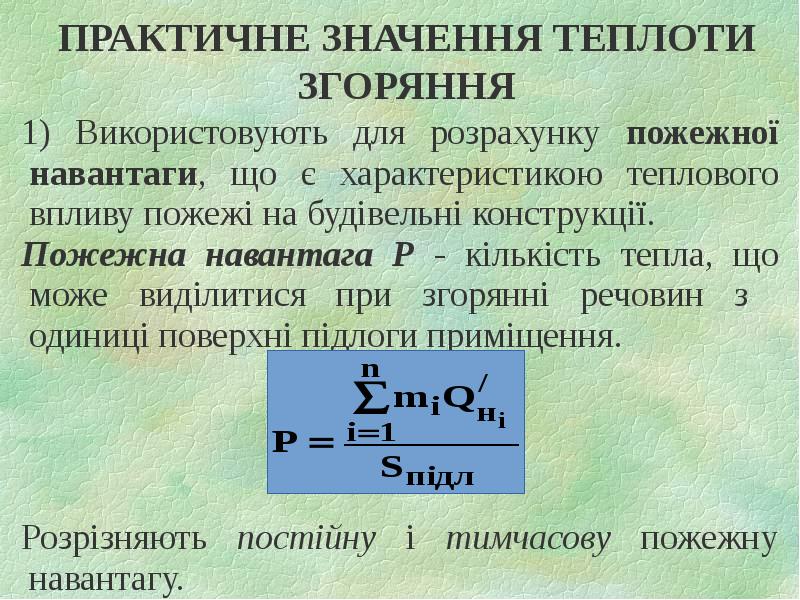

ПРАКТИЧНЕ ЗНАЧЕННЯ ТЕПЛОТИ ЗГОРЯННЯ 1) Використовують для розрахунку пожежної навантаги, що є характеристикою теплового впливу пожежі на будівельні конструкції. Пожежна навантага Р - кількість тепла, що може виділитися при згорянні речовин з одиниці поверхні підлоги приміщення. Розрізняють постійну і тимчасову пожежну навантагу.

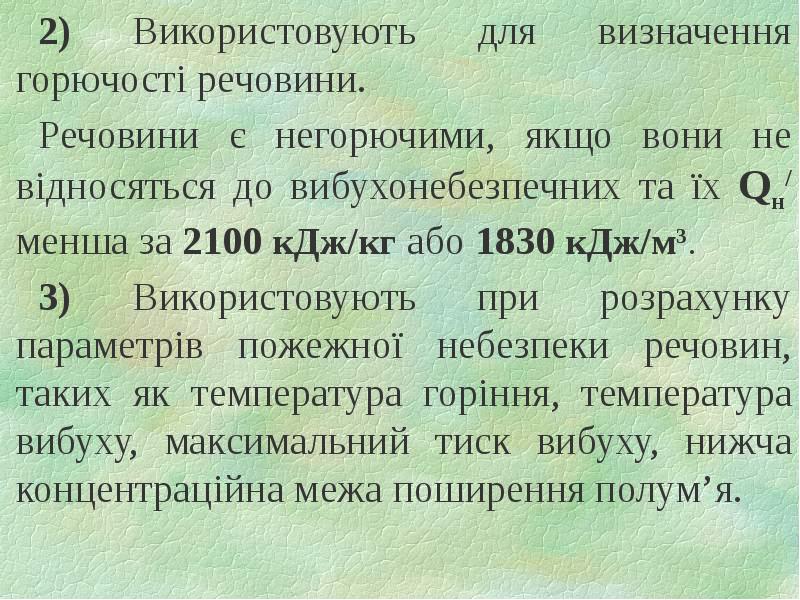

2) Використовують для визначення горючості речовини. 2) Використовують для визначення горючості речовини. Речовини є негорючими, якщо вони не відносяться до вибухонебезпечних та їх Qн/ менша за 2100 кДж/кг або 1830 кДж/м3. 3) Використовують при розрахунку параметрів пожежної небезпеки речовин, таких як температура горіння, температура вибуху, максимальний тиск вибуху, нижча концентраційна межа поширення полум’я.

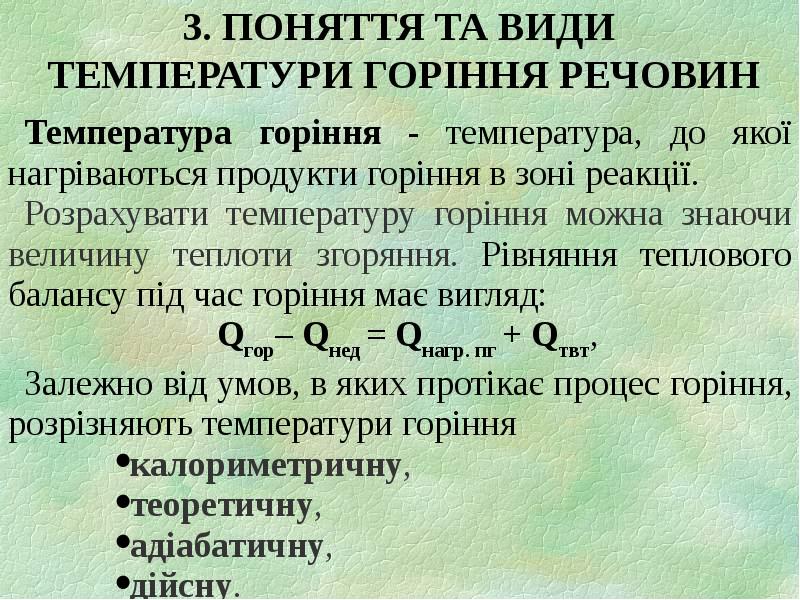

3. ПОНЯТТЯ ТА ВИДИ ТЕМПЕРАТУРИ ГОРІННЯ РЕЧОВИН Температура горіння - температура, до якої нагріваються продукти горіння в зоні реакції. Розрахувати температуру горіння можна знаючи величину теплоти згоряння. Рівняння теплового балансу під час горіння має вигляд: Qгор– Qнед = Qнагр. пг + Qтвт, Залежно від умов, в яких протікає процес горіння, розрізняють температури горіння калориметричну, теоретичну, адіабатичну, дійсну.

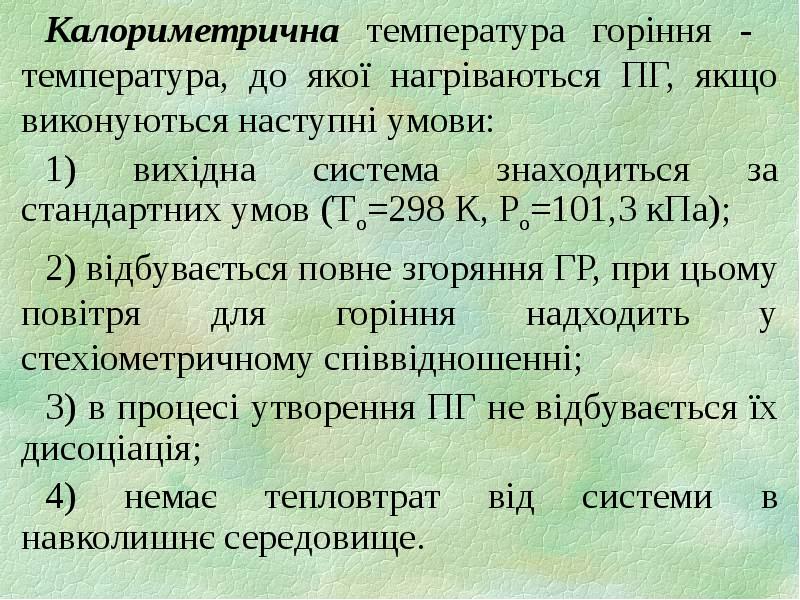

Калориметрична температура горіння - температура, до якої нагріваються ПГ, якщо виконуються наступні умови: Калориметрична температура горіння - температура, до якої нагріваються ПГ, якщо виконуються наступні умови: 1) вихідна система знаходиться за стандартних умов (То=298 К, Ро=101,3 кПа); 2) відбувається повне згоряння ГР, при цьому повітря для горіння надходить у стехіометричному співвідношенні; 3) в процесі утворення ПГ не відбувається їх дисоціація; 4) немає тепловтрат від системи в навколишнє середовище.

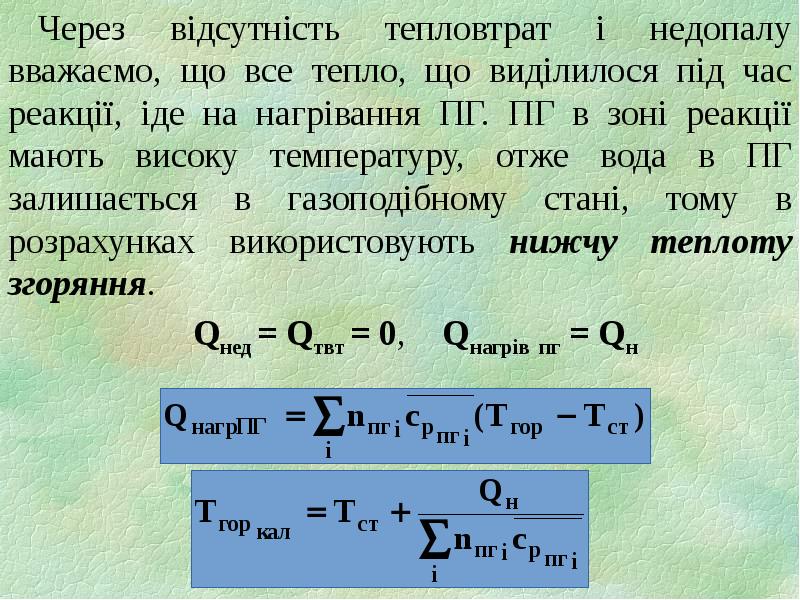

Через відсутність тепловтрат і недопалу вважаємо, що все тепло, що виділилося під час реакції, іде на нагрівання ПГ. ПГ в зоні реакції мають високу температуру, отже вода в ПГ залишається в газоподібному стані, тому в розрахунках використовують нижчу теплоту згоряння. Через відсутність тепловтрат і недопалу вважаємо, що все тепло, що виділилося під час реакції, іде на нагрівання ПГ. ПГ в зоні реакції мають високу температуру, отже вода в ПГ залишається в газоподібному стані, тому в розрахунках використовують нижчу теплоту згоряння. Qнед = Qтвт = 0, Qнагрів пг = Qн

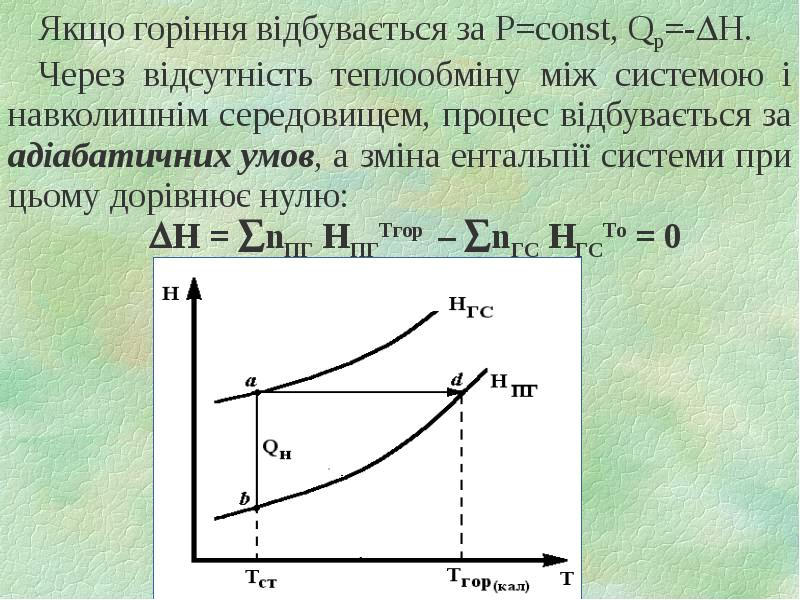

Якщо горіння відбувається за P=const, Qр=-H. Якщо горіння відбувається за P=const, Qр=-H. Через відсутність теплообміну між системою і навколишнім середовищем, процес відбувається за адіабатичних умов, а зміна ентальпії системи при цьому дорівнює нулю: Н = nПГ HПГТгор – nГС HГСТо = 0

Якщо вихідні речовини мають температуру відмінну від Тст, то умова постійності ентальпії відповідає процесу c-e. Якщо вихідні речовини мають температуру відмінну від Тст, то умова постійності ентальпії відповідає процесу c-e. Урахування залежності ентальпії газів від їх температури, дозволяє розрахувати темпера- туру горіння за інших умов (за відсутності теплоатрат)

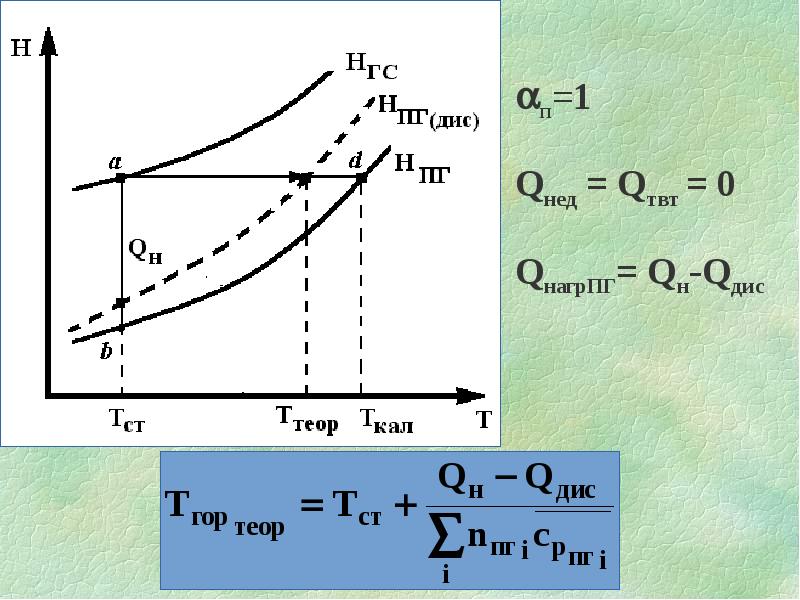

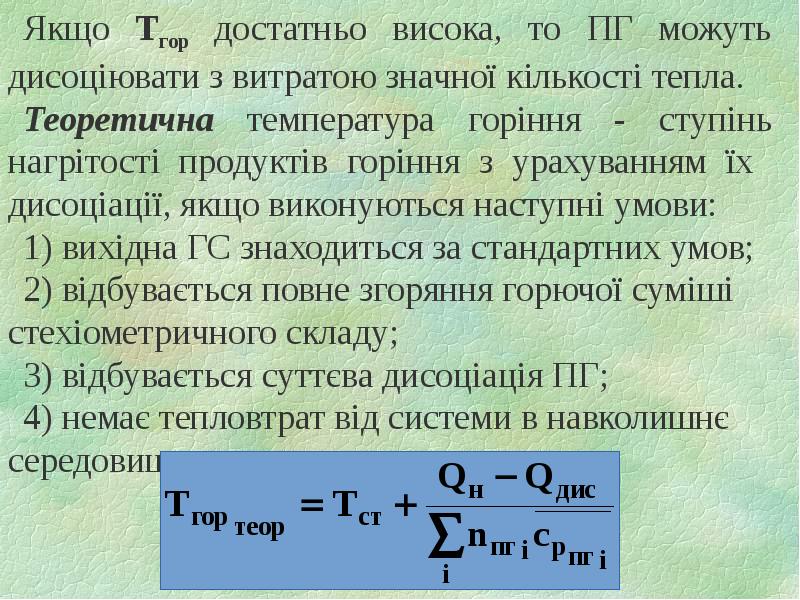

Якщо Тгор достатньо висока, то ПГ можуть дисоціювати з витратою значної кількості тепла. Якщо Тгор достатньо висока, то ПГ можуть дисоціювати з витратою значної кількості тепла. Теоретична температура горіння - ступінь нагрітості продуктів горіння з урахуванням їх дисоціації, якщо виконуються наступні умови: 1) вихідна ГС знаходиться за стандартних умов; 2) відбувається повне згоряння горючої суміші стехіометричного складу; 3) відбувається суттєва дисоціація ПГ; 4) немає тепловтрат від системи в навколишнє середовище.

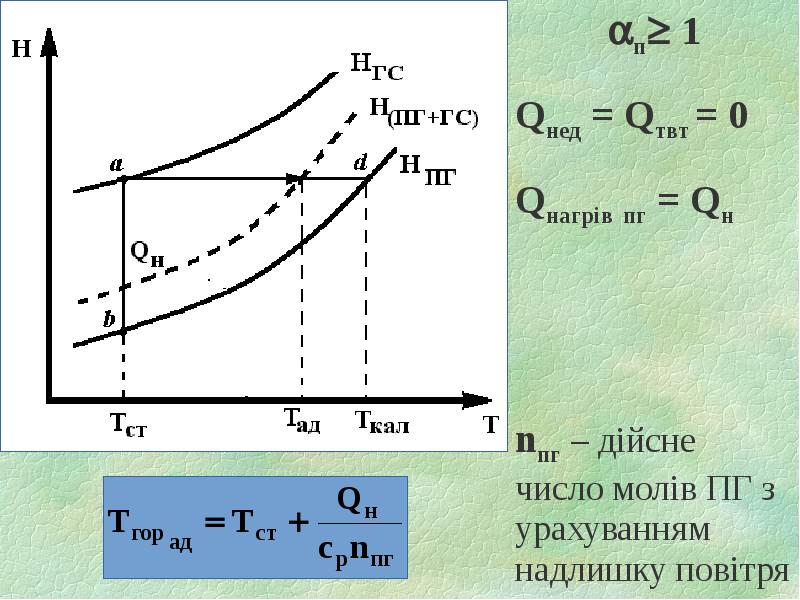

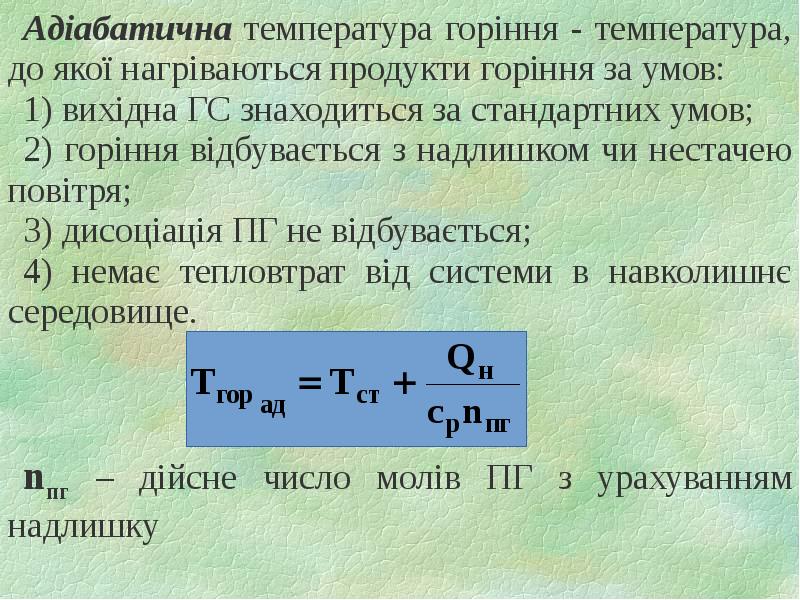

Адіабатична температура горіння - температура, до якої нагріваються продукти горіння за умов: Адіабатична температура горіння - температура, до якої нагріваються продукти горіння за умов: 1) вихідна ГС знаходиться за стандартних умов; 2) горіння відбувається з надлишком чи нестачею повітря; 3) дисоціація ПГ не відбувається; 4) немає тепловтрат від системи в навколишнє середовище. nпг – дійсне число молів ПГ з урахуванням надлишку

п 1 п 1 Qнед = Qтвт = 0 Qнагрів пг = Qн nпг – дійсне число молів ПГ з урахуванням надлишку повітря

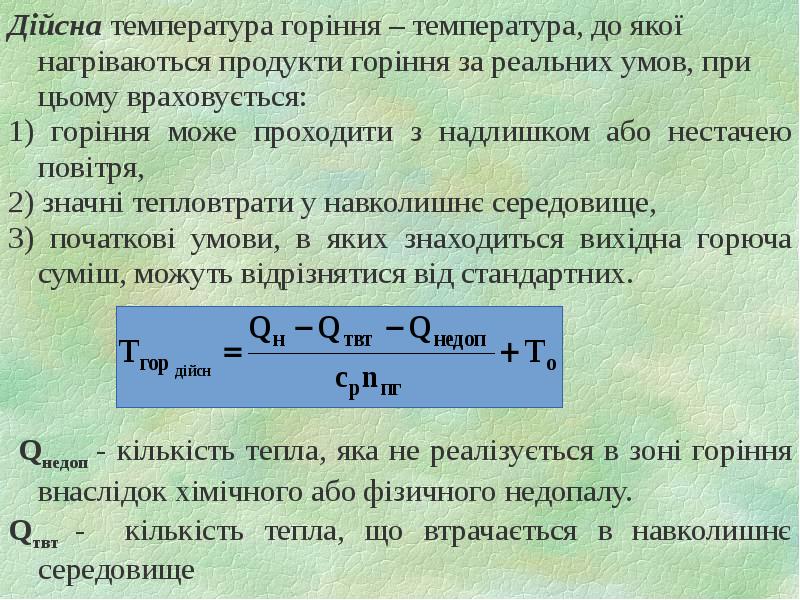

Дійсна температура горіння – температура, до якої нагріваються продукти горіння за реальних умов, при цьому враховується: Дійсна температура горіння – температура, до якої нагріваються продукти горіння за реальних умов, при цьому враховується: 1) горіння може проходити з надлишком або нестачею повітря, 2) значні тепловтрати у навколишнє середовище, 3) початкові умови, в яких знаходиться вихідна горюча суміш, можуть відрізнятися від стандартних. Qнедоп - кількість тепла, яка не реалізується в зоні горіння внаслідок хімічного або фізичного недопалу. Qтвт - кількість тепла, що втрачається в навколишнє середовище

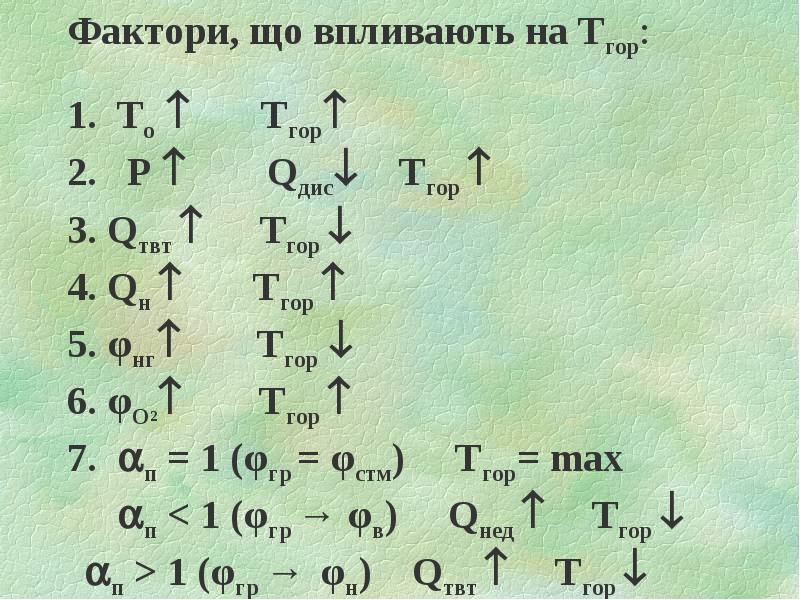

Фактори, що впливають на Тгор: Фактори, що впливають на Тгор: 1. То  Тгор 2. Р  Qдис Тгор  3. Qтвт  Тгор  4. Qн  Тгор  5. φнг Тгор  6. φО2 Тгор  7. п = 1 (φгр = φстм) Тгор= max п < 1 (φгр → φв) Qнед  Тгор  п > 1 (φгр → φн) Qтвт  Тгор 

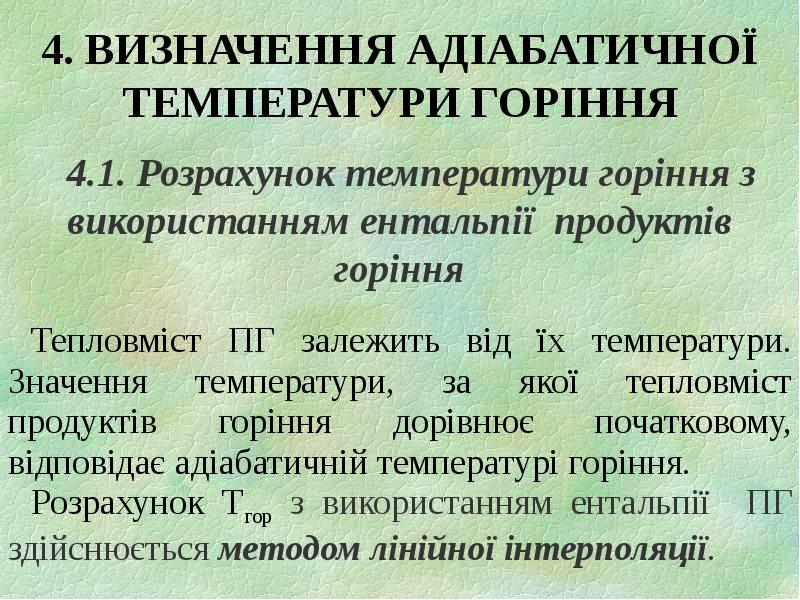

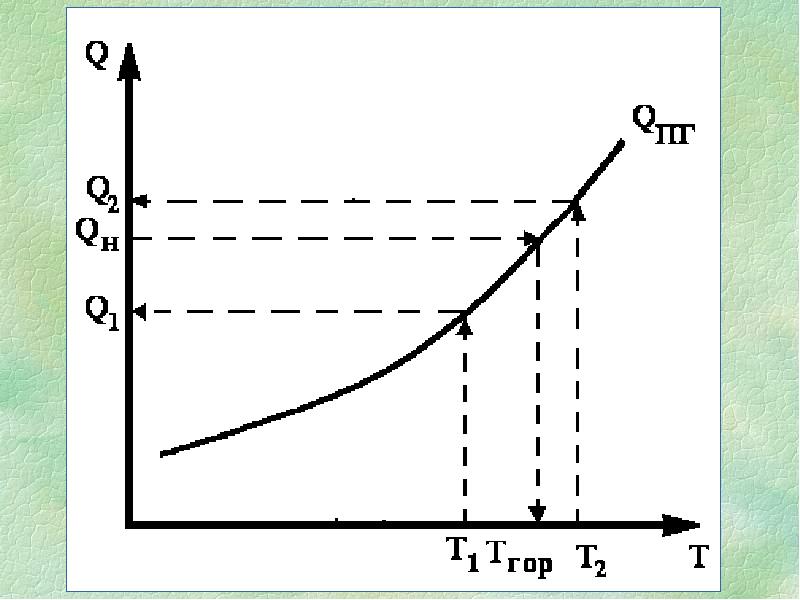

4. ВИЗНАЧЕННЯ АДІАБАТИЧНОЇ ТЕМПЕРАТУРИ ГОРІННЯ 4.1. Розрахунок температури горіння з використанням ентальпії продуктів горіння Тепловміст ПГ залежить від їх температури. Значення температури, за якої тепловміст продуктів горіння дорівнює початковому, відповідає адіабатичній температурі горіння. Розрахунок Тгор з використанням ентальпії ПГ здійснюється методом лінійної інтерполяції.

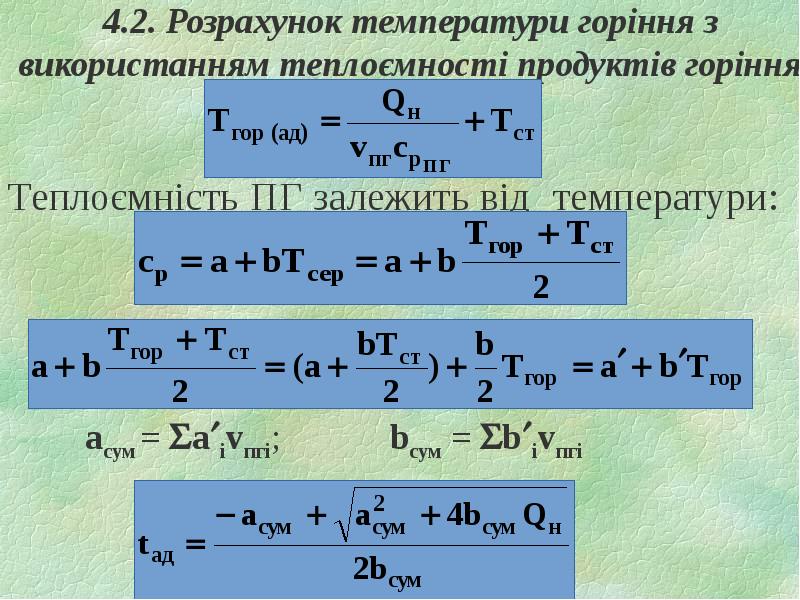

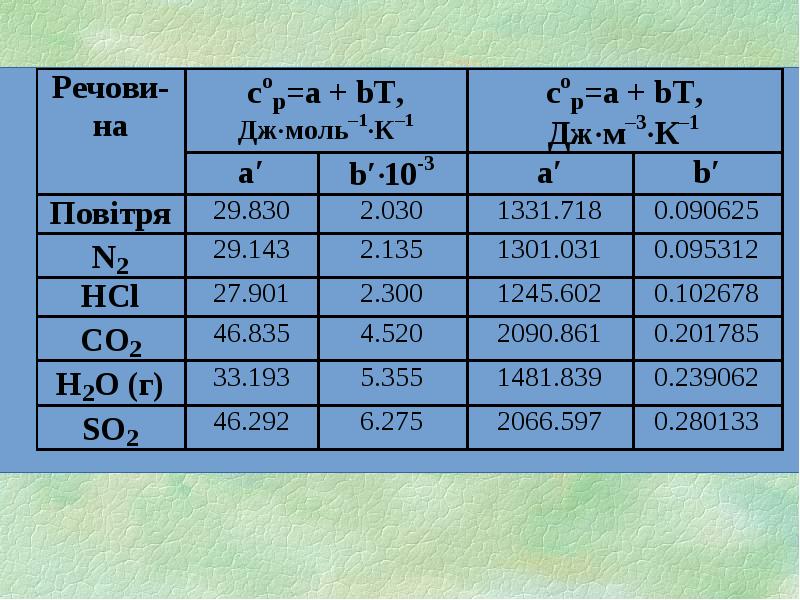

4.2. Розрахунок температури горіння з використанням теплоємності продуктів горіння Теплоємність ПГ залежить від температури: асум = аivпгi; bсум = bіvпгi

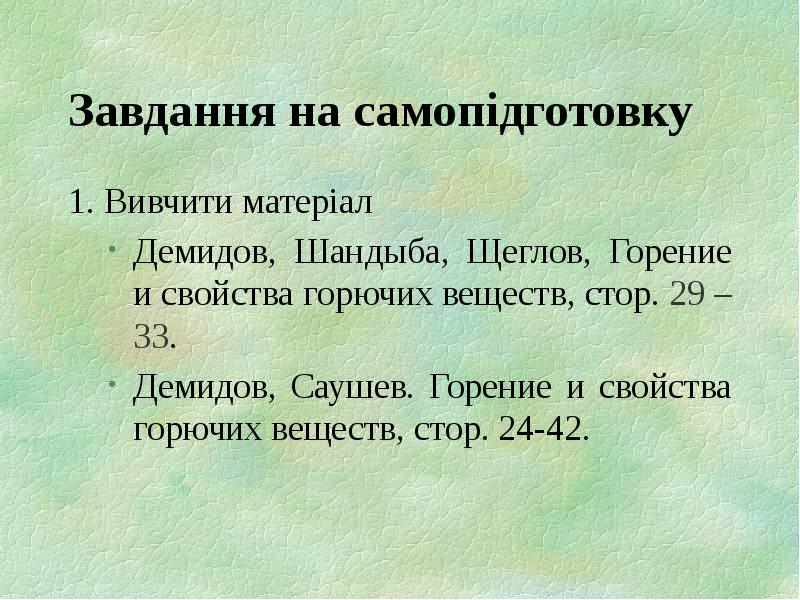

Завдання на самопідготовку 1. Вивчити матеріал Демидов, Шандыба, Щеглов, Горение и свойства горючих веществ, стор. 29 – 33. Демидов, Саушев. Горение и свойства горючих веществ, стор. 24-42.
