ТЕХНОЛОГИЧЕСКАЯ ПОДГОТОВКА ПРОИЗВОДСТВА (ТПП) Технология машиностроения Лекция 8

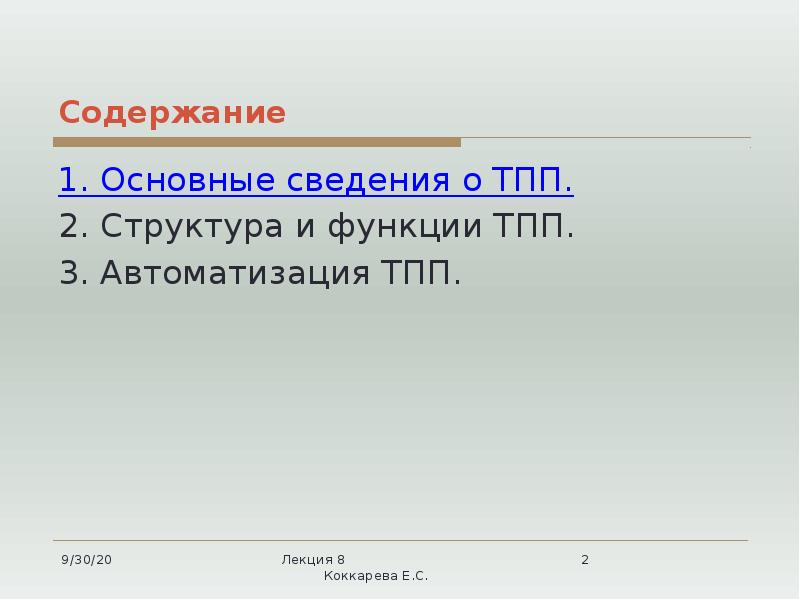

Содержание 1. Основные сведения о ТПП. 2. Структура и функции ТПП. 3. Автоматизация ТПП.

Техническая подготовка производства Производство машиностроительной продукции невозможно без его технической подготовки, которая включает: 1. Конструкторскую подготовку производства 2. Технологическую подготовку производства (ТПП) 3. Календарное планирование производственного процесса изготовления изделия

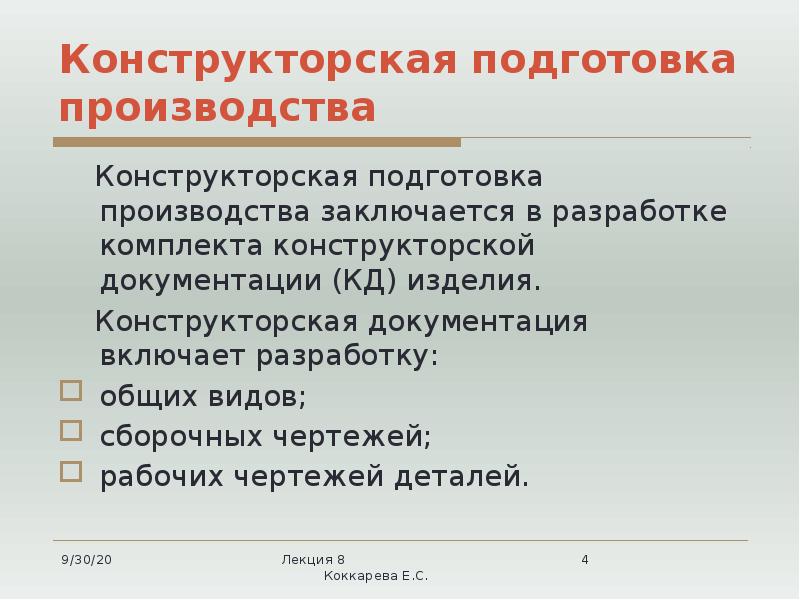

Конструкторская подготовка производства Конструкторская подготовка производства заключается в разработке комплекта конструкторской документации (КД) изделия. Конструкторская документация включает разработку: общих видов; сборочных чертежей; рабочих чертежей деталей.

Технологическая подготовка производства (ТПП)

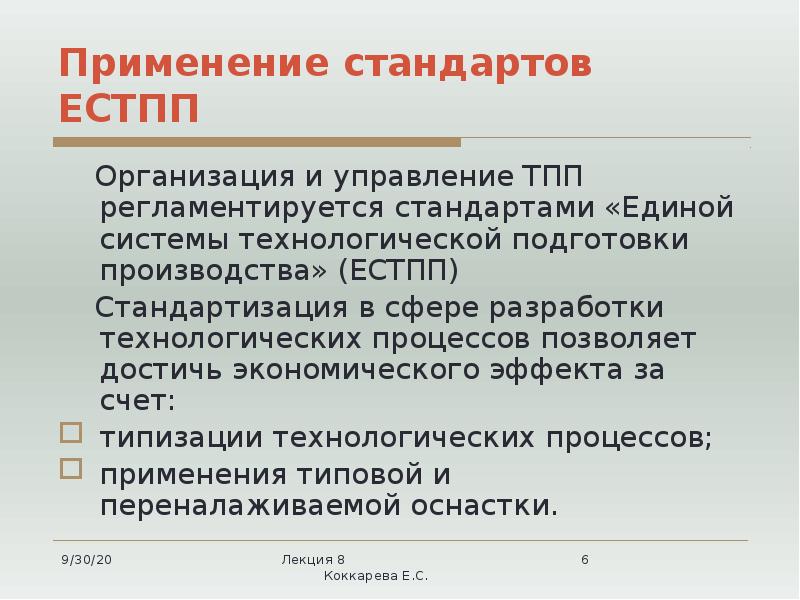

Применение стандартов ЕСТПП Организация и управление ТПП регламентируется стандартами «Единой системы технологической подготовки производства» (ЕСТПП) Стандартизация в сфере разработки технологических процессов позволяет достичь экономического эффекта за счет: типизации технологических процессов; применения типовой и переналаживаемой оснастки.

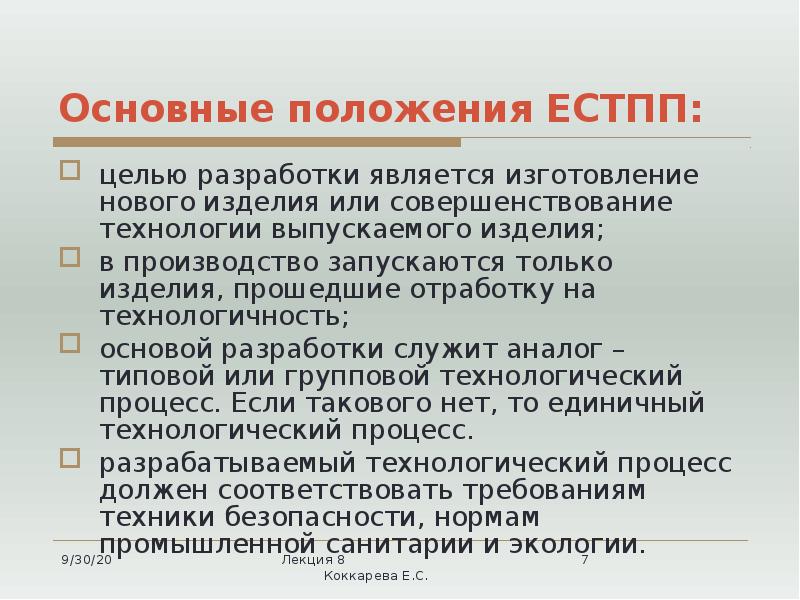

Основные положения ЕСТПП: целью разработки является изготовление нового изделия или совершенствование технологии выпускаемого изделия; в производство запускаются только изделия, прошедшие отработку на технологичность; основой разработки служит аналог – типовой или групповой технологический процесс. Если такового нет, то единичный технологический процесс. разрабатываемый технологический процесс должен соответствовать требованиям техники безопасности, нормам промышленной санитарии и экологии.

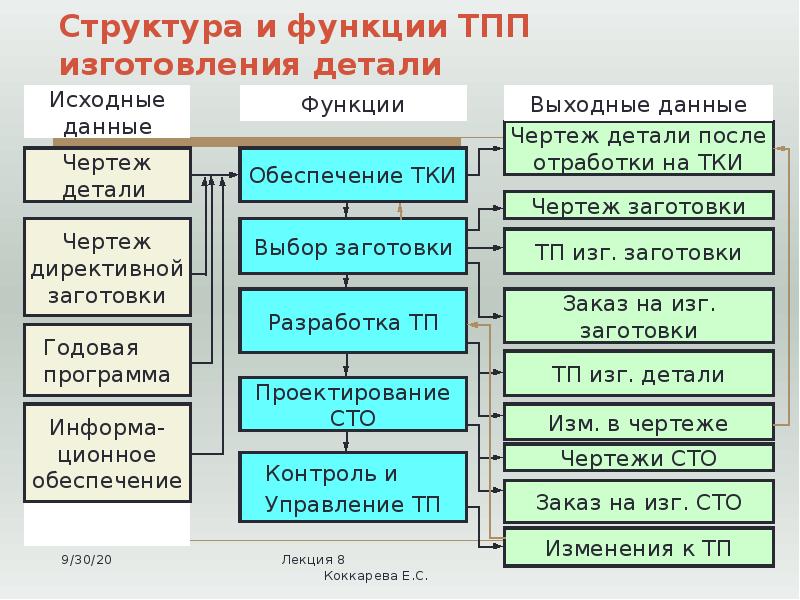

Структура и функции ТПП изготовления детали

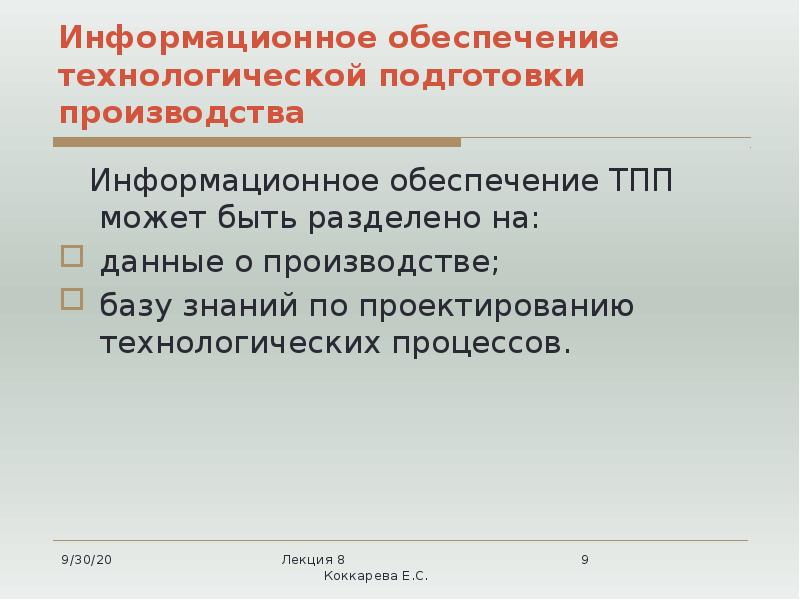

Информационное обеспечение технологической подготовки производства Информационное обеспечение ТПП может быть разделено на: данные о производстве; базу знаний по проектированию технологических процессов.

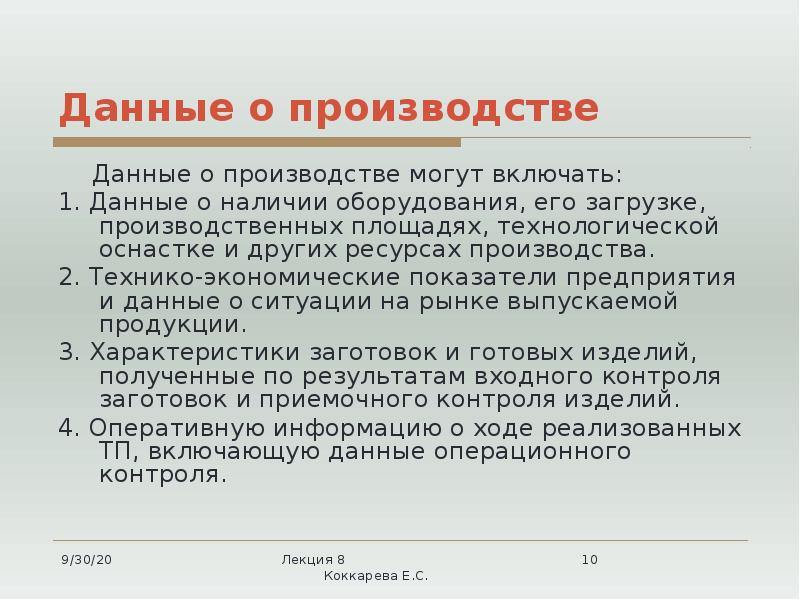

Данные о производстве Данные о производстве могут включать: 1. Данные о наличии оборудования, его загрузке, производственных площадях, технологической оснастке и других ресурсах производства. 2. Технико-экономические показатели предприятия и данные о ситуации на рынке выпускаемой продукции. 3. Характеристики заготовок и готовых изделий, полученные по результатам входного контроля заготовок и приемочного контроля изделий. 4. Оперативную информацию о ходе реализованных ТП, включающую данные операционного контроля.

База знаний по проектированию технологических процессов База знаний по проектированию технологических процессов может включать: 1. Правила выбора показателей и обеспечения ТКИ. 2. Правила выбора и конструирования заготовок. 3. Правила разработки ТП. 4. Правила проектирования СТО. 5. Методы выявления причин несоответствий и ликвидации отклонений в ходе ТП. 5. Общие методы теории принятия решений.

Автоматизация ТПП Эффективна только комплексная автоматизация. В связи с этим рассматривается понятие Жизненный цикл изделия (ЖЦИ) — совокупность взаимосвязанных процессов создания и последовательного изменения состояния изделия от формирования исходных требований к нему до окончания его эксплуатации.

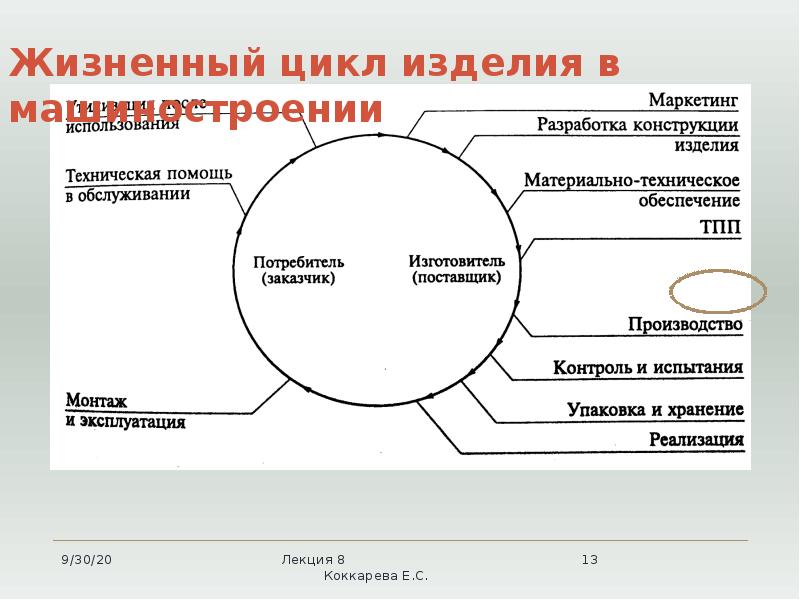

Жизненный цикл изделия в машиностроении

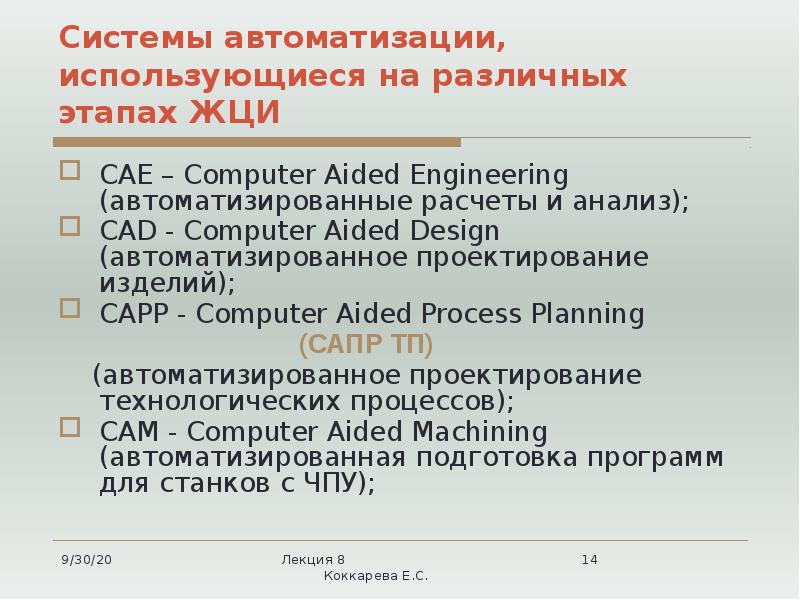

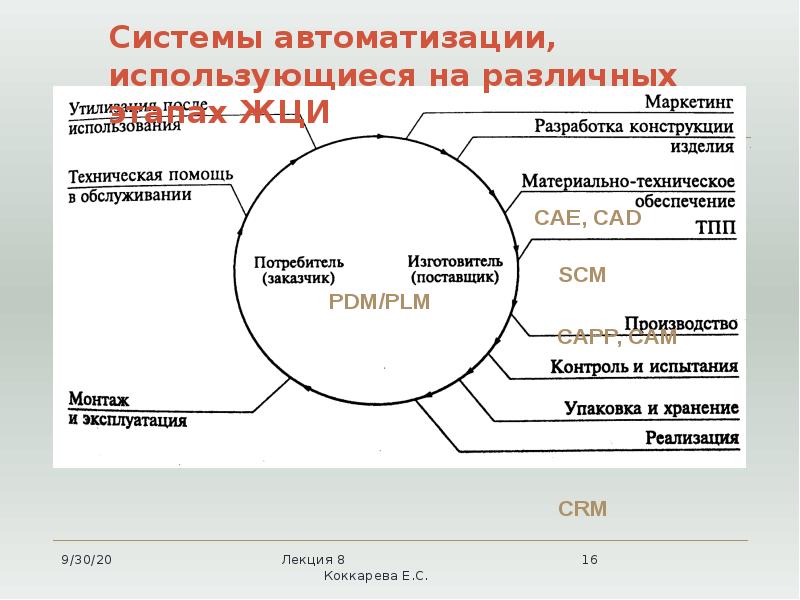

Системы автоматизации, использующиеся на различных этапах ЖЦИ CAE – Computer Aided Engineering (автоматизированные расчеты и анализ); CAD - Computer Aided Design (автоматизированное проектирование изделий); CAPP - Computer Aided Process Planning (автоматизированное проектирование технологических процессов); CAM - Computer Aided Machining (автоматизированная подготовка программ для станков с ЧПУ);

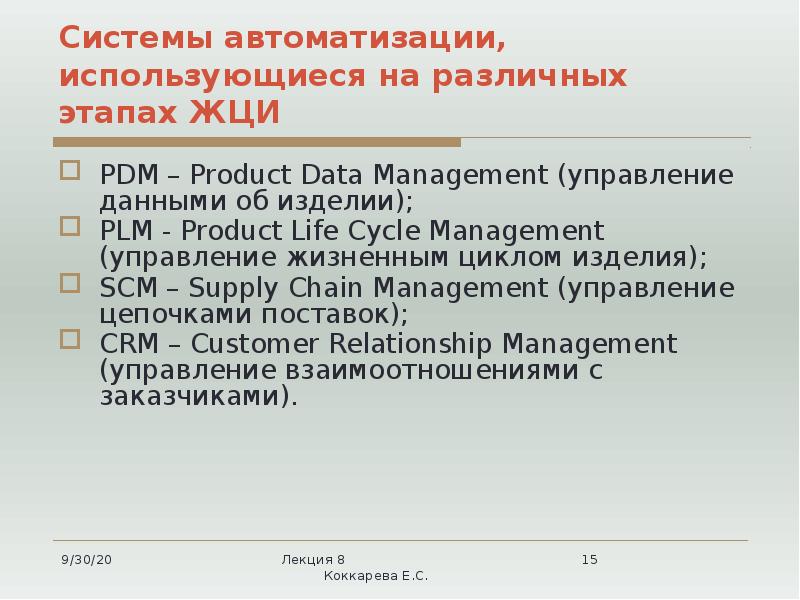

Системы автоматизации, использующиеся на различных этапах ЖЦИ PDM – Product Data Management (управление данными об изделии); PLM - Product Life Cycle Management (управление жизненным циклом изделия); SCM – Supply Chain Management (управление цепочками поставок); CRM – Customer Relationship Management (управление взаимоотношениями с заказчиками).

Системы автоматизации, использующиеся на различных этапах ЖЦИ

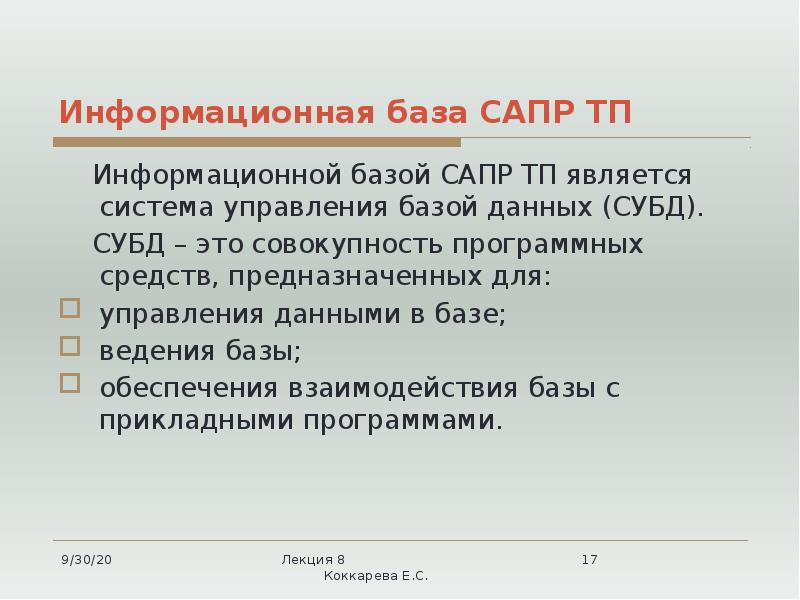

Информационная база САПР ТП Информационной базой САПР ТП является система управления базой данных (СУБД). СУБД – это совокупность программных средств, предназначенных для: управления данными в базе; ведения базы; обеспечения взаимодействия базы с прикладными программами.

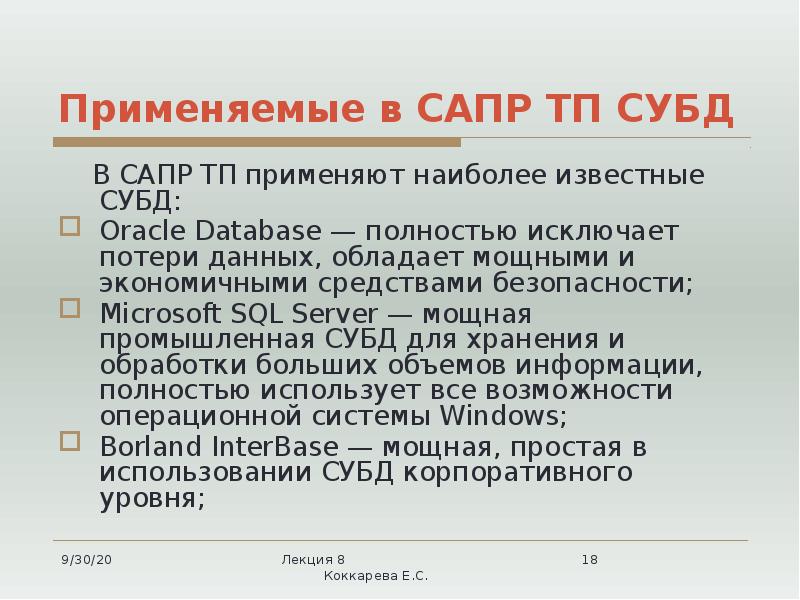

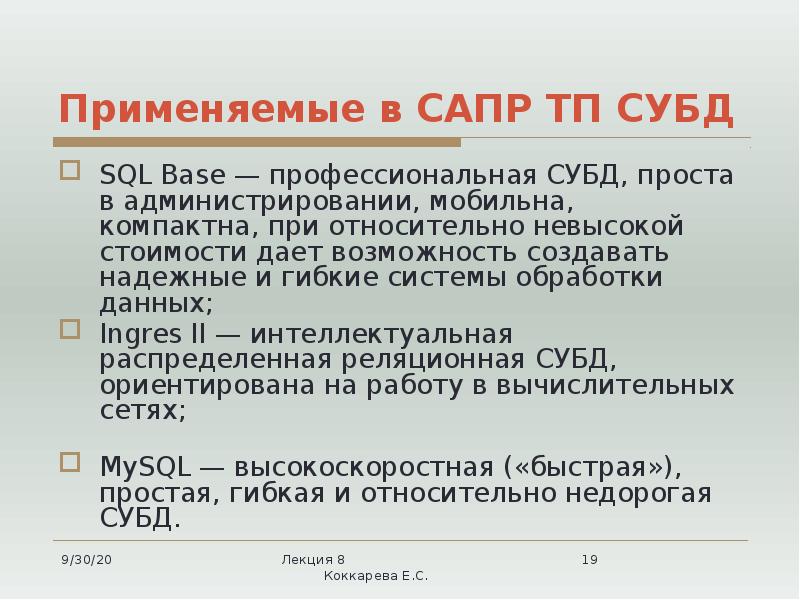

Применяемые в САПР ТП СУБД В САПР ТП применяют наиболее известные СУБД: Oracle Database — полностью исключает потери данных, обладает мощными и экономичными средствами безопасности; Microsoft SQL Server — мощная промышленная СУБД для хранения и обработки больших объемов информации, полностью использует все возможности операционной системы Windows; Borland InterBase — мощная, простая в использовании СУБД корпоративного уровня;

Применяемые в САПР ТП СУБД SQL Base — профессиональная СУБД, проста в администрировании, мобильна, компактна, при относительно невысокой стоимости дает возможность создавать надежные и гибкие системы обработки данных; Ingres II — интеллектуальная распределенная реляционная СУБД, ориентирована на работу в вычислительных сетях; MySQL — высокоскоростная («быстрая»), простая, гибкая и относительно недорогая СУБД.

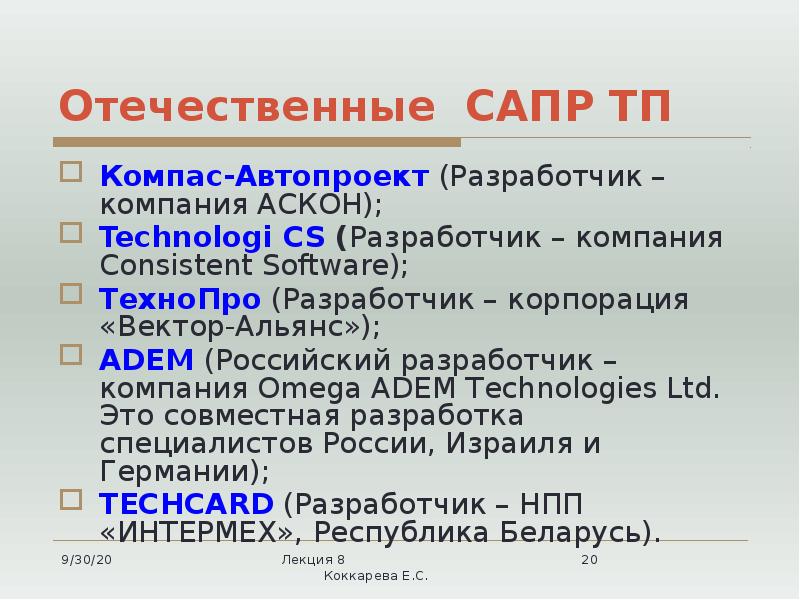

Отечественные САПР ТП Компас-Автопроект (Разработчик – компания АСКОН); Technologi CS (Разработчик – компания Consistent Software); ТехноПро (Разработчик – корпорация «Вектор-Альянс»); ADEM (Российский разработчик – компания Omega ADEM Technologies Ltd. Это совместная разработка специалистов России, Израиля и Германии); TECHCARD (Разработчик – НПП «ИНТЕРМЕХ», Республика Беларусь).

Характеристика САПР ТП Компас-Автопроект Содержит базы: типовых операций; типовых переходов; оборудования; режущего и контрольного инструмента; станочных приспособлений.

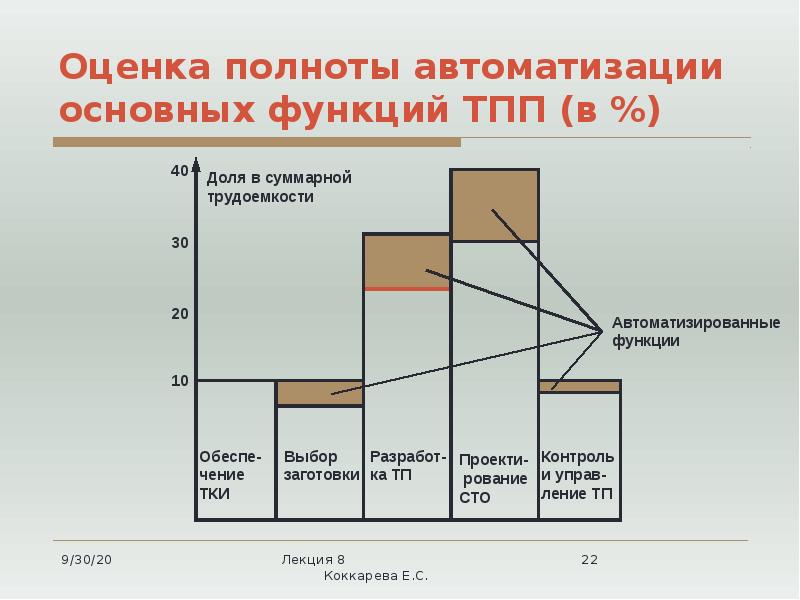

Оценка полноты автоматизации основных функций ТПП (в %)

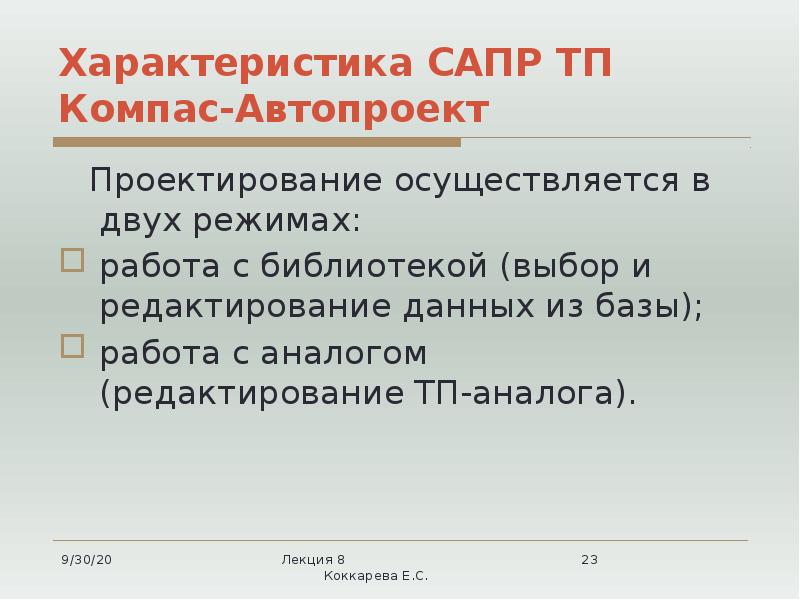

Характеристика САПР ТП Компас-Автопроект Проектирование осуществляется в двух режимах: работа с библиотекой (выбор и редактирование данных из базы); работа с аналогом (редактирование ТП-аналога).

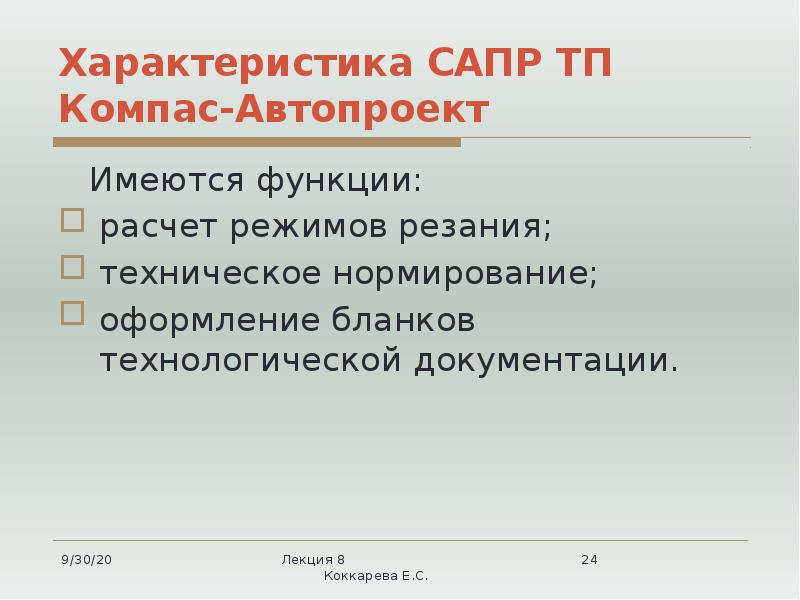

Характеристика САПР ТП Компас-Автопроект Имеются функции: расчет режимов резания; техническое нормирование; оформление бланков технологической документации.
