ТЕХНОЛОГИЧНОСТЬ КОНСТРУКЦИИ ИЗДЕЛИЙ презентация

ТЕХНОЛОГИЧНОСТЬ КОНСТРУКЦИИ ИЗДЕЛИЙ Технология машиностроения Лекция 5

Содержание 1. Термины и определения. 2. Отработка конструкции на технологичность. 3. Показатели технологичности.

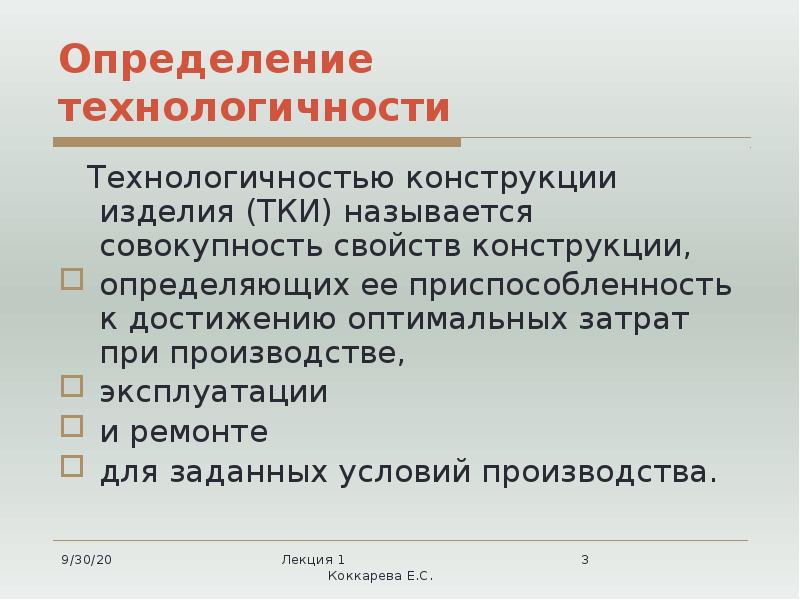

Определение технологичности Технологичностью конструкции изделия (ТКИ) называется совокупность свойств конструкции, определяющих ее приспособленность к достижению оптимальных затрат при производстве, эксплуатации и ремонте для заданных условий производства.

Виды технологичности Различают технологичность производственную, эксплуатационную и ремонтную. Производственная технологичность выражается в снижении затрат на конструкторскую и технологическую подготовку производства, а также на все процессы изготовления, контроля и испытаний.

Оценка технологичности Оценка технологичности может быть качественной и количественной. Качественная оценка технологичности делается проектировщиком на основе собственного опыта. Количественная оценка технологичности делается на основе расчета определенного набора показателей технологичности.

Отработка конструкции на технологичность Согласно стандартам ЕСТПП , отработка конструкции на технологичность является необходимым этапом разработки технологического процесса. Целями отработки на технологичность являются: уменьшение трудоемкости изготовления изделия; уменьшение материалоемкости изделия; уменьшения энергоемкости, расхода инструмента

Порядок отработки на технологичность Исходным этапом отработки всегда является выбор показателей технологичности и определение их базовых значений. В общем случае приходится рассматривать в комплексе: ТКИ заготовки; ТКИ детали; ТКИ сборочной единицы, в которую входит деталь.

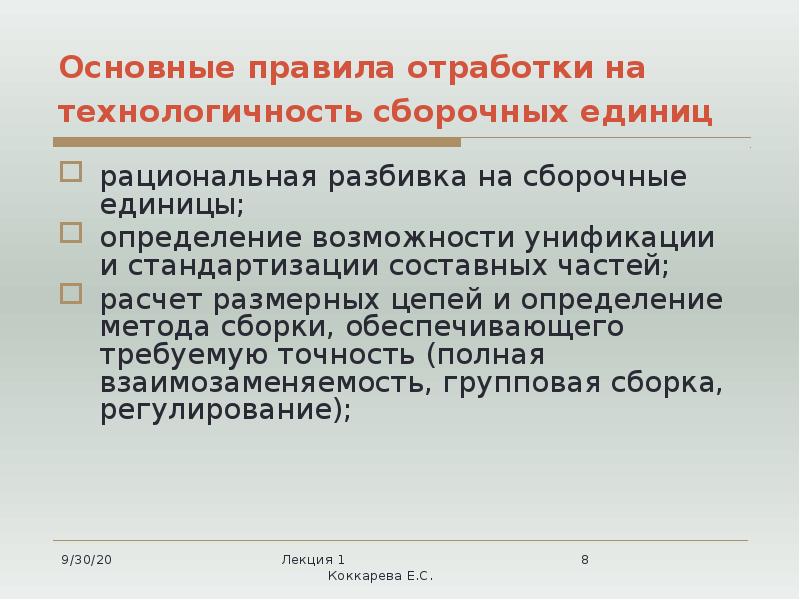

Основные правила отработки на технологичность сборочных единиц рациональная разбивка на сборочные единицы; определение возможности унификации и стандартизации составных частей; расчет размерных цепей и определение метода сборки, обеспечивающего требуемую точность (полная взаимозаменяемость, групповая сборка, регулирование);

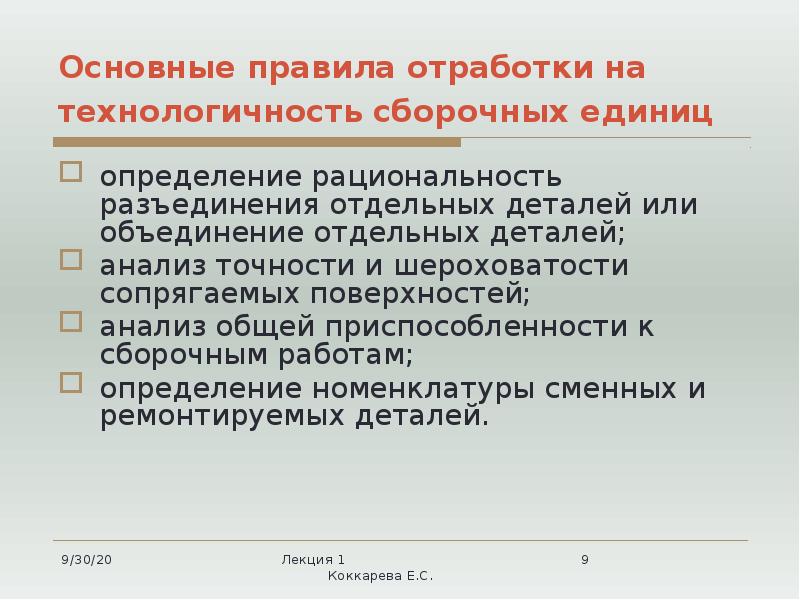

Основные правила отработки на технологичность сборочных единиц определение рациональность разъединения отдельных деталей или объединение отдельных деталей; анализ точности и шероховатости сопрягаемых поверхностей; анализ общей приспособленности к сборочным работам; определение номенклатуры сменных и ремонтируемых деталей.

Общие правила отработки на технологичность деталей обеспечение удобного и надежного базирования во время обработки; совмещение технологических и измерительных баз; обеспечение жесткости заготовки при обработке, что позволяет применять напряженные режимы резания; обеспечение удобного подвода и отвода режущего инструмента; обеспечение возможности обработки напроход.

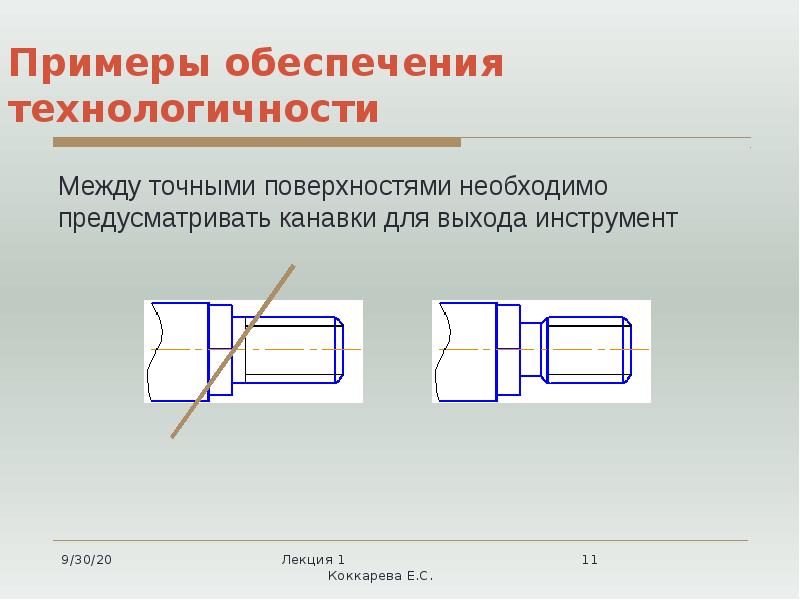

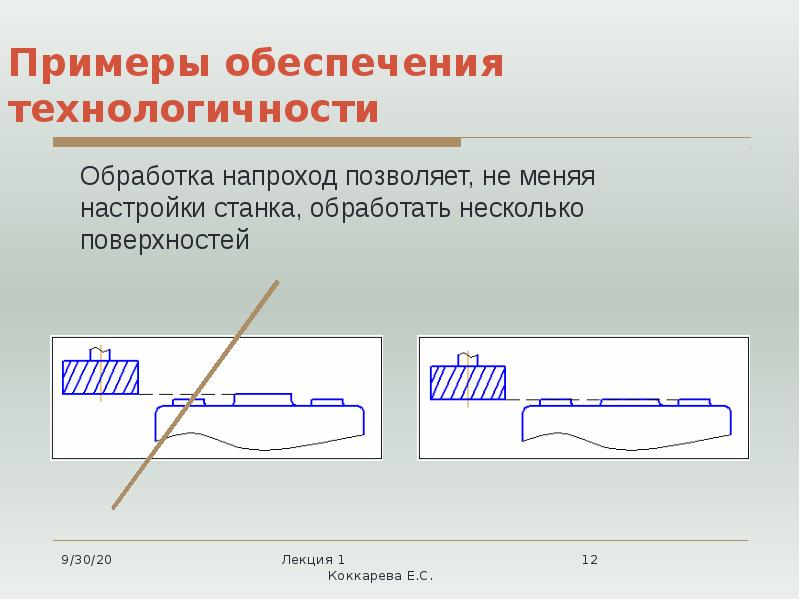

Примеры обеспечения технологичности

Примеры обеспечения технологичности

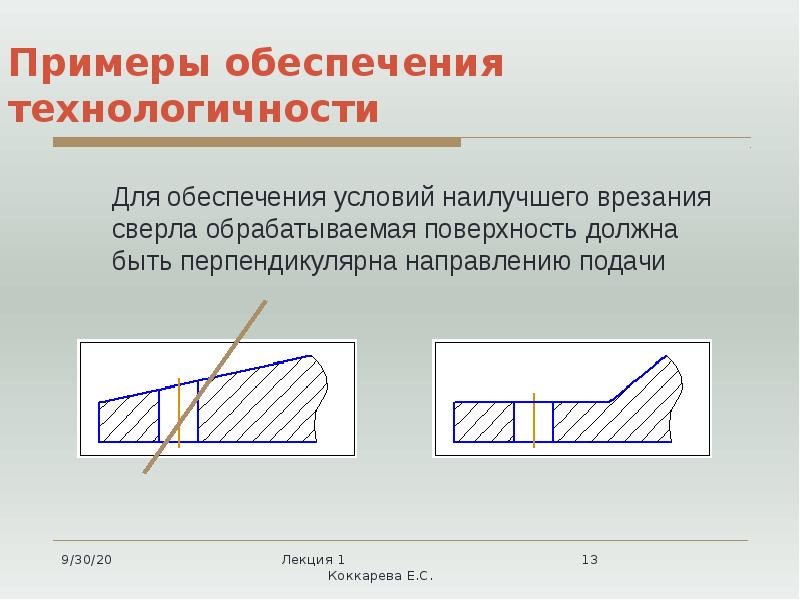

Примеры обеспечения технологичности

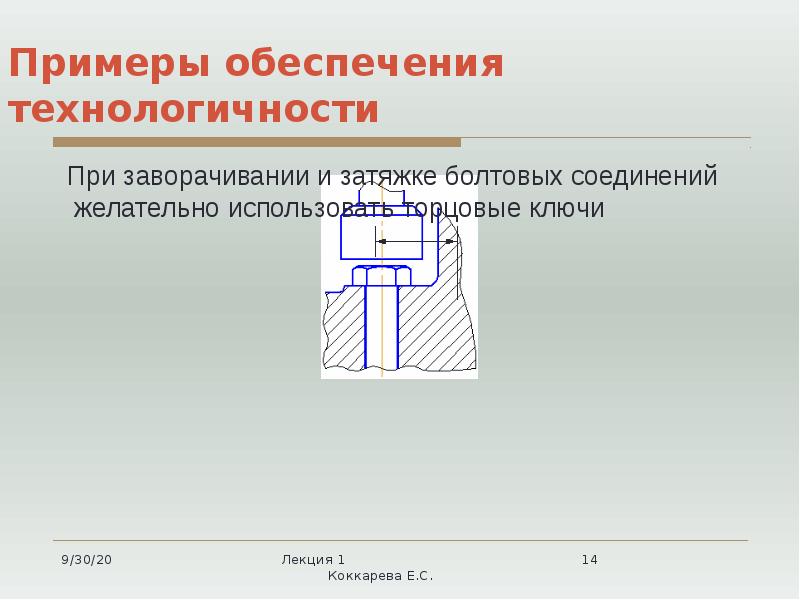

Примеры обеспечения технологичности

Показатели технологичности Показатели технологичности также называются технико-экономическими показателями. Среди них выделяют основные и вспомогательные. Основные показатели ТКИ: Трудоемкость изготовления изделия. Себестоимость изделия. Показатели материалоемкости. Показатели энергоемкости.

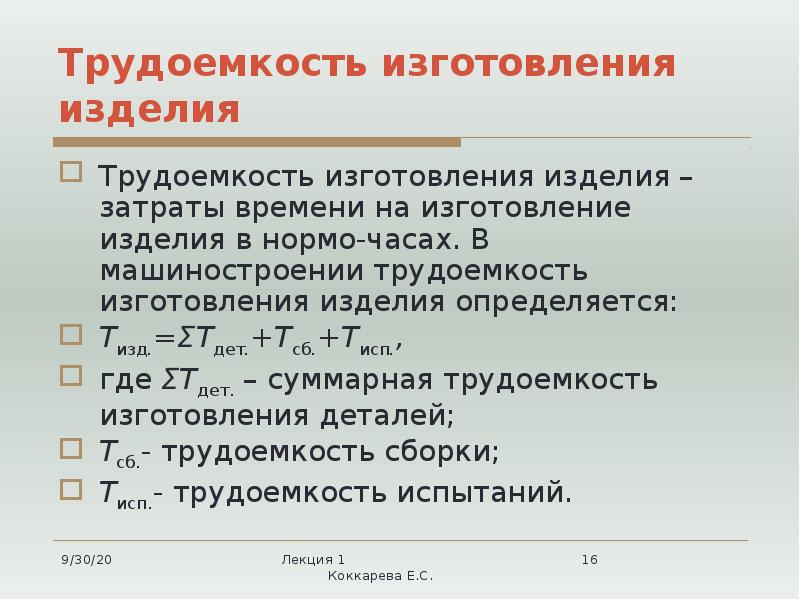

Трудоемкость изготовления изделия Трудоемкость изготовления изделия – затраты времени на изготовление изделия в нормо-часах. В машиностроении трудоемкость изготовления изделия определяется: Тизд.=ΣТдет.+Тсб.+Тисп., где ΣТдет. – суммарная трудоемкость изготовления деталей; Тсб.- трудоемкость сборки; Тисп.- трудоемкость испытаний.

Основные показатели технологичности Технологическая себестоимость, т.е. себестоимость за вычетом стоимости материалов и покупных изделий. Показатели материалоемкости – масса изделия, для деталей – КИМ (коэффициент использования материала); Показатели энергоемкости - характеризуют количество энергоресурсов, затраченных на изготовление изделия. Это могут быть затраты энергии в квт-час, масса условного топлива на ед. продукции, затраты тепловой энергии в ккал на ед. продукции.

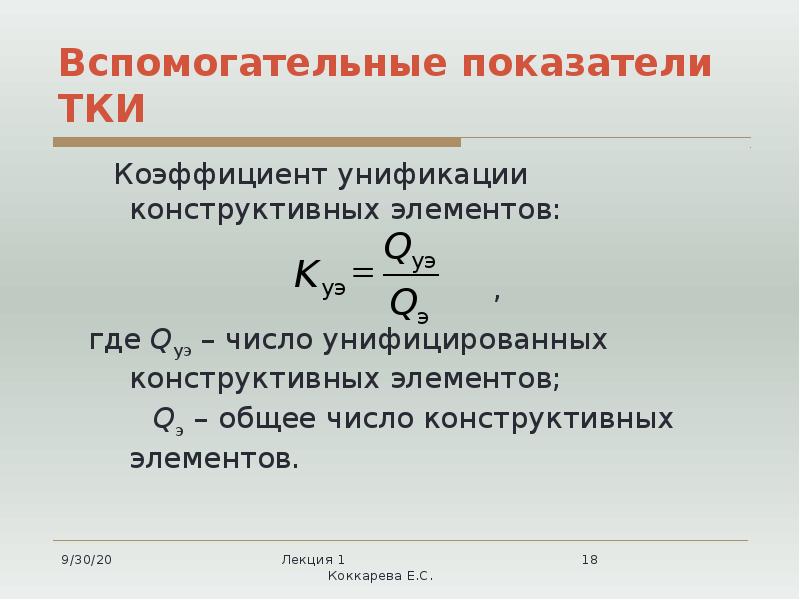

Вспомогательные показатели ТКИ Коэффициент унификации конструктивных элементов: , где Qуэ – число унифицированных конструктивных элементов; Qэ – общее число конструктивных элементов.

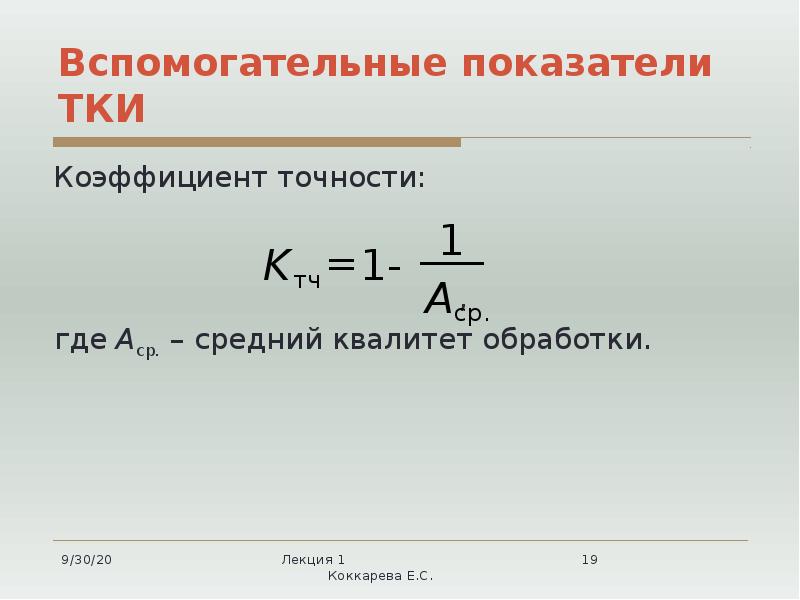

Вспомогательные показатели ТКИ Коэффициент точности: , где Аср. – средний квалитет обработки.

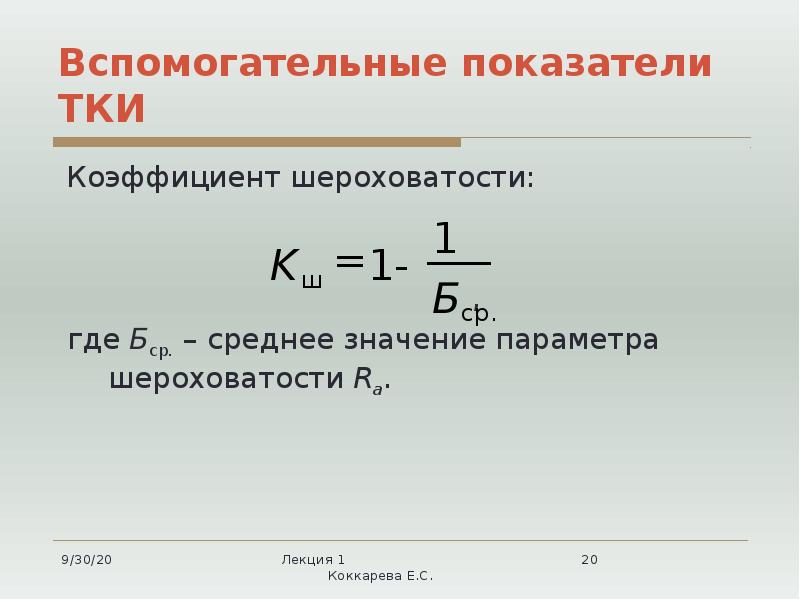

Вспомогательные показатели ТКИ Коэффициент шероховатости: , где Бср. – среднее значение параметра шероховатости Ra.
