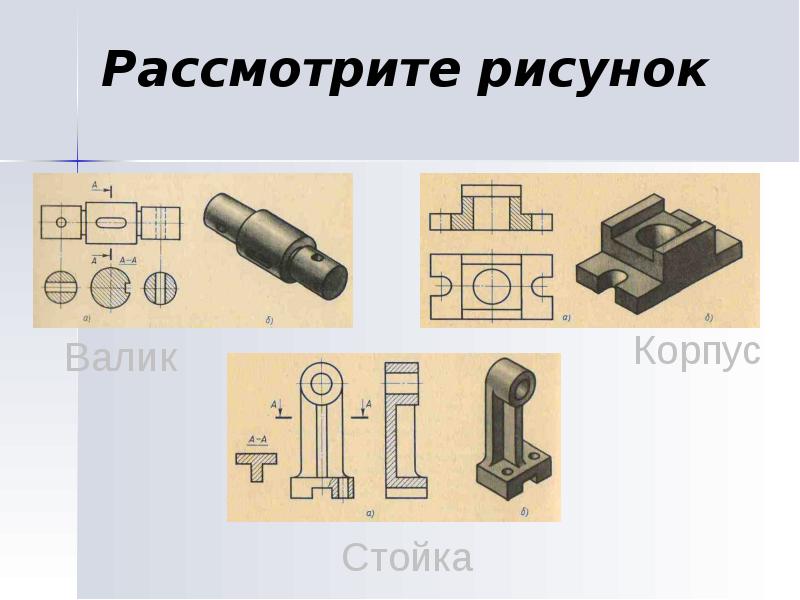

Рассмотрите рисунок

Что же такое сечение?

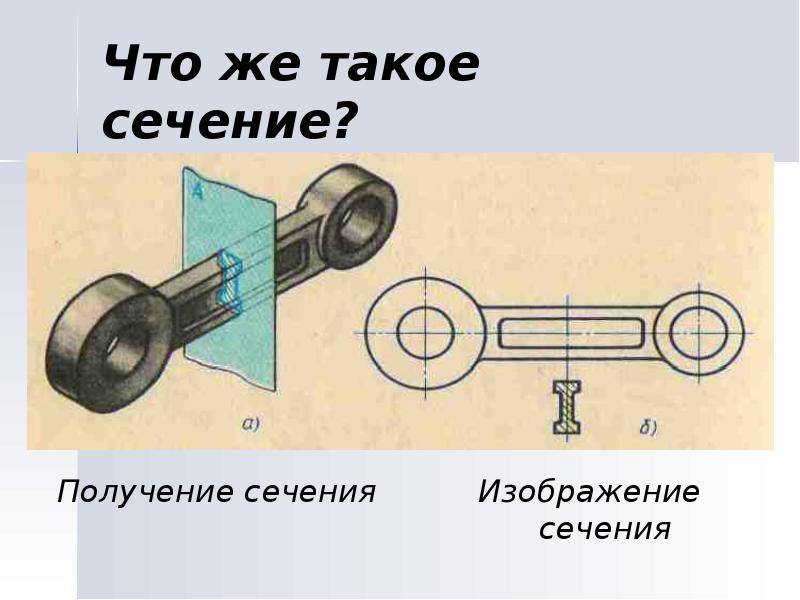

Что же такое сечение? Получение сечения

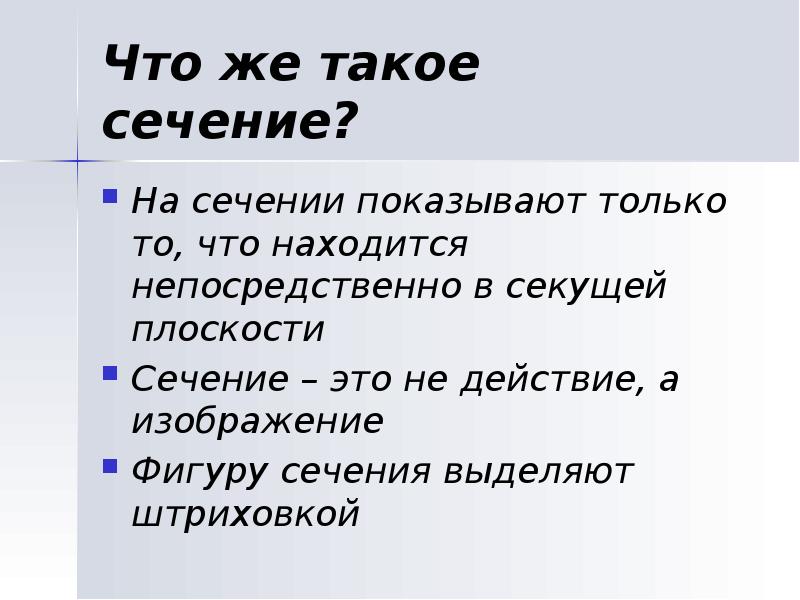

Что же такое сечение? На сечении показывают только то, что находится непосредственно в секущей плоскости Сечение – это не действие, а изображение Фигуру сечения выделяют штриховкой

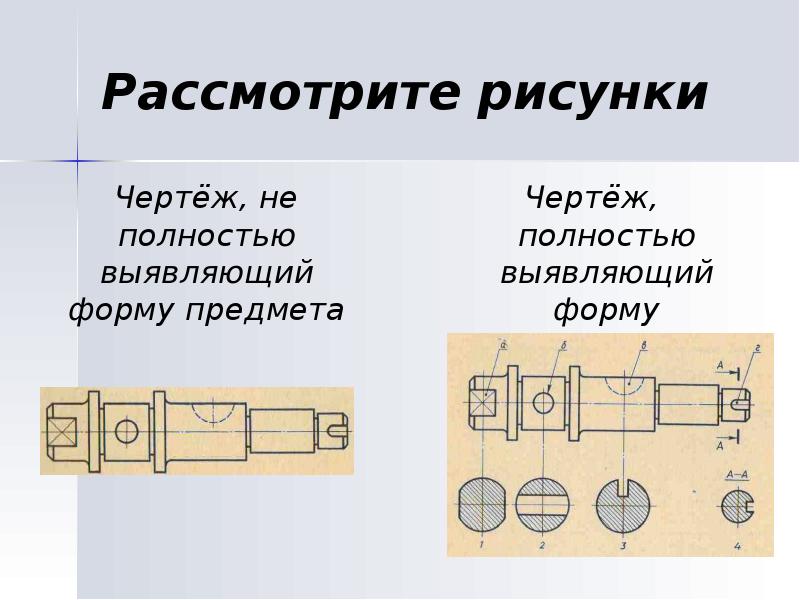

Рассмотрите рисунки Чертёж, не полностью выявляющий форму предмета

Вынесенные Наложенные сечения сечения Наложенное симметричное сечение Наложенное несимметричное сечение

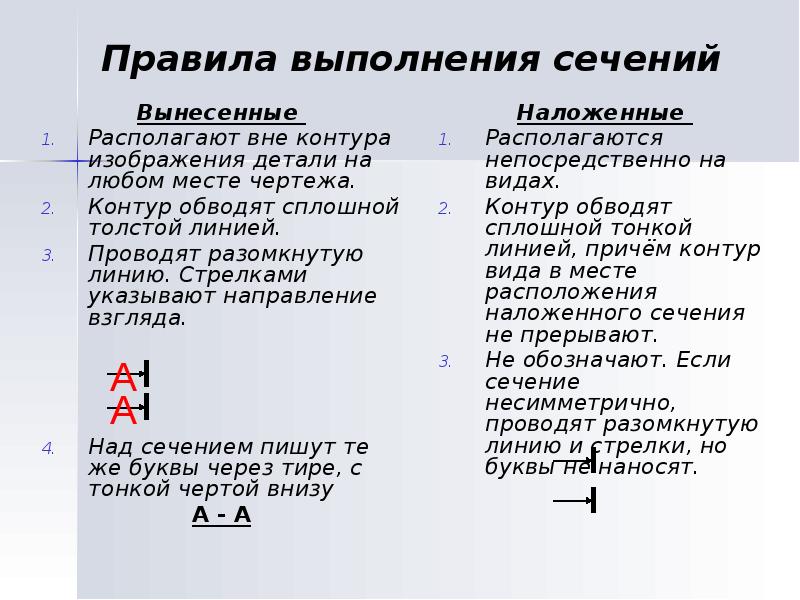

Правила выполнения сечений Вынесенные Располагают вне контура изображения детали на любом месте чертежа. Контур обводят сплошной толстой линией. Проводят разомкнутую линию. Стрелками указывают направление взгляда. Над сечением пишут те же буквы через тире, с тонкой чертой внизу А - А

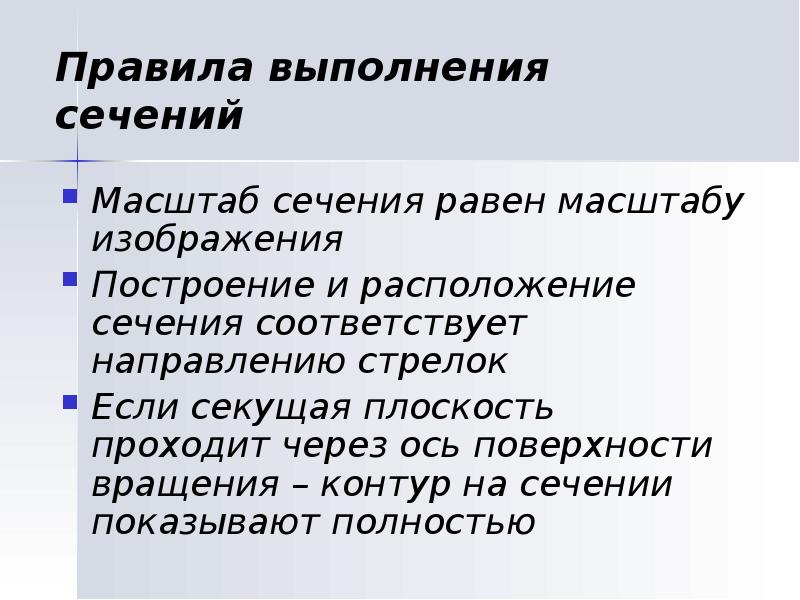

Правила выполнения сечений Масштаб сечения равен масштабу изображения Построение и расположение сечения соответствует направлению стрелок Если секущая плоскость проходит через ось поверхности вращения – контур на сечении показывают полностью

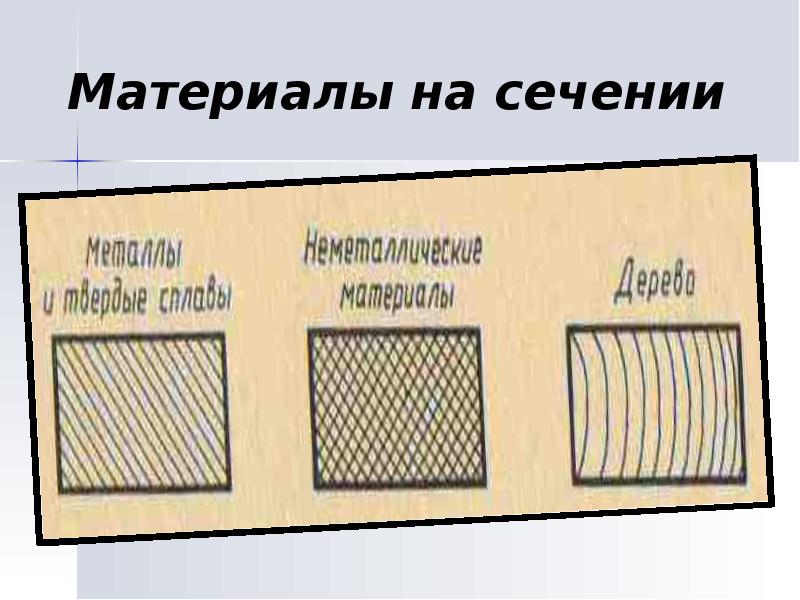

Материалы на сечении

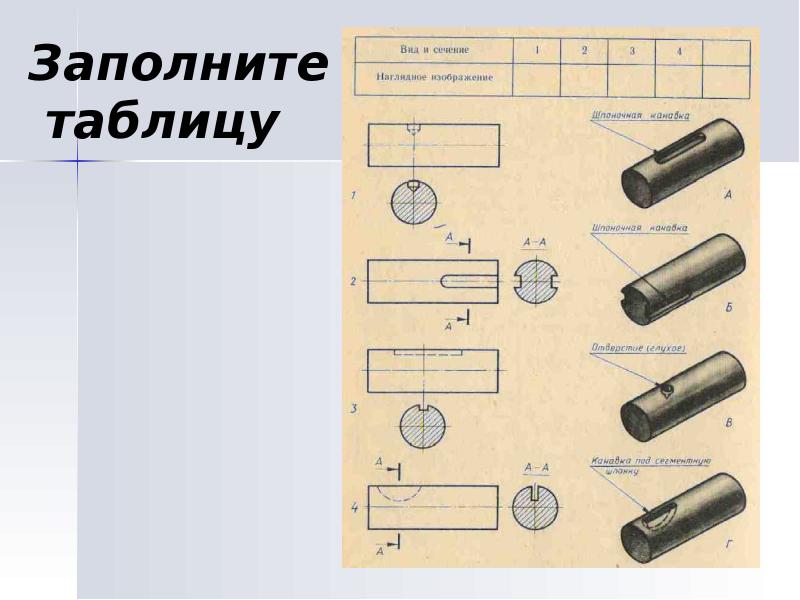

Заполните таблицу

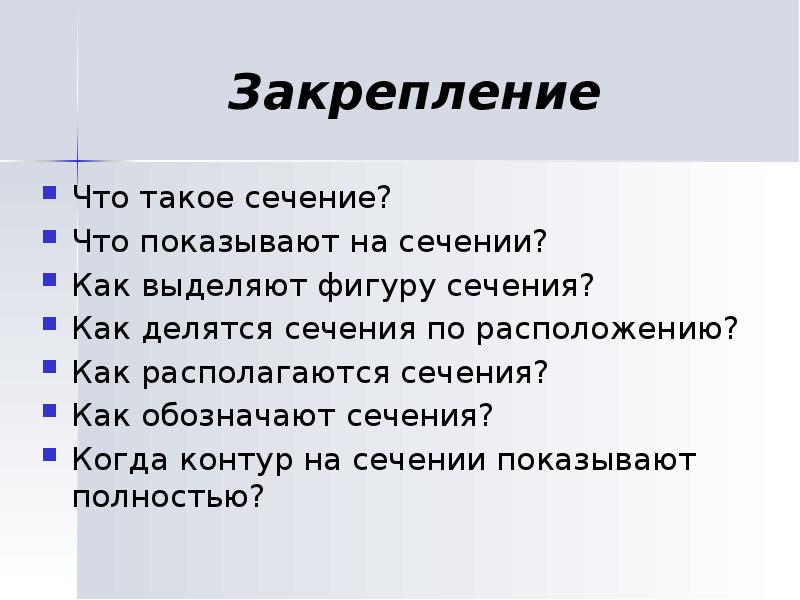

Закрепление Что такое сечение? Что показывают на сечении? Как выделяют фигуру сечения? Как делятся сечения по расположению? Как располагаются сечения? Как обозначают сечения? Когда контур на сечении показывают полностью?

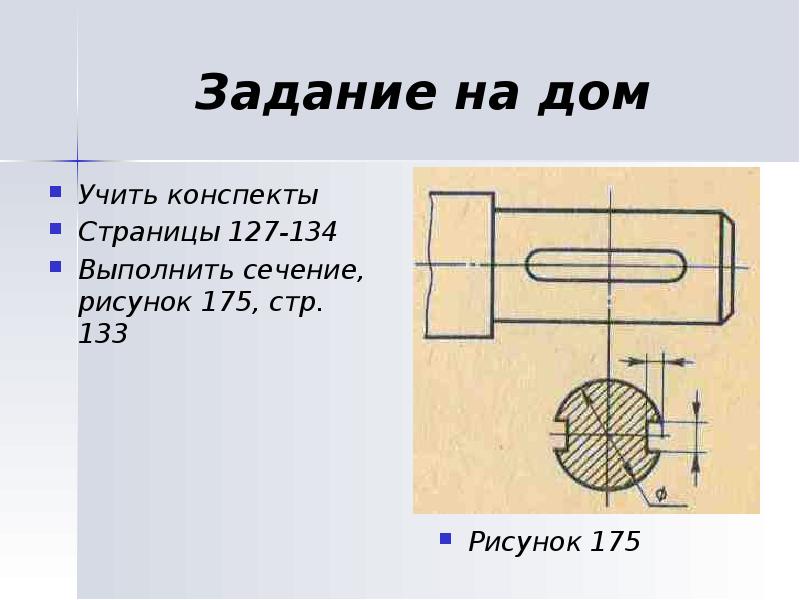

Задание на дом Учить конспекты Страницы 127-134 Выполнить сечение, рисунок 175, стр. 133
