УСТРОЙСТВО, ПРИНЦИП РАБОТЫ ЭЧТК УСТРОЙСТВО, ПРИНЦИП РАБОТЫ ЭЧТК ЭКОТОЛ-В (био), ВАК (шиберные, пневмовакуумные),ПВС (вакуумные), ОМЕГА-4(вакуумные) , ТВ-01, ТВ-02, ЭВАК-2000Р

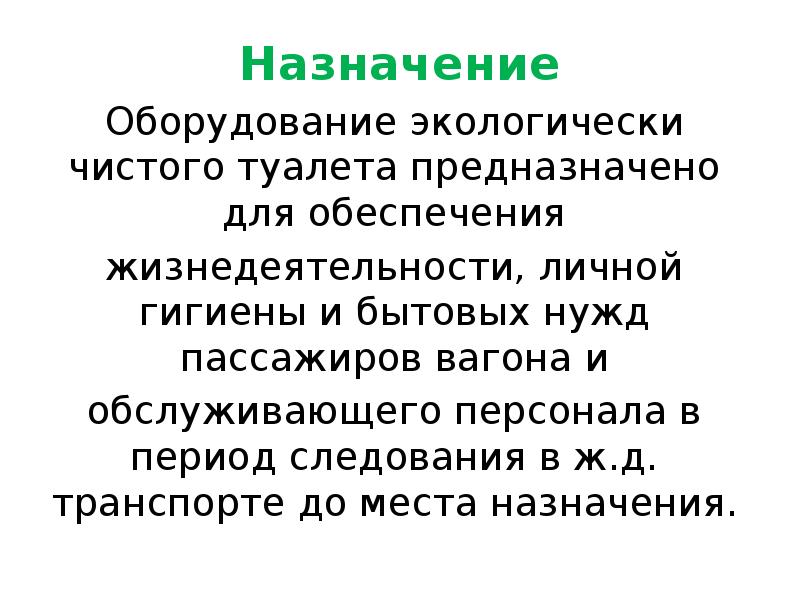

Назначение Назначение Оборудование экологически чистого туалета предназначено для обеспечения жизнедеятельности, личной гигиены и бытовых нужд пассажиров вагона и обслуживающего персонала в период следования в ж.д. транспорте до места назначения.

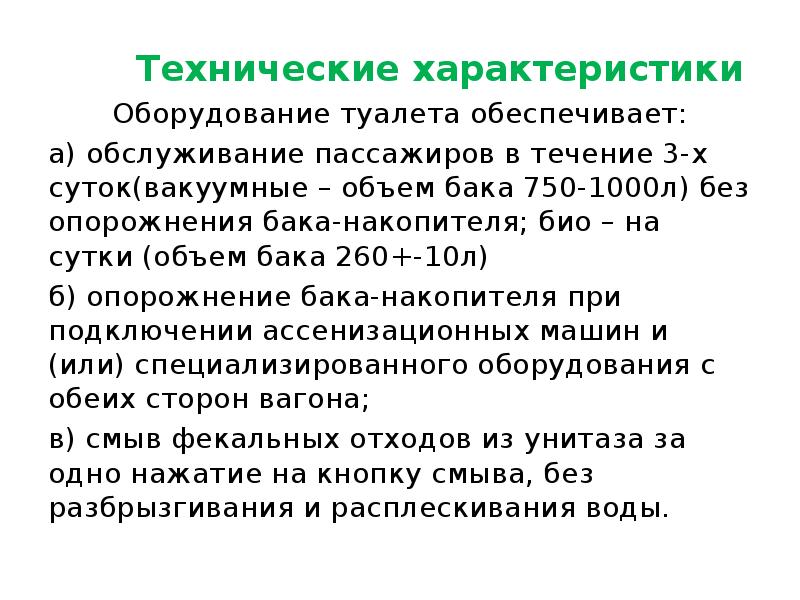

Технические характеристики Технические характеристики Оборудование туалета обеспечивает: а) обслуживание пассажиров в течение 3-х суток(вакуумные – объем бака 750-1000л) без опорожнения бака-накопителя; био – на сутки (объем бака 260+-10л) б) опорожнение бака-накопителя при подключении ассенизационных машин и (или) специализированного оборудования с обеих сторон вагона; в) смыв фекальных отходов из унитаза за одно нажатие на кнопку смыва, без разбрызгивания и расплескивания воды.

Основные параметры работы оборудования вакуумного туалета: вместимость бака-накопителя: 750- 800;1000 л; б) рабочее разрежение в баке-накопителе - 0,45 … 0,65 бар (атм.); в) температура внутри бака-накопителя не менее +3°С (при температуре окружающей среды до -50 °С); рабочее давление воды в водяной магистрали, бар 1,5 … 3,0 расход воды на один дозированный смыв, л. 0,4 … 0,8 (Био- 0,4+-0,1);

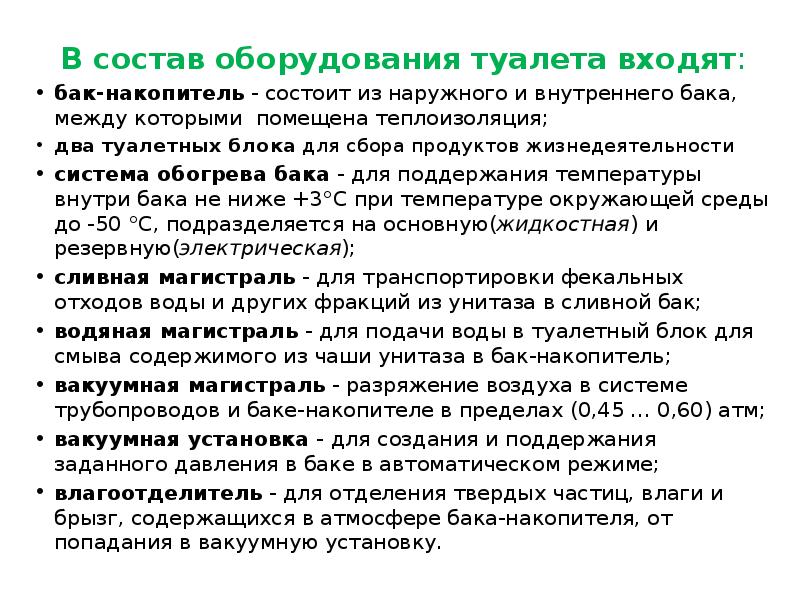

В состав оборудования туалета входят: В состав оборудования туалета входят: бак-накопитель - состоит из наружного и внутреннего бака, между которыми помещена теплоизоляция; два туалетных блока для сбора продуктов жизнедеятельности система обогрева бака - для поддержания температуры внутри бака не ниже +3°С при температуре окружающей среды до -50 °С, подразделяется на основную(жидкостная) и резервную(электрическая); сливная магистраль - для транспортировки фекальных отходов воды и других фракций из унитаза в сливной бак; водяная магистраль - для подачи воды в туалетный блок для смыва содержимого из чаши унитаза в бак-накопитель; вакуумная магистраль - разряжение воздуха в системе трубопроводов и баке-накопителе в пределах (0,45 … 0,60) атм; вакуумная установка - для создания и поддержания заданного давления в баке в автоматическом режиме; влагоотделитель - для отделения твердых частиц, влаги и брызг, содержащихся в атмосфере бака-накопителя, от попадания в вакуумную установку.

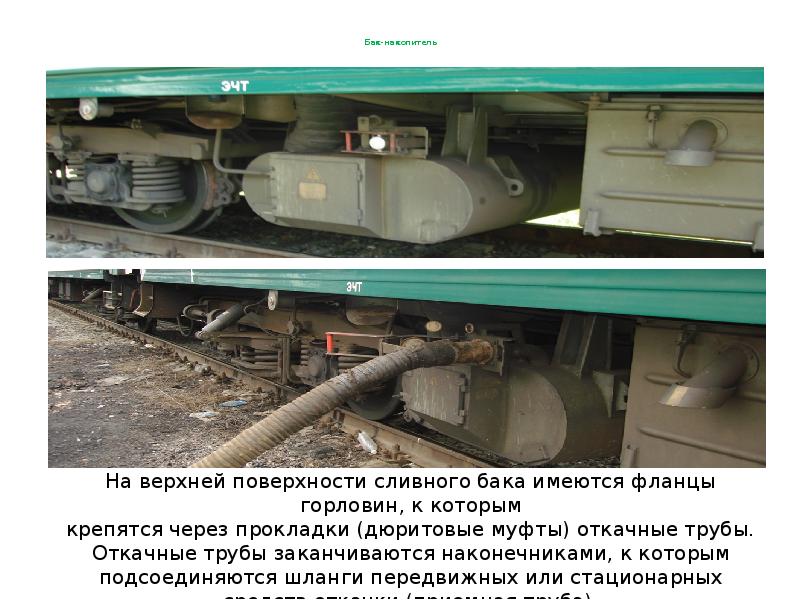

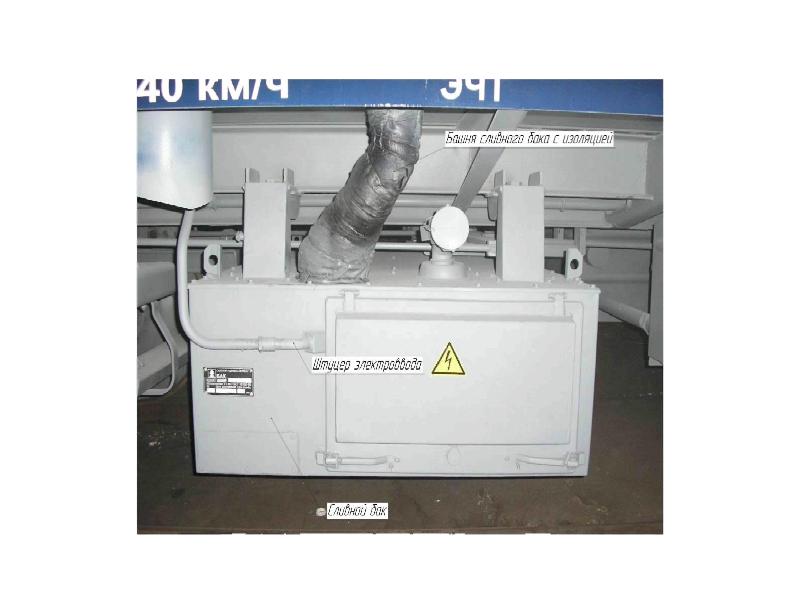

Бак-накопитель

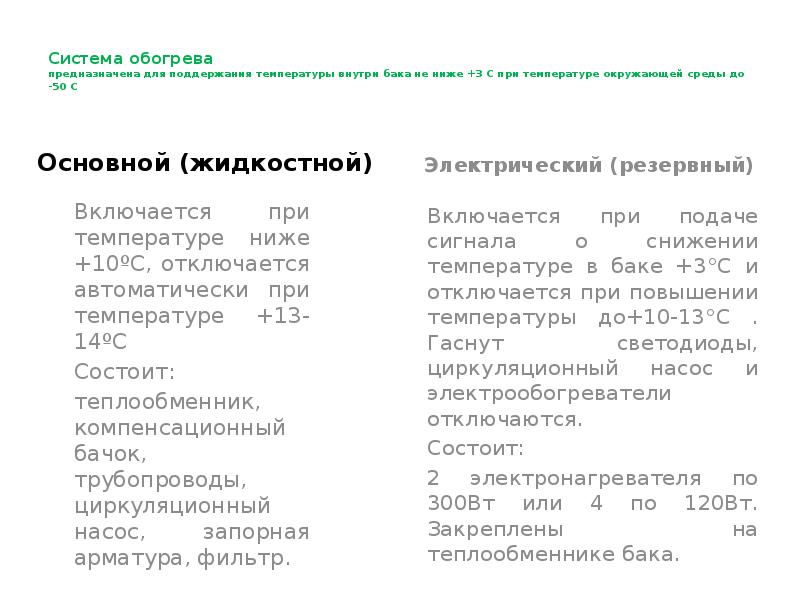

Система обогрева предназначена для поддержания температуры внутри бака не ниже +3 С при температуре окружающей среды до -50 С Основной (жидкостной)

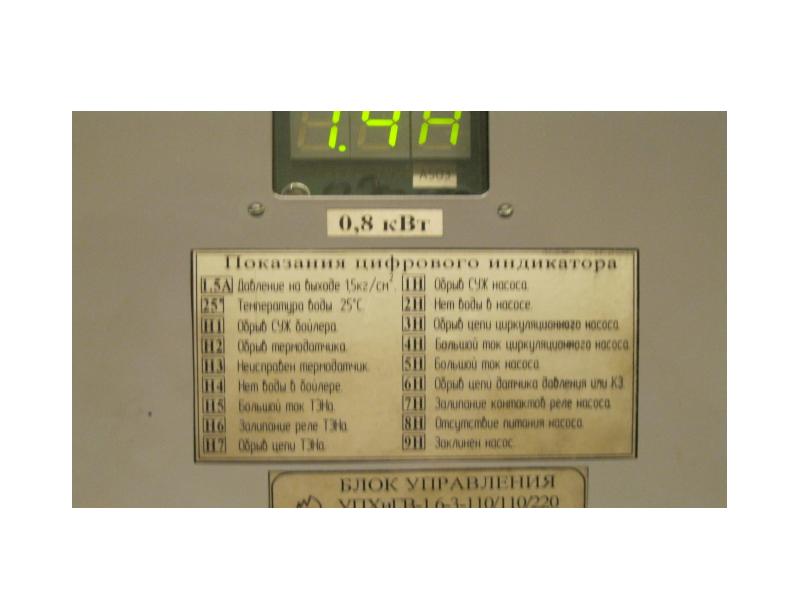

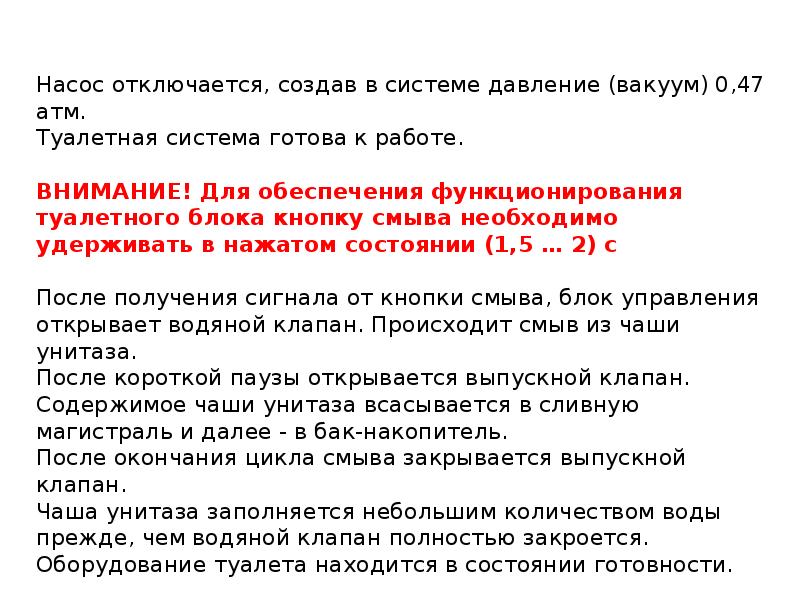

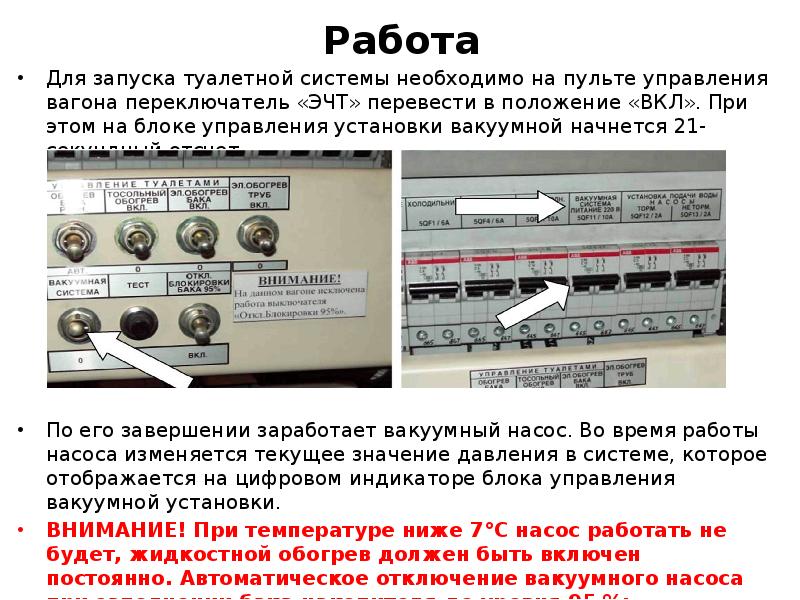

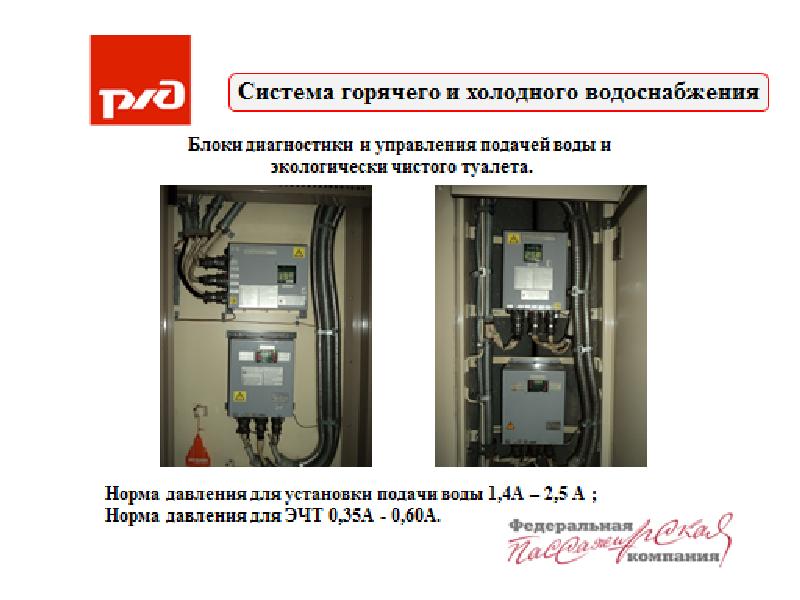

Работа Для запуска туалетной системы необходимо на пульте управления вагона переключатель «ЭЧТ» перевести в положение «ВКЛ». При этом на блоке управления установки вакуумной начнется 21-секундный отсчет. По его завершении заработает вакуумный насос. Во время работы насоса изменяется текущее значение давления в системе, которое отображается на цифровом индикаторе блока управления вакуумной установки. ВНИМАНИЕ! При температуре ниже 7°С насос работать не будет, жидкостной обогрев должен быть включен постоянно. Автоматическое отключение вакуумного насоса при заполнении бака-накопителя до уровня 95 %;

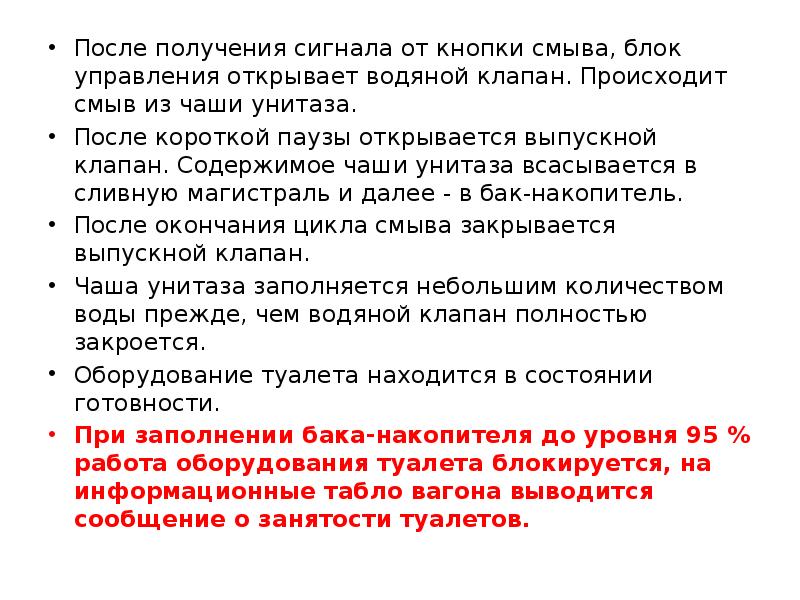

После получения сигнала от кнопки смыва, блок управления открывает водяной клапан. Происходит смыв из чаши унитаза. После получения сигнала от кнопки смыва, блок управления открывает водяной клапан. Происходит смыв из чаши унитаза. После короткой паузы открывается выпускной клапан. Содержимое чаши унитаза всасывается в сливную магистраль и далее - в бак-накопитель. После окончания цикла смыва закрывается выпускной клапан. Чаша унитаза заполняется небольшим количеством воды прежде, чем водяной клапан полностью закроется. Оборудование туалета находится в состоянии готовности. При заполнении бака-накопителя до уровня 95 % работа оборудования туалета блокируется, на информационные табло вагона выводится сообщение о занятости туалетов.

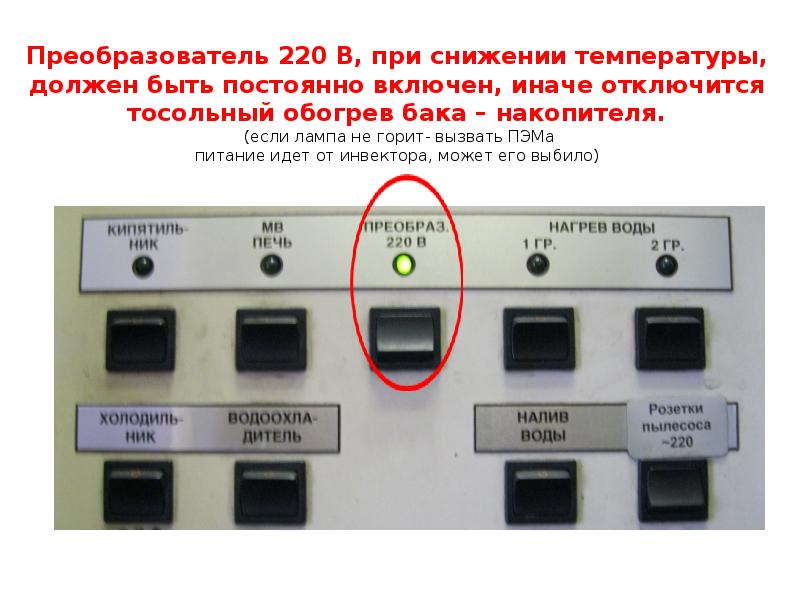

Преобразователь 220 В, при снижении температуры, должен быть постоянно включен, иначе отключится тосольный обогрев бака – накопителя. (если лампа не горит- вызвать ПЭМа питание идет от инвектора, может его выбило)

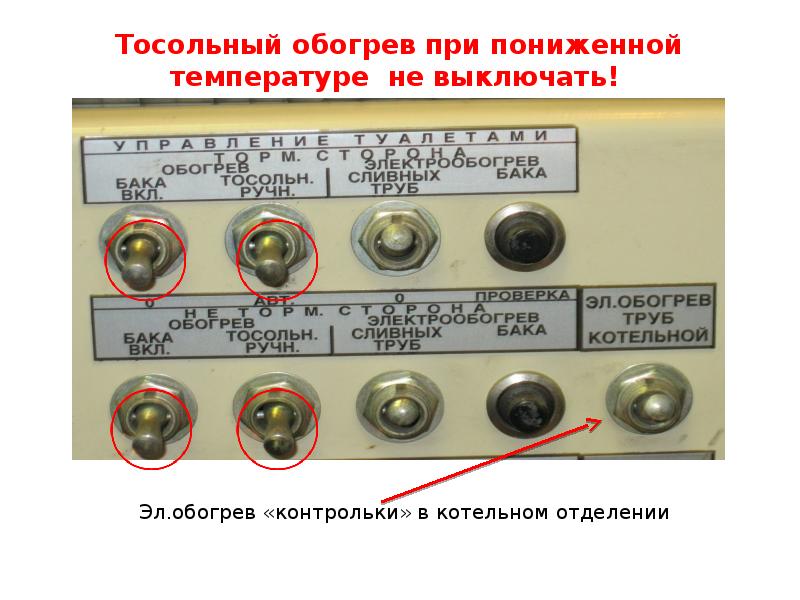

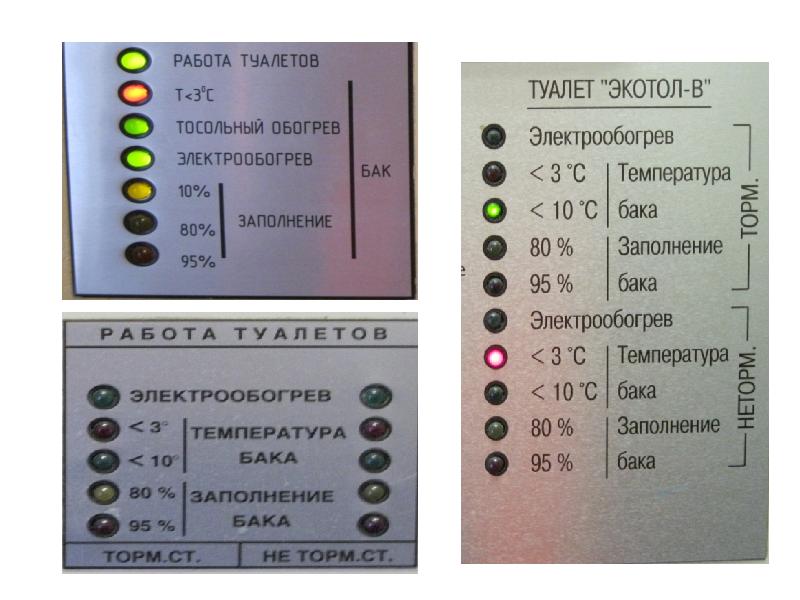

Тосольный обогрев при пониженной температуре не выключать!

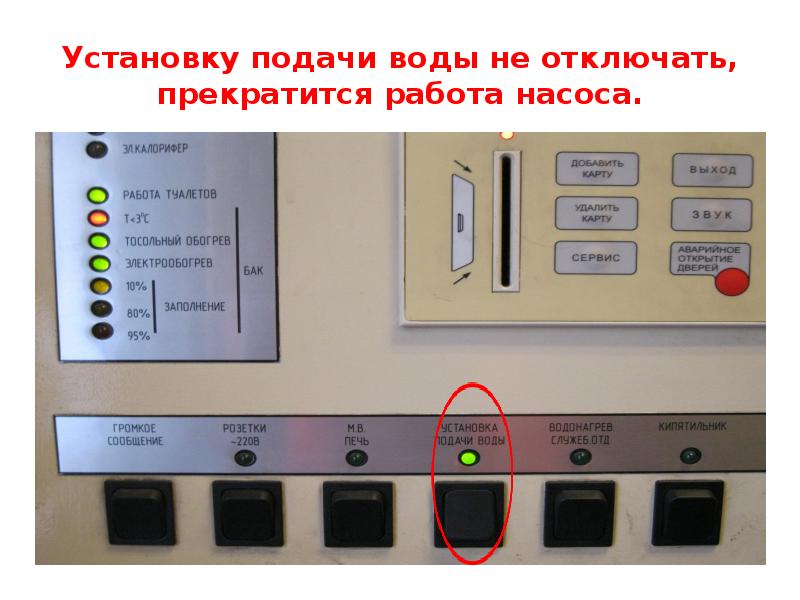

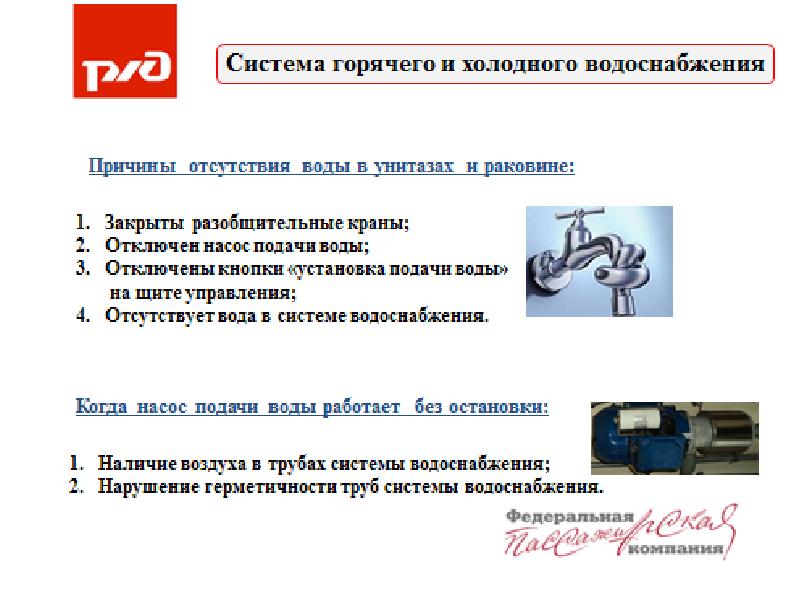

Установку подачи воды не отключать, прекратится работа насоса.

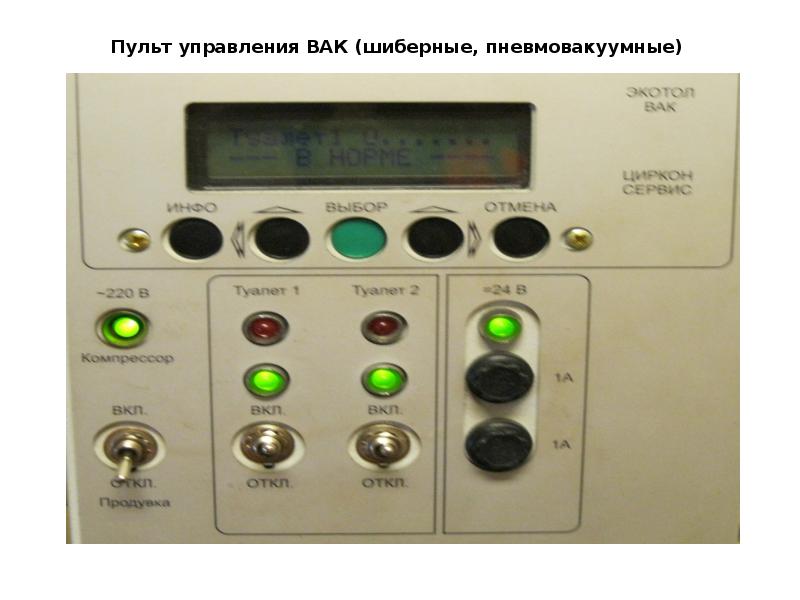

Пульт управления ВАК (шиберные, пневмовакуумные)

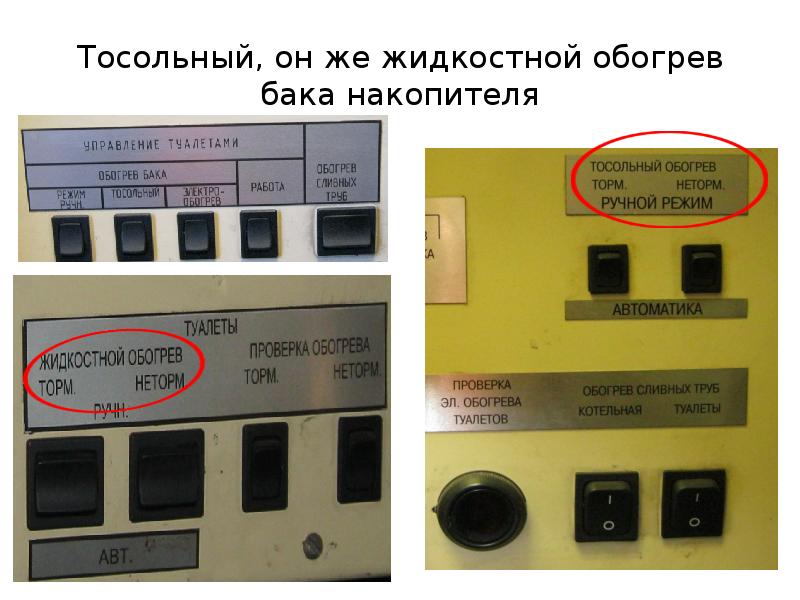

Тосольный, он же жидкостной обогрев бака накопителя

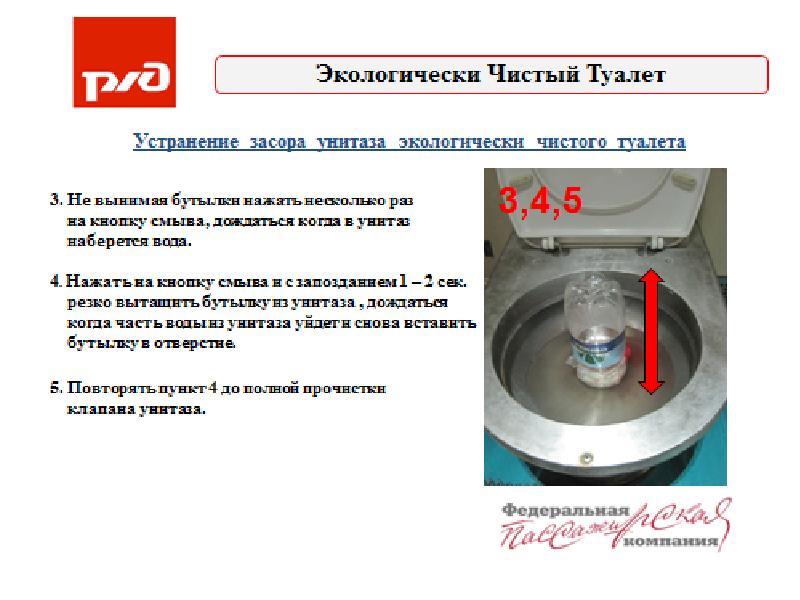

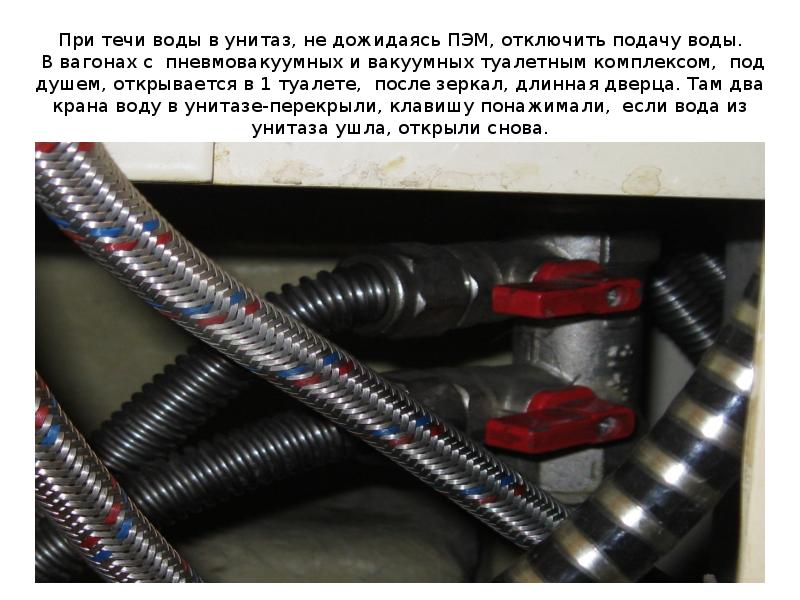

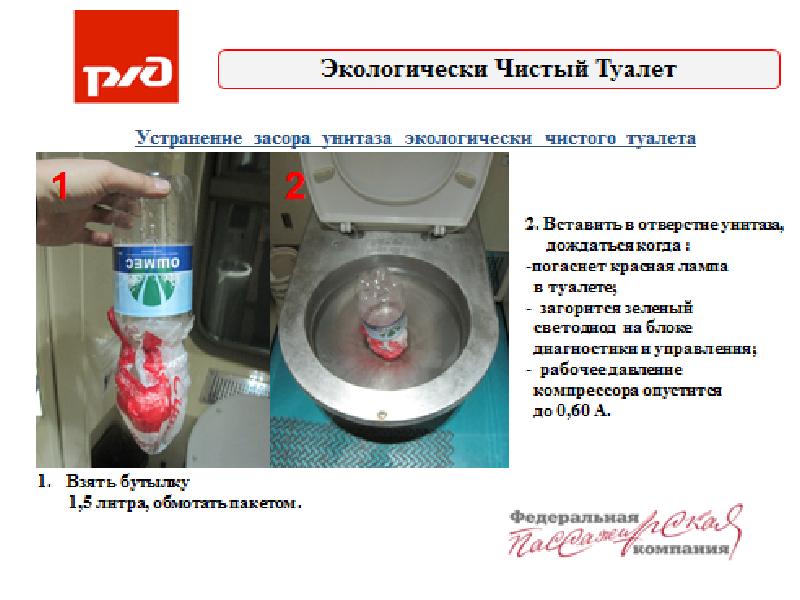

При течи воды в унитаз, не дожидаясь ПЭМ, отключить подачу воды. В вагонах с пневмовакуумных и вакуумных туалетным комплексом, под душем, открывается в 1 туалете, после зеркал, длинная дверца. Там два крана воду в унитазе-перекрыли, клавишу понажимали, если вода из унитаза ушла, открыли снова.

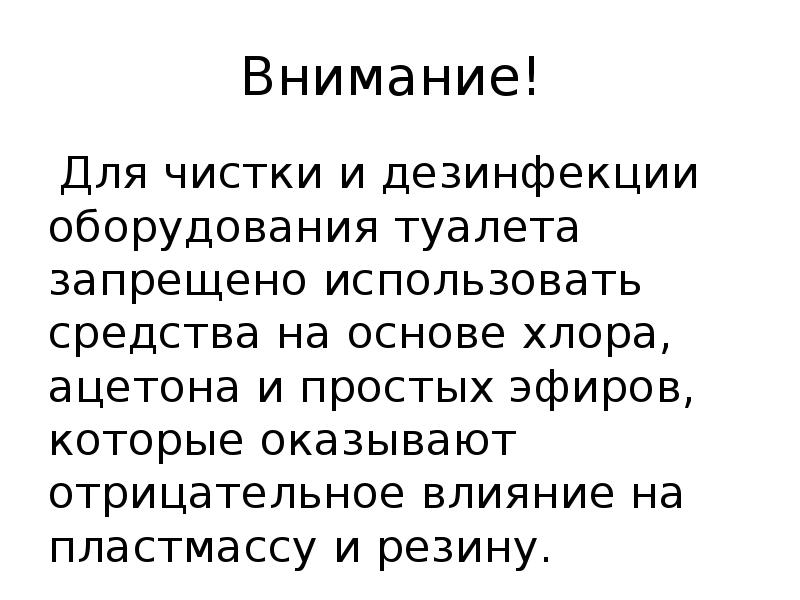

Внимание! Для чистки и дезинфекции оборудования туалета запрещено использовать средства на основе хлора, ацетона и простых эфиров, которые оказывают отрицательное влияние на пластмассу и резину.

Некоторые особенности обслуживания распределительных шкафов в новых вагонах

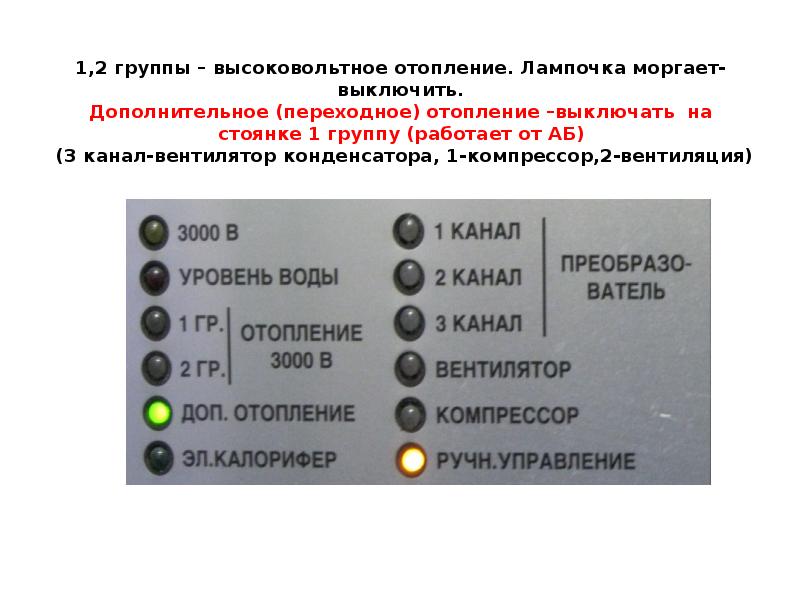

1,2 группы – высоковольтное отопление. Лампочка моргает-выключить. Дополнительное (переходное) отопление –выключать на стоянке 1 группу (работает от АБ) (3 канал-вентилятор конденсатора, 1-компрессор,2-вентиляция)

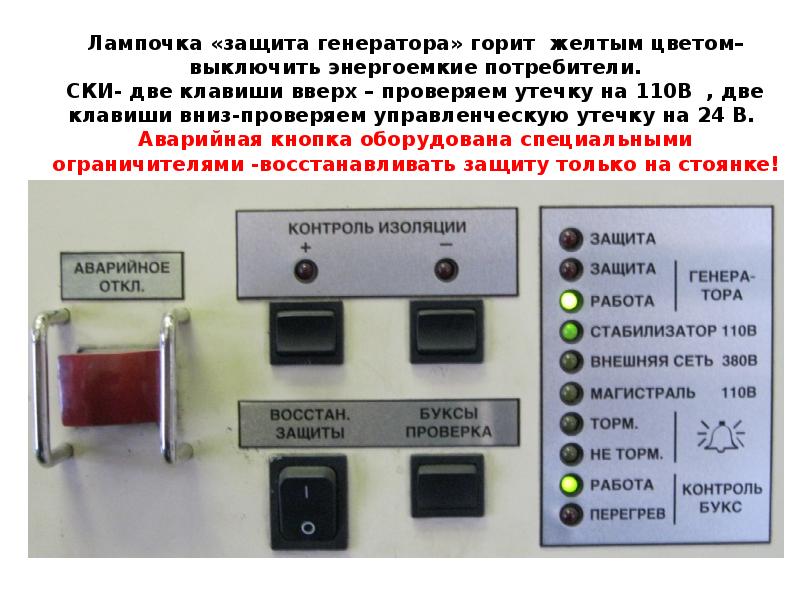

Лампочка «защита генератора» горит желтым цветом– выключить энергоемкие потребители. СКИ- две клавиши вверх – проверяем утечку на 110В , две клавиши вниз-проверяем управленческую утечку на 24 В. Аварийная кнопка оборудована специальными ограничителями -восстанавливать защиту только на стоянке!

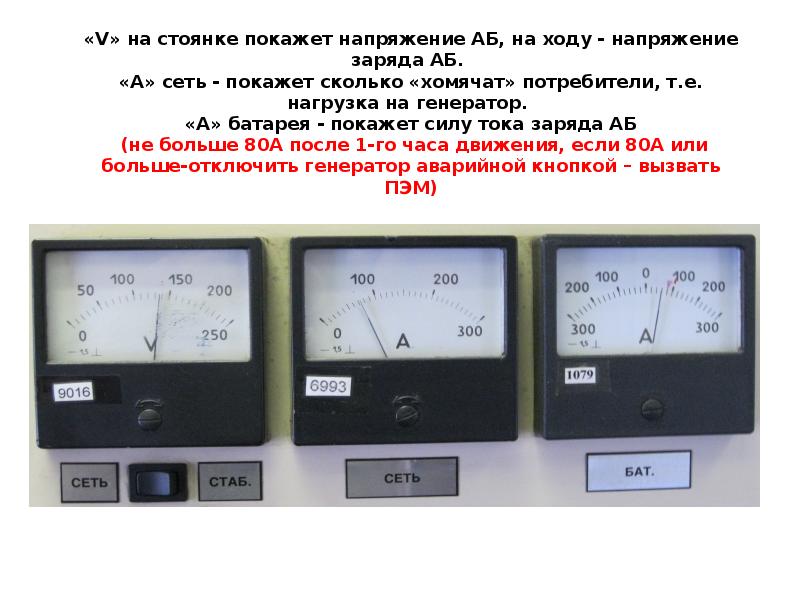

«V» на стоянке покажет напряжение АБ, на ходу - напряжение заряда АБ. «А» сеть - покажет сколько «хомячат» потребители, т.е. нагрузка на генератор. «А» батарея - покажет силу тока заряда АБ (не больше 80А после 1-го часа движения, если 80А или больше-отключить генератор аварийной кнопкой – вызвать ПЭМ)

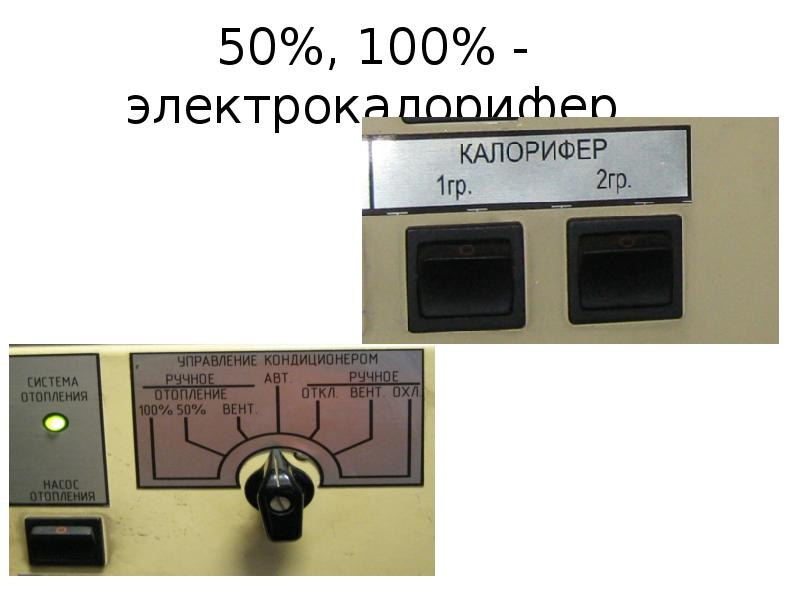

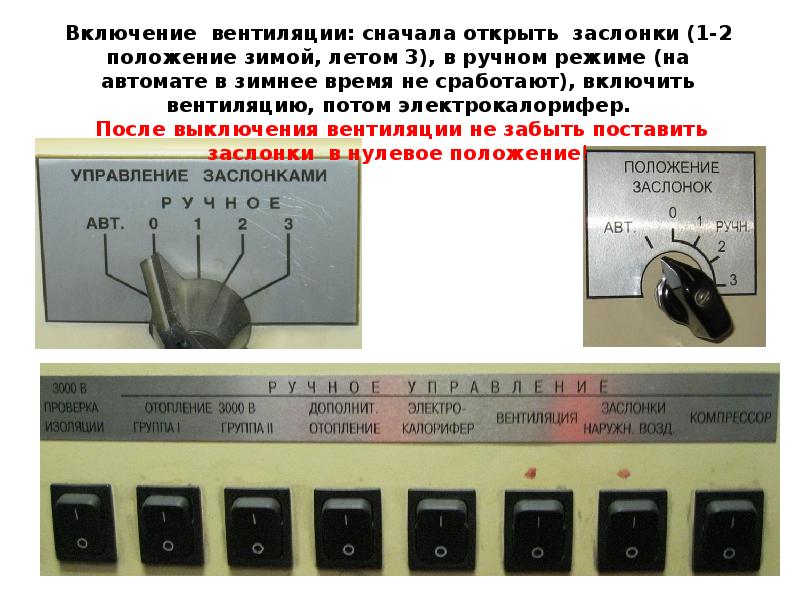

50%, 100% - электрокалорифер

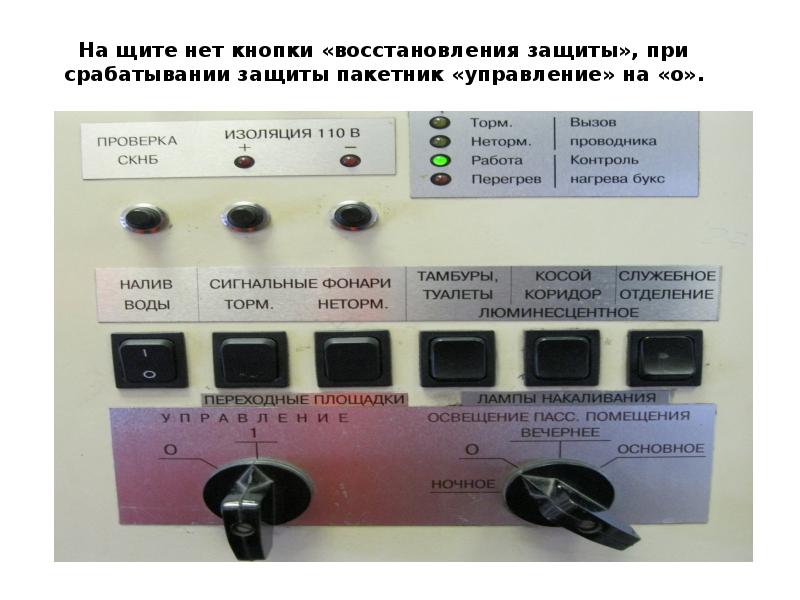

На щите нет кнопки «восстановления защиты», при срабатывании защиты пакетник «управление» на «о».

ЭВАК-2000Р,2005
