Слайд 1
Описание слайда:
Вакуумный выключатель типа ВВТЭ-10-10/630У2

Слайд 2
Описание слайда:
На раме (8) с помощью изоляционных каркасов (11) укреплены три дугогасительные вакуумные камеры (6). Вывод подвижного контакта (5) с помощью гибкой связи (4) соединен с верхним контактным ножом (1), укрепленным на изоляционной балке (2). Неподвижный контакт камеры связан с нижним ножом (7). Электромагнитный привод (13) через систему тяг и изолированную плиту (14) связан с подвижными контактами. Конечное контактное нажатие обеспечивают пружины (3). Стальная перегородка (10) предназначена для защиты постоянных магнитов, находящихся в приводе, от влияния электромагнитных полей главных цепей выключателя. Выключатель закрыт передней крышкой (12) с окнами для наблюдения за механическим указателем включенного и отключенного положений и счетчиком числа циклов ВО. Заземление осуществляется с помощью бобышки (9).

Слайд 3
Описание слайда:
Рассмотренный выключатель рассчитан на 2000 операций ВО при номинальном токе и 50 операций при токе КЗ 10кА. Полное время отключения 0,05с. Преимущества вакуумных выключателей: небольшие габариты; простота конструкции; взрывобезопасность; малое время отключения (0,05—0,075 с); высокая скорость восстановления прочности дугогасительного промежутка; удобны для отключения емкостной нагрузки; бесшумная работа; нет выброса в атмосферу; полная герметизация дугогасительного устройства; значительный ресурс при коммутации номинального тока (30—50) 103 коммутаций.

Слайд 4
Описание слайда:
Недостатки выключателя: вблизи нуля тока наблюдается срез тока, в результате чего возникают перенапряжения, опасные для коммутируемого оборудования; для борьбы с перенапряжениями необходимо применять RC цепочки либо ограничители перенапряжений (ОПН), или использовать вакуумные выключатели с электромеханическим способом устранения перенапряжения; в выключателях на напряжение номинальное >35 кВ требуется несколько камер соединять последовательно. Учитывая небольшой ход подвижного контакта и необходимость разведения всех контактов одновременно, требуется точная регулировка момента размыкания всех контактов.

Слайд 5
Описание слайда:
СВОЙСТВА МАТЕРИАЛОВ ПРИМЕНЯЕМЫХ ДЛЯ ИЗГОТОВЛЕНИЯ АППАРАТА КЕРАМИЧЕСКИЙ КОРПУС Керамика с низкой диэлектрической проницаемостью. Эта группа материалов содержит в виде основной кристаллической фазы кварц, корунд, муллит, цельзиан, клиноэнстатит, форстерит, шпинель, периклаз, анортит, волластонит и циркон. Высокоглиноземистая керамика (алюминоксид) в основном состоит из окиси алюминия (глинозема) А13О3. Этот материал, требующий сложной технологии изготовления с весьма высокой температурой обжига (до 1750°С), обладает высокой нагревостойкостью (рабочая температура до 1600°С), высоким ρ и малым tgδ при повышенных температурах, чрезвычайно высокой механической прочностью и теплопроводностью (его теплопроводность в 10—20 раз выше, чем у фарфора. Значение алюминоксида— порядка 10.

Слайд 6
Описание слайда:
СТАЛЬНЫЕ ТОРСОВЫЕ ФЛАНЦЫ И СТАЛЬНОЙ РЕБРИСТЫЙ СИЛЬФОН Сталь как наиболее дешевый и доступный металл, обладающий к тому же высокой механической прочностью, представляет большой интерес для использования в качестве проводникового материала. Однако даже чистое железо имеет значительно более высокое сравнительно с медью и алюминием удельное сопротивление р (порядка 0,1 мкОм*м); значение р стали, т. е. железа с примесью углерода и других элементов, еще выше. При переменном токе в стали как в ферромагнитном материале заметно сказывается поверхностный эффект, почему в соответствии с известными законами электротехники активное сопротивление стальных проводников переменному току выше, чем постоянному току. Кроме того, при переменном токе в стальных проводниках появляются потери мощности на гистерезис.

Слайд 7
Описание слайда:
Медные контактные стержни. Преимущества меди, обеспечивающие ей широкое применение в качестве проводникового материала, следующие: 1) малое удельное сопротивление (из всех металлов только серебро имеет несколько меньшее удельное сопротивление, чем медь); 2) достаточно высокая механическая прочность; 3) удовлетворительная в большинстве случаев применения стойкость по отношению к коррозии (медь окисляется на воздухе даже в условиях высокой влажности значительно медленнее, чем, например, железо; интенсивное окисление меди происходит только при повышенных температурах, зависимости скорости окисления некоторых металлов от температуры окружающего воздуха представлены на рисунке 4; 4) хорошая обрабатываемость: медь прокатывается в листы, ленты и протягивается в проволоку, толщина которой может быть доведена до тысячных долей миллиметра; 5)относительная легкость пайки и сварки.

Слайд 8
Описание слайда:
По стандарту ГОСТ 2.316-38 По стандарту ГОСТ 2.316-38 ВВТЭ-10-10/630У2 – Выключатель Вакуумный Трехполюсный Электромагнитный привод. 10 – номинальное напряжение в кВ, 10 – номинальный ток отключения в кА, 630 – номинальный ток в А, У2 – климатическое исполнение (Окружающая среда невзрывоопасная, атмосфера типа II ( промышленная)).

Слайд 9
Описание слайда:
Элегазовый выключатель

Слайд 10
Описание слайда:

Слайд 11
Описание слайда:

Слайд 12
Описание слайда:

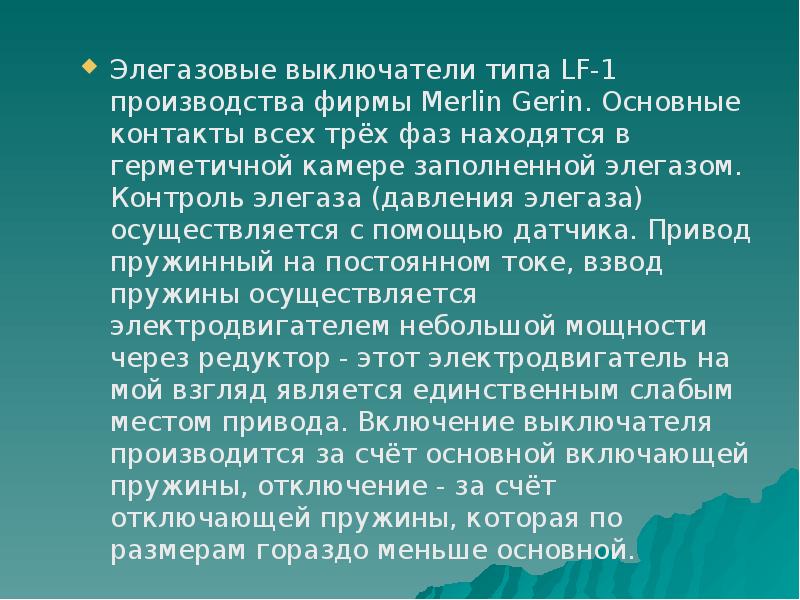

Элегазовые выключатели типа LF-1 производства фирмы Merlin Gerin. Основные контакты всех трёх фаз находятся в герметичной камере заполненной элегазом. Контроль элегаза (давления элегаза) осуществляется с помощью датчика. Привод пружинный на постоянном токе, взвод пружины осуществляется электродвигателем небольшой мощности через редуктор - этот электродвигатель на мой взгляд является единственным слабым местом привода. Включение выключателя производится за счёт основной включающей пружины, отключение - за счёт отключающей пружины, которая по размерам гораздо меньше основной. Элегазовые выключатели типа LF-1 производства фирмы Merlin Gerin. Основные контакты всех трёх фаз находятся в герметичной камере заполненной элегазом. Контроль элегаза (давления элегаза) осуществляется с помощью датчика. Привод пружинный на постоянном токе, взвод пружины осуществляется электродвигателем небольшой мощности через редуктор - этот электродвигатель на мой взгляд является единственным слабым местом привода. Включение выключателя производится за счёт основной включающей пружины, отключение - за счёт отключающей пружины, которая по размерам гораздо меньше основной.
