Выполнил: ст. гр. МТМ-15-01 Косачев В.В. Проверил: проф. Ходырев презентация

Выполнил: ст. гр. МТМ-15-01 Косачев В.В. Проверил: проф. Ходырев А.И.

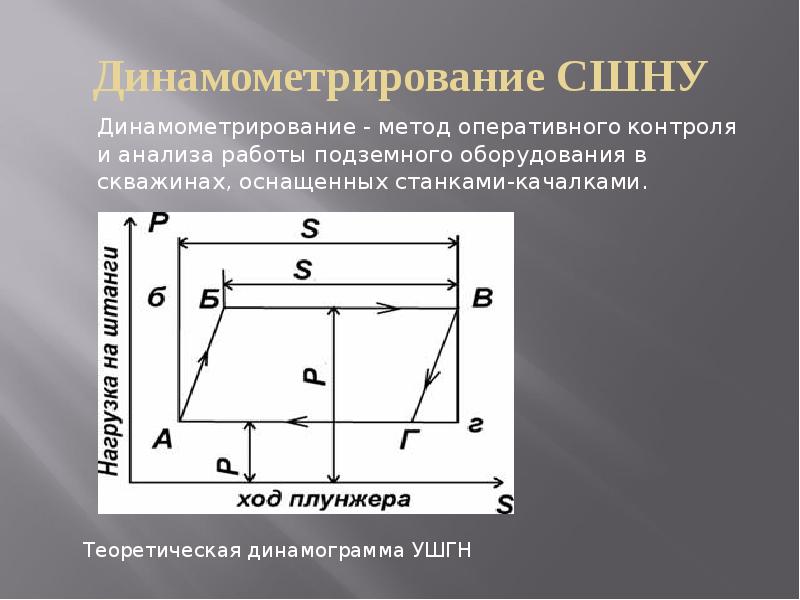

Динамометрирование СШНУ Динамометрирование - метод оперативного контроля и анализа работы подземного оборудования в скважинах, оснащенных станками-качалками.

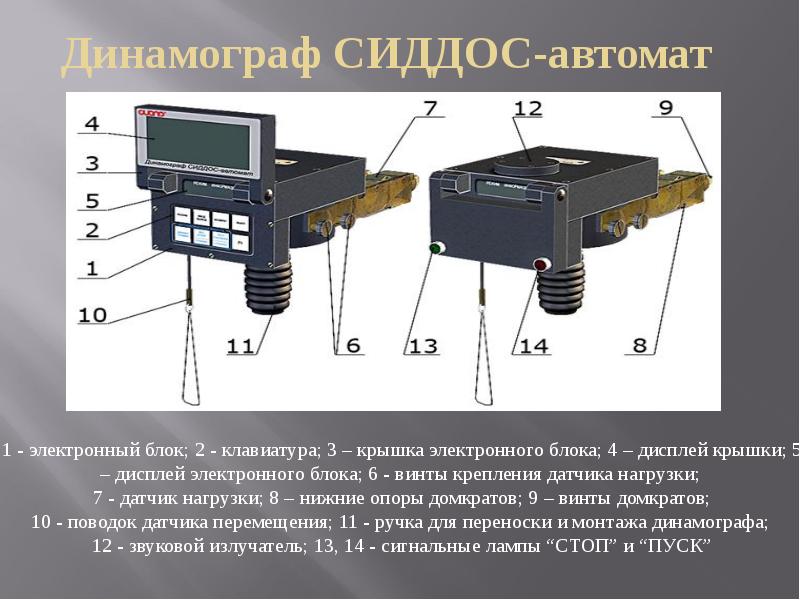

Динамограф СИДДОС-автомат

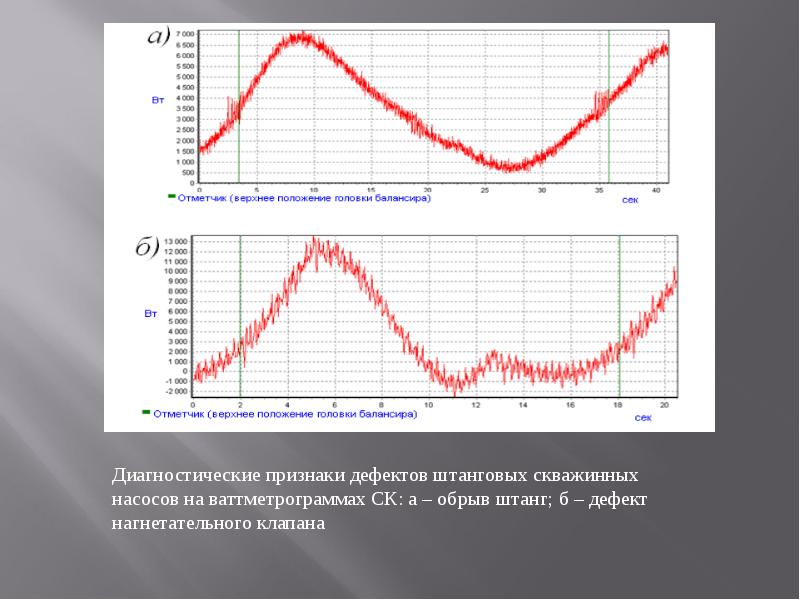

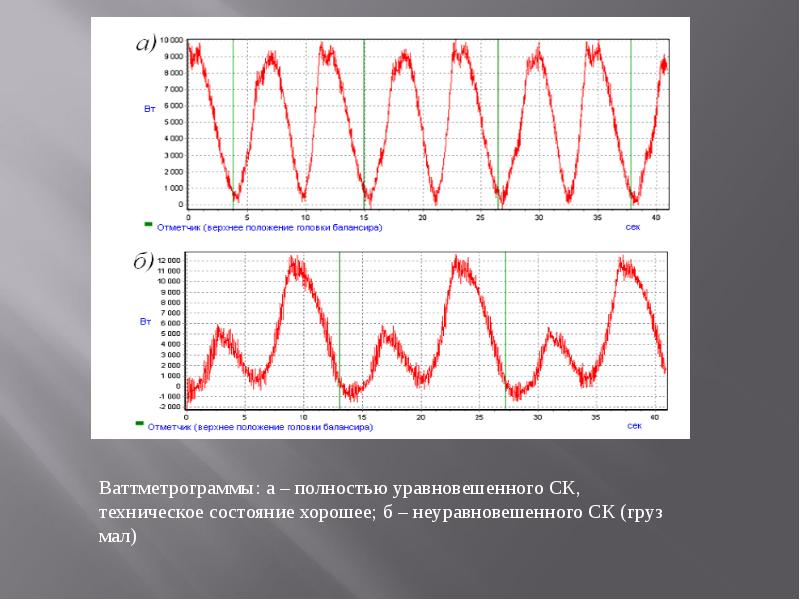

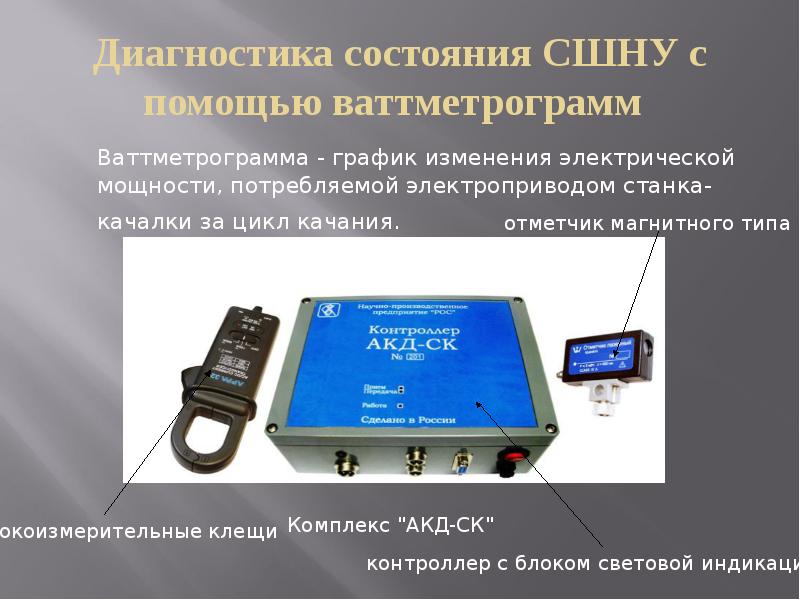

Диагностика состояния СШНУ с помощью ваттметрограмм Ваттметрограмма - график изменения электрической мощности, потребляемой электроприводом станка-качалки за цикл качания.

Неразрушающие методы контроля

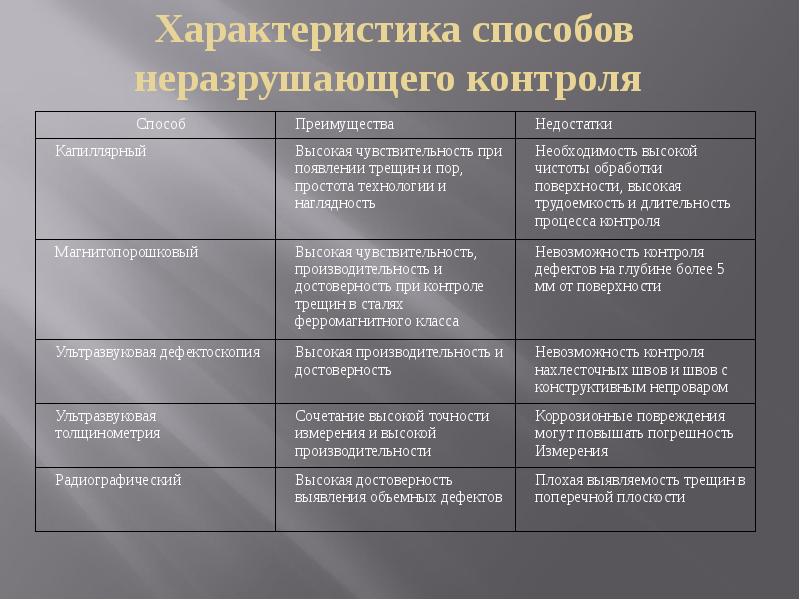

Характеристика способов неразрушающего контроля

Диагностика основных узлов станка-качалки

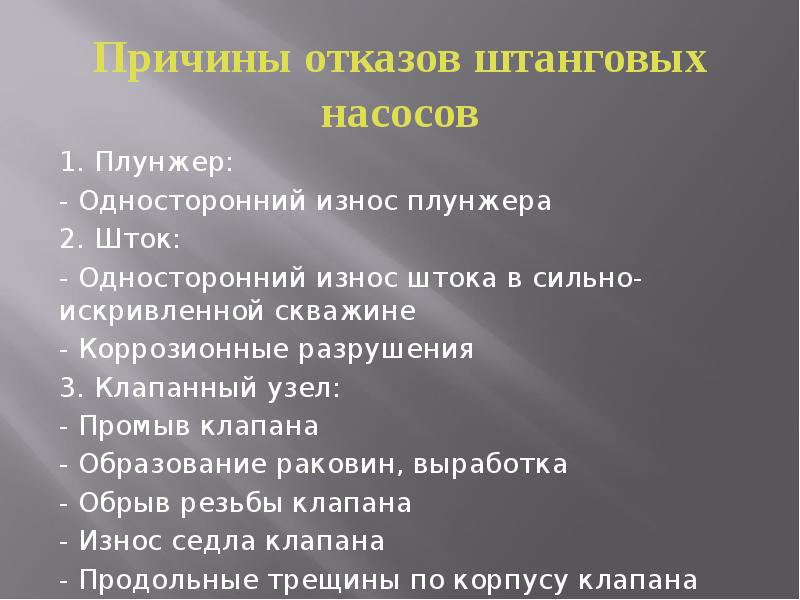

1. Плунжер: 1. Плунжер: - Односторонний износ плунжера 2. Шток: - Односторонний износ штока в сильно-искривленной скважине - Коррозионные разрушения 3. Клапанный узел: - Промыв клапана - Образование раковин, выработка - Обрыв резьбы клапана - Износ седла клапана - Продольные трещины по корпусу клапана

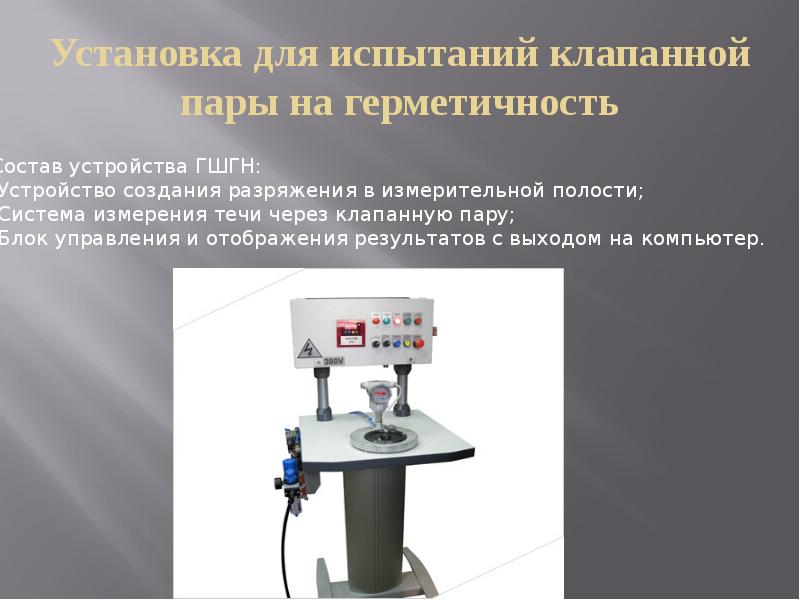

Установка для испытаний клапанной пары на герметичность

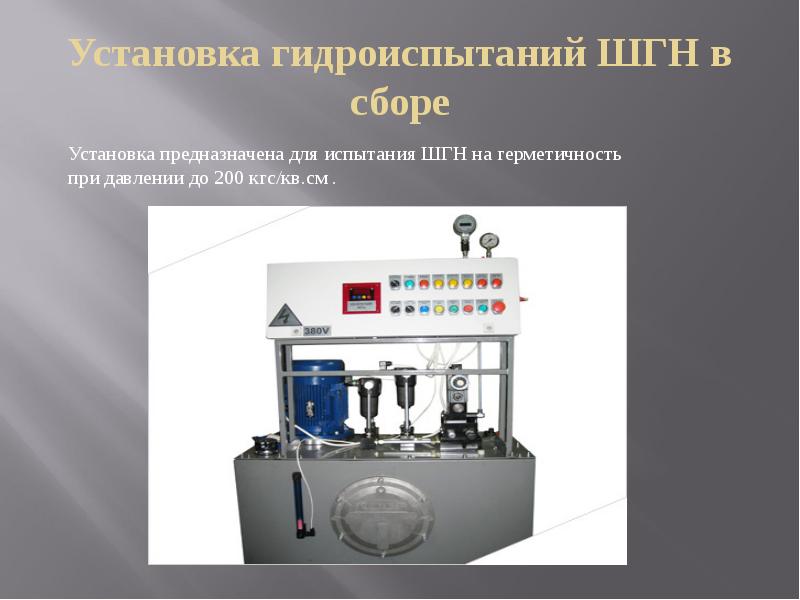

Установка гидроиспытаний ШГН в сборе

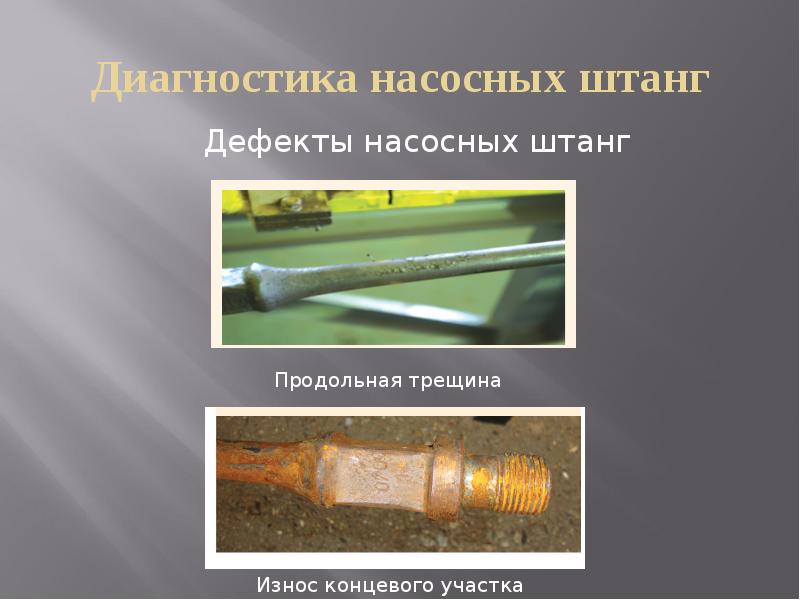

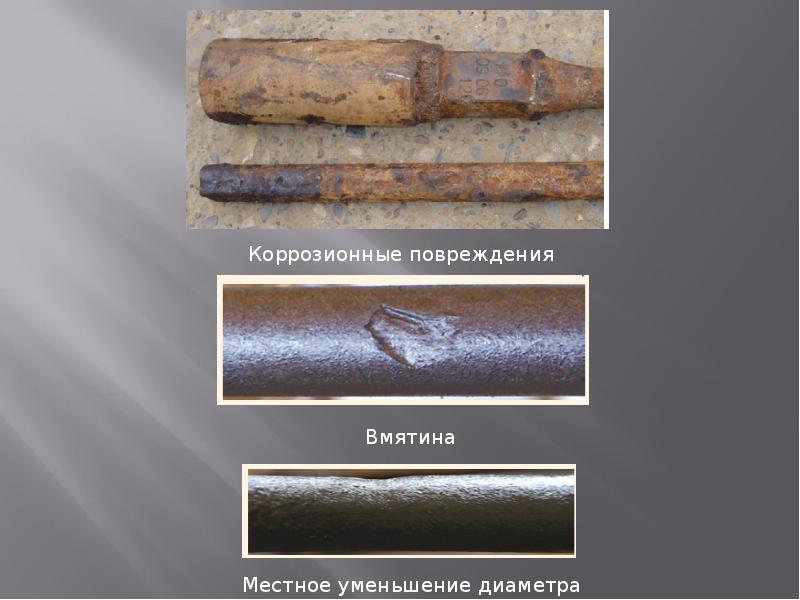

Диагностика насосных штанг

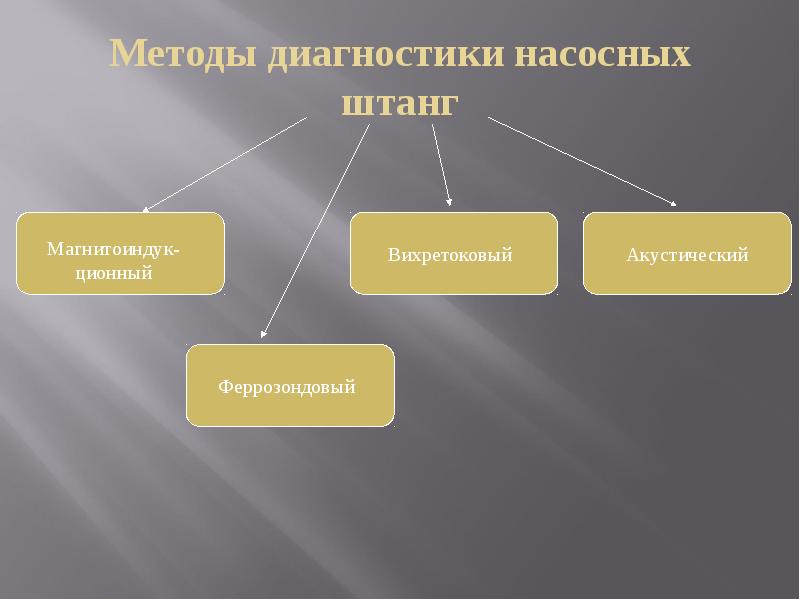

Методы диагностики насосных штанг

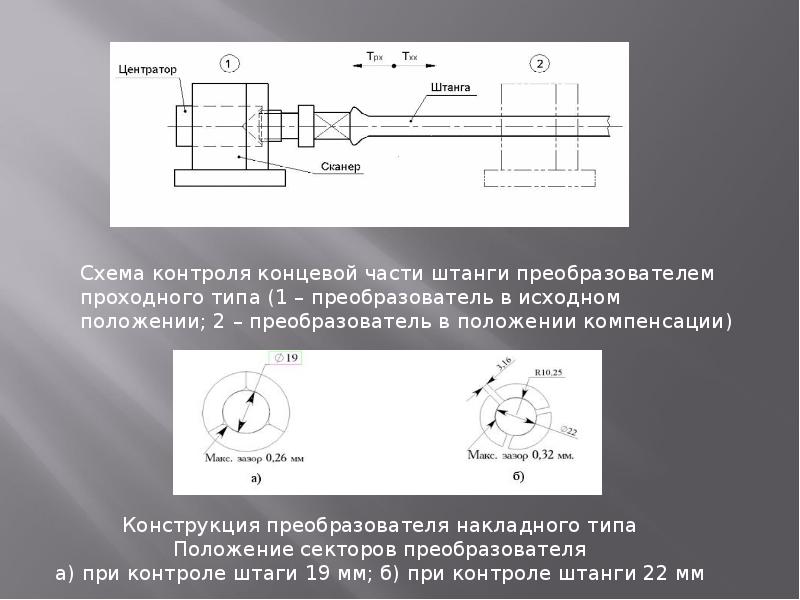

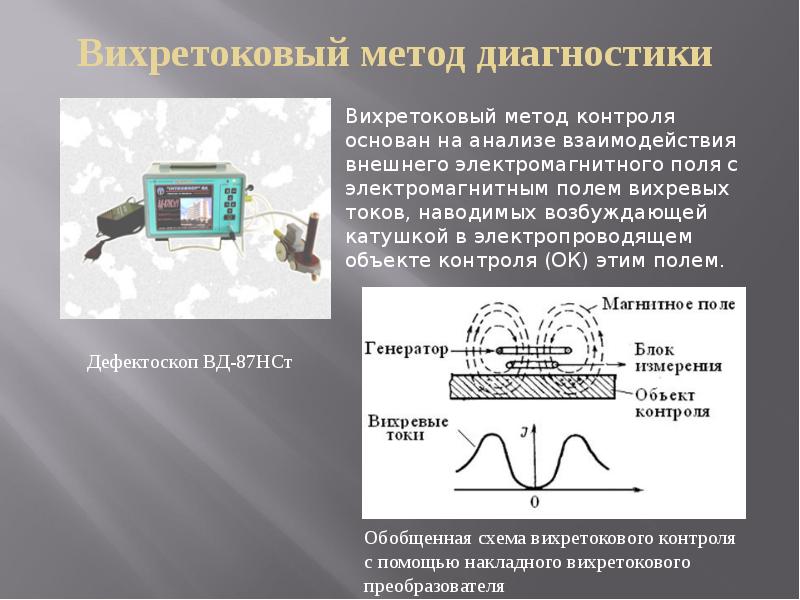

Вихретоковый метод диагностики

Акустический метод контроля насосных штанг

Вибродиагностика станка-качалки

Схема расположения датчиков измерения вибрации

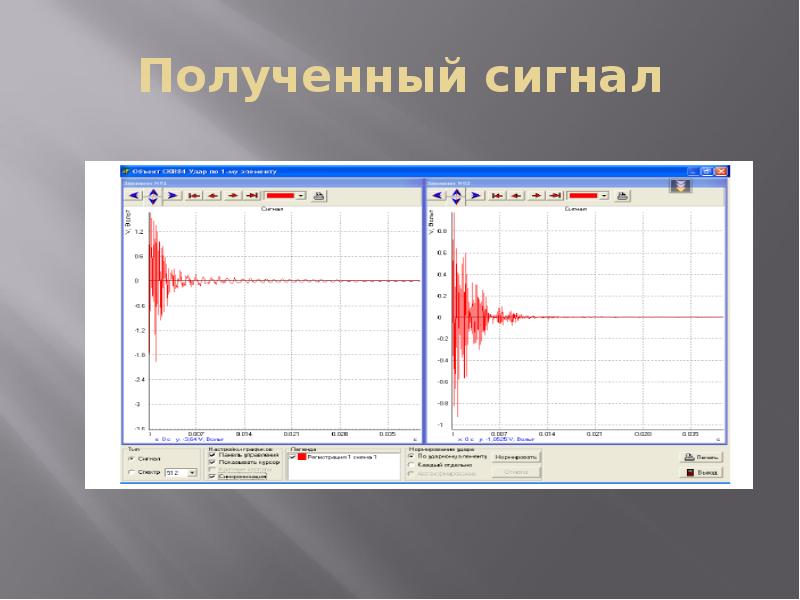

Полученный сигнал
