Занятие проводит: профессор кафедры ТСП ВА МВД России полковник полиции презентация

ТЕМА «Чтение топографических карт»

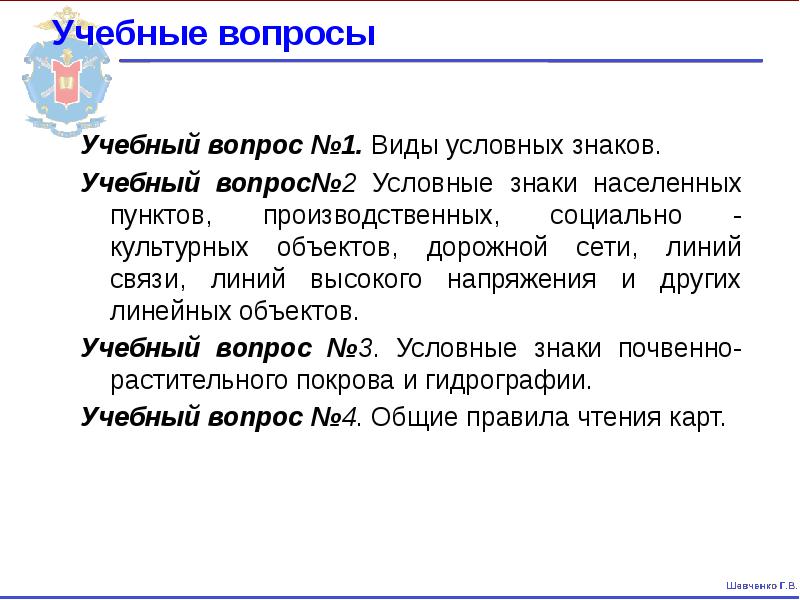

Учебные вопросы Учебный вопрос №1. Виды условных знаков. Учебный вопрос№2 Условные знаки населенных пунктов, производственных, социально - культурных объектов, дорожной сети, линий связи, линий высокого напряжения и других линейных объектов. Учебный вопрос №3. Условные знаки почвенно-растительного покрова и гидрографии. Учебный вопрос №4. Общие правила чтения карт.

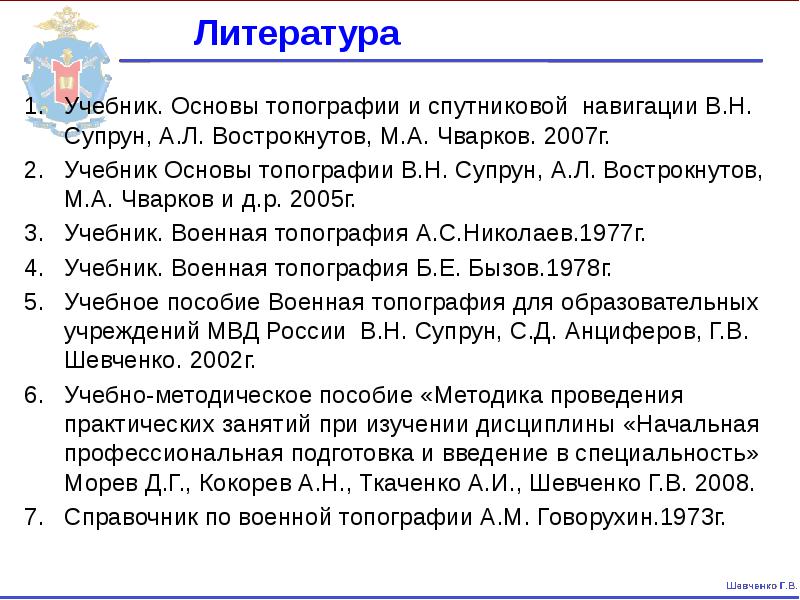

Литература Учебник. Основы топографии и спутниковой навигации В.Н. Супрун, А.Л. Вострокнутов, М.А. Чварков. 2007г. Учебник Основы топографии В.Н. Супрун, А.Л. Вострокнутов, М.А. Чварков и д.р. 2005г. Учебник. Военная топография А.С.Николаев.1977г. Учебник. Военная топография Б.Е. Бызов.1978г. Учебное пособие Военная топография для образовательных учреждений МВД России В.Н. Супрун, С.Д. Анциферов, Г.В. Шевченко. 2002г. Учебно-методическое пособие «Методика проведения практических занятий при изучении дисциплины «Начальная профессиональная подготовка и введение в специальность» Морев Д.Г., Кокорев А.Н., Ткаченко А.И., Шевченко Г.В. 2008. Справочник по военной топографии А.М. Говорухин.1973г.

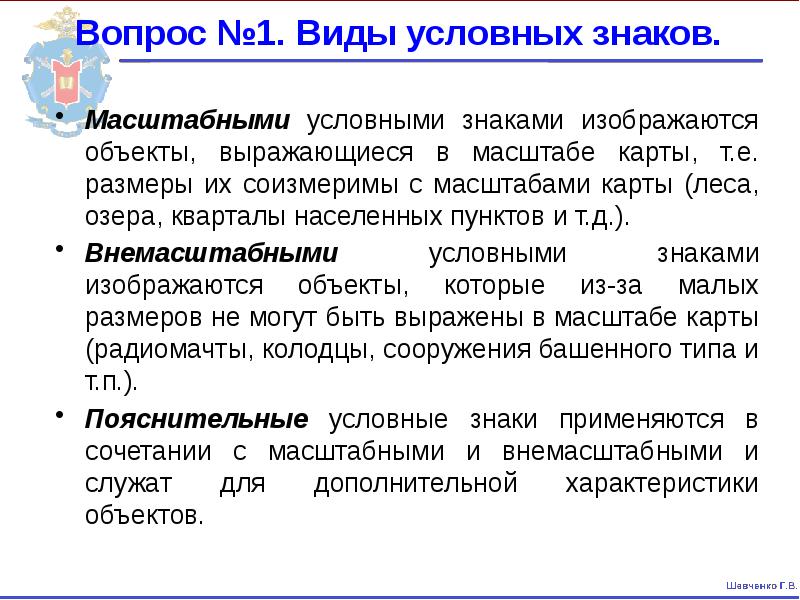

Масштабными условными знаками изображаются объекты, выражающиеся в масштабе карты, т.е. размеры их соизмеримы с масштабами карты (леса, озера, кварталы населенных пунктов и т.д.). Масштабными условными знаками изображаются объекты, выражающиеся в масштабе карты, т.е. размеры их соизмеримы с масштабами карты (леса, озера, кварталы населенных пунктов и т.д.). Внемасштабными условными знаками изображаются объекты, которые из-за малых размеров не могут быть выражены в масштабе карты (радиомачты, колодцы, сооружения башенного типа и т.п.). Пояснительные условные знаки применяются в сочетании с масштабными и внемасштабными и служат для дополнительной характеристики объектов.

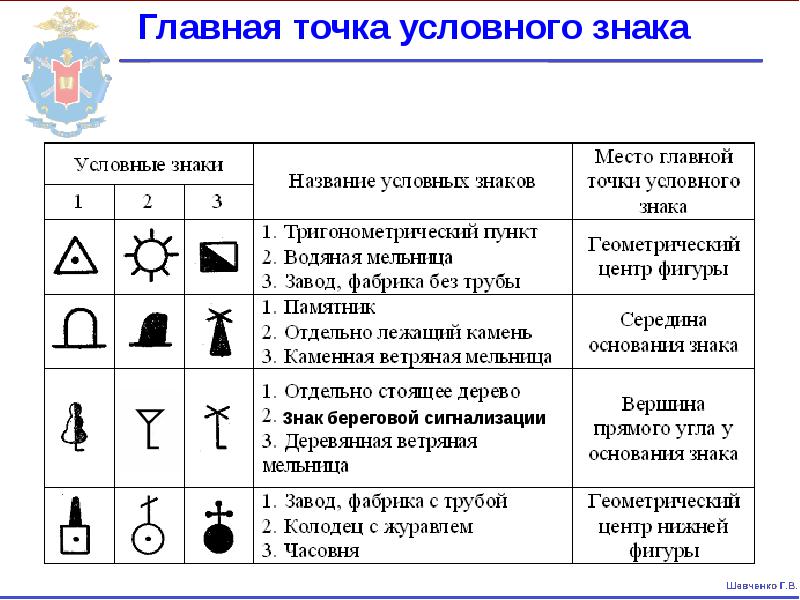

Главная точка условного знака

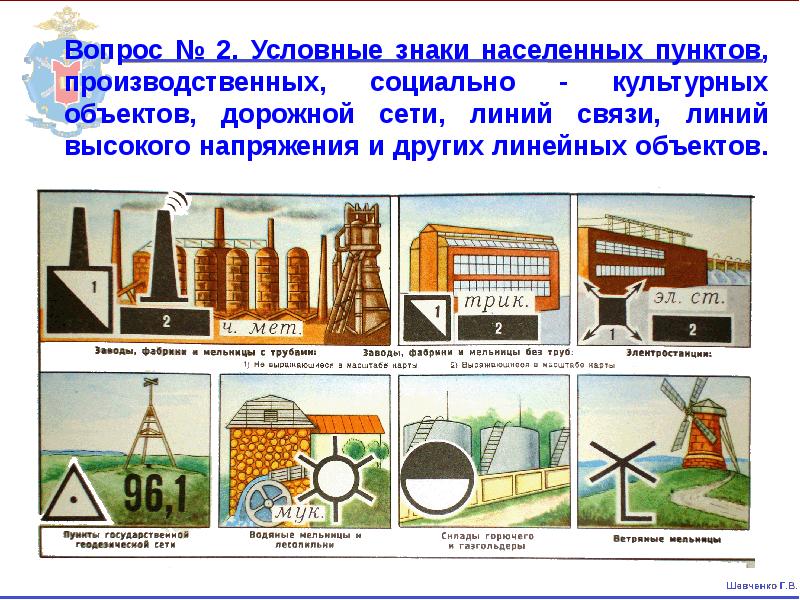

Вопрос № 2. Условные знаки населенных пунктов, производственных, социально - культурных объектов, дорожной сети, линий связи, линий высокого напряжения и других линейных объектов.

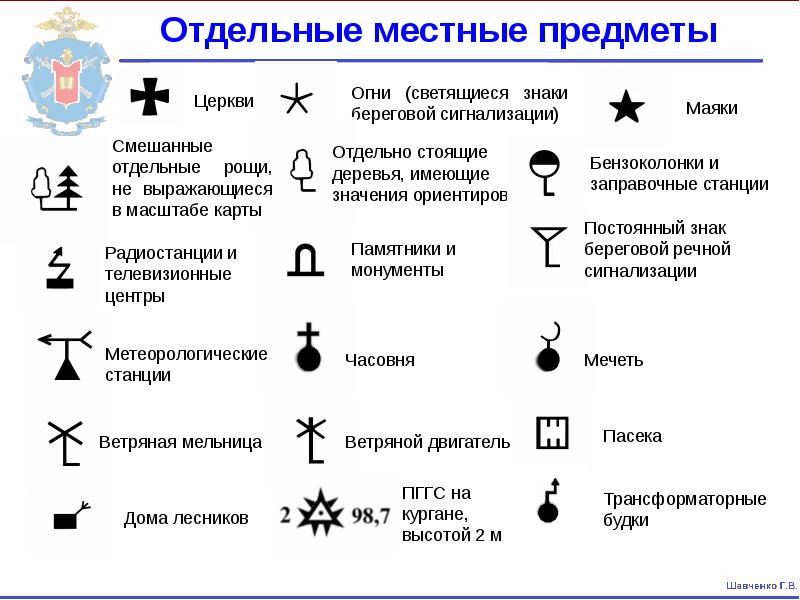

Отдельные местные предметы

Отдельные местные предметы

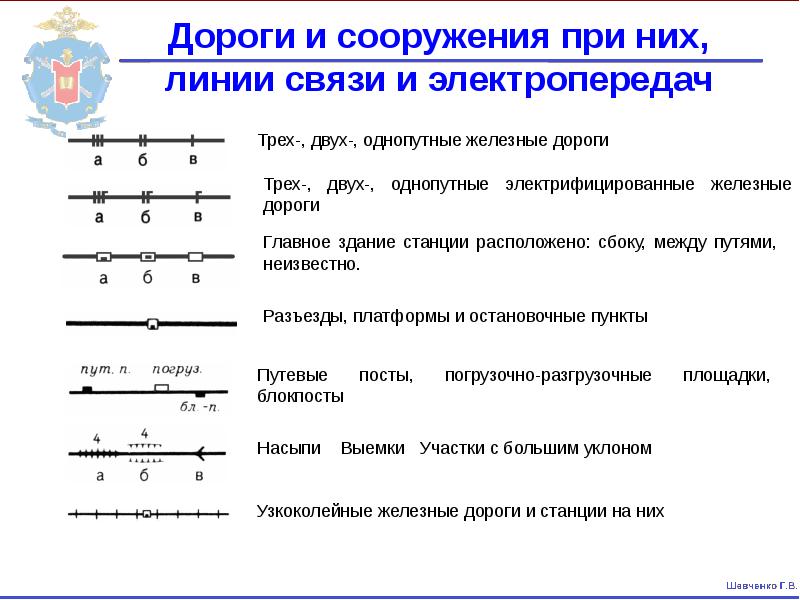

Дороги и сооружения при них, линии связи и электропередач

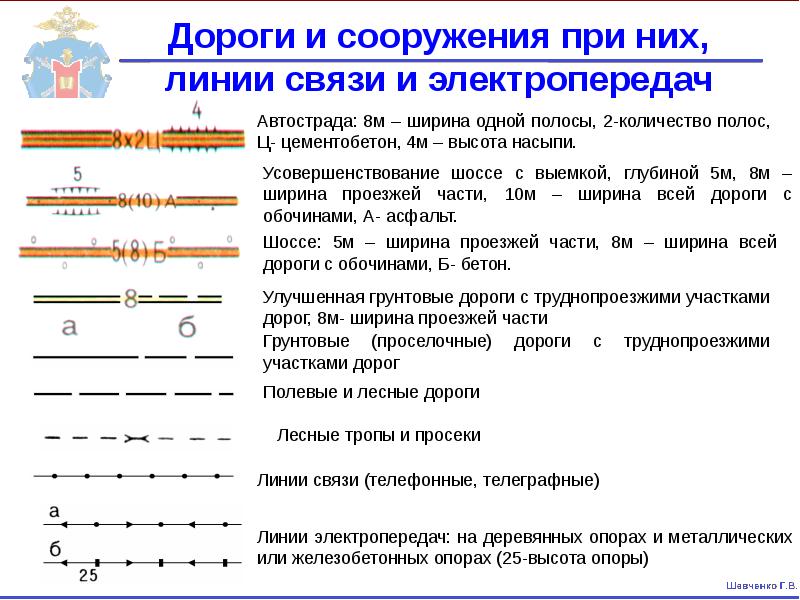

Дороги и сооружения при них, линии связи и электропередач

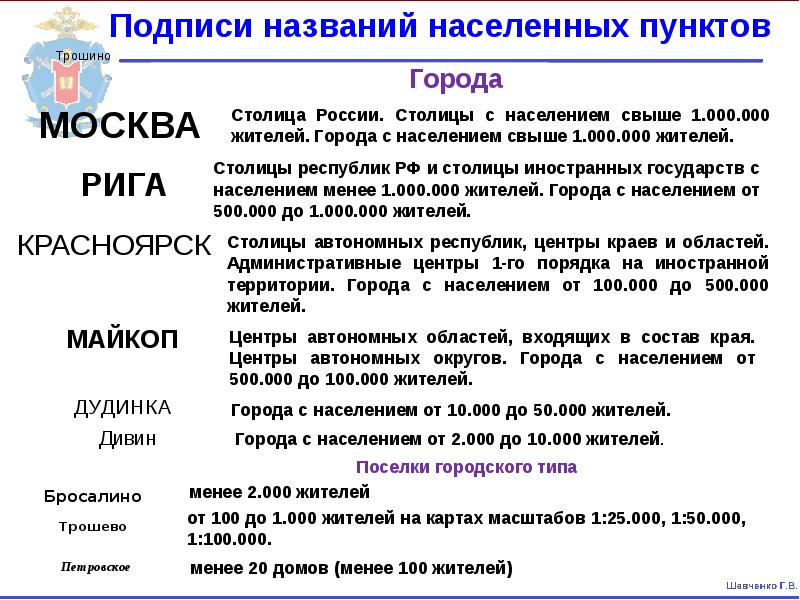

Вопрос № 2. Условные знаки населенных пунктов, производственных, социально - культурных объектов, дорожной сети, линий связи, линий высокого напряжения и других линейных объектов.

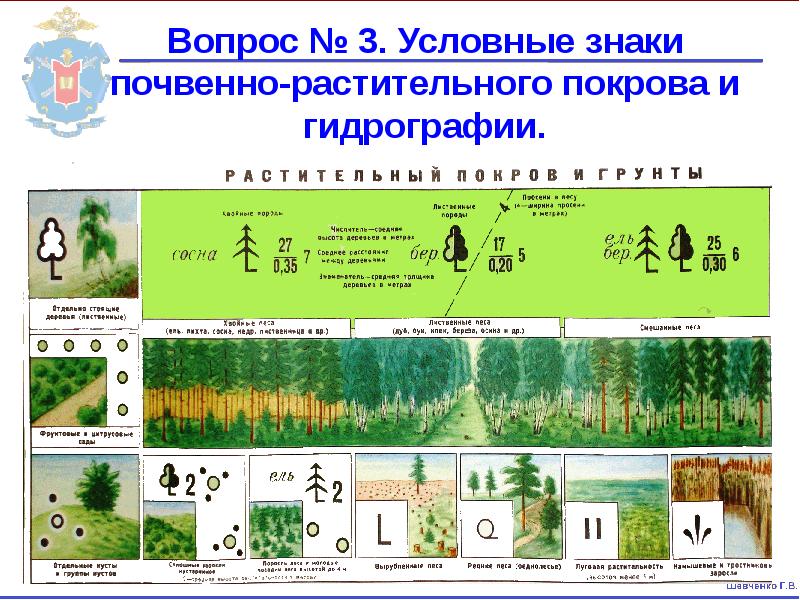

Вопрос № 3. Условные знаки почвенно-растительного покрова и гидрографии.

Растительный покров

Гидрография

Вопрос № 4. Правила чтения карты При чтении карты нужно придерживаться определенных правил: 1. Избирательное отношение к содержанию карты – читать выборочно, заостряя внимание на тех участках и элементах содержания, которые имеют прямое отношение к решаемой задаче. 2. Совокупное чтение условных знаков – условные знаки рассматриваются во взаимосвязи с изображением рельефа и других элементов местности. При этом определяется совместное влияние объектов и рельефа на выполнение конкретной задачи. 3. Запоминание прочитанного – осмысленно запоминать изображаемую на карте местность, особенно тех участков и объектов, которые являются предметом изучения.
