Жидкокристаллические дисплеи LCD - liquid crystal display

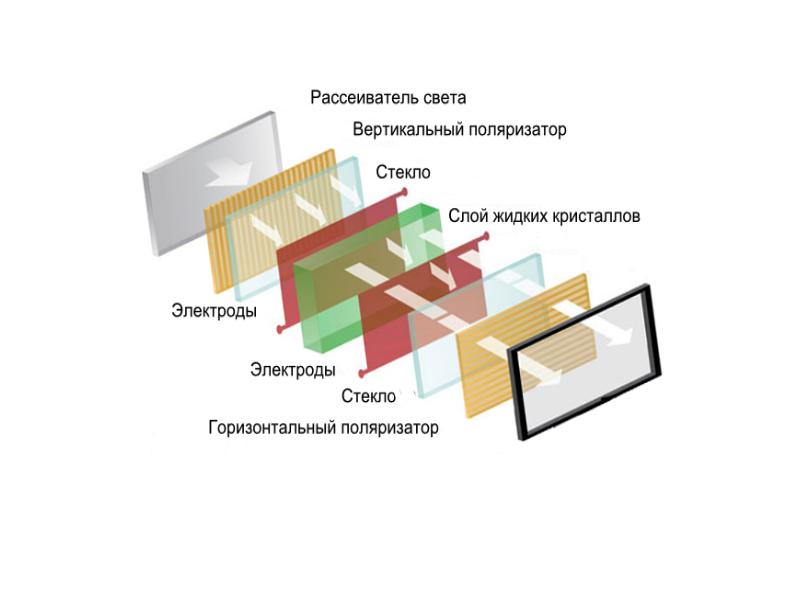

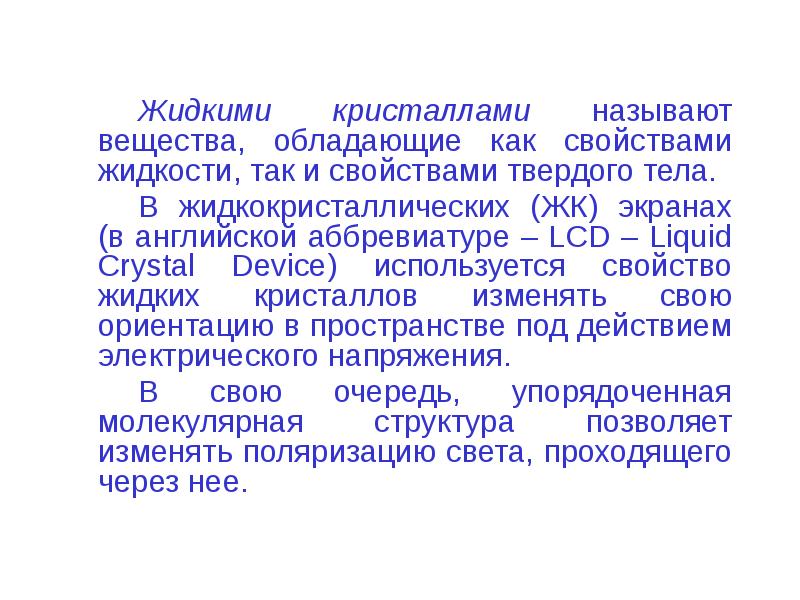

Жидкими кристаллами называют вещества, обладающие как свойствами жидкости, так и свойствами твердого тела. В жидкокристаллических (ЖК) экранах (в английской аббревиатуре – LCD – Liquid Crystal Device) используется свойство жидких кристаллов изменять свою ориентацию в пространстве под действием электрического напряжения. В свою очередь, упорядоченная молекулярная структура позволяет изменять поляризацию света, проходящего через нее.

Технические характеристики Разрешение - горизонтальный и вертикальный размеры, выраженные в пикселях Соотношение сторон экрана (формат)- отношение ширины к высоте, например: 5:4, 4:3, 5:3, 8:5, 16:9, 16:10 Контрастность - отношение яркостей самой светлой и самой тёмной точек Яркость - количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр Время отклика - минимальное время, необходимое пикселю для изменения своей яркости Угол обзора - угол, при котором падение контраста достигает заданного.

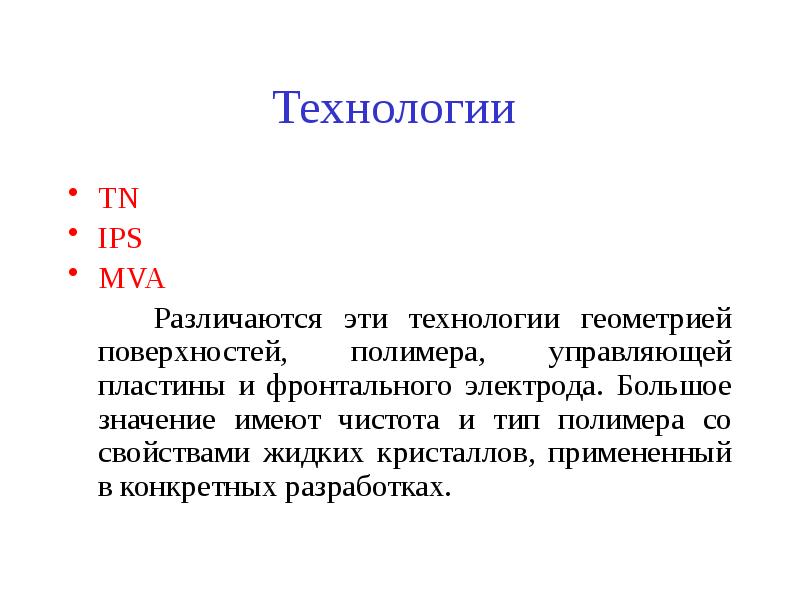

Технологии TN IPS MVA Различаются эти технологии геометрией поверхностей, полимера, управляющей пластины и фронтального электрода. Большое значение имеют чистота и тип полимера со свойствами жидких кристаллов, примененный в конкретных разработках.

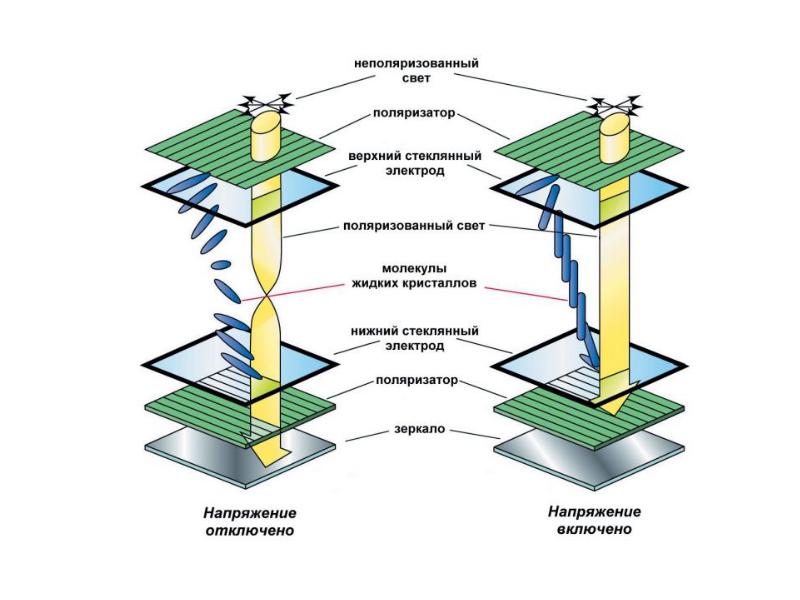

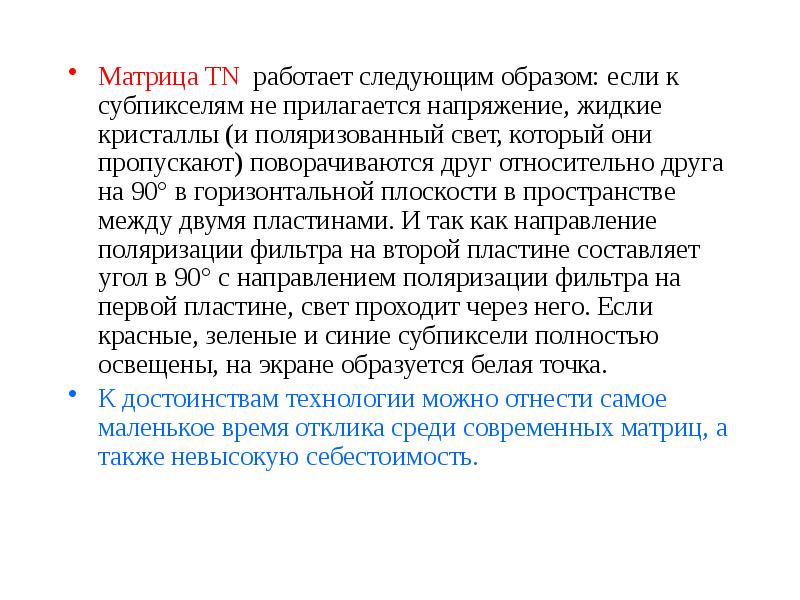

Матрица TN работает следующим образом: если к субпикселям не прилагается напряжение, жидкие кристаллы (и поляризованный свет, который они пропускают) поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. И так как направление поляризации фильтра на второй пластине составляет угол в 90° с направлением поляризации фильтра на первой пластине, свет проходит через него. Если красные, зеленые и синие субпиксели полностью освещены, на экране образуется белая точка. К достоинствам технологии можно отнести самое маленькое время отклика среди современных матриц, а также невысокую себестоимость.

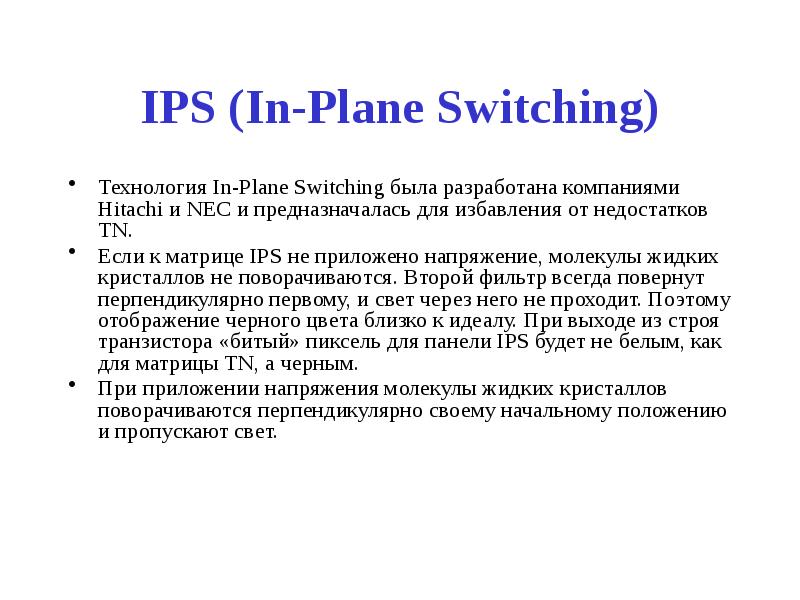

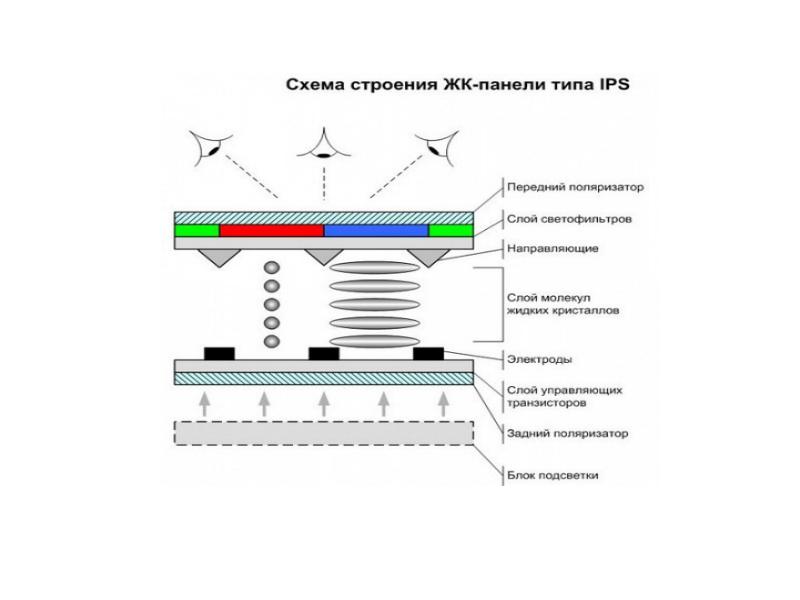

IPS (In-Plane Switching) Технология In-Plane Switching была разработана компаниями Hitachi и NEC и предназначалась для избавления от недостатков TN. Если к матрице IPS не приложено напряжение, молекулы жидких кристаллов не поворачиваются. Второй фильтр всегда повернут перпендикулярно первому, и свет через него не проходит. Поэтому отображение черного цвета близко к идеалу. При выходе из строя транзистора «битый» пиксель для панели IPS будет не белым, как для матрицы TN, а черным. При приложении напряжения молекулы жидких кристаллов поворачиваются перпендикулярно своему начальному положению и пропускают свет.

MVA — Multi-domain Vertical Alignment Эта технология разработана компанией Fujitsu как компромисс между TN и IPS технологиями. Горизонтальные и вертикальные углы обзора для матриц MVA составляют 160°(на современных моделях мониторов до 176—178 градусов), при этом благодаря использованию технологий ускорения (RTC) эти матрицы не сильно отстают от TN по времени отклика, но значительно превышают характеристики последних по глубине цветов и точности их воспроизведения. Жидкие кристаллы матрицы VA при выключенном напряжении выровнены перпендикулярно по отношению ко второму фильтру, то есть не пропускают свет. При приложении напряжения кристаллы поворачиваются на 90°, и на экране появляется светлая точка. Как и в IPS-матрицах, пиксели при отсутствии напряжения не пропускают свет, поэтому при выходе из строя видны как чёрные точки.
