ЖК дисплей презентация

ЖК дисплей

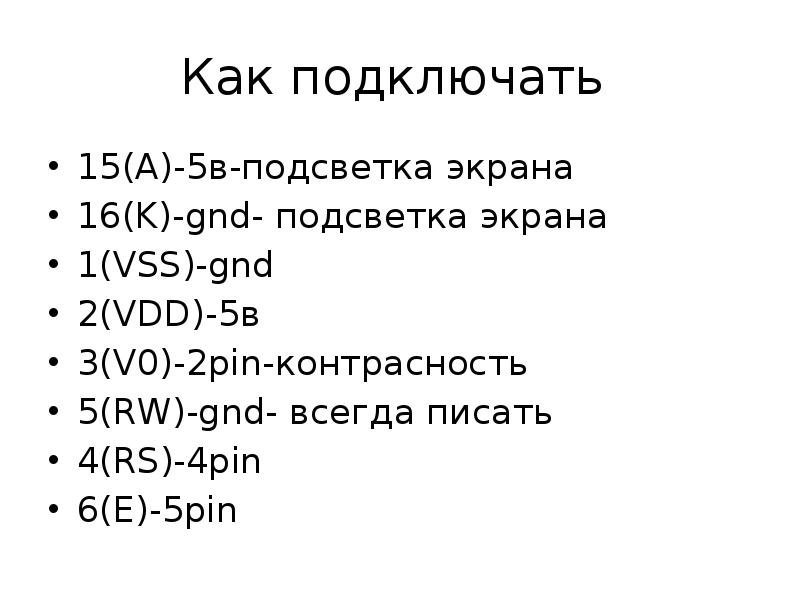

Как подключать 15(A)-5в-подсветка экрана 16(K)-gnd- подсветка экрана 1(VSS)-gnd 2(VDD)-5в 3(V0)-2pin-контрасность 5(RW)-gnd- всегда писать 4(RS)-4pin 6(E)-5pin

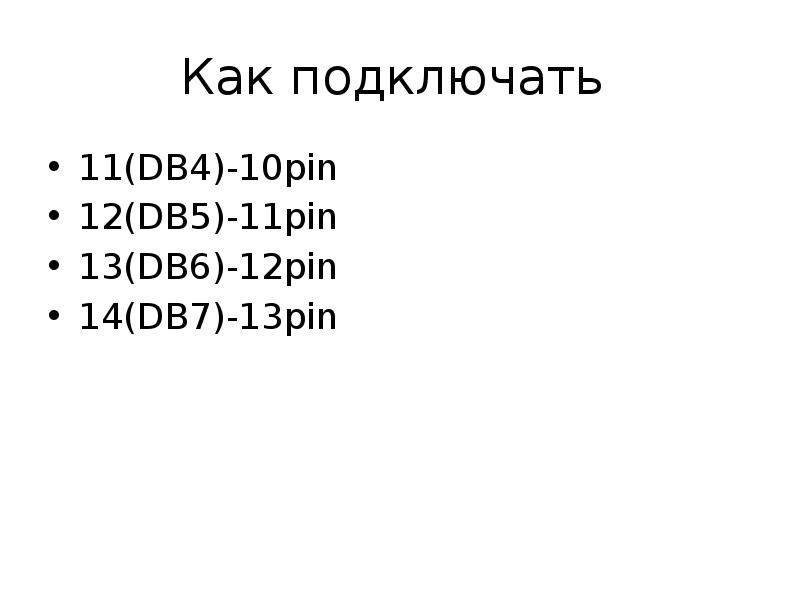

Как подключать 11(DB4)-10pin 12(DB5)-11pin 13(DB6)-12pin 14(DB7)-13pin

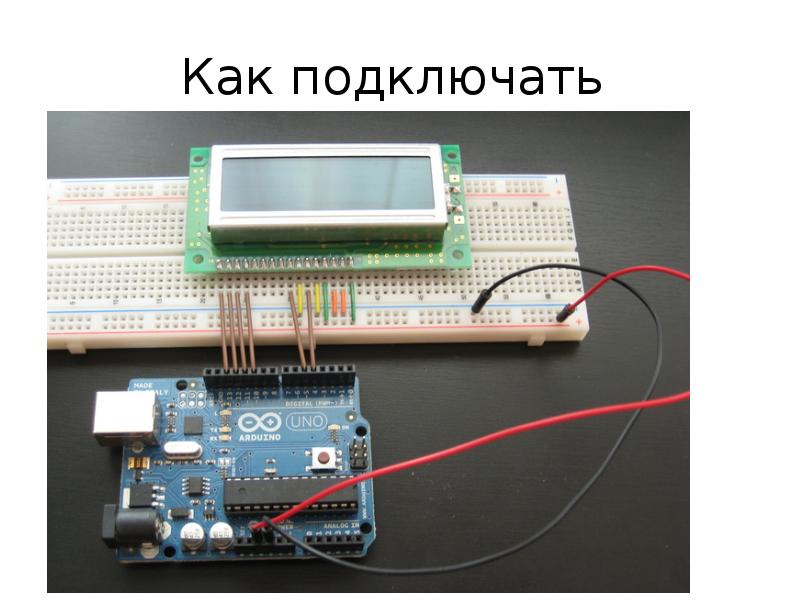

Как подключать

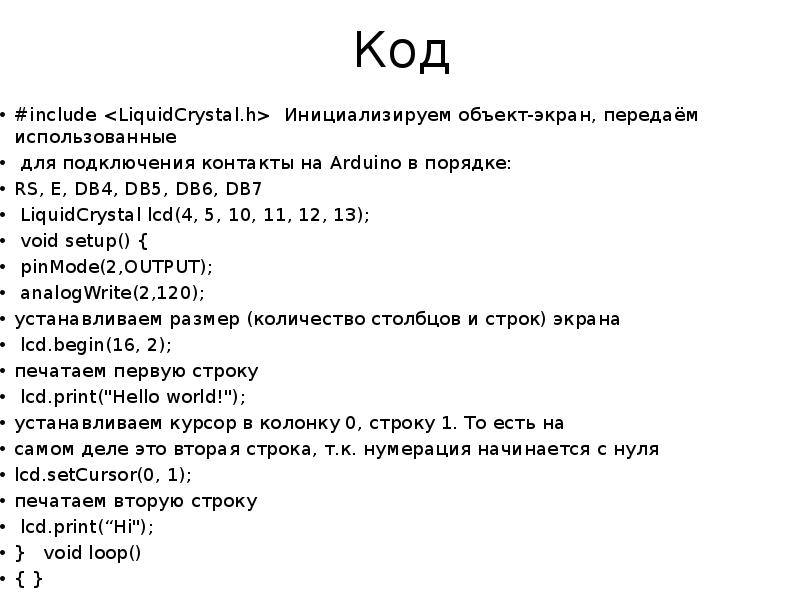

Код #include <LiquidCrystal.h>  Инициализируем объект-экран, передаём использованные для подключения контакты на Arduino в порядке: RS, E, DB4, DB5, DB6, DB7 LiquidCrystal lcd(4, 5, 10, 11, 12, 13);   void setup() { pinMode(2,OUTPUT); analogWrite(2,120); устанавливаем размер (количество столбцов и строк) экрана lcd.begin(16, 2); печатаем первую строку lcd.print("Hello world!"); устанавливаем курсор в колонку 0, строку 1. То есть на самом деле это вторая строка, т.к. нумерация начинается с нуля lcd.setCursor(0, 1); печатаем вторую строку lcd.print(“Hi"); }   void loop() { }
