The LCS® Total Knee System

Задача – понять: Уникальный дизайн артикуляционной геометрии LCS Как дизайн LCS учитывает нагрузки, генерируемые во время ходьбы Особенности дизайна вкладыша LCS MBT - универсальный мобильный тибиальный компонент, имеет первичные и ревизионные модели Особенности дизайна пателлярного компонента LCS

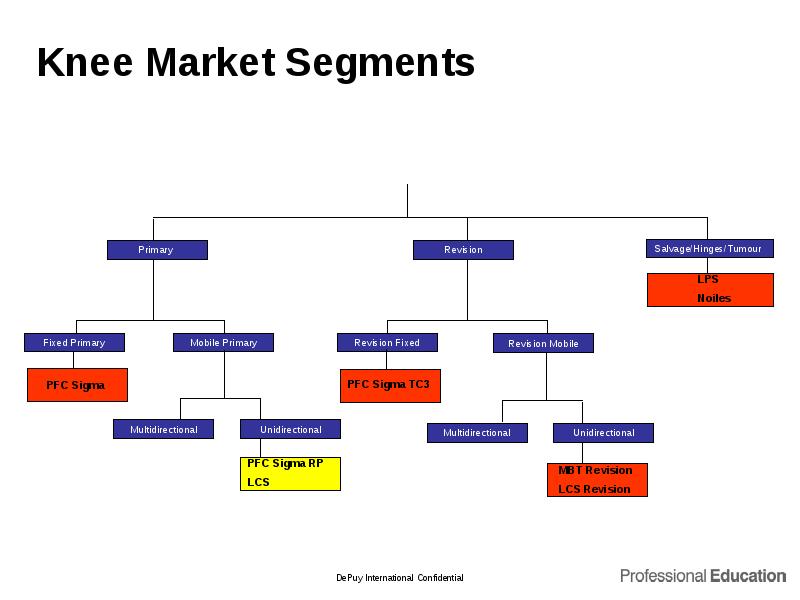

Knee Market Segments

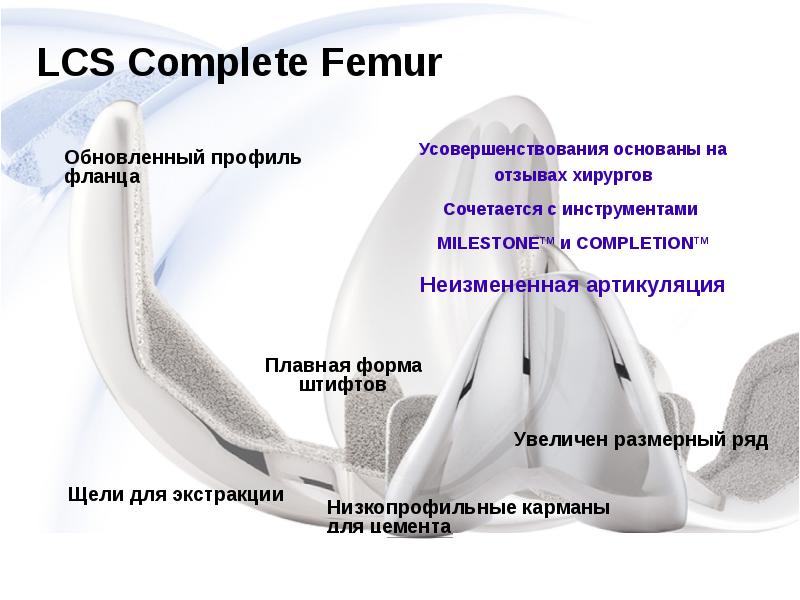

LCS Complete Femur

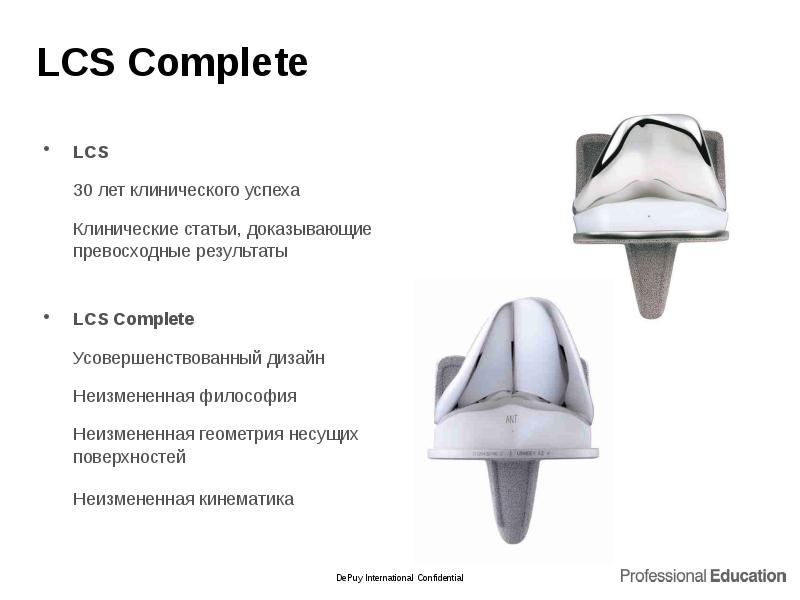

LCS Complete LCS 30 лет клинического успеха Клинические статьи, доказывающие превосходные результаты LCS Complete Усовершенствованный дизайн Неизмененная философия Неизмененная геометрия несущих поверхностей Неизмененная кинематика

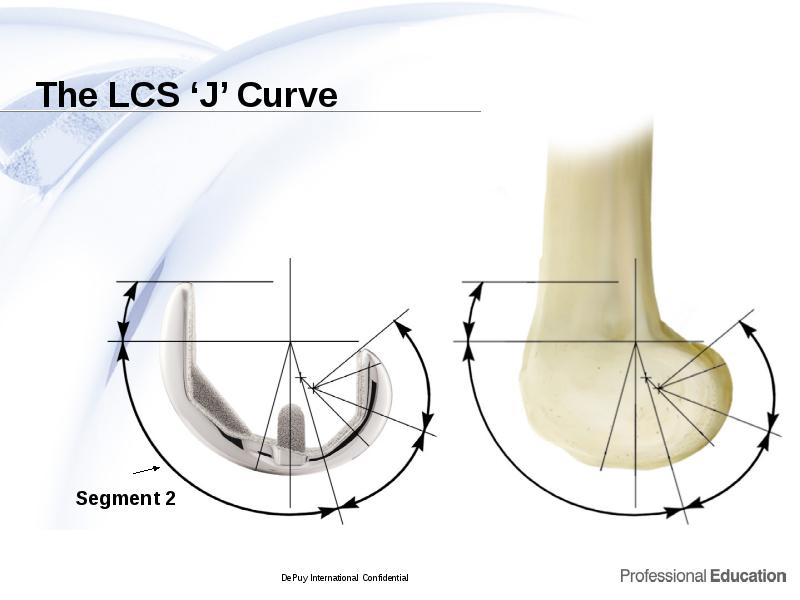

A Constant Generating Curve

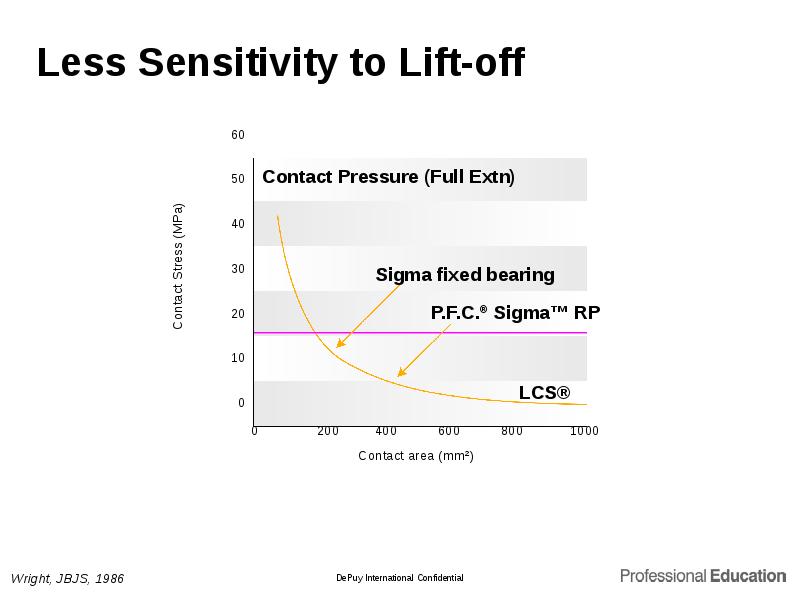

Less Sensitivity to Lift-off

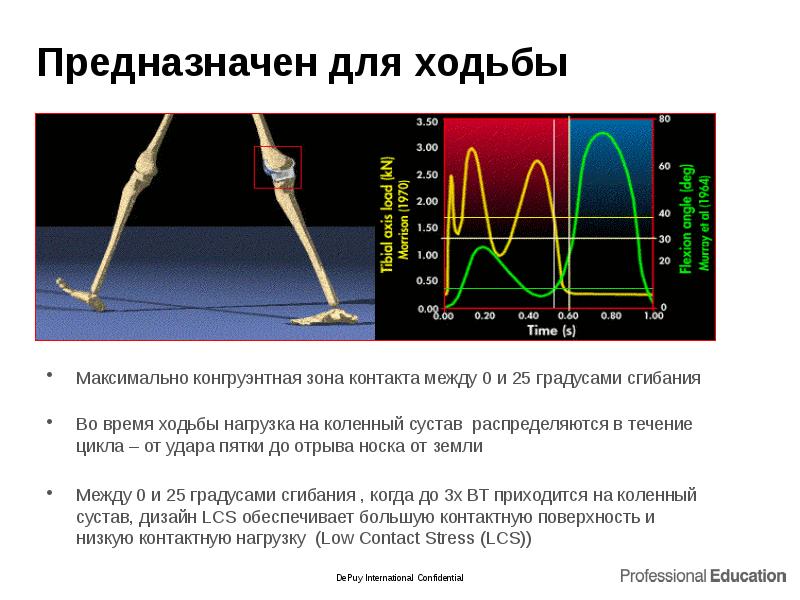

Предназначен для ходьбы Максимально конгруэнтная зона контакта между 0 и 25 градусами сгибания Во время ходьбы нагрузка на коленный сустав распределяются в течение цикла – от удара пятки до отрыва носка от земли Между 0 и 25 градусами сгибания , когда до 3x ВТ приходится на коленный сустав, дизайн LCS обеспечивает большую контактную поверхность и низкую контактную нагрузку (Low Contact Stress (LCS))

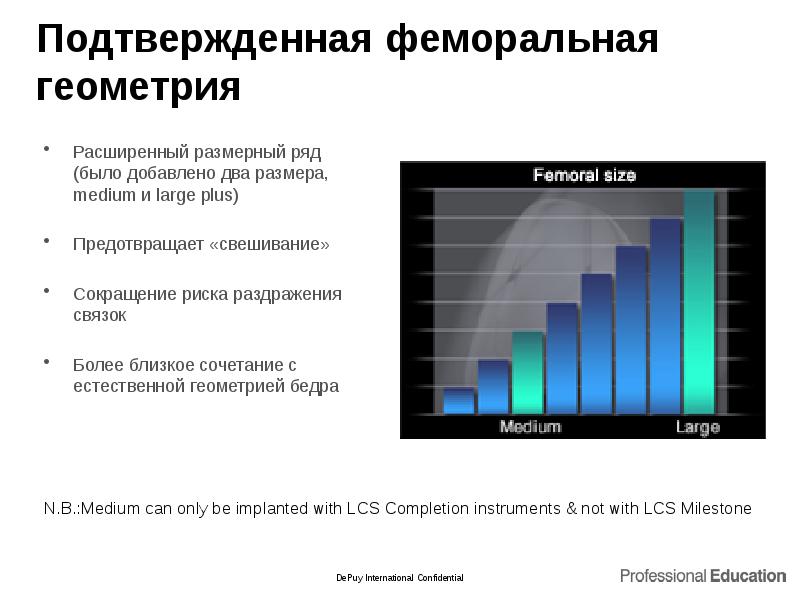

Подтвержденная феморальная геометрия Расширенный размерный ряд (было добавлено два размера, medium и large plus) Предотвращает «свешивание» Сокращение риска раздражения связок Более близкое сочетание с естественной геометрией бедра

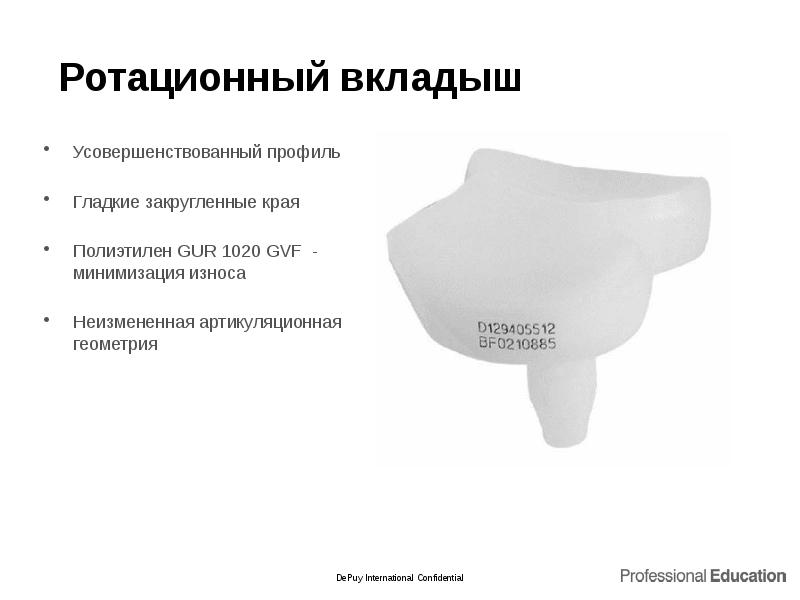

Ротационный вкладыш Усовершенствованный профиль Гладкие закругленные края Полиэтилен GUR 1020 GVF - минимизация износа Неизмененная артикуляционная геометрия

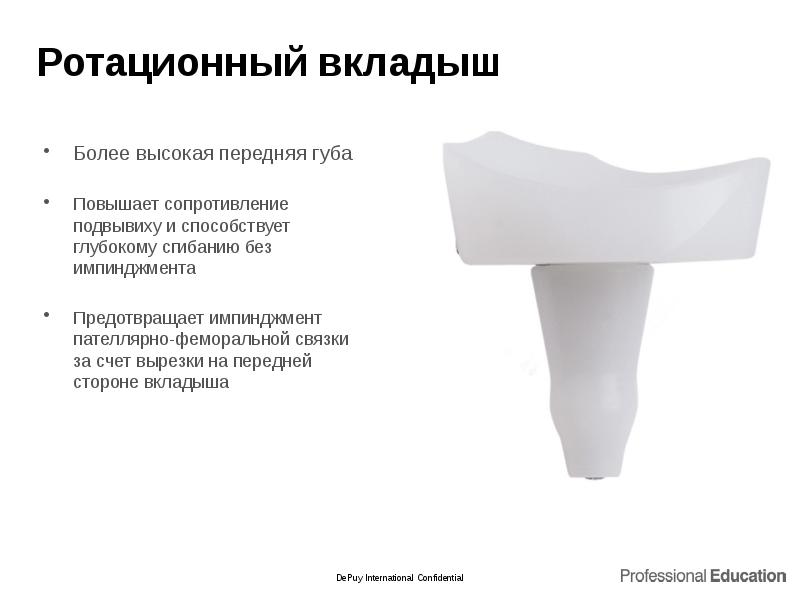

Ротационный вкладыш Более высокая передняя губа Повышает сопротивление подвывиху и способствует глубокому сгибанию без импинджмента Предотвращает импинджмент пателлярно-феморальной связки за счет вырезки на передней стороне вкладыша

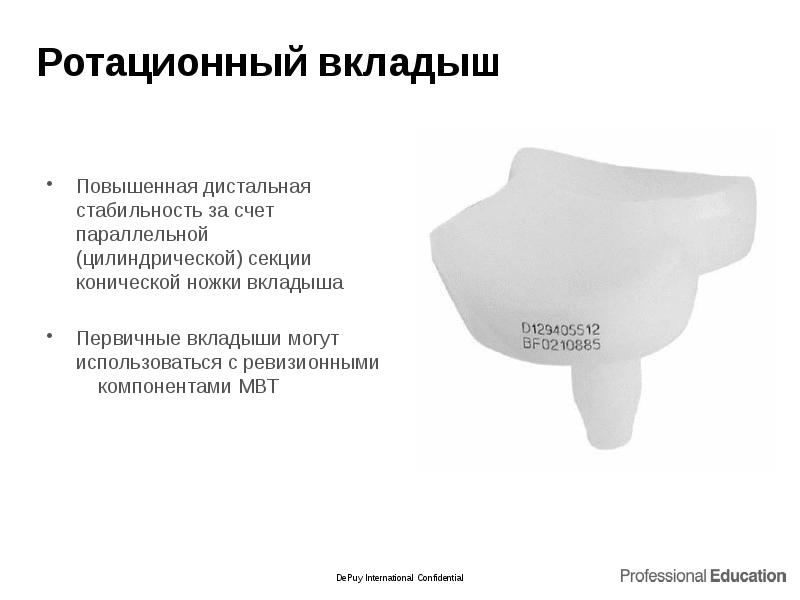

Ротационный вкладыш Повышенная дистальная стабильность за счет параллельной (цилиндрической) секции конической ножки вкладыша Первичные вкладыши могут использоваться с ревизионными компонентами MBT

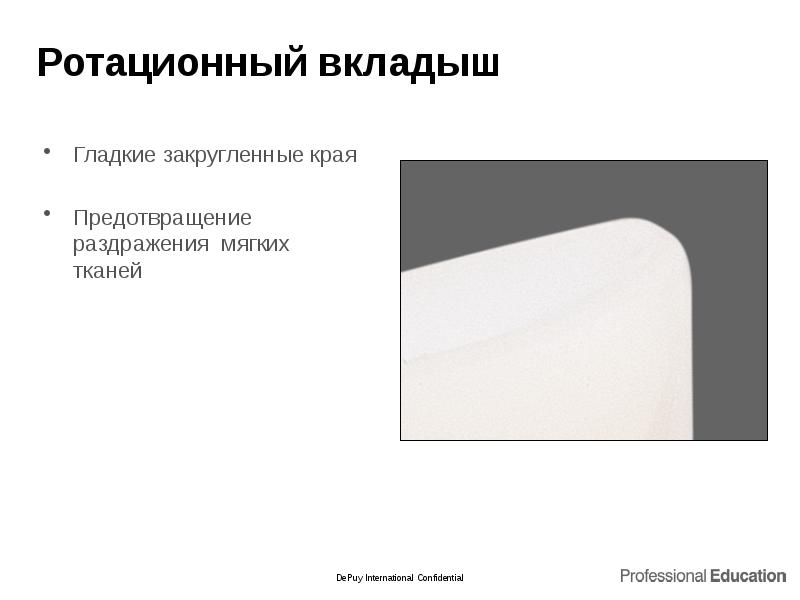

Ротационный вкладыш Гладкие закругленные края Предотвращение раздражения мягких тканей

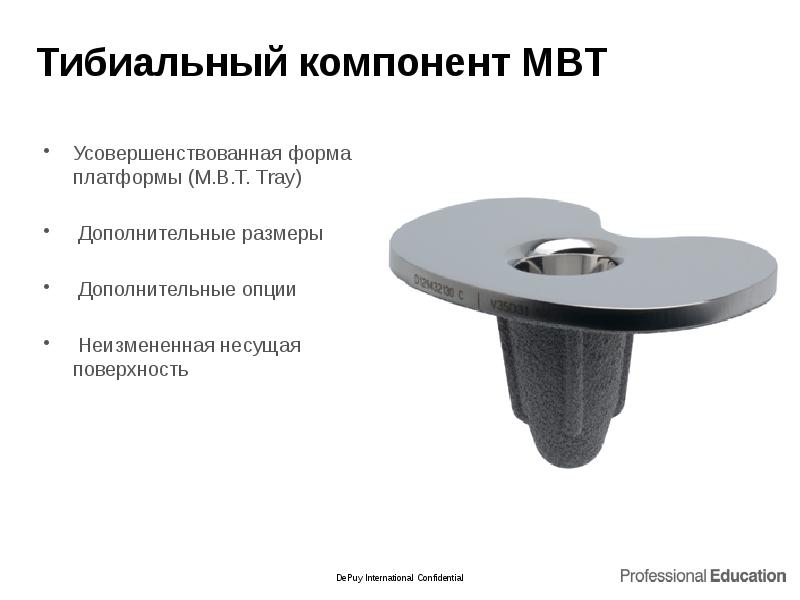

Тибиальный компонент MBT Усовершенствованная форма платформы (M.B.T. Tray) Дополнительные размеры Дополнительные опции Неизмененная несущая поверхность

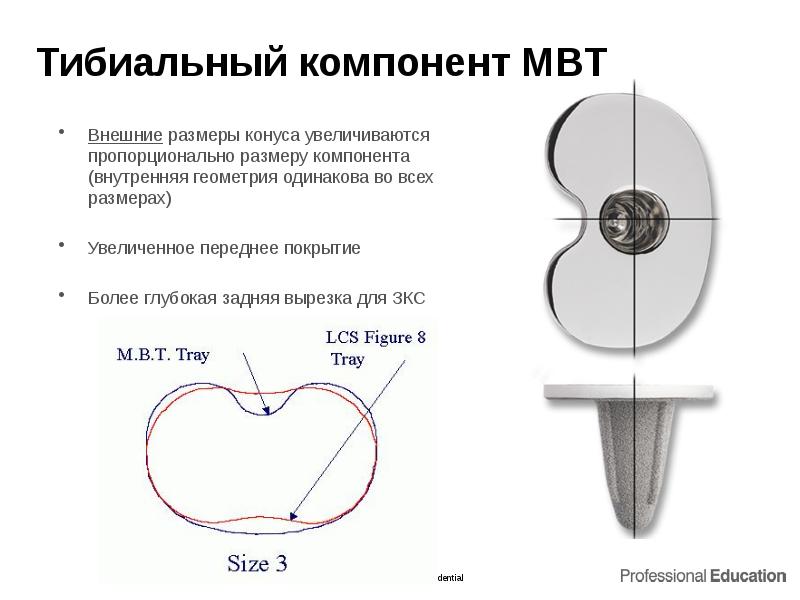

Тибиальный компонент MBT Внешние размеры конуса увеличиваются пропорционально размеру компонента (внутренняя геометрия одинакова во всех размерах) Увеличенное переднее покрытие Более глубокая задняя вырезка для ЗКС

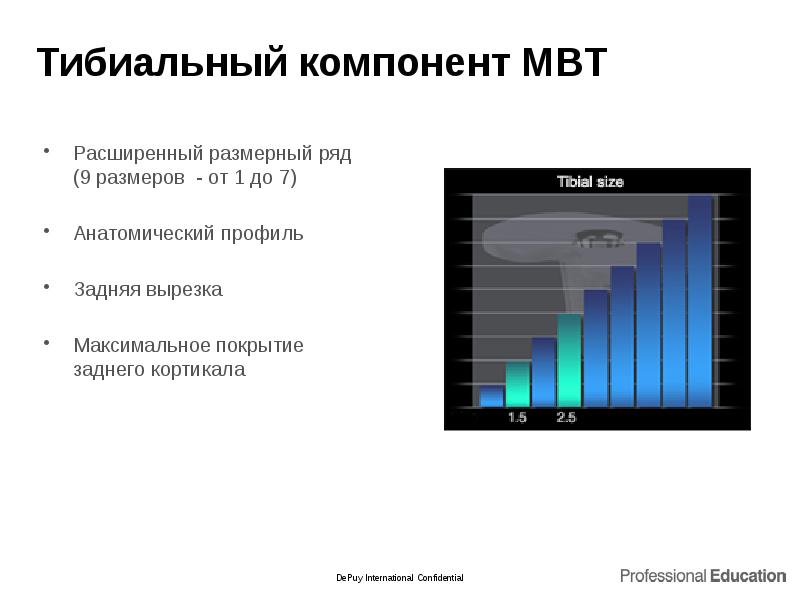

Тибиальный компонент MBT Расширенный размерный ряд (9 размеров - от 1 до 7) Анатомический профиль Задняя вырезка Максимальное покрытие заднего кортикала

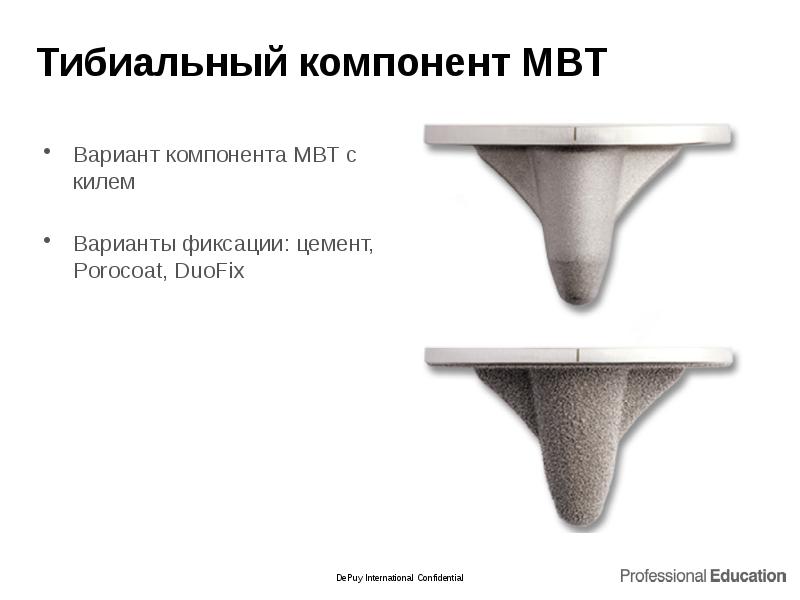

Тибиальный компонент MBT Вариант компонента MBT с килем Варианты фиксации: цемент, Porocoat, DuoFix

Пателло-феморальный сустав 9 лет после операции Надколенник не протезирован Наблюдается ремоделирование надколенника (естественная кость приспосабливается к пателлярной впадине металлического бедренного компонента) В среднем, в естественной анатомии, угол между стенками пателлярной впадины составляет 137 градусов

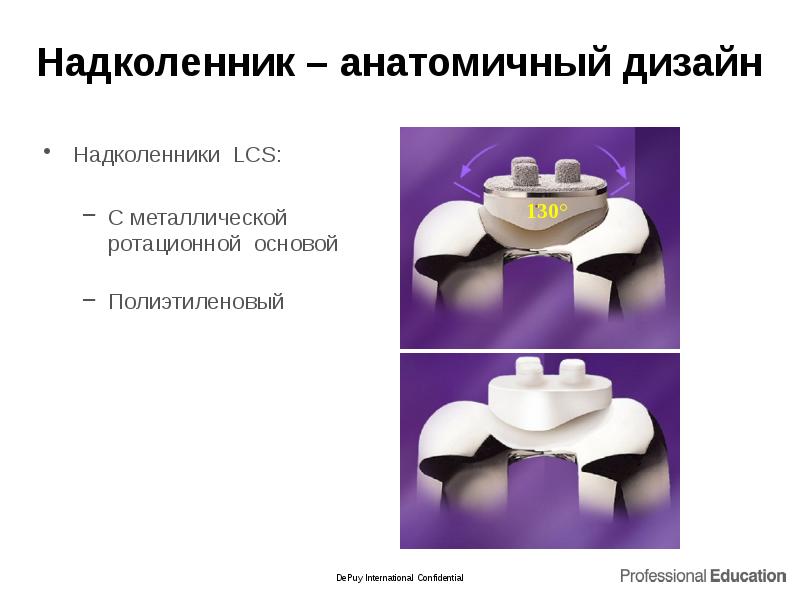

Надколенник – анатомичный дизайн Надколенники LCS: С металлической ротационной основой Полиэтиленовый

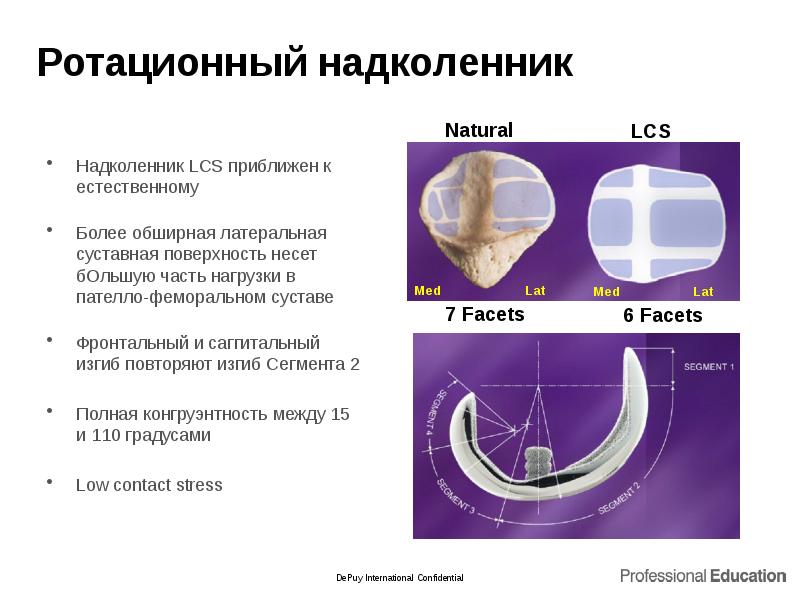

Ротационный надколенник Надколенник LCS приближен к естественному Более обширная латеральная суставная поверхность несет бОльшую часть нагрузки в пателло-феморальном суставе Фронтальный и саггитальный изгиб повторяют изгиб Сегмента 2 Полная конгруэнтность между 15 и 110 градусами Low contact stress

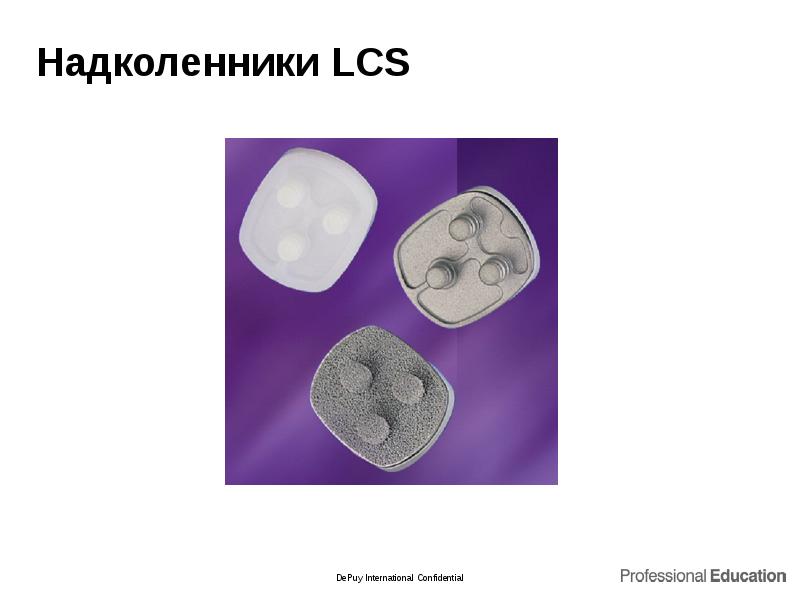

Надколенники LCS

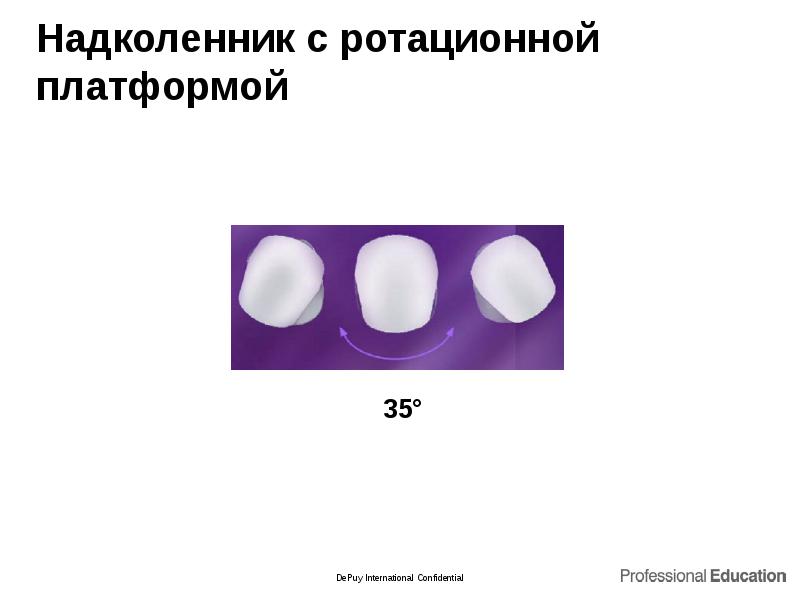

Надколенник с ротационной платформой

Полиэтиленовый надколенник

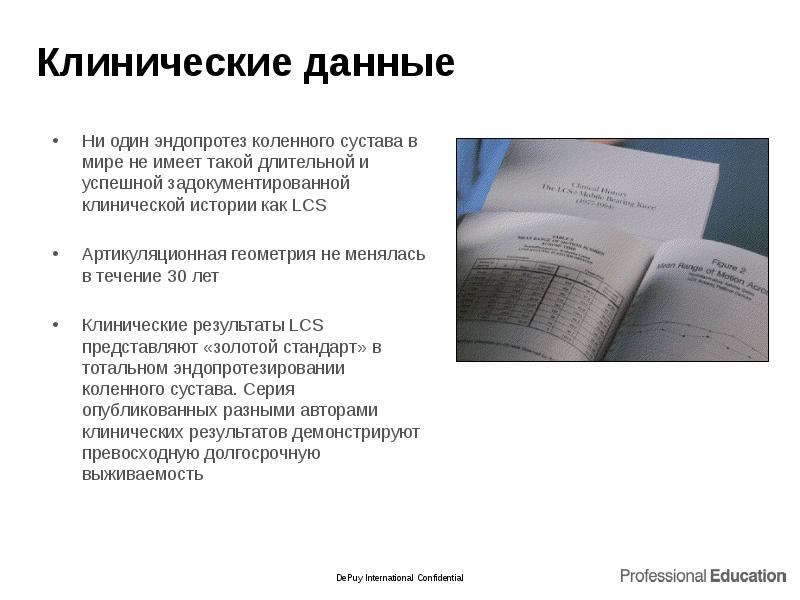

Клинические данные

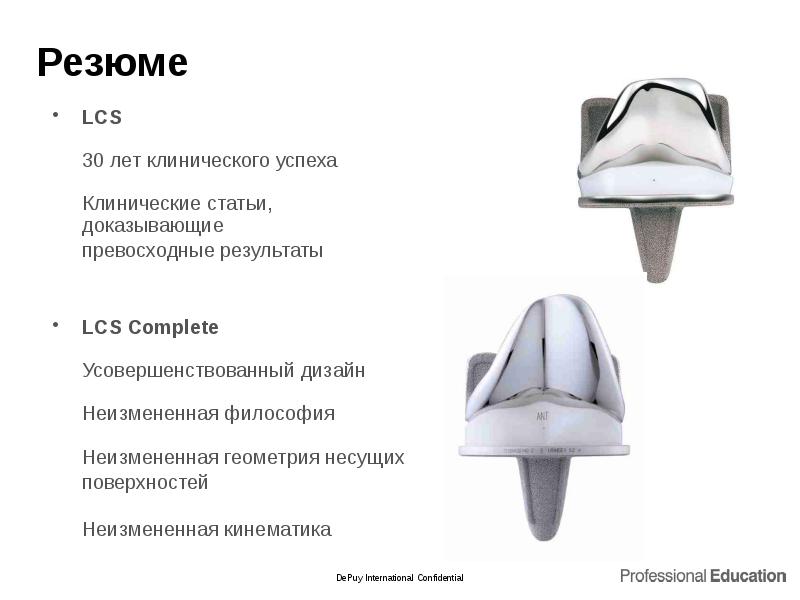

Резюме
