Архитектура информационных систем презентация

Архитектура многопользовательских СУБД

Архитектура информационной системы - концепция, определяющая модель, структуру, выполняемые функции и взаимосвязь компонентов информационной системы. Архитектура информационной системы - концепция, определяющая модель, структуру, выполняемые функции и взаимосвязь компонентов информационной системы.

Базовые функции информационных систем Компоненты информационной системы по выполняемым функциям можно разделить на три слоя: слой представления, слой бизнес-логики и слой доступа к данным. Слой представления - все, что связано с взаимодействием с пользователем: нажатие кнопок, движение мыши, отрисовка изображения, вывод результатов поиска и т.д. Бизнес логика - правила, алгоритмы реакции приложения на действия пользователя или на внутренние события, правила обработки данных. Слой доступа к данным - хранение, выборка, модификация и удаление данных, связанных с решаемой приложением прикладной задачей

Типовые функциональные компоненты информационной системы

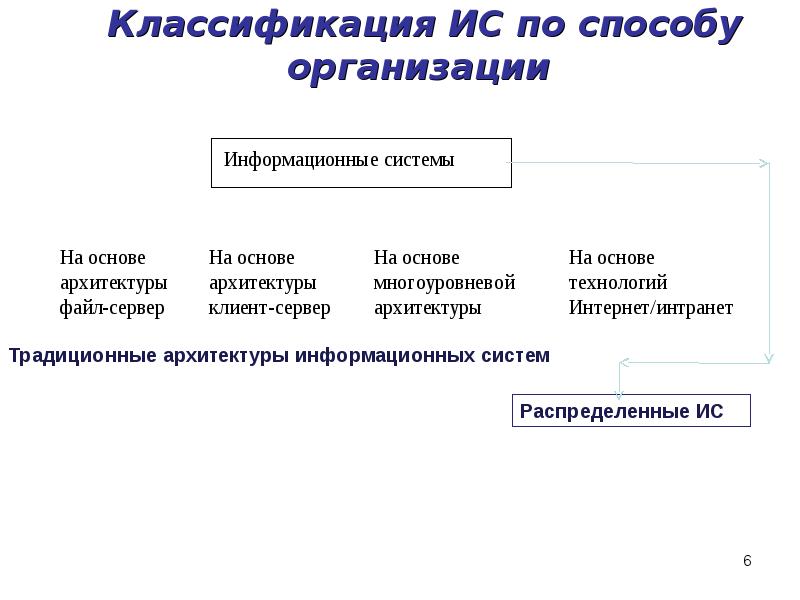

Классификация ИС по способу организации

Архитектура файл-сервер

Клиент-серверные приложения

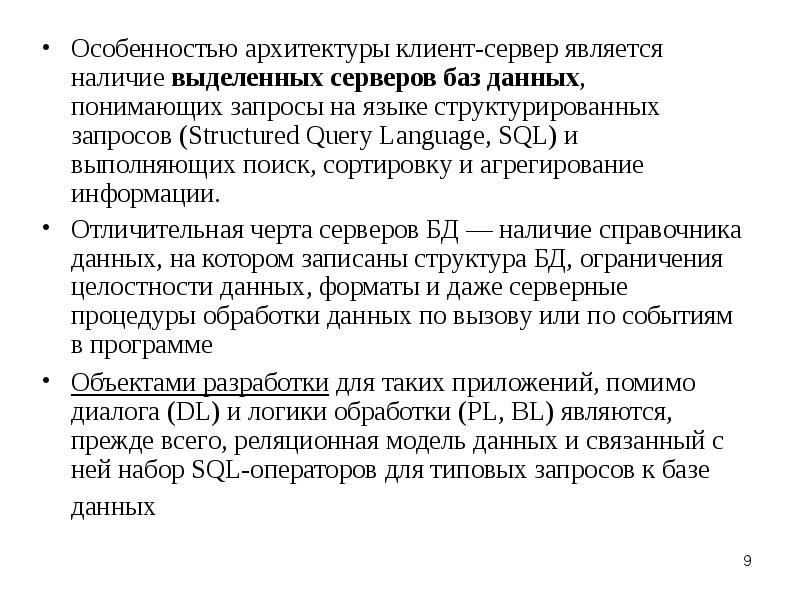

Особенностью архитектуры клиент-сервер является наличие выделенных серверов баз данных, понимающих запросы на языке структурированных запросов (Structured Query Language, SQL) и выполняющих поиск, сортировку и агрегирование информа­ции. Особенностью архитектуры клиент-сервер является наличие выделенных серверов баз данных, понимающих запросы на языке структурированных запросов (Structured Query Language, SQL) и выполняющих поиск, сортировку и агрегирование информа­ции. Отличительная черта серверов БД — наличие справочника данных, на котором записаны структура БД, ограничения целостности данных, форматы и даже серверные процедуры обработки данных по вызову или по событиям в программе Объектами разработки для таких приложений, помимо диалога (DL) и логики обработки (PL, BL) являются, прежде всего, реляционная модель данных и связанный с ней набор SQL-операторов для типовых запросов к базе данных

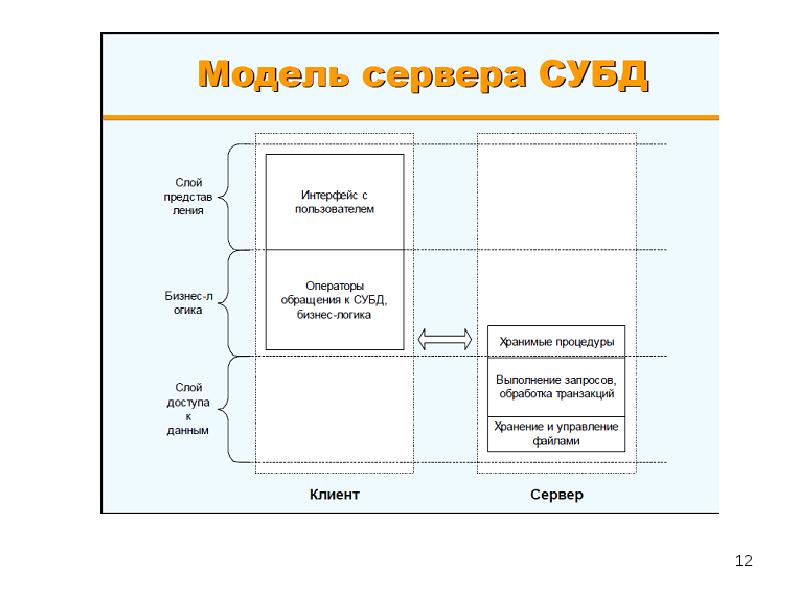

Классический вариант клиент-серверной системы

Клиент-серверная архитектура

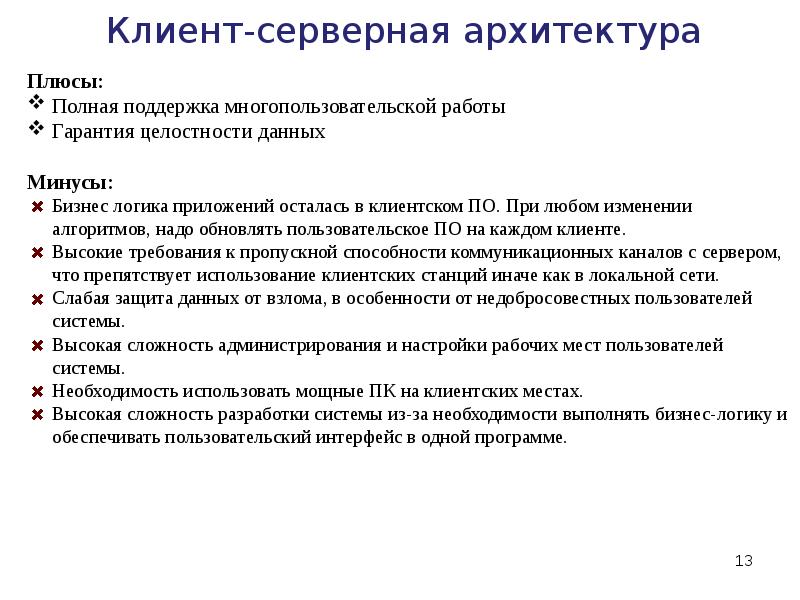

Клиент-серверная архитектура Плюсы: Полная поддержка многопользовательской работы Гарантия целостности данных Минусы: Бизнес логика приложений осталась в клиентском ПО. При любом изменении алгоритмов, надо обновлять пользовательское ПО на каждом клиенте. Высокие требования к пропускной способности коммуникационных каналов с сервером, что препятствует использование клиентских станций иначе как в локальной сети. Слабая защита данных от взлома, в особенности от недобросовестных пользователей системы. Высокая сложность администрирования и настройки рабочих мест пользователей системы. Необходимость использовать мощные ПК на клиентских местах. Высокая сложность разработки системы из-за необходимости выполнять бизнес-логику и обеспечивать пользовательский интерфейс в одной программе.

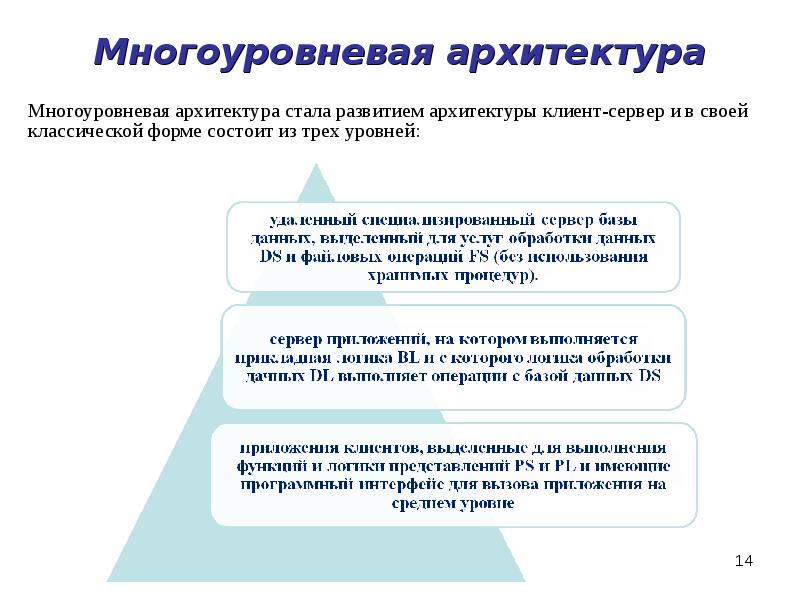

Многоуровневая архитектура

Трехуровневая клиент-серверная архитектура

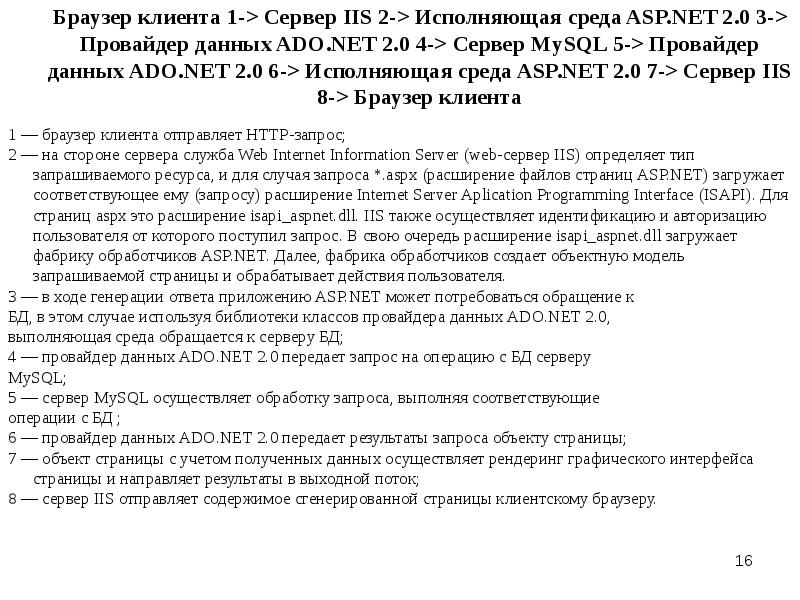

Браузер клиента 1-> Сервер IIS 2-> Исполняющая среда ASP.NET 2.0 3-> Провайдер данных ADO.NET 2.0 4-> Сервер MySQL 5-> Провайдер данных ADO.NET 2.0 6-> Исполняющая среда ASP.NET 2.0 7-> Сервер IIS 8-> Браузер клиента 1 — браузер клиента отправляет HTTP-запрос; 2 — на стороне сервера служба Web Internet Information Server (web-сервер IIS) определяет тип запрашиваемого ресурса, и для случая запроса *.aspx (расширение файлов страниц ASP.NET) загружает соответствующее ему (запросу) расширение Internet Server Aplication Programming Interface (ISAPI). Для страниц aspx это расширение isapi_aspnet.dll. IIS также осуществляет идентификацию и авторизацию пользователя от которого поступил запрос. В свою очередь расширение isapi_aspnet.dll загружает фабрику обработчиков ASP.NET. Далее, фабрика обработчиков создает объектную модель запрашиваемой страницы и обрабатывает действия пользователя. 3 — в ходе генерации ответа приложению ASP.NET может потребоваться обращение к БД, в этом случае используя библиотеки классов провайдера данных ADO.NET 2.0, выполняющая среда обращается к серверу БД; 4 — провайдер данных ADO.NET 2.0 передает запрос на операцию с БД серверу MySQL; 5 — сервер MySQL осуществляет обработку запроса, выполняя соответствующие операции с БД ; 6 — провайдер данных ADO.NET 2.0 передает результаты запроса объекту страницы; 7 — объект страницы с учетом полученных данных осуществляет рендеринг графического интерфейса страницы и направляет результаты в выходной поток; 8 — сервер IIS отправляет содержимое сгенерированной страницы клиентскому браузеру.

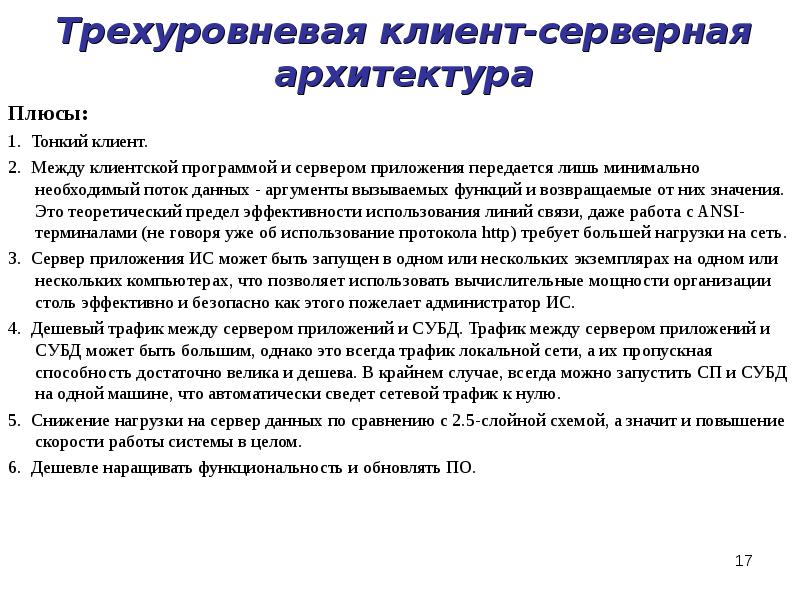

Трехуровневая клиент-серверная архитектура Плюсы: 1. Тонкий клиент. 2. Между клиентской программой и сервером приложения передается лишь минимально необходимый поток данных - аргументы вызываемых функций и возвращаемые от них значения. Это теоретический предел эффективности использования линий связи, даже работа с ANSI-терминалами (не говоря уже об использование протокола http) требует большей нагрузки на сеть. 3. Сервер приложения ИС может быть запущен в одном или нескольких экземплярах на одном или нескольких компьютерах, что позволяет использовать вычислительные мощности организации столь эффективно и безопасно как этого пожелает администратор ИС. 4. Дешевый трафик между сервером приложений и СУБД. Трафик между сервером приложений и СУБД может быть большим, однако это всегда трафик локальной сети, а их пропускная способность достаточно велика и дешева. В крайнем случае, всегда можно запустить СП и СУБД на одной машине, что автоматически сведет сетевой трафик к нулю. 5. Снижение нагрузки на сервер данных по сравнению с 2.5-слойной схемой, а значит и повышение скорости работы системы в целом. 6. Дешевле наращивать функциональность и обновлять ПО.

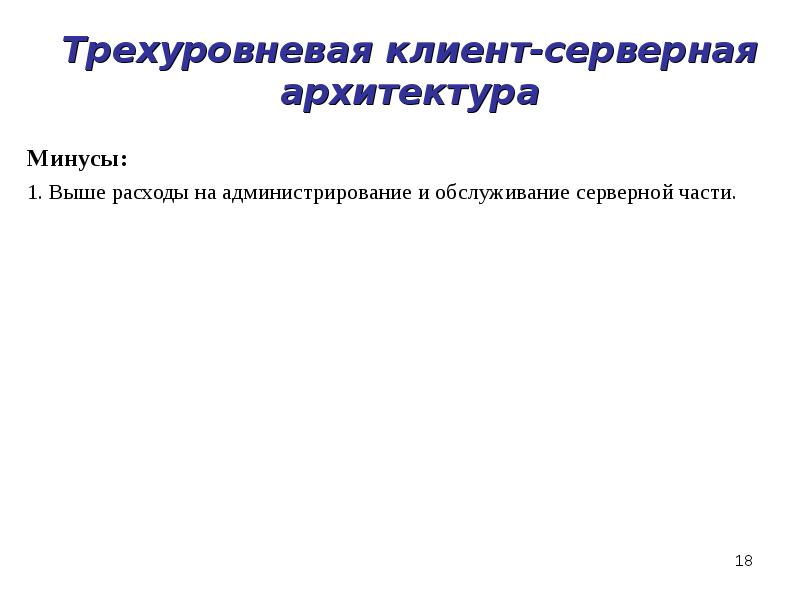

Трехуровневая клиент-серверная архитектура Минусы: 1. Выше расходы на администрирование и обслуживание серверной части.

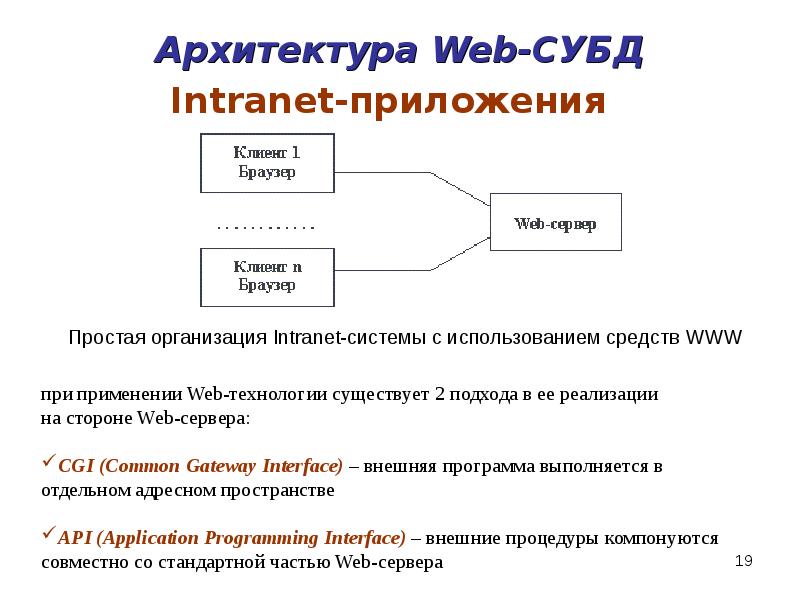

Архитектура Web-СУБД Intranet-приложения

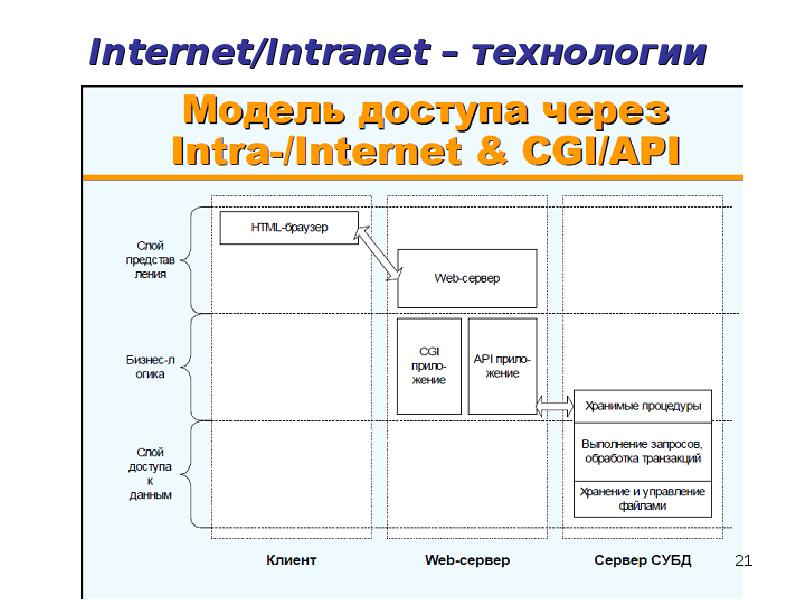

Internet/Intranet – технологии

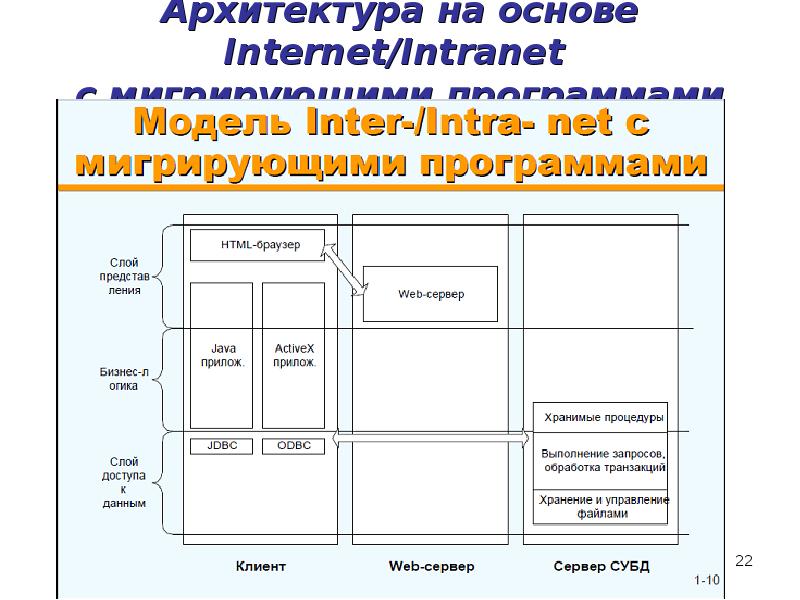

Архитектура на основе Internet/Intranet с мигрирующими программами

Распределенные информационные системы Распределенная система — это набор независимых вычислительных машин, представляющийся их пользователям единой объединенной системой. Характеристики распределенных систем: От пользователей скрыты различия между компьютерами и способы связи между ними. То же самое относится и к внешней организации распределенных систем. Пользователи и приложения единообразно работают в распределенных системах, независимо от того, где и когда происходит их взаимодействие. Распределенные системы должны также относительно легко поддаваться расширению, или масштабированию.

система промежуточного уровня (middleware)

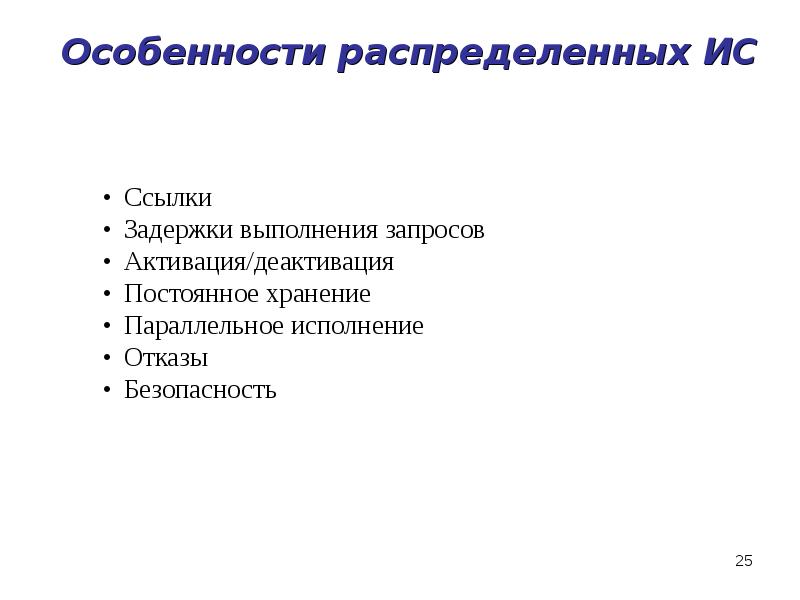

Особенности распределенных ИС

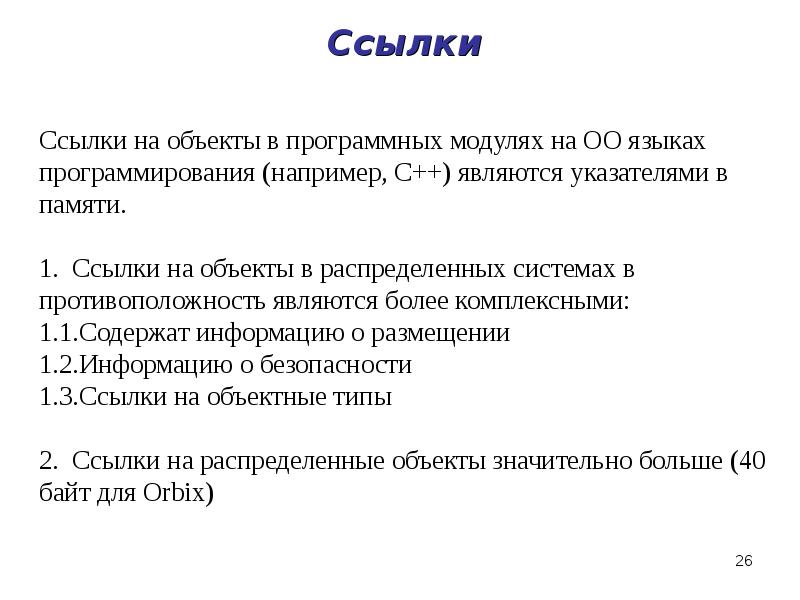

Ссылки

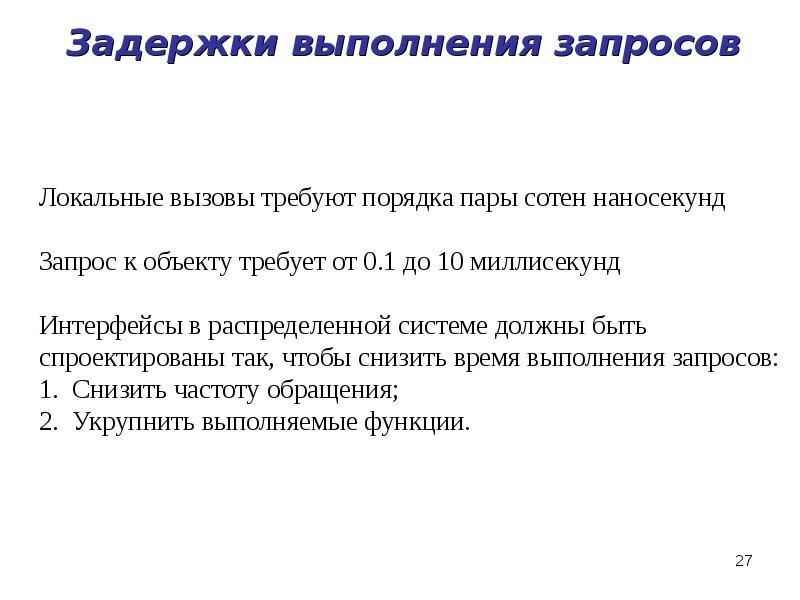

Задержки выполнения запросов

Активация/деактивация

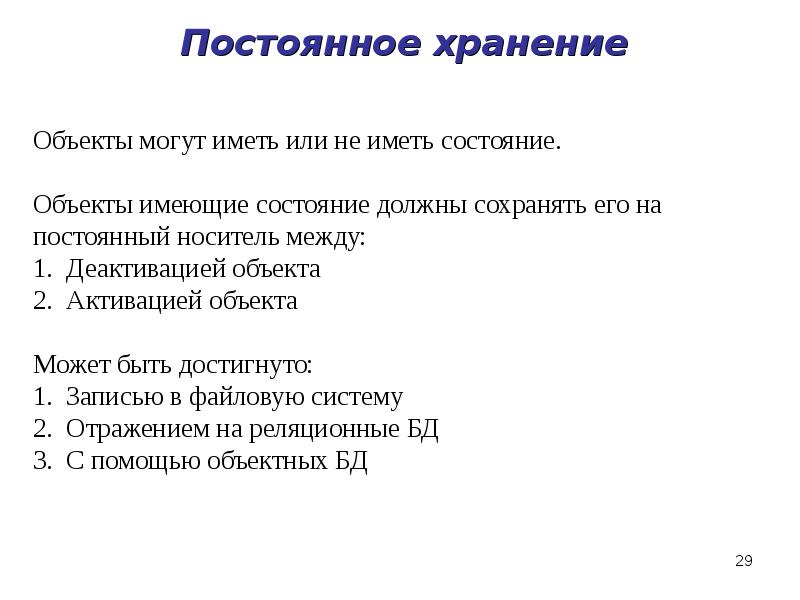

Постоянное хранение

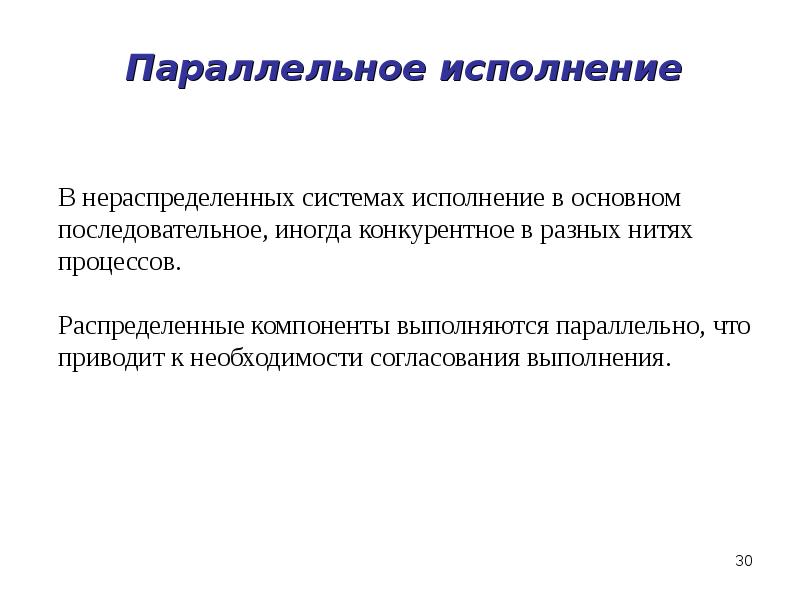

Параллельное исполнение

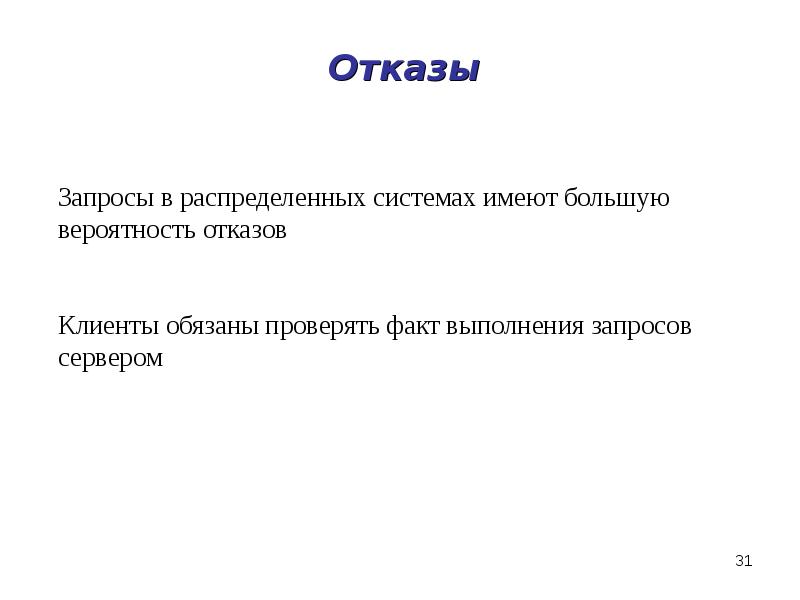

Отказы

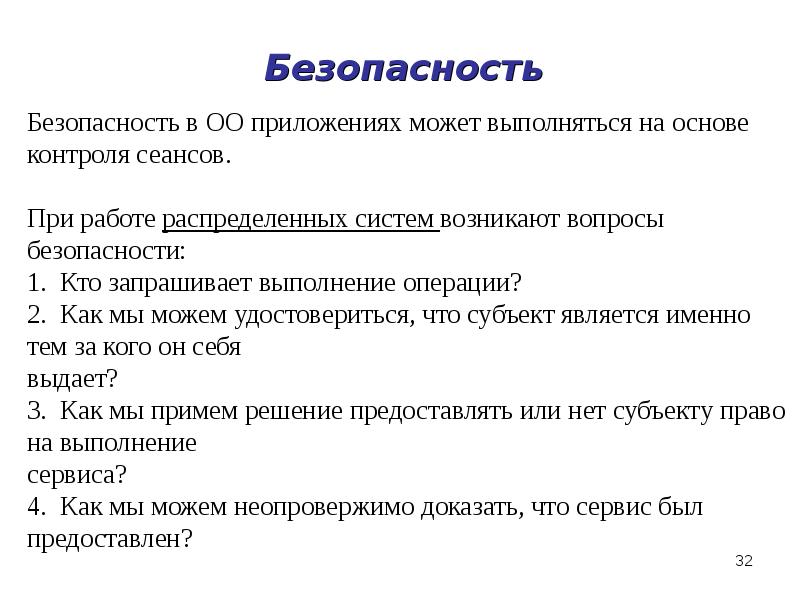

Безопасность
