Что такое 3D моделирование/прототипирование и зачем оно нужно? 3D моделирование (3D MAX, КОМПАС 3D, SolidWorks, Creo, CorelDraw) наглядность, простота изменения моделей, работа «в любом месте в любое время» – т.н. «компьютерный пластилин» оценка физических параметров сложных механических систем на численном уровне, численный расчет и моделирование 3D прототипирование (3D принтеры, 3D сканеры, ЧПУ фрезеры, и.т.п) быстрое и экономичное создание опытной партии моделей сложной формы копирование существующих моделей с высокой точностью для внесения изменений и последующего производства

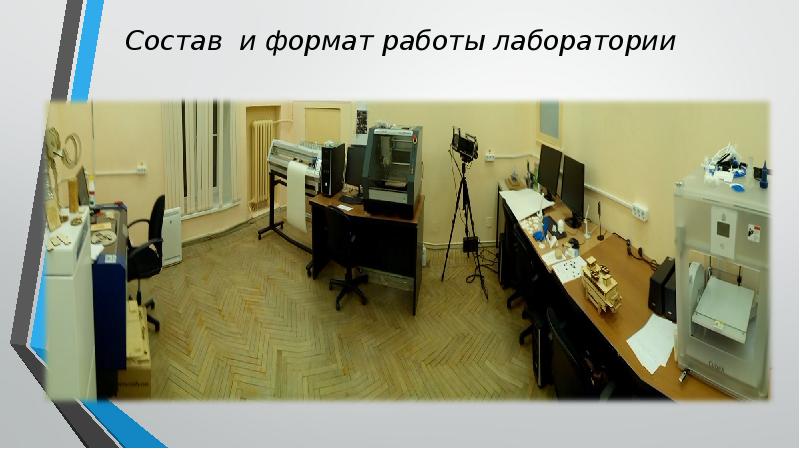

Состав и формат работы лаборатории Открытая для всего Дворца лаборатория Состав оборудования лаборатории аналогичен проектам типа «ФАБЛаб» – имеется все необходимое для проектирования/копирования и изготовления моделей из пластика, а также фрезеровки, гравировки и нанесения логотипов на металл/пластик/кожу/бумагу итп. Одновременная работа как в компьютерном классе, так и в лаборатории Взаимодействие с другими лабораториями Дворца, выполнение их заказов Практическая работа для теоретической части курса компьютерного черчения Fab lab (fabrication laboratory) — это небольшая мастерская, предлагающая участникам возможность изготавливать необходимые им детали на станках с ЧПУ. Обычно fab lab оборудована набором универсальных инструментов, управляемых с компьютера и ставит задачу дать возможность сделать «почти всё» из «практически ничего».

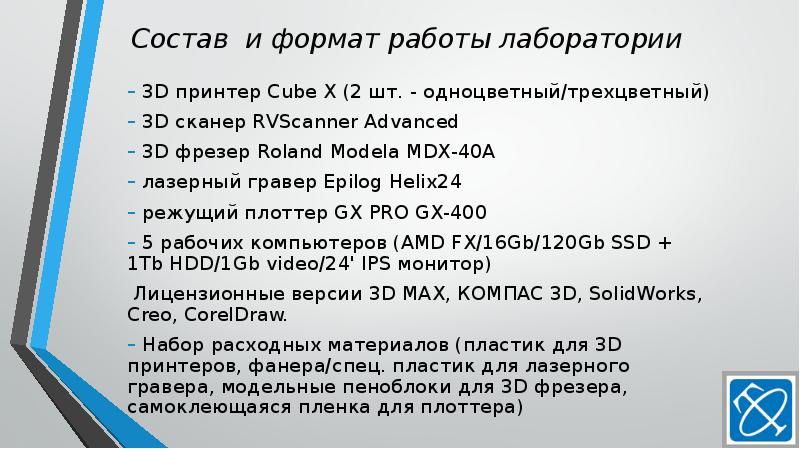

Состав и формат работы лаборатории 3D принтер Cube X (2 шт. - одноцветный/трехцветный) 3D сканер RVScanner Advanced 3D фрезер Roland Modela MDX-40A лазерный гравер Epilog Helix24 режущий плоттер GX PRO GX-400 5 рабочих компьютеров (AMD FX/16Gb/120Gb SSD + 1Tb HDD/1Gb video/24' IPS монитор) Лицензионные версии 3D MAX, КОМПАС 3D, SolidWorks, Creo, CorelDraw. Набор расходных материалов (пластик для 3D принтеров, фанера/спец. пластик для лазерного гравера, модельные пеноблоки для 3D фрезера, самоклеющаяся пленка для плоттера)

Состав и формат работы лаборатории

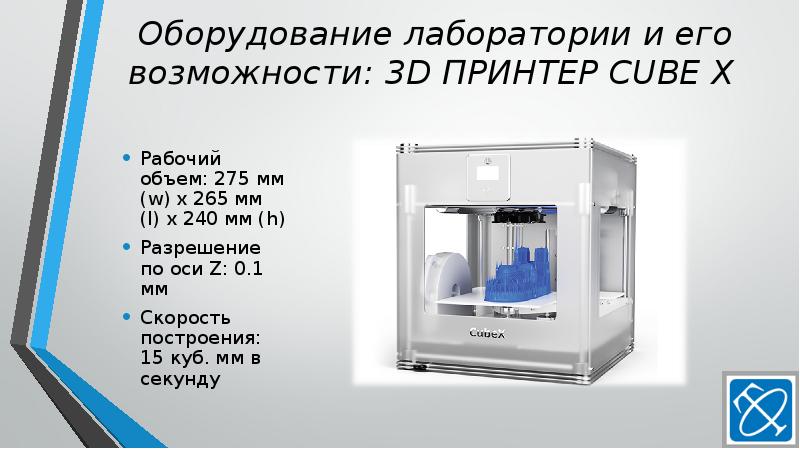

Оборудование лаборатории и его возможности: 3D ПРИНТЕР CUBE X Рабочий объем: 275 мм (w) x 265 мм (l) x 240 мм (h) Разрешение по оси Z: 0.1 мм Скорость построения: 15 куб. мм в секунду

3D печать: основные технологии

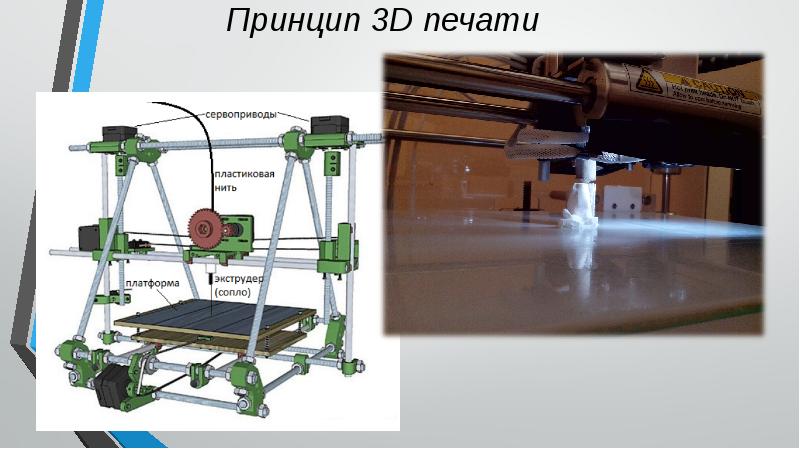

Принцип 3D печати

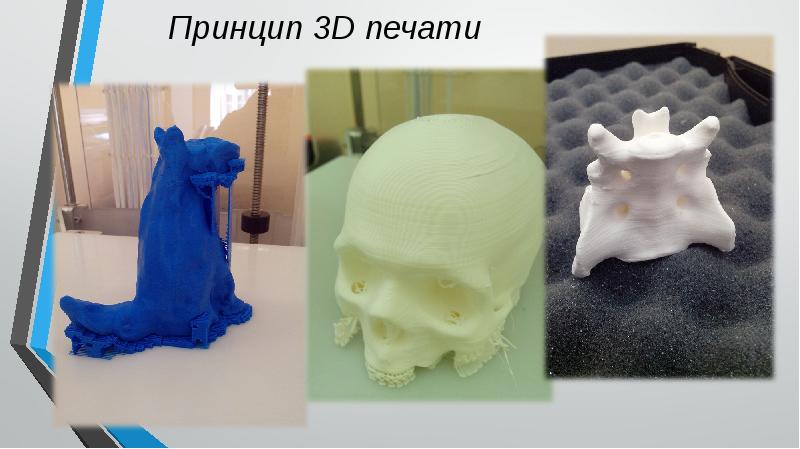

Принцип 3D печати

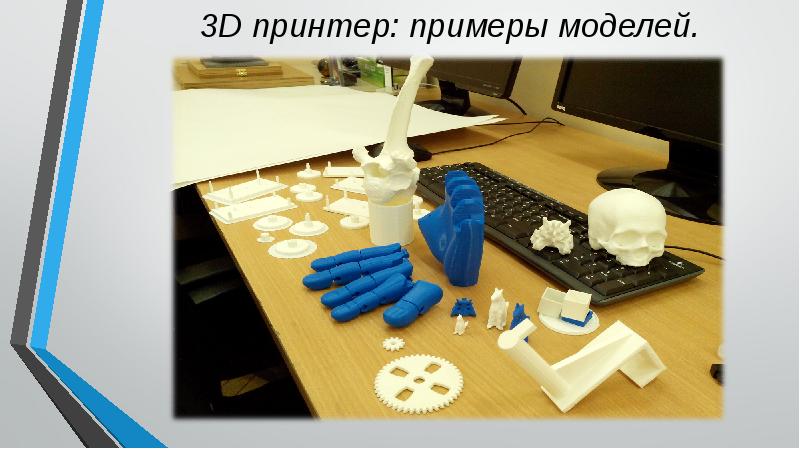

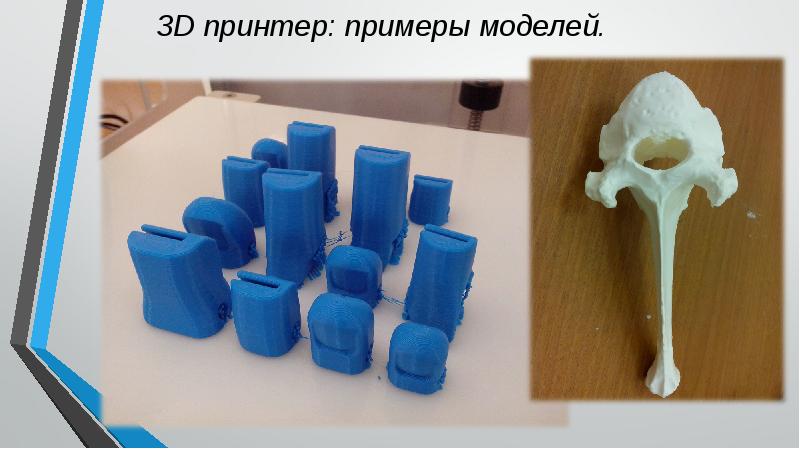

3D принтер: примеры моделей.

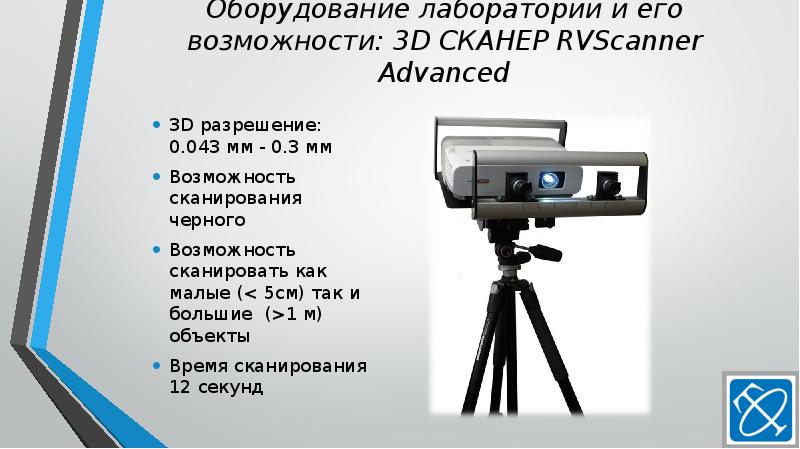

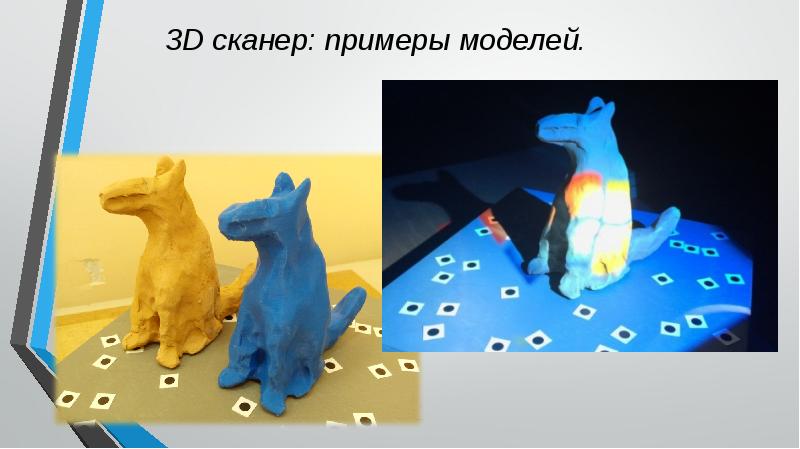

Оборудование лаборатории и его возможности: 3D СКАНЕР RVScanner Advanced 3D разрешение: 0.043 мм - 0.3 мм Возможность сканирования черного Возможность сканировать как малые (< 5см) так и большие (>1 м) объекты Время сканирования 12 секунд

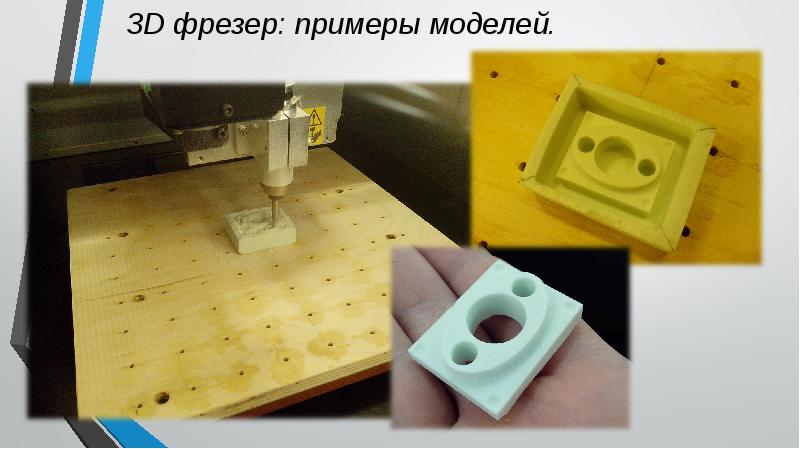

Оборудование лаборатории и его возможности: 3D ФРЕЗЕР Roland Modela MDX-40A Обработка моделей из дерева, пластика Обработка моделей цилиндрической формы Макс. рабочая область: 305 мм (X) x 305 мм (Y) x 105 мм (Z) Разрешение 0.01 мм/шаг (шаговые двигатели)

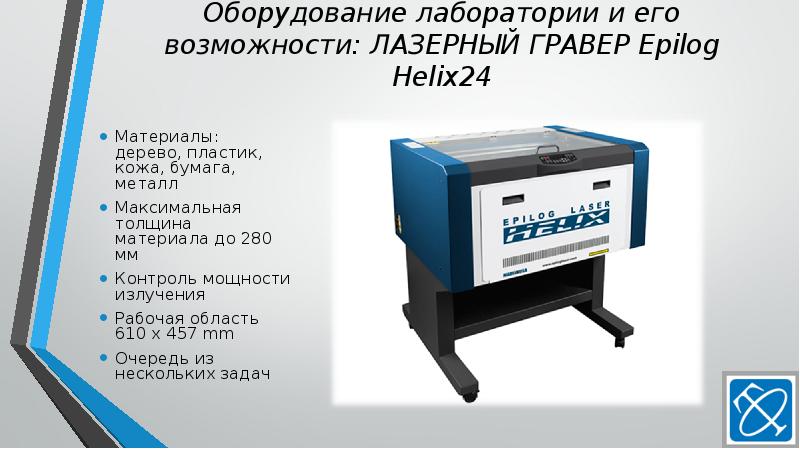

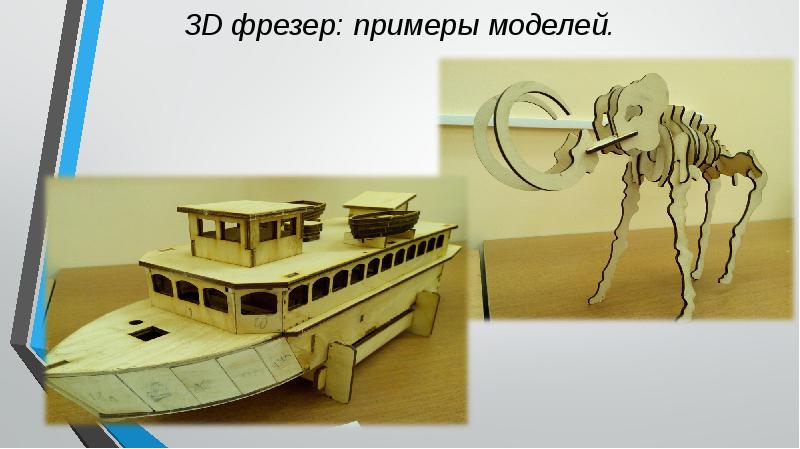

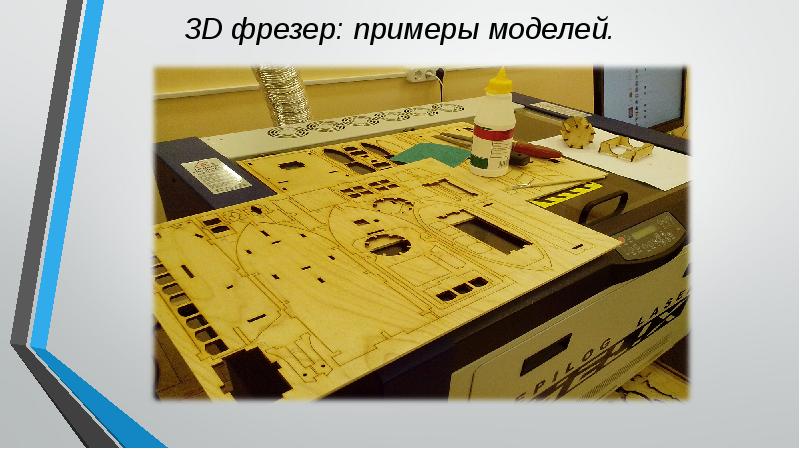

Оборудование лаборатории и его возможности: ЛАЗЕРНЫЙ ГРАВЕР Epilog Helix24 Материалы: дерево, пластик, кожа, бумага, металл Максимальная толщина материала до 280 мм Контроль мощности излучения Рабочая область 610 x 457 mm Очередь из нескольких задач

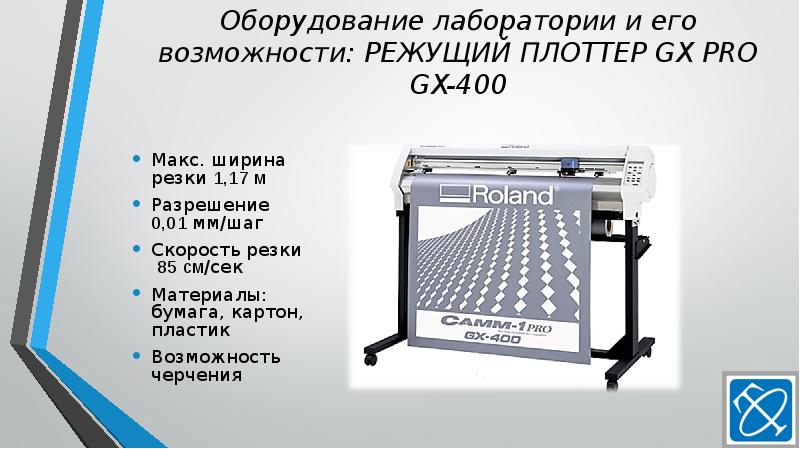

Оборудование лаборатории и его возможности: РЕЖУЩИЙ ПЛОТТЕР GX PRO GX-400 Макс. ширина резки 1,17 м Разрешение 0,01 мм/шаг Скорость резки 85 см/сек Материалы: бумага, картон, пластик Возможность черчения
