Деревянные конструкции. Исторический обзор развития деревянных конструкций. (Лекция 2) презентация

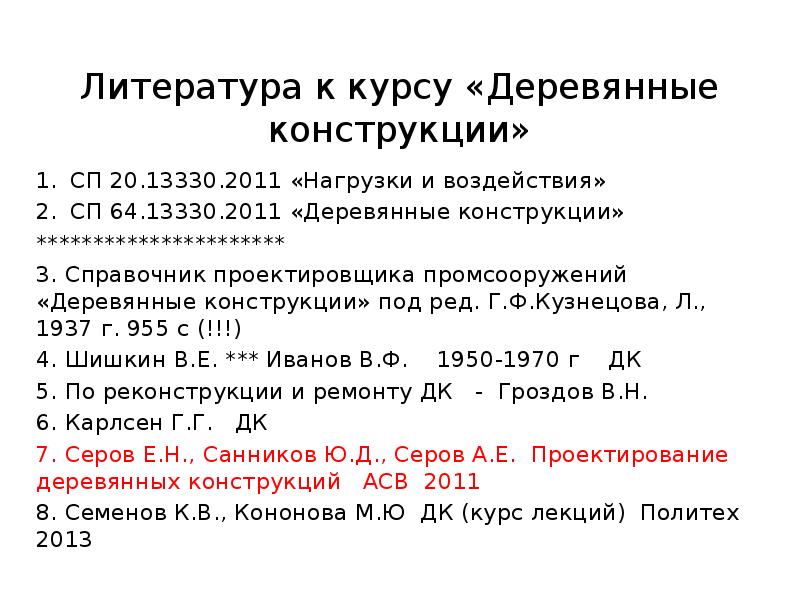

Литература к курсу «Деревянные конструкции» СП 20.13330.2011 «Нагрузки и воздействия» СП 64.13330.2011 «Деревянные конструкции» ********************** 3. Справочник проектировщика промсооружений «Деревянные конструкции» под ред. Г.Ф.Кузнецова, Л., 1937 г. 955 с (!!!) 4. Шишкин В.Е. *** Иванов В.Ф. 1950-1970 г ДК 5. По реконструкции и ремонту ДК - Гроздов В.Н. 6. Карлсен Г.Г. ДК 7. Серов Е.Н., Санников Ю.Д., Серов А.Е. Проектирование деревянных конструкций АСВ 2011 8. Семенов К.В., Кононова М.Ю ДК (курс лекций) Политех 2013

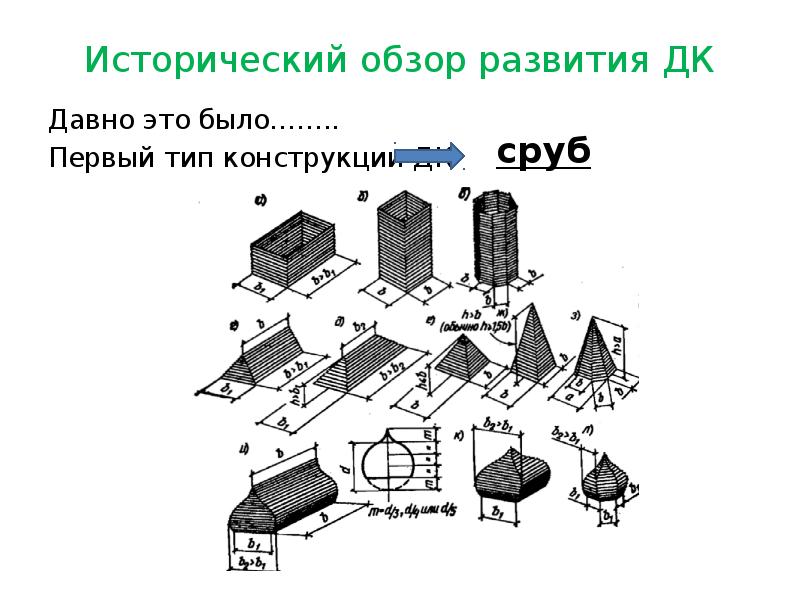

Исторический обзор развития ДК Давно это было…….. Первый тип конструкции ДК

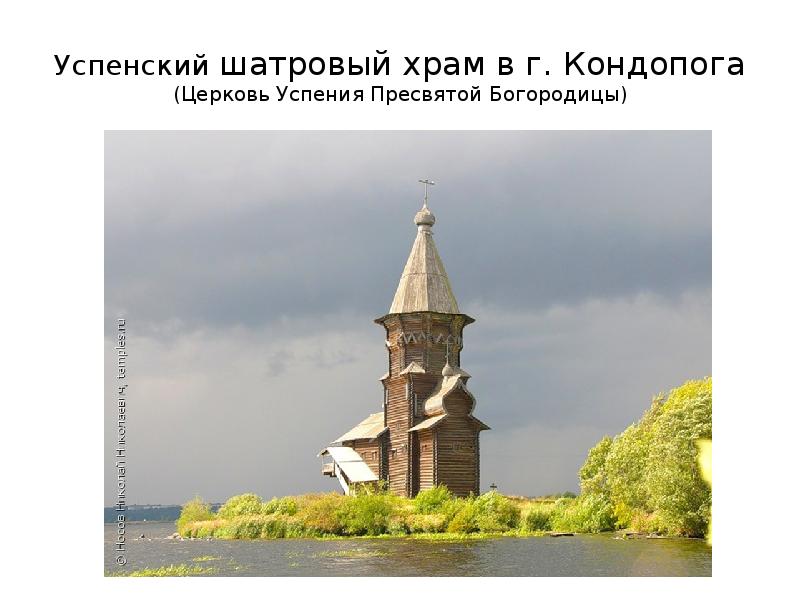

Успенский шатровый храм в г. Кондопога (Церковь Успения Пресвятой Богородицы)

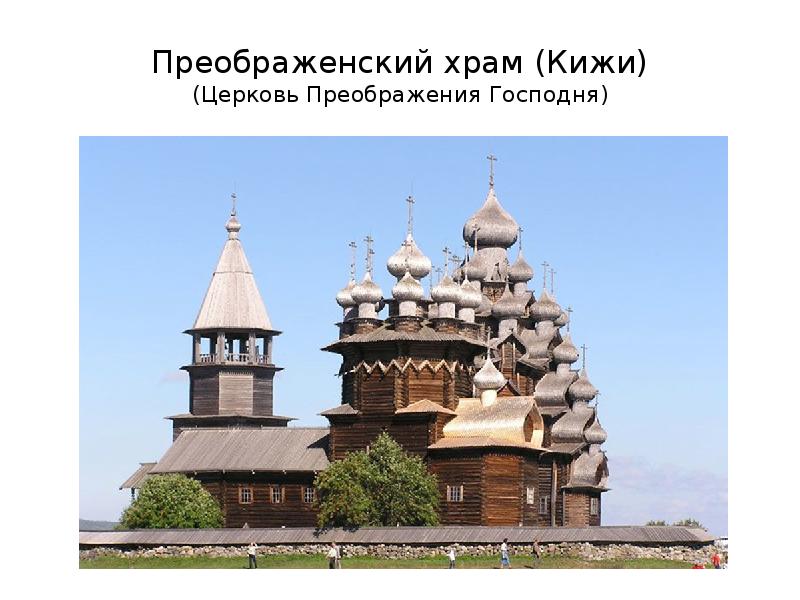

Преображенский храм (Кижи) (Церковь Преображения Господня)

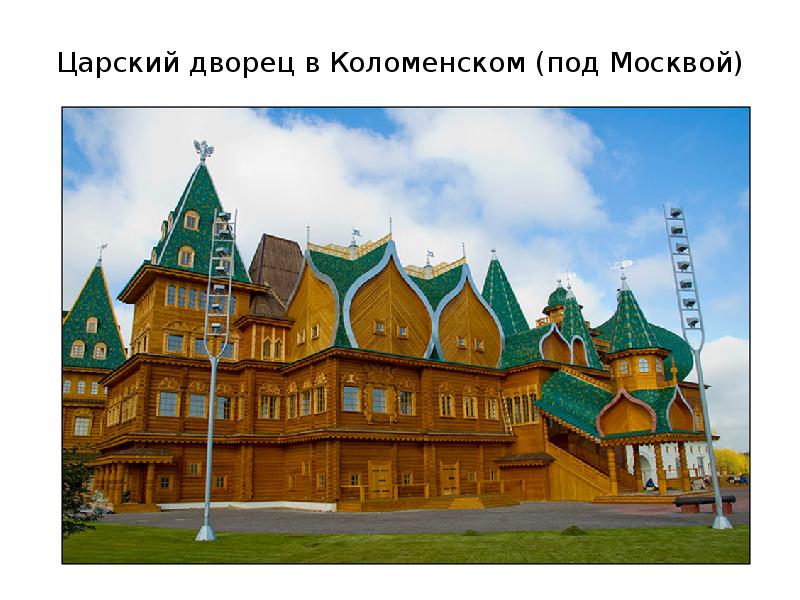

Царский дворец в Коломенском (под Москвой)

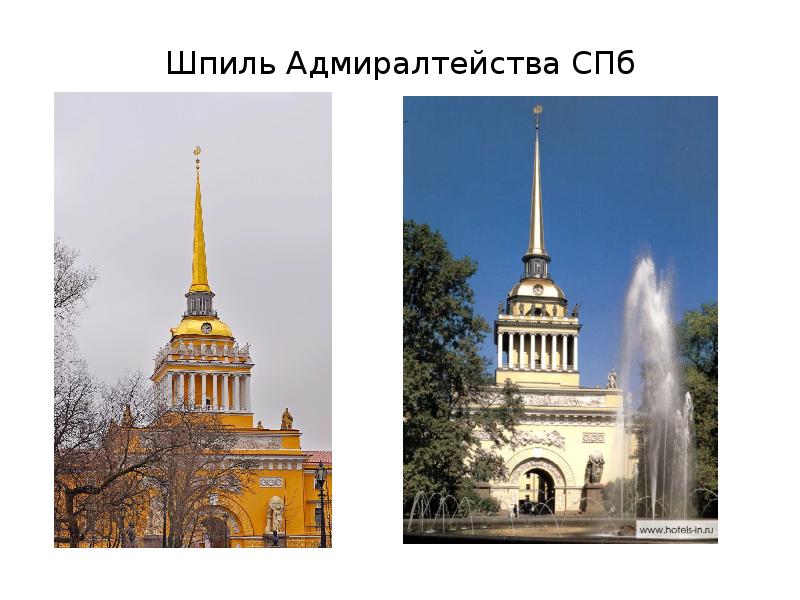

Шпиль Адмиралтейства СПб

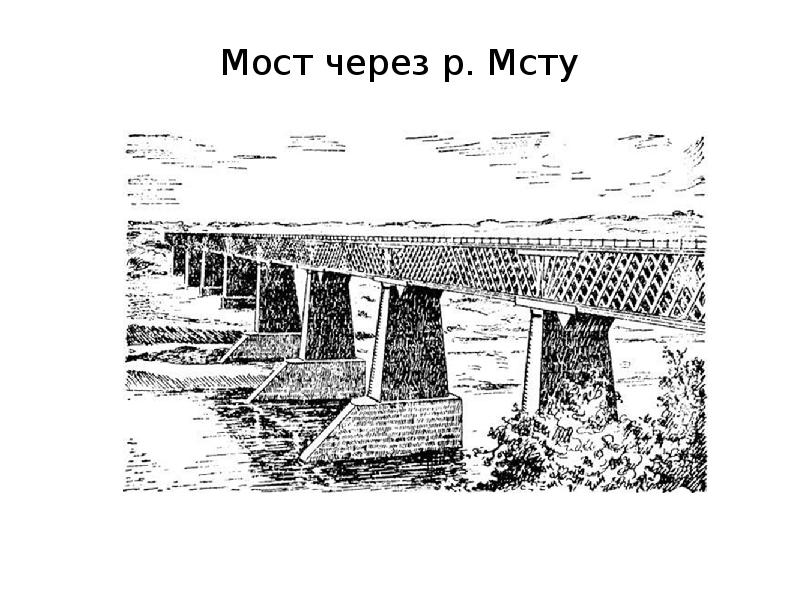

Мост через р. Мсту

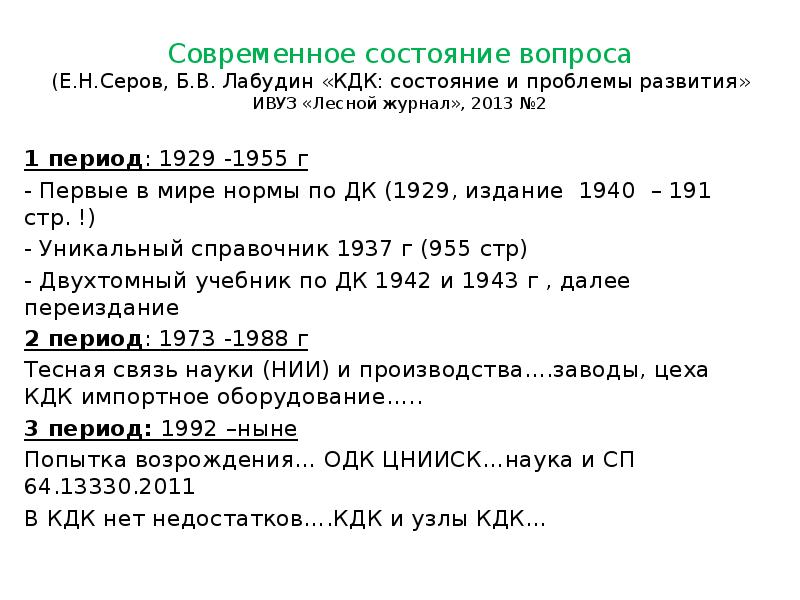

Современное состояние вопроса (Е.Н.Серов, Б.В. Лабудин «КДК: состояние и проблемы развития» ИВУЗ «Лесной журнал», 2013 №2 1 период: 1929 -1955 г - Первые в мире нормы по ДК (1929, издание 1940 – 191 стр. !) - Уникальный справочник 1937 г (955 стр) - Двухтомный учебник по ДК 1942 и 1943 г , далее переиздание 2 период: 1973 -1988 г Тесная связь науки (НИИ) и производства….заводы, цеха КДК импортное оборудование….. 3 период: 1992 –ныне Попытка возрождения… ОДК ЦНИИСК…наука и СП 64.13330.2011 В КДК нет недостатков….КДК и узлы КДК…

Строение и хим.состав древесины Древесина – анизотропный материал. Волоконная структура, растительные клетки, их размеры. Целлюлоза (прочность на растяжение)+ лигнин ( на сжатие) Физические свойства древесины Влажность W = 100% Свежесрубленная (естественной влажности) др. W=50-70%(до 100%) Воздушно-сухая (до 18%) Полусухая (18-25%) Сырая (более 25%)

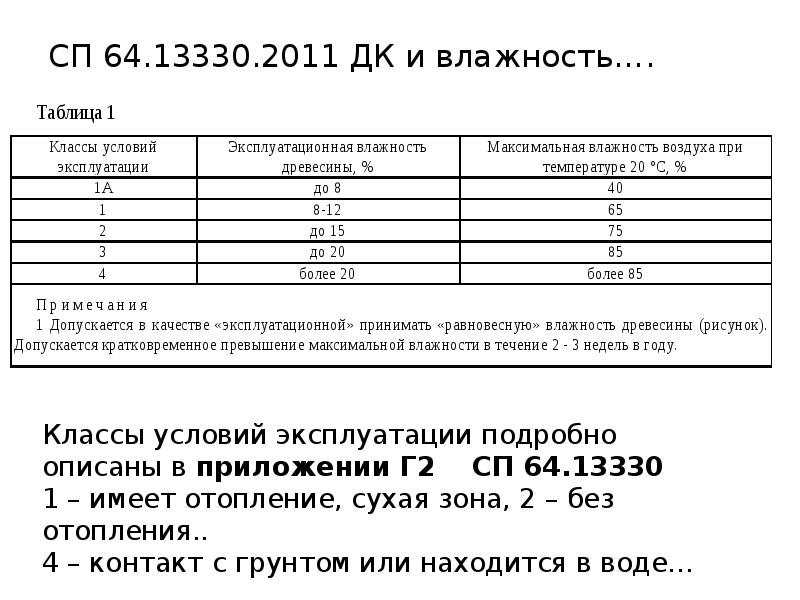

СП 64.13330.2011 ДК и влажность….

2. Плотность древесины (приложение Д в СП 64.13330.2011)

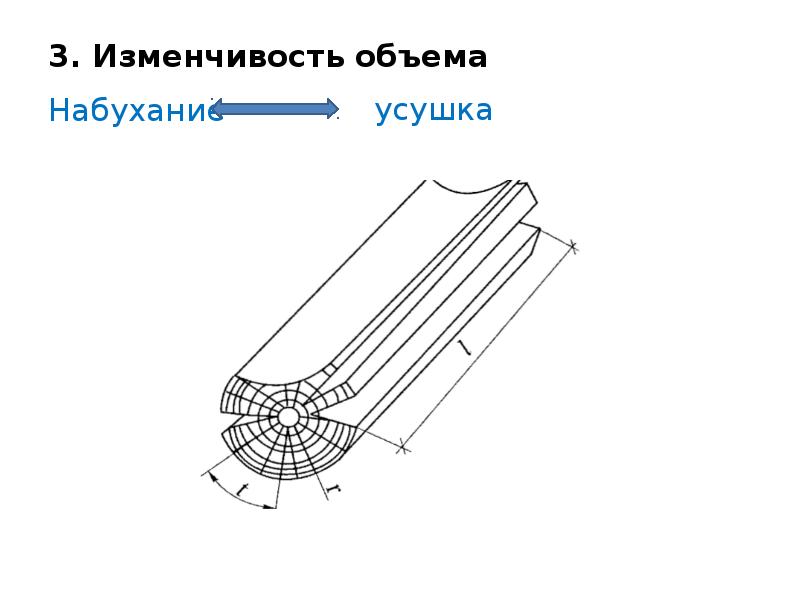

3. Изменчивость объема Набухание

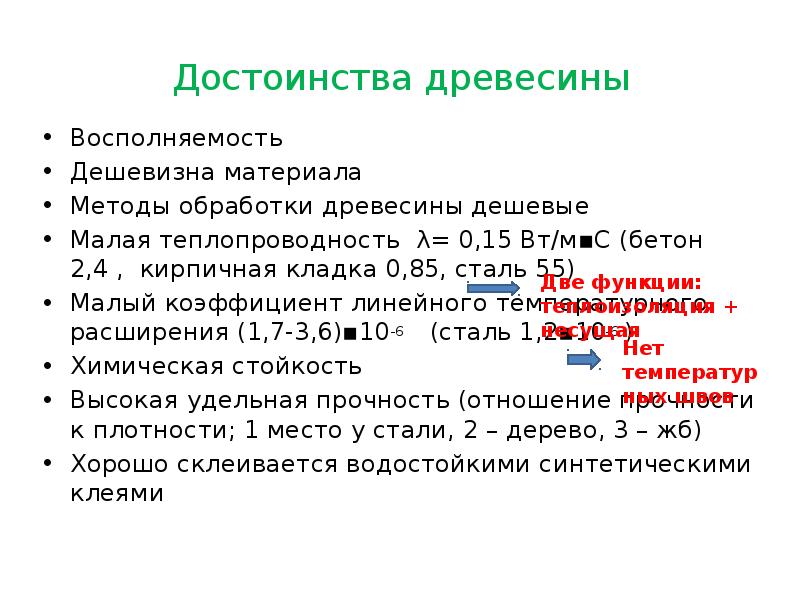

Достоинства древесины Восполняемость Дешевизна материала Методы обработки древесины дешевые Малая теплопроводность λ= 0,15 Вт/м▪С (бетон 2,4 , кирпичная кладка 0,85, сталь 55) Малый коэффициент линейного температурного расширения (1,7-3,6)▪10-6 (сталь 1,2▪10-6 ) Химическая стойкость Высокая удельная прочность (отношение прочности к плотности; 1 место у стали, 2 – дерево, 3 – жб) Хорошо склеивается водостойкими синтетическими клеями

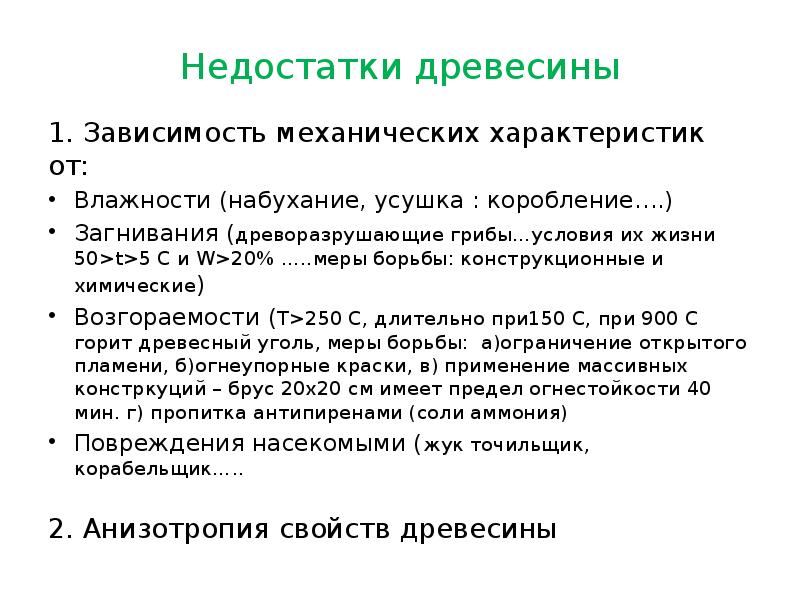

Недостатки древесины 1. Зависимость механических характеристик от: Влажности (набухание, усушка : коробление….) Загнивания (древоразрушающие грибы…условия их жизни 50>t>5 C и W>20% …..меры борьбы: конструкционные и химические) Возгораемости (T>250 C, длительно при150 С, при 900 С горит древесный уголь, меры борьбы: а)ограничение открытого пламени, б)огнеупорные краски, в) применение массивных констркуций – брус 20х20 см имеет предел огнестойкости 40 мин. г) пропитка антипиренами (соли аммония) Повреждения насекомыми (жук точильщик, корабельщик….. 2. Анизотропия свойств древесины

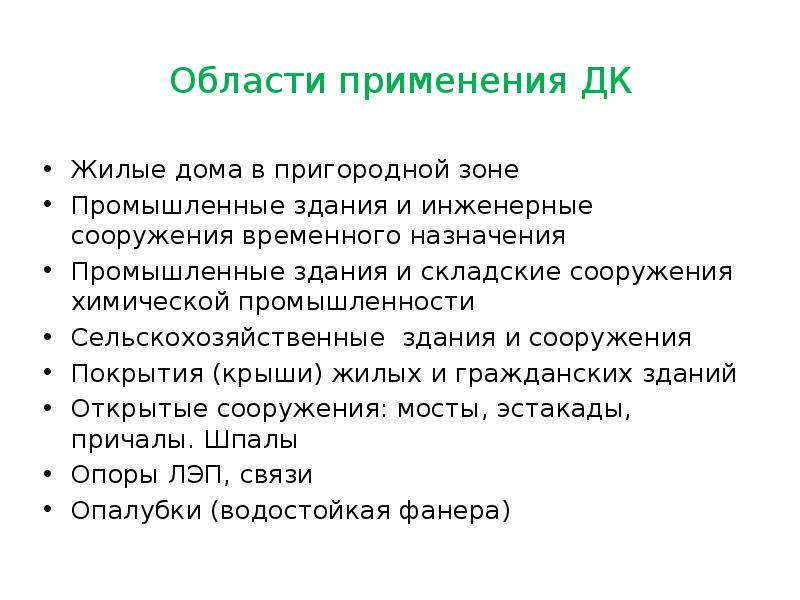

Области применения ДК Жилые дома в пригородной зоне Промышленные здания и инженерные сооружения временного назначения Промышленные здания и складские сооружения химической промышленности Сельскохозяйственные здания и сооружения Покрытия (крыши) жилых и гражданских зданий Открытые сооружения: мосты, эстакады, причалы. Шпалы Опоры ЛЭП, связи Опалубки (водостойкая фанера)

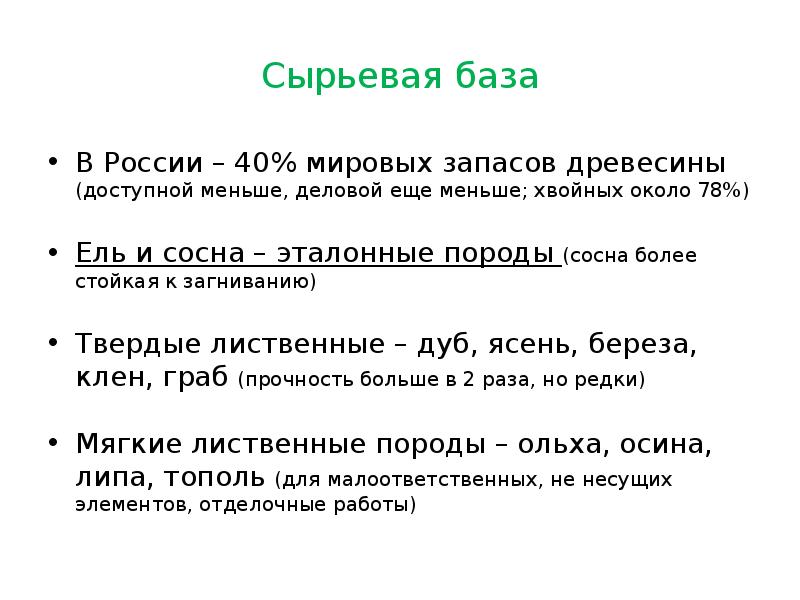

Сырьевая база В России – 40% мировых запасов древесины (доступной меньше, деловой еще меньше; хвойных около 78%) Ель и сосна – эталонные породы (сосна более стойкая к загниванию) Твердые лиственные – дуб, ясень, береза, клен, граб (прочность больше в 2 раза, но редки) Мягкие лиственные породы – ольха, осина, липа, тополь (для малоответственных, не несущих элементов, отделочные работы)

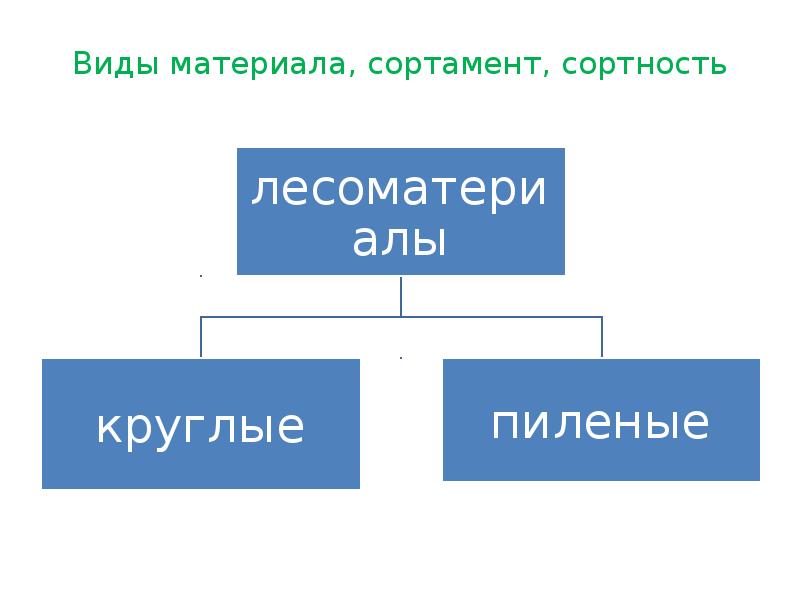

Виды материала, сортамент, сортность

Круглые лесоматериалы

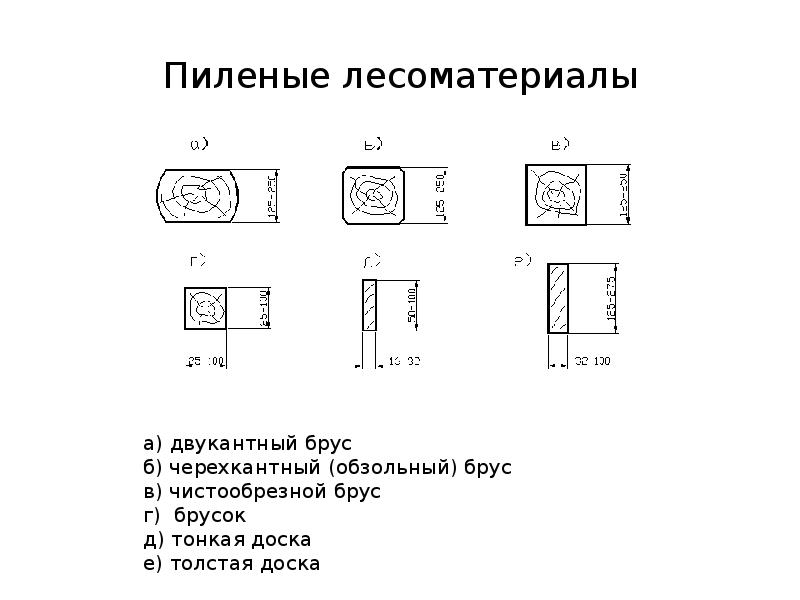

Пиленые лесоматериалы

Сортамент пиломатериалов

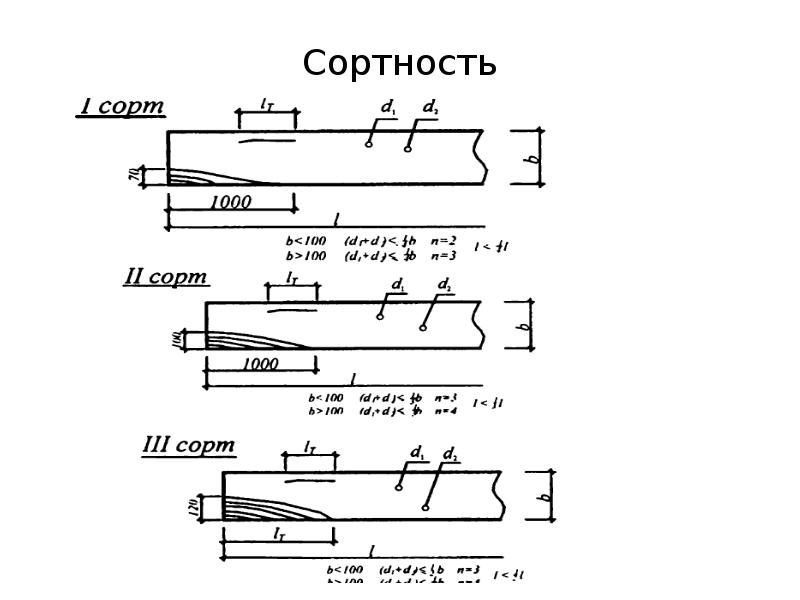

Сортность
