Измерительные трансформаторы. (Лекция 9) презентация

ИЗМЕРИТЕЛЬНЫЕ ТРАНСФОРМАТОРЫ По виду измеряемого значения: трансформаторы напряжения; трансформаторы тока (переменного); трансформаторы постоянного тока. По количеству коэффициентов трансформации: однодиапозонные; многодиапазонные. По способу установки: внутренней установки; наружной установки; встроенные; накладные; переносные. По материалу диэлектрика: масляные; газонаполненные; сухие (с изоляцией из бакелизированной бумаги, с керамической изоляцией, с эпоксидной изоляцией. )

Измерительные трансформаторы применяют в установках переменного тока для изоляции цепей измерительных приборов и реле от сети высокого напряжения, для расширения пределов измерения измерительных приборов. Измерительные трансформаторы применяют в установках переменного тока для изоляции цепей измерительных приборов и реле от сети высокого напряжения, для расширения пределов измерения измерительных приборов.

Трансформаторы тока

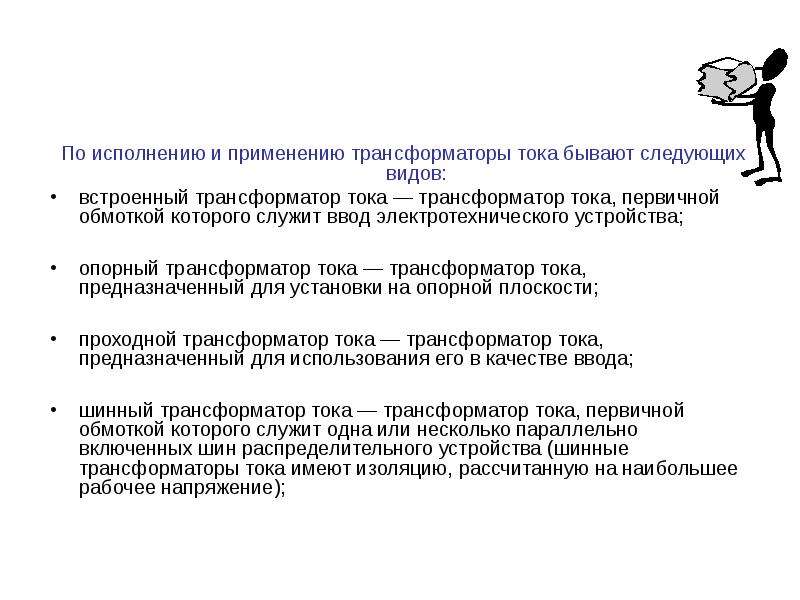

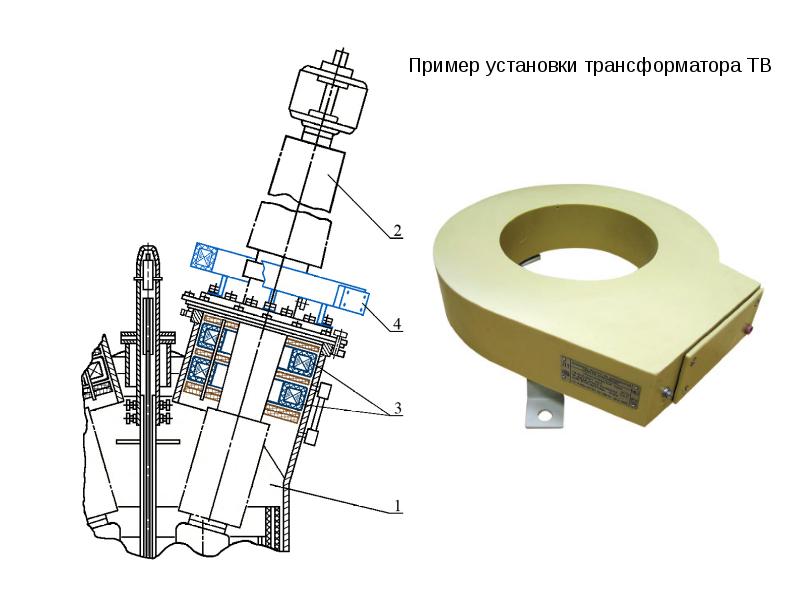

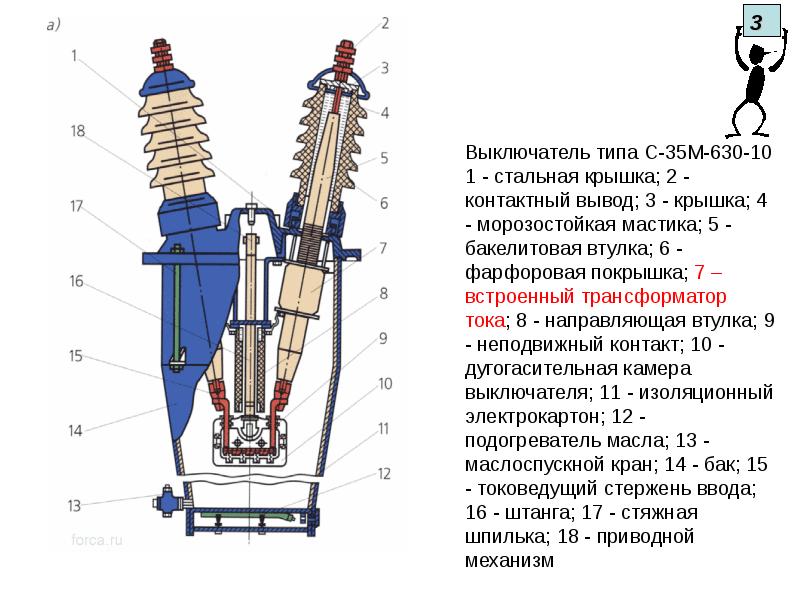

По исполнению и применению трансформаторы тока бывают следующих видов: По исполнению и применению трансформаторы тока бывают следующих видов: встроенный трансформатор тока — трансформатор тока, первичной обмоткой которого служит ввод электротехнического устройства; опорный трансформатор тока — трансформатор тока, предназначенный для установки на опорной плоскости; проходной трансформатор тока — трансформатор тока, предназначенный для использования его в качестве ввода; шинный трансформатор тока — трансформатор тока, первичной обмоткой которого служит одна или несколько параллельно включенных шин распределительного устройства (шинные трансформаторы тока имеют изоляцию, рассчитанную на наибольшее рабочее напряжение);

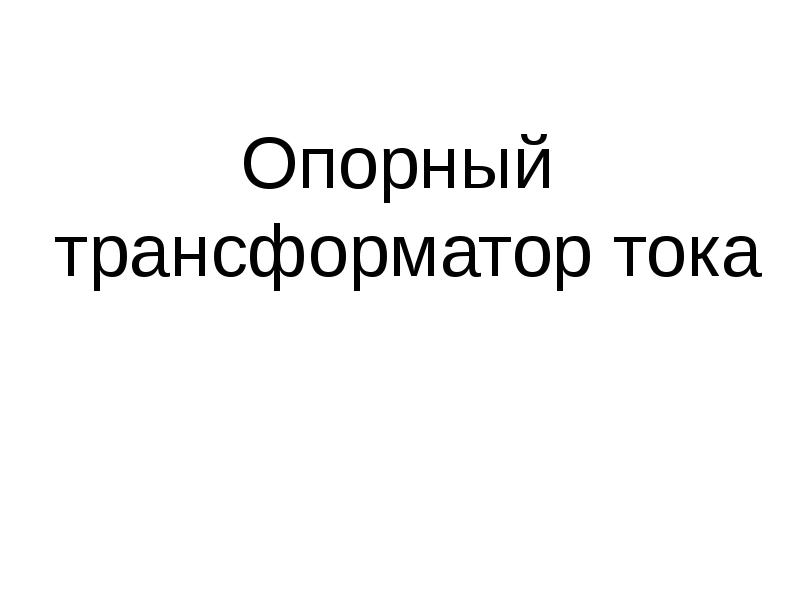

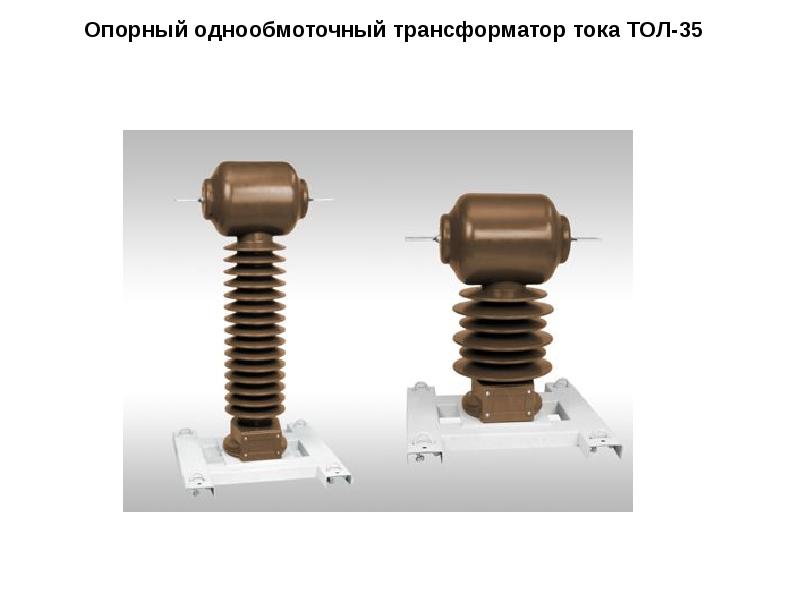

Опорный однообмоточный трансформатор тока ТОЛ-35

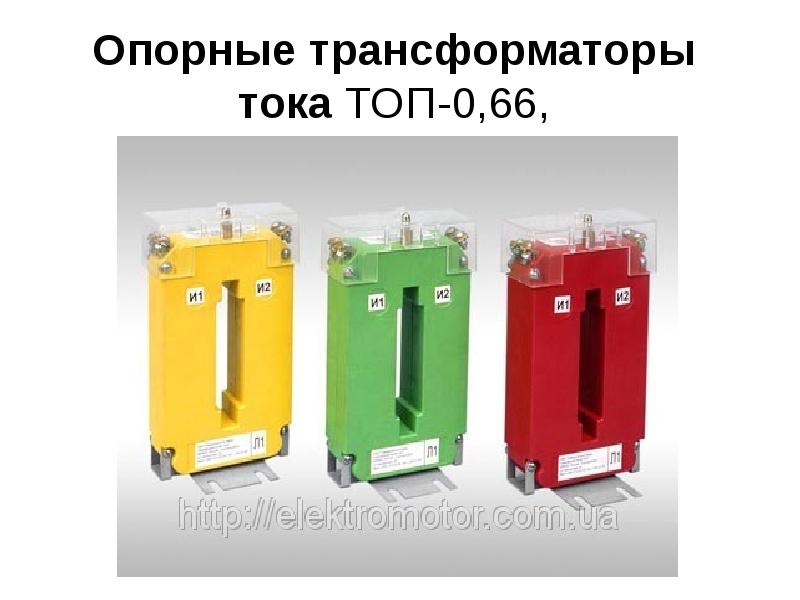

Опорные трансформаторы  тока ТОП-0,66,

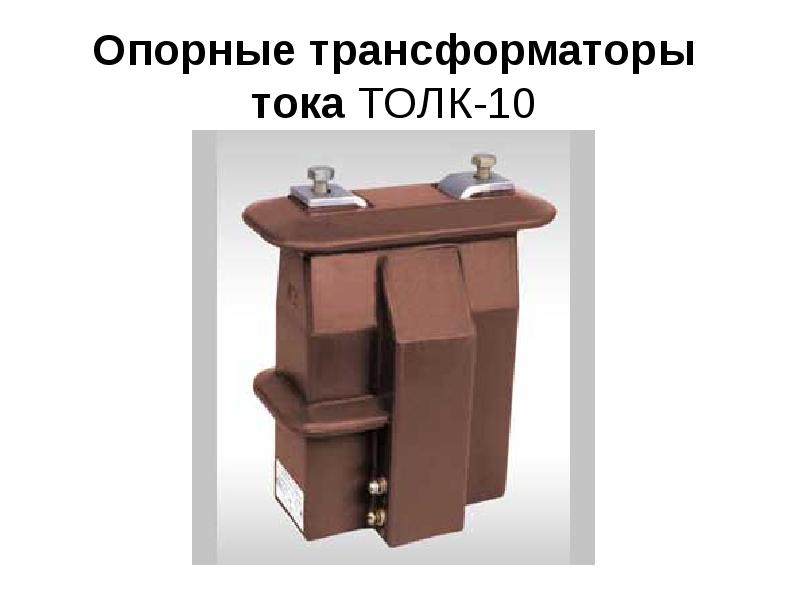

Опорные трансформаторы  тока ТОЛК-10

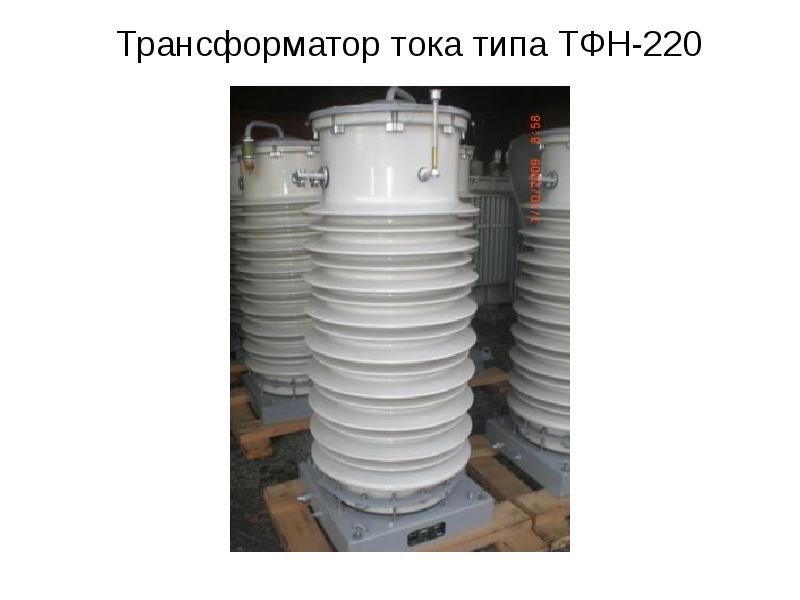

Трансформатор тока типа ТФН-220 1 — выводы первичной обмотки; 2 — переключатель; 3 - маслорасширитель; 4 — маслоуказатель; 5 — первичная обмотка; 6 — сердечник со вторичной обмоткой; 7 — покрышка — фарфор; 8 - коробка зажимов вторичной обмотки; 9 — цоколь основания

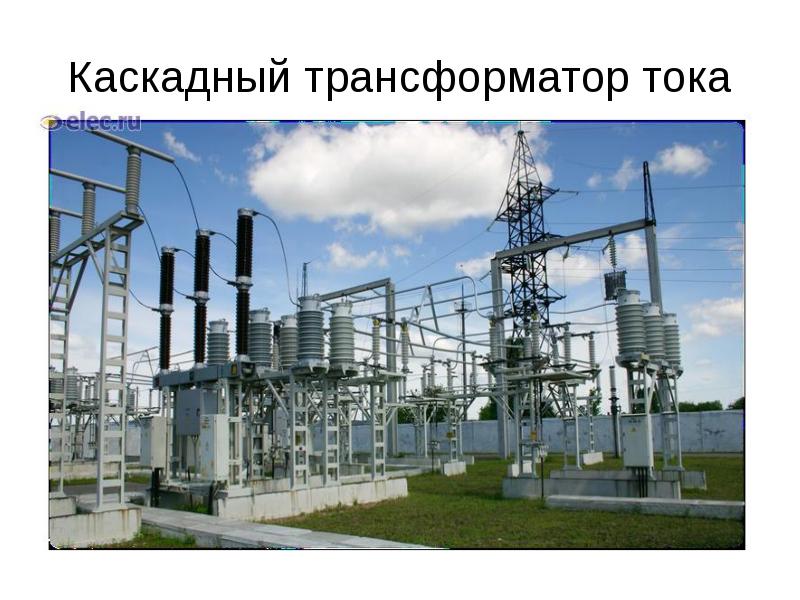

Каскадный трансформатор тока

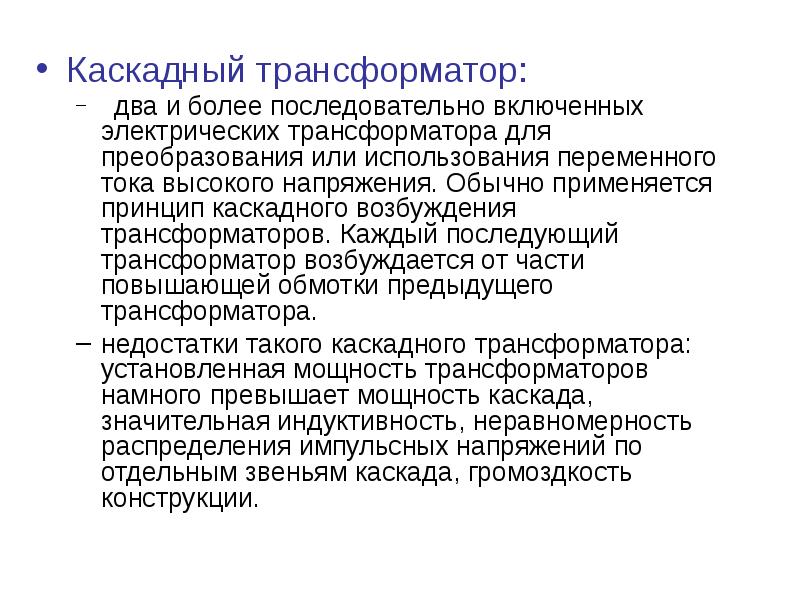

Каскадный трансформатор: Каскадный трансформатор:   два и более последовательно включенных электрических трансформатора для преобразования или использования переменного тока высокого напряжения. Обычно применяется принцип каскадного возбуждения трансформаторов. Каждый последующий трансформатор возбуждается от части повышающей обмотки предыдущего трансформатора. недостатки такого каскадного трансформатора: установленная мощность трансформаторов намного превышает мощность каскада, значительная индуктивность, неравномерность распределения импульсных напряжений по отдельным звеньям каскада, громоздкость конструкции.

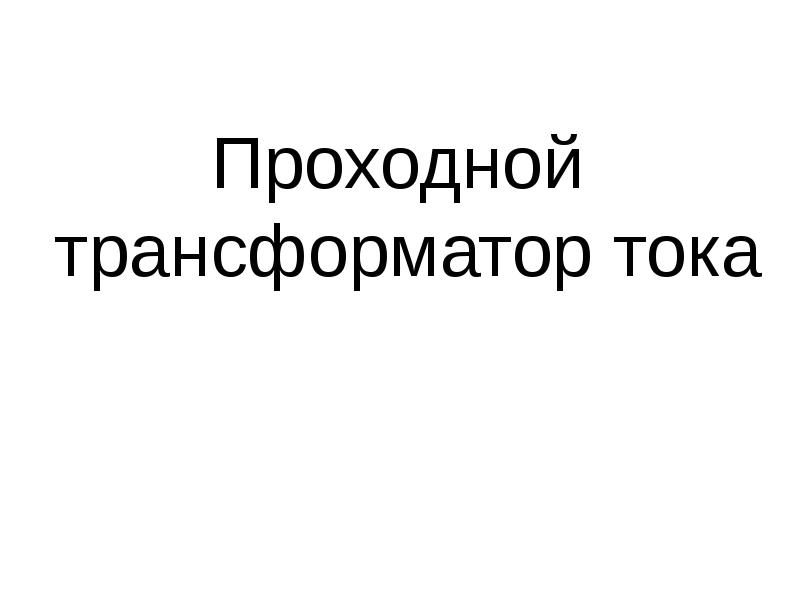

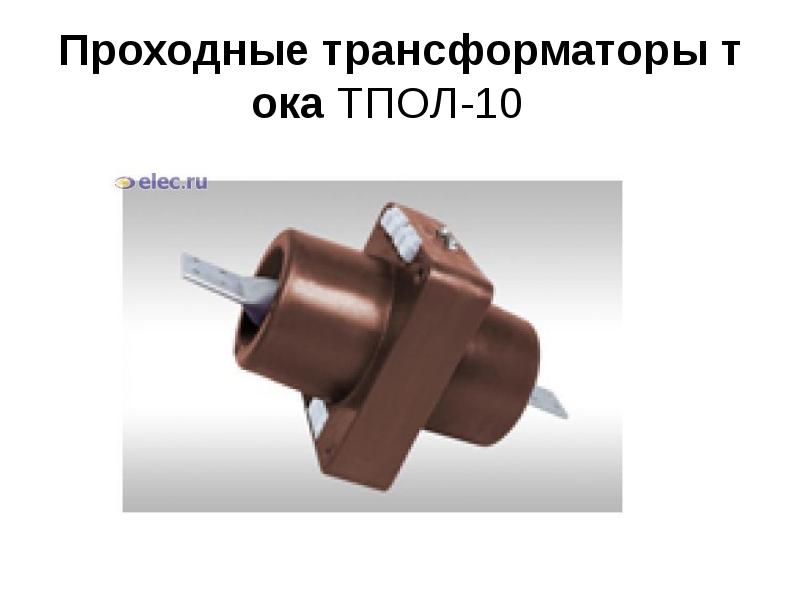

Проходные трансформаторы тока ТПОЛ-10

На подстанциях применяют так называемые проходные трансформаторы тока. В таком трансформаторе магнитопровод 3 и вторичная обмотка 2 смонтированы на проходном изоляторе 4, служащем для ввода высокого напряжения в кузов, а роль первичной обмотки трансформатора выполняет медный стержень 1, проходящий внутри изолятора.

Проходной трансформатор тока ТПЛ-10 У2

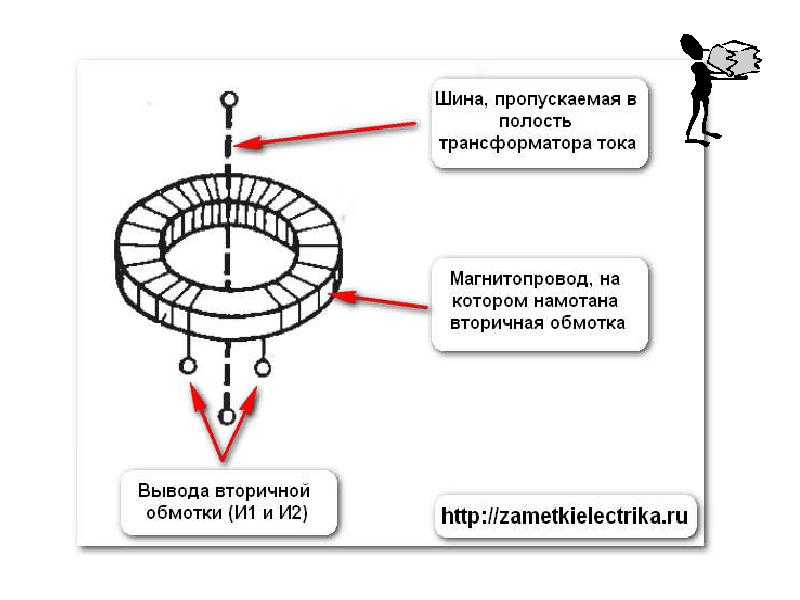

Шинные трансформаторы тока ТНШЛ-0,66 На большие номинальные первичные токи (6000 18000А) применяются ТТ, у которых роль первичной обмотки выполняет шина, проходящая внутри трансформатора. Эти трансформаторы представляют собой кольцеобразный эпоксидный блок с залитым в нем магнитопроводом и вторичными обмотками. Первичной обмоткой является шина токопровода.

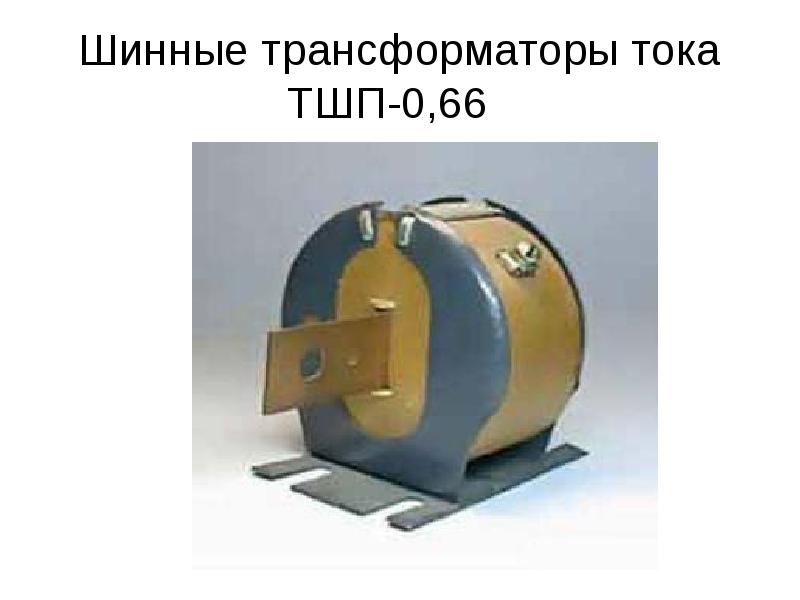

Шинные трансформаторы тока ТШП-0,66

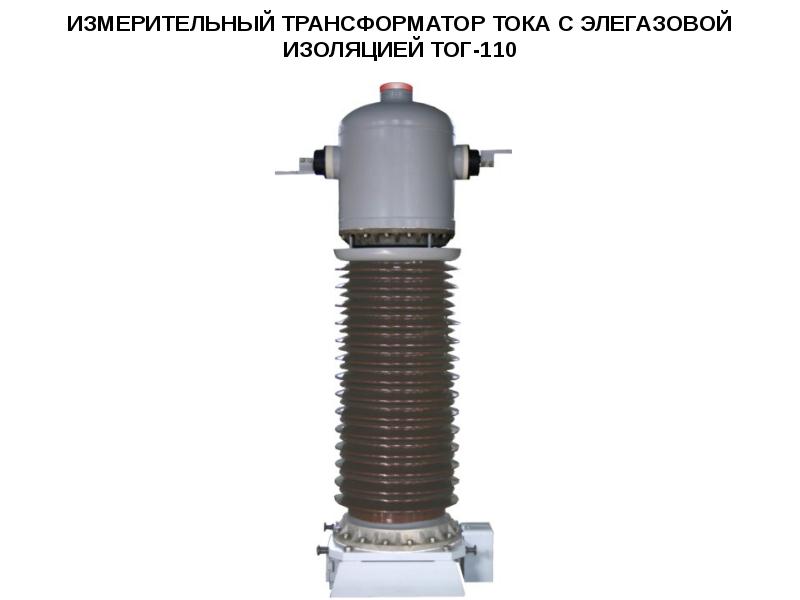

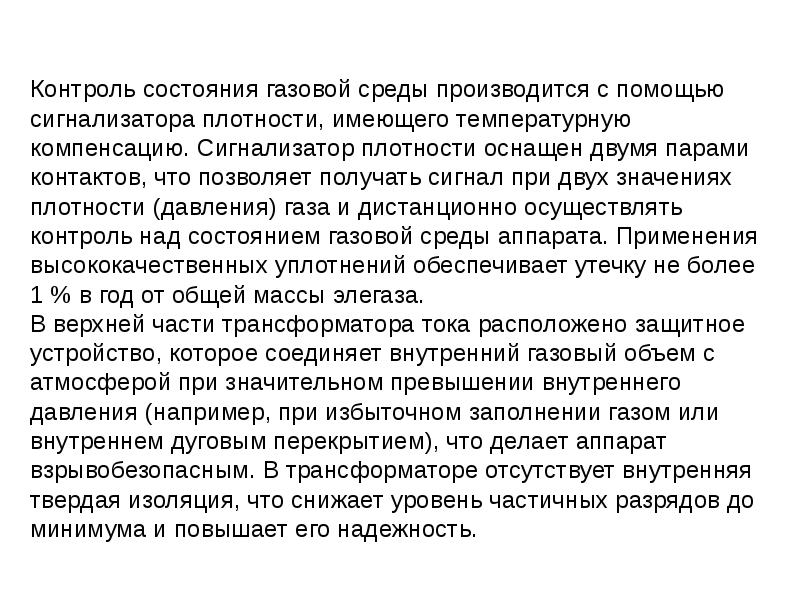

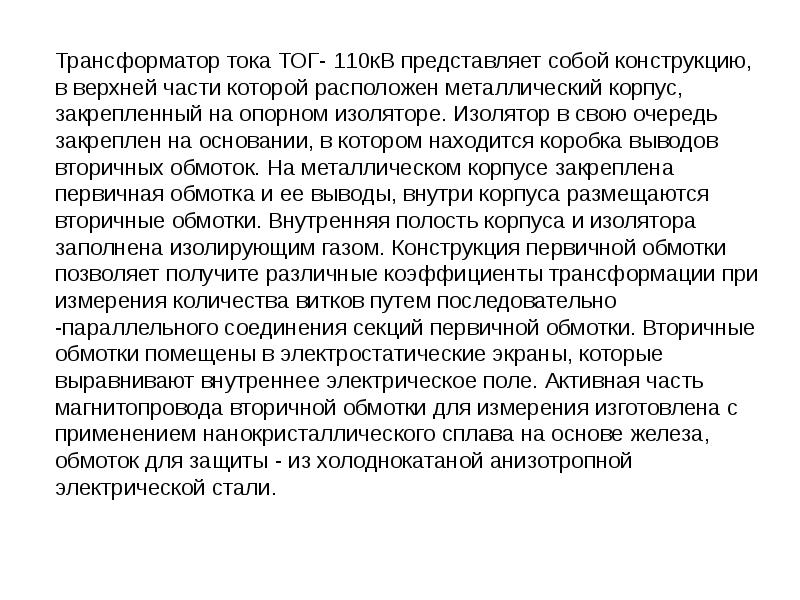

ИЗМЕРИТЕЛЬНЫЙ ТРАНСФОРМАТОР ТОКА С ЭЛЕГАЗОВОЙ ИЗОЛЯЦИЕЙ ТОГ-110

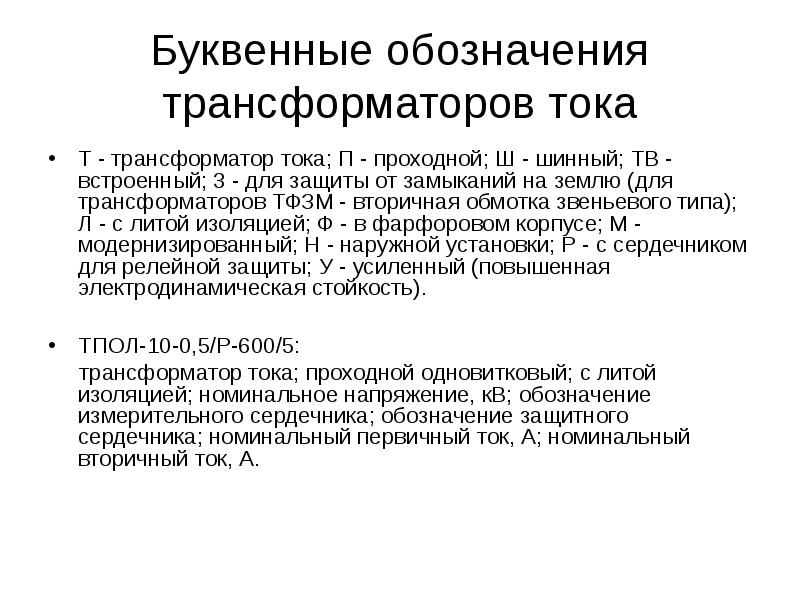

Буквенные обозначения трансформаторов тока Т - трансформатор тока; П - проходной; Ш - шинный; ТВ - встроенный; 3 - для защиты от замыканий на землю (для трансформаторов ТФЗМ - вторичная обмотка звеньевого типа); Л - с литой изоляцией; Ф - в фарфоровом корпусе; М - модернизированный; Н - наружной установки; Р - с сердечником для релейной защиты; У - усиленный (повышенная электродинамическая стойкость). ТПОЛ-10-0,5/Р-600/5: трансформатор тока; проходной одновитковый; с литой изоляцией; номинальное напряжение, кВ; обозначение измерительного сердечника; обозначение защитного сердечника; номинальный первичный ток, А; номинальный вторичный ток, А.

Трансформаторы напряжения

Измерительный трансформатор напряжения служит для понижения высокого напряжения, подаваемого в установках переменного тока на измерительные приборы и реле защиты и автоматики. Трансформатор напряжения понижает высокое напряжение до стандартного значения 100 или 100/v3 В. Измерительный трансформатор напряжения служит для понижения высокого напряжения, подаваемого в установках переменного тока на измерительные приборы и реле защиты и автоматики. Трансформатор напряжения понижает высокое напряжение до стандартного значения 100 или 100/v3 В. Применение трансформаторов напряжения позволяет использовать для измерения на высоком напряжении стандартные измерительные приборы, расширяя их пределы измерения; Кроме того, трансформатор напряжения изолирует (отделяет) измерительные приборы и реле от высокого напряжения, благодаря чему обеспечивается безопасность их обслуживания.

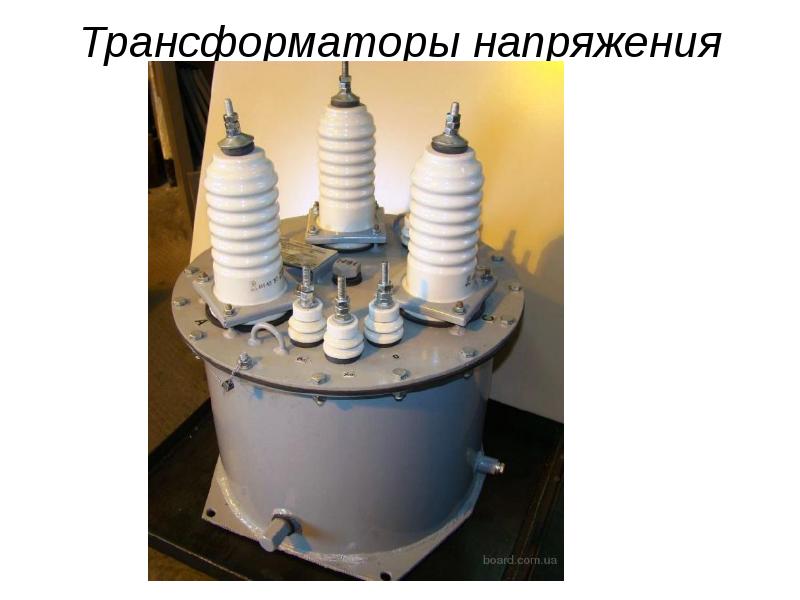

Трансформаторы напряжения

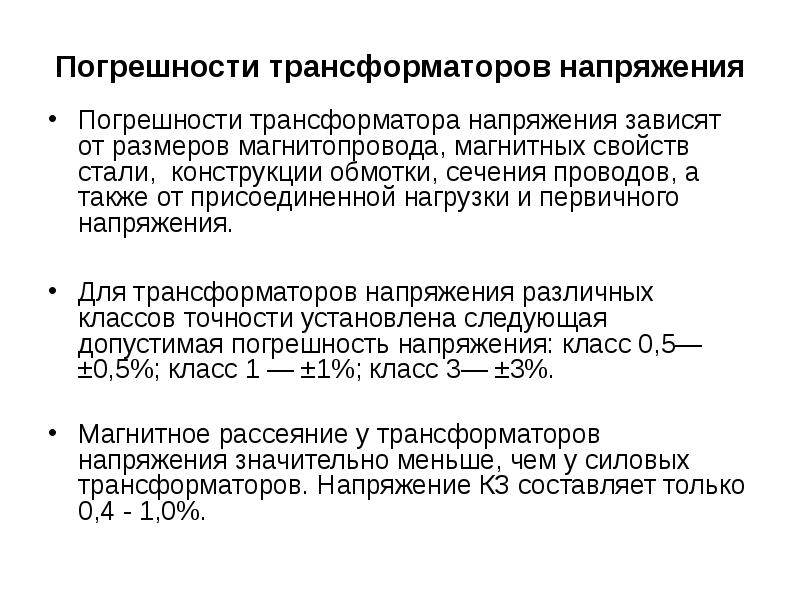

Погрешности трансформаторов напряжения Погрешности трансформатора напряжения зависят от размеров магнитопровода, магнитных свойств стали, конструкции обмотки, сечения проводов, а также от присоединенной нагрузки и первичного напряжения. Для трансформаторов напряжения различных классов точности установлена следующая допустимая погрешность напряжения: класс 0,5— ±0,5%; класс 1 — ±1%; класс 3— ±3%. Магнитное рассеяние у трансформаторов напряжения значительно меньше, чем у силовых трансформаторов. Напряжение КЗ составляет только 0,4 - 1,0%.

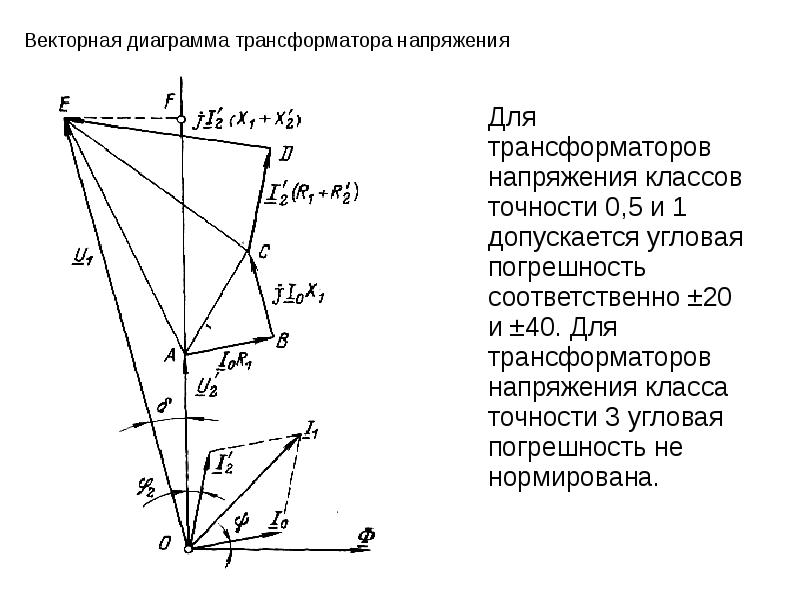

Для трансформаторов напряжения классов точности 0,5 и 1 допускается угловая погрешность соответственно ±20 и ±40. Для трансформаторов напряжения класса точности 3 угловая погрешность не нормирована.

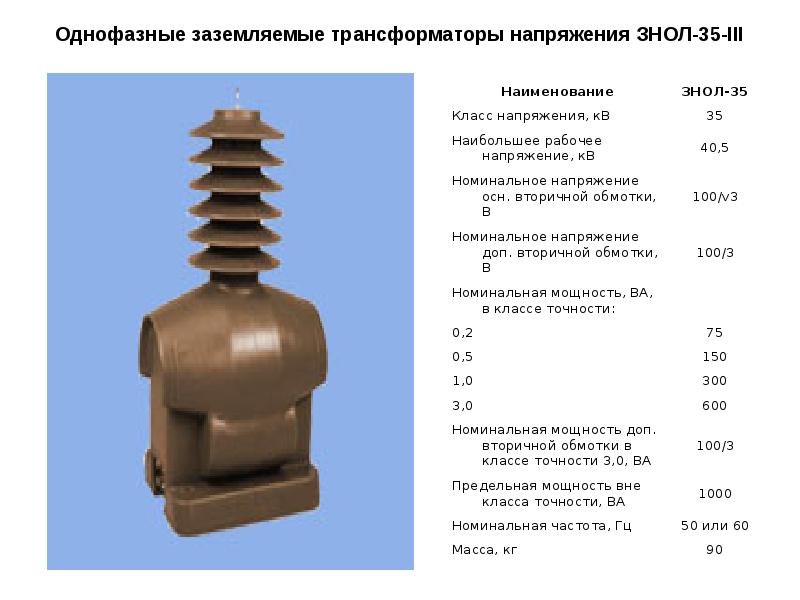

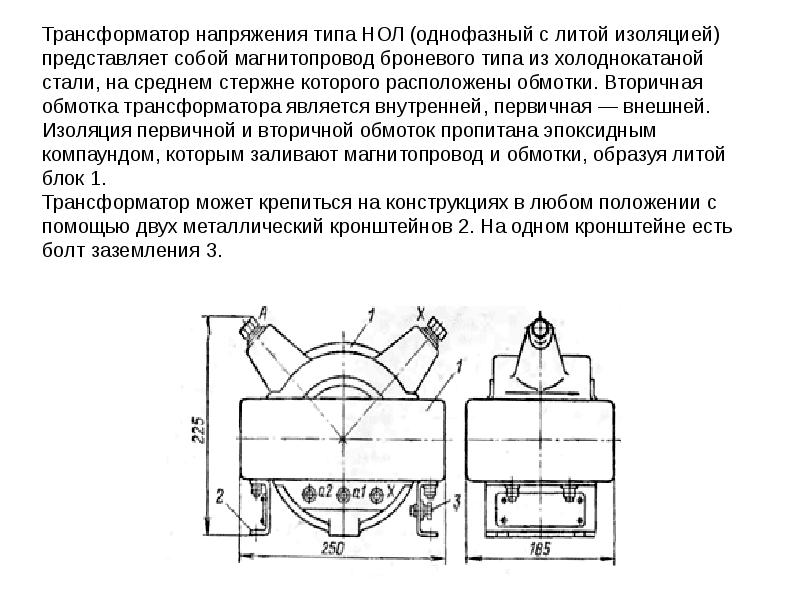

По исполнению и применению трансформаторы тока бывают следующих видов: В установках напряжением до 20 кВ применяются трехфазные и однофазные трансформаторы, 35 кВ и выше – только однофазные. По типу применяемой изоляции различают трансформаторы напряжения: - сухие (НОС); - маслонаполненные (НОМ, ЗНОМ. НТМИ, НТМК (компенсированные), НАМИ(антирезонансные); НАМИТ - элегазовые (НОГ, ЗНОГ); - с литой изоляцией (НОЛ,ЗНОЛ).

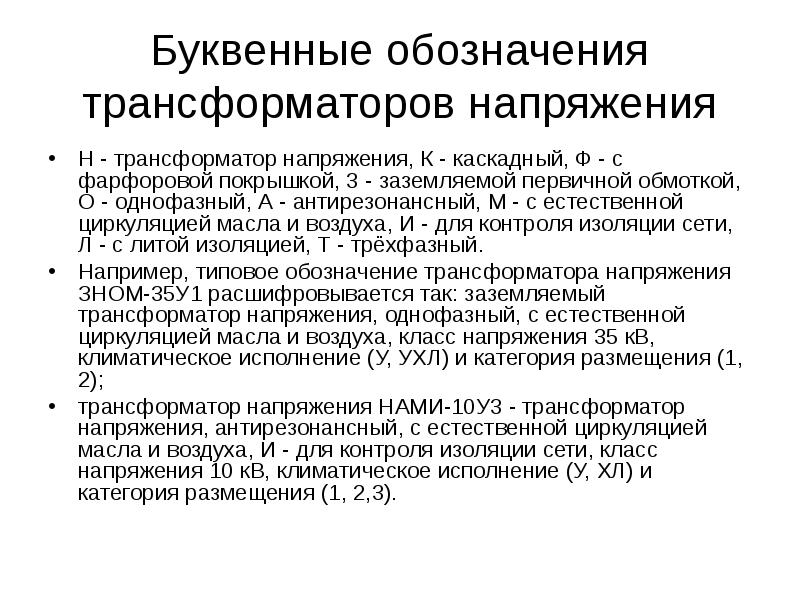

Буквенные обозначения трансформаторов напряжения Н - трансформатор напряжения, К - каскадный, Ф - с фарфоровой по­крышкой, 3 - заземляемой первичной обмоткой, О - однофазный, А - антирезонансный, М - с естественной циркуляцией масла и воздуха, И - для контроля изоляции сети, Л - с литой изоляцией, Т - трёхфазный. Например, типовое обозначение трансформатора напряжения ЗНОМ-35У1 расшифровывается так: заземляемый трансформатор напряжения, однофазный, с естественной циркуляцией масла и воздуха, класс напряжения 35 кВ, климатическое исполнение (У, УХЛ) и категория размещения (1, 2); трансформатор напряжения НАМИ-10У3 - трансформатор напряжения, антирезонансный, с естественной циркуляцией масла и воздуха, И - для контроля изоляции сети, класс напряжения 10 кВ, климатическое исполнение (У, ХЛ) и категория размещения (1, 2,3).

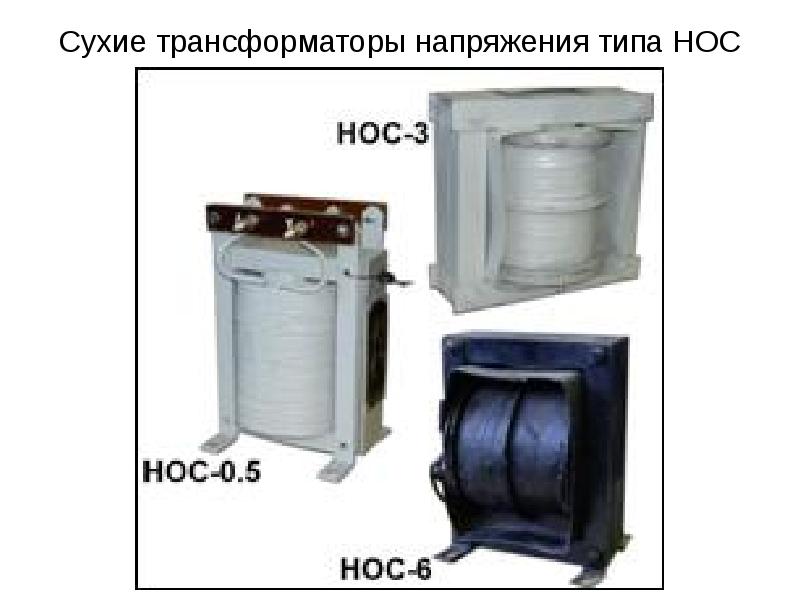

Сухие трансформаторы напряжения типа НОС

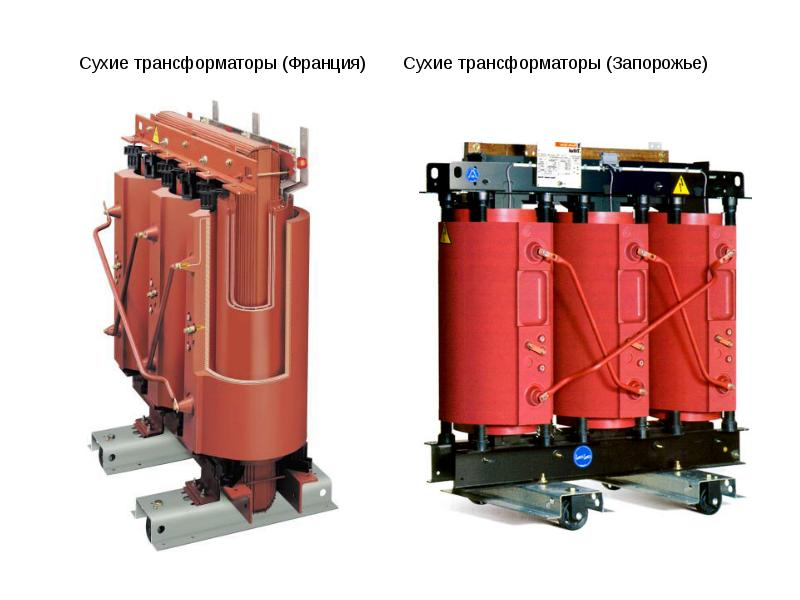

Сухие трансформаторы (Франция) Сухие трансформаторы (Запорожье)

МАСЛОНАПЛНЕНЫЕ ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ

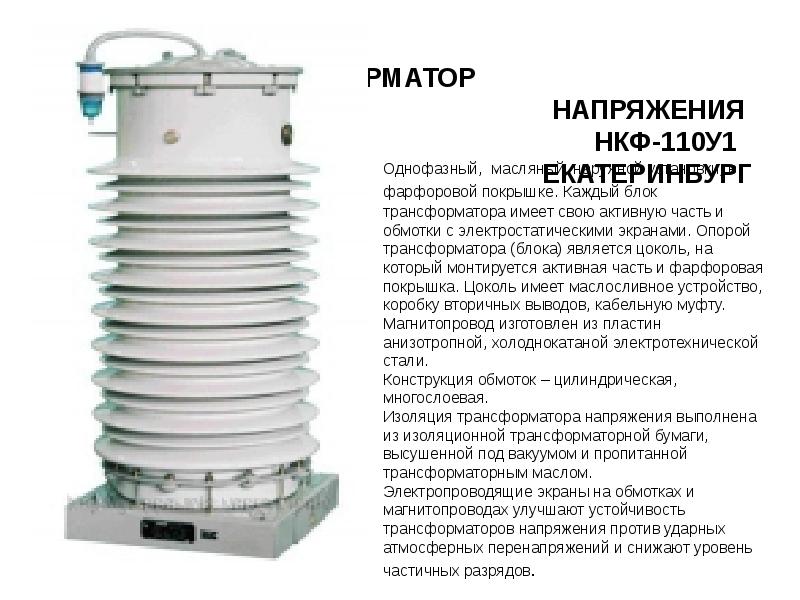

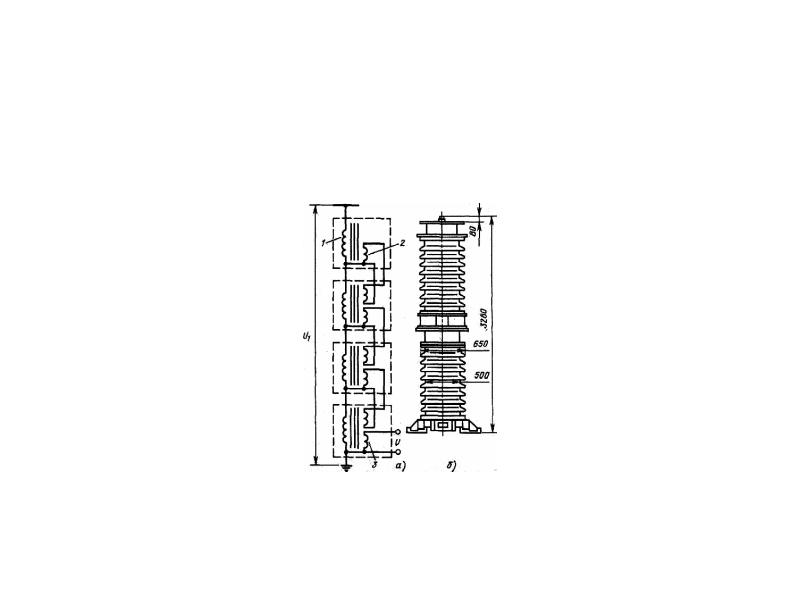

ТРАНСФОРМАТОР НАПРЯЖЕНИЯ НКФ-110У1 ЕКАТЕРИНБУРГ

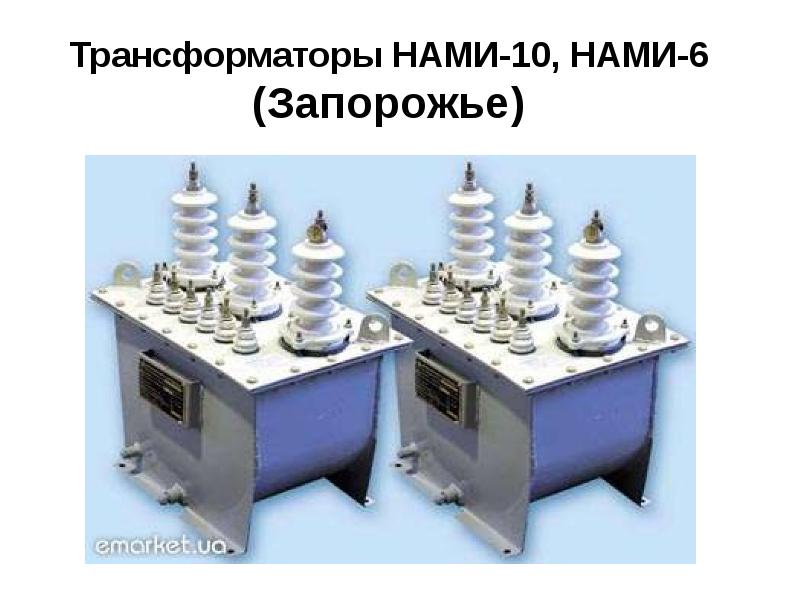

Трансформаторы НАМИ-10, НАМИ-6 (Запорожье)

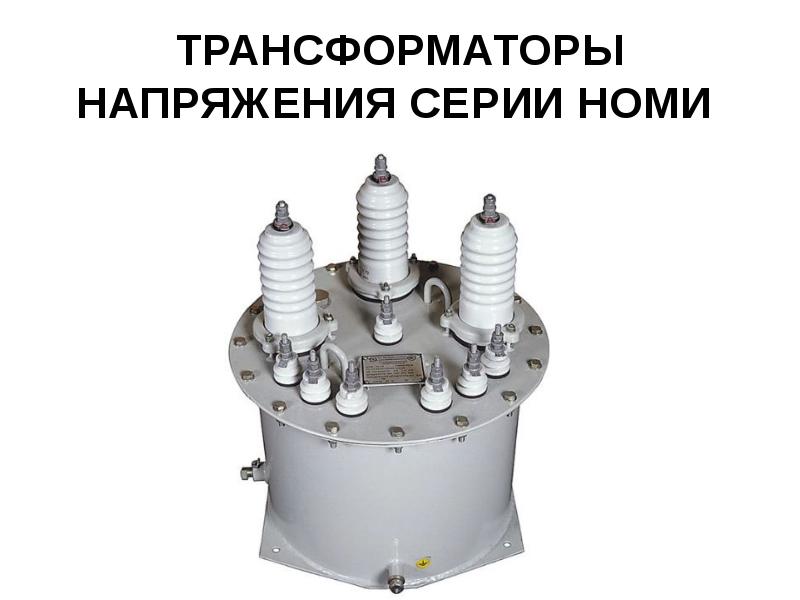

ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ СЕРИИ НОМИ

Трансформаторы напряжения элегазовые ЗНОГ220-У1

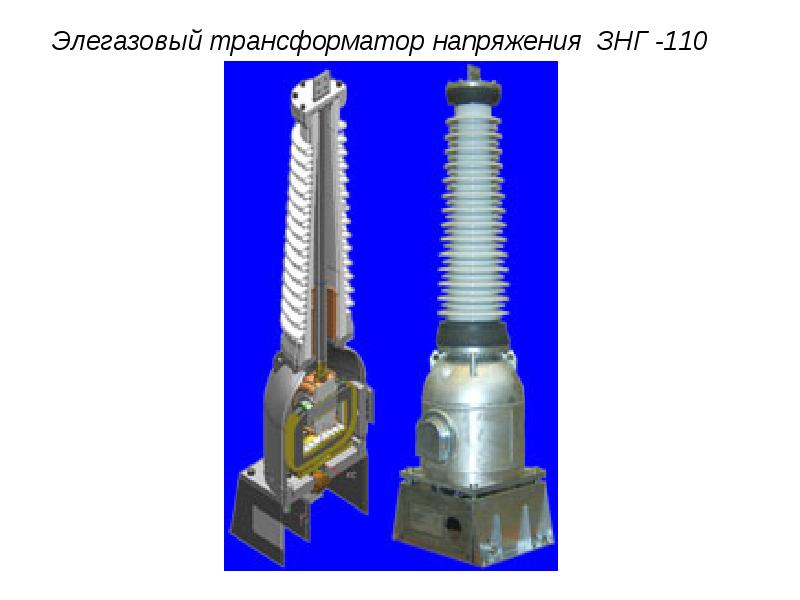

Элегазовый трансформатор напряжения  ЗНГ -110
