Кабели с изоляцией из cшитого полиэтилена

Введение Подавляющее большинство применяемых в России и странах СНГ кабелей – с пропитанной бумажной изоляцией. Их конструкция не претерпевала существенных изменений на протяжении нескольких десятков лет. Этим обусловлены многочисленные недостатки кабелей: высокая повреждаемость, ограничения по нагрузочной способности, ограничения по разности уровней прокладки, низкая технологичность монтажа муфт.

Высокая повреждаемость кабельных линий требовала содержания значительных сил Высокая повреждаемость кабельных линий требовала содержания значительных сил для проведения земляных работ, ремонта кабельных линий, испытаний и отысканию мест повреждений в кабелях. Таким образом, значительная часть ресурсов предприятия отвлекалась на содержание дополнительного персонала, закупку материалов для ремонта, техники, инструмента.

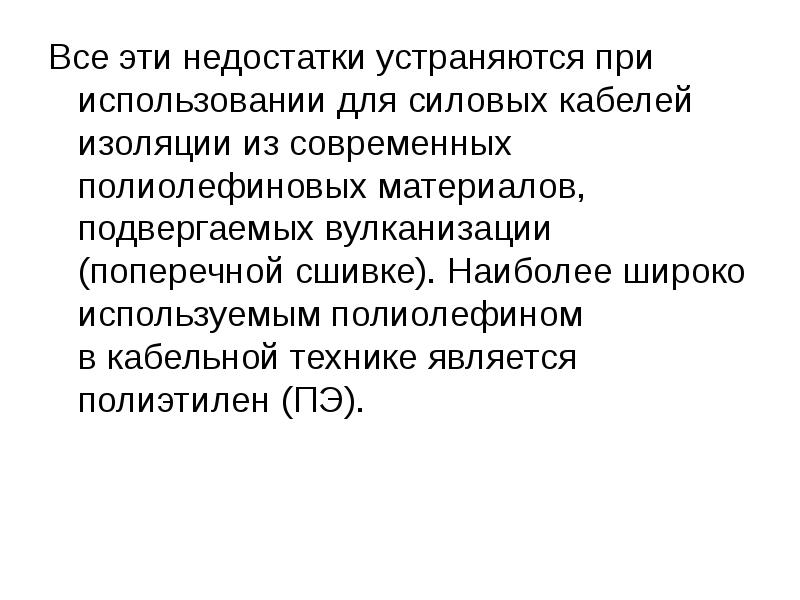

Все эти недостатки устраняются при использовании для силовых кабелей изоляции из современных полиолефиновых материалов, подвергаемых вулканизации (поперечной сшивке). Наиболее широко используемым полиолефином в кабельной технике является полиэтилен (ПЭ). Все эти недостатки устраняются при использовании для силовых кабелей изоляции из современных полиолефиновых материалов, подвергаемых вулканизации (поперечной сшивке). Наиболее широко используемым полиолефином в кабельной технике является полиэтилен (ПЭ).

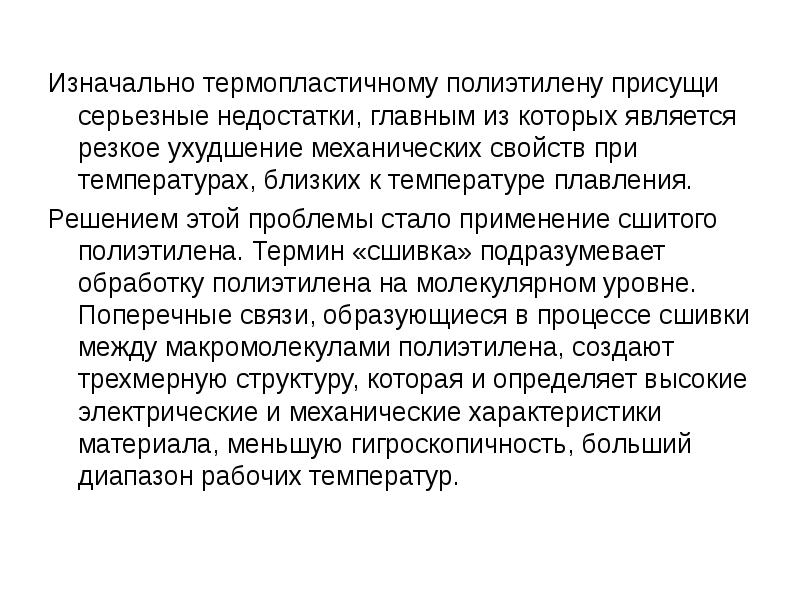

Изначально термопластичному полиэтилену присущи серьезные недостатки, главным из которых является резкое ухудшение механических свойств при температурах, близких к температуре плавления. Решением этой проблемы стало применение сшитого полиэтилена. Термин «сшивка» подразумевает обработку полиэтилена на молекулярном уровне. Поперечные связи, образующиеся в процессе сшивки между макромолекулами полиэтилена, создают трехмерную структуру, которая и определяет высокие электрические и механические характеристики материала, меньшую гигроскопичность, больший диапазон рабочих температур.

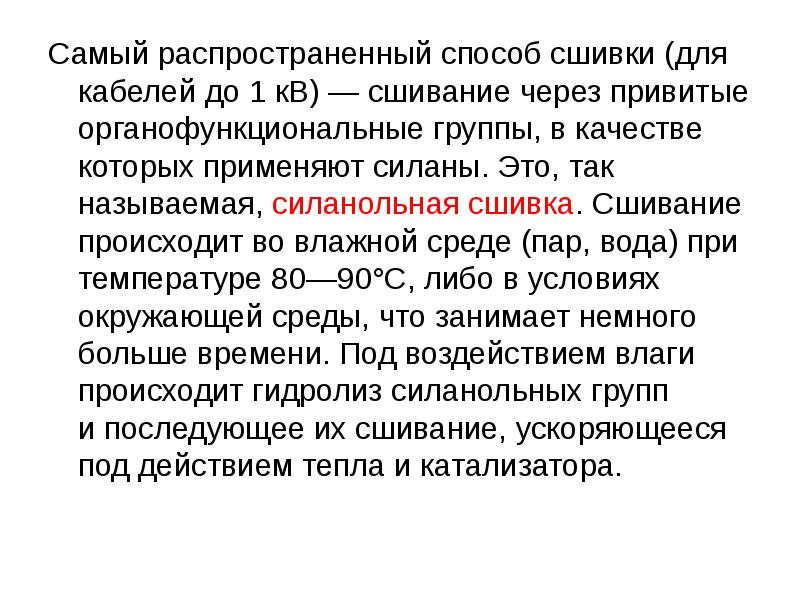

Самый распространенный способ сшивки (для кабелей до 1 кВ) — сшивание через привитые органофункциональные группы, в качестве которых применяют силаны. Это, так называемая, силанольная сшивка. Сшивание происходит во влажной среде (пар, вода) при температуре 80—90°С, либо в условиях окружающей среды, что занимает немного больше времени. Под воздействием влаги происходит гидролиз силанольных групп и последующее их сшивание, ускоряющееся под действием тепла и катализатора. Самый распространенный способ сшивки (для кабелей до 1 кВ) — сшивание через привитые органофункциональные группы, в качестве которых применяют силаны. Это, так называемая, силанольная сшивка. Сшивание происходит во влажной среде (пар, вода) при температуре 80—90°С, либо в условиях окружающей среды, что занимает немного больше времени. Под воздействием влаги происходит гидролиз силанольных групп и последующее их сшивание, ускоряющееся под действием тепла и катализатора.

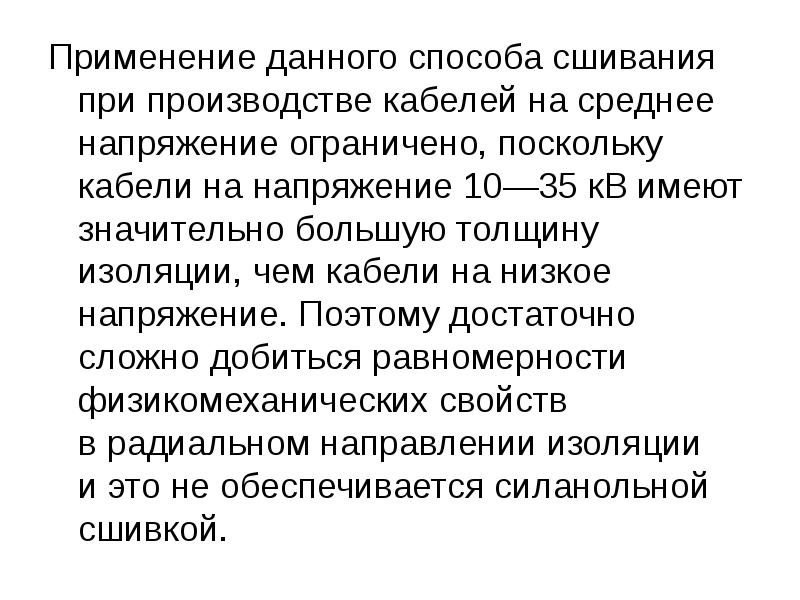

Применение данного способа сшивания при производстве кабелей на среднее напряжение ограничено, поскольку кабели на напряжение 10—35 кВ имеют значительно большую толщину изоляции, чем кабели на низкое напряжение. Поэтому достаточно сложно добиться равномерности физикомеханических свойств в радиальном направлении изоляции и это не обеспечивается силанольной сшивкой. Применение данного способа сшивания при производстве кабелей на среднее напряжение ограничено, поскольку кабели на напряжение 10—35 кВ имеют значительно большую толщину изоляции, чем кабели на низкое напряжение. Поэтому достаточно сложно добиться равномерности физикомеханических свойств в радиальном направлении изоляции и это не обеспечивается силанольной сшивкой.

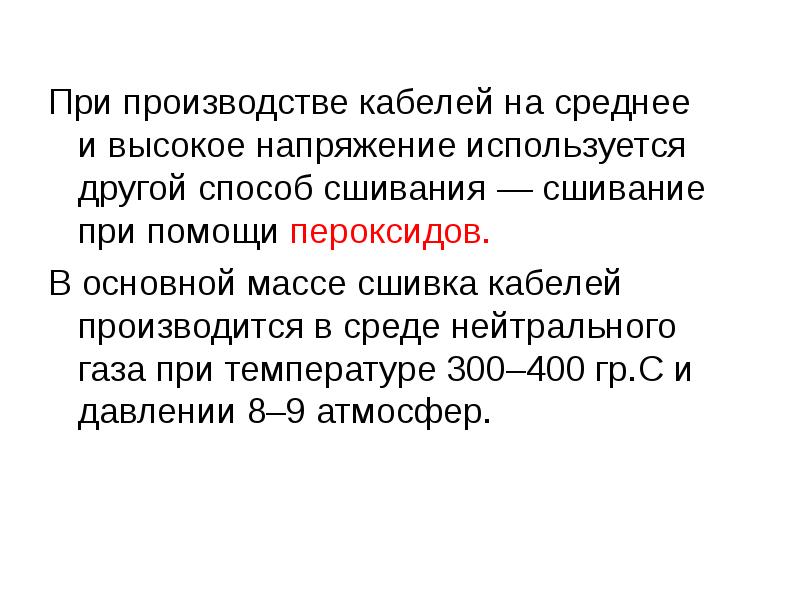

При производстве кабелей на среднее и высокое напряжение используется другой способ сшивания — сшивание при помощи пероксидов. В основной массе сшивка кабелей производится в среде нейтрального газа при температуре 300–400 гр.С и давлении 8–9 атмосфер.

Условное обозначение в маркировке силового кабеля с изоляцией из СПЭ на среднее напряжение 10; 20; 35 кВ (Россия)

Пример обозначения

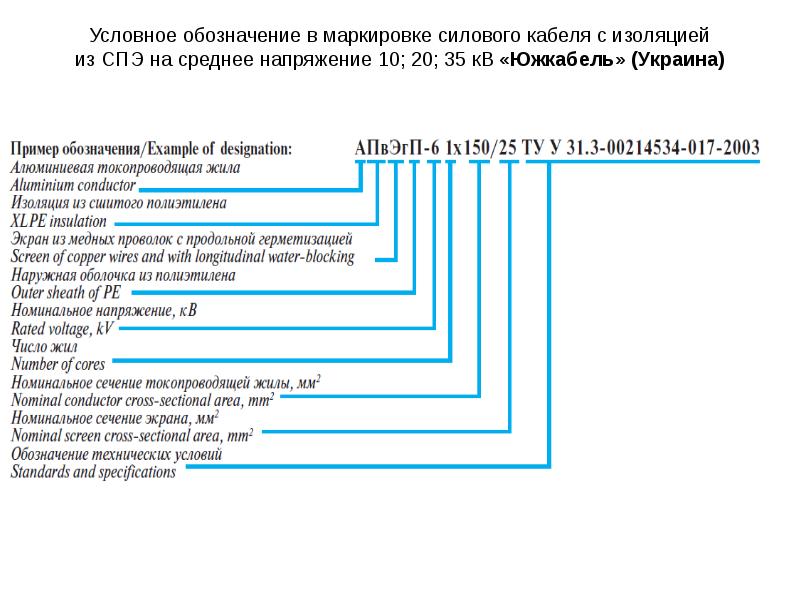

Условное обозначение в маркировке силового кабеля с изоляцией из СПЭ на среднее напряжение 10; 20; 35 кВ «Южкабель» (Украина)

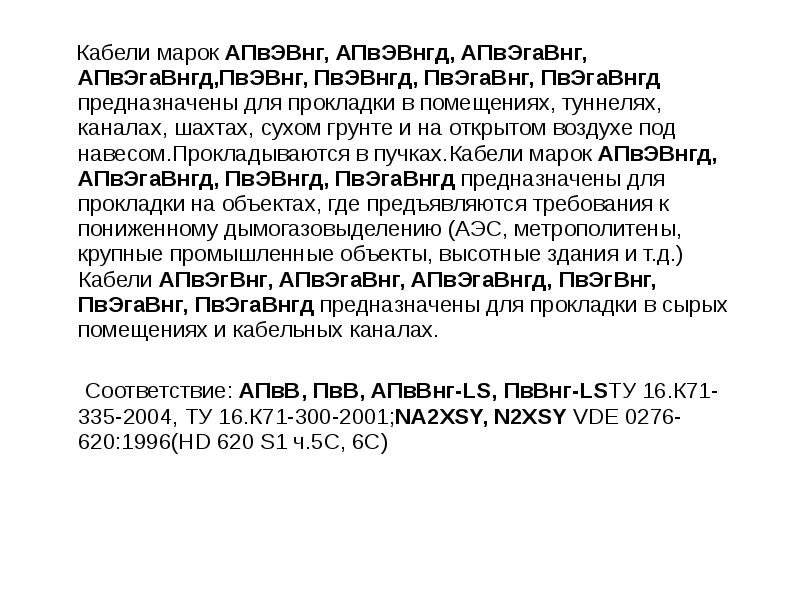

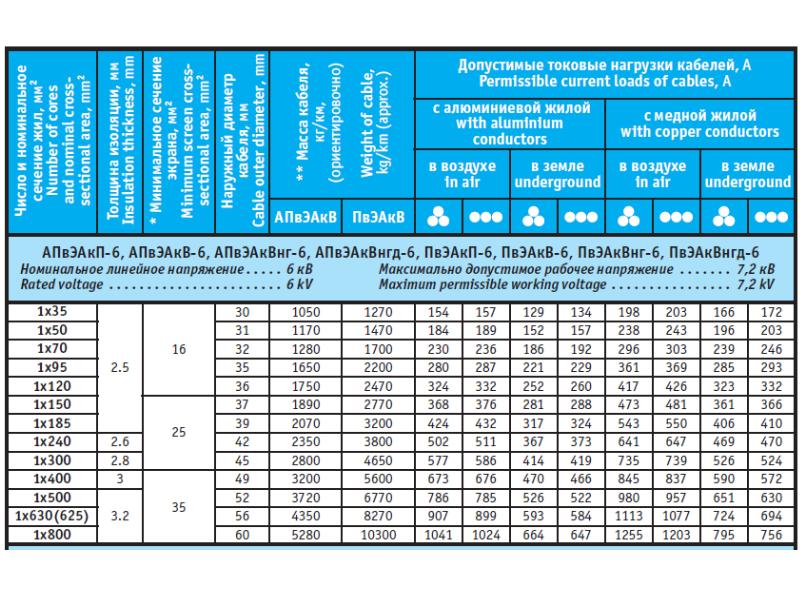

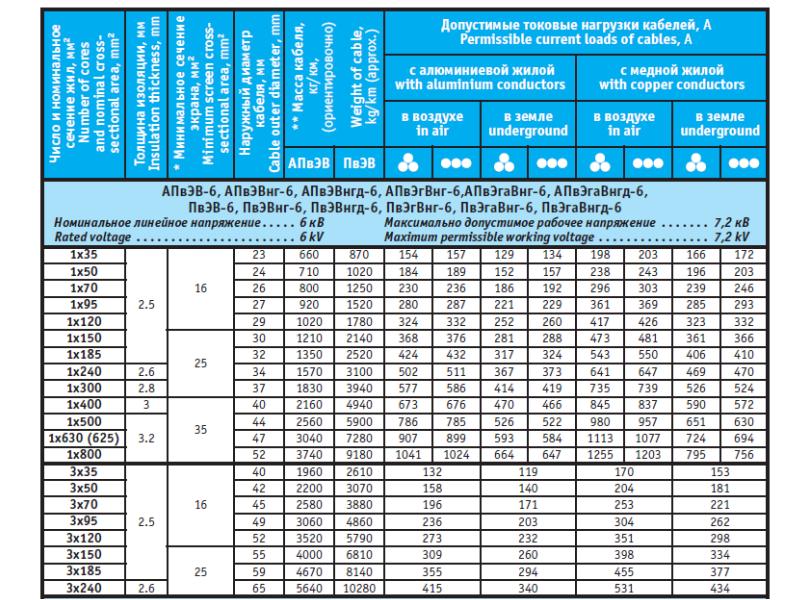

Кабели марок АПвЭВнг, АПвЭВнгд, АПвЭгаВнг, АПвЭгаВнгд,ПвЭВнг, ПвЭВнгд, ПвЭгаВнг, ПвЭгаВнгд предназначены для прокладки в помещениях, туннелях, каналах, шахтах, сухом грунте и на открытом воздухе под навесом.Прокладываются в пучках.Кабели марок АПвЭВнгд, АПвЭгаВнгд, ПвЭВнгд, ПвЭгаВнгд предназначены для прокладки на объектах, где предъявляются требования к пониженному дымогазовыделению (АЭС, метрополитены, крупные промышленные объекты, высотные здания и т.д.) Кабели АПвЭгВнг, АПвЭгаВнг, АПвЭгаВнгд, ПвЭгВнг, ПвЭгаВнг, ПвЭгаВнгд предназначены для прокладки в сырых помещениях и кабельных каналах. Кабели марок АПвЭВнг, АПвЭВнгд, АПвЭгаВнг, АПвЭгаВнгд,ПвЭВнг, ПвЭВнгд, ПвЭгаВнг, ПвЭгаВнгд предназначены для прокладки в помещениях, туннелях, каналах, шахтах, сухом грунте и на открытом воздухе под навесом.Прокладываются в пучках.Кабели марок АПвЭВнгд, АПвЭгаВнгд, ПвЭВнгд, ПвЭгаВнгд предназначены для прокладки на объектах, где предъявляются требования к пониженному дымогазовыделению (АЭС, метрополитены, крупные промышленные объекты, высотные здания и т.д.) Кабели АПвЭгВнг, АПвЭгаВнг, АПвЭгаВнгд, ПвЭгВнг, ПвЭгаВнг, ПвЭгаВнгд предназначены для прокладки в сырых помещениях и кабельных каналах. Соответствие: АПвВ, ПвВ, АПвВнг-LS, ПвВнг-LSТУ 16.К71-335-2004, ТУ 16.К71-300-2001;NA2XSY, N2XSY VDE 0276-620:1996(HD 620 S1 ч.5С, 6С)

1 - многопроволочная, уплотненная токопроводящая жила:алюминиевая или медная 2 - внутренний экструдированный полупроводящий слой 3 - изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - экструдированное полупроводящее заполнение (для трехжильных кабелей) 6 - слой обмотки водонабухающей лентой 7 - медный экран 8 - слой обмотки нетканым полотном (водонабухающейлентой для кабелей с маркировкой «г», «га») 9 - алюминиевая лента с лаковым покрытием(кабели с маркировкой «га») 10 - наружная оболочка из поливинилхлоридного пластиката, ПВХ пластиката пониженной горючести (кабели с индексом «нг») или ПВХ пластиката пониженной пожароопасности(кабели с индексом «нгд») 1 - многопроволочная, уплотненная токопроводящая жила:алюминиевая или медная 2 - внутренний экструдированный полупроводящий слой 3 - изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - экструдированное полупроводящее заполнение (для трехжильных кабелей) 6 - слой обмотки водонабухающей лентой 7 - медный экран 8 - слой обмотки нетканым полотном (водонабухающейлентой для кабелей с маркировкой «г», «га») 9 - алюминиевая лента с лаковым покрытием(кабели с маркировкой «га») 10 - наружная оболочка из поливинилхлоридного пластиката, ПВХ пластиката пониженной горючести (кабели с индексом «нг») или ПВХ пластиката пониженной пожароопасности(кабели с индексом «нгд»)

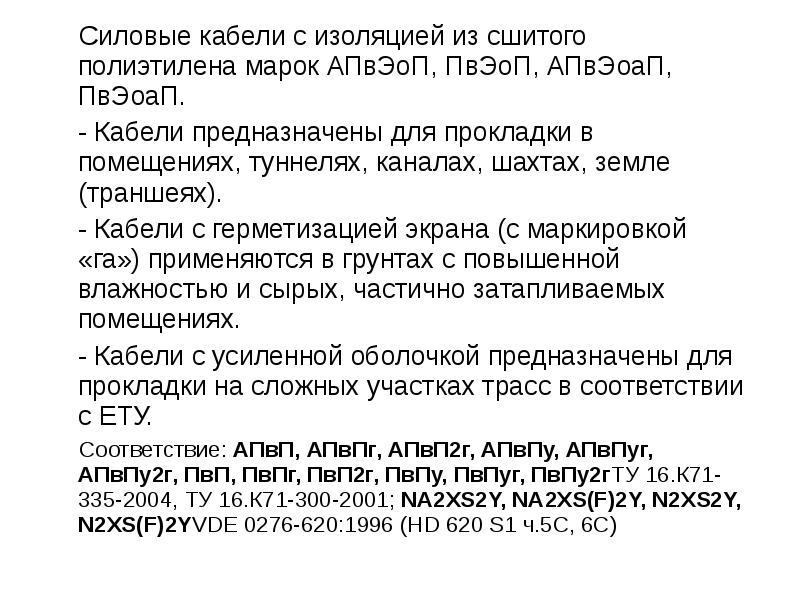

Силовые кабели с изоляцией из сшитого полиэтилена марок АПвЭоП, ПвЭоП, АПвЭоаП, ПвЭоаП. Силовые кабели с изоляцией из сшитого полиэтилена марок АПвЭоП, ПвЭоП, АПвЭоаП, ПвЭоаП. - Кабели предназначены для прокладки в помещениях, туннелях, каналах, шахтах, земле (траншеях). - Кабели с герметизацией экрана (с маркировкой «га») применяются в грунтах с повышенной влажностью и сырых, частично затапливаемых помещениях. - Кабели с усиленной оболочкой предназначены для прокладки на сложных участках трасс в соответствии с ЕТУ. Соответствие: АПвП, АПвПг, АПвП2г, АПвПу, АПвПуг, АПвПу2г, ПвП, ПвПг, ПвП2г, ПвПу, ПвПуг, ПвПу2гТУ 16.К71-335-2004, ТУ 16.К71-300-2001; NA2XS2Y, NA2XS(F)2Y, N2XS2Y, N2XS(F)2YVDE 0276-620:1996 (HD 620 S1 ч.5С, 6С)

1 - многопроволочная, уплотненная 1 - многопроволочная, уплотненная токопроводящая жила,алюминиевая или медная 2 - внутренний экструдированный полупроводящий слой 3 - изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - слой обмотки полупроводящей лентой 6 - медный экран 7 - экструдированная подушка 8 - броня из двух стальных оцинкованных лент 9 - наружная оболочка: из полиэтилена (АПвЭБП, ПвЭБП), поливинилхлоридного пластиката (АПвЭБВ, ПвЭБВ),ПВХ пластиката пониженной горючести (АПвЭБВнг, ПвЭБВнг) или ПВХ пластиката пониженной пожароопасности (АПвЭБВнгд, ПвЭБВнгд)

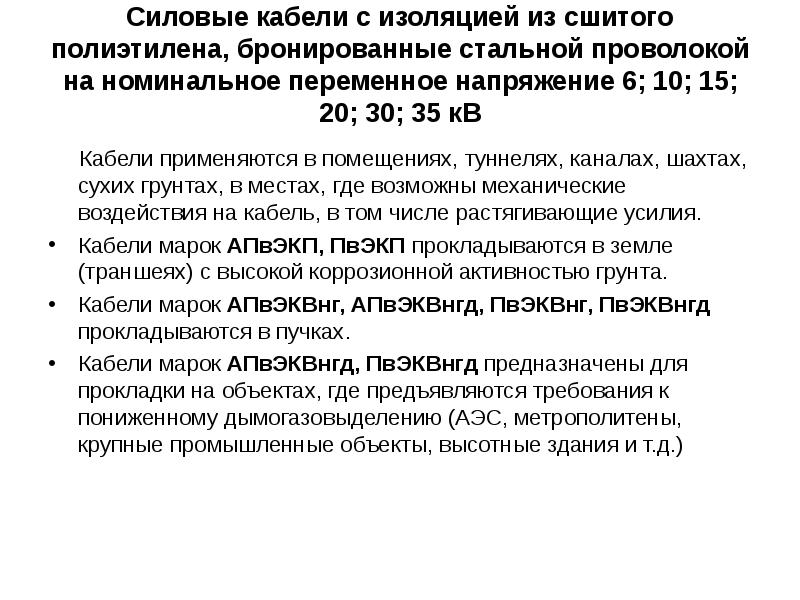

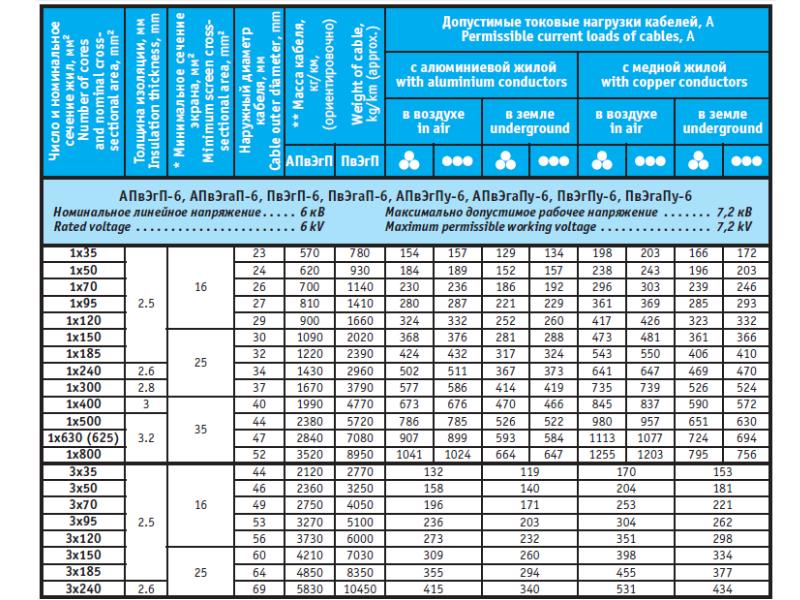

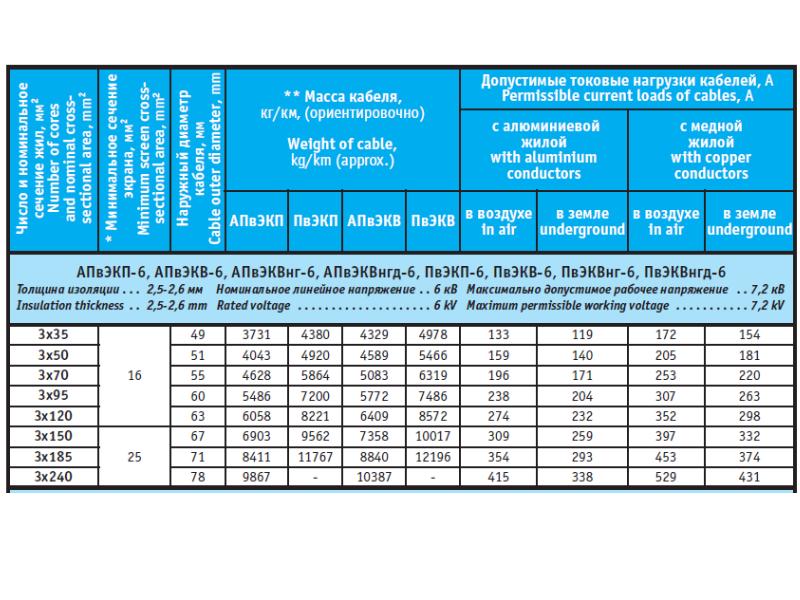

Силовые кабели с изоляцией из сшитого полиэтилена, бронированные стальной проволокой на номинальное переменное напряжение 6; 10; 15; 20; 30; 35 кВ Кабели применяются в помещениях, туннелях, каналах, шахтах, сухих грунтах, в местах, где возможны механические воздействия на кабель, в том числе растягивающие усилия. Кабели марок АПвЭКП, ПвЭКП прокладываются в земле (траншеях) с высокой коррозионной активностью грунта. Кабели марок АПвЭКВнг, АПвЭКВнгд, ПвЭКВнг, ПвЭКВнгд прокладываются в пучках. Кабели марок АПвЭКВнгд, ПвЭКВнгд предназначены для прокладки на объектах, где предъявляются требования к пониженному дымогазовыделению (АЭС, метрополитены, крупные промышленные объекты, высотные здания и т.д.)

1 - многопроволочная, уплотненная токопроводящаяжила, алюминиевая или медная 1 - многопроволочная, уплотненная токопроводящаяжила, алюминиевая или медная 2 - внутренний экструдированный полупроводящий слой 3 - изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - слой обмотки полупроводящей лентой 6 - медный экран 7 - экструдированная подушка 8 - броня из круглой стальной оцинкованной проволоки 9 - наружная оболочка: из полиэтилена (АПвЭКП, ПвЭКП), поливинилхлоридного пластиката (АПвЭКВ, ПвЭКВ),ПВХ пластиката пониженной горючести(АПвЭКВнг, ПвЭКВнг) или ПВХ пластиката пониженной пожароопасности (АПвЭКВнгд, ПвЭКВнгд)

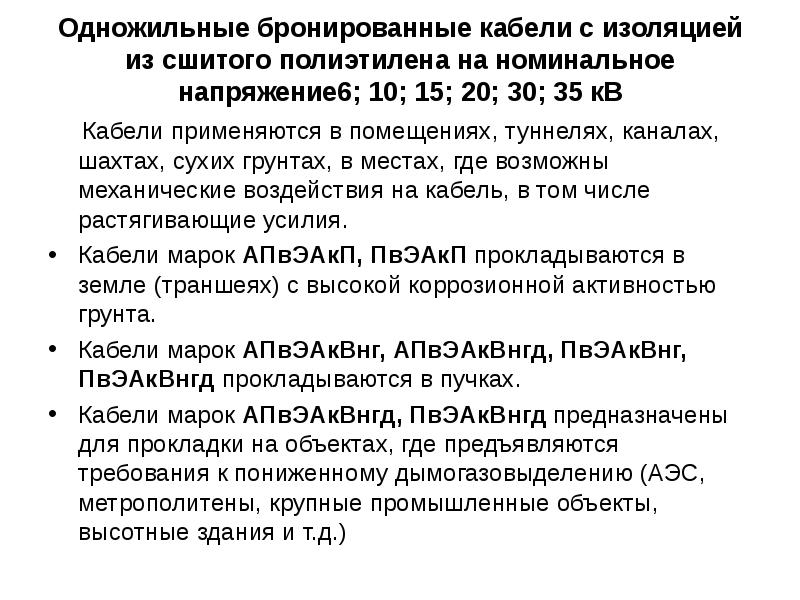

Одножильные бронированные кабели с изоляцией из сшитого полиэтилена на номинальное напряжение6; 10; 15; 20; 30; 35 кВ Кабели применяются в помещениях, туннелях, каналах, шахтах, сухих грунтах, в местах, где возможны механические воздействия на кабель, в том числе растягивающие усилия. Кабели марок АПвЭАкП, ПвЭАкП прокладываются в земле (траншеях) с высокой коррозионной активностью грунта. Кабели марок АПвЭАкВнг, АПвЭАкВнгд, ПвЭАкВнг, ПвЭАкВнгд прокладываются в пучках. Кабели марок АПвЭАкВнгд, ПвЭАкВнгд предназначены для прокладки на объектах, где предъявляются требования к пониженному дымогазовыделению (АЭС, метрополитены, крупные промышленные объекты, высотные здания и т.д.)

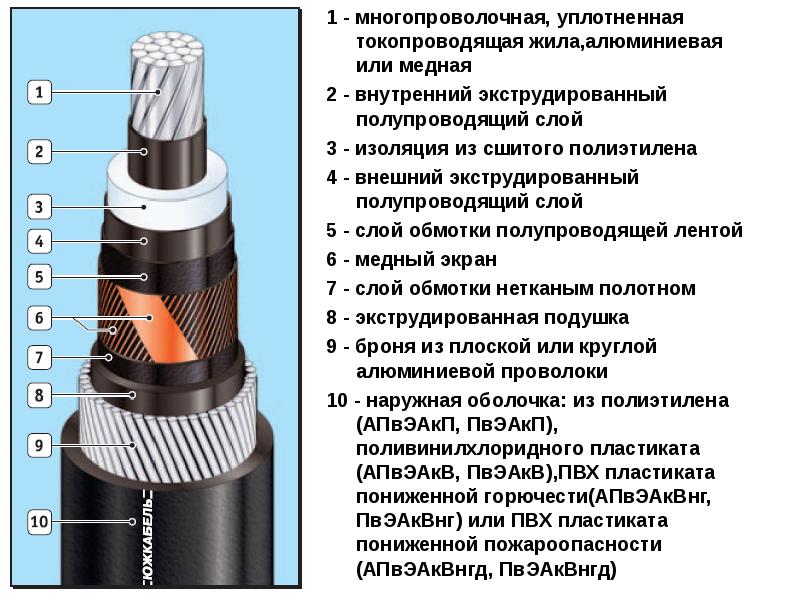

1 - многопроволочная, уплотненная токопроводящая жила,алюминиевая или медная 1 - многопроволочная, уплотненная токопроводящая жила,алюминиевая или медная 2 - внутренний экструдированный полупроводящий слой 3 - изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - слой обмотки полупроводящей лентой 6 - медный экран 7 - слой обмотки нетканым полотном 8 - экструдированная подушка 9 - броня из плоской или круглой алюминиевой проволоки 10 - наружная оболочка: из полиэтилена (АПвЭАкП, ПвЭАкП), поливинилхлоридного пластиката (АПвЭАкВ, ПвЭАкВ),ПВХ пластиката пониженной горючести(АПвЭАкВнг, ПвЭАкВнг) или ПВХ пластиката пониженной пожароопасности (АПвЭАкВнгд, ПвЭАкВнгд)

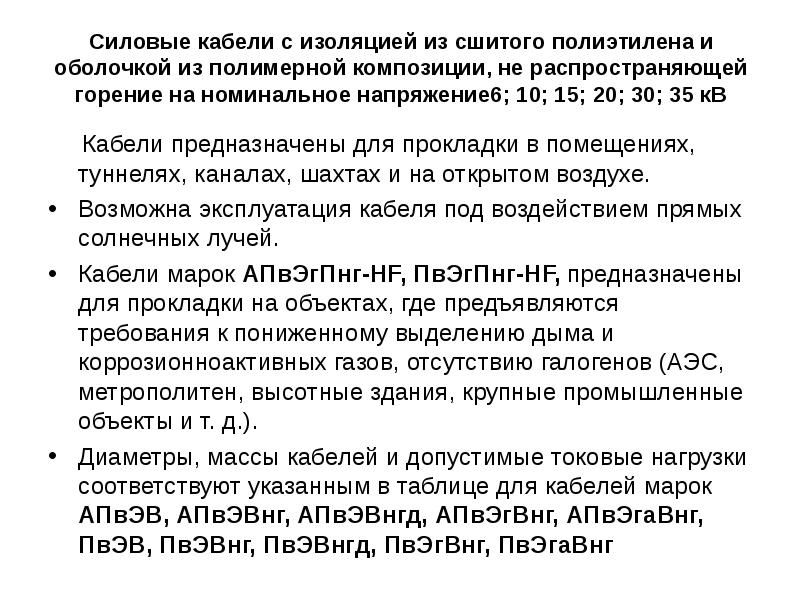

Силовые кабели с изоляцией из сшитого полиэтилена и оболочкой из полимерной композиции, не распространяющей горение на номинальное напряжение6; 10; 15; 20; 30; 35 кВ Кабели предназначены для прокладки в помещениях, туннелях, каналах, шахтах и на открытом воздухе. Возможна эксплуатация кабеля под воздействием прямых солнечных лучей. Кабели марок АПвЭгПнг-HF, ПвЭгПнг-HF, предназначены для прокладки на объектах, где предъявляются требования к пониженному выделению дыма и коррозионноактивных газов, отсутствию галогенов (АЭС, метрополитен, высотные здания, крупные промышленные объекты и т. д.). Диаметры, массы кабелей и допустимые токовые нагрузки соответствуют указанным в таблице для кабелей марок АПвЭВ, АПвЭВнг, АПвЭВнгд, АПвЭгВнг, АПвЭгаВнг, ПвЭВ, ПвЭВнг, ПвЭВнгд, ПвЭгВнг, ПвЭгаВнг

1 - многопроволочная, уплотненная токопроводящая жила:алюминиевая или 1 - многопроволочная, уплотненная токопроводящая жила:алюминиевая или медная 2 – внутренний экструдированный полупроводящий слой 3 – изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - экструдированное полупроводящее заполнение (для трехжильных кабелей) 6 - слой обмотки водонабухающей лентой 7 – медный экран 8 - слой обмотки нетканым полотном или водонабухающейлентой (кабели с маркировкой «га») 9 - алюминиевая лента с лаковым покрытием(кабели с маркировкой «га»)

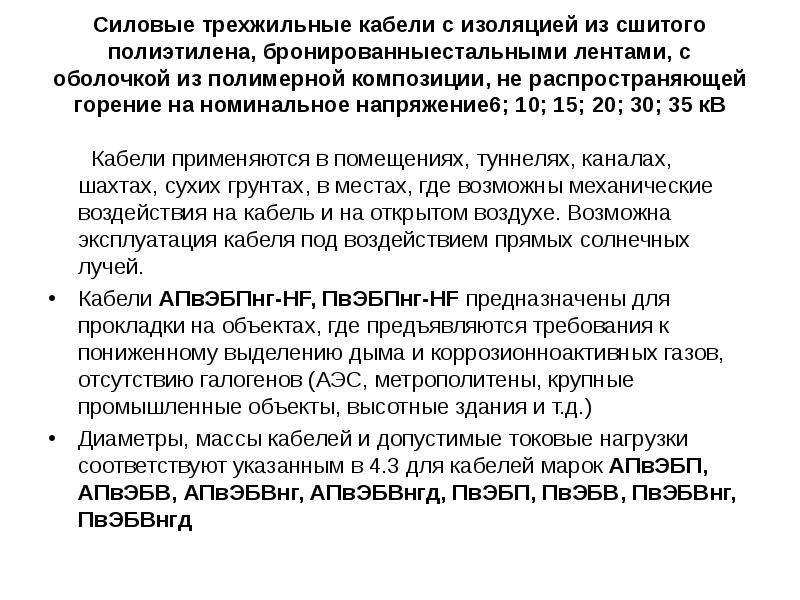

Силовые трехжильные кабели с изоляцией из сшитого полиэтилена, бронированныестальными лентами, с оболочкой из полимерной композиции, не распространяющей горение на номинальное напряжение6; 10; 15; 20; 30; 35 кВ Кабели применяются в помещениях, туннелях, каналах, шахтах, сухих грунтах, в местах, где возможны механические воздействия на кабель и на открытом воздухе. Возможна эксплуатация кабеля под воздействием прямых солнечных лучей. Кабели АПвЭБПнг-HF, ПвЭБПнг-HF предназначены для прокладки на объектах, где предъявляются требования к пониженному выделению дыма и коррозионноактивных газов, отсутствию галогенов (АЭС, метрополитены, крупные промышленные объекты, высотные здания и т.д.) Диаметры, массы кабелей и допустимые токовые нагрузки соответствуют указанным в 4.3 для кабелей марок АПвЭБП, АПвЭБВ, АПвЭБВнг, АПвЭБВнгд, ПвЭБП, ПвЭБВ, ПвЭБВнг, ПвЭБВнгд

1 - многопроволочная, уплотненная токопроводящая жила,алюминиевая или медная 1 - многопроволочная, уплотненная токопроводящая жила,алюминиевая или медная 2 - внутренний экструдированный полупроводящий слой 3 - изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - слой обмотки водонабухающей лентой 6 - экран из медных лент 7 - экструдированная подушка 8 - броня из двух стальных оцинкованных лент 9 - наружная оболочка: из полимерной композиции,не распространяющей горение (АПвЭБПнг, ПвЭБПнг)или из полимерной композиции, не распространяющей горение,не содержащей галогенов (АПвЭБПнг-HF, ПвЭБПнг-HF) 10 - наружная оболочка: из полимерной композиции, не распространяющей горение (АПвЭгПнг, ПвЭгПнг) или из полимерной композиции, не распространяющей горение, не содержащей галогенов (АПвЭгПнг-HF, ПвЭгПнг-HF).

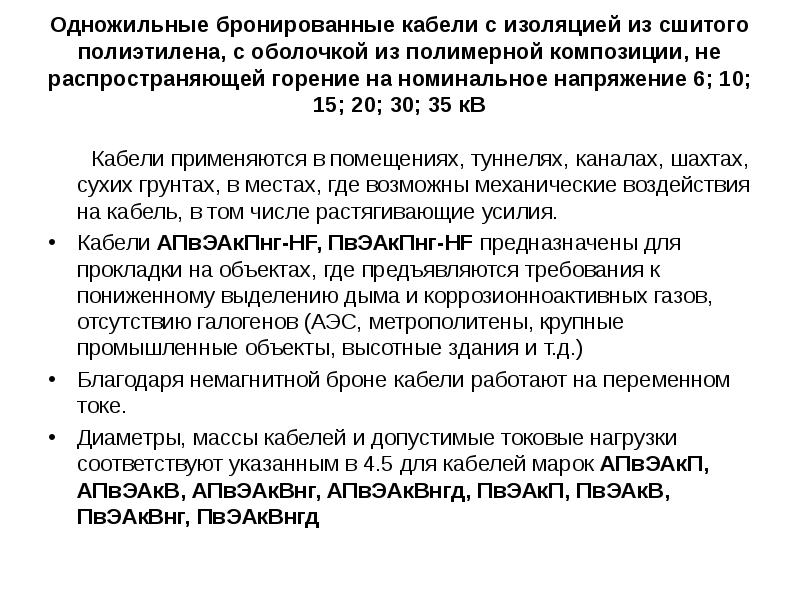

Одножильные бронированные кабели с изоляцией из сшитого полиэтилена, с оболочкой из полимерной композиции, не распространяющей горение на номинальное напряжение 6; 10; 15; 20; 30; 35 кВ Кабели применяются в помещениях, туннелях, каналах, шахтах, сухих грунтах, в местах, где возможны механические воздействия на кабель, в том числе растягивающие усилия. Кабели АПвЭАкПнг-HF, ПвЭАкПнг-HF предназначены для прокладки на объектах, где предъявляются требования к пониженному выделению дыма и коррозионноактивных газов, отсутствию галогенов (АЭС, метрополитены, крупные промышленные объекты, высотные здания и т.д.) Благодаря немагнитной броне кабели работают на переменном токе. Диаметры, массы кабелей и допустимые токовые нагрузки соответствуют указанным в 4.5 для кабелей марок АПвЭАкП, АПвЭАкВ, АПвЭАкВнг, АПвЭАкВнгд, ПвЭАкП, ПвЭАкВ, ПвЭАкВнг, ПвЭАкВнгд

1 - многопроволочная, уплотненная токопроводящая жила,алюминиевая или медная 1 - многопроволочная, уплотненная токопроводящая жила,алюминиевая или медная 2 - внутренний экструдированный полупроводящий слой 3 - изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - слой обмотки водонабухающей лентой 6 - медный экран 7 - слой обмотки нетканым полотном 8 - экструдированная подушка 9 - броня из плоской или круглой алюминиевой проволоки 10 - наружная оболочка: из полимерной композиции,не распространяющей горение (АПвЭАкПнг, ПвЭАкПнг)или из полимерной композиции, не распространяющей горение,не содержащей галогенов (АПвЭАкПнг-HF, ПвЭАкПнг-HF)

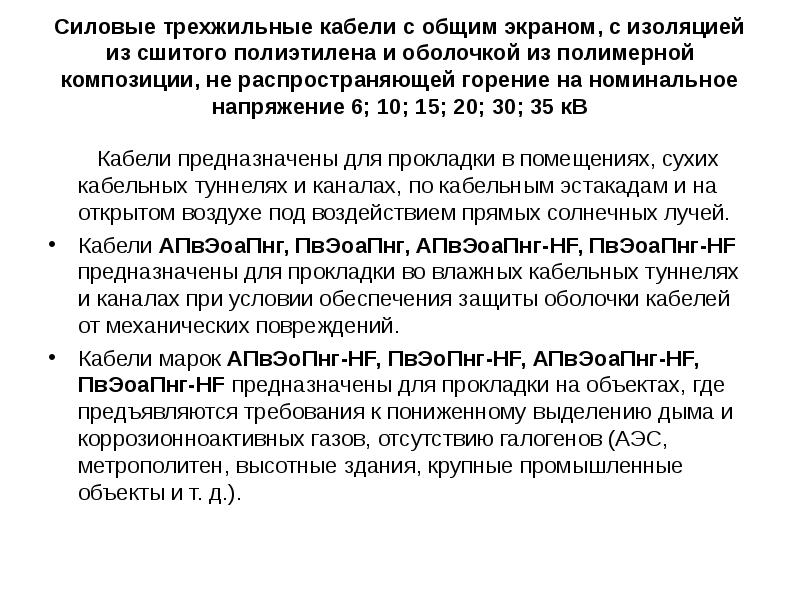

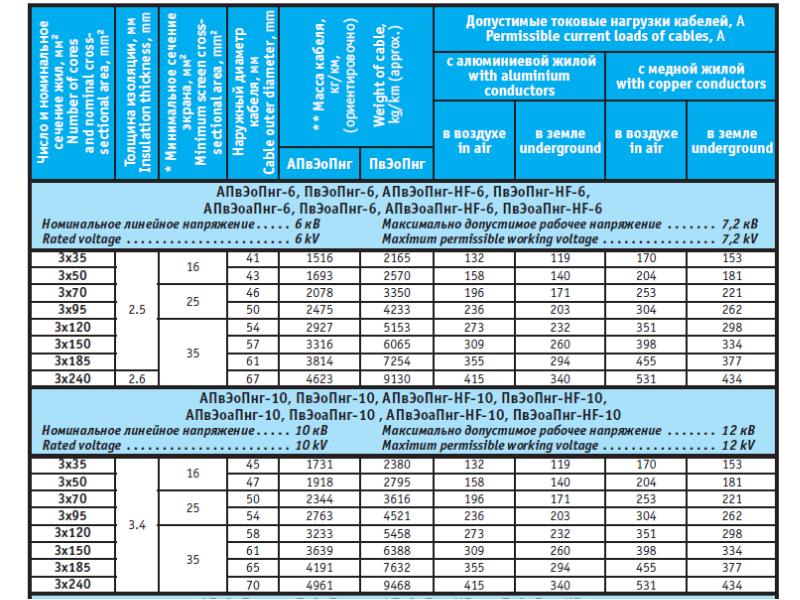

Силовые трехжильные кабели с общим экраном, с изоляцией из сшитого полиэтилена и оболочкой из полимерной композиции, не распространяющей горение на номинальное напряжение 6; 10; 15; 20; 30; 35 кВ Кабели предназначены для прокладки в помещениях, сухих кабельных туннелях и каналах, по кабельным эстакадам и на открытом воздухе под воздействием прямых солнечных лучей. Кабели АПвЭоаПнг, ПвЭоаПнг, АПвЭоаПнг-HF, ПвЭоаПнг-HF предназначены для прокладки во влажных кабельных туннелях и каналах при условии обеспечения защиты оболочки кабелей от механических повреждений. Кабели марок АПвЭоПнг-HF, ПвЭоПнг-HF, АПвЭоаПнг-HF, ПвЭоаПнг-HF предназначены для прокладки на объектах, где предъявляются требования к пониженному выделению дыма и коррозионноактивных газов, отсутствию галогенов (АЭС, метрополитен, высотные здания, крупные промышленные объекты и т. д.).

1 - многопроволочная, уплотненная токопроводящая жила:алюминиевая или медная 1 - многопроволочная, уплотненная токопроводящая жила:алюминиевая или медная 2 - внутренний экструдированный полупроводящий слой 3 - изоляция из сшитого полиэтилена 4 - внешний экструдированный полупроводящий слой 5 - междужильное заполнение из полиэтиленовых жгутов 6 - слои обмотки водонабухающей лентой 7 - общий экран из медных проволок и медной ленты 8 - слой обмотки нетканым полотном 9 - наружная оболочка: из полимерной композиции,не распространяющей горение (АПвЭоПнг, АПвЭоаПнг,ПвЭоПнг, ПвЭоаПнг) или из полимерной композиции,не распространяющей горение, не содержащей галогенов (АПвЭоПнг-HF, АПвЭоаПнг-HF, ПвЭоПнг-HF, ПвЭоаПнг-HF)

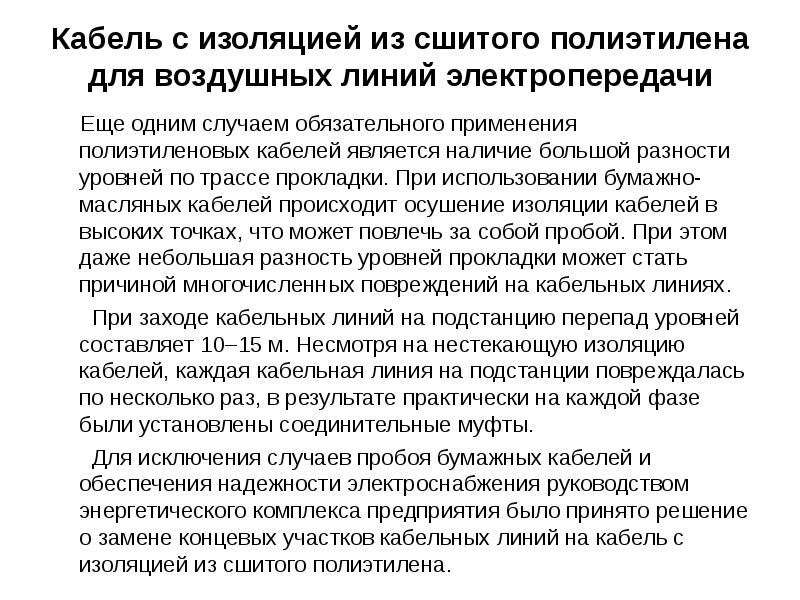

Кабель с изоляцией из сшитого полиэтилена для воздушных линий электропередачи Еще одним случаем обязательного применения полиэтиленовых кабелей является наличие большой разности уровней по трассе прокладки. При использовании бумажно-масляных кабелей происходит осушение изоляции кабелей в высоких точках, что может повлечь за собой пробой. При этом даже небольшая разность уровней прокладки может стать причиной многочисленных повреждений на кабельных линиях. При заходе кабельных линий на подстанцию перепад уровней составляет 10–15 м. Несмотря на нестекающую изоляцию кабелей, каждая кабельная линия на подстанции повреждалась по несколько раз, в результате практически на каждой фазе были установлены соединительные муфты. Для исключения случаев пробоя бумажных кабелей и обеспечения надежности электроснабжения руководством энергетического комплекса предприятия было принято решение о замене концевых участков кабельных линий на кабель с изоляцией из сшитого полиэтилена.

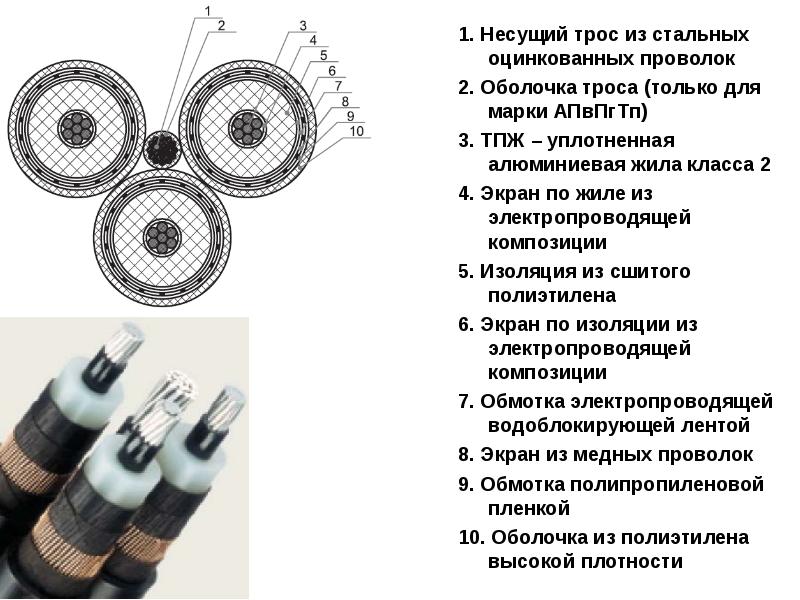

1. Несущий трос из стальных оцинкованных проволок 1. Несущий трос из стальных оцинкованных проволок 2. Оболочка троса (только для марки АПвПгТп) 3. ТПЖ – уплотненная алюминиевая жила класса 2 4. Экран по жиле из электропроводящей композиции 5. Изоляция из сшитого полиэтилена 6. Экран по изоляции из электропроводящей композиции 7. Обмотка электропроводящей водоблокирующей лентой 8. Экран из медных проволок 9. Обмотка полипропиленовой пленкой 10. Оболочка из полиэтилена высокой плотности

Условия прокладки Кабели предназначены для эксплуатации в стационар­ном состоянии при температуре окружающей среды: – от плюс 50 °С до минус 50 °С для кабелей с наружной оболочкой из ПВХ пластиката; – от плюс 50 °С до минус 60 °С – для кабелей с наружной оболочкой из полиэтилена; – от плюс 50 °С до минус 35 °С – для кабелей с наружной оболочкой из полимерной композиции, не распространяющей горение. Кабели прокладываются на трассах без ограничения разности уровня. Рекомендуемые области применения кабелей приведены ниже в таблице.

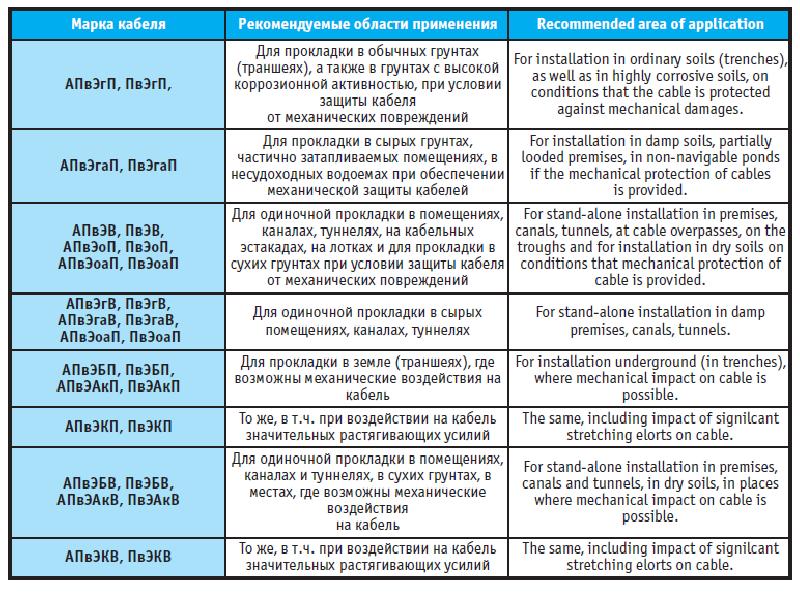

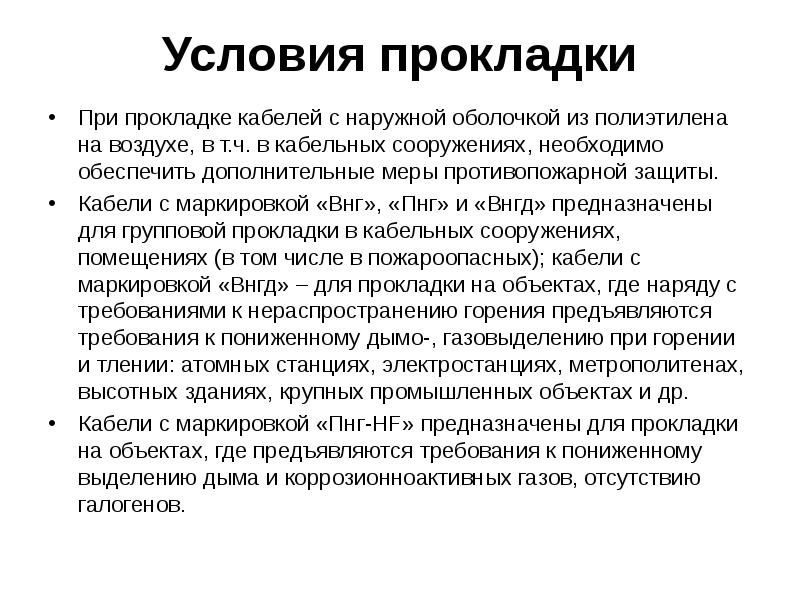

Условия прокладки При прокладке кабелей с наружной оболочкой из по­лиэтилена на воздухе, в т.ч. в кабельных сооружениях, необходимо обеспечить дополнительные меры проти­вопожарной защиты. Кабели с маркировкой «Внг», «Пнг» и «Внгд» предназначены для групповой прокладки в кабельных сооружениях, помещениях (в том числе в пожароопасных); кабели с маркировкой «Внгд» – для прокладки на объектах, где наряду с требованиями к нераспространению горения предъявляются требования к пониженному дымо-, газовыделению при горении и тлении: атомных станциях, электростанциях, метрополитенах, высотных зданиях, крупных промышленных объектах и др. Кабели с маркировкой «Пнг-HF» предназначены для прокладки на объектах, где предъявляются требования к пониженному выделению дыма и коррозионноактив­ных газов, отсутствию галогенов.

Условия прокладки Кабели с усиленной полиэтиленовой оболочкой предназначены для прокладки на сложных участках трасс. К сложным участкам трасс относятся: а) участки трасс с более чем четырьмя поворотами под углом свыше 30 °С; б) прямолинейные участки с более чем четырьмя переходами в трубах длиной более 20 м или более чем двумя переходами в трубах длиной более 40 м. Допустимые температуры нагрева жил приведены в таблице.

Условия прокладки Продолжительность работы кабелей в аварийном режиме не должна быть более 8 ч в сутки и не более 1000 ч за срок службы. Кабели допускается эксплуатировать в сетях постоян­ного напряжения при значениях напряжения, не пре­вышающих 2,4U0. Кабели могут быть проложены без предварительного подогрева при температуре окружающей среды не ниже минус 15 °С - для кабелей с оболочкой из ПВХ или по­лимерной композиции, не распространяющей горение и минус 20 °С - для кабелей с оболочкой из полиэтиле­на. При меньших температурах воздуха раскатка и про­кладка кабелей допускается только с предварительным подогревом кабелей током (длительность подогрева 1-4 ч в зависимости от условий и массы кабеля) или в обогреваемых помещениях (длительность 20-70 ч). Прокладка кабелей при температуре ниже минус 30 °С не рекомендуется.

ТРЕБОВАНИЯ ПРИ ПРОКЛАДКЕ КАБЕЛЯ 4.1.1 Рекомендуется прокладка кабелей при температуре окружающей среды не ниже 0 °С. Допускается прокладывать кабели без подогрева при температуре окружающей среды не ниже: минус 15 °С для кабелей с оболочкой из ПВХ пластиката и минус 20 °С для кабелей с оболочкой из полиэтилена. 4.1.2 Минимальный радиус изгиба при прокладке должен быть не менее 15Dн для одно-жильных и трехжильных кабелей и 12Dн для трех скрученных вместе одножильных кабелей, где Dн — наружный диаметр кабеля или диаметр по скрутке для трех скрученных вместе одножиль-ных кабелей. При тщательном контроле изгиба, например, применением соответствующего шаблона, допускается уменьшение радиуса изгиба кабеля до 8Dн. При этом рекомендуется подогрев кабе-ля в месте изгиба до температуры 20 °С.

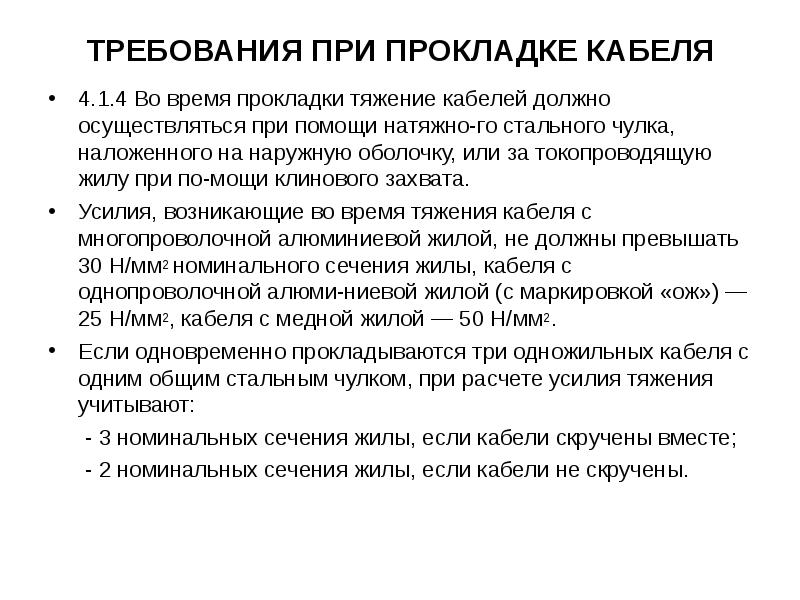

ТРЕБОВАНИЯ ПРИ ПРОКЛАДКЕ КАБЕЛЯ 4.1.4 Во время прокладки тяжение кабелей должно осуществляться при помощи натяжно-го стального чулка, наложенного на наружную оболочку, или за токопроводящую жилу при по-мощи клинового захвата. Усилия, возникающие во время тяжения кабеля с многопроволочной алюминиевой жилой, не должны превышать 30 Н/мм2 номинального сечения жилы, кабеля с однопроволочной алюми-ниевой жилой (с маркировкой «ож») — 25 Н/мм2, кабеля с медной жилой — 50 Н/мм2. Если одновременно прокладываются три одножильных кабеля с одним общим стальным чулком, при расчете усилия тяжения учитывают: - 3 номинальных сечения жилы, если кабели скручены вместе; - 2 номинальных сечения жилы, если кабели не скручены.

ТРЕБОВАНИЯ ПРИ ПРОКЛАДКЕ КАБЕЛЯ 4.1.7 При прокладке кабельной линии кабели трех фаз должны прокладываться парал-лельно и располагаться треугольником или в одной плоскости. Другие способы расположения должны быть согласованы с изготовителем. При прокладке в плоскости расстояние в свету между двумя соседними кабелями одной кабельной линии должно быть не менее наружного диаметра кабеля. При расположении треугольником кабели скрепляются по длине кабельной линии (за ис-ключением участков около муфт) на расстоянии 1 – 1,5 м, на изгибах трассы – 1 м. При проклад-ке в земле следует учесть, что при засыпке грунтом кабели не должны менять своего положения. Кабели, проложенные в плоскости в кабельных сооружениях на воздухе, должны быть за-креплены по длине линии на расстоянии 1 – 1,5 м. 4.1.8 Все концы кабелей после отрезания должны быть уплотнены термоусаживаемыми капами для предотвращения проникновения влаги из окружающей среды. Во время прокладки кабелей должен быть обеспечен контроль состояния оболочек и защитных кап.

ТРЕБОВАНИЯ ПРИ ПРОКЛАДКЕ КАБЕЛЯ 4.4 Одновременная прокладка трех кабелей 4.4.1 Допускается одновременная прокладка трех кабелей с трех барабанов для укладки по трассе в треугольник. При этом на каждом из трех кабелей монтируется отдельный проволочный чулок или захват, вразбежку или рядом. Петли для тяжения всех чулков или захватов соединяются между собой и прикрепляются к одному тросу для тяжения всех трех кабелей одновременно. На сходе с барабанов кабели должны группироваться с помощью специального устройст-а и скрепляться в треугольник в соответствии с требованиями 4.1 до попадания на трассу. Кабели, связанные в треугольник, должны перемещаться на трассе по роликам, кроме участков в трубах и блоках. 4.4.2 Одновременная протяжка трех кабелей отдельными тросами и одновременная протяжка трех кабелей для укладки в плоскости не допускается.

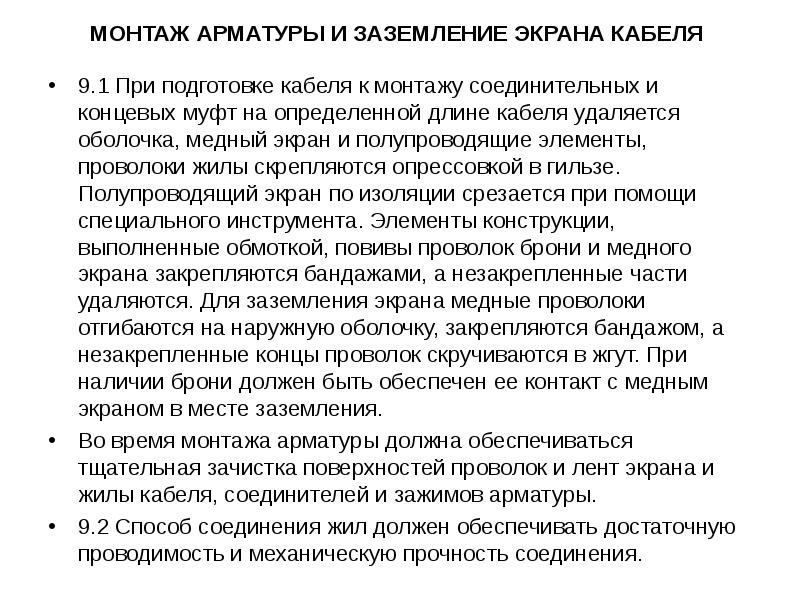

МОНТАЖ АРМАТУРЫ И ЗАЗЕМЛЕНИЕ ЭКРАНА КАБЕЛЯ 9.1 При подготовке кабеля к монтажу соединительных и концевых муфт на определенной длине кабеля удаляется оболочка, медный экран и полупроводящие элементы, проволоки жилы скрепляются опрессовкой в гильзе. Полупроводящий экран по изоляции срезается при помощи специального инструмента. Элементы конструкции, выполненные обмоткой, повивы проволок брони и медного экрана закрепляются бандажами, а незакрепленные части удаляются. Для заземления экрана медные проволоки отгибаются на наружную оболочку, закрепляются бандажом, а незакрепленные концы проволок скручиваются в жгут. При наличии брони должен быть обеспечен ее контакт с медным экраном в месте заземления. Во время монтажа арматуры должна обеспечиваться тщательная зачистка поверхностей проволок и лент экрана и жилы кабеля, соединителей и зажимов арматуры. 9.2 Способ соединения жил должен обеспечивать достаточную проводимость и механическую прочность соединения.

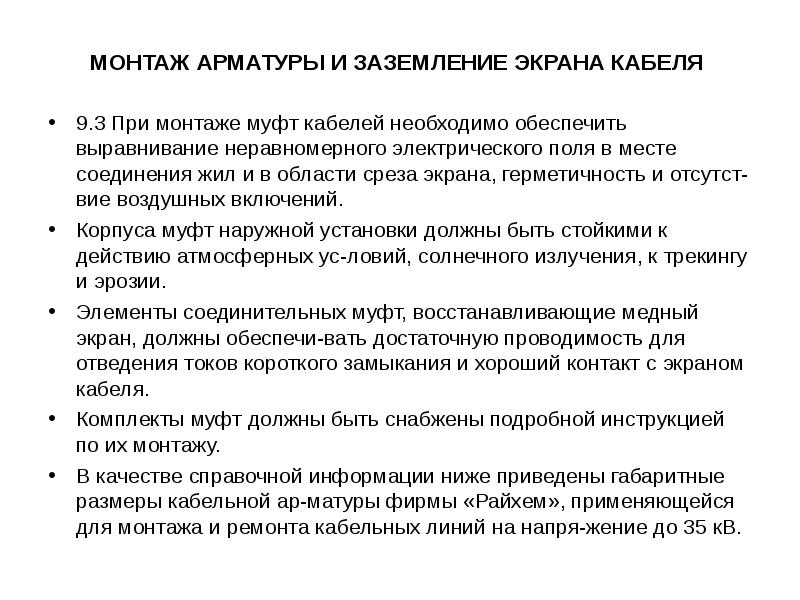

МОНТАЖ АРМАТУРЫ И ЗАЗЕМЛЕНИЕ ЭКРАНА КАБЕЛЯ 9.3 При монтаже муфт кабелей необходимо обеспечить выравнивание неравномерного электрического поля в месте соединения жил и в области среза экрана, герметичность и отсутст-вие воздушных включений. Корпуса муфт наружной установки должны быть стойкими к действию атмосферных ус-ловий, солнечного излучения, к трекингу и эрозии. Элементы соединительных муфт, восстанавливающие медный экран, должны обеспечи-вать достаточную проводимость для отведения токов короткого замыкания и хороший контакт с экраном кабеля. Комплекты муфт должны быть снабжены подробной инструкцией по их монтажу. В качестве справочной информации ниже приведены габаритные размеры кабельной ар-матуры фирмы «Райхем», применяющейся для монтажа и ремонта кабельных линий на напря-жение до 35 кВ.

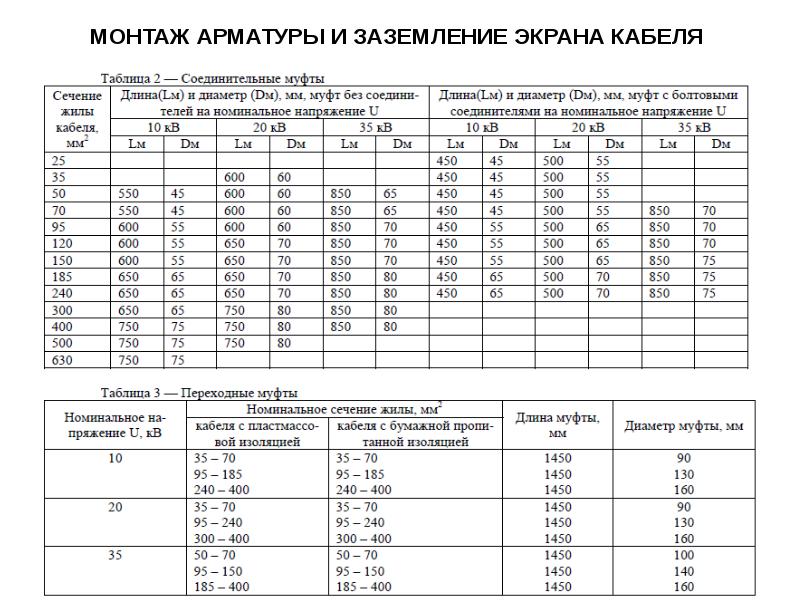

МОНТАЖ АРМАТУРЫ И ЗАЗЕМЛЕНИЕ ЭКРАНА КАБЕЛЯ

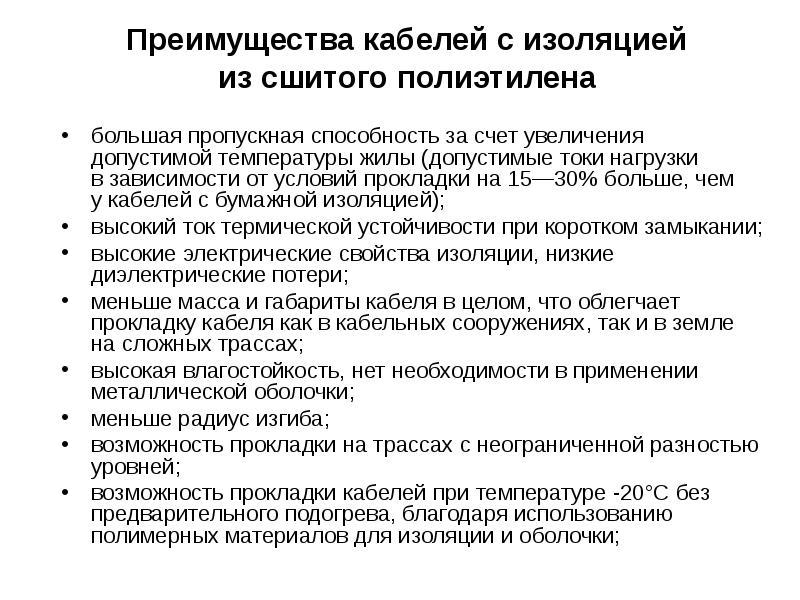

Преимущества кабелей с изоляцией из сшитого полиэтилена большая пропускная способность за счет увеличения допустимой температуры жилы (допустимые токи нагрузки в зависимости от условий прокладки на 15—30% больше, чем у кабелей с бумажной изоляцией); высокий ток термической устойчивости при коротком замыкании; высокие электрические свойства изоляции, низкие диэлектрические потери; меньше масса и габариты кабеля в целом, что облегчает прокладку кабеля как в кабельных сооружениях, так и в земле на сложных трассах; высокая влагостойкость, нет необходимости в применении металлической оболочки; меньше радиус изгиба; возможность прокладки на трассах с неограниченной разностью уровней; возможность прокладки кабелей при температуре -20°С без предварительного подогрева, благодаря использованию полимерных материалов для изоляции и оболочки;

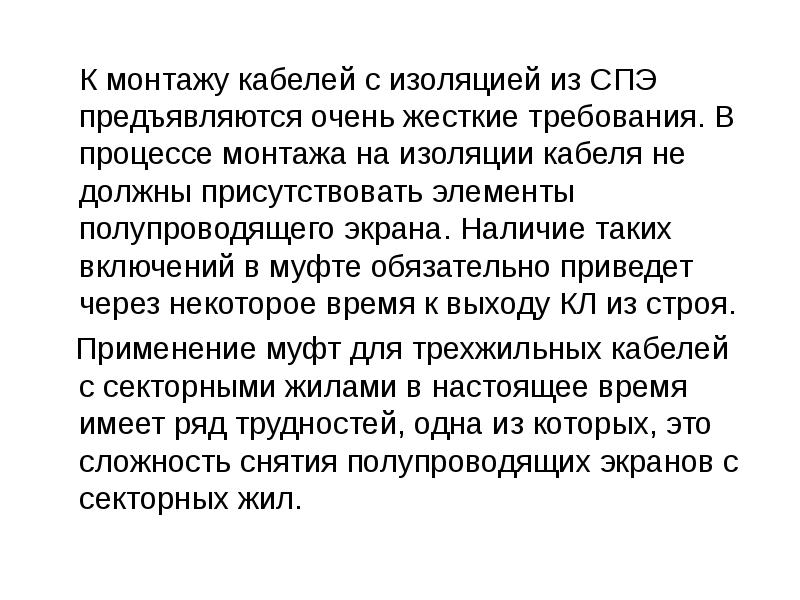

К монтажу кабелей с изоляцией из СПЭ предъявляются очень жесткие требования. В процессе монтажа на изоляции кабеля не должны присутствовать элементы полупроводящего экрана. Наличие таких включений в муфте обязательно приведет через некоторое время к выходу КЛ из строя. К монтажу кабелей с изоляцией из СПЭ предъявляются очень жесткие требования. В процессе монтажа на изоляции кабеля не должны присутствовать элементы полупроводящего экрана. Наличие таких включений в муфте обязательно приведет через некоторое время к выходу КЛ из строя. Применение муфт для трехжильных кабелей с секторными жилами в настоящее время имеет ряд трудностей, одна из которых, это сложность снятия полупроводящих экранов с секторных жил.

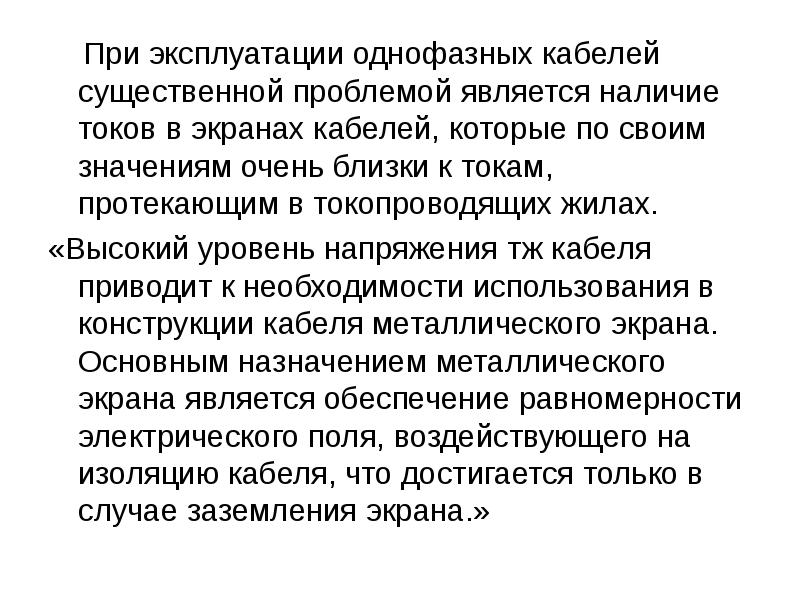

При эксплуатации однофазных кабелей существенной проблемой является наличие токов в экранах кабелей, которые по своим значениям очень близки к токам, протекающим в токопроводящих жилах. При эксплуатации однофазных кабелей существенной проблемой является наличие токов в экранах кабелей, которые по своим значениям очень близки к токам, протекающим в токопроводящих жилах. «Высокий уровень напряжения тж кабеля приводит к необходимости использования в конструкции кабеля металлического экрана. Основным назначением металлического экрана является обеспечение равномерности электрического поля, воздействующего на изоляцию кабеля, что достигается только в случае заземления экрана.»

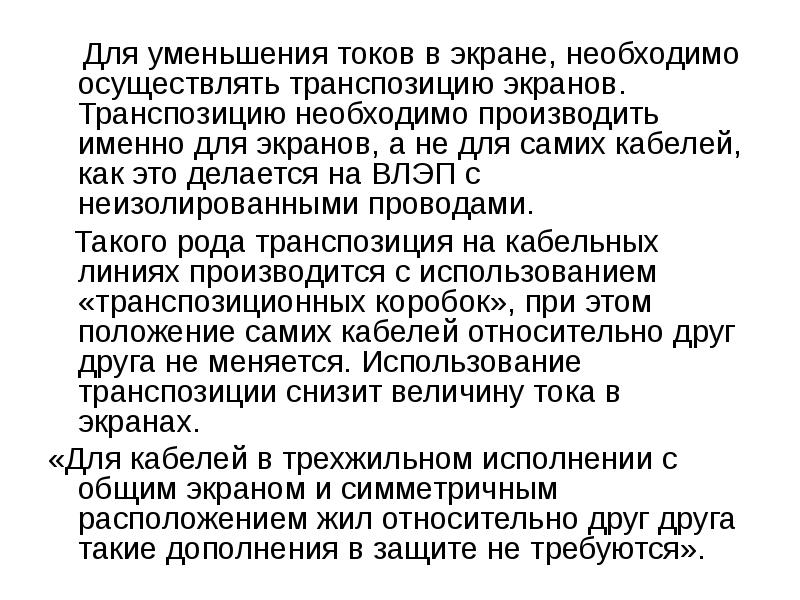

Для уменьшения токов в экране, необходимо осуществлять транспозицию экранов. Транспозицию необходимо производить именно для экранов, а не для самих кабелей, как это делается на ВЛЭП с неизолированными проводами. Для уменьшения токов в экране, необходимо осуществлять транспозицию экранов. Транспозицию необходимо производить именно для экранов, а не для самих кабелей, как это делается на ВЛЭП с неизолированными проводами. Такого рода транспозиция на кабельных линиях производится с использованием «транспозиционных коробок», при этом положение самих кабелей относительно друг друга не меняется. Использование транспозиции снизит величину тока в экранах. «Для кабелей в трехжильном исполнении с общим экраном и симметричным расположением жил относительно друг друга такие дополнения в защите не требуются».

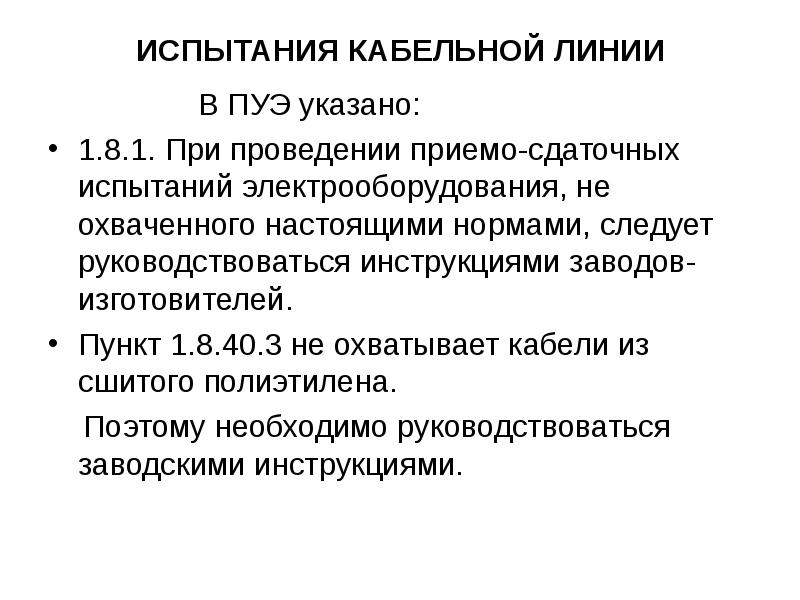

ИСПЫТАНИЯ КАБЕЛЬНОЙ ЛИНИИ В ПУЭ указано: 1.8.1. При проведении приемо-сдаточных испытаний электрооборудования, не охваченного настоящими нормами, следует руководствоваться инструкциями заводов-изготовителей. Пункт 1.8.40.3 не охватывает кабели из сшитого полиэтилена. Поэтому необходимо руководствоваться заводскими инструкциями.

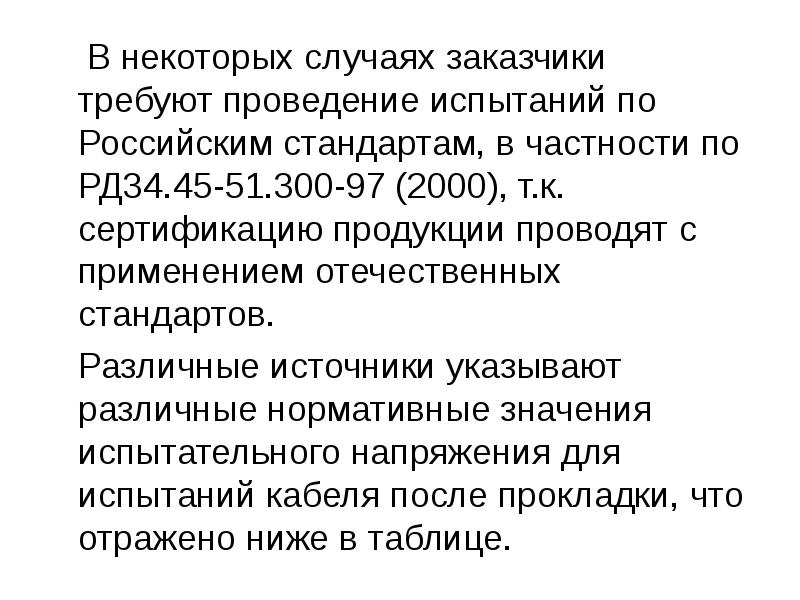

В некоторых случаях заказчики требуют проведение испытаний по Российским стандартам, в частности по РД34.45-51.300-97 (2000), т.к. сертификацию продукции проводят с применением отечественных стандартов. В некоторых случаях заказчики требуют проведение испытаний по Российским стандартам, в частности по РД34.45-51.300-97 (2000), т.к. сертификацию продукции проводят с применением отечественных стандартов. Различные источники указывают различные нормативные значения испытательного напряжения для испытаний кабеля после прокладки, что отражено ниже в таблице.

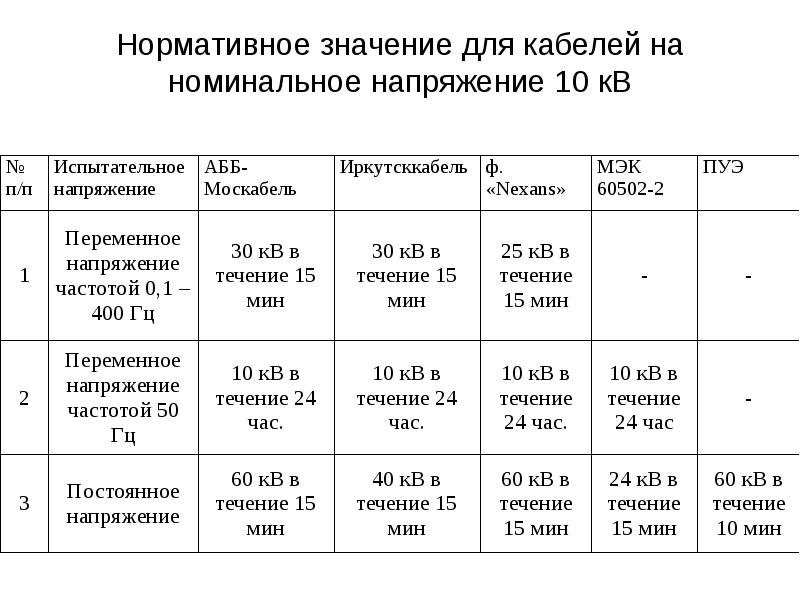

Нормативное значение для кабелей на номинальное напряжение 10 кВ

Испытания после прокладки. а) испытание напряжением промышленной частоты Изоляция кабелей после прокладки должна выдер­жать испытание напряжением промышленной частоты одним из следующих способов: 1) номинальным линейным напряжением сети U = (6; 10; 15; 20; 30; 35; 110), приложенным между жилой кабеля и медным экраном. Продолжительность испы­тания 5 мин; 2) номинальным фазным напряжением сети U0 = (3,6; 6; 8,7; 12; 18; 20,2; 64) в течение 24 ч. Способ испытания выбирается по согласованию с изготовителем.

б) испытание выпрямленным напряжением б) испытание выпрямленным напряжением Это испытание допускается взамен испытания по 5.6.1а Испытание в соответствии с РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» для кабелей на напряжение 6 кВ и 10 кВ, испытательное напряжение составляет:

Международный стандарт МЭК 60502-2, 2005 рекомендует испытание выпрямленным напряжением, длительность приложения полного испытательного напряжения 15 мин. при проведении испытания ток утечки должен уменьшаться и стабилизироваться. Если не происходит уменьшения тока утечки, а также при его увеличении или нестабильности тока испытание следует произво­дить до выявления дефекта, но не более чем 15 мин. При испытании напряжение прикладывается поочередно к каждому кабелю, при этом остальные фазы и все экраны должны быть заземлены. После испытаний необходимо заземлить жилу на время не менее 1 ч.

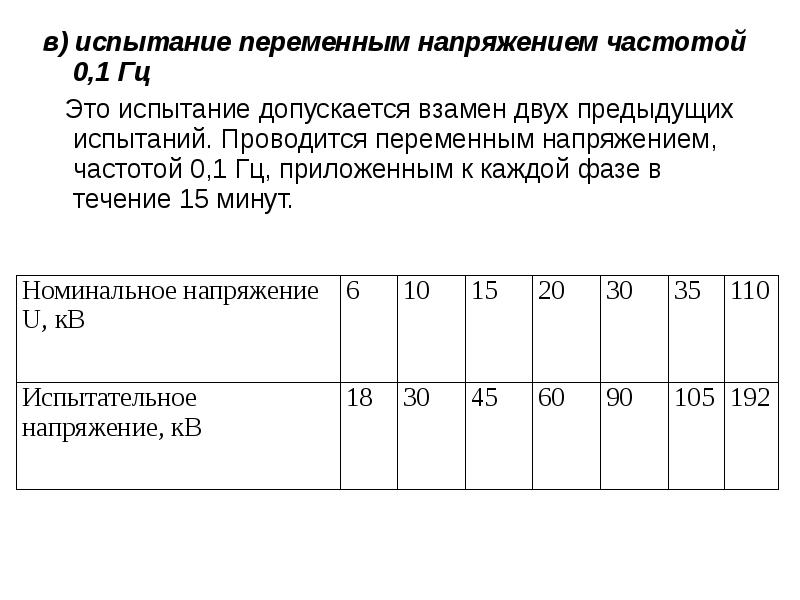

в) испытание переменным напряжением частотой 0,1 Гц в) испытание переменным напряжением частотой 0,1 Гц Это испытание допускается взамен двух предыдущих испытаний. Проводится переменным напряжением, частотой 0,1 Гц, приложенным к каждой фазе в течение 15 минут.

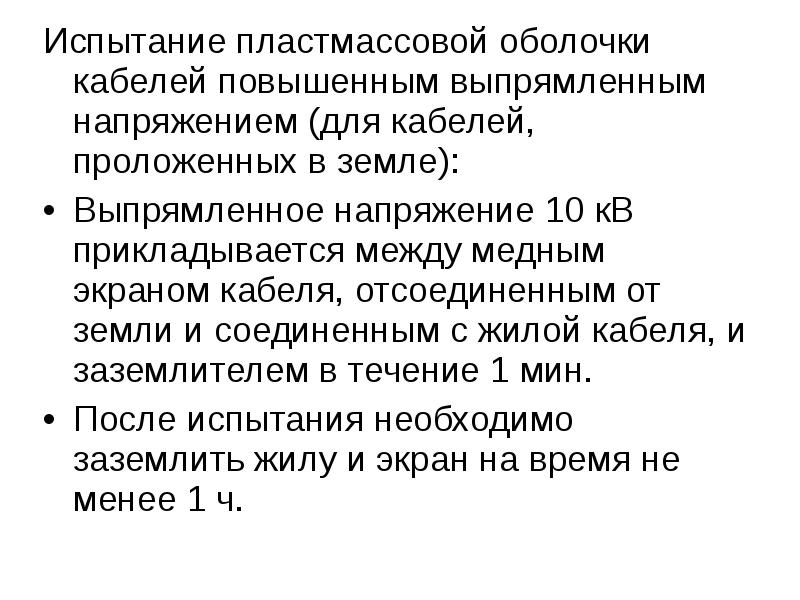

Испытание пластмассовой оболочки кабелей повышенным выпрямленным напряжением (для кабелей, проложенных в земле): Испытание пластмассовой оболочки кабелей повышенным выпрямленным напряжением (для кабелей, проложенных в земле): Выпрямленное напряжение 10 кВ прикладывается между медным экраном кабеля, отсоединенным от земли и соединенным с жилой кабеля, и заземлителем в течение 1 мин. После испытания необходимо заземлить жилу и экран на время не менее 1 ч.

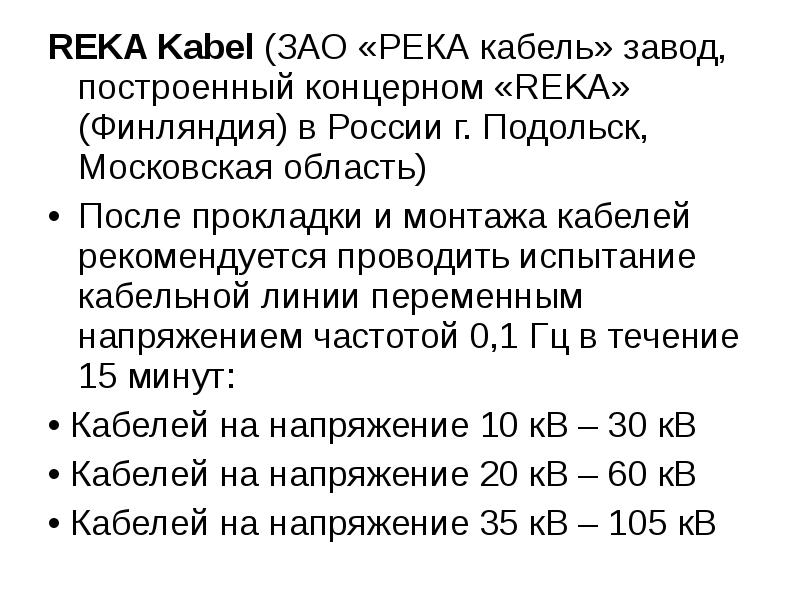

REKA Kabel (ЗАО «РЕКА кабель» завод, построенный концерном «REKA» (Финляндия) в России г. Подольск, Московская область) REKA Kabel (ЗАО «РЕКА кабель» завод, построенный концерном «REKA» (Финляндия) в России г. Подольск, Московская область) После прокладки и монтажа кабелей рекомендуется проводить испытание кабельной линии переменным напряжением частотой 0,1 Гц в течение 15 минут: • Кабелей на напряжение 10 кВ – 30 кВ • Кабелей на напряжение 20 кВ – 60 кВ • Кабелей на напряжение 35 кВ – 105 кВ

Допускается испытание постоянным напряжением 4 Uo в течение 15 минут или переменным номинальным напряжением Uo в течении 24 часов, приложенным между жилой и металлическим экраном. Допускается испытание постоянным напряжением 4 Uo в течение 15 минут или переменным номинальным напряжением Uo в течении 24 часов, приложенным между жилой и металлическим экраном. Оболочка кабеля после прокладки должна быть испытана постоянным напряжением 10 кВ, приложенным между металлическим экраном и заземлителем в течение 10 минут. После испытания постоянным напряжением необходимо заземлить токопроводящую жилу или соединить ее с медным экраном на время не менее 1 час.

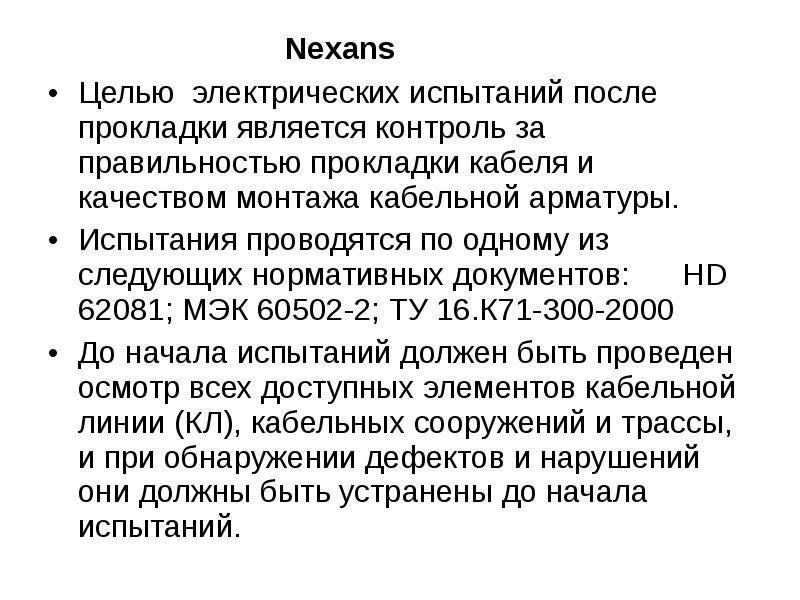

Nexans Nexans Целью электрических испытаний после прокладки является контроль за правильностью прокладки кабеля и качеством монтажа кабельной арматуры. Испытания проводятся по одному из следующих нормативных документов: НD 62081; МЭК 60502-2; ТУ 16.К71-300-2000 До начала испытаний должен быть проведен осмотр всех доступных элементов кабельной линии (КЛ), кабельных сооружений и трассы, и при обнаружении дефектов и нарушений они должны быть устранены до начала испытаний.

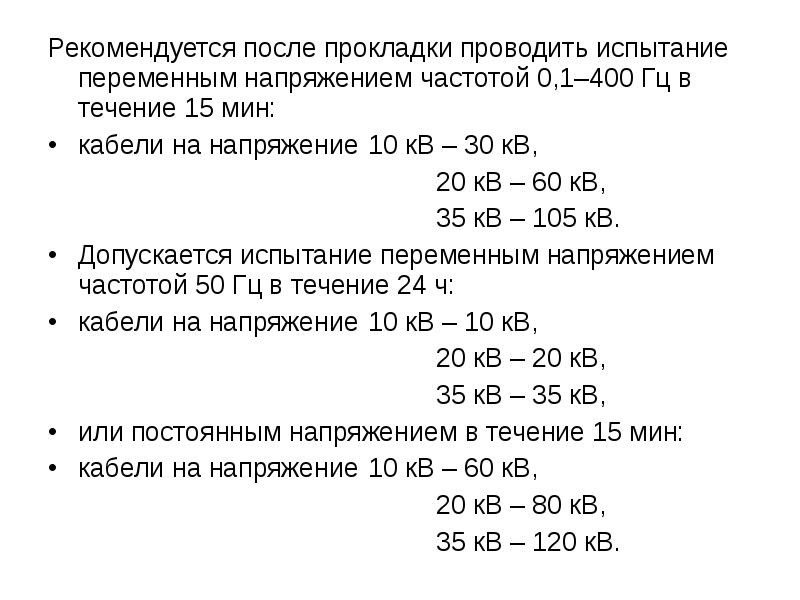

Рекомендуется после прокладки проводить испытание переменным напряжением частотой 0,1–400 Гц в течение 15 мин: Рекомендуется после прокладки проводить испытание переменным напряжением частотой 0,1–400 Гц в течение 15 мин: кабели на напряжение 10 кВ – 30 кВ, 20 кВ – 60 кВ, 35 кВ – 105 кВ. Допускается испытание переменным напряжением частотой 50 Гц в течение 24 ч: кабели на напряжение 10 кВ – 10 кВ, 20 кВ – 20 кВ, 35 кВ – 35 кВ, или постоянным напряжением в течение 15 мин: кабели на напряжение 10 кВ – 60 кВ, 20 кВ – 80 кВ, 35 кВ – 120 кВ.

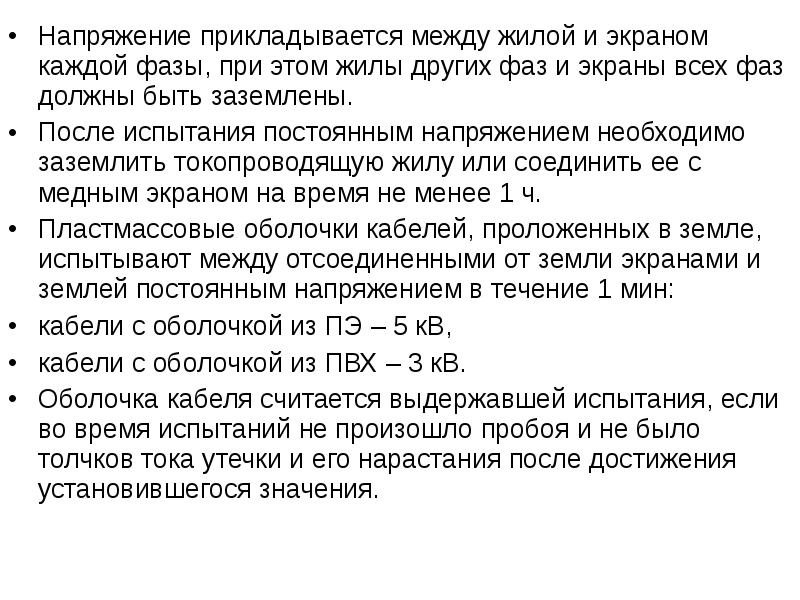

Напряжение прикладывается между жилой и экраном каждой фазы, при этом жилы других фаз и экраны всех фаз должны быть заземлены. Напряжение прикладывается между жилой и экраном каждой фазы, при этом жилы других фаз и экраны всех фаз должны быть заземлены. После испытания постоянным напряжением необходимо заземлить токопроводящую жилу или соединить ее с медным экраном на время не менее 1 ч. Пластмассовые оболочки кабелей, проложенных в земле, испытывают между отсоединенными от земли экранами и землей постоянным напряжением в течение 1 мин: кабели с оболочкой из ПЭ – 5 кВ, кабели с оболочкой из ПВХ – 3 кВ. Оболочка кабеля считается выдержавшей испытания, если во время испытаний не произошло пробоя и не было толчков тока утечки и его нарастания после достижения установившегося значения.

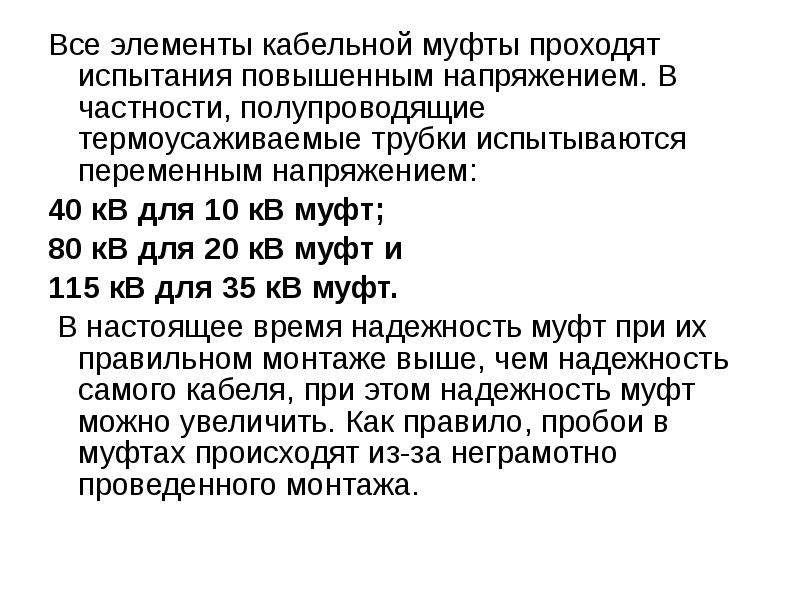

Все элементы кабельной муфты проходят испытания повышенным напряжением. В частности, полупроводящие термоусаживаемые трубки испытываются переменным напряжением: Все элементы кабельной муфты проходят испытания повышенным напряжением. В частности, полупроводящие термоусаживаемые трубки испытываются переменным напряжением: 40 кВ для 10 кВ муфт; 80 кВ для 20 кВ муфт и 115 кВ для 35 кВ муфт. В настоящее время надежность муфт при их правильном монтаже выше, чем надежность самого кабеля, при этом надежность муфт можно увеличить. Как правило, пробои в муфтах происходят из-за неграмотно проведенного монтажа.
