Материаловедение. Основы литейного производства. (Тема 10) презентация

Материаловедение. Технология конструкционных материалов

Для получения заготовок в машиностроении применяют следующие методы: литье, обработка металла давлением и сварка, а также комбинация этих методов. Каждый из методов содержит большое число способов получения заготовок. Литье – получение заготовок путем заливки расплавленного металла заданного химического состава в литейную форму, полость которой имеет конфигурацию заготовки. Обработка давлением – технологические процессы, которые основаны на пластическом формоизменении металла. Сварка – технологический процесс получения неразъемных соединений из металлов и сплавов в результате образования атомно-молекулярных связей между частицами соединяемых заготовок. При выборе метода необходимо ориентироваться в первую очередь на материал и требования к нему с точки зрения обеспечения служебных свойств изделия

Основные факторы, влияющие на выбор способа получения заготовки Характер производства. Качество поверхности заготовок, обеспечение заданной точности. Возможности имеющегося оборудования.

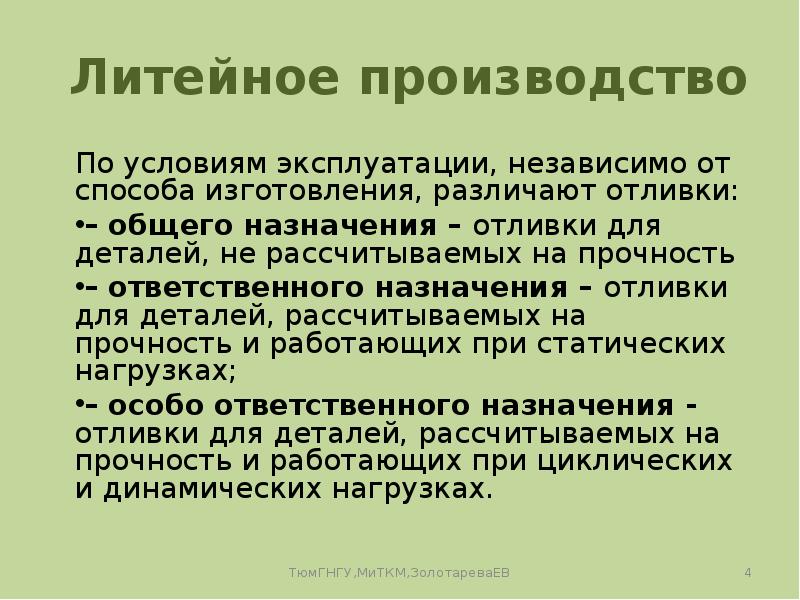

Литейное производство По условиям эксплуатации, независимо от способа изготовления, различают отливки: – общего назначения – отливки для деталей, не рассчитываемых на прочность – ответственного назначения – отливки для деталей, рассчитываемых на прочность и работающих при статических нагрузках; – особо ответственного назначения - отливки для деталей, рассчитываемых на прочность и работающих при циклических и динамических нагрузках.

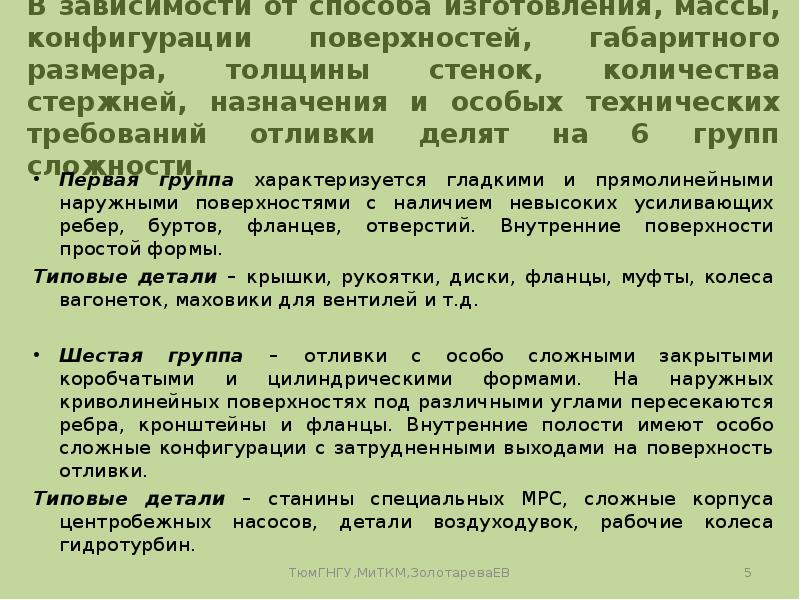

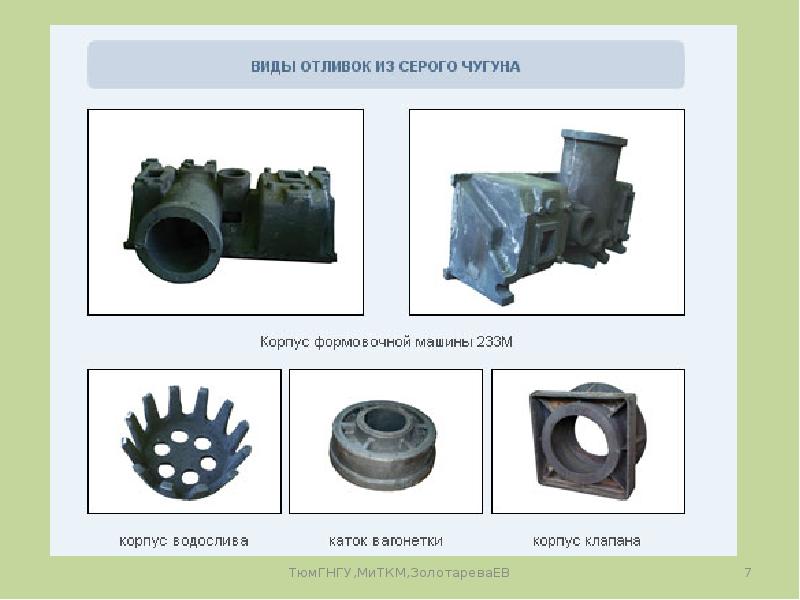

В зависимости от способа изготовления, массы, конфигурации поверхностей, габаритного размера, толщины стенок, количества стержней, назначения и особых технических требований отливки делят на 6 групп сложности. Первая группа характеризуется гладкими и прямолинейными наружными поверхностями с наличием невысоких усиливающих ребер, буртов, фланцев, отверстий. Внутренние поверхности простой формы. Типовые детали – крышки, рукоятки, диски, фланцы, муфты, колеса вагонеток, маховики для вентилей и т.д. Шестая группа – отливки с особо сложными закрытыми коробчатыми и цилиндрическими формами. На наружных криволинейных поверхностях под различными углами пересекаются ребра, кронштейны и фланцы. Внутренние полости имеют особо сложные конфигурации с затрудненными выходами на поверхность отливки. Типовые детали – станины специальных МРС, сложные корпуса центробежных насосов, детали воздуходувок, рабочие колеса гидротурбин.

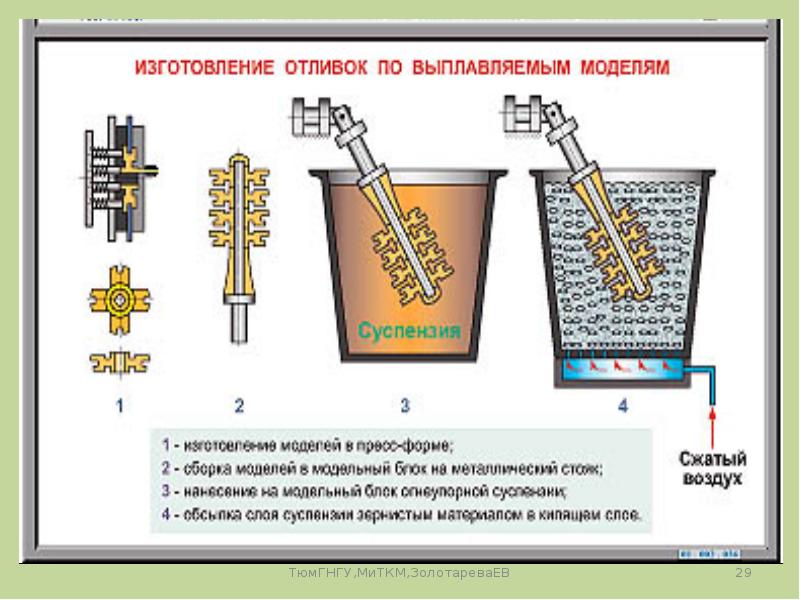

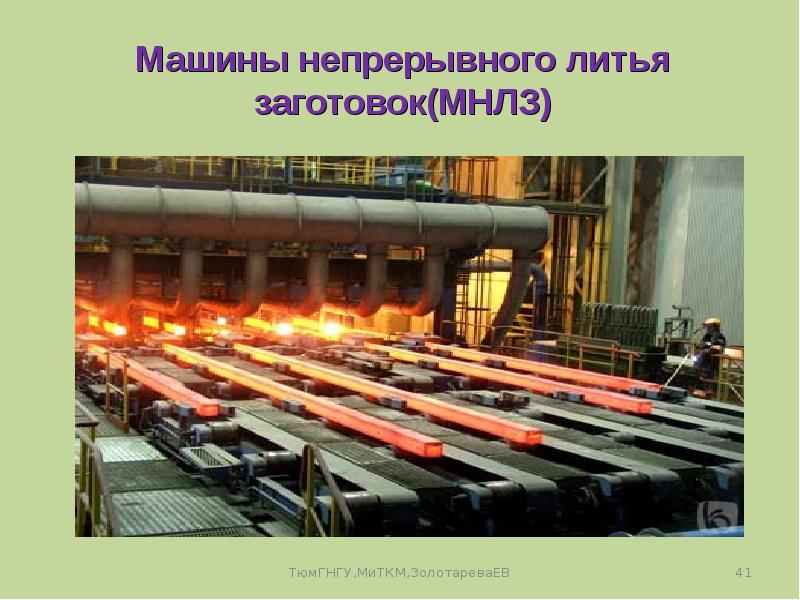

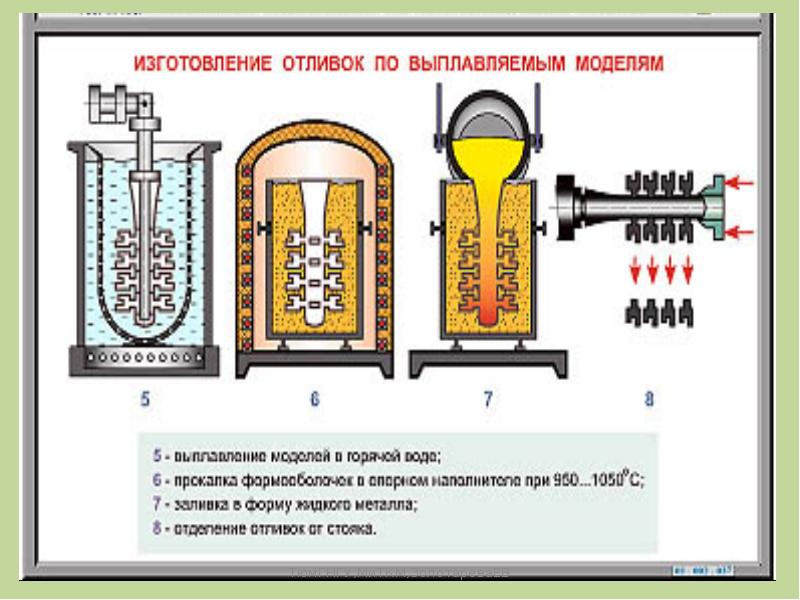

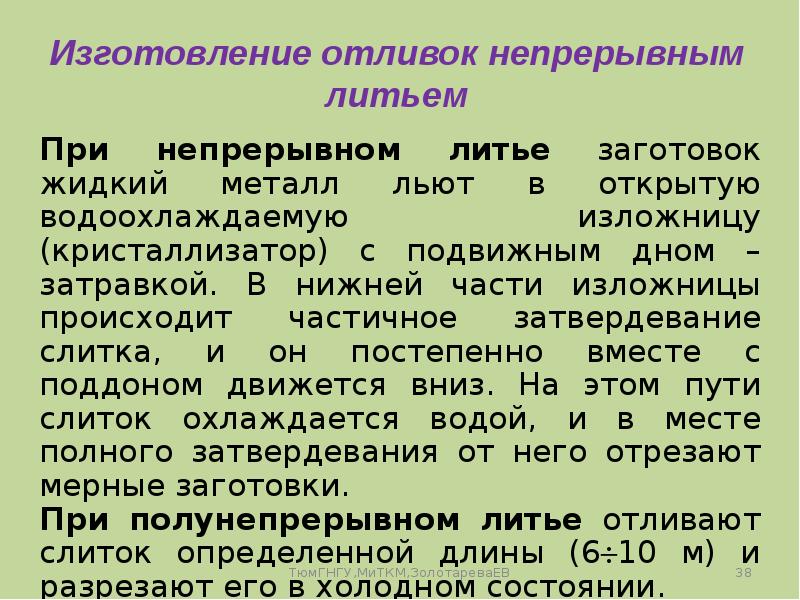

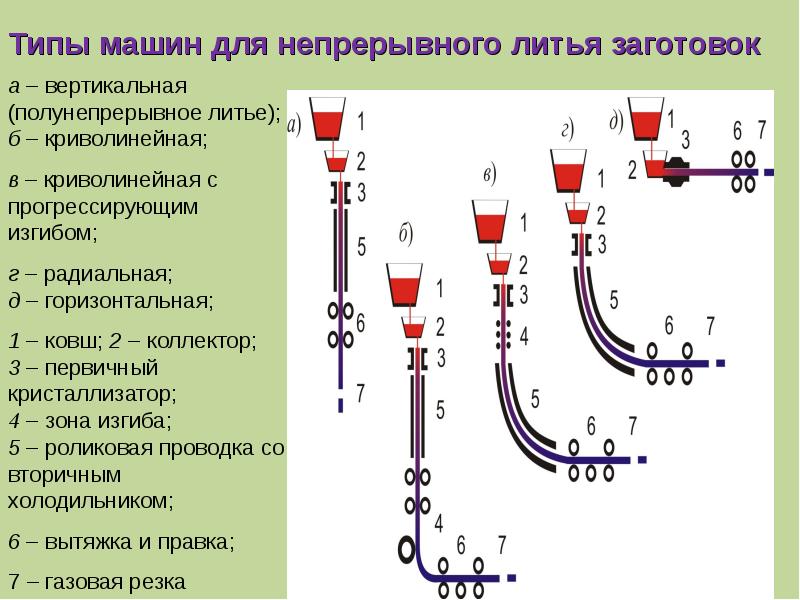

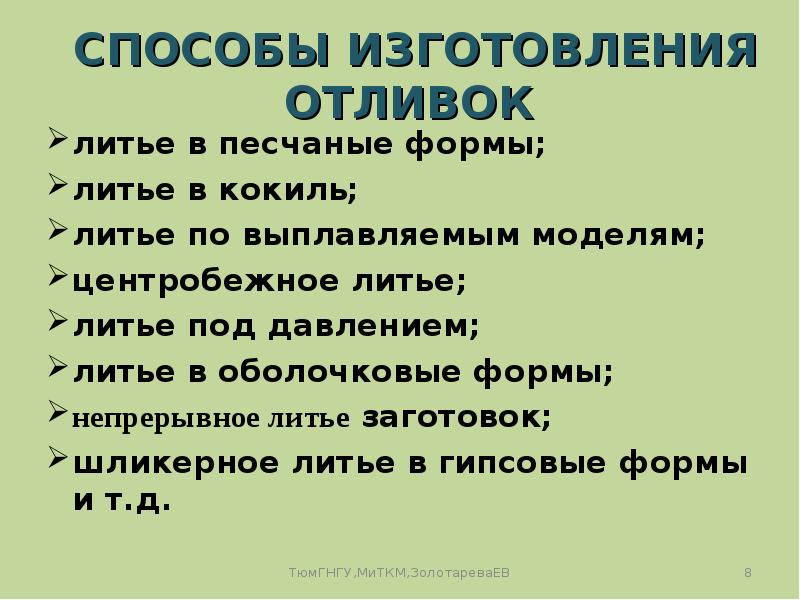

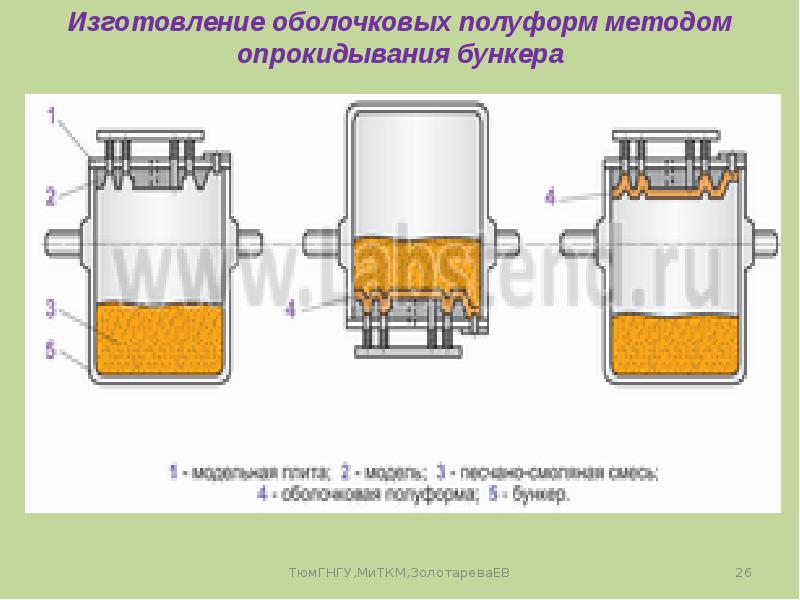

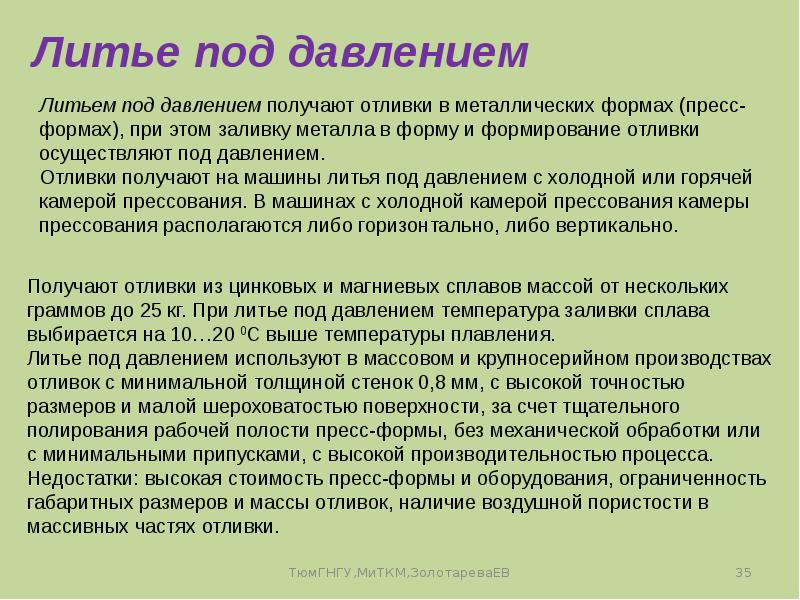

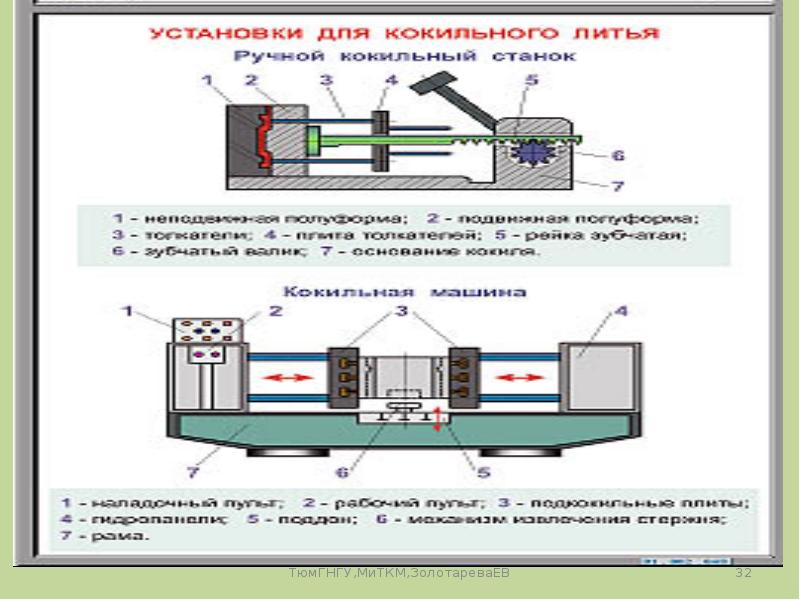

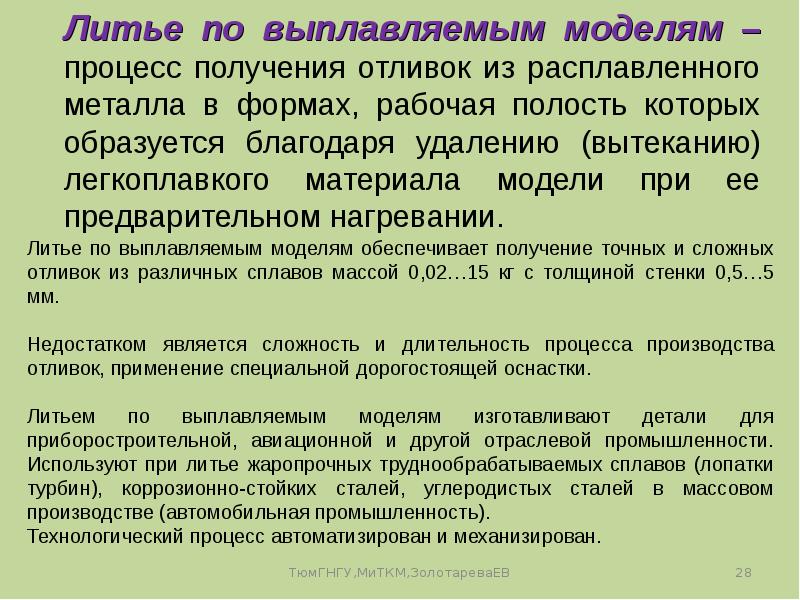

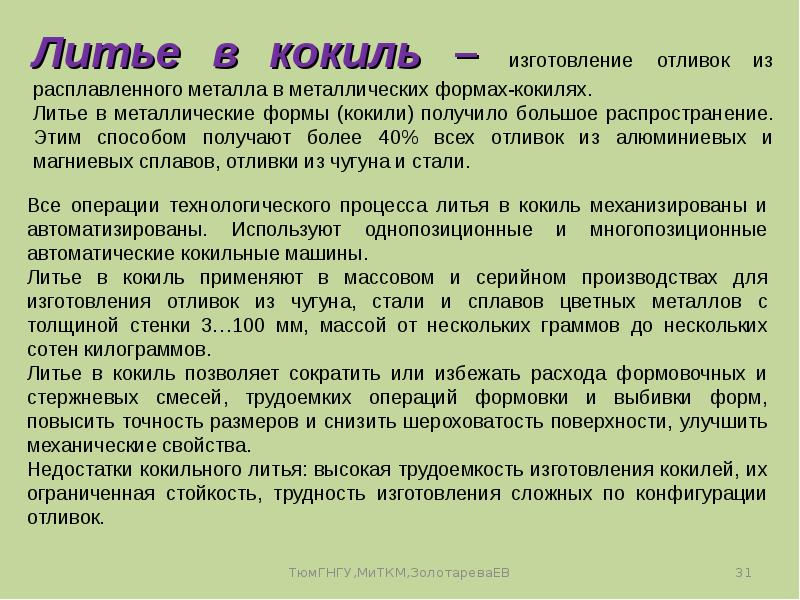

СПОСОБЫ ИЗГОТОВЛЕНИЯ ОТЛИВОК литье в песчаные формы; литье в кокиль; литье по выплавляемым моделям; центробежное литье; литье под давлением; литье в оболочковые формы; непрерывное литье заготовок; шликерное литье в гипсовые формы и т.д.
