Слайды и текст этой презентации
Слайд 1
Описание слайда:
Организация функционирования сооружений и устройств железнодорожного транспорта Габарит


Слайд 2
Описание слайда:
Габарит приближения строений C предельное поперечное, перпендикулярное оси пути очертание, внутрь которого помимо ж.д. состава не должны заходить никакие части сооружений и устройств.

Слайд 3
Описание слайда:

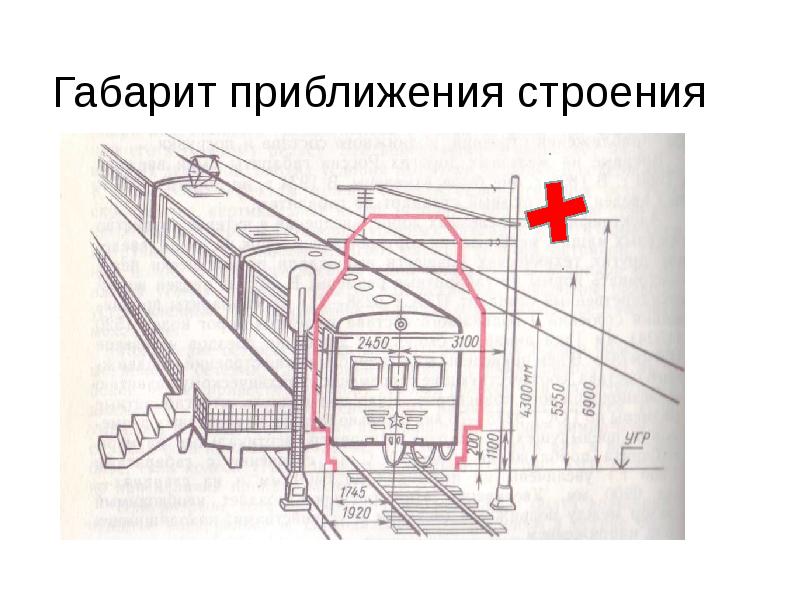

Габарит приближения строения

Слайд 4
Описание слайда:

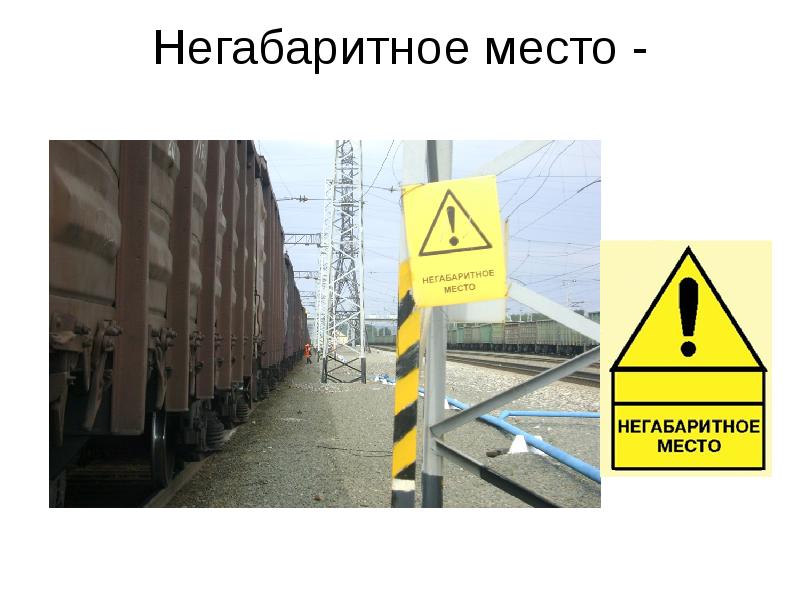

Негабаритное место -

Слайд 5
Описание слайда:

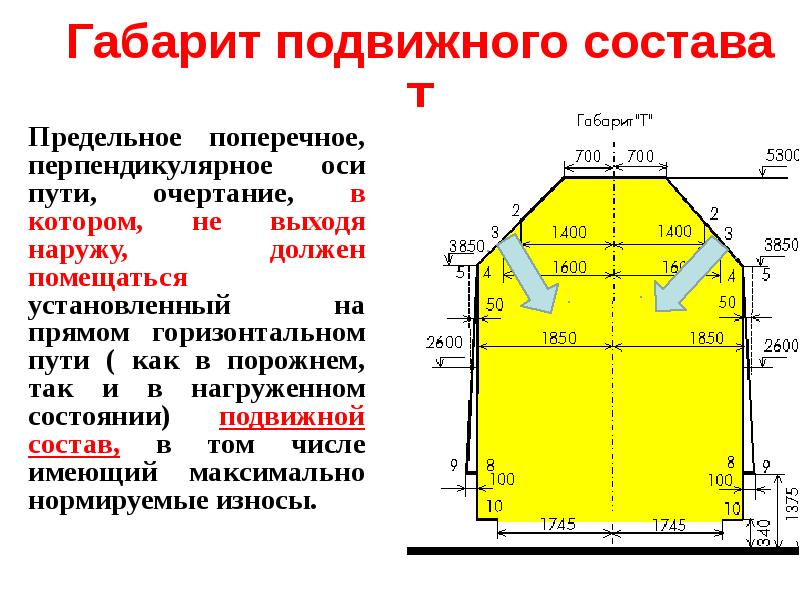

Габарит подвижного состава Т Предельное поперечное, перпендикулярное оси пути, очертание, в котором, не выходя наружу, должен помещаться установленный на прямом горизонтальном пути ( как в порожнем, так и в нагруженном состоянии) подвижной состав, в том числе имеющий максимально нормируемые износы.

Слайд 6
Описание слайда:

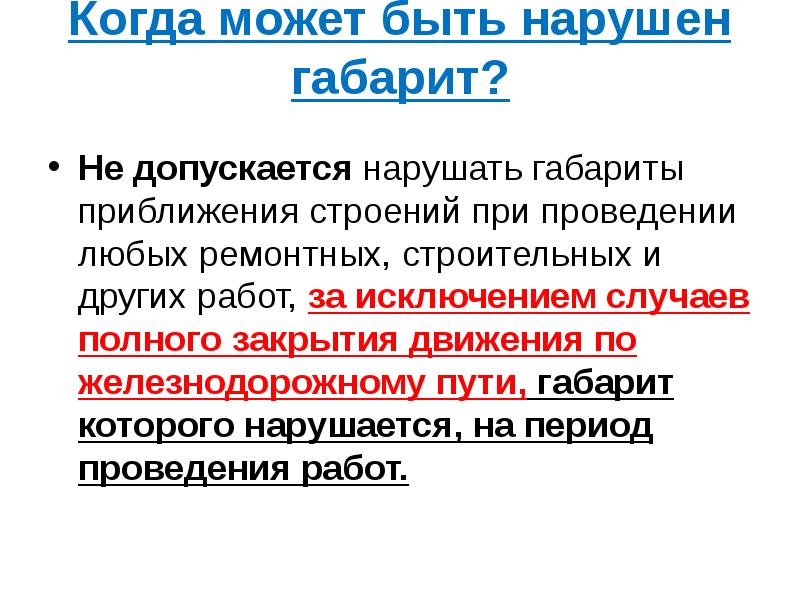

Когда может быть нарушен габарит? Не допускается нарушать габариты приближения строений при проведении любых ремонтных, строительных и других работ, за исключением случаев полного закрытия движения по железнодорожному пути, габарит которого нарушается, на период проведения работ.

Слайд 7
Описание слайда:

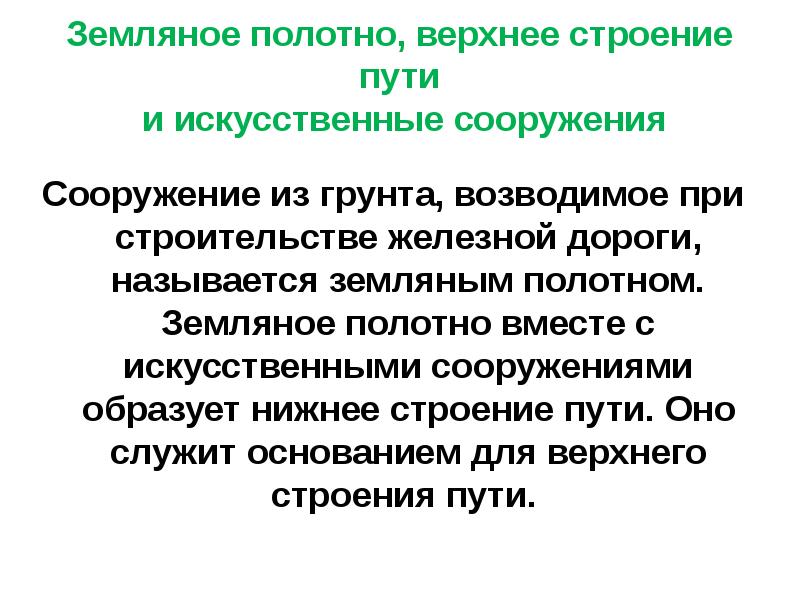

Земляное полотно, верхнее строение пути и искусственные сооружения Сооружение из грунта, возводимое при строительстве железной дороги, называется земляным полотном. Земляное полотно вместе с искусственными сооружениями образует нижнее строение пути. Оно служит основанием для верхнего строения пути.

Слайд 8
Описание слайда:
Искусственные сооружения Тоннель Если при строительстве железной дороги путь преграждают высокие горы, то вместо глубоких выемок экономичнее построить тоннели

Слайд 9
Описание слайда:

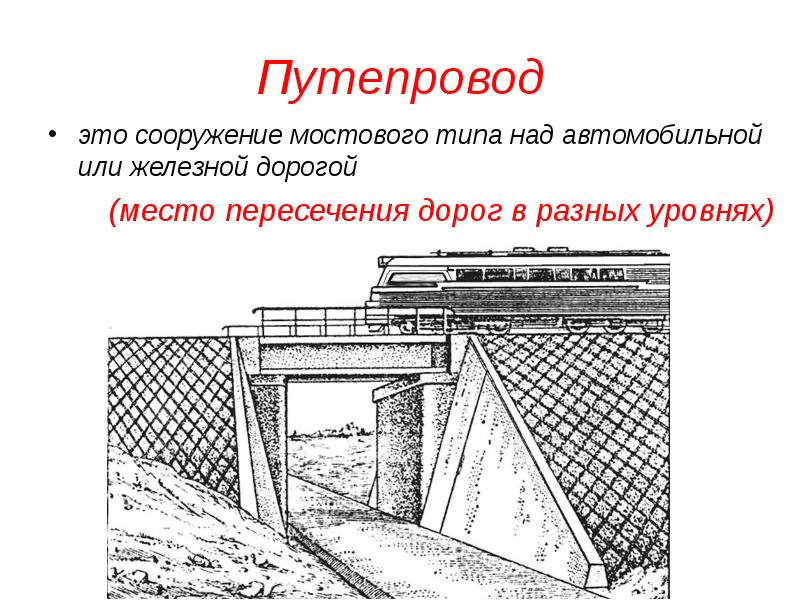

Путепровод это сооружение мостового типа над автомобильной или железной дорогой (место пересечения дорог в разных уровнях)

Слайд 10
Описание слайда:
Виадук возводится при нецелесо-образности высоких насыпей . Мост - в глубоких ущельях или оврагах

Слайд 11
Описание слайда:
Мост Мосты классифицируются по: числу пролетов: одно-, двух, трёх- и многопролетные; числу путей: одно-, двух- и многопутные; конструкции: с ездой поверху (а) понизу (б) посередине (в) материалу: металлические, железобетонные, бетонные, каменные и деревянные; характеру работы пролетов под нагрузкой: на балочные, арочные, рамные и висячие.

Слайд 12
Описание слайда:

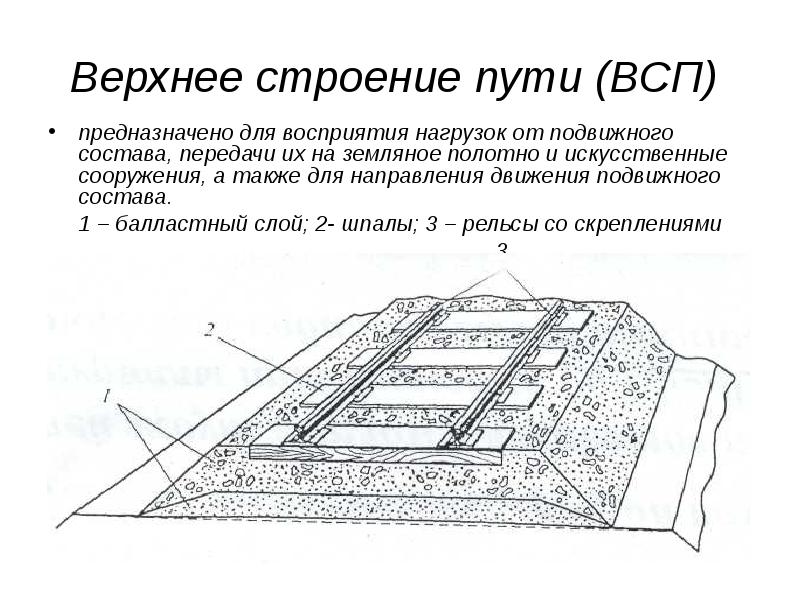

Верхнее строение пути (ВСП) предназначено для восприятия нагрузок от подвижного состава, передачи их на земляное полотно и искусственные сооружения, а также для направления движения подвижного состава. 1 – балластный слой; 2- шпалы; 3 – рельсы со скреплениями 3

Слайд 13
Описание слайда:
Шпалы Шпалы служат опорами для рельсов. Главное назначение шпал — передавать давление от рельсов на балласт, обеспечивать постоянство ширины колеи и устойчивость рельсового пути. Шпалы бывают деревянные и железобетонные.

Слайд 14
Описание слайда:

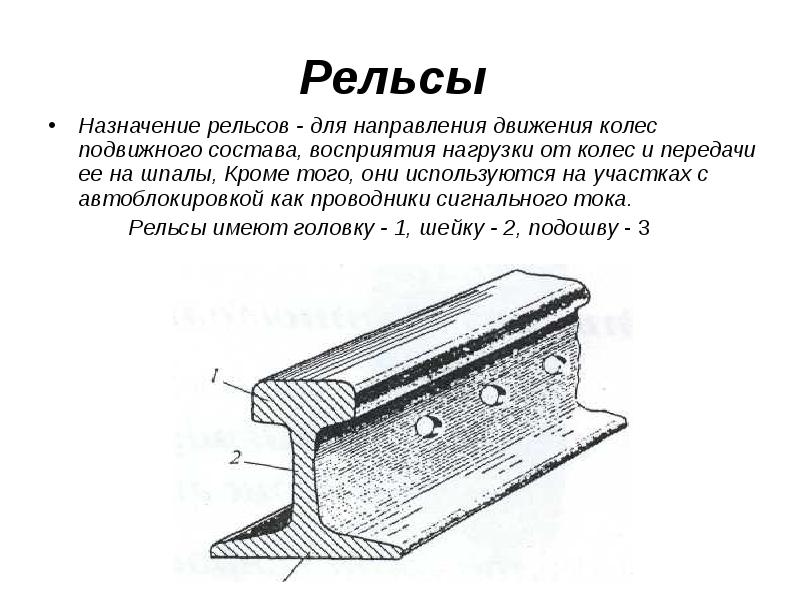

Рельсы Назначение рельсов - для направления движения колес подвижного состава, восприятия нагрузки от колес и передачи ее на шпалы, Кроме того, они используются на участках с автоблокировкой как проводники сигнального тока. Рельсы имеют головку - 1, шейку - 2, подошву - 3

Слайд 15
Описание слайда:

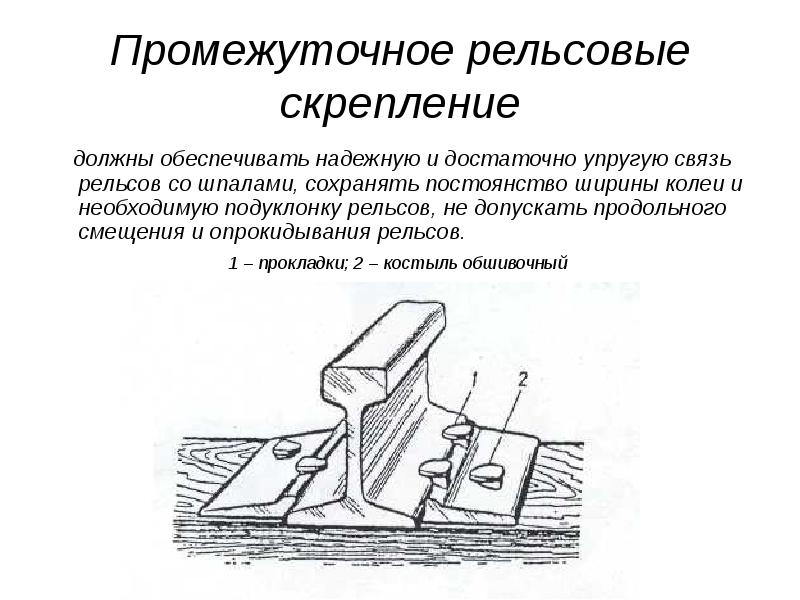

Промежуточное рельсовые скрепление должны обеспечивать надежную и достаточно упругую связь рельсов со шпалами, сохранять постоянство ширины колеи и необходимую подуклонку рельсов, не допускать продольного смещения и опрокидывания рельсов. 1 – прокладки; 2 – костыль обшивочный

Слайд 16
Описание слайда:

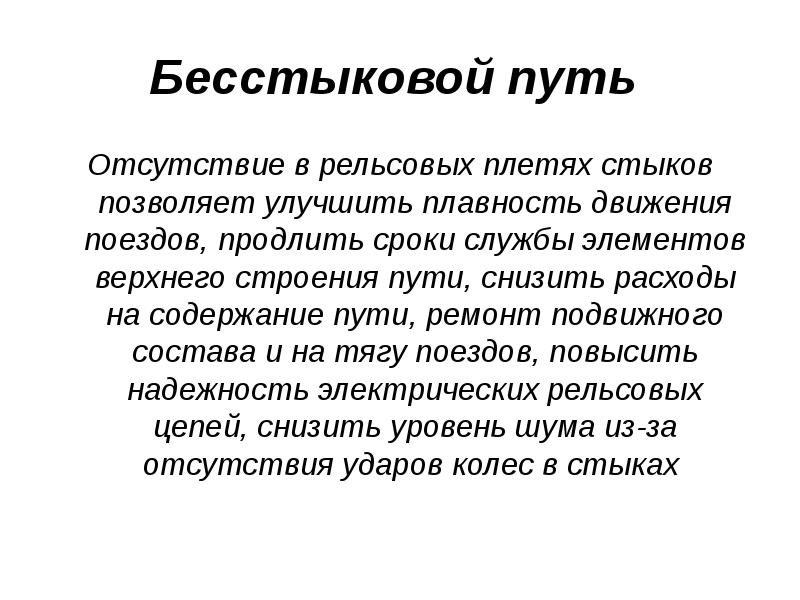

Бесстыковой путь Отсутствие в рельсовых плетях стыков позволяет улучшить плавность движения поездов, продлить сроки службы элементов верхнего строения пути, снизить расходы на содержание пути, ремонт подвижного состава и на тягу поездов, повысить надежность электрических рельсовых цепей, снизить уровень шума из-за отсутствия ударов колес в стыках

Слайд 17
Описание слайда:

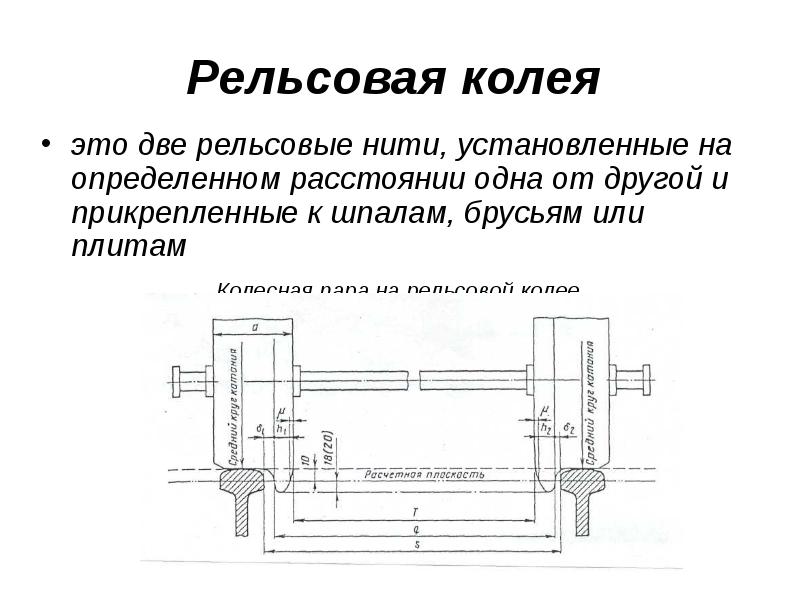

Рельсовая колея это две рельсовые нити, установленные на определенном расстоянии одна от другой и прикрепленные к шпалам, брусьям или плитам Колесная пара на рельсовой колее

Слайд 18
Описание слайда:

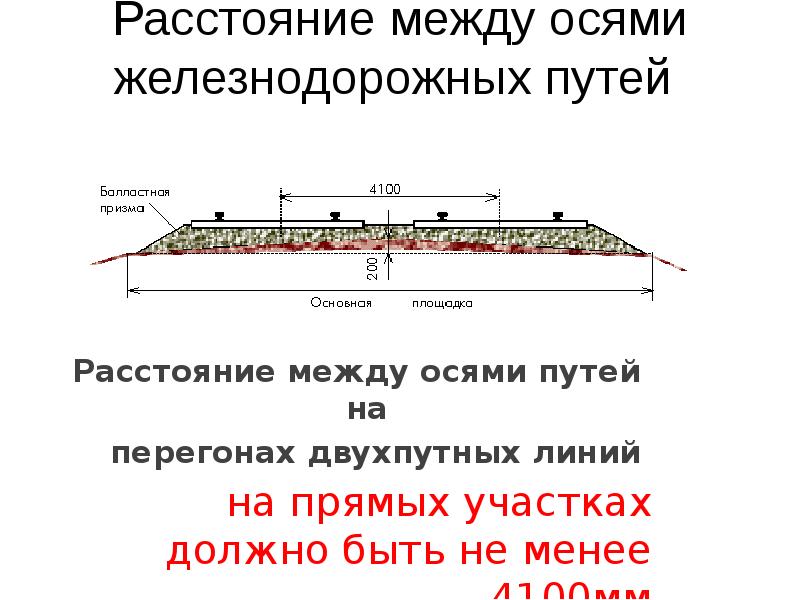

Расстояние между осями железнодорожных путей

Слайд 19
Описание слайда:

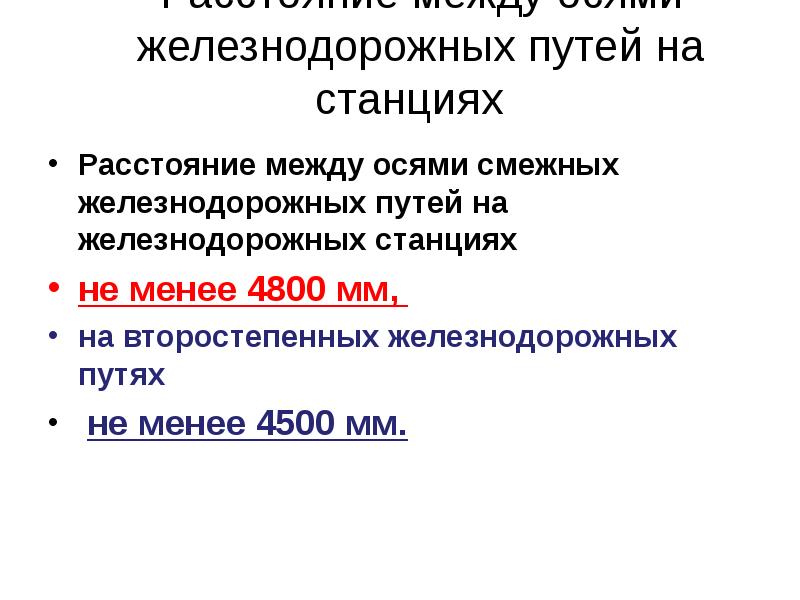

Расстояние между осями железнодорожных путей на станциях Расстояние между осями смежных железнодорожных путей на железнодорожных станциях не менее 4800 мм, на второстепенных железнодорожных путях не менее 4500 мм.

Слайд 20
Описание слайда:
На трехпутных и четырехпутных линиях расстояние между осями второго и третьего железнодорожных путей, на прямых участках, должно быть не менее 5000 мм.

Слайд 21
Описание слайда:

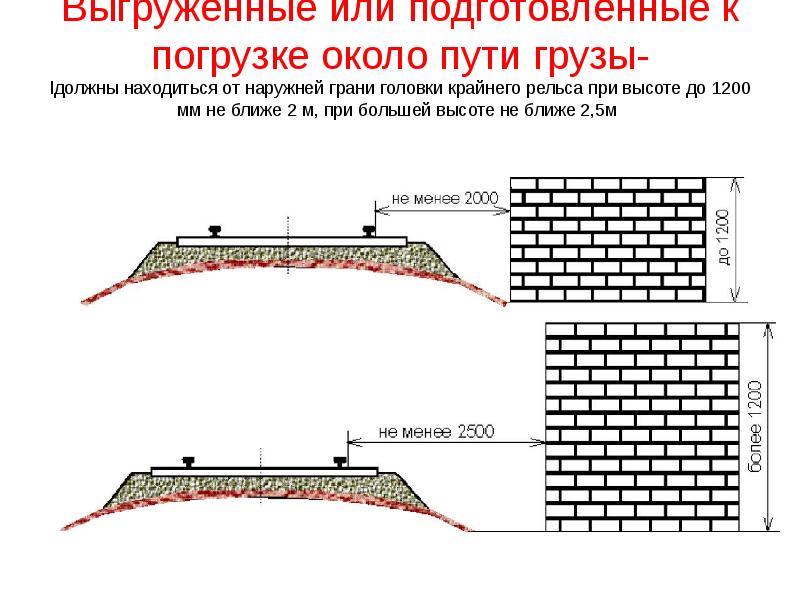

Выгруженные или подготовленные к погрузке около пути грузы- lдолжны находиться от наружней грани головки крайнего рельса при высоте до 1200 мм не ближе 2 м, при большей высоте не ближе 2,5м

Слайд 22
Описание слайда:

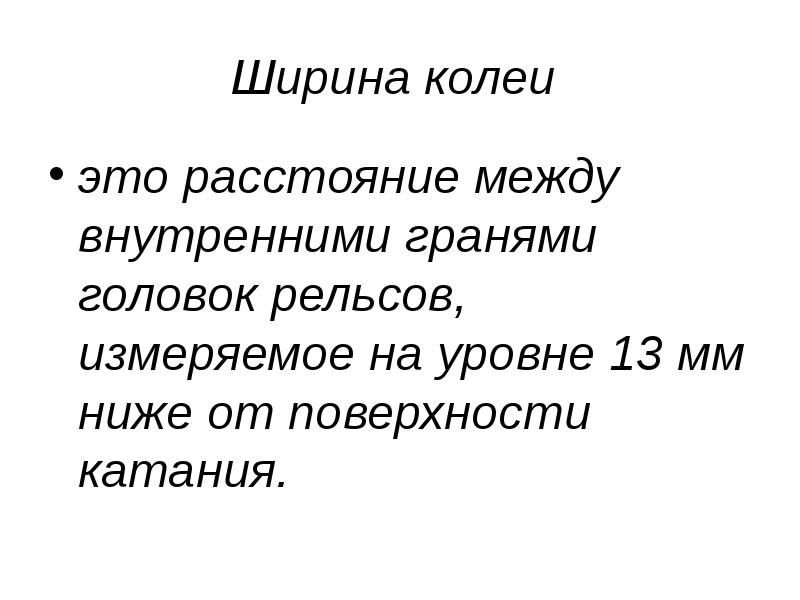

Ширина колеи это расстояние между внутренними гранями головок рельсов, измеряемое на уровне 13 мм ниже от поверхности катания.

Слайд 23
Описание слайда:

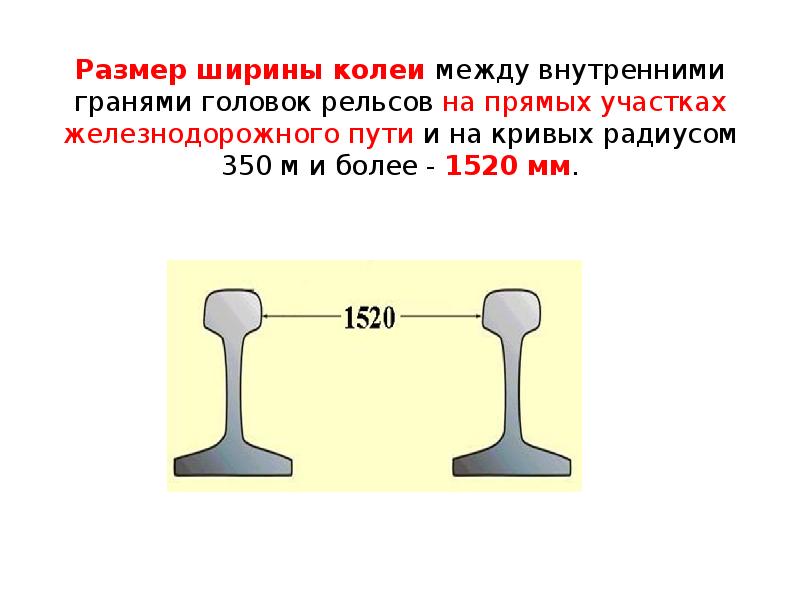

Размер ширины колеи между внутренними гранями головок рельсов на прямых участках железнодорожного пути и на кривых радиусом 350 м и более - 1520 мм.

Слайд 24
Описание слайда:
Ширина колеи при радиусе от 349 м до 300 м должна быть - 1530 мм.

Слайд 25
Описание слайда:
Ширина колеи при радиусе от 299 м и менее должна быть- 1535 мм.

Слайд 26
Описание слайда:
Ширина колеи более 1548 мм не допускается.

Слайд 27
Описание слайда:

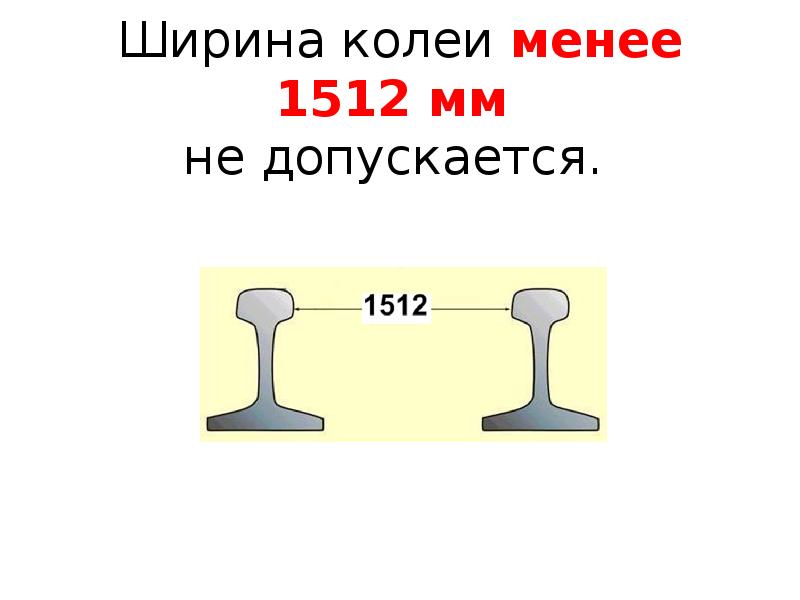

Ширина колеи менее 1512 мм не допускается.

Слайд 28
Описание слайда:
Величины отклонений от номинальных размеров ширины колеи, не требующие устранений, на прямых и кривых участках ж.д. пути по сужению – 4 мм, по уширению + 8мм Не должны превышать

Слайд 29
Описание слайда:
величины отклонений от номинальных размеров ширины колеи Не требующие устранений на прямых и кривых участках железнодорожного пути радиусом 350 м и более, не должны превышать по сужению -4 мм, по уширению +6 мм.

Слайд 30
Описание слайда:

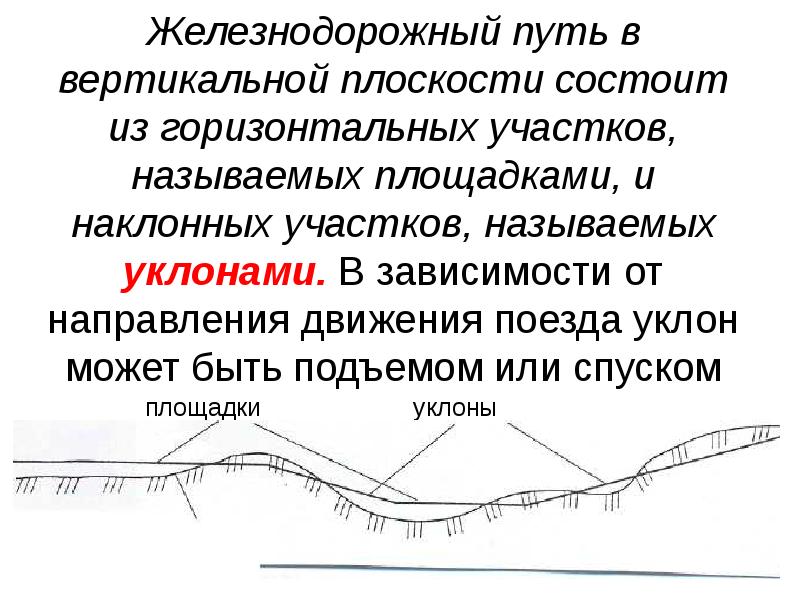

Железнодорожный путь в вертикальной плоскости состоит из горизонтальных участков, называемых площадками, и наклонных участков, называемых уклонами. В зависимости от направления движения поезда уклон может быть подъемом или спуском площадки уклоны

Слайд 31
Описание слайда:

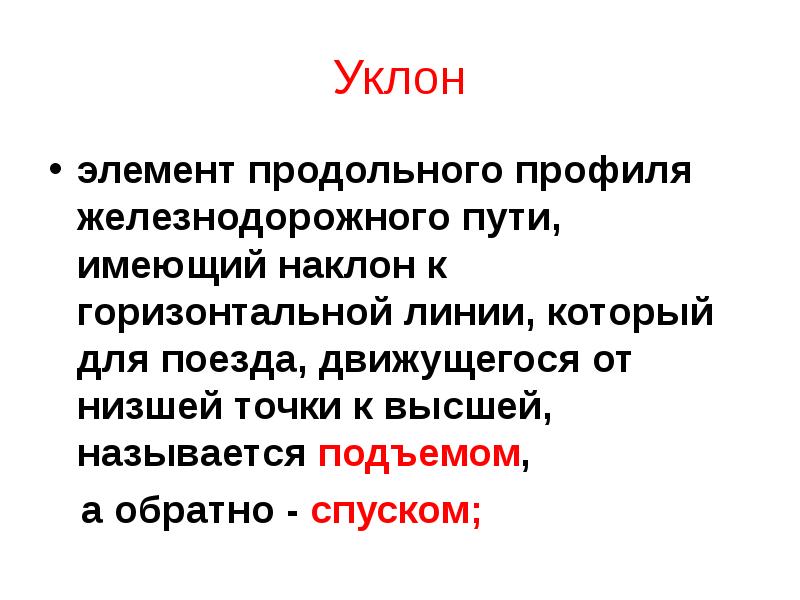

Уклон элемент продольного профиля железнодорожного пути, имеющий наклон к горизонтальной линии, который для поезда, движущегося от низшей точки к высшей, называется подъемом, а обратно - спуском;

Слайд 32
Описание слайда:
Определение уклона При расстоянии между точками А и Б, равном 1000 м, и превышении точки Б над А на 9 мм, то такой уклон равняется 9 ‰. 1000 Б 9 А

Слайд 33
Описание слайда:

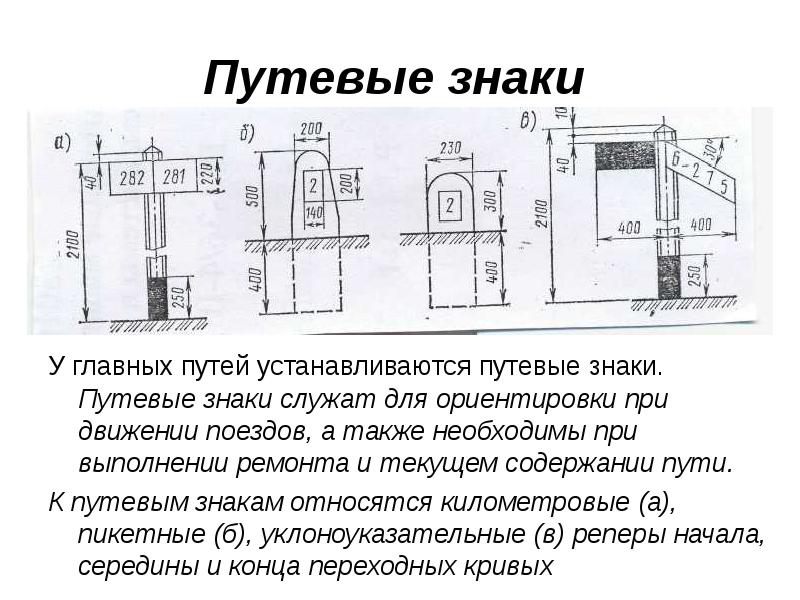

Путевые знаки У главных путей устанавливаются путевые знаки. Путевые знаки служат для ориентировки при движении поездов, а также необходимы при выполнении ремонта и текущем содержании пути. К путевым знакам относятся километровые (а), пикетные (б), уклоноуказательные (в) реперы начала, середины и конца переходных кривых

Слайд 34
Описание слайда:

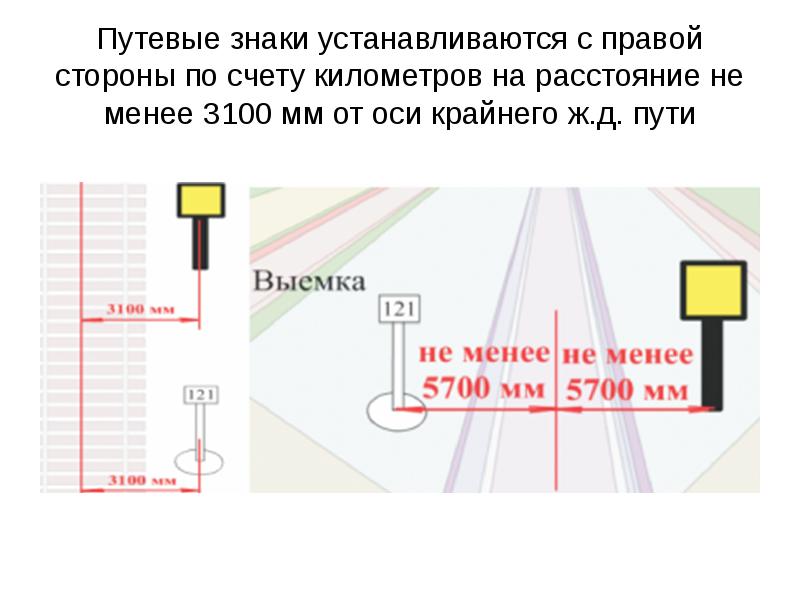

Путевые знаки устанавливаются с правой стороны по счету километров на расстояние не менее 3100 мм от оси крайнего ж.д. пути

Слайд 35
Описание слайда:

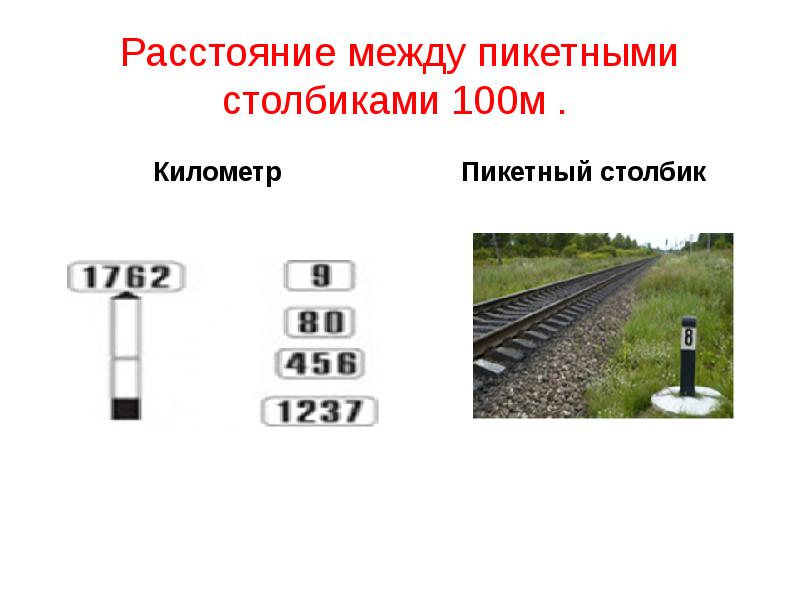

Расстояние между пикетными столбиками 100м . Километр

Слайд 36
Описание слайда:

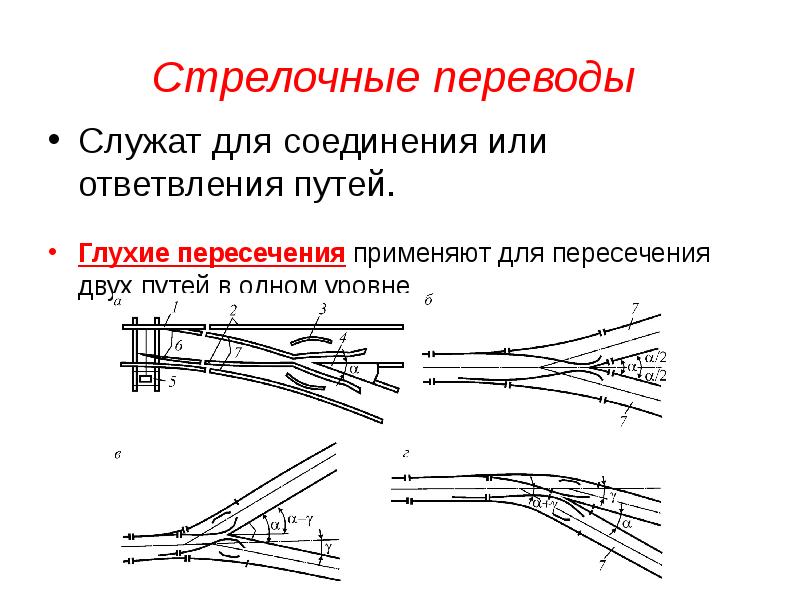

Стрелочные переводы Служат для соединения или ответвления путей. Глухие пересечения применяют для пересечения двух путей в одном уровне

Слайд 37
Описание слайда:

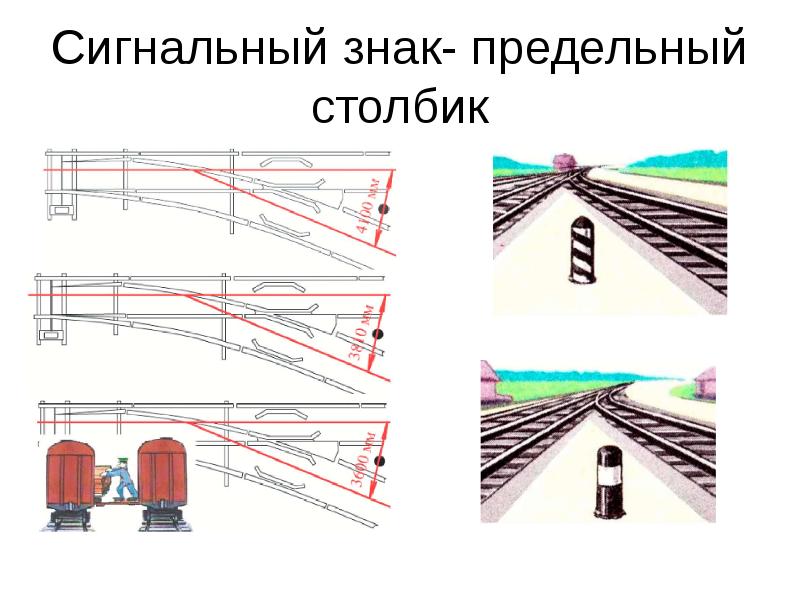

Сигнальный знак- предельный столбик
