Технологическая оснастка для станков с ЧПУ презентация

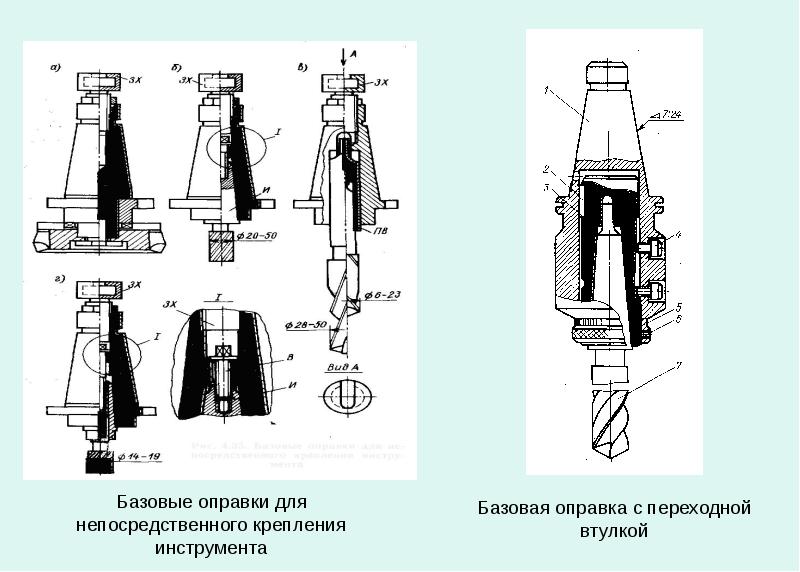

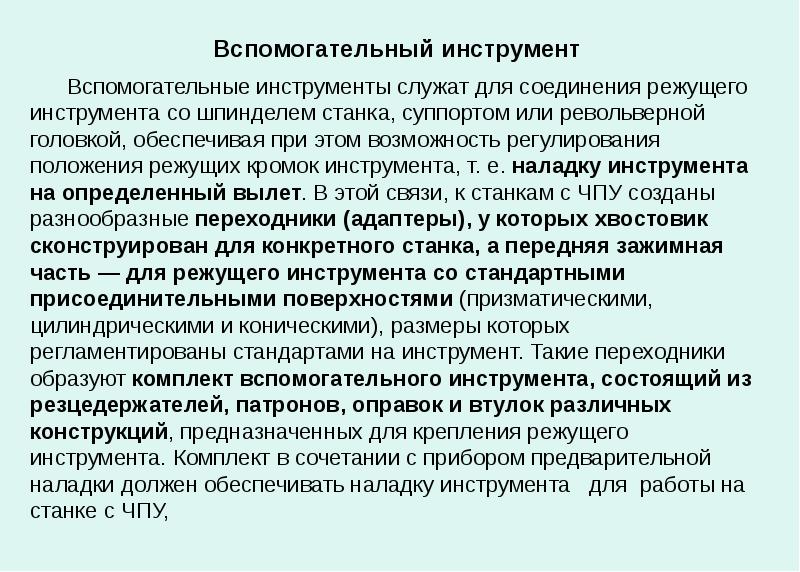

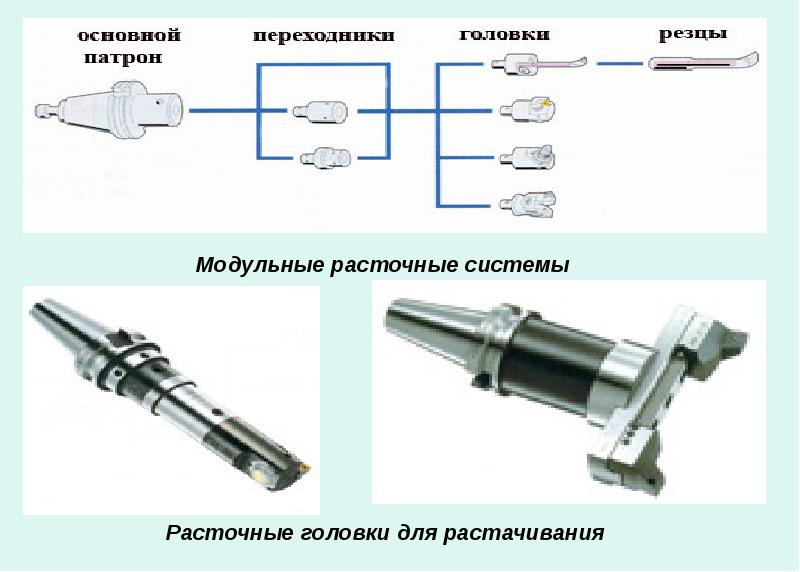

Лекция №6 ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА ДЛЯ СТАНКОВ С ЧПУ Особенности приспособлений для станков с ЧПУ. Особенности режущего и вспомогательного инструмента для станков с ЧПУ: для токарных станков; для фрезерных станков

Требования к приспособлениям для станков с ЧПУ 1. Обеспечивать высокую точность установки заготовок с целью минимизации погрешностей базирования, при минимальных погрешностях установки самого приспособления на станке; 2. Не снижать жесткость системы СПИД; 3. Обеспечивать возможность ориентации приспособлений не только в поперечном направлении относительно продольного паза стола станка, но и в продольном направлении; 4. Установочные элементы и зажимные устройства приспособлений не должны препятствовать подходу режущего инструмента к обрабатываемым поверхностям заготовки; 5 Обладать гибкостью, т. е. обеспечивать быструю переналадку, ориентацию и закрепление на станке, а также легкое отсоединение и присоединение их пневмо- или гидро-системы к источнику давления.
