Технология проведения ловильных работ в скважинах Дунаевского месторождения презентация

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «ТЮМЕНСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЕГАЗОВЫЙ УНИВЕРСИТЕТ» СУРГУТСКИЙ ИНСТИТУТ НЕФТИ И ГАЗА (ФИЛИАЛ)

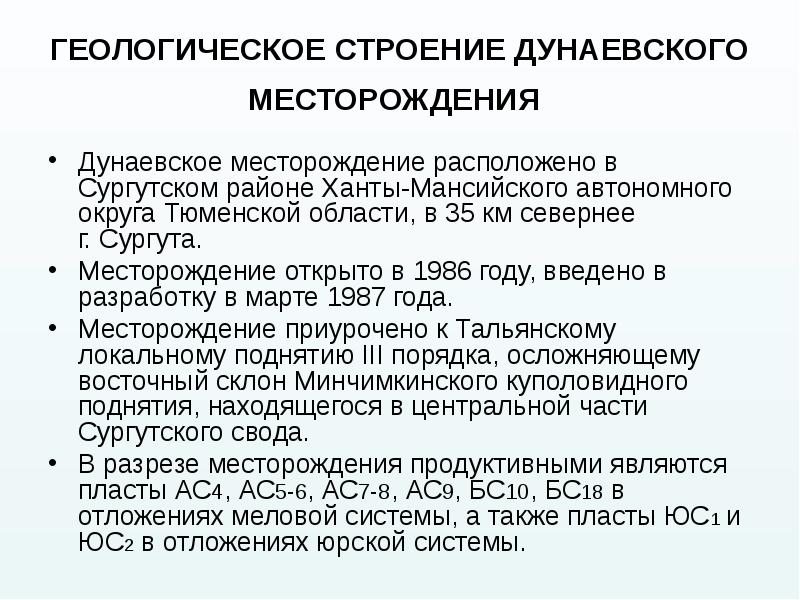

ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ ДУНАЕВСКОГО МЕСТОРОЖДЕНИЯ Дунаевское месторождение расположено в Сургутском районе Ханты-Мансийского автономного округа Тюменской области, в 35 км севернее г. Сургута. Месторождение открыто в 1986 году, введено в разработку в марте 1987 года. Месторождение приурочено к Тальянскому локальному поднятию III порядка, осложняющему восточный склон Минчимкинского куполовидного поднятия, находящегося в центральной части Сургутского свода. В разрезе месторождения продуктивными являются пласты АС4, АС5-6, АС7-8, АС9, БС10, БС18 в отложениях меловой системы, а также пласты ЮС1 и ЮС2 в отложениях юрской системы.

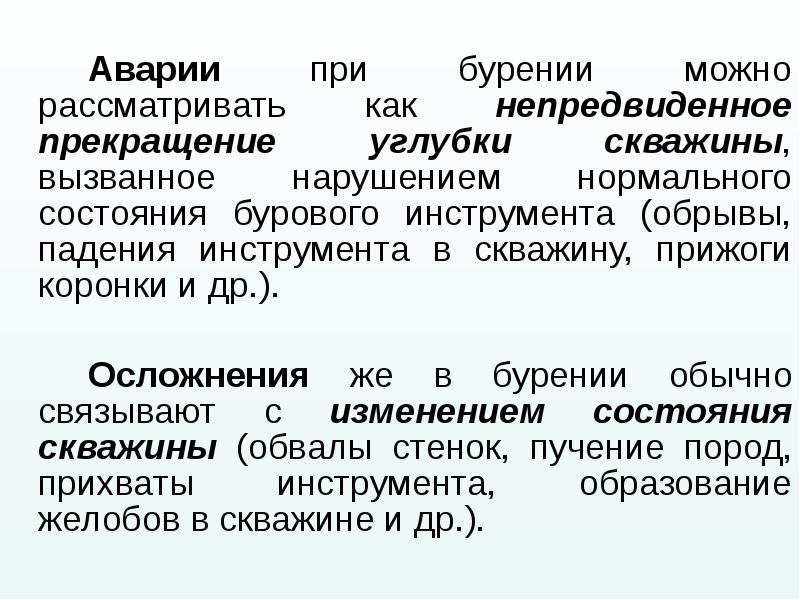

Аварии при бурении можно рассматривать как непредвиденное прекращение углубки скважины, вызванное нарушением нормального состояния бурового инструмента (обрывы, падения инструмента в скважину, прижоги коронки и др.). Осложнения же в бурении обычно связывают с изменением состояния скважины (обвалы стенок, пучение пород, прихваты инструмента, образование желобов в скважине и др.).

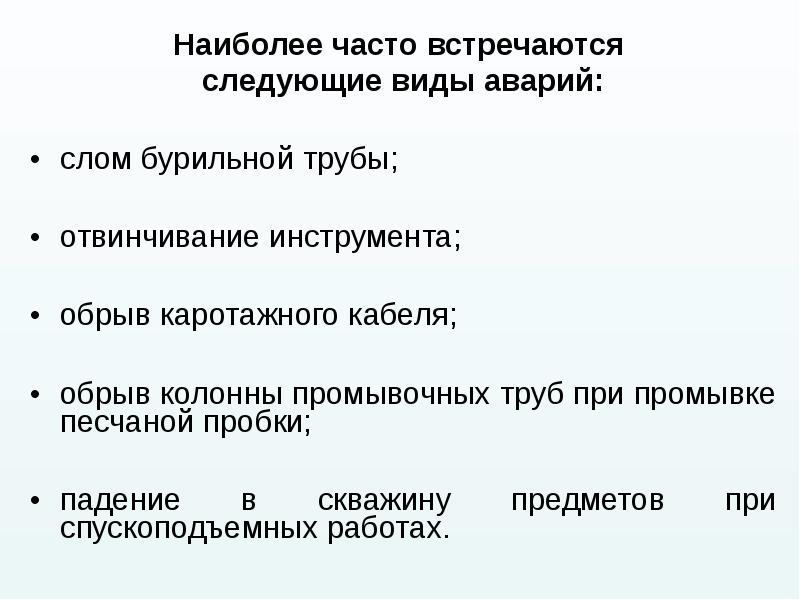

Наиболее часто встречаются Наиболее часто встречаются следующие виды аварий: слом бурильной трубы; отвинчивание инструмента; обрыв каротажного кабеля; обрыв колонны промывочных труб при промывке песчаной пробки; падение в скважину предметов при спускоподъемных работах.

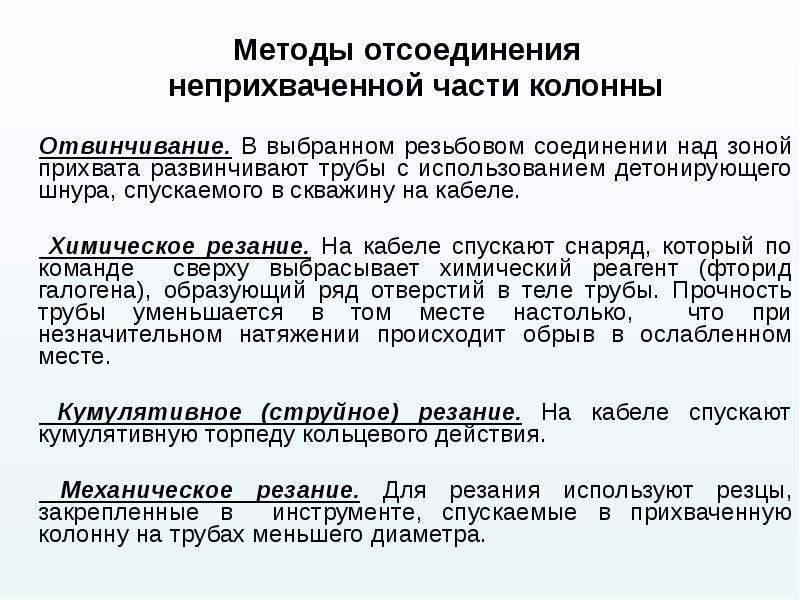

Методы отсоединения неприхваченной части колонны Отвинчивание. В выбранном резьбовом соединении над зоной прихвата развинчивают трубы с использованием детонирующего шнура, спускаемого в скважину на кабеле. Химическое резание. На кабеле спускают снаряд, который по команде сверху выбрасывает химический реагент (фторид галогена), образующий ряд отверстий в теле трубы. Прочность трубы уменьшается в том месте настолько, что при незначительном натяжении происходит обрыв в ослабленном месте. Кумулятивное (струйное) резание. На кабеле спускают кумулятивную торпеду кольцевого действия. Механическое резание. Для резания используют резцы, закрепленные в инструменте, спускаемые в прихваченную колонну на трубах меньшего диаметра.

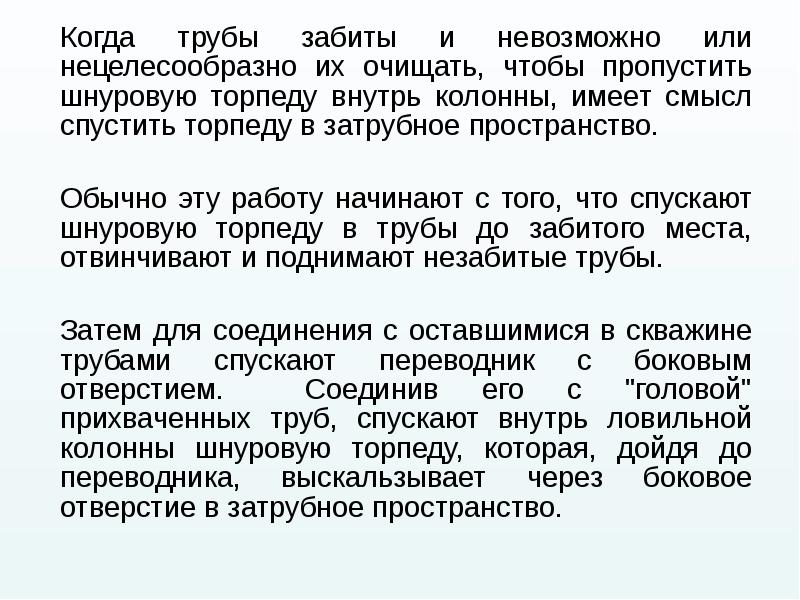

Когда трубы забиты и невозможно или нецелесообразно их очищать, чтобы пропустить шнуровую торпеду внутрь колонны, имеет смысл спустить торпеду в затрубное пространство. Когда трубы забиты и невозможно или нецелесообразно их очищать, чтобы пропустить шнуровую торпеду внутрь колонны, имеет смысл спустить торпеду в затрубное пространство. Обычно эту работу начинают с того, что спускают шнуровую торпеду в трубы до забитого места, отвинчивают и поднимают незабитые трубы. Затем для соединения с оставшимися в скважине трубами спускают переводник с боковым отверстием. Соединив его с "головой" прихваченных труб, спускают внутрь ловильной колонны шнуровую торпеду, которая, дойдя до переводника, выскальзывает через боковое отверстие в затрубное пространство.

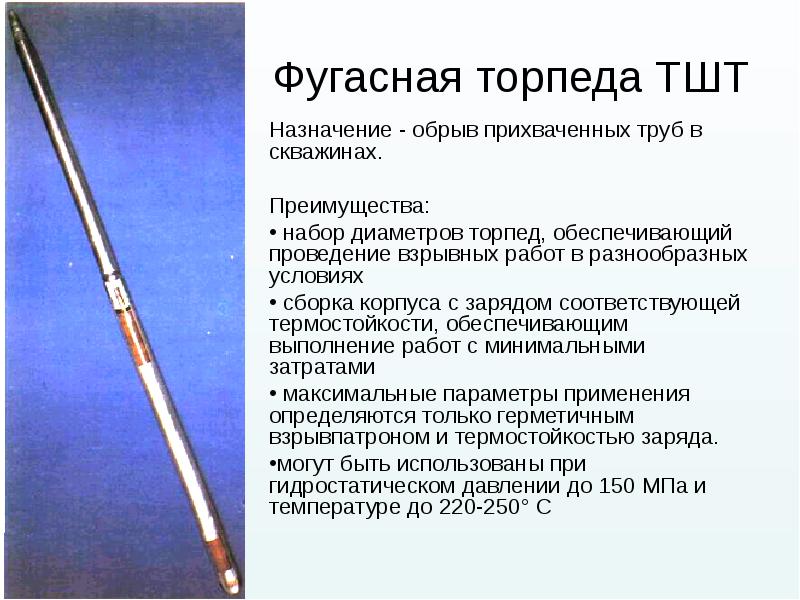

Фугасная торпеда ТШТ Назначение - обрыв прихваченных труб в скважинах. Преимущества: набор диаметров торпед, обеспечивающий проведение взрывных работ в разнообразных условиях сборка корпуса с зарядом соответствующей термостойкости, обеспечивающим выполнение работ с минимальными затратами максимальные параметры применения определяются только герметичным взрывпатроном и термостойкостью заряда. могут быть использованы при гидростатическом давлении до 150 МПа и температуре до 220-250° С

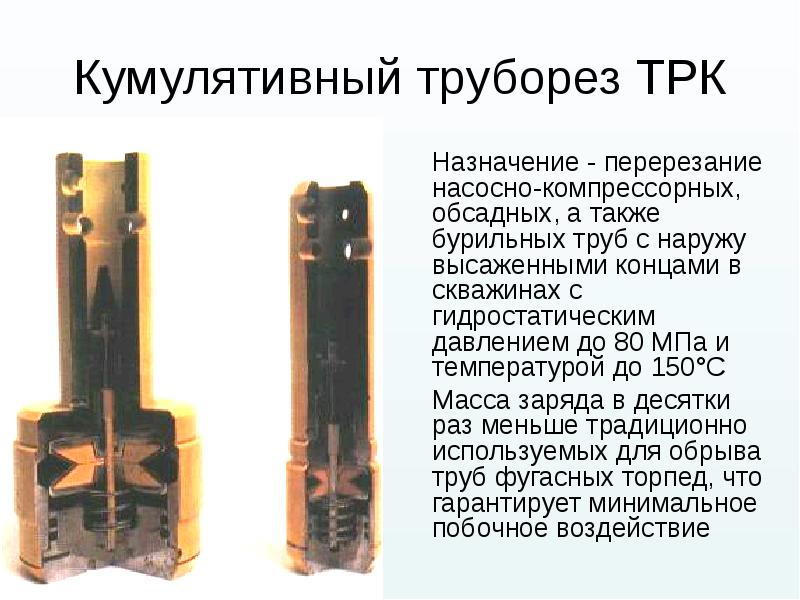

Кумулятивный труборез ТРК Назначение - перерезание насосно-компрессорных, обсадных, а также бурильных труб с наружу высаженными концами в скважинах с гидростатическим давлением до 80 МПа и температурой до 150°С Масса заряда в десятки раз меньше традиционно используемых для обрыва труб фугасных торпед, что гарантирует минимальное побочное воздействие

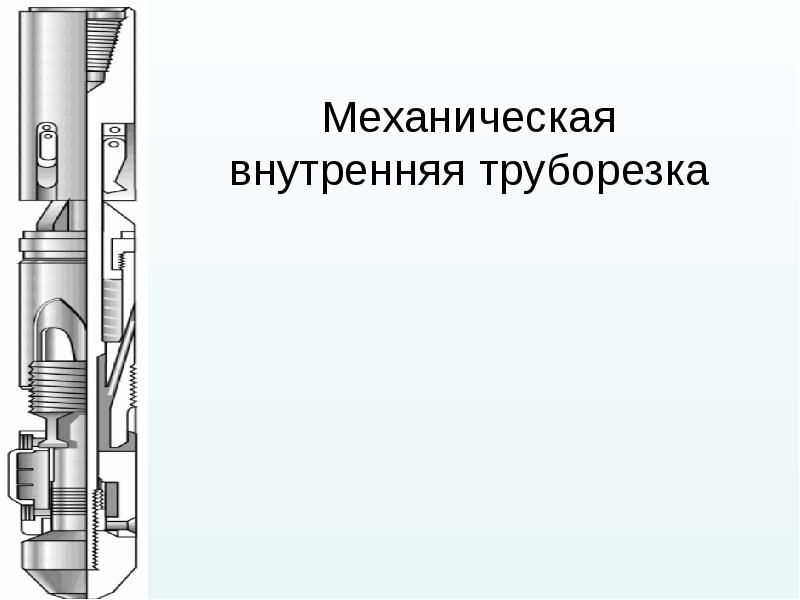

Механическая внутренняя труборезка

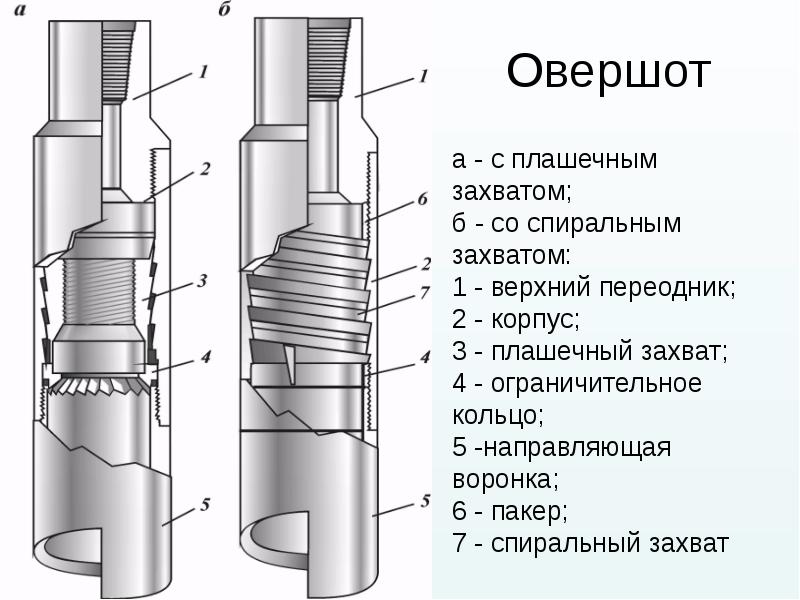

Овершот

Универсальный метчик с направляющим патрубком

Колокол

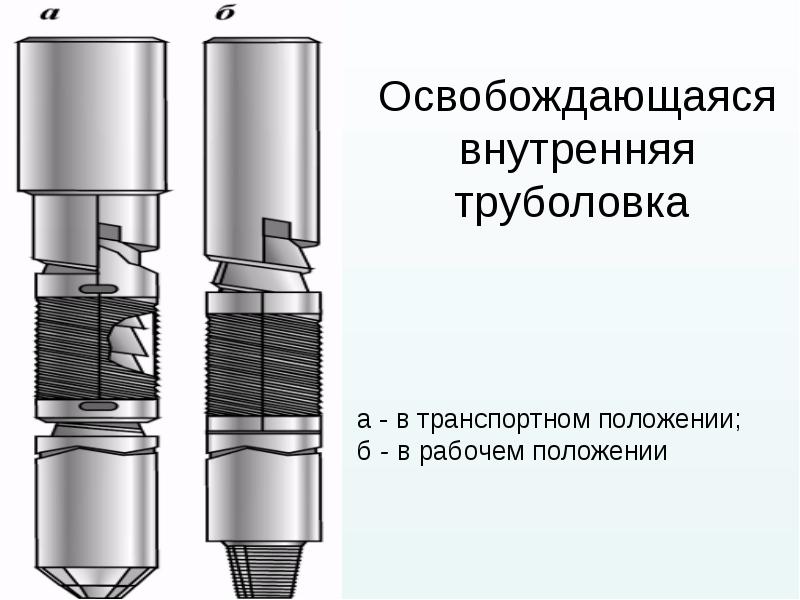

Освобождающаяся внутренняя труболовка

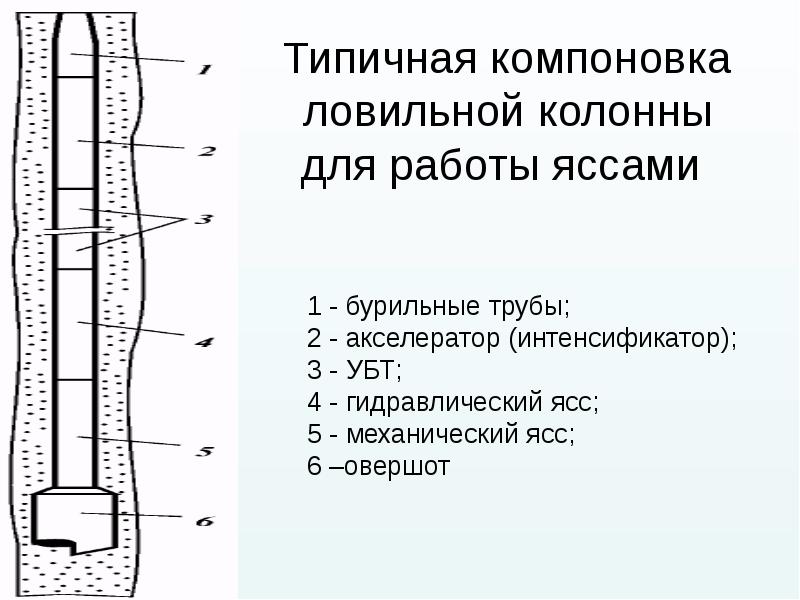

Типичная компоновка ловильной колонны для работы яссами

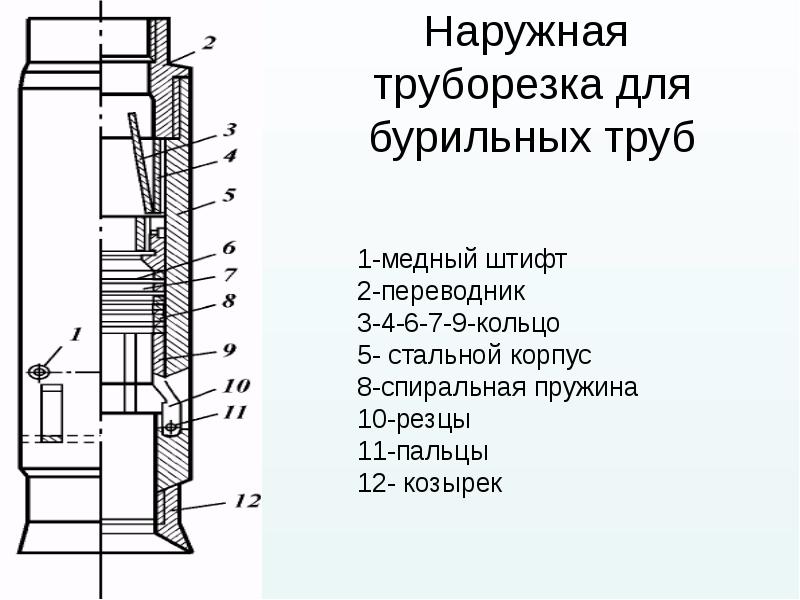

Наружная труборезка для бурильных труб

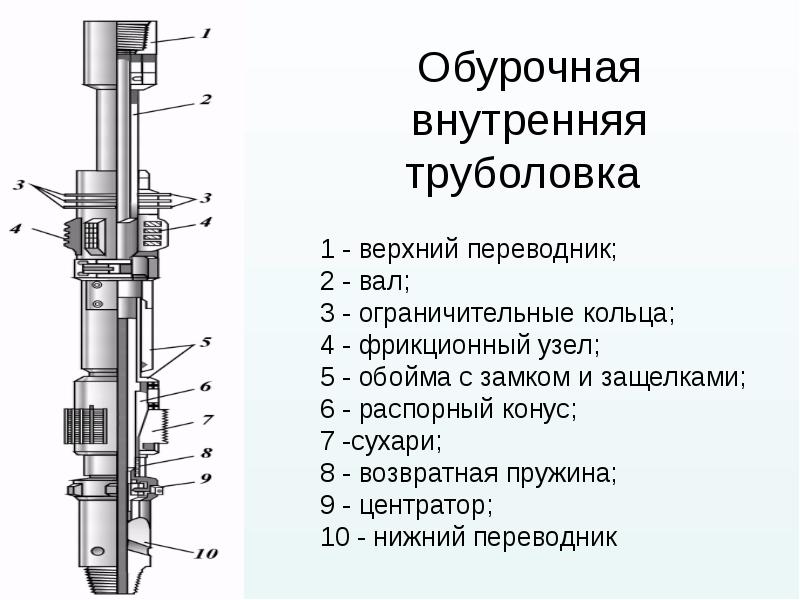

Обурочная внутренняя труболовка

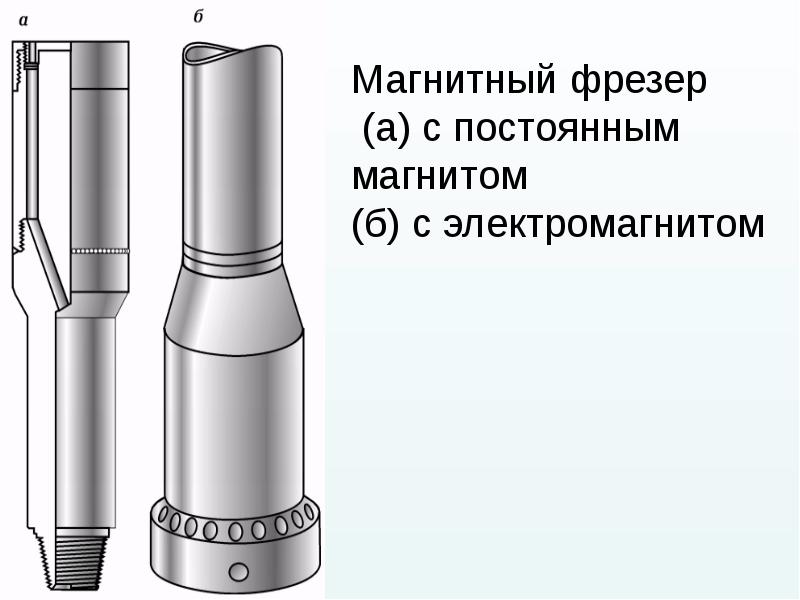

Магнитный фрезер (а) с постоянным магнитом (б) с электромагнитом

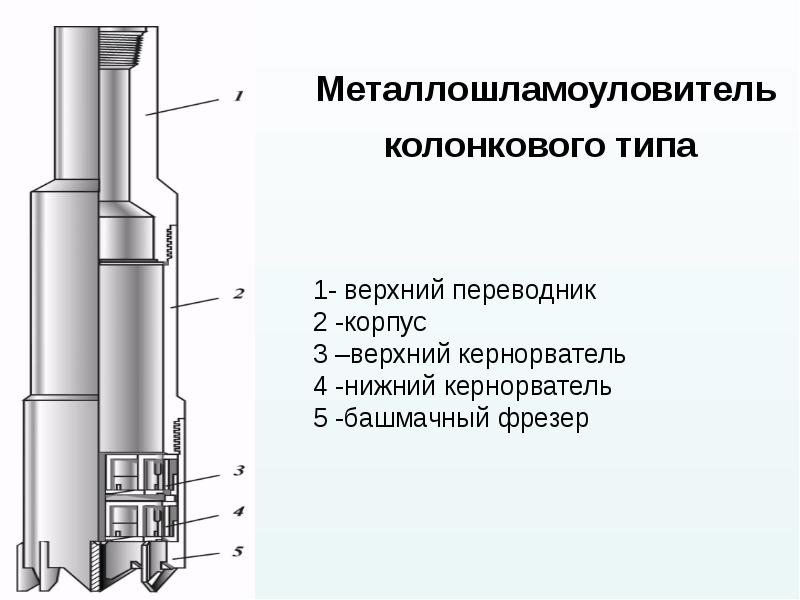

Металлошламоуловитель колонкового типа

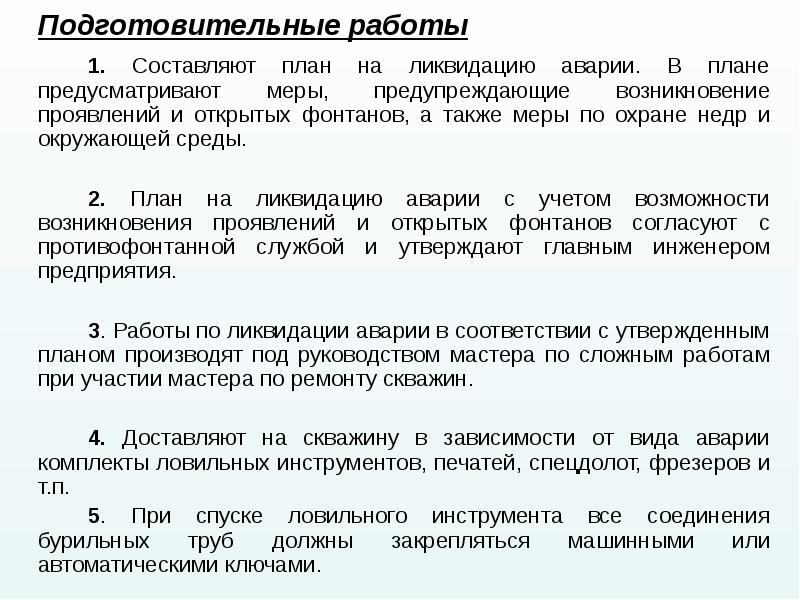

Подготовительные работы Подготовительные работы 1. Составляют план на ликвидацию аварии. В плане предусматривают меры, предупреждающие возникновение проявлений и открытых фонтанов, а также меры по охране недр и окружающей среды. 2. План на ликвидацию аварии с учетом возможности возникновения проявлений и открытых фонтанов согласуют с противофонтанной службой и утверждают главным инженером предприятия. 3. Работы по ликвидации аварии в соответствии с утвержденным планом производят под руководством мастера по сложным работам при участии мастера по ремонту скважин. 4. Доставляют на скважину в зависимости от вида аварии комплекты ловильных инструментов, печатей, спецдолот, фрезеров и т.п. 5. При спуске ловильного инструмента все соединения бурильных труб должны закрепляться машинными или автоматическими ключами.

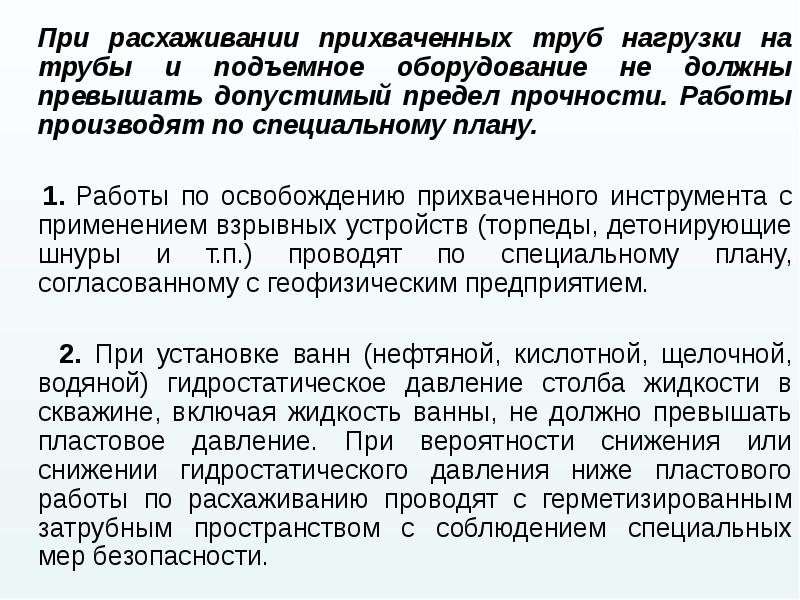

При расхаживании прихваченных труб нагрузки на трубы и подъемное оборудование не должны превышать допустимый предел прочности. Работы производят по специальному плану. При расхаживании прихваченных труб нагрузки на трубы и подъемное оборудование не должны превышать допустимый предел прочности. Работы производят по специальному плану. 1. Работы по освобождению прихваченного инструмента с применением взрывных устройств (торпеды, детонирующие шнуры и т.п.) проводят по специальному плану, согласованному с геофизическим предприятием. 2. При установке ванн (нефтяной, кислотной, щелочной, водяной) гидростатическое давление столба жидкости в скважине, включая жидкость ванны, не должно превышать пластовое давление. При вероятности снижения или снижении гидростатического давления ниже пластового работы по расхаживанию проводят с герметизированным затрубным пространством с соблюдением специальных мер безопасности.

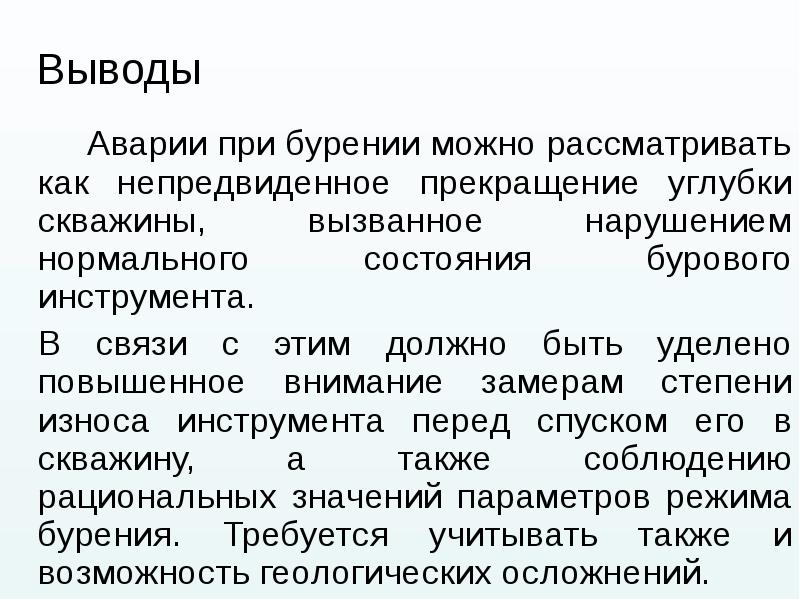

Аварии при бурении можно рассматривать как непредвиденное прекращение углубки скважины, вызванное нарушением нормального состояния бурового инструмента. Аварии при бурении можно рассматривать как непредвиденное прекращение углубки скважины, вызванное нарушением нормального состояния бурового инструмента. В связи с этим должно быть уделено повышенное внимание замерам степени износа инструмента перед спуском его в скважину, а также соблюдению рациональных значений параметров режима бурения. Требуется учитывать также и возможность геологических осложнений.
