Железнодорожные пути необщего пользования презентация

Основные определения в ПТЭ. часть 2 Пермское подразделение Свердловского учебного центра профессиональных квалификаций – структурного подразделения Свердловской железной дороги – филиала открытого акционерного общества «Российские железные дороги»

Железнодорожные пути необщего пользования Железнодорожные подъездные пути, примыкающие непосредственно или через другие железнодорожные подъездные пути к железнодорожным путям общего пользования и предназначенные для обслуживания определенных пользователей услугами железнодорожного транспорта на условиях договоров или выполнения работ для собственных нужд.

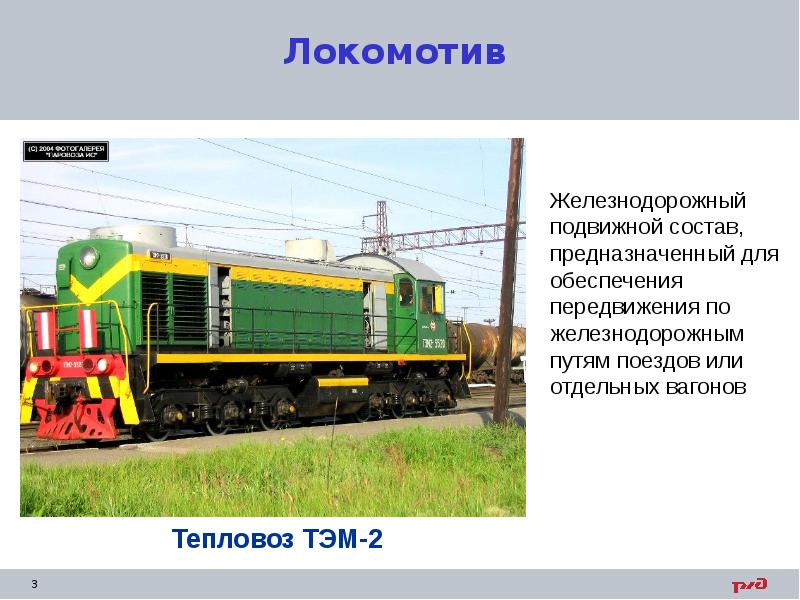

Локомотив

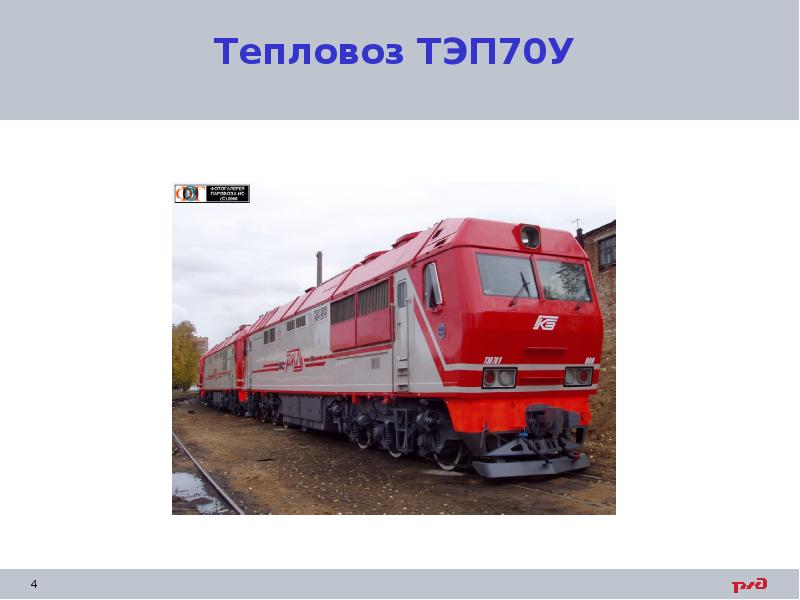

Тепловоз ТЭП70У

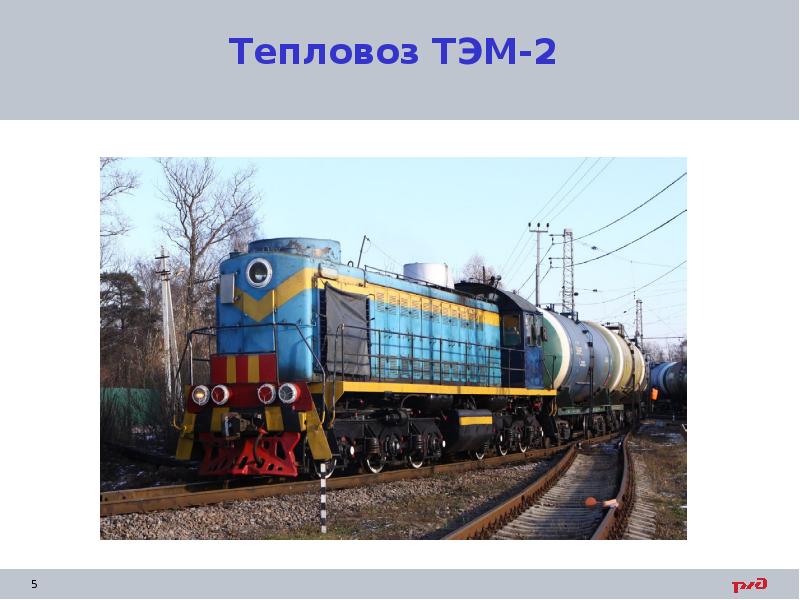

Тепловоз ТЭМ-2

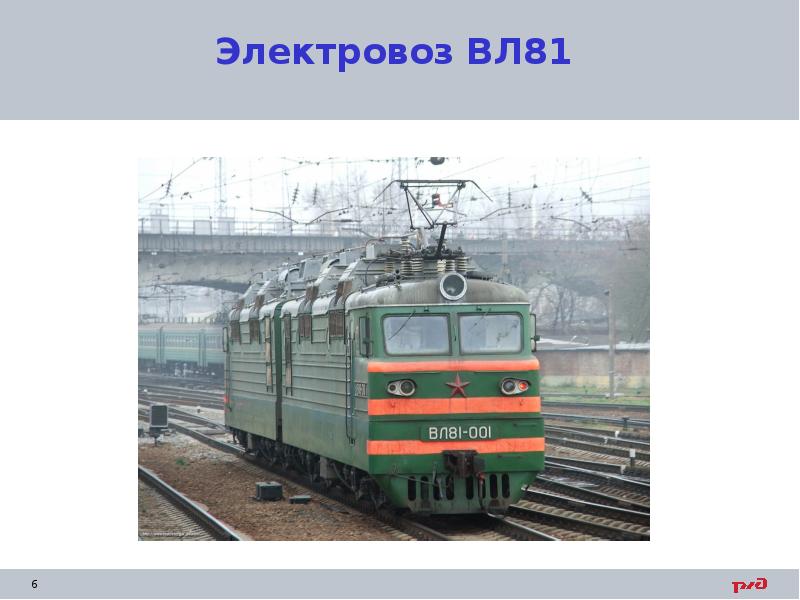

Электровоз ВЛ81

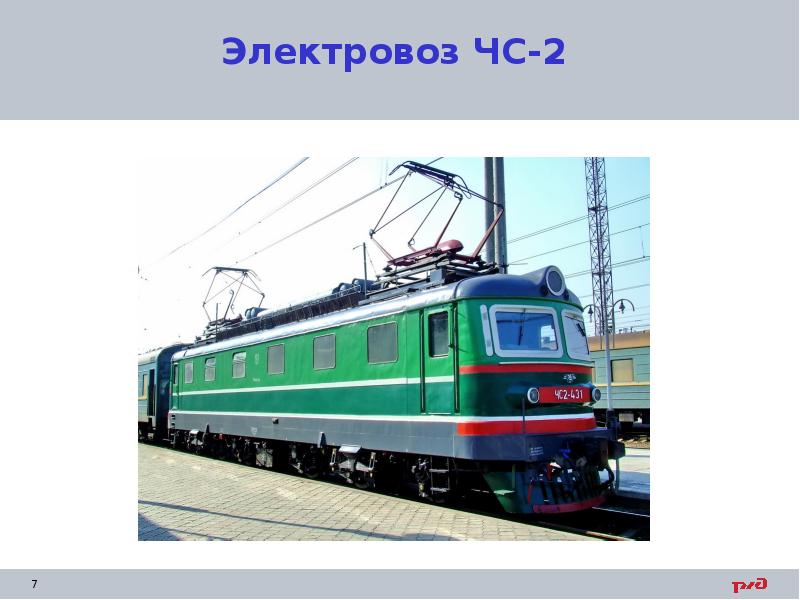

Электровоз ЧС-2

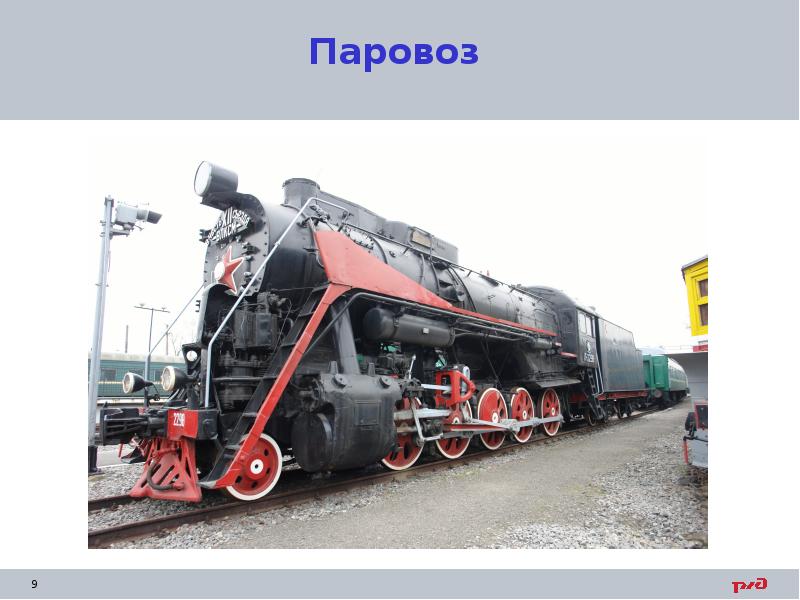

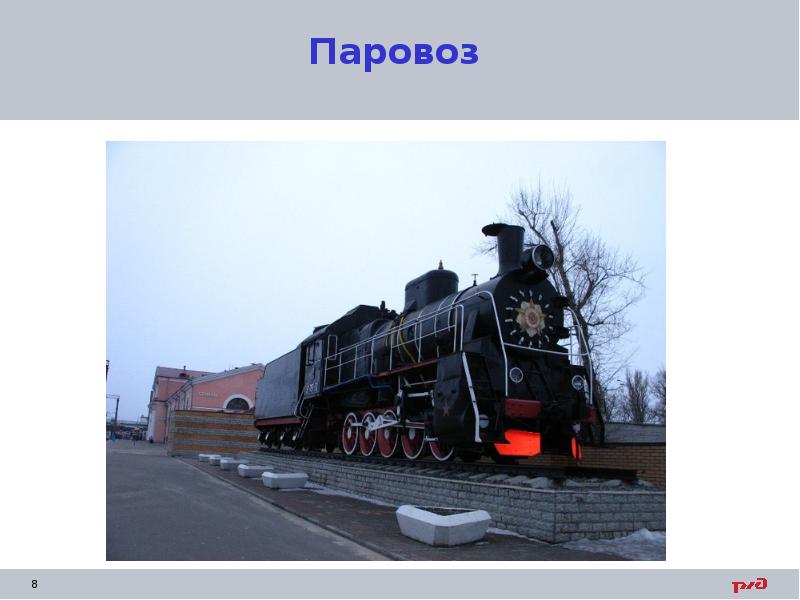

Паровоз

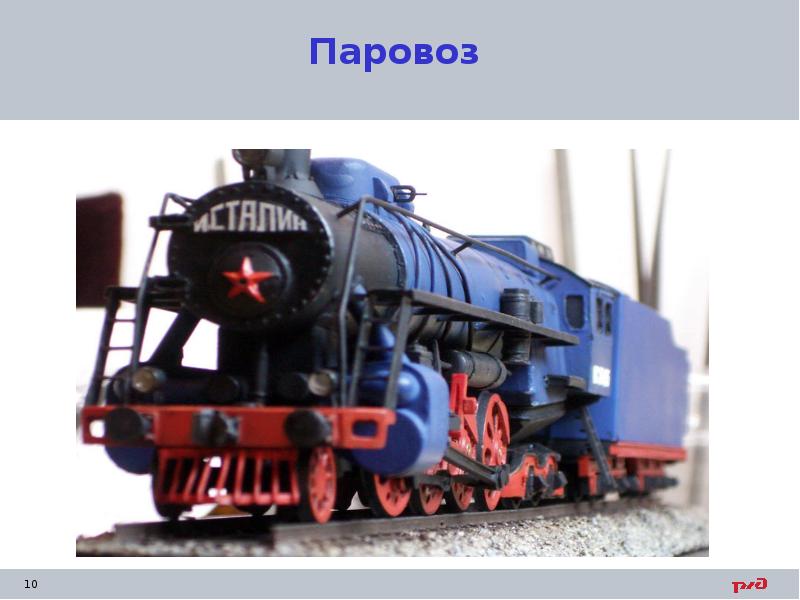

Паровоз

Паровоз

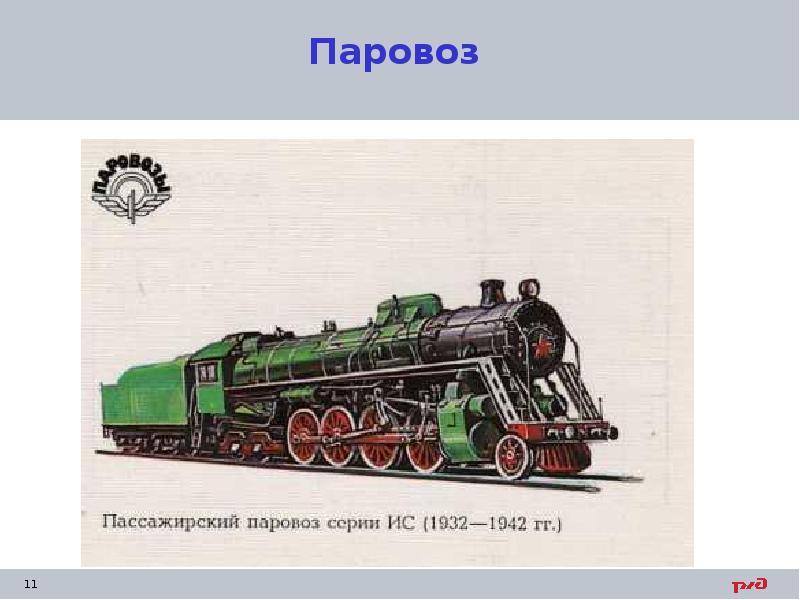

Паровоз

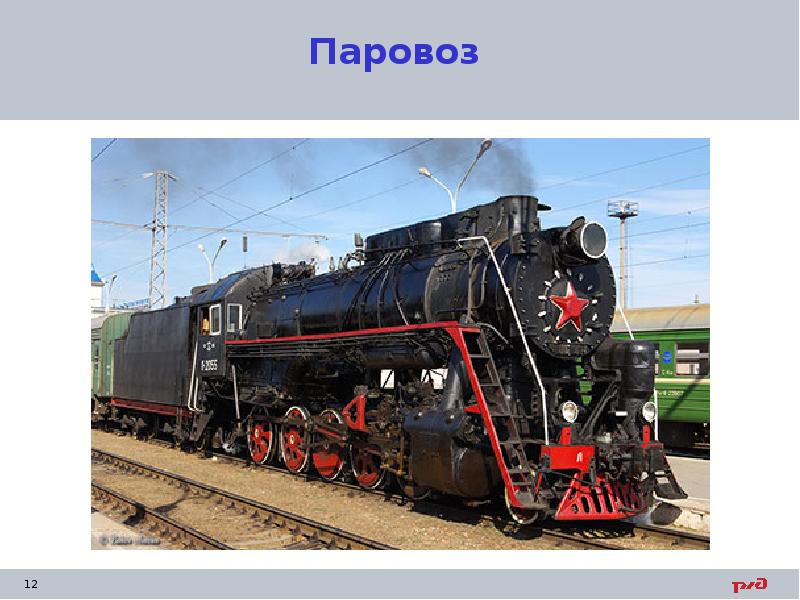

Паровоз

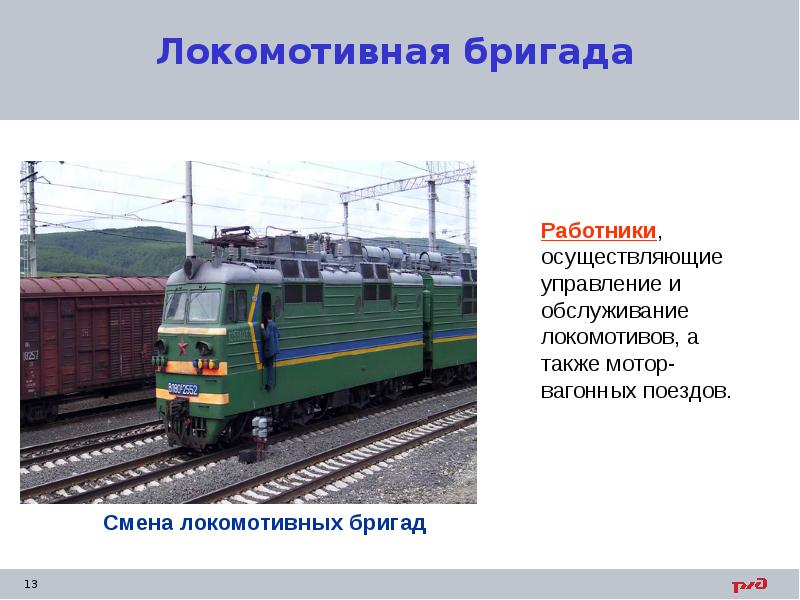

Локомотивная бригада

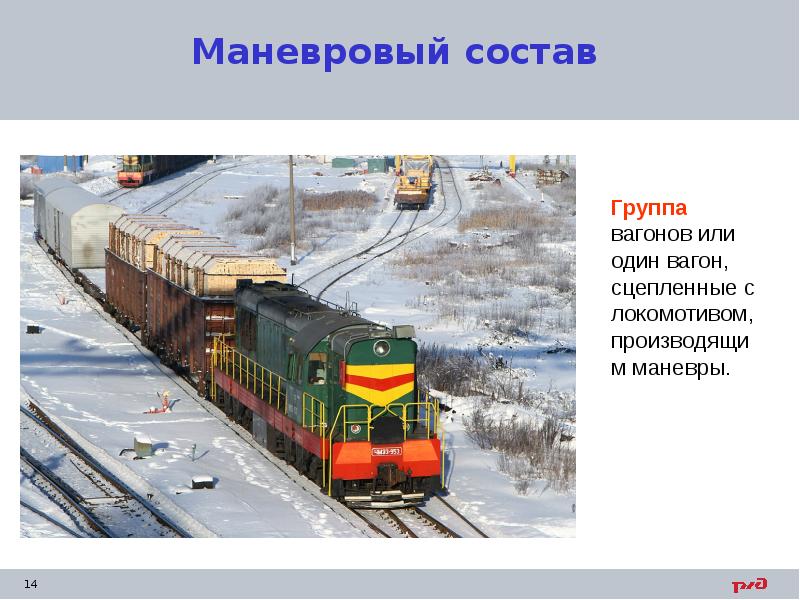

Маневровый состав

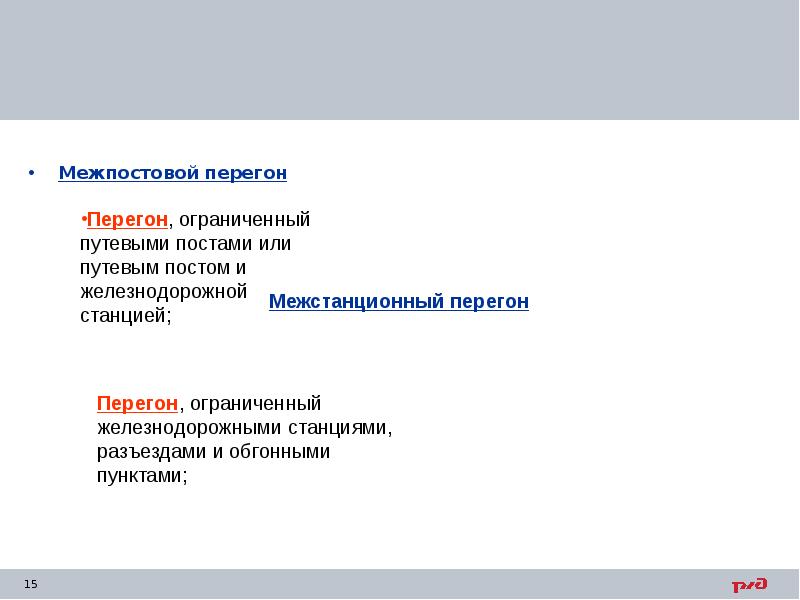

Межпостовой перегон

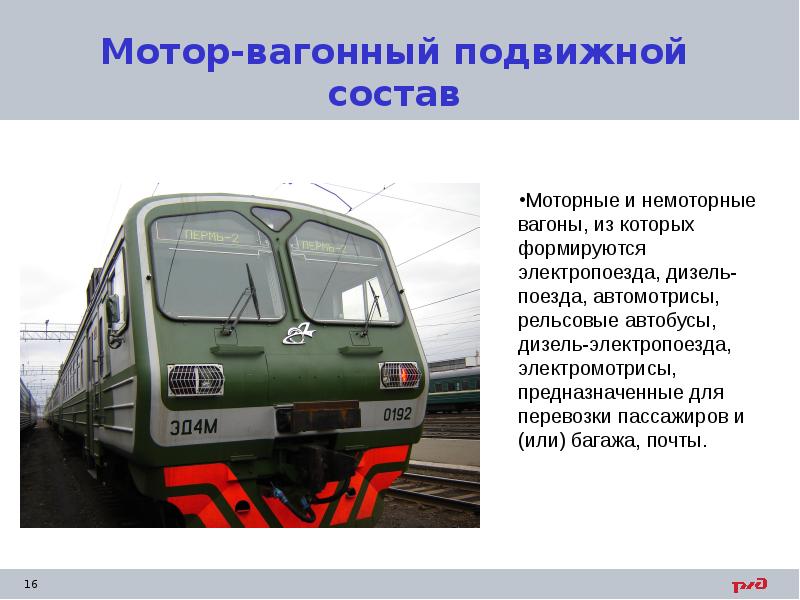

Мотор-вагонный подвижной состав

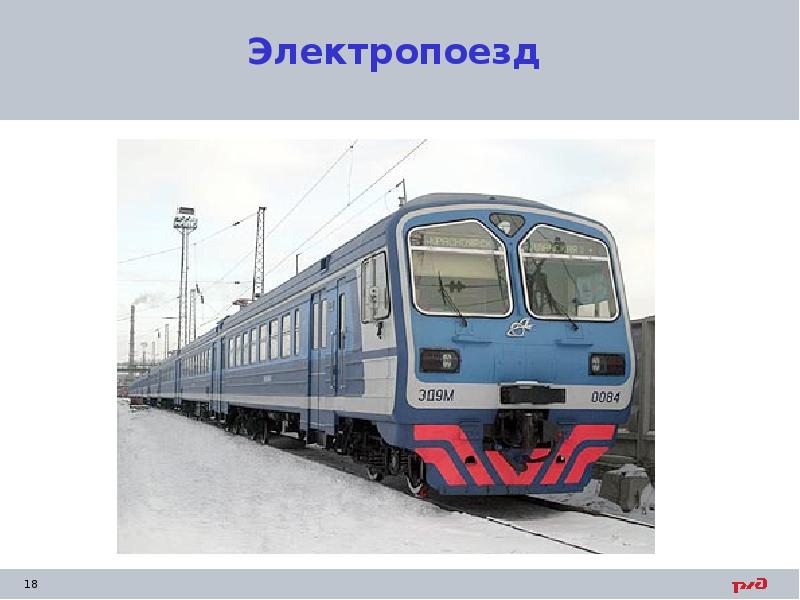

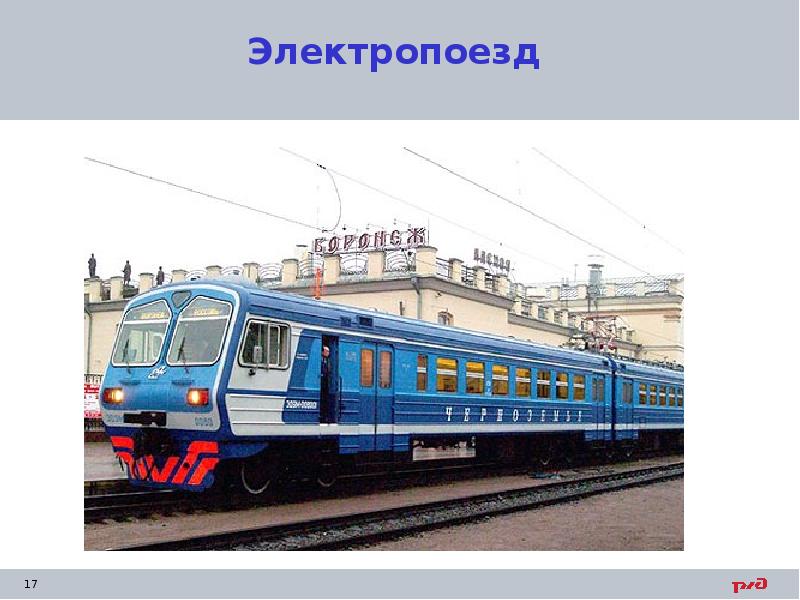

Электропоезд

Электропоезд

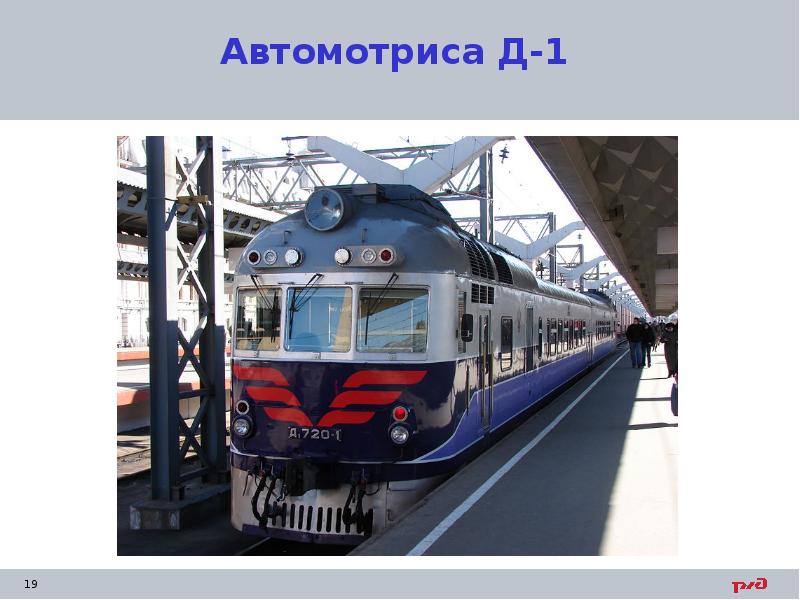

Автомотриса Д-1

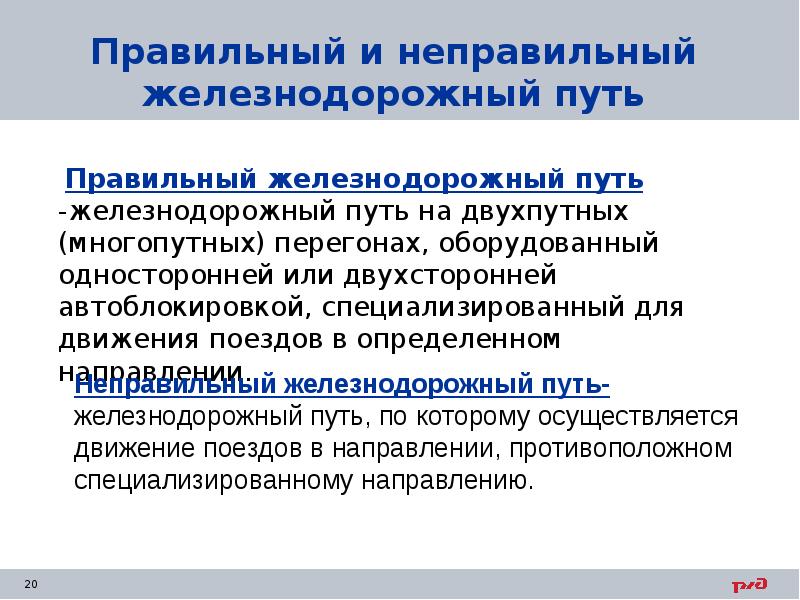

Правильный и неправильный железнодорожный путь Правильный железнодорожный путь -железнодорожный путь на двухпутных (многопутных) перегонах, оборудованный односторонней или двухсторонней автоблокировкой, специализированный для движения поездов в определенном направлении.

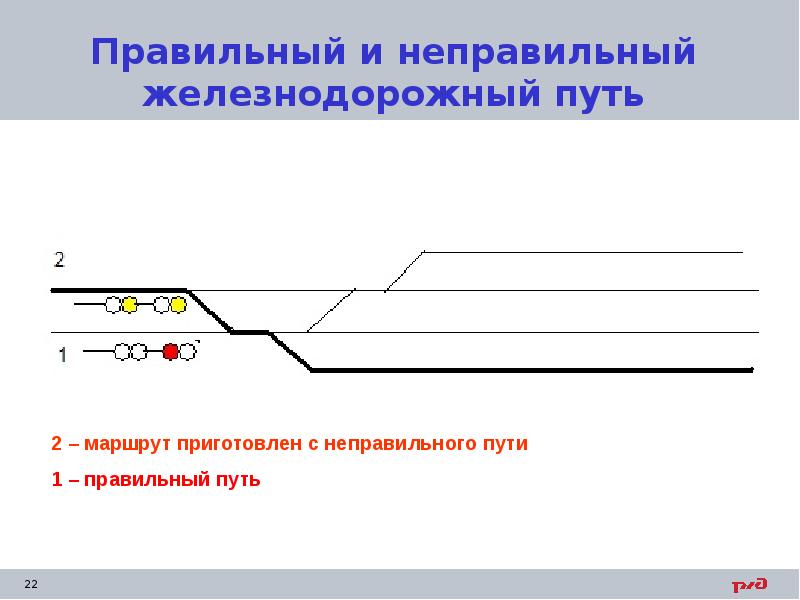

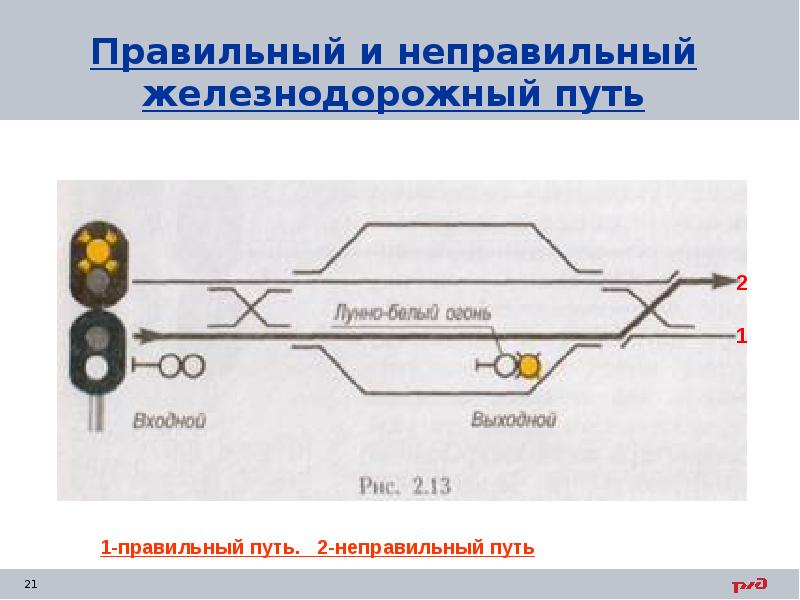

Правильный и неправильный железнодорожный путь

Правильный и неправильный железнодорожный путь

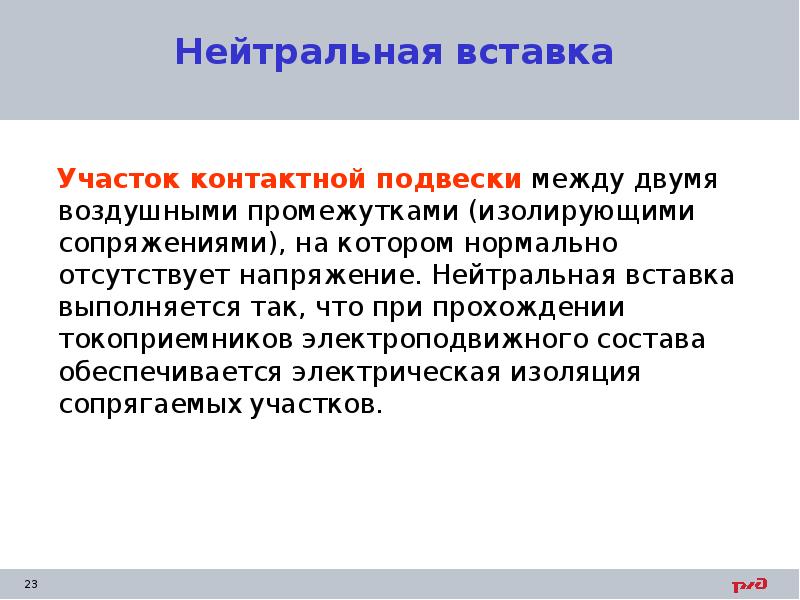

Нейтральная вставка Участок контактной подвески между двумя воздушными промежутками (изолирующими сопряжениями), на котором нормально отсутствует напряжение. Нейтральная вставка выполняется так, что при прохождении токоприемников электроподвижного состава обеспечивается электрическая изоляция сопрягаемых участков.

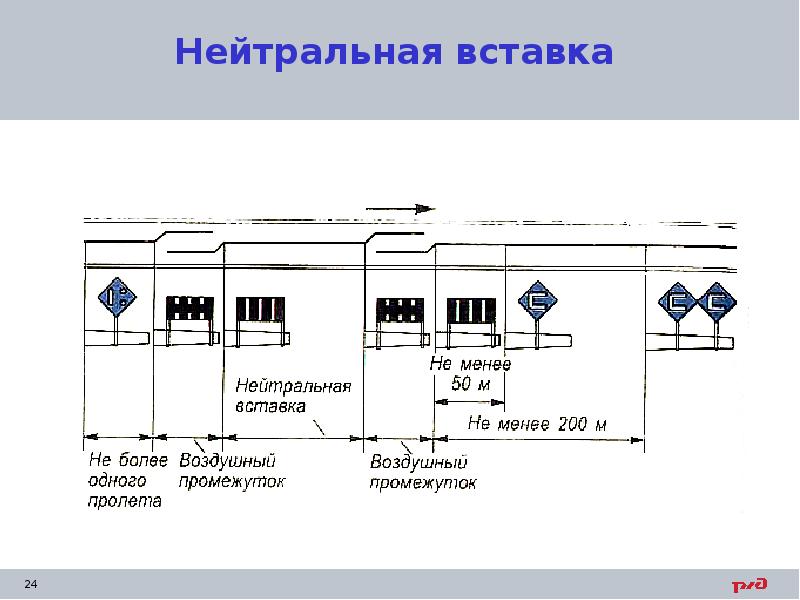

Нейтральная вставка

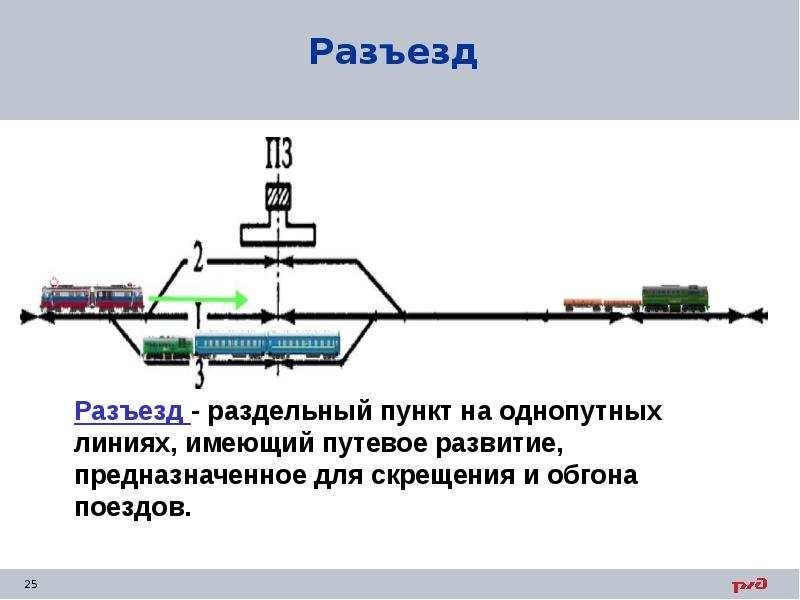

Разъезд

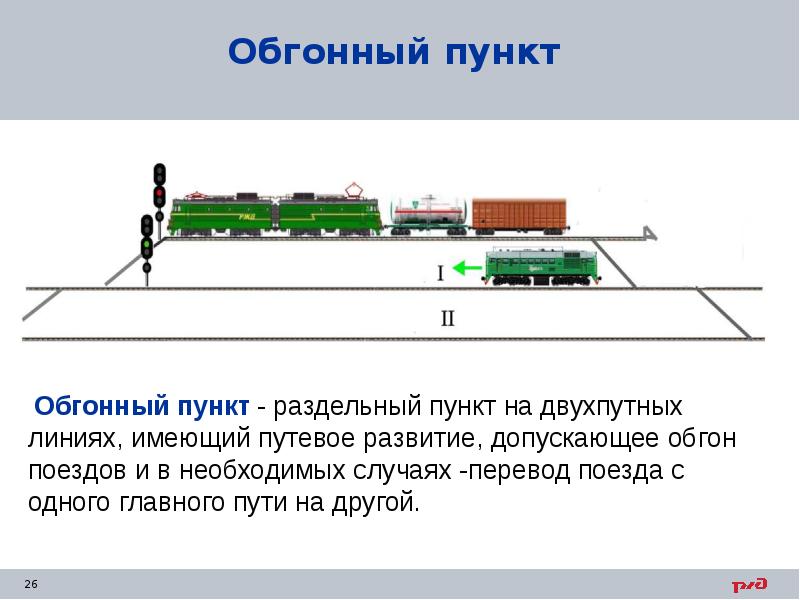

Обгонный пункт

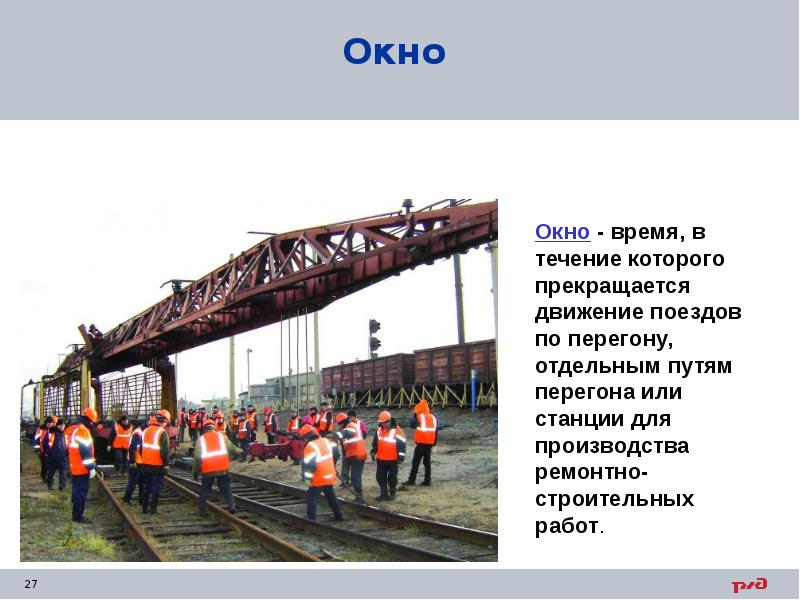

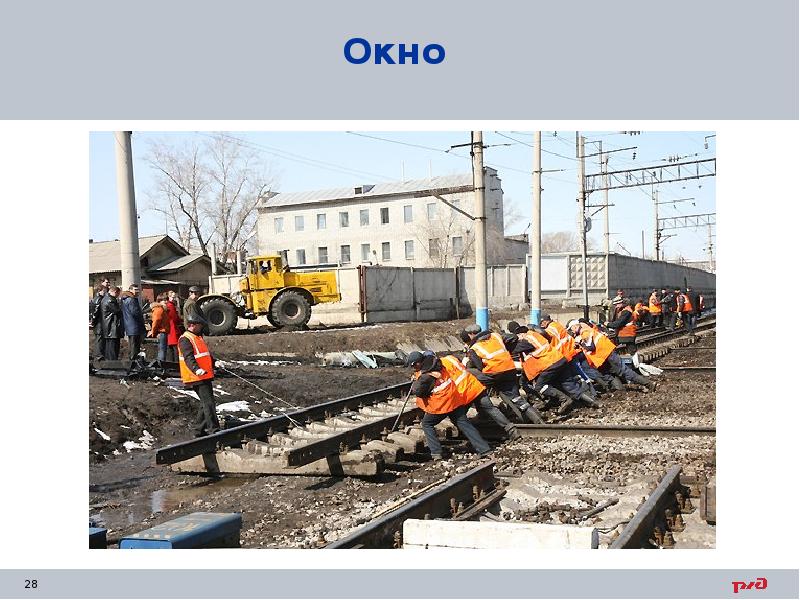

Окно

Окно

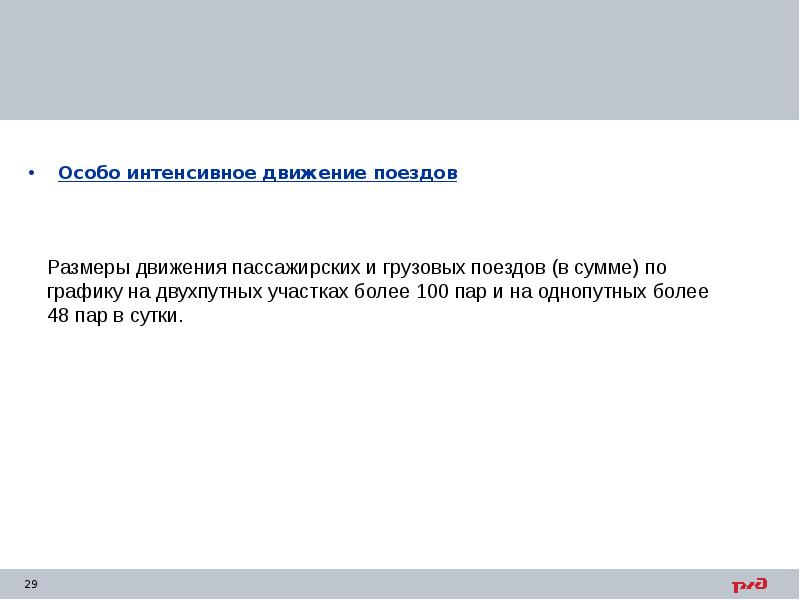

Особо интенсивное движение поездов

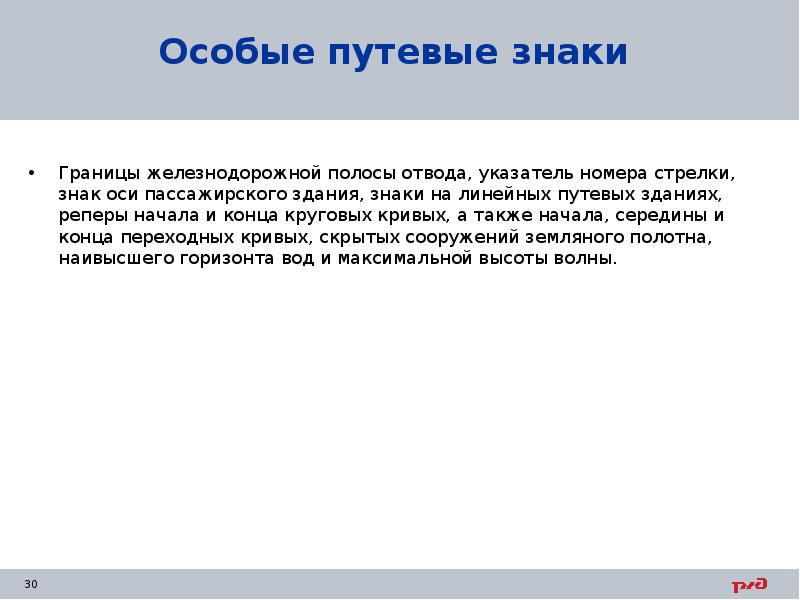

Особые путевые знаки Границы железнодорожной полосы отвода, указатель номера стрелки, знак оси пассажирского здания, знаки на линейных путевых зданиях, реперы начала и конца круговых кривых, а также начала, середины и конца переходных кривых, скрытых сооружений земляного полотна, наивысшего горизонта вод и максимальной высоты волны.

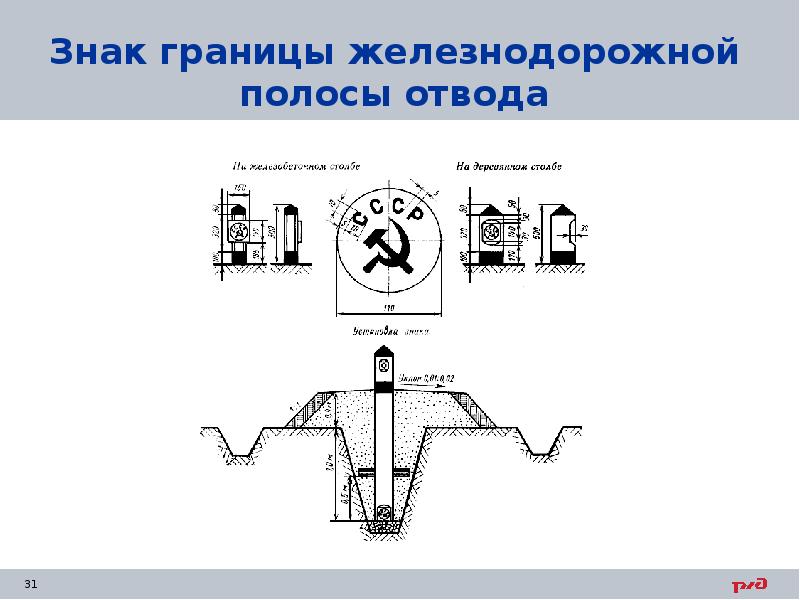

Знак границы железнодорожной полосы отвода

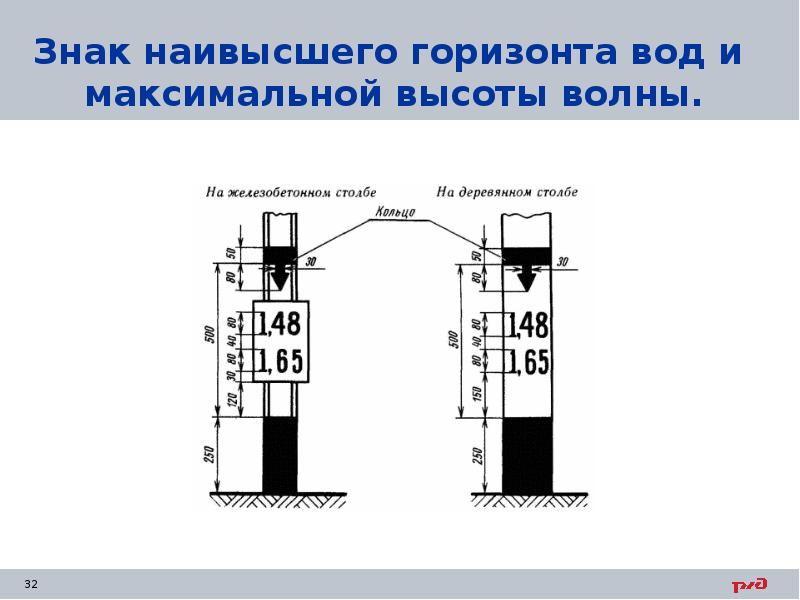

Знак наивысшего горизонта вод и максимальной высоты волны.

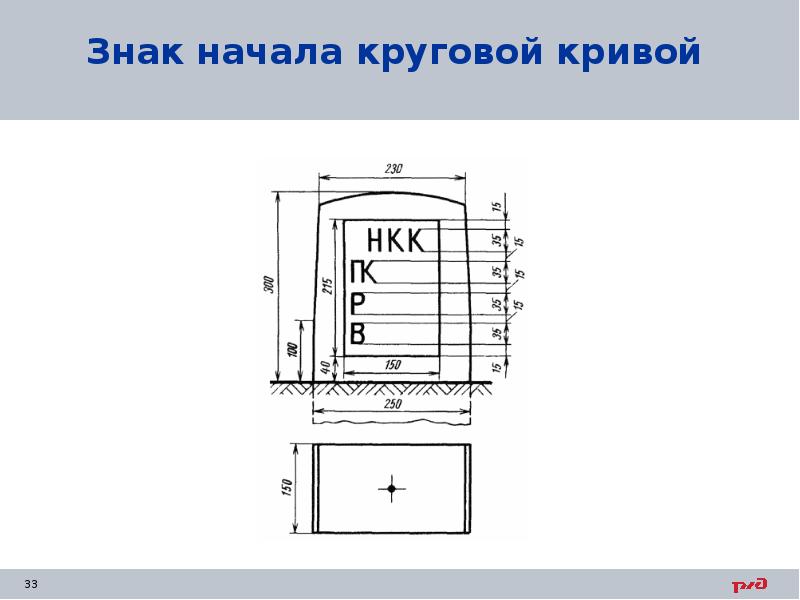

Знак начала круговой кривой

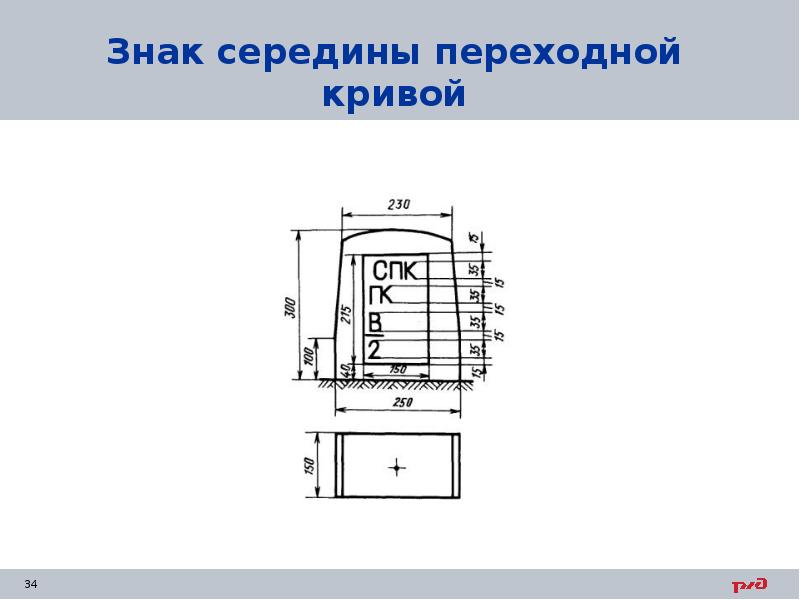

Знак середины переходной кривой

Охранный тупик

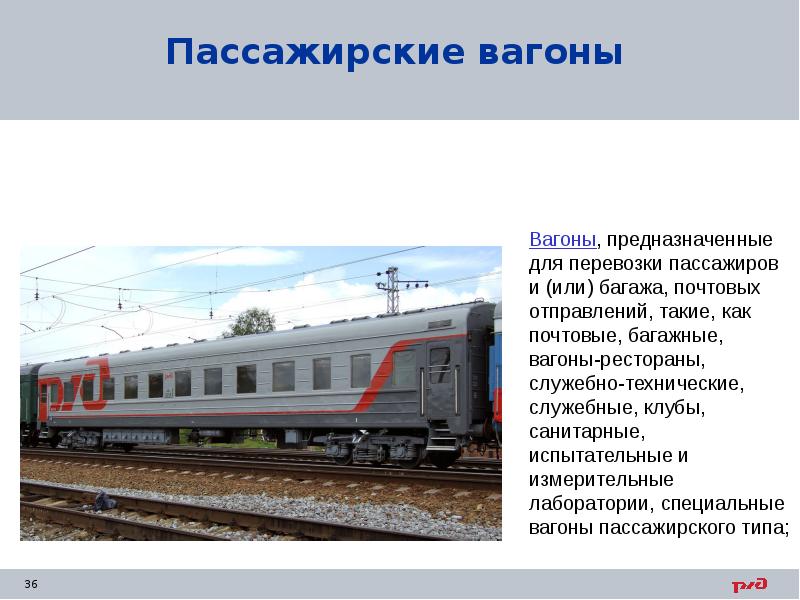

Пассажирские вагоны

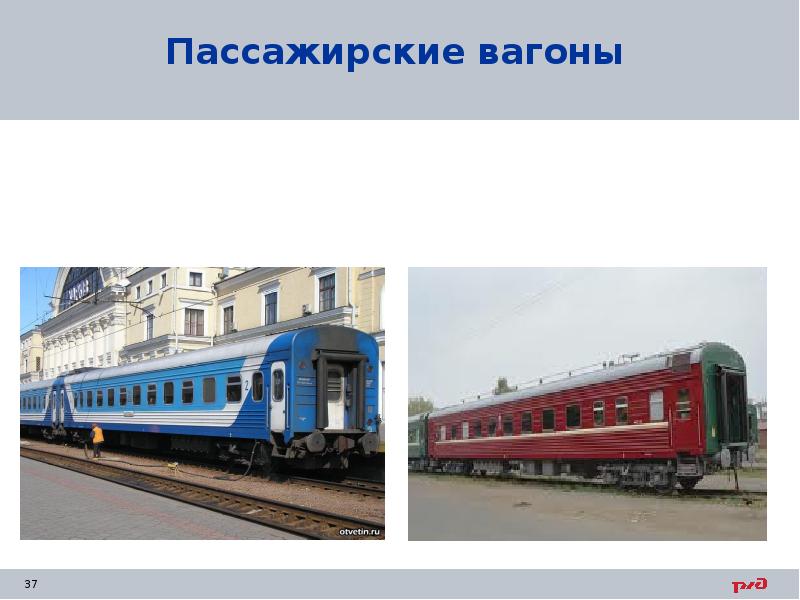

Пассажирские вагоны

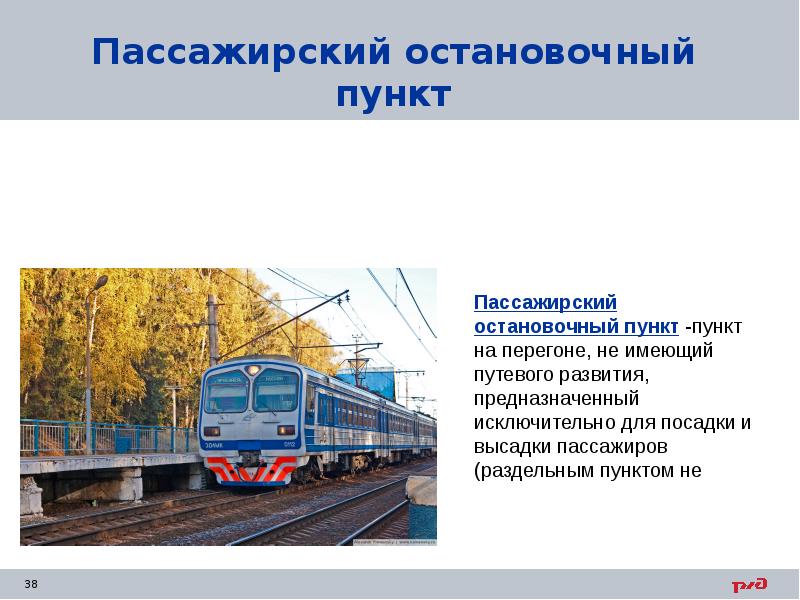

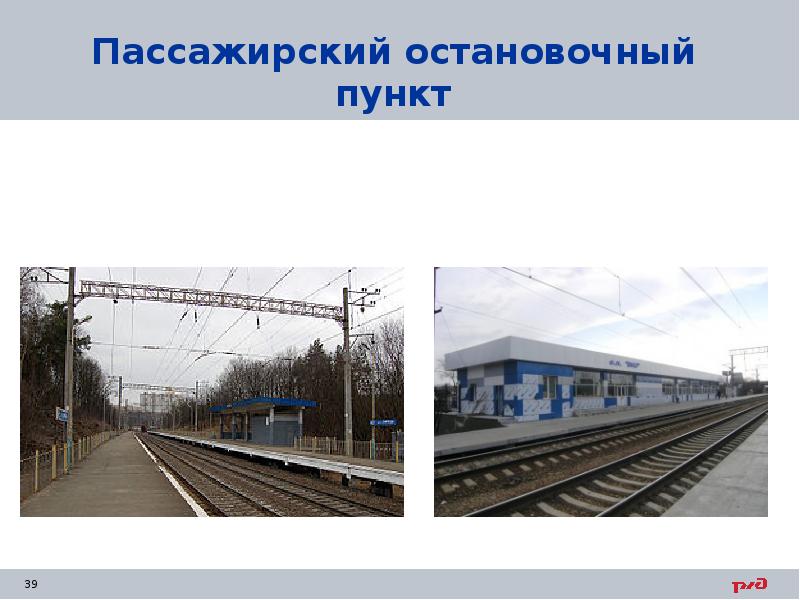

Пассажирский остановочный пункт

Пассажирский остановочный пункт

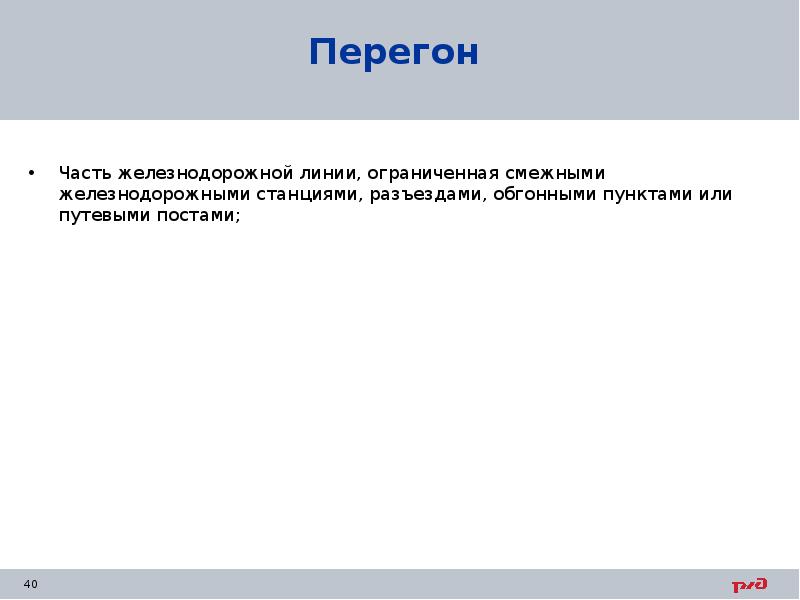

Перегон Часть железнодорожной линии, ограниченная смежными железнодорожными станциями, разъездами, обгонными пунктами или путевыми постами;

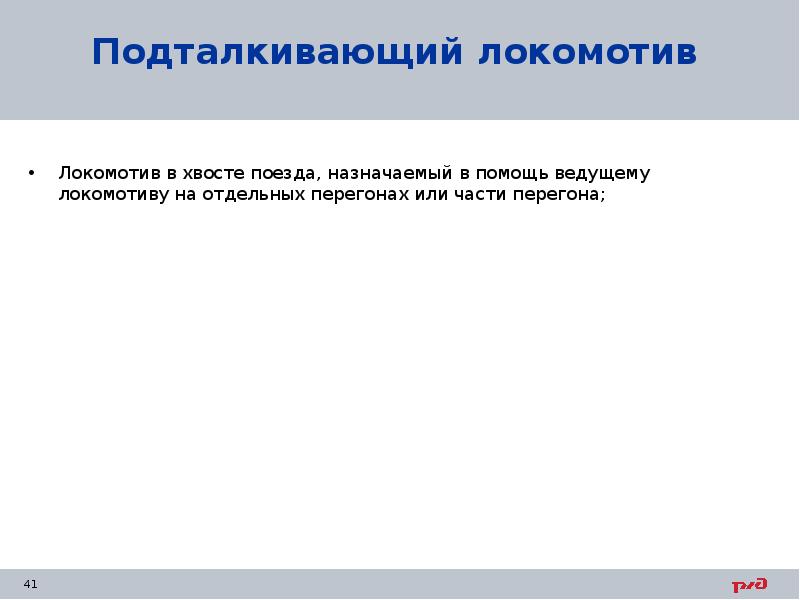

Подталкивающий локомотив Локомотив в хвосте поезда, назначаемый в помощь ведущему локомотиву на отдельных перегонах или части перегона;

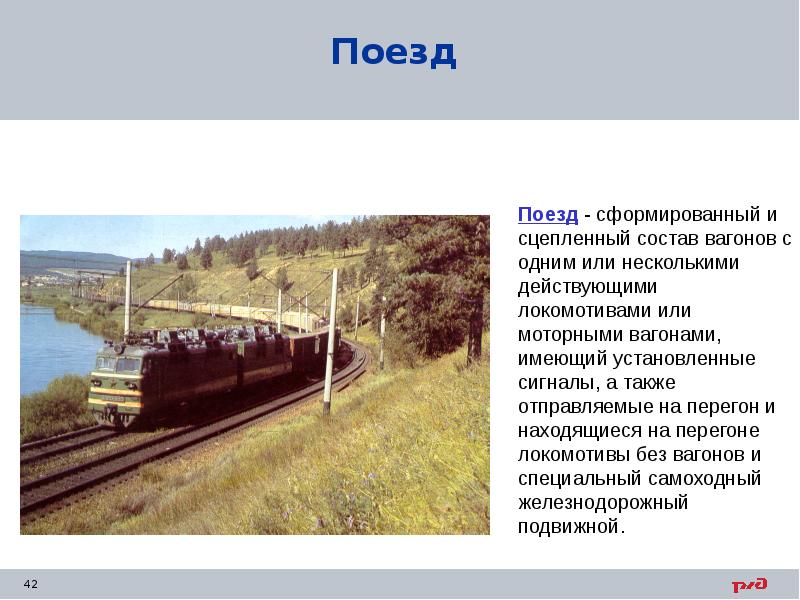

Поезд

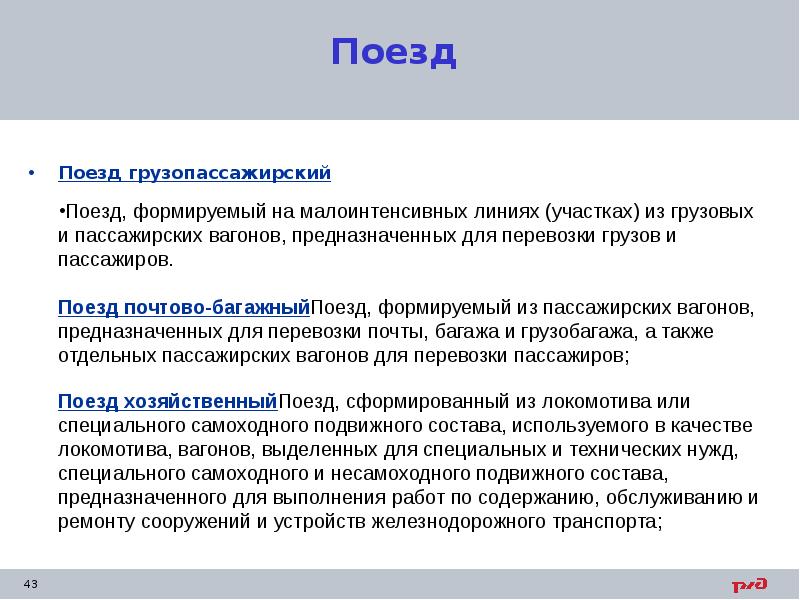

Поезд Поезд грузопассажирский

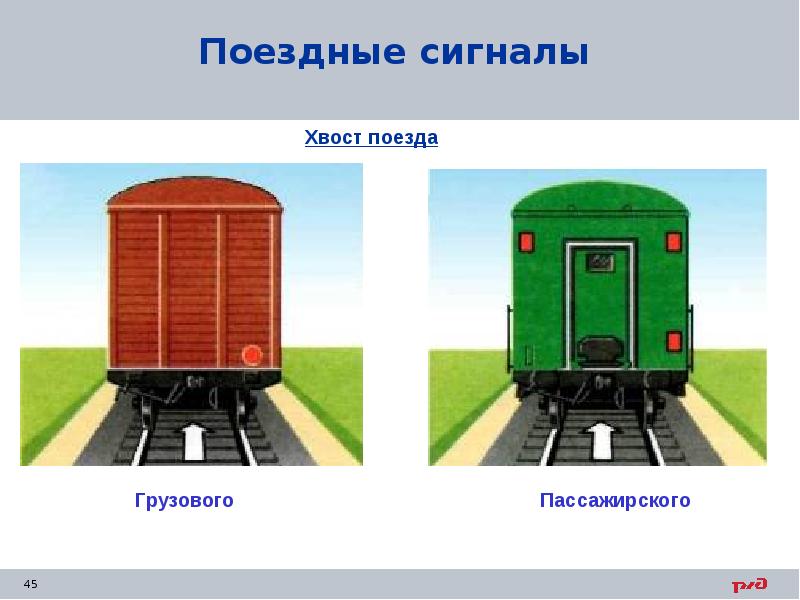

Поездные сигналы

Поездные сигналы

Полезная длина пути

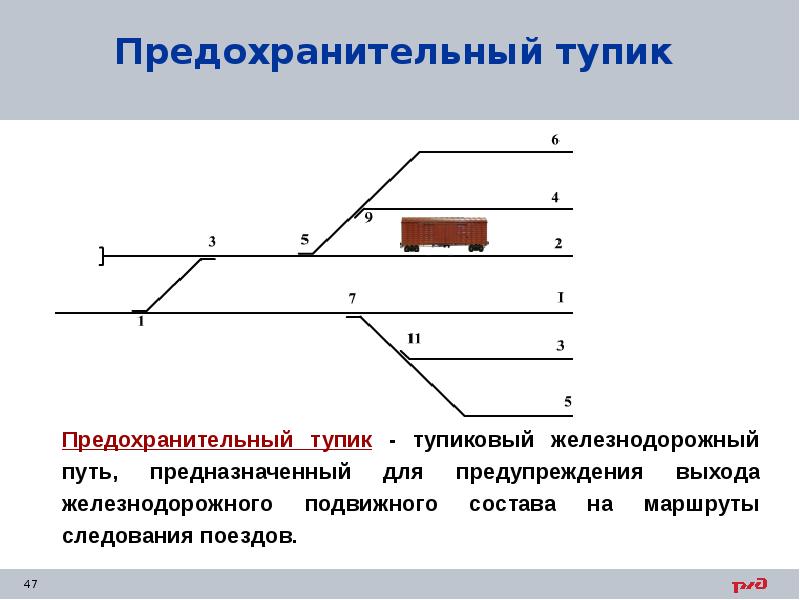

Предохранительный тупик

Спасибо за внимание! Спасибо за внимание!
