Spawanie jako dział technologii łączenia презентация

SPAWANIE Spawanie jako dział technologii łączenia materiałów obejmuje procesy trwałego łączenia metali oraz procesy pokrewne, wykorzystujące urządzenia spawalnicze do innych celów.

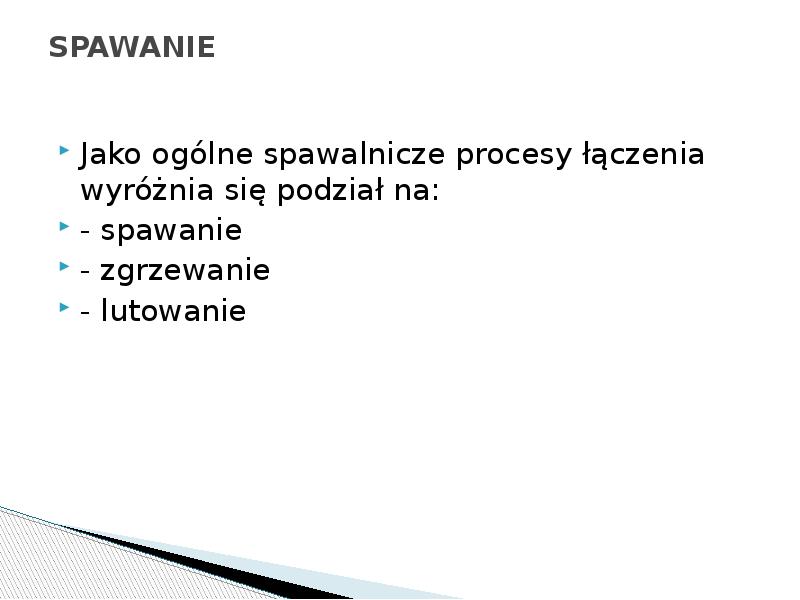

SPAWANIE Jako ogólne spawalnicze procesy łączenia wyróżnia się podział na: - spawanie - zgrzewanie - lutowanie

SPAWANIE W wyniku spawalniczych metod łączenia tworzyw konstrukcyjnych uzyskuje się połączenie o fizycznej ciągłości. Dotyczy to zarówno łączenia metali w stanie ciekłym jak i w stanie stałym, a także spawania i zgrzewania tworzyw niemetalicznych. Charakterystyczną cechą procesu spawania jest topienie metalu, tj. spawanie polega na stopieniu brzegów materiału rodzimego w miejscu łączenia, przeważnie z podaniem materiału dodatkowego.

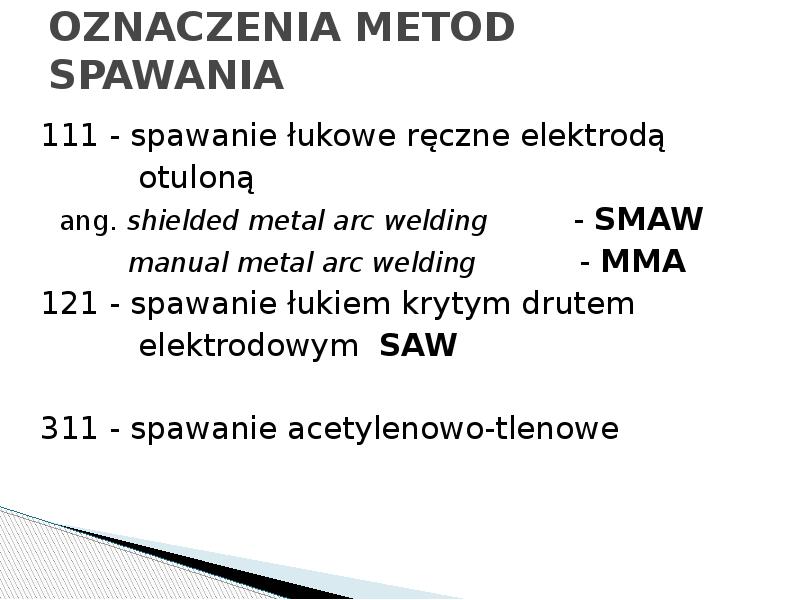

OZNACZENIA METOD SPAWANIA 111 - spawanie łukowe ręczne elektrodą otuloną ang. shielded metal arc welding - SMAW manual metal arc welding - MMA 121 - spawanie łukiem krytym drutem elektrodowym SAW 311 - spawanie acetylenowo-tlenowe

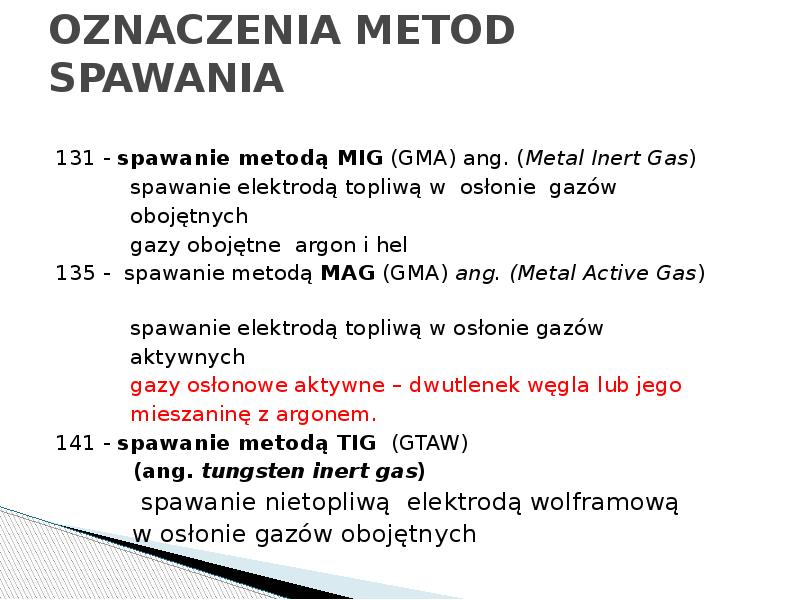

OZNACZENIA METOD SPAWANIA 131 - spawanie metodą MIG (GMA) ang. (Metal Inert Gas) spawanie elektrodą topliwą w osłonie gazów obojętnych gazy obojętne argon i hel 135 - spawanie metodą MAG (GMA) ang. (Metal Active Gas) spawanie elektrodą topliwą w osłonie gazów aktywnych gazy osłonowe aktywne – dwutlenek węgla lub jego mieszaninę z argonem. 141 - spawanie metodą TIG (GTAW) (ang. tungsten inert gas) spawanie nietopliwą elektrodą wolframową w osłonie gazów obojętnych

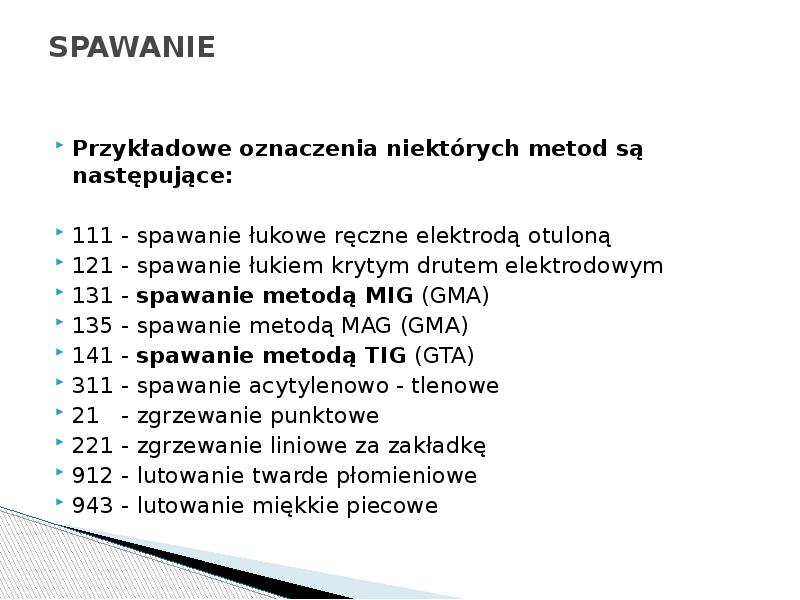

SPAWANIE Przykładowe oznaczenia niektórych metod są następujące:   111 - spawanie łukowe ręczne elektrodą otuloną 121 - spawanie łukiem krytym drutem elektrodowym 131 - spawanie metodą MIG (GMA) 135 - spawanie metodą MAG (GMA) 141 - spawanie metodą TIG (GTA) 311 - spawanie acytylenowo - tlenowe 21   - zgrzewanie punktowe 221 - zgrzewanie liniowe za zakładkę 912 - lutowanie twarde płomieniowe 943 - lutowanie miękkie piecowe

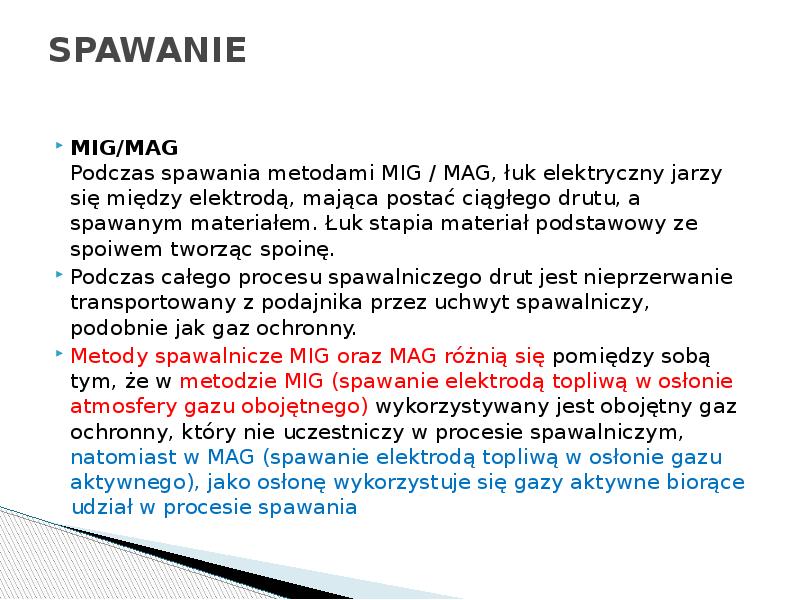

SPAWANIE MIG/MAG Podczas spawania metodami MIG / MAG, łuk elektryczny jarzy się między elektrodą, mająca postać ciągłego drutu, a spawanym materiałem. Łuk stapia materiał podstawowy ze spoiwem tworząc spoinę. Podczas całego procesu spawalniczego drut jest nieprzerwanie transportowany z podajnika przez uchwyt spawalniczy, podobnie jak gaz ochronny. Metody spawalnicze MIG oraz MAG różnią się pomiędzy sobą tym, że w metodzie MIG (spawanie elektrodą topliwą w osłonie atmosfery gazu obojętnego) wykorzystywany jest obojętny gaz ochronny, który nie uczestniczy w procesie spawalniczym, natomiast w MAG (spawanie elektrodą topliwą w osłonie gazu aktywnego), jako osłonę wykorzystuje się gazy aktywne biorące udział w procesie spawania

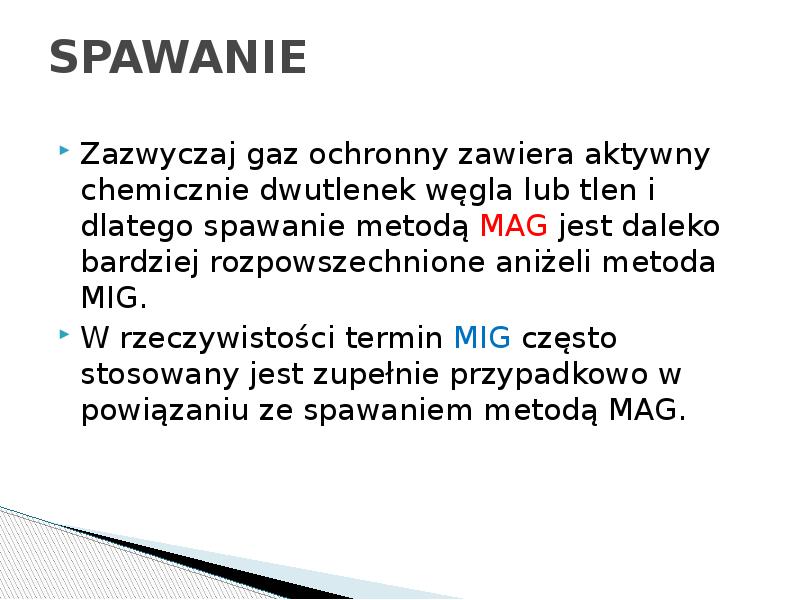

SPAWANIE Zazwyczaj gaz ochronny zawiera aktywny chemicznie dwutlenek węgla lub tlen i dlatego spawanie metodą MAG jest daleko bardziej rozpowszechnione aniżeli metoda MIG. W rzeczywistości termin MIG często stosowany jest zupełnie przypadkowo w powiązaniu ze spawaniem metodą MAG.

SPAWANIE Nowoczesną odmianą jest synergiczne spawanie metodami MIG/MAG Regulacja synergiczna lub regulacja jednym pokrętłem oznacza, że prędkość posuwu drutu spawalniczego jest związana z wielkością napięcia oraz innymi parametrami. Ułatwia to odnalezienie wartości parametrów spawalniczych, ponieważ tylko jedno pokrętło jest używane do wyregulowania mocy. Regulacja jest prosta dzięki zadanym krzywym synergicznym, które są zapisane w pamięci panela kontrolnego. Do krzywych synergicznych może być również wprowadzona grubość spawanego materiału, co dodatkowo ułatwia dobór oraz regulację parametrów spawalniczych.

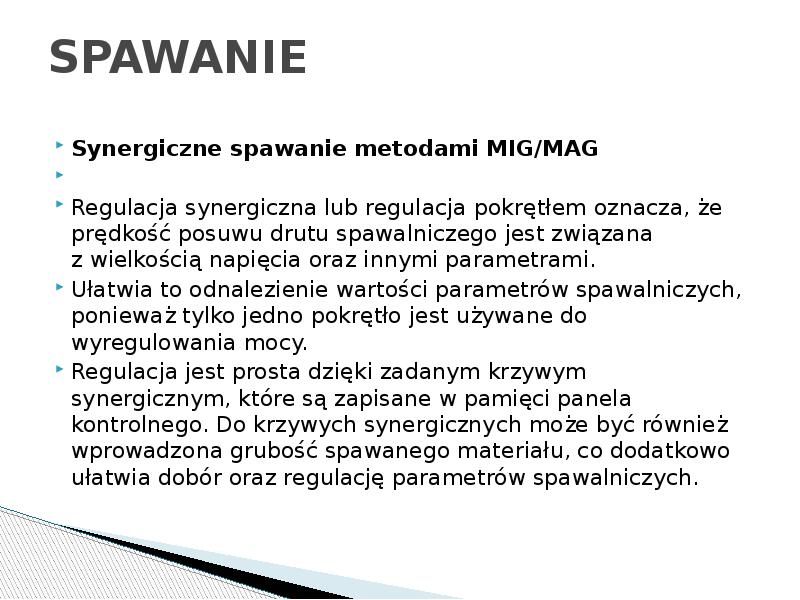

SPAWANIE Synergiczne spawanie metodami MIG/MAG   Regulacja synergiczna lub regulacja pokrętłem oznacza, że prędkość posuwu drutu spawalniczego jest związana z wielkością napięcia oraz innymi parametrami. Ułatwia to odnalezienie wartości parametrów spawalniczych, ponieważ tylko jedno pokrętło jest używane do wyregulowania mocy. Regulacja jest prosta dzięki zadanym krzywym synergicznym, które są zapisane w pamięci panela kontrolnego. Do krzywych synergicznych może być również wprowadzona grubość spawanego materiału, co dodatkowo ułatwia dobór oraz regulację parametrów spawalniczych.

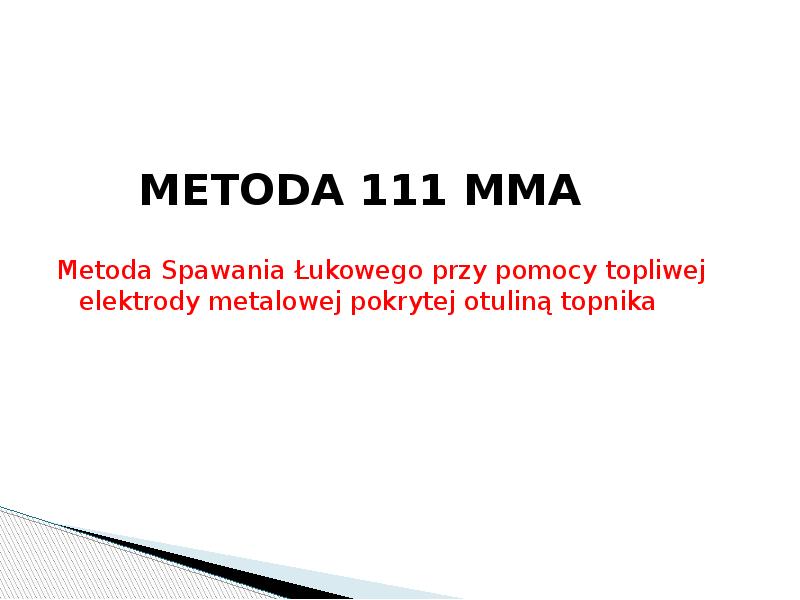

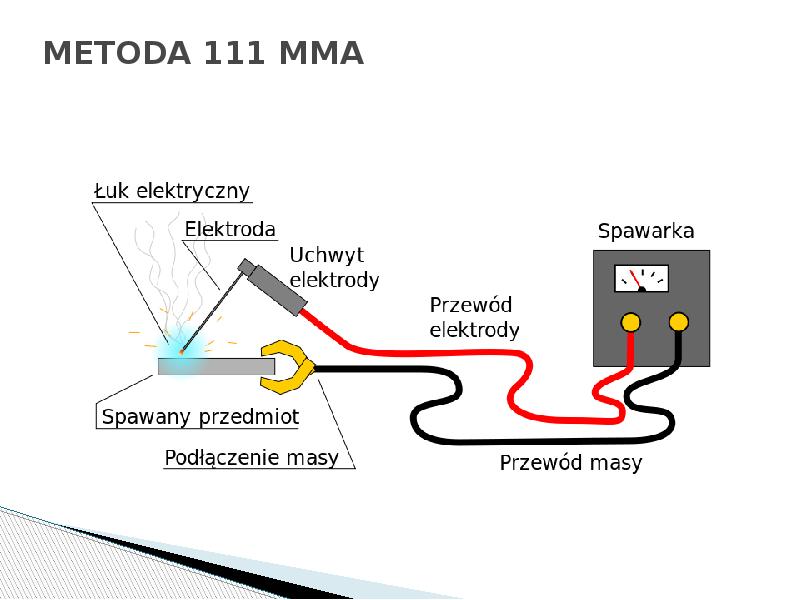

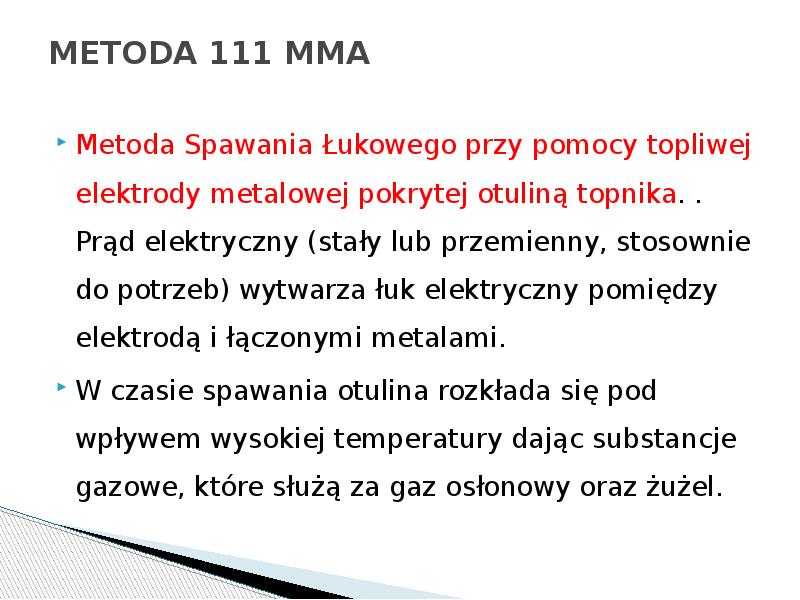

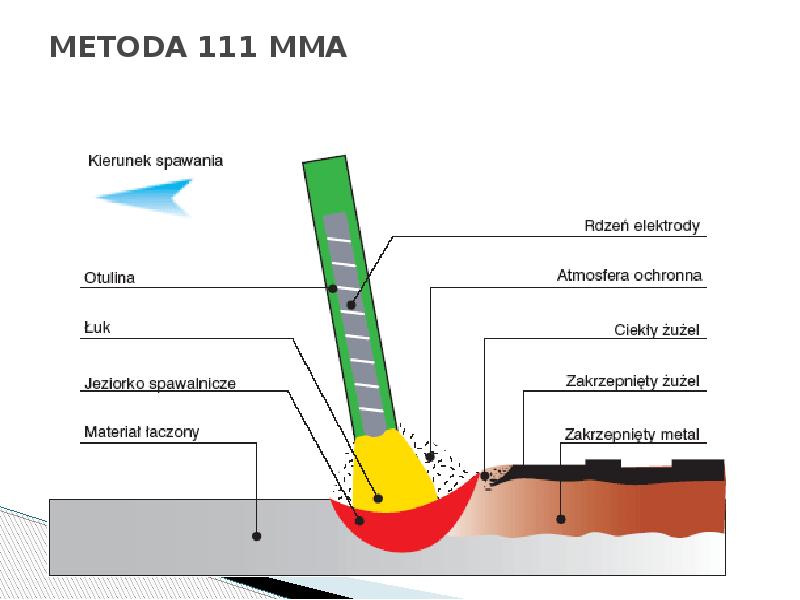

METODA 111 MMA Metoda Spawania Łukowego przy pomocy topliwej elektrody metalowej pokrytej otuliną topnika

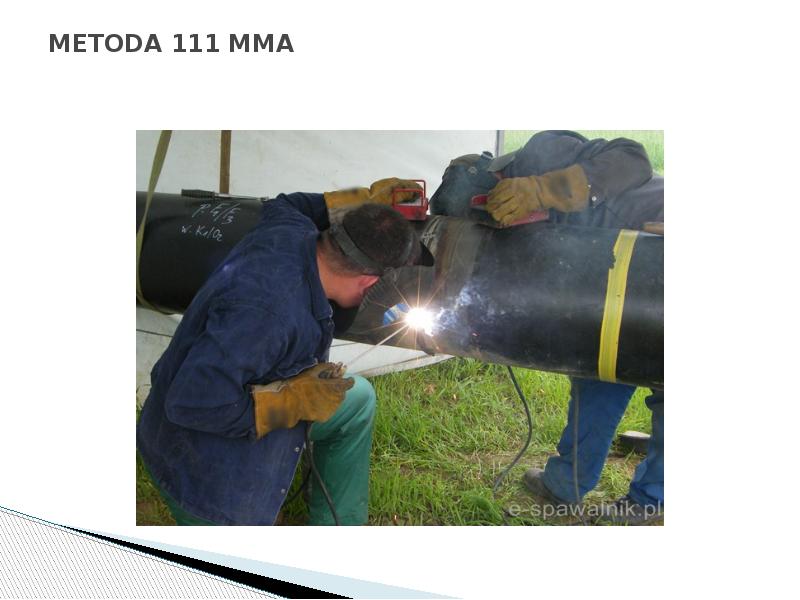

METODA 111 MMA

METODA 111 MMA

METODA 111 MMA Metoda Spawania Łukowego przy pomocy topliwej elektrody metalowej pokrytej otuliną topnika. . Prąd elektryczny (stały lub przemienny, stosownie do potrzeb) wytwarza łuk elektryczny pomiędzy elektrodą i łączonymi metalami. W czasie spawania otulina rozkłada się pod wpływem wysokiej temperatury dając substancje gazowe, które służą za gaz osłonowy oraz żużel.

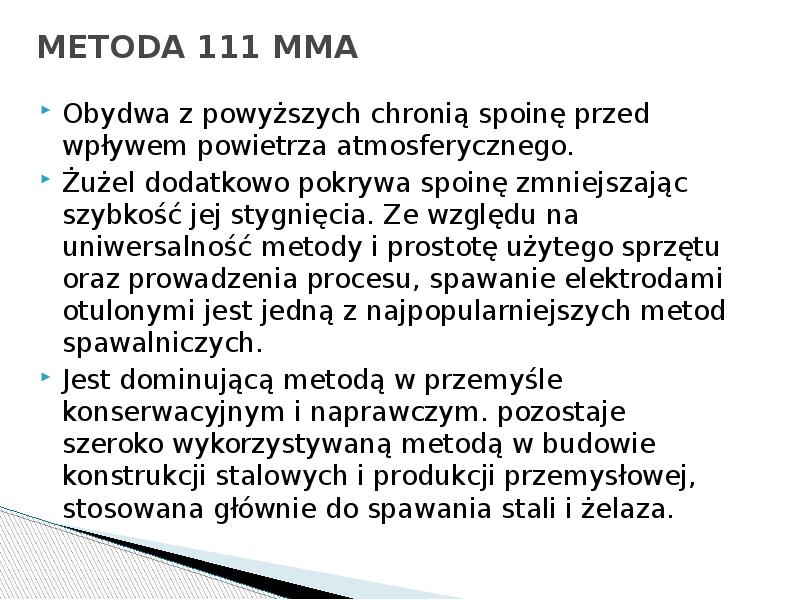

METODA 111 MMA Obydwa z powyższych chronią spoinę przed wpływem powietrza atmosferycznego. Żużel dodatkowo pokrywa spoinę zmniejszając szybkość jej stygnięcia. Ze względu na uniwersalność metody i prostotę użytego sprzętu oraz prowadzenia procesu, spawanie elektrodami otulonymi jest jedną z najpopularniejszych metod spawalniczych. Jest dominującą metodą w przemyśle konserwacyjnym i naprawczym. pozostaje szeroko wykorzystywaną metodą w budowie konstrukcji stalowych i produkcji przemysłowej, stosowana głównie do spawania stali i żelaza.

METODA 111 MMA

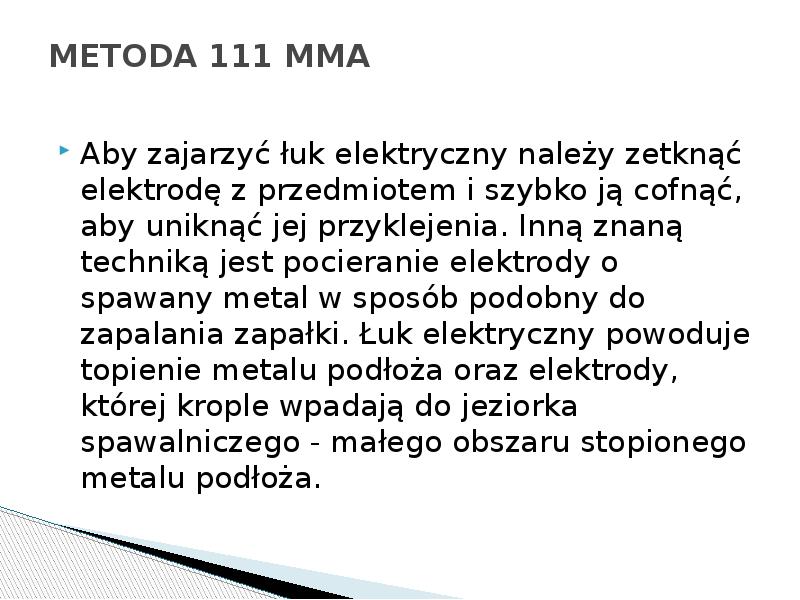

METODA 111 MMA Aby zajarzyć łuk elektryczny należy zetknąć elektrodę z przedmiotem i szybko ją cofnąć, aby uniknąć jej przyklejenia. Inną znaną techniką jest pocieranie elektrody o spawany metal w sposób podobny do zapalania zapałki. Łuk elektryczny powoduje topienie metalu podłoża oraz elektrody, której krople wpadają do jeziorka spawalniczego - małego obszaru stopionego metalu podłoża.

METODA 111 MMA

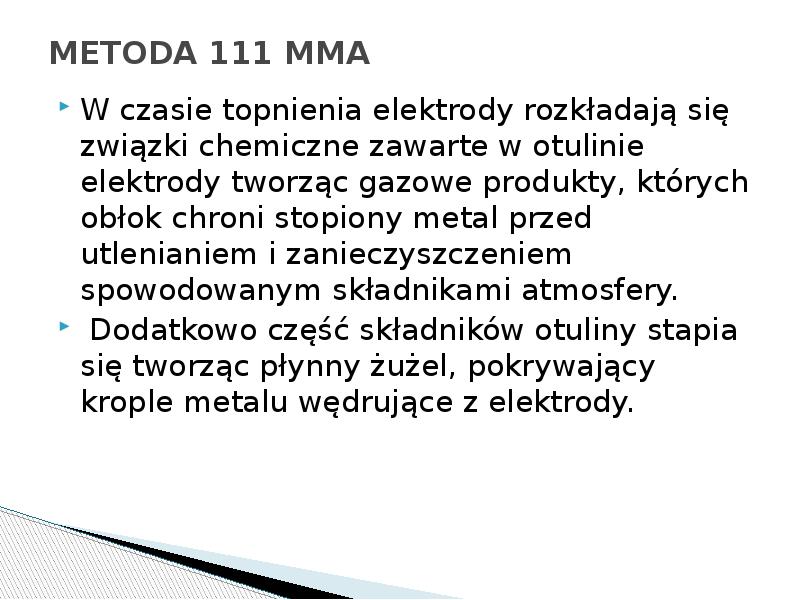

METODA 111 MMA W czasie topnienia elektrody rozkładają się związki chemiczne zawarte w otulinie elektrody tworząc gazowe produkty, których obłok chroni stopiony metal przed utlenianiem i zanieczyszczeniem spowodowanym składnikami atmosfery. Dodatkowo część składników otuliny stapia się tworząc płynny żużel, pokrywający krople metalu wędrujące z elektrody.

METODA 111 MMA Żużel następnie wypływa na powierzchnię stopionego metalu i krzepnie tworząc na jego powierzchni płaszcz chroniący przed dalszym utlenianiem podczas chłodzenia spoiny. Żużel należy następnie usunąć z ostygłej spoiny przez ostukiwanie go specjalnym młotkiem. W czasie spawania należy sukcesywnie wymieniać końcówki elektrod na nowe elektrody i usuwać żużel.

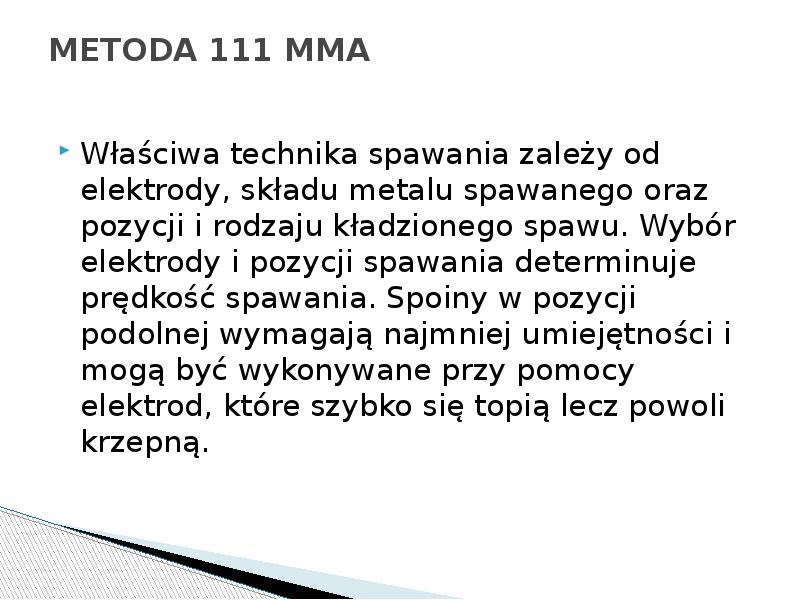

METODA 111 MMA Właściwa technika spawania zależy od elektrody, składu metalu spawanego oraz pozycji i rodzaju kładzionego spawu. Wybór elektrody i pozycji spawania determinuje prędkość spawania. Spoiny w pozycji podolnej wymagają najmniej umiejętności i mogą być wykonywane przy pomocy elektrod, które szybko się topią lecz powoli krzepną.

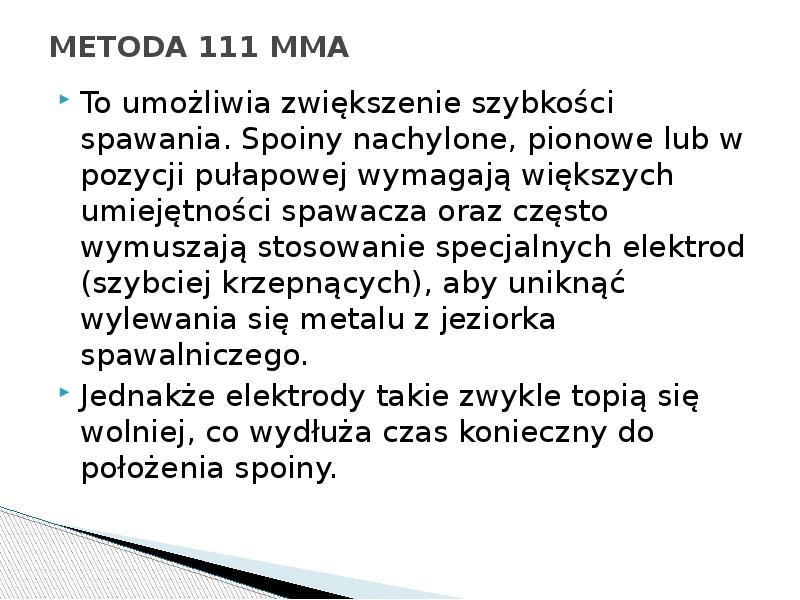

METODA 111 MMA To umożliwia zwiększenie szybkości spawania. Spoiny nachylone, pionowe lub w pozycji pułapowej wymagają większych umiejętności spawacza oraz często wymuszają stosowanie specjalnych elektrod (szybciej krzepnących), aby uniknąć wylewania się metalu z jeziorka spawalniczego. Jednakże elektrody takie zwykle topią się wolniej, co wydłuża czas konieczny do położenia spoiny.

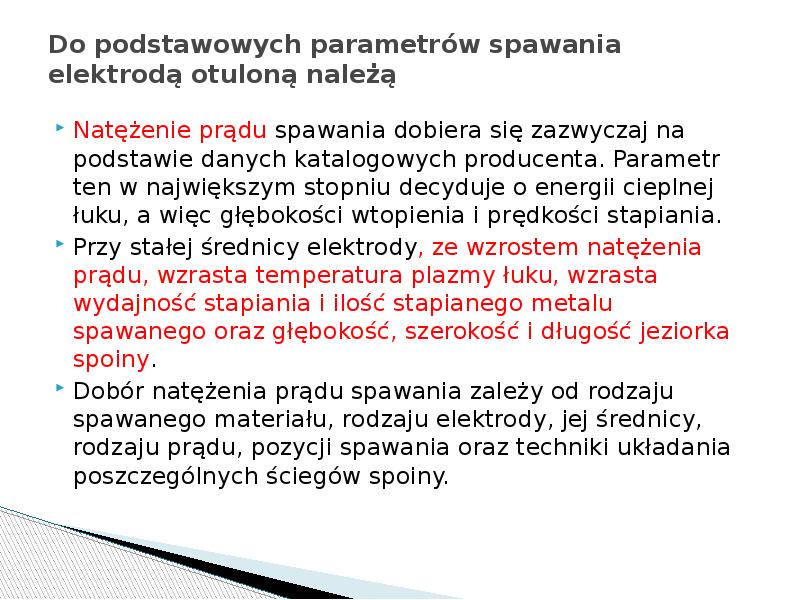

Do podstawowych parametrów spawania elektrodą otuloną należą Natężenie prądu spawania dobiera się zazwyczaj na podstawie danych katalogowych producenta. Parametr ten w największym stopniu decyduje o energii cieplnej łuku, a więc głębokości wtopienia i prędkości stapiania. Przy stałej średnicy elektrody, ze wzrostem natężenia prądu, wzrasta temperatura plazmy łuku, wzrasta wydajność stapiania i ilość stapianego metalu spawanego oraz głębokość, szerokość i długość jeziorka spoiny. Dobór natężenia prądu spawania zależy od rodzaju spawanego materiału, rodzaju elektrody, jej średnicy, rodzaju prądu, pozycji spawania oraz techniki układania poszczególnych ściegów spoiny.

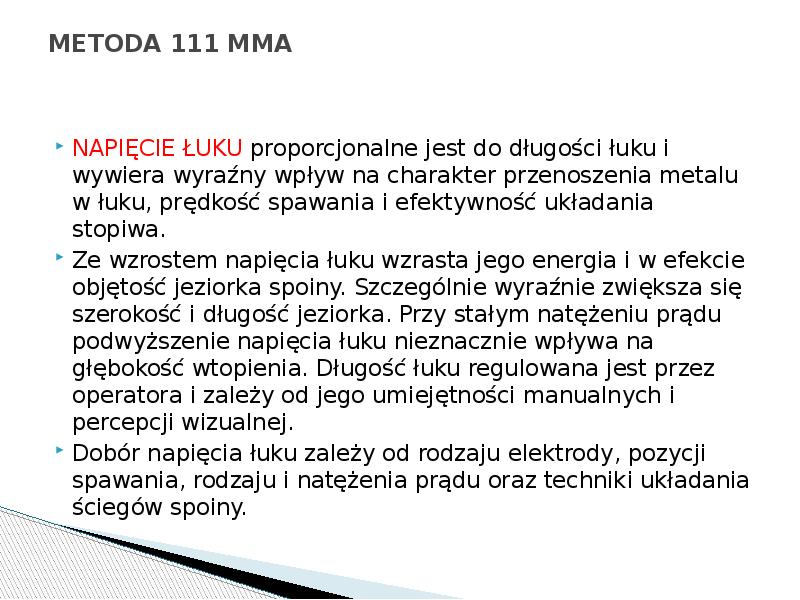

METODA 111 MMA NAPIĘCIE ŁUKU proporcjonalne jest do długości łuku i wywiera wyraźny wpływ na charakter przenoszenia metalu w łuku, prędkość spawania i efektywność układania stopiwa. Ze wzrostem napięcia łuku wzrasta jego energia i w efekcie objętość jeziorka spoiny. Szczególnie wyraźnie zwiększa się szerokość i długość jeziorka. Przy stałym natężeniu prądu podwyższenie napięcia łuku nieznacznie wpływa na głębokość wtopienia. Długość łuku regulowana jest przez operatora i zależy od jego umiejętności manualnych i percepcji wizualnej. Dobór napięcia łuku zależy od rodzaju elektrody, pozycji spawania, rodzaju i natężenia prądu oraz techniki układania ściegów spoiny.

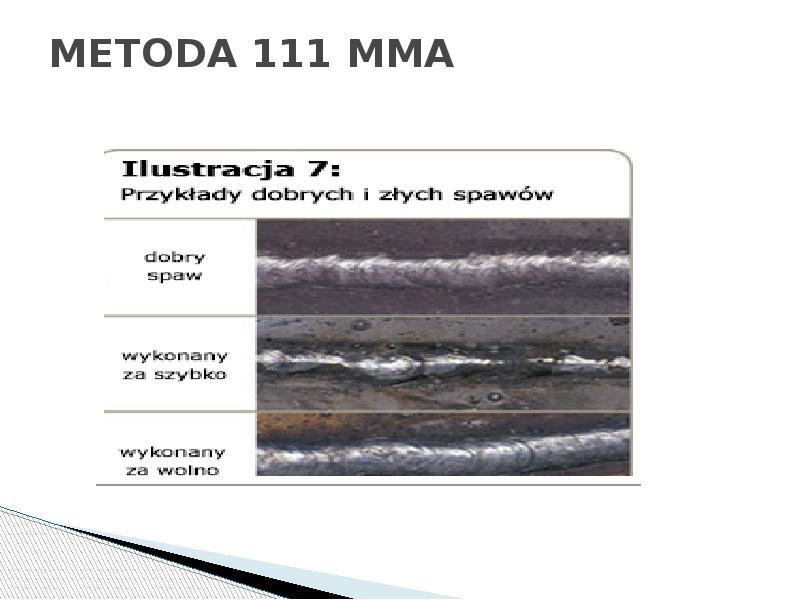

METODA 111 MMA PREDKOŚĆ SPAWANIA jest prędkością, z jaką elektroda przesuwana jest wzdłuż złącza spawanego. Prędkość spawania rozpatrywana może być jako prędkość przemieszczania się końca elektrody, ale również jako prędkość wykonania jednego metra złącza i wtedy uwzględnione są wszystkie czasy pomocnicze, np. czas wymiany elektrody, oczyszczania poprzedniego ściegu itd.

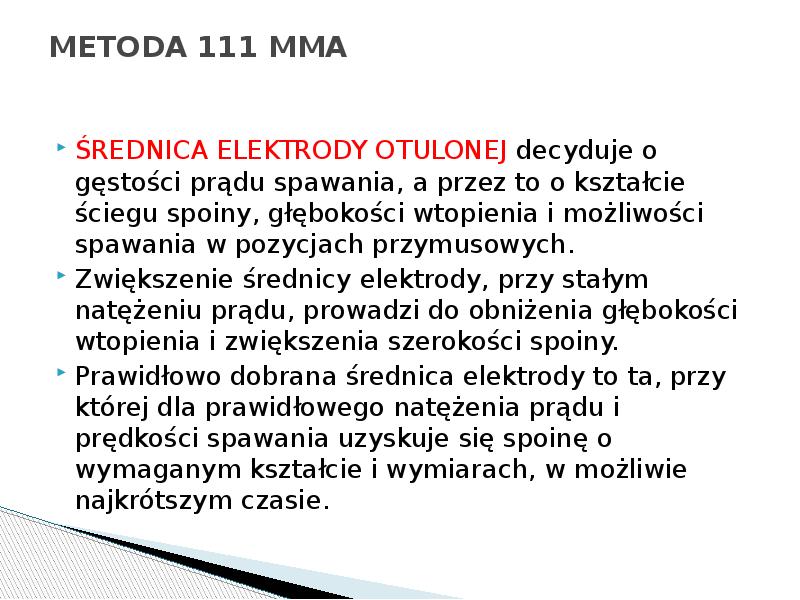

METODA 111 MMA ŚREDNICA ELEKTRODY OTULONEJ decyduje o gęstości prądu spawania, a przez to o kształcie ściegu spoiny, głębokości wtopienia i możliwości spawania w pozycjach przymusowych. Zwiększenie średnicy elektrody, przy stałym natężeniu prądu, prowadzi do obniżenia głębokości wtopienia i zwiększenia szerokości spoiny. Prawidłowo dobrana średnica elektrody to ta, przy której dla prawidłowego natężenia prądu i prędkości spawania uzyskuje się spoinę o wymaganym kształcie i wymiarach, w możliwie najkrótszym czasie.

METODA 111 MMA POCHYLENIE ELEKTRODY względem złącza pozwala na regulację kształtu spoiny, głębokości wtopienia, szerokości lica i wysokości nadlewu. Pochylenie elektrody w kierunku przeciwnym do kierunku spawania powoduje, że siła dynamiczna łuku wciska ciekły metal jeziorka do przodu i maleje głębokość wtopienia, a wzrasta wysokość i szerokość lica. Pochylenie elektrody w kierunku spawania powoduje, że ciekły metal wciskany jest do tylnej części jeziorka, wzrasta głębokość wtopienia, a maleje szerokość i wysokość lica.

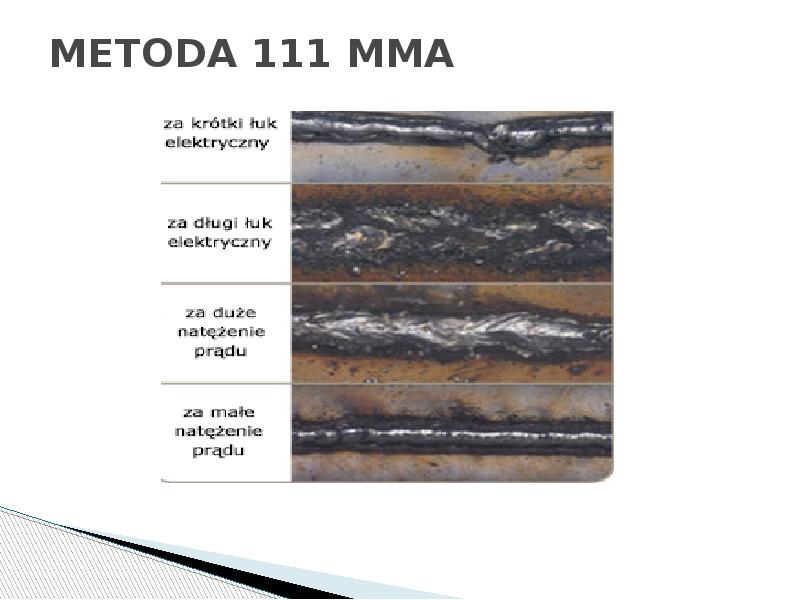

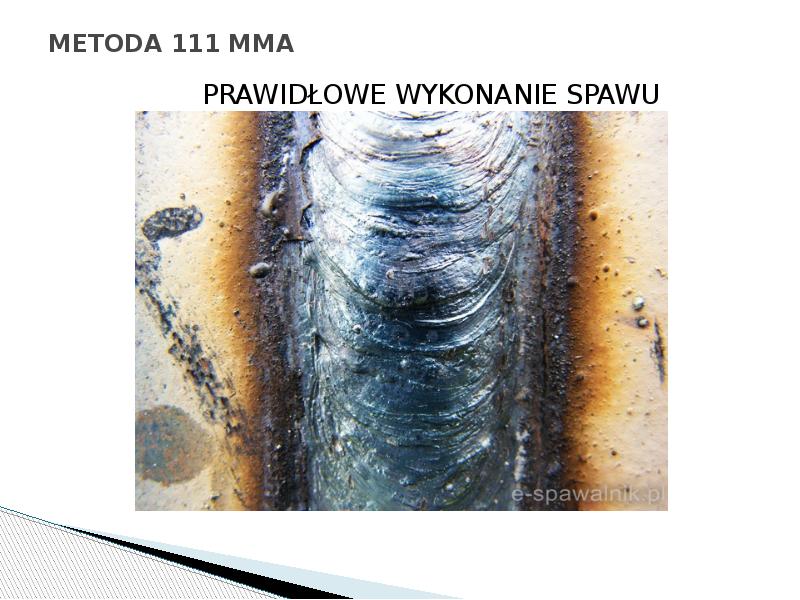

METODA 111 MMA

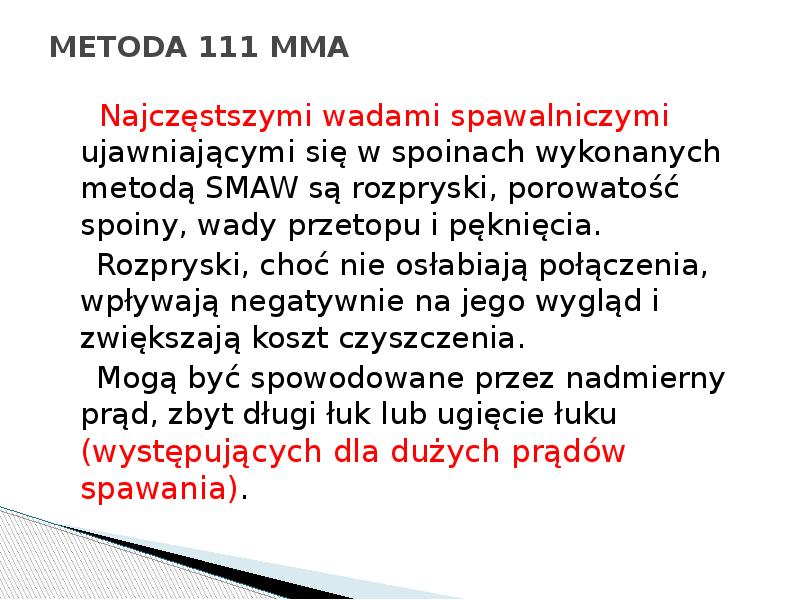

METODA 111 MMA Najczęstszymi wadami spawalniczymi ujawniającymi się w spoinach wykonanych metodą SMAW są rozpryski, porowatość spoiny, wady przetopu i pęknięcia. Rozpryski, choć nie osłabiają połączenia, wpływają negatywnie na jego wygląd i zwiększają koszt czyszczenia. Mogą być spowodowane przez nadmierny prąd, zbyt długi łuk lub ugięcie łuku (występujących dla dużych prądów spawania).

METODA 111 MMA

METODA 111 MMA

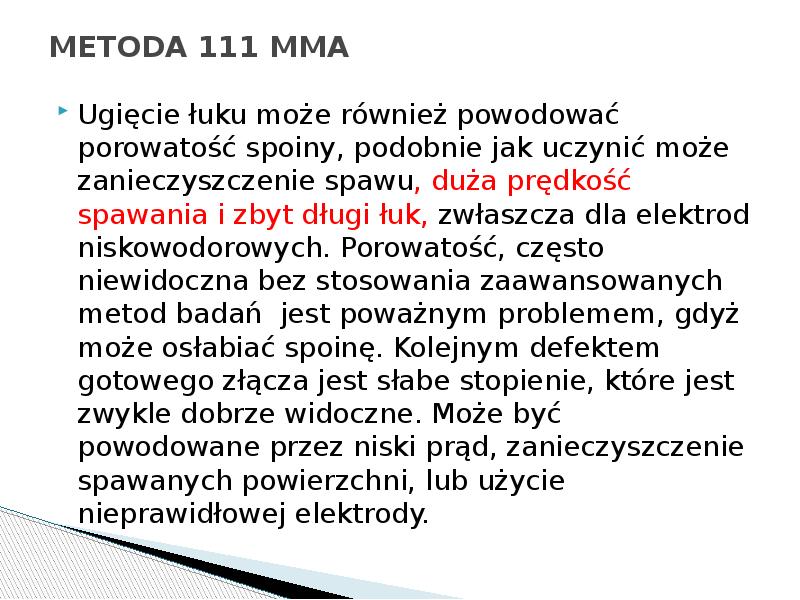

METODA 111 MMA Ugięcie łuku może również powodować porowatość spoiny, podobnie jak uczynić może zanieczyszczenie spawu, duża prędkość spawania i zbyt długi łuk, zwłaszcza dla elektrod niskowodorowych. Porowatość, często niewidoczna bez stosowania zaawansowanych metod badań jest poważnym problemem, gdyż może osłabiać spoinę. Kolejnym defektem gotowego złącza jest słabe stopienie, które jest zwykle dobrze widoczne. Może być powodowane przez niski prąd, zanieczyszczenie spawanych powierzchni, lub użycie nieprawidłowej elektrody.

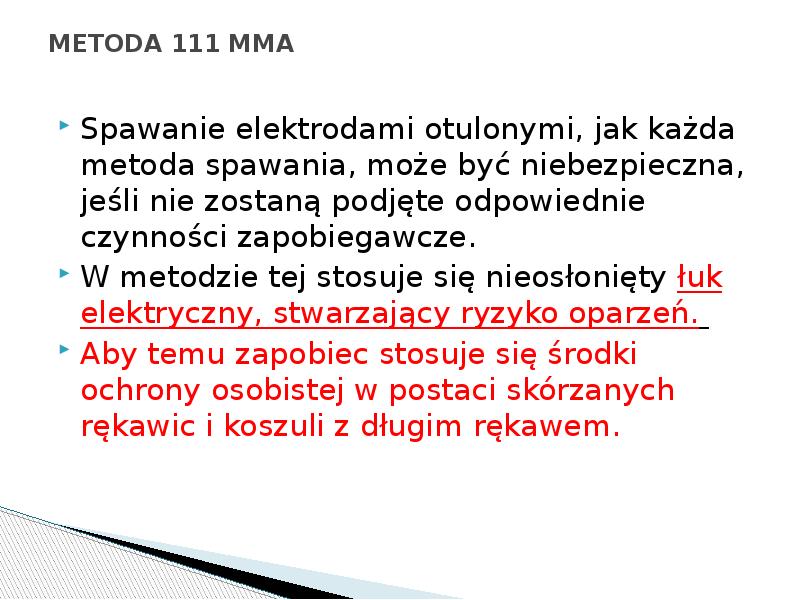

METODA 111 MMA Spawanie elektrodami otulonymi, jak każda metoda spawania, może być niebezpieczna, jeśli nie zostaną podjęte odpowiednie czynności zapobiegawcze. W metodzie tej stosuje się nieosłonięty łuk elektryczny, stwarzający ryzyko oparzeń. Aby temu zapobiec stosuje się środki ochrony osobistej w postaci skórzanych rękawic i koszuli z długim rękawem.

METODA 111 MMA Płytkiej penetracji, kolejnemu zagrożeniu dla własności mechanicznych złącza, można zaradzić przez zmniejszenie prędkości spawania, zwiększenie prądu lub zastosowanie cieńszej elektrody. Wszystkie z powyższych defektów mogą przyczyniać się do zwiększenia podatności spawu na pękanie, lecz liczą się też inne czynniki. Wysoka zawartość węgla, składników stopowych lub siarki może prowadzić do pękania, zwłaszcza, jeśli nie są stosowane podgrzewanie przed spawaniem i elektrody o obniżonej zawartości wodoru. Co więcej, spawane przedmioty nie powinny być zbyt mocno umocowane przed odkształceniami w czasie spawania, gdyż wprowadza to naprężenia szczątkowe do złącza i może powodować pękanie w czasie chłodzenia i kurczenia spawu.

METODA 111 MMA

METODA 111 MMA

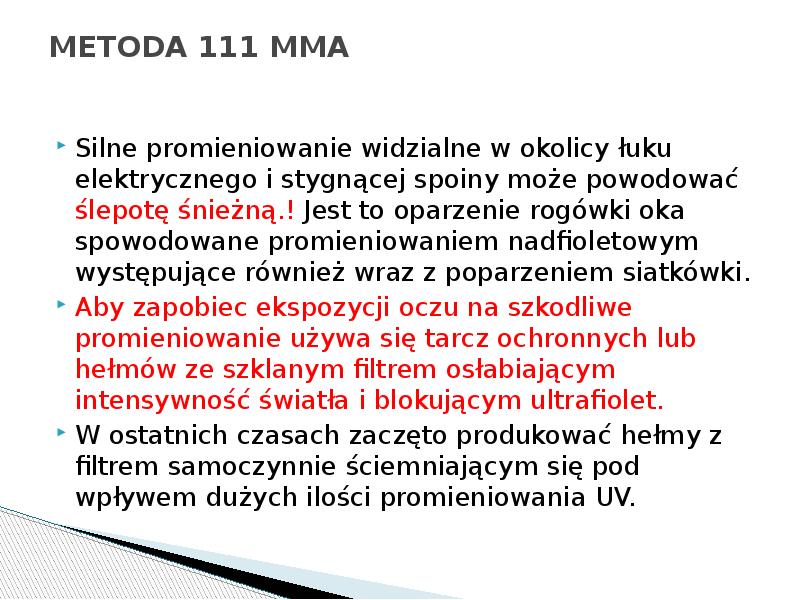

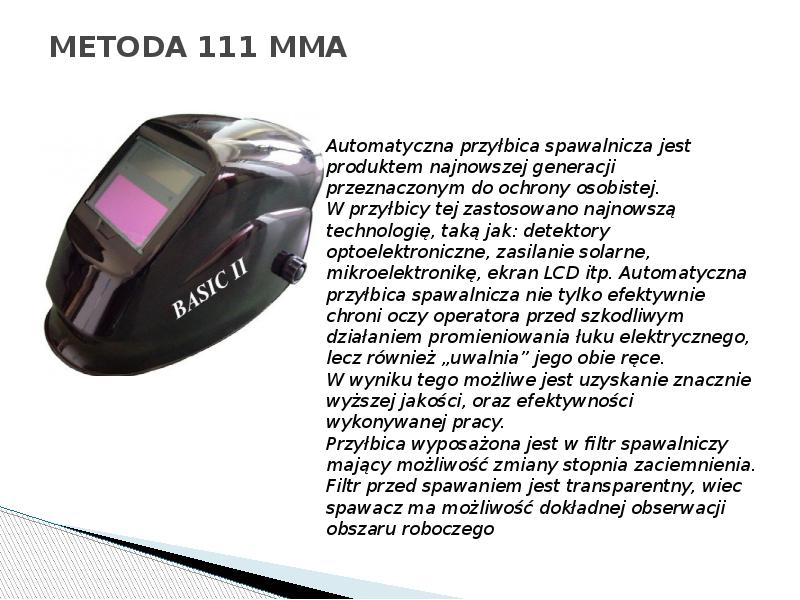

METODA 111 MMA Silne promieniowanie widzialne w okolicy łuku elektrycznego i stygnącej spoiny może powodować ślepotę śnieżną.! Jest to oparzenie rogówki oka spowodowane promieniowaniem nadfioletowym występujące również wraz z poparzeniem siatkówki. Aby zapobiec ekspozycji oczu na szkodliwe promieniowanie używa się tarcz ochronnych lub hełmów ze szklanym filtrem osłabiającym intensywność światła i blokującym ultrafiolet. W ostatnich czasach zaczęto produkować hełmy z filtrem samoczynnie ściemniającym się pod wpływem dużych ilości promieniowania UV.

METODA 111 MMA

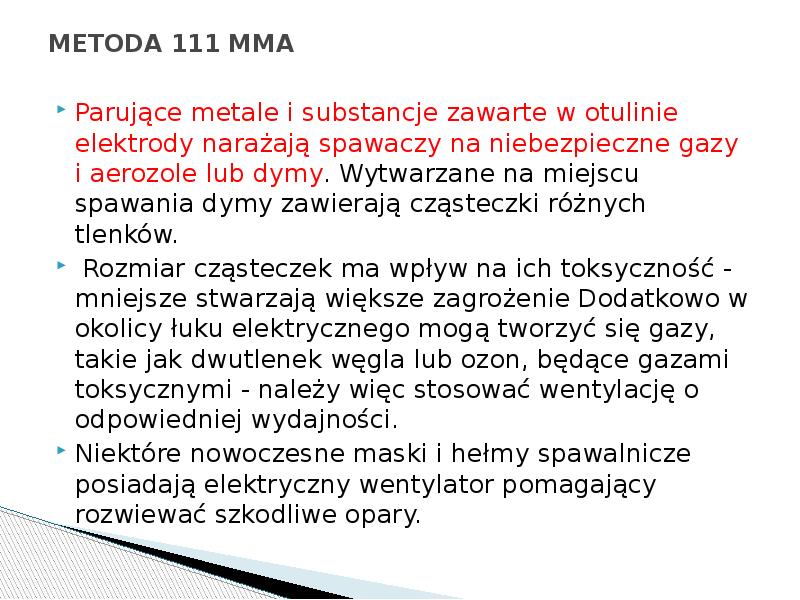

METODA 111 MMA Parujące metale i substancje zawarte w otulinie elektrody narażają spawaczy na niebezpieczne gazy i aerozole lub dymy. Wytwarzane na miejscu spawania dymy zawierają cząsteczki różnych tlenków. Rozmiar cząsteczek ma wpływ na ich toksyczność - mniejsze stwarzają większe zagrożenie Dodatkowo w okolicy łuku elektrycznego mogą tworzyć się gazy, takie jak dwutlenek węgla lub ozon, będące gazami toksycznymi - należy więc stosować wentylację o odpowiedniej wydajności. Niektóre nowoczesne maski i hełmy spawalnicze posiadają elektryczny wentylator pomagający rozwiewać szkodliwe opary.

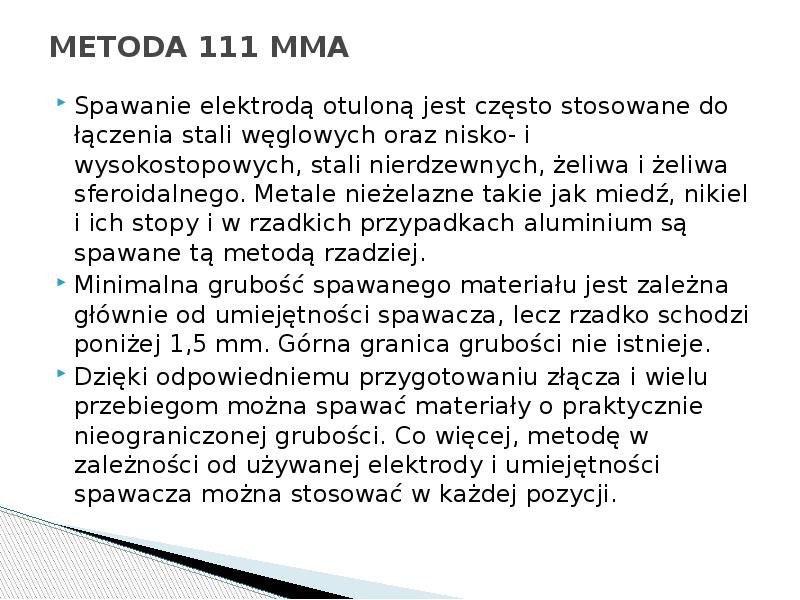

METODA 111 MMA Spawanie elektrodą otuloną jest często stosowane do łączenia stali węglowych oraz nisko- i wysokostopowych, stali nierdzewnych, żeliwa i żeliwa sferoidalnego. Metale nieżelazne takie jak miedź, nikiel i ich stopy i w rzadkich przypadkach aluminium są spawane tą metodą rzadziej. Minimalna grubość spawanego materiału jest zależna głównie od umiejętności spawacza, lecz rzadko schodzi poniżej 1,5 mm. Górna granica grubości nie istnieje. Dzięki odpowiedniemu przygotowaniu złącza i wielu przebiegom można spawać materiały o praktycznie nieograniczonej grubości. Co więcej, metodę w zależności od używanej elektrody i umiejętności spawacza można stosować w każdej pozycji.

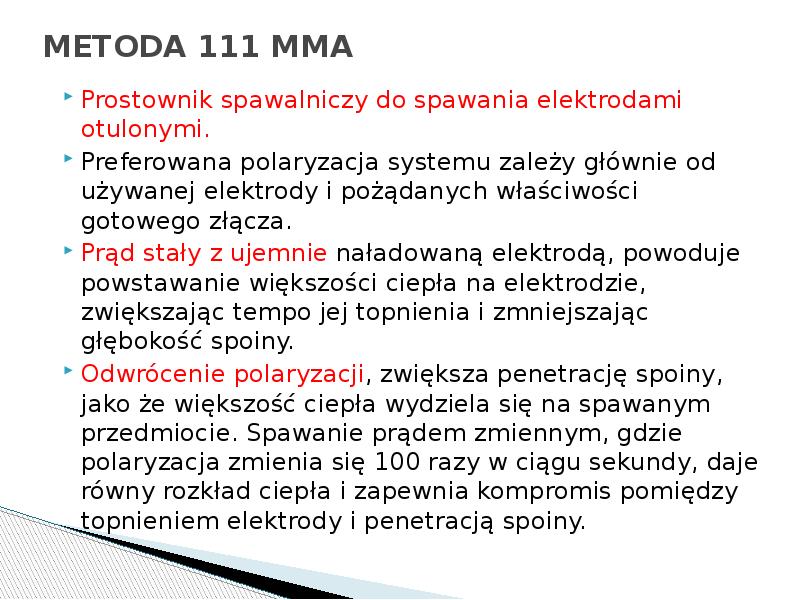

METODA 111 MMA Prostownik spawalniczy do spawania elektrodami otulonymi. Preferowana polaryzacja systemu zależy głównie od używanej elektrody i pożądanych właściwości gotowego złącza. Prąd stały z ujemnie naładowaną elektrodą, powoduje powstawanie większości ciepła na elektrodzie, zwiększając tempo jej topnienia i zmniejszając głębokość spoiny. Odwrócenie polaryzacji, zwiększa penetrację spoiny, jako że większość ciepła wydziela się na spawanym przedmiocie. Spawanie prądem zmiennym, gdzie polaryzacja zmienia się 100 razy w ciągu sekundy, daje równy rozkład ciepła i zapewnia kompromis pomiędzy topnieniem elektrody i penetracją spoiny.

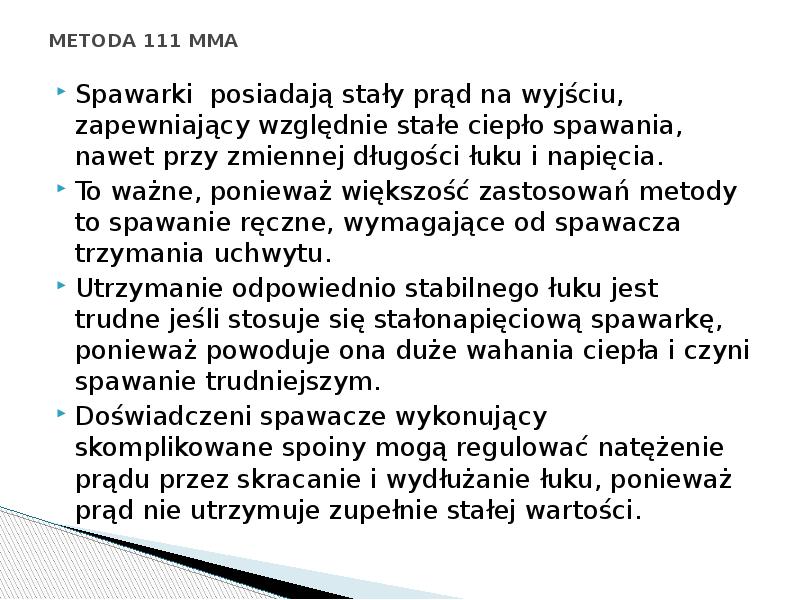

METODA 111 MMA Spawarki posiadają stały prąd na wyjściu, zapewniający względnie stałe ciepło spawania, nawet przy zmiennej długości łuku i napięcia. To ważne, ponieważ większość zastosowań metody to spawanie ręczne, wymagające od spawacza trzymania uchwytu. Utrzymanie odpowiednio stabilnego łuku jest trudne jeśli stosuje się stałonapięciową spawarkę, ponieważ powoduje ona duże wahania ciepła i czyni spawanie trudniejszym. Doświadczeni spawacze wykonujący skomplikowane spoiny mogą regulować natężenie prądu przez skracanie i wydłużanie łuku, ponieważ prąd nie utrzymuje zupełnie stałej wartości.

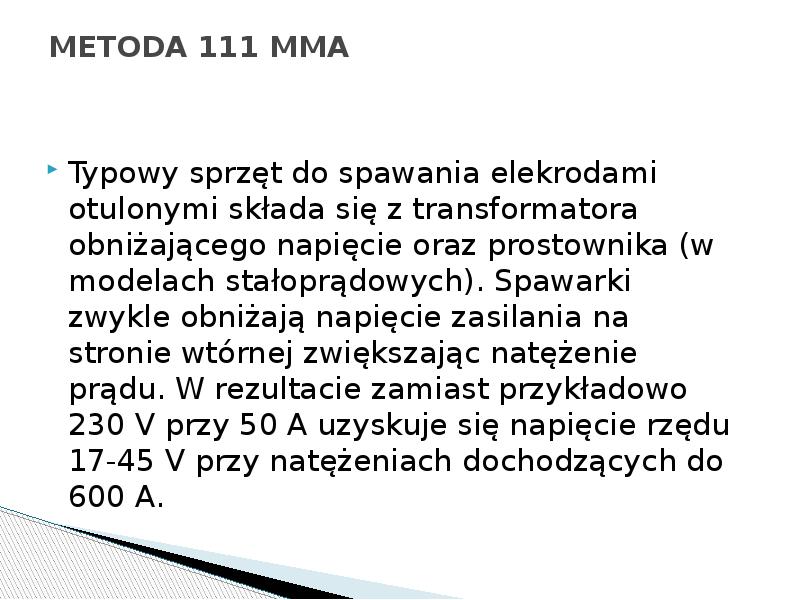

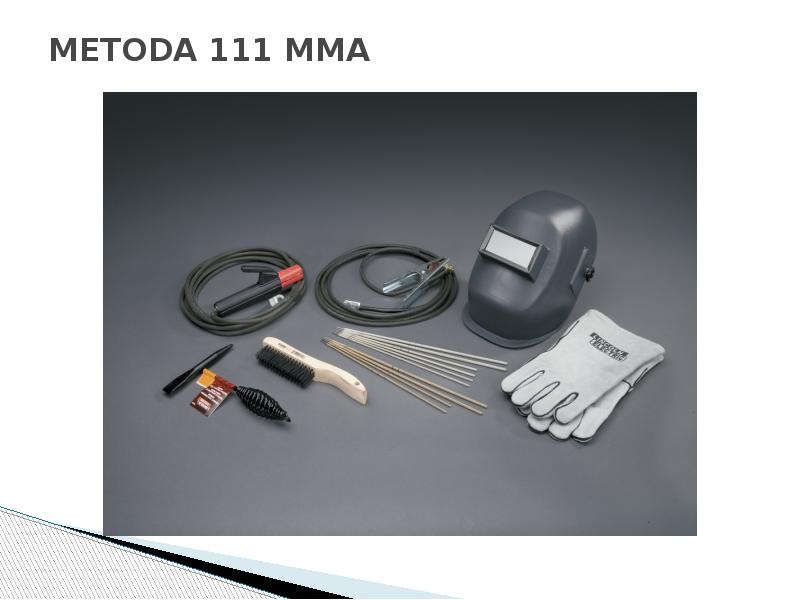

METODA 111 MMA Typowy sprzęt do spawania elekrodami otulonymi składa się z transformatora obniżającego napięcie oraz prostownika (w modelach stałoprądowych). Spawarki zwykle obniżają napięcie zasilania na stronie wtórnej zwiększając natężenie prądu. W rezultacie zamiast przykładowo 230 V przy 50 A uzyskuje się napięcie rzędu 17-45 V przy natężeniach dochodzących do 600 A.

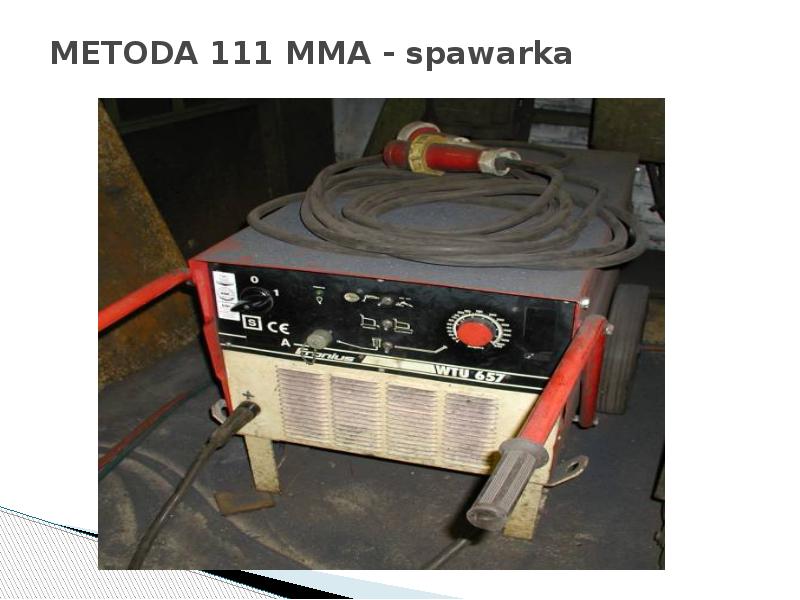

METODA 111 MMA - spawarka

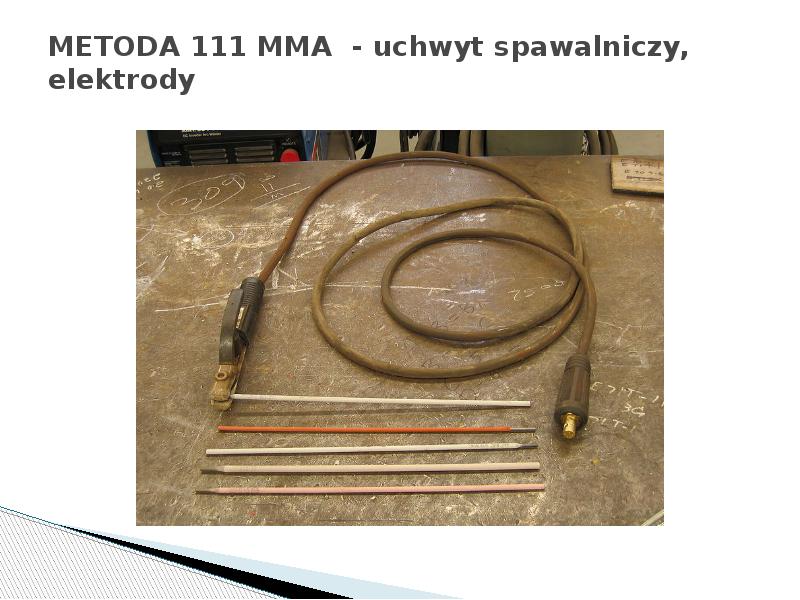

METODA 111 MMA - uchwyt spawalniczy, elektrody

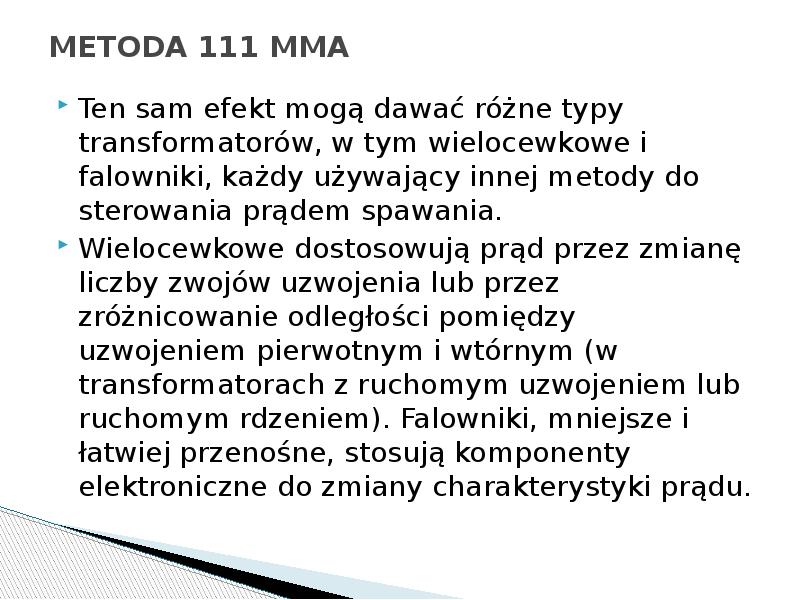

METODA 111 MMA Ten sam efekt mogą dawać różne typy transformatorów, w tym wielocewkowe i falowniki, każdy używający innej metody do sterowania prądem spawania. Wielocewkowe dostosowują prąd przez zmianę liczby zwojów uzwojenia lub przez zróżnicowanie odległości pomiędzy uzwojeniem pierwotnym i wtórnym (w transformatorach z ruchomym uzwojeniem lub ruchomym rdzeniem). Falowniki, mniejsze i łatwiej przenośne, stosują komponenty elektroniczne do zmiany charakterystyki prądu.

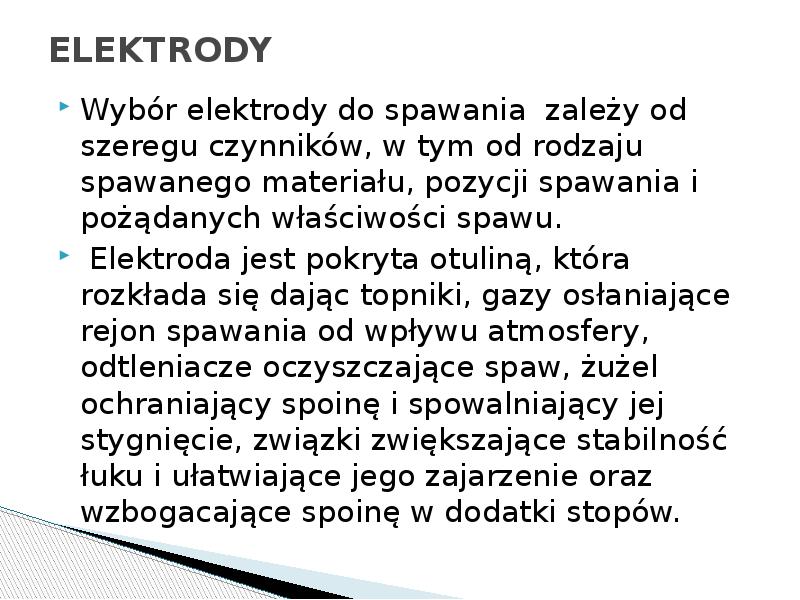

ELEKTRODY Wybór elektrody do spawania zależy od szeregu czynników, w tym od rodzaju spawanego materiału, pozycji spawania i pożądanych właściwości spawu. Elektroda jest pokryta otuliną, która rozkłada się dając topniki, gazy osłaniające rejon spawania od wpływu atmosfery, odtleniacze oczyszczające spaw, żużel ochraniający spoinę i spowalniający jej stygnięcie, związki zwiększające stabilność łuku i ułatwiające jego zajarzenie oraz wzbogacające spoinę w dodatki stopów.

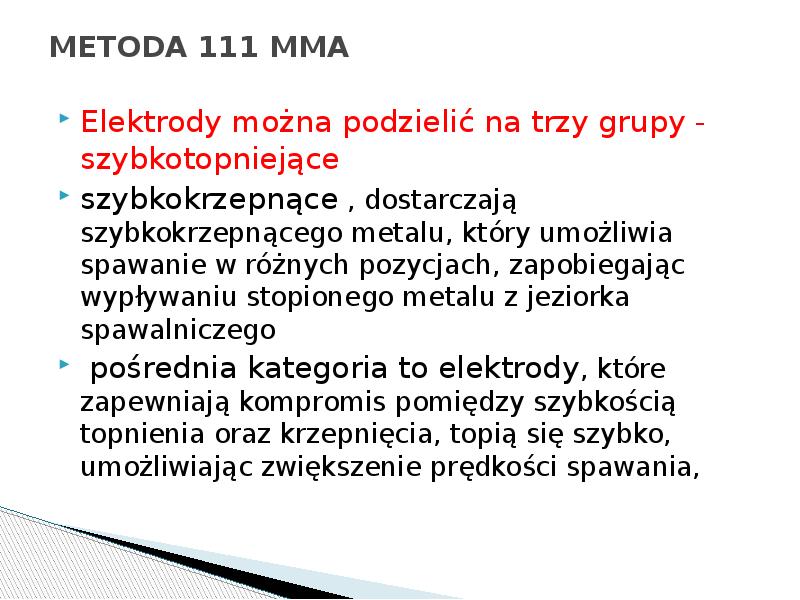

METODA 111 MMA Elektrody można podzielić na trzy grupy - szybkotopniejące szybkokrzepnące , dostarczają szybkokrzepnącego metalu, który umożliwia spawanie w różnych pozycjach, zapobiegając wypływaniu stopionego metalu z jeziorka spawalniczego pośrednia kategoria to elektrody, które zapewniają kompromis pomiędzy szybkością topnienia oraz krzepnięcia, topią się szybko, umożliwiając zwiększenie prędkości spawania,

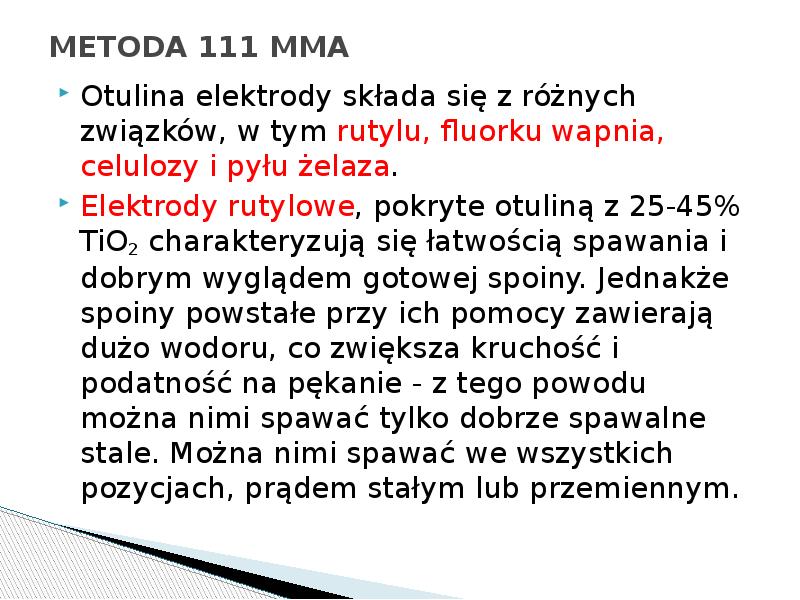

METODA 111 MMA Otulina elektrody składa się z różnych związków, w tym rutylu, fluorku wapnia, celulozy i pyłu żelaza. Elektrody rutylowe, pokryte otuliną z 25-45% TiO2 charakteryzują się łatwością spawania i dobrym wyglądem gotowej spoiny. Jednakże spoiny powstałe przy ich pomocy zawierają dużo wodoru, co zwiększa kruchość i podatność na pękanie - z tego powodu można nimi spawać tylko dobrze spawalne stale. Można nimi spawać we wszystkich pozycjach, prądem stałym lub przemiennym.

METODA 111 MMA Elektrody zawierające fluorek wapnia, czasem zwane zasadowymi lub niskowodorowymi są higroskopijne i wymagają przechowywania w suchych warunkach oraz suszenia przed użyciem. Mogą być stosowane we wszystkich pozycjach, przeważnie z użyciem prądu stałego (plus na elektrodzie). Spoiny wykonane tymi elektrodami są bardzo mocne, dlatego są stosowane do spawania grubych przekrojów w sztywnych konstrukcjach. Powierzchnia spoiny jest wypukła i szorstka.

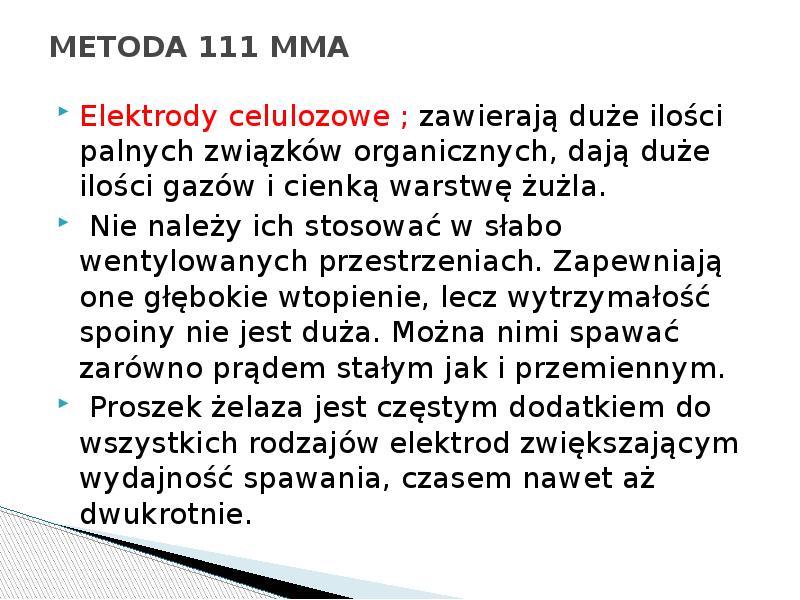

METODA 111 MMA Elektrody celulozowe ; zawierają duże ilości palnych związków organicznych, dają duże ilości gazów i cienką warstwę żużla. Nie należy ich stosować w słabo wentylowanych przestrzeniach. Zapewniają one głębokie wtopienie, lecz wytrzymałość spoiny nie jest duża. Można nimi spawać zarówno prądem stałym jak i przemiennym. Proszek żelaza jest częstym dodatkiem do wszystkich rodzajów elektrod zwiększającym wydajność spawania, czasem nawet aż dwukrotnie.

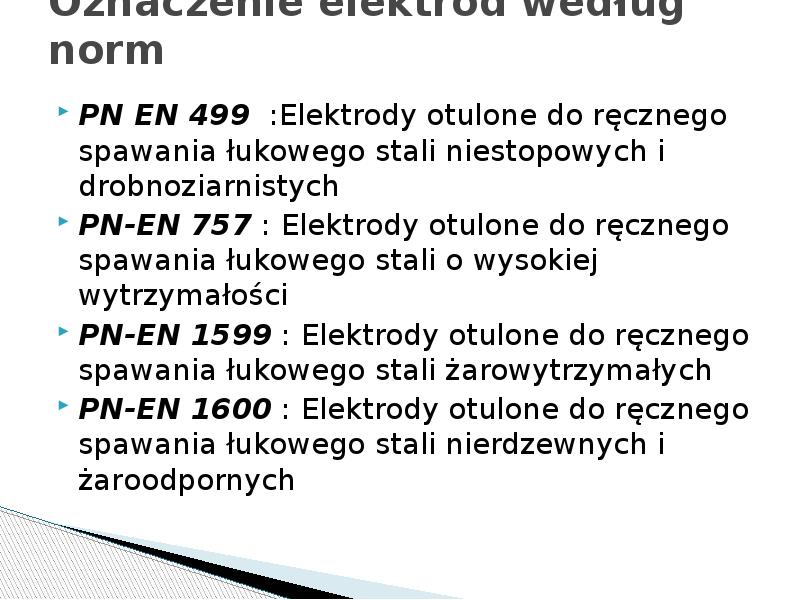

Oznaczenie elektrod według norm PN EN 499  :Elektrody otulone do ręcznego spawania łukowego stali niestopowych i drobnoziarnistych PN-EN 757 : Elektrody otulone do ręcznego spawania łukowego stali o wysokiej wytrzymałości PN-EN 1599 : Elektrody otulone do ręcznego spawania łukowego stali żarowytrzymałych PN-EN 1600 : Elektrody otulone do ręcznego spawania łukowego stali nierdzewnych i żaroodpornych

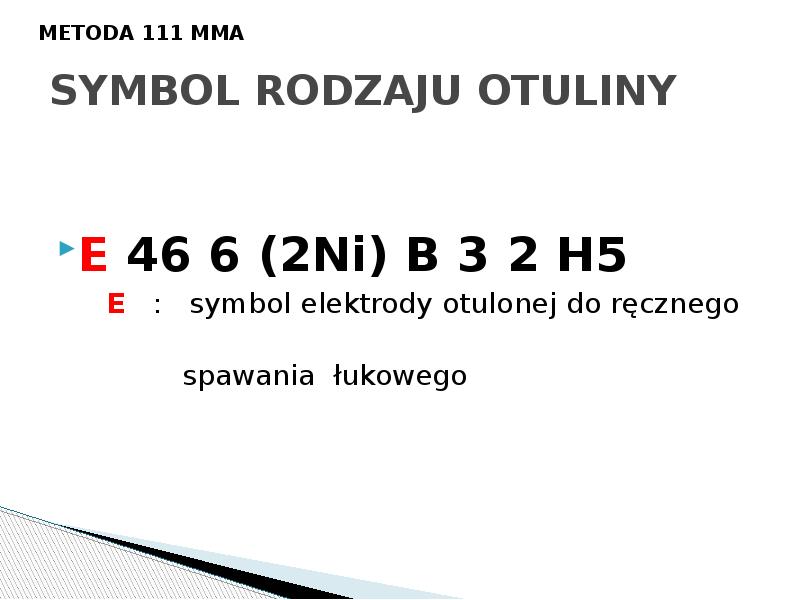

SYMBOL RODZAJU OTULINY E 46 6 (2Ni) B 3 2 H5 E  : symbol elektrody otulonej do ręcznego spawania łukowego

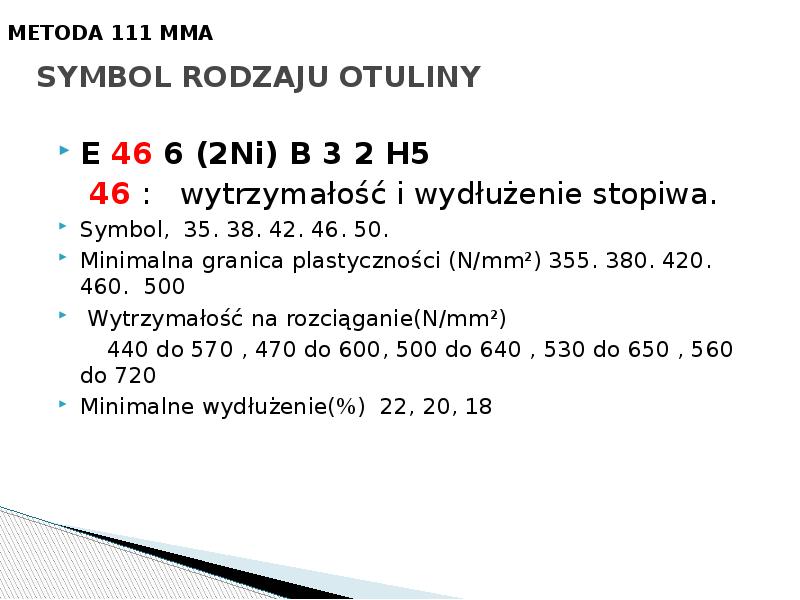

SYMBOL RODZAJU OTULINY E 46 6 (2Ni) B 3 2 H5 46 : wytrzymałość i wydłużenie stopiwa. Symbol, 35. 38. 42. 46. 50. Minimalna granica plastyczności (N/mm²) 355. 380. 420. 460. 500 Wytrzymałość na rozciąganie(N/mm²) 440 do 570 , 470 do 600, 500 do 640 , 530 do 650 , 560 do 720 Minimalne wydłużenie(%) 22, 20, 18

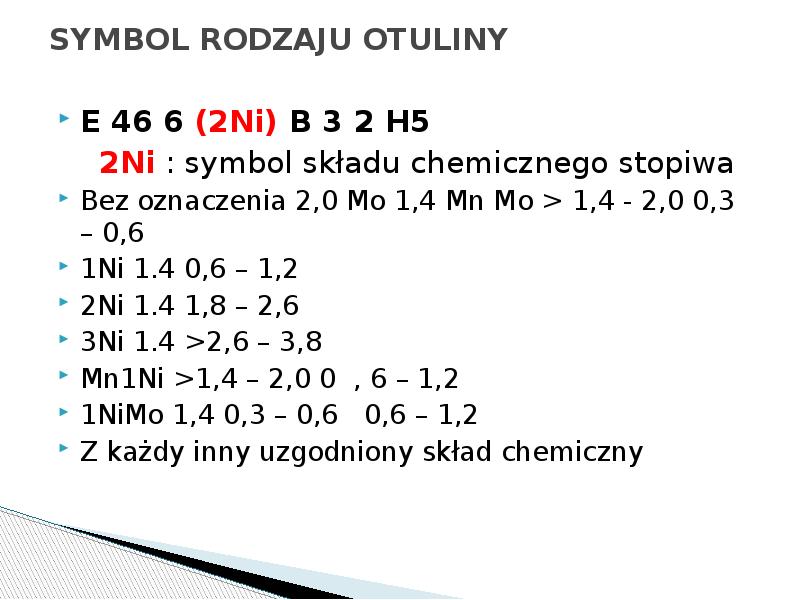

SYMBOL RODZAJU OTULINY E 46 6 (2Ni) B 3 2 H5 2Ni : symbol składu chemicznego stopiwa Bez oznaczenia 2,0 Mo 1,4 Mn Mo > 1,4 - 2,0 0,3 – 0,6 1Ni 1.4 0,6 – 1,2 2Ni 1.4 1,8 – 2,6 3Ni 1.4 >2,6 – 3,8 Mn1Ni >1,4 – 2,0 0 , 6 – 1,2 1NiMo 1,4 0,3 – 0,6 0,6 – 1,2 Z każdy inny uzgodniony skład chemiczny

SYMBOL RODZAJU OTULINY E 46 6 (2Ni) B 3 2 H5 B  : Symbol rodzaju otuliny A otulina kwaśna B otulina zasadowa C otulina celulozowa R otulina rutylowa RA otulina rutylowo-kwaśna RB otulina rutylowo-zasadowa RC otulina rutylowo-celulozowa RR otulina rutylowo-gruba

SYMBOL RODZAJU OTULINY E 46 6 (2Ni) B 3 2 H5 3 : Symbole uzysku stopiwa i rodzaju prądu spawania WYDAJNOŚĆ PRĄD 1 - ≤105 % przemienny i stały 2 - ≤105 % stały 3 - >105 ; ≤125 % przemienny i stały 4 - >105 ; ≤125 % stały 5 > 125 ; ≤160 % przemienny i stały 6 > 125 ; ≤180 % stały 7 > 160 % przemienny i stały 8 > 160 % stały

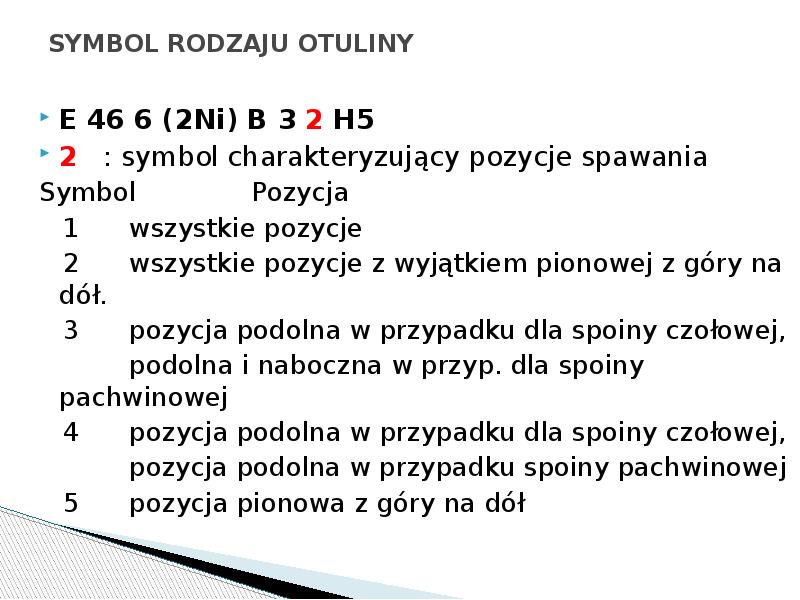

SYMBOL RODZAJU OTULINY E 46 6 (2Ni) B 3 2 H5 2  : symbol charakteryzujący pozycje spawania Symbol Pozycja 1 wszystkie pozycje 2 wszystkie pozycje z wyjątkiem pionowej z góry na dół. 3 pozycja podolna w przypadku dla spoiny czołowej, podolna i naboczna w przyp. dla spoiny pachwinowej 4 pozycja podolna w przypadku dla spoiny czołowej, pozycja podolna w przypadku spoiny pachwinowej 5 pozycja pionowa z góry na dół

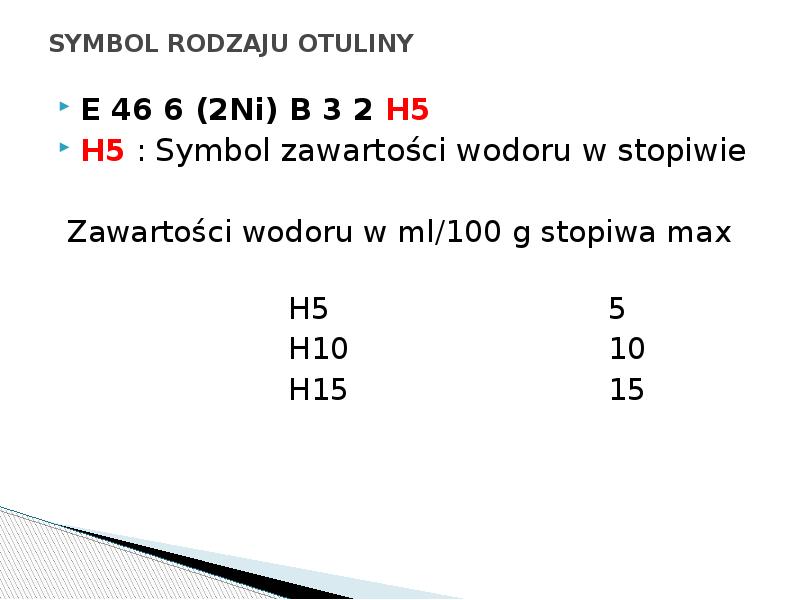

SYMBOL RODZAJU OTULINY E 46 6 (2Ni) B 3 2 H5 H5 : Symbol zawartości wodoru w stopiwie Zawartości wodoru w ml/100 g stopiwa max H5 5 H10 10 H15 15

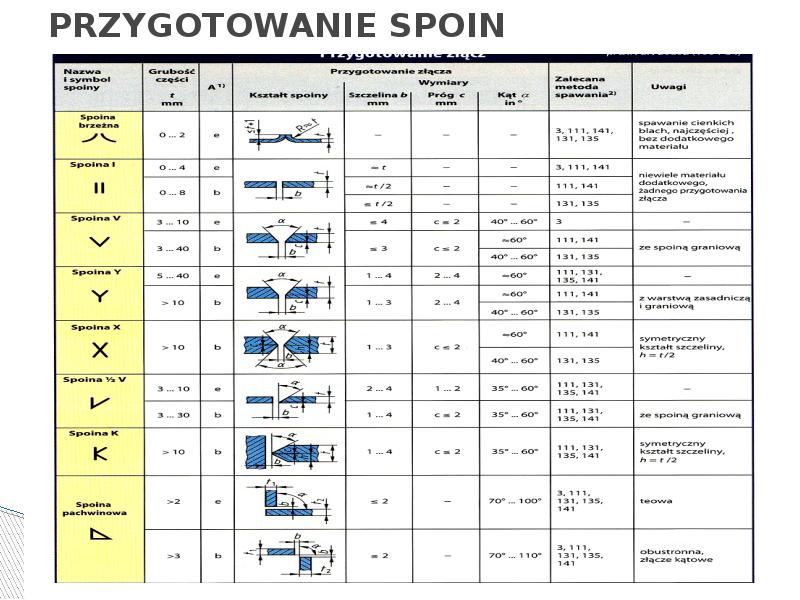

PRZYGOTOWANIE SPOIN

Oznaczenia egzaminu spawacza wg . PN-EN 287 lub PN-EN ISO 9606

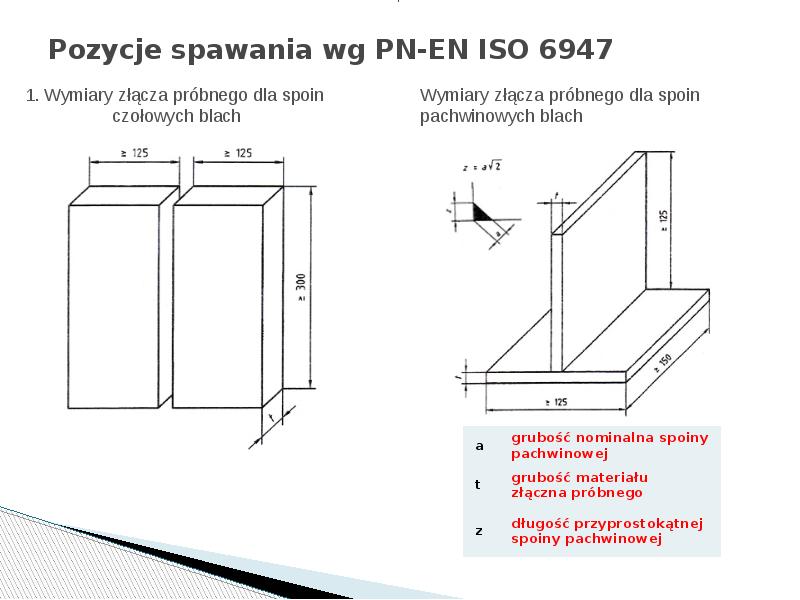

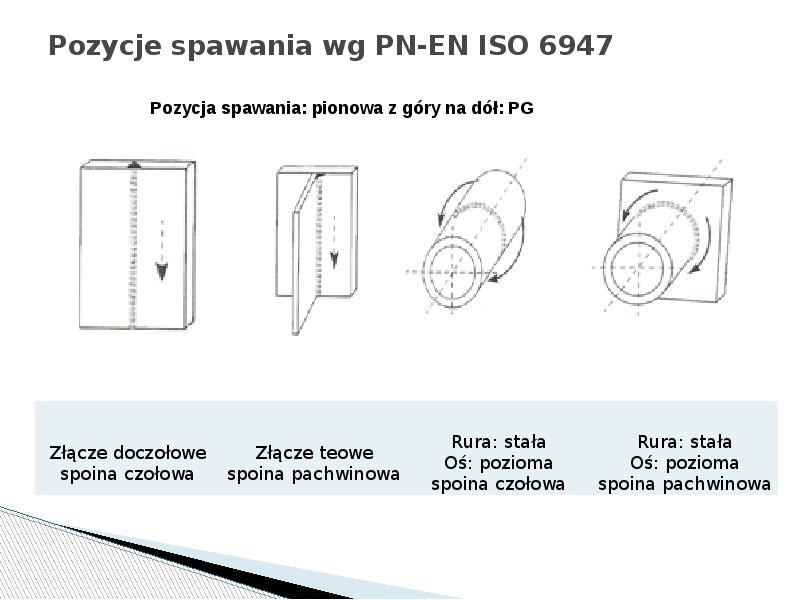

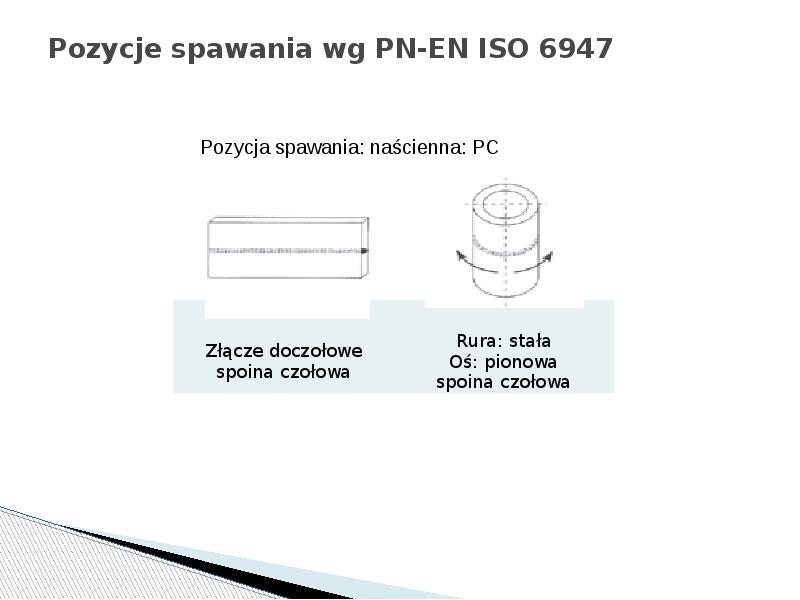

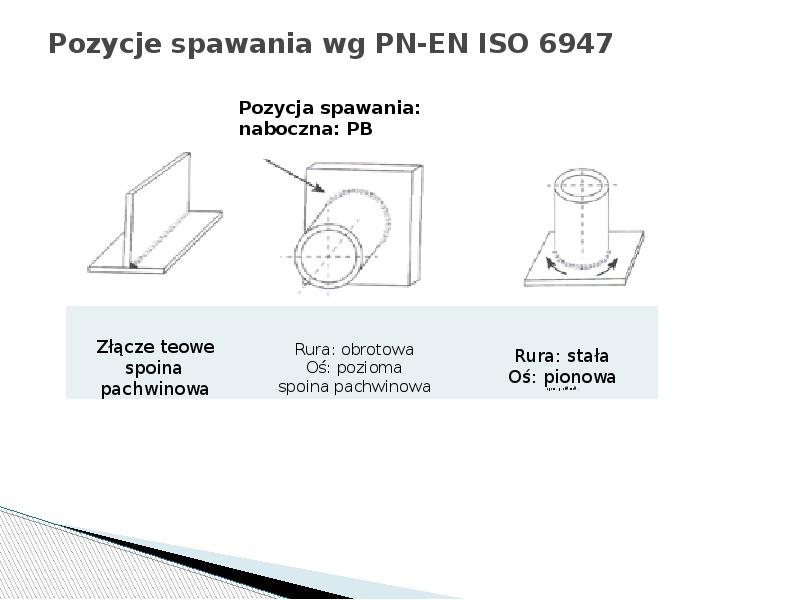

Pozycje spawania wg PN-EN ISO 6947

Pozycje spawania wg PN-EN ISO 6947

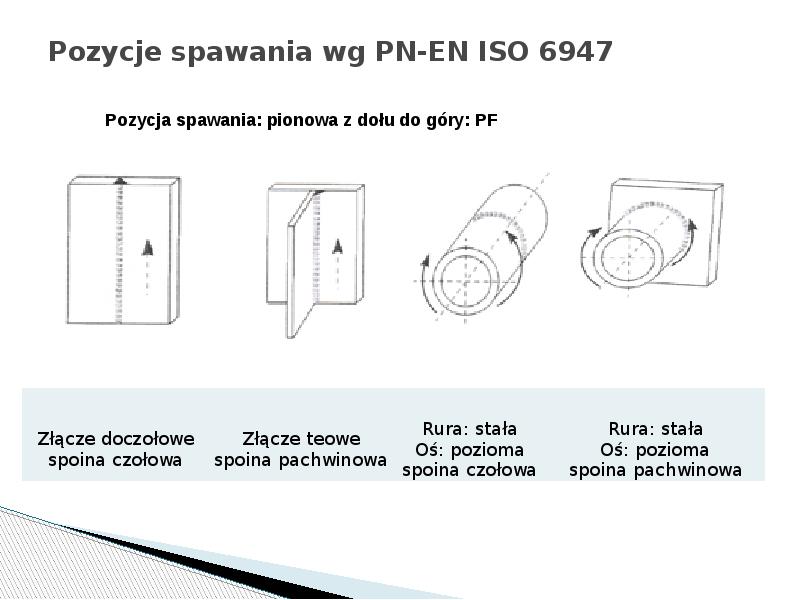

Pozycje spawania wg PN-EN ISO 6947

Pozycje spawania wg PN-EN ISO 6947

Pozycje spawania wg PN-EN ISO 6947

Pozycje spawania wg PN-EN ISO 6947

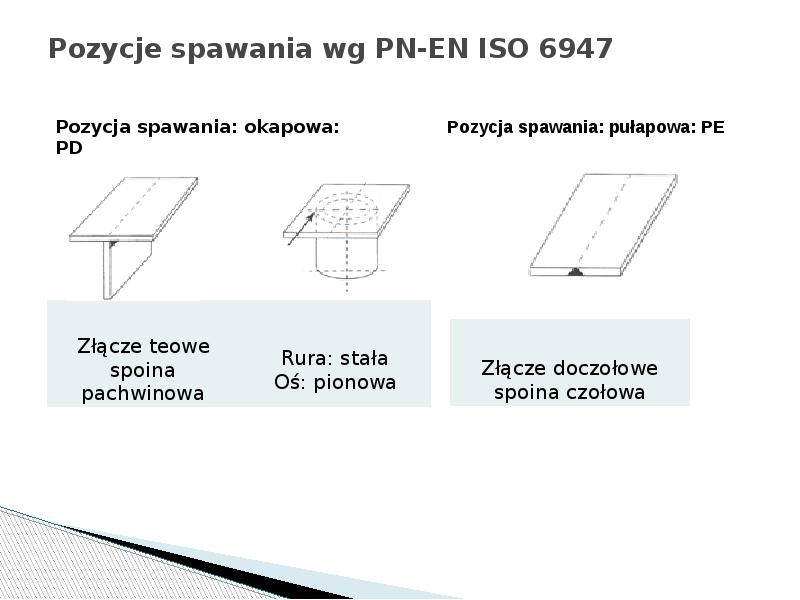

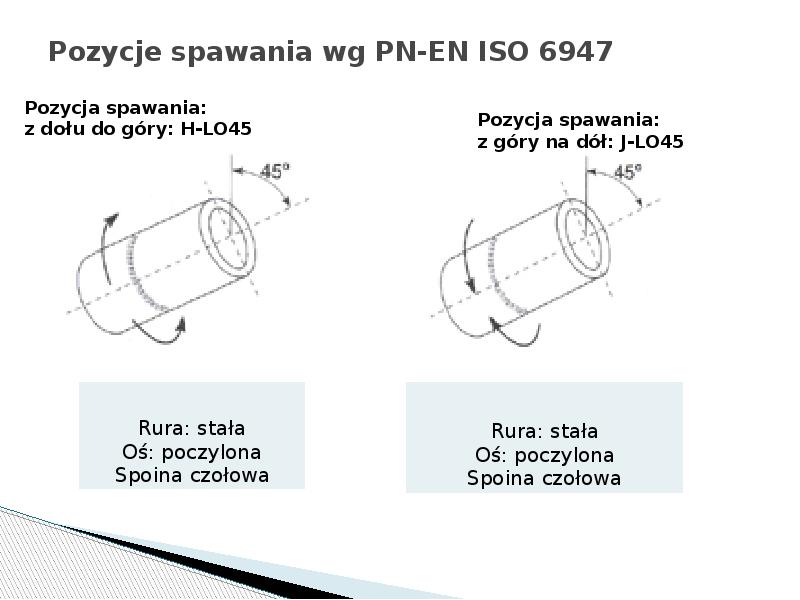

Pozycje spawania wg PN-EN ISO 6947

Pozycje spawania wg PN-EN ISO 6947

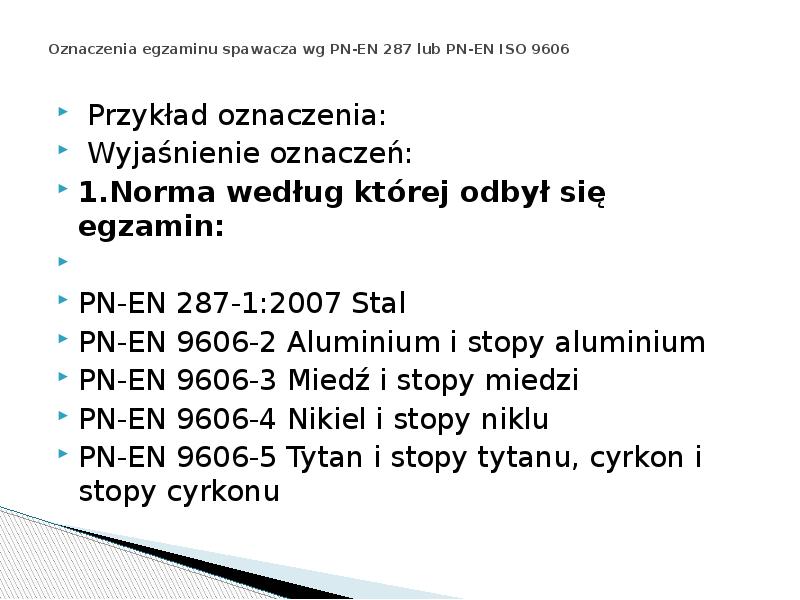

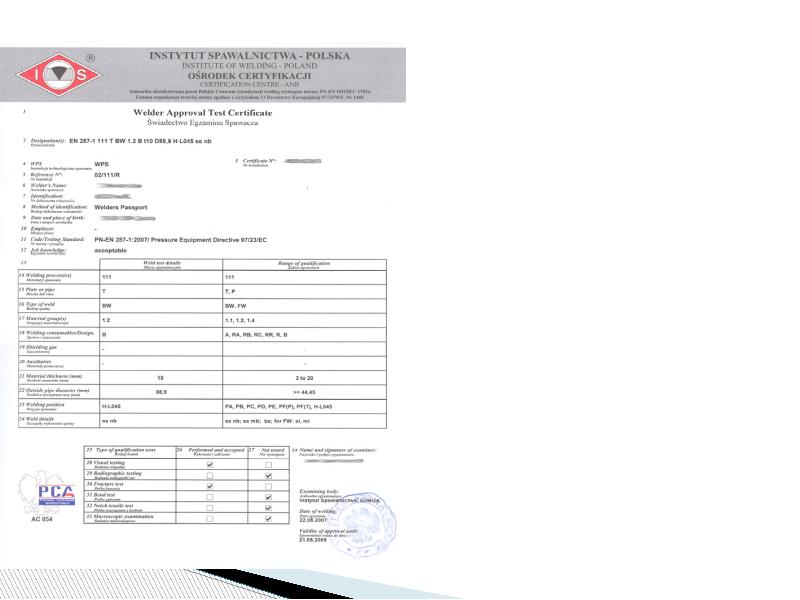

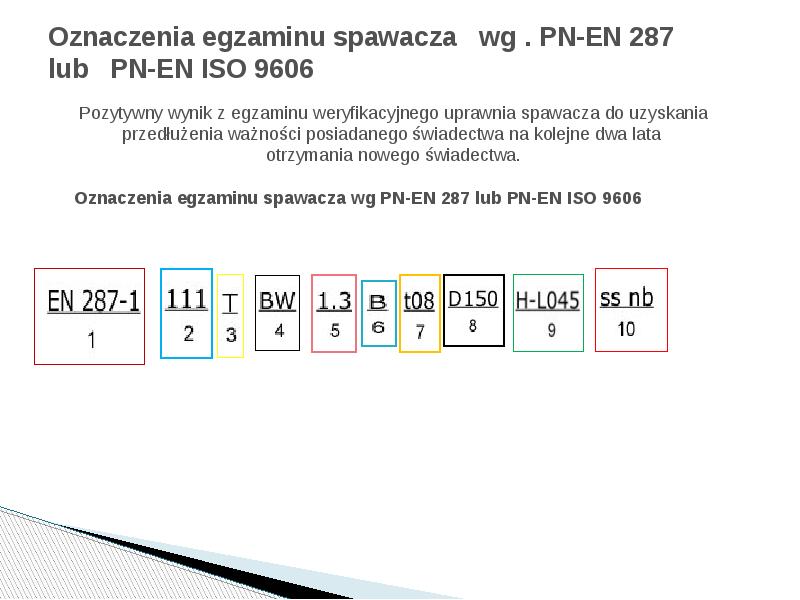

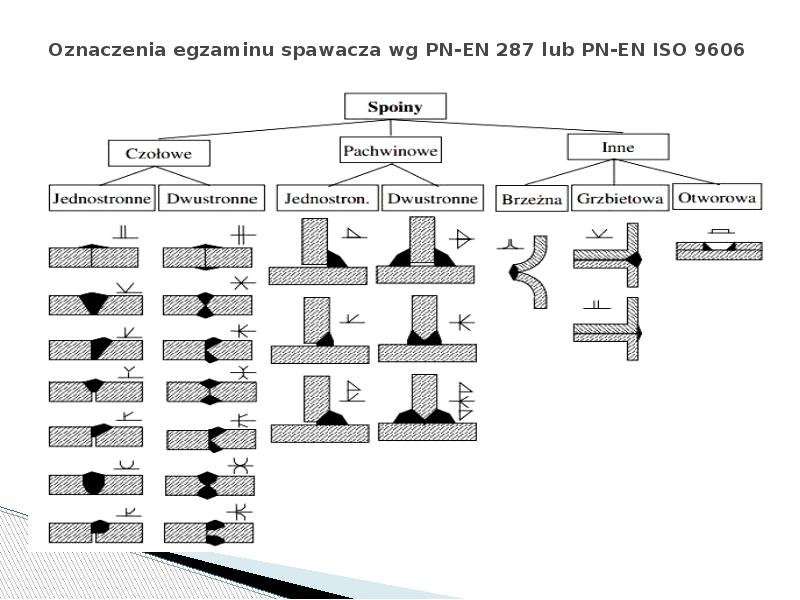

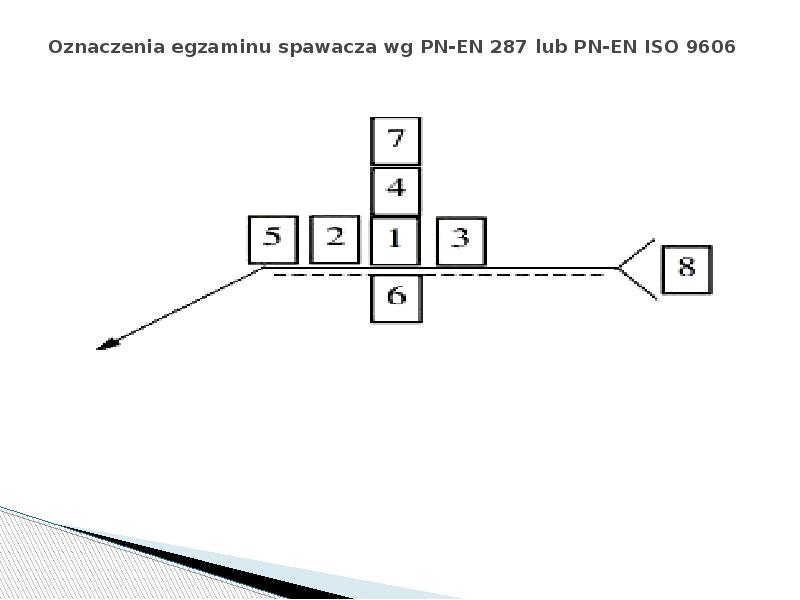

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606  Przykład oznaczenia:  Wyjaśnienie oznaczeń: 1.Norma według której odbył się egzamin:   PN-EN 287-1:2007 Stal PN-EN 9606-2 Aluminium i stopy aluminium PN-EN 9606-3 Miedź i stopy miedzi PN-EN 9606-4 Nikiel i stopy niklu PN-EN 9606-5 Tytan i stopy tytanu, cyrkon i stopy cyrkonu

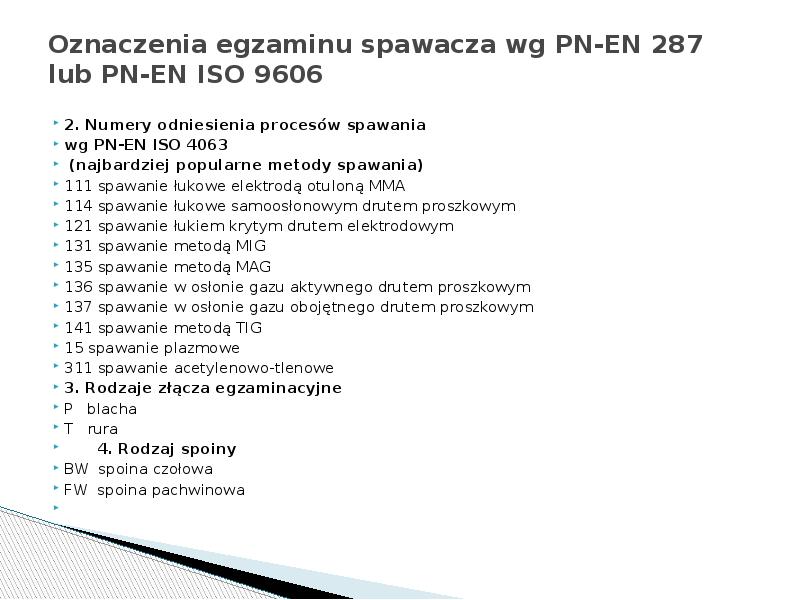

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606 2. Numery odniesienia procesów spawania wg PN-EN ISO 4063 (najbardziej popularne metody spawania) 111 spawanie łukowe elektrodą otuloną MMA 114 spawanie łukowe samoosłonowym drutem proszkowym 121 spawanie łukiem krytym drutem elektrodowym 131 spawanie metodą MIG 135 spawanie metodą MAG 136 spawanie w osłonie gazu aktywnego drutem proszkowym 137 spawanie w osłonie gazu obojętnego drutem proszkowym 141 spawanie metodą TIG 15 spawanie plazmowe 311 spawanie acetylenowo-tlenowe 3. Rodzaje złącza egzaminacyjne P   blacha T   rura 4. Rodzaj spoiny BW  spoina czołowa FW  spoina pachwinowa

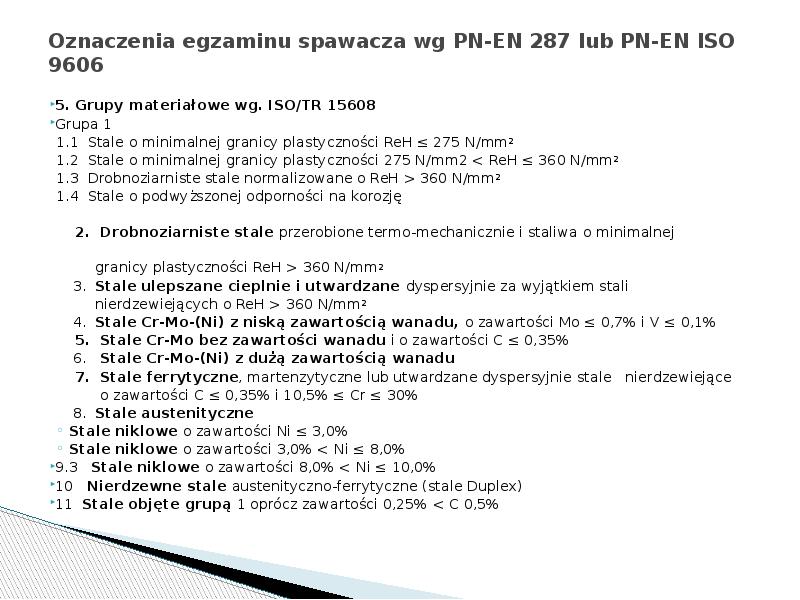

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606 5. Grupy materiałowe wg. ISO/TR 15608  Grupa 1  1.1 Stale o minimalnej granicy plastyczności ReH ≤ 275 N/mm2  1.2 Stale o minimalnej granicy plastyczności 275 N/mm2 < ReH ≤ 360 N/mm2  1.3 Drobnoziarniste stale normalizowane o ReH > 360 N/mm2  1.4 Stale o podwyższonej odporności na korozję   2. Drobnoziarniste stale przerobione termo-mechanicznie i staliwa o minimalnej granicy plastyczności ReH > 360 N/mm2  3. Stale ulepszane cieplnie i utwardzane dyspersyjnie za wyjątkiem stali nierdzewiejących o ReH > 360 N/mm2  4. Stale Cr-Mo-(Ni) z niską zawartością wanadu, o zawartości Mo ≤ 0,7% i V ≤ 0,1% 5. Stale Cr-Mo bez zawartości wanadu i o zawartości C ≤ 0,35% 6. Stale Cr-Mo-(Ni) z dużą zawartością wanadu 7. Stale ferrytyczne, martenzytyczne lub utwardzane dyspersyjnie stale nierdzewiejące o zawartości C ≤ 0,35% i 10,5% ≤ Cr ≤ 30% 8. Stale austenityczne Stale niklowe o zawartości Ni ≤ 3,0% Stale niklowe o zawartości 3,0% < Ni ≤ 8,0% 9.3 Stale niklowe o zawartości 8,0% < Ni ≤ 10,0% 10 Nierdzewne stale austenityczno-ferrytyczne (stale Duplex) 11 Stale objęte grupą 1 oprócz zawartości 0,25% < C 0,5%

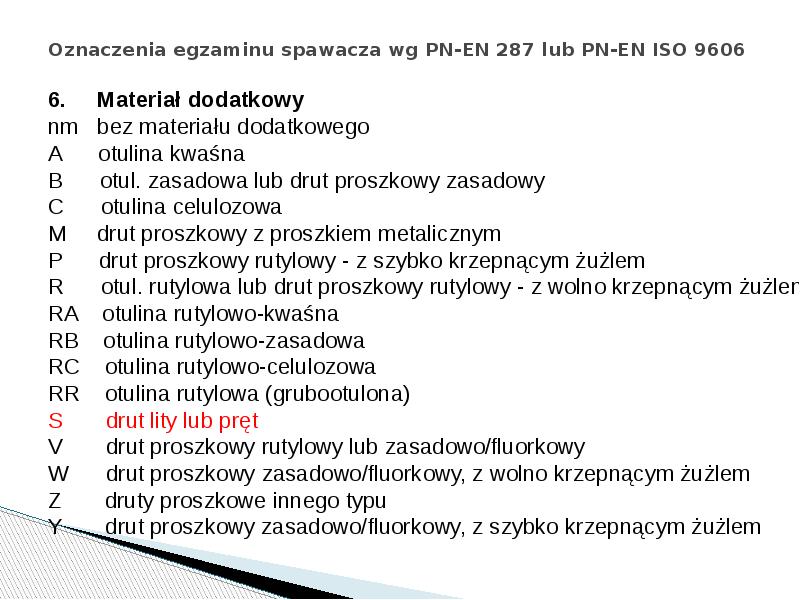

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606 6. Materiał dodatkowy nm bez materiału dodatkowego A otulina kwaśna B otul. zasadowa lub drut proszkowy zasadowy C otulina celulozowa M drut proszkowy z proszkiem metalicznym P drut proszkowy rutylowy - z szybko krzepnącym żużlem R otul. rutylowa lub drut proszkowy rutylowy - z wolno krzepnącym żużlem RA otulina rutylowo-kwaśna RB otulina rutylowo-zasadowa RC otulina rutylowo-celulozowa RR otulina rutylowa (grubootulona) S drut lity lub pręt V drut proszkowy rutylowy lub zasadowo/fluorkowy W drut proszkowy zasadowo/fluorkowy, z wolno krzepnącym żużlem Z druty proszkowe innego typu Y drut proszkowy zasadowo/fluorkowy, z szybko krzepnącym żużlem

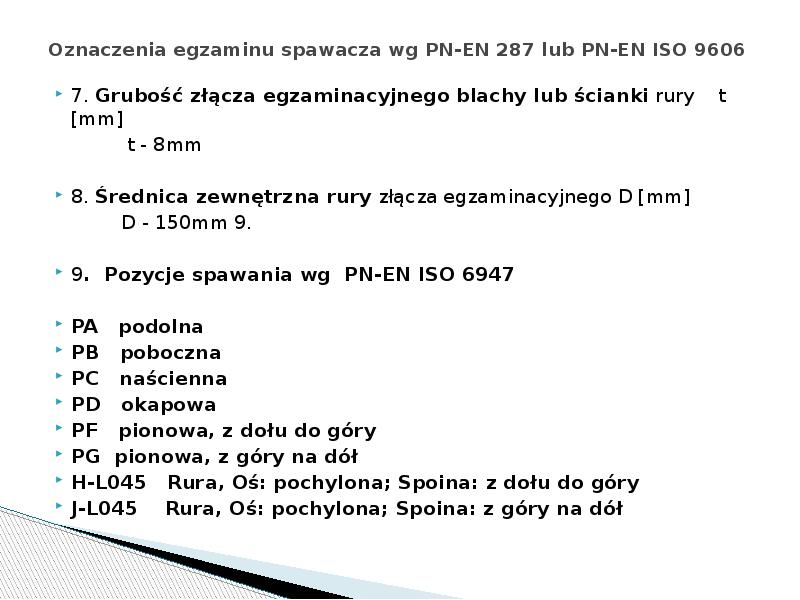

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606 7. Grubość złącza egzaminacyjnego blachy lub ścianki rury    t [mm]   t - 8mm   8. Średnica zewnętrzna rury złącza egzaminacyjnego D [mm]   D - 150mm 9.   9. Pozycje spawania wg  PN-EN ISO 6947   PA podolna PB poboczna PC naścienna PD okapowa PF pionowa, z dołu do góry PG pionowa, z góry na dół H-L045 Rura, Oś: pochylona; Spoina: z dołu do góry J-L045 Rura, Oś: pochylona; Spoina: z góry na dół

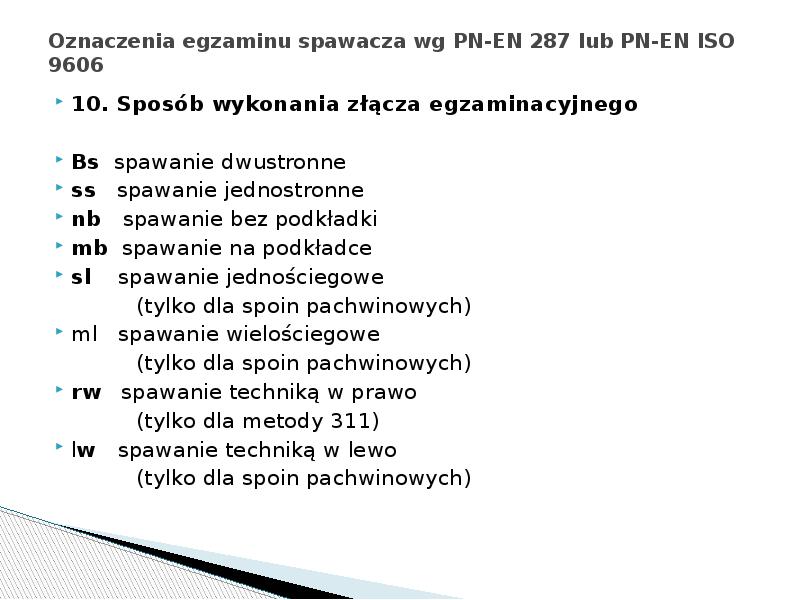

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606 10. Sposób wykonania złącza egzaminacyjnego Bs spawanie dwustronne ss spawanie jednostronne nb spawanie bez podkładki mb spawanie na podkładce sl spawanie jednościegowe (tylko dla spoin pachwinowych) ml spawanie wielościegowe (tylko dla spoin pachwinowych) rw spawanie techniką w prawo (tylko dla metody 311) lw spawanie techniką w lewo (tylko dla spoin pachwinowych)

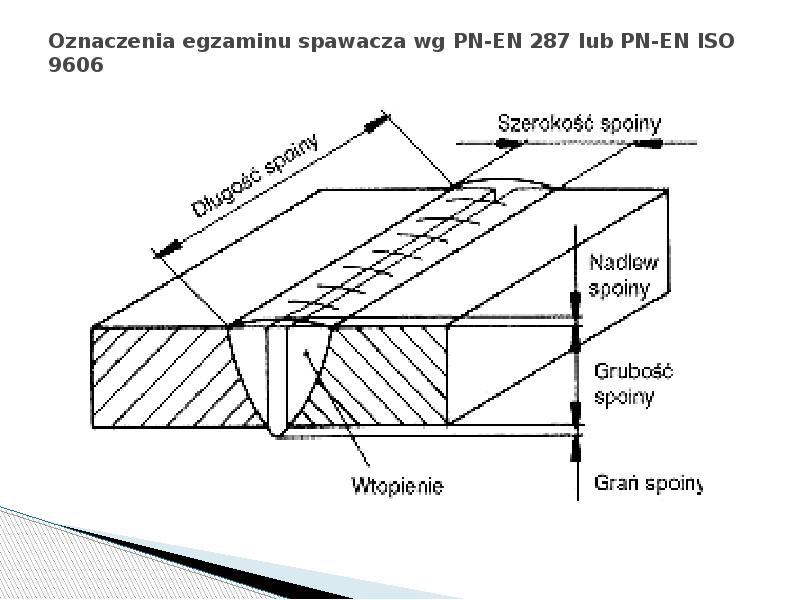

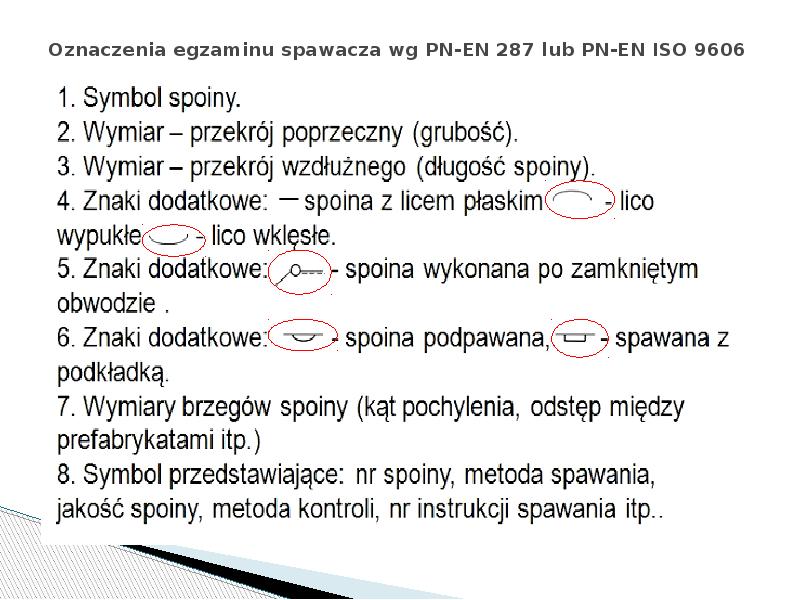

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606

Oznaczenia egzaminu spawacza wg PN-EN 287 lub PN-EN ISO 9606

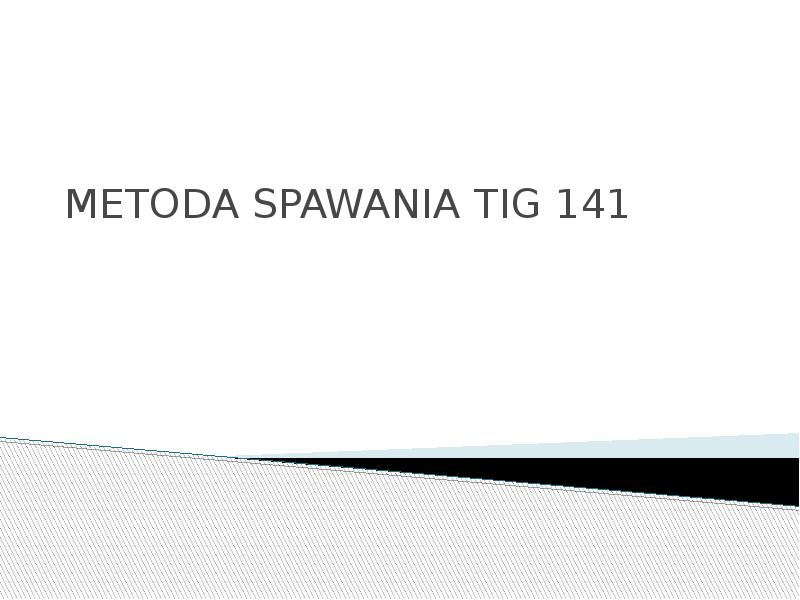

METODA SPAWANIA TIG 141

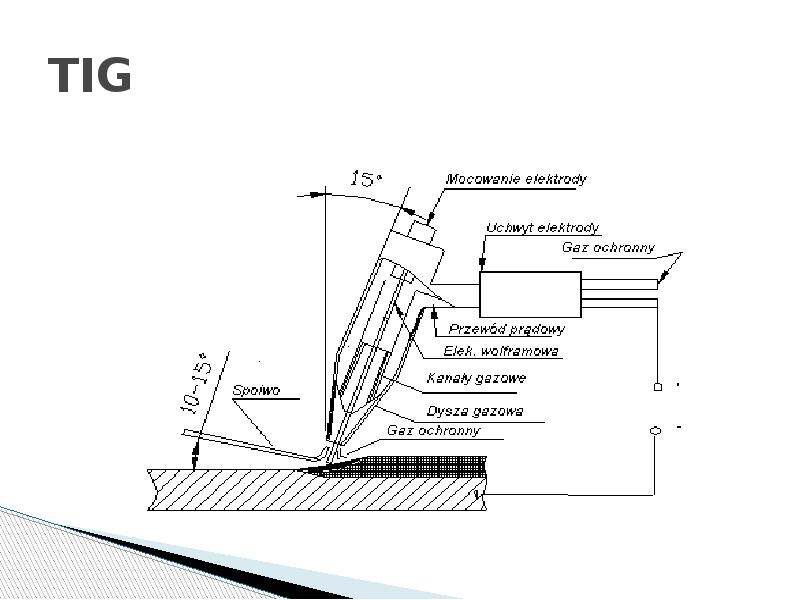

TIG 141 Spawanie metoda TIG (Tungsten Inert Gas) jest metodą spawania nietopliwą elektrodą wolframową w osłonie gazów obojętnych np. argon lub hel. TIG to technika zapewniająca wysoką jakość, ale kosztem niewielkiej prędkości spawania.

TIG

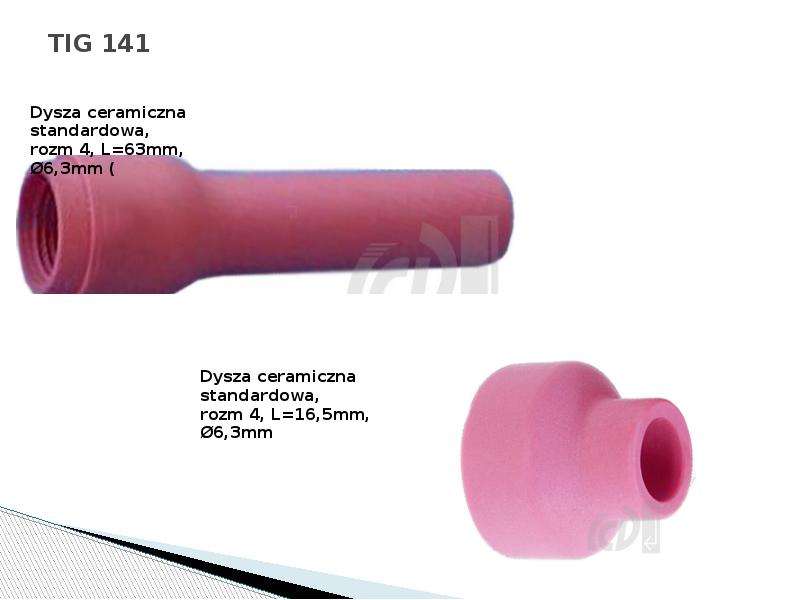

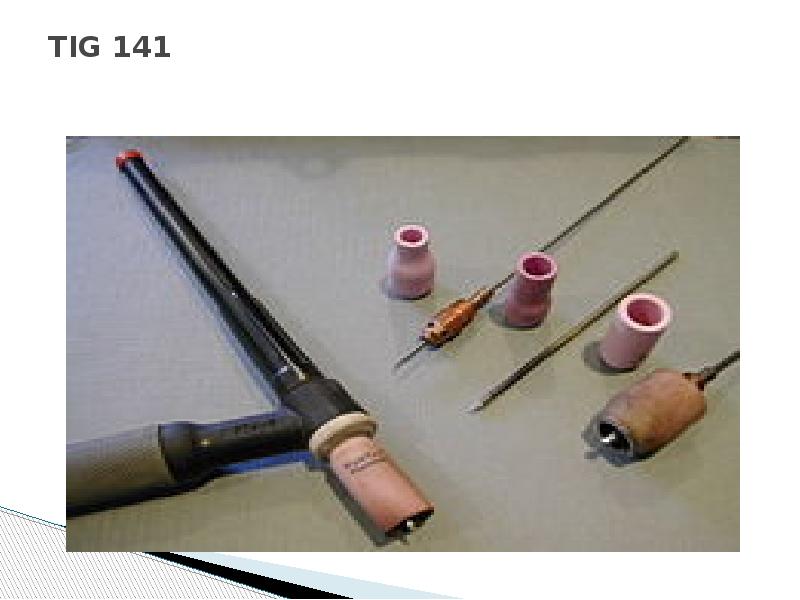

TIG 141

TIG 141

TIG 141 Podczas spawania metodą TIG –elektroda nie topi się, a jedynie działa jako przewodnik prądu i podtrzymuje łuk. Rozgrzana elektroda wolframowa i stopiona końcówka metalu wypełniającego są chronione przed atmosferą przez strumień gazu obojętnego. Zazwyczaj używany jest argon, ale zastosowanie mieszaniny argonu z helem, lub argonu z wodorem przynosi korzyści produkcyjne.

TIG 141 Elektroda nie stapia się, a spawacz utrzymuje stałą długość łuku. Wartość natężenia prądu jest nastawiana na źródle prądu. Spoiwo zwykle jest dostępne w postaci drutu o długości 1m. Doprowadza się je w miarę potrzeby do przedniego brzegu jeziorka. Jeziorko jest osłaniane przez gaz obojętny wypierający powietrze z obszaru łuku. Jako gaz ochronny najczęściej stosowany jest argon.

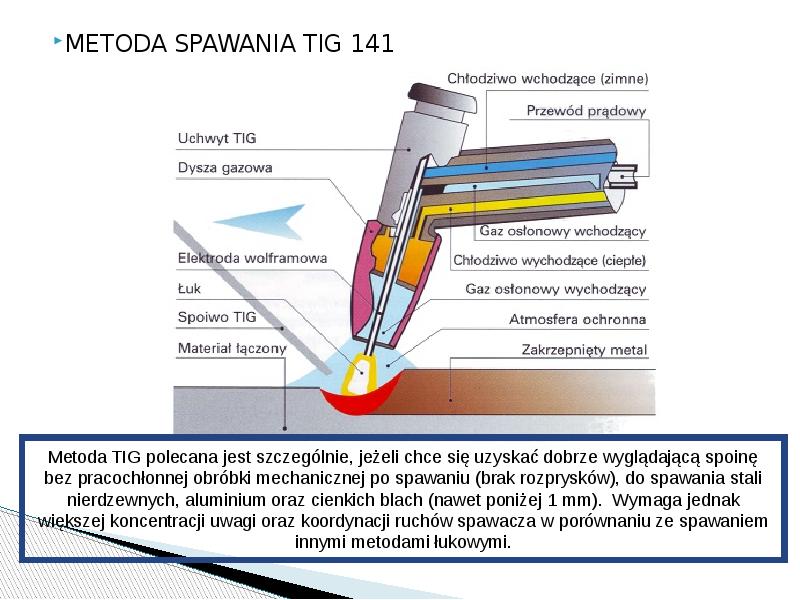

METODA SPAWANIA TIG 141

TIG 141 Gazy osłonowe chronią obszar spawania przed gazami atmosferycznymi, takimi jak tlen, azot i para wodna. W zależności od rodzaju spawanych materiałów, gazy atmosferyczne mogą obniżać jakość spoiny lub utrudniać proces spawania.

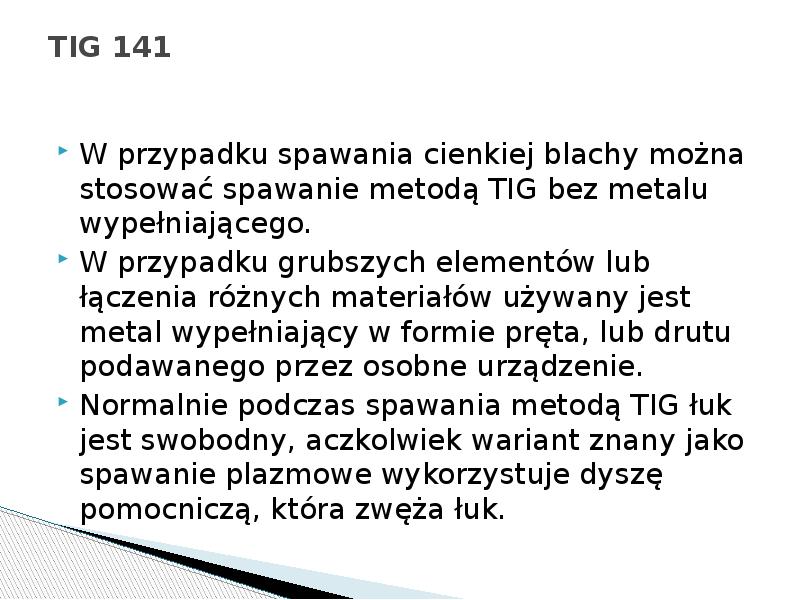

TIG 141 W przypadku spawania cienkiej blachy można stosować spawanie metodą TIG bez metalu wypełniającego. W przypadku grubszych elementów lub łączenia różnych materiałów używany jest metal wypełniający w formie pręta, lub drutu podawanego przez osobne urządzenie. Normalnie podczas spawania metodą TIG łuk jest swobodny, aczkolwiek wariant znany jako spawanie plazmowe wykorzystuje dyszę pomocniczą, która zwęża łuk.

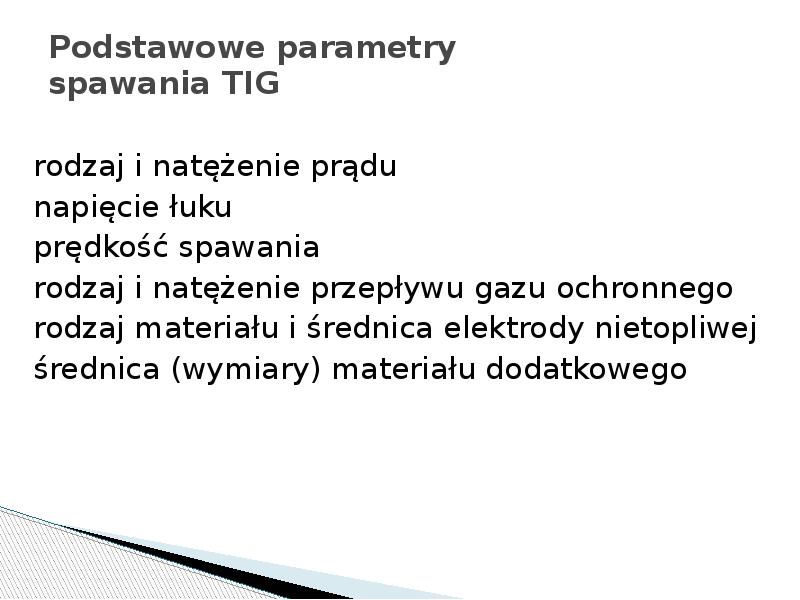

Podstawowe parametry spawania TIG rodzaj i natężenie prądu napięcie łuku prędkość spawania rodzaj i natężenie przepływu gazu ochronnego rodzaj materiału i średnica elektrody nietopliwej średnica (wymiary) materiału dodatkowego

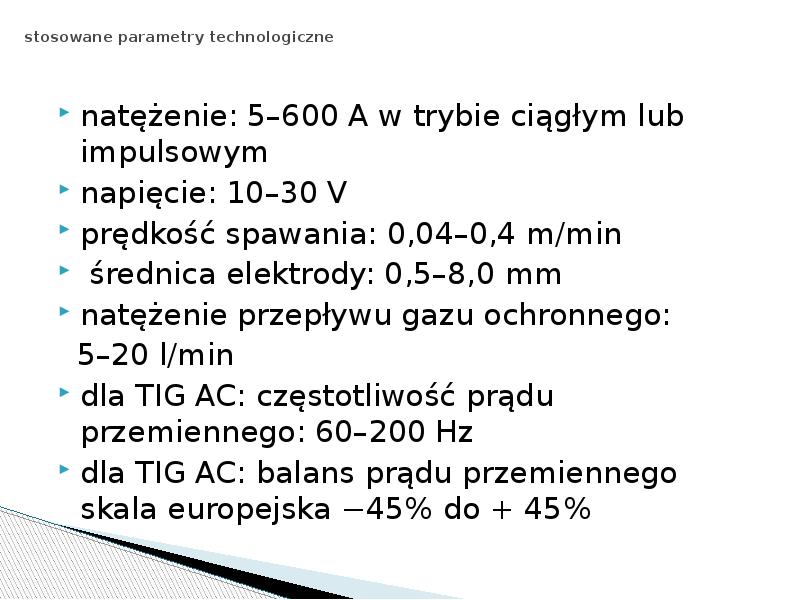

stosowane parametry technologiczne natężenie: 5–600 A w trybie ciągłym lub impulsowym napięcie: 10–30 V prędkość spawania: 0,04–0,4 m/min średnica elektrody: 0,5–8,0 mm natężenie przepływu gazu ochronnego: 5–20 l/min dla TIG AC: częstotliwość prądu przemiennego: 60–200 Hz dla TIG AC: balans prądu przemiennego skala europejska −45% do + 45%

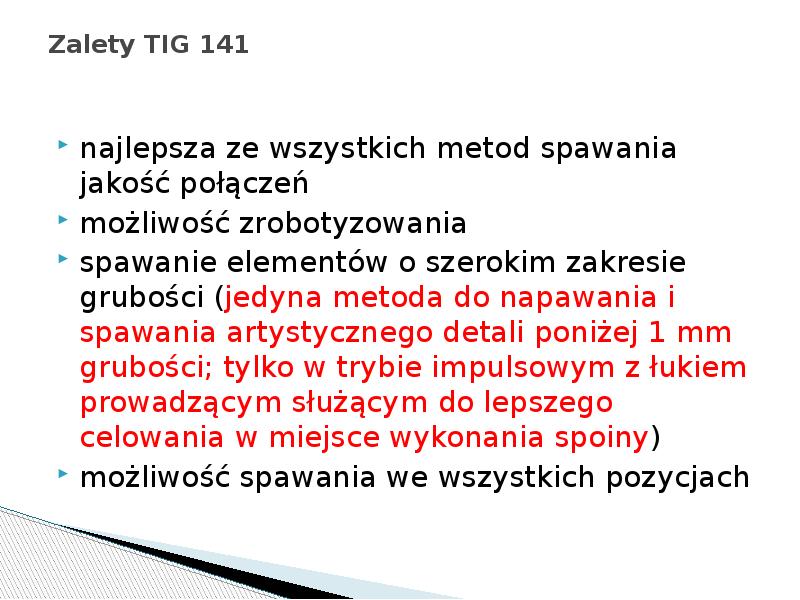

Zalety TIG 141 najlepsza ze wszystkich metod spawania jakość połączeń możliwość zrobotyzowania spawanie elementów o szerokim zakresie grubości (jedyna metoda do napawania i spawania artystycznego detali poniżej 1 mm grubości; tylko w trybie impulsowym z łukiem prowadzącym służącym do lepszego celowania w miejsce wykonania spoiny) możliwość spawania we wszystkich pozycjach

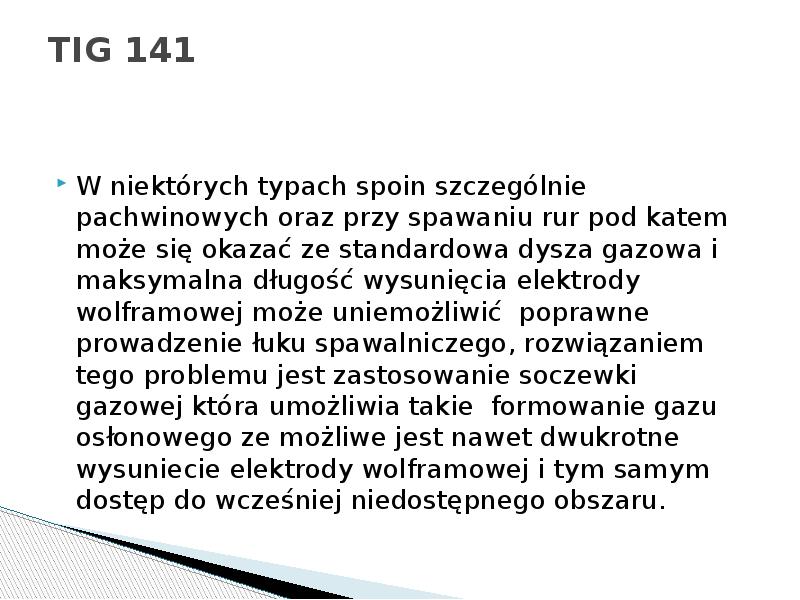

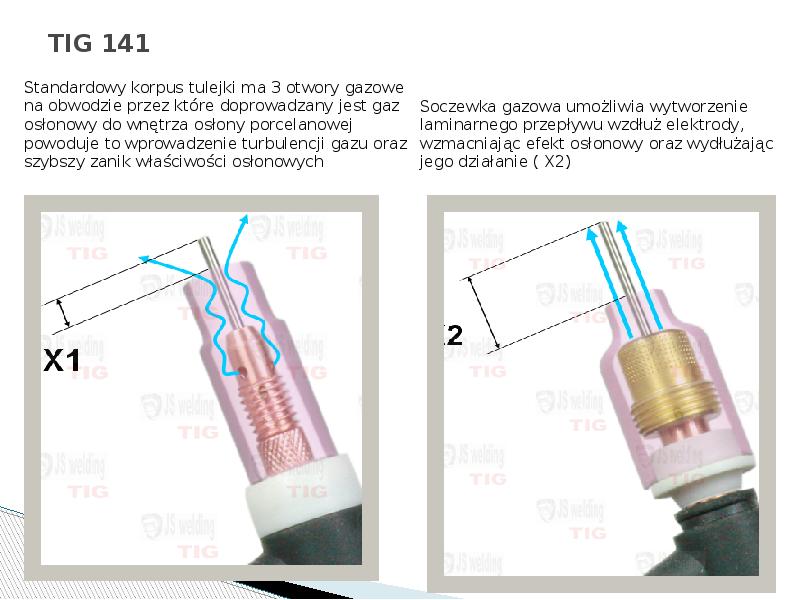

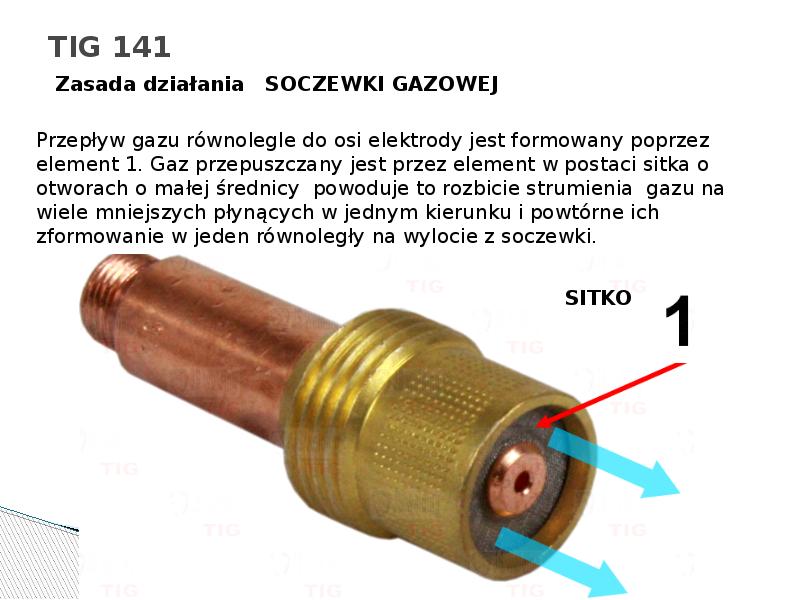

TIG 141 W niektórych typach spoin szczególnie pachwinowych oraz przy spawaniu rur pod katem może się okazać ze standardowa dysza gazowa i maksymalna długość wysunięcia elektrody wolframowej może uniemożliwić  poprawne prowadzenie łuku spawalniczego, rozwiązaniem tego problemu jest zastosowanie soczewki gazowej która umożliwia takie  formowanie gazu osłonowego ze możliwe jest nawet dwukrotne wysuniecie elektrody wolframowej i tym samym dostęp do wcześniej niedostępnego obszaru.

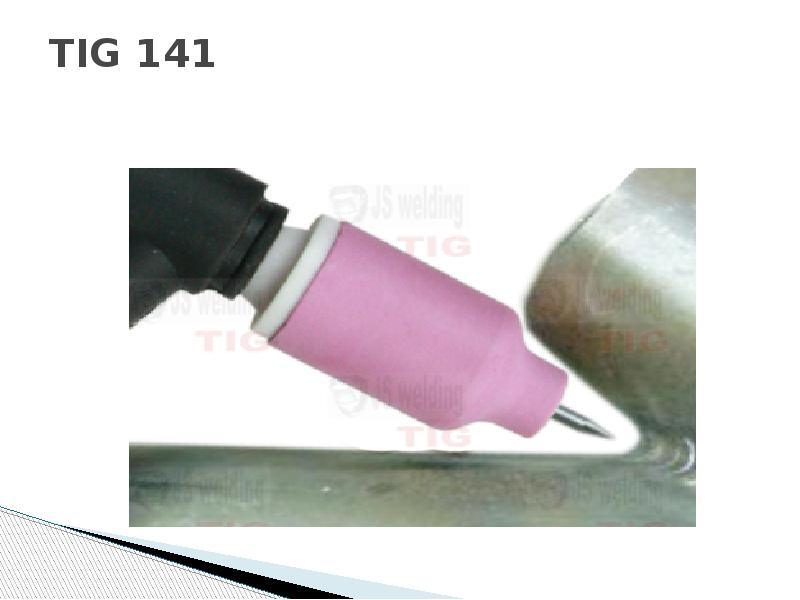

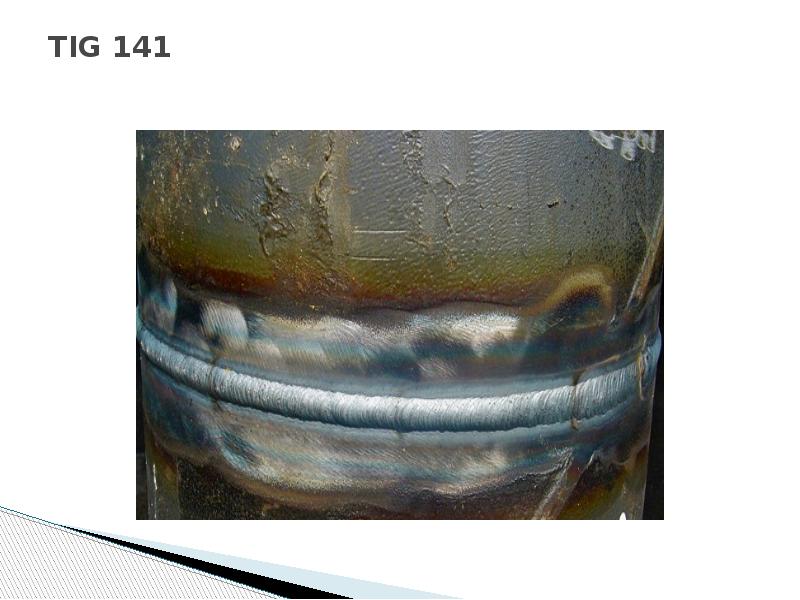

TIG 141

TIG 141

TIG 141

Wady TIG 141 mała wydajność w przypadku spawania ręcznego (w praktyce rekompensowana jakością spoin) konieczność stosowania dodatkowej osłony przed wiatrem przy spawaniu w przestrzeni otwartej

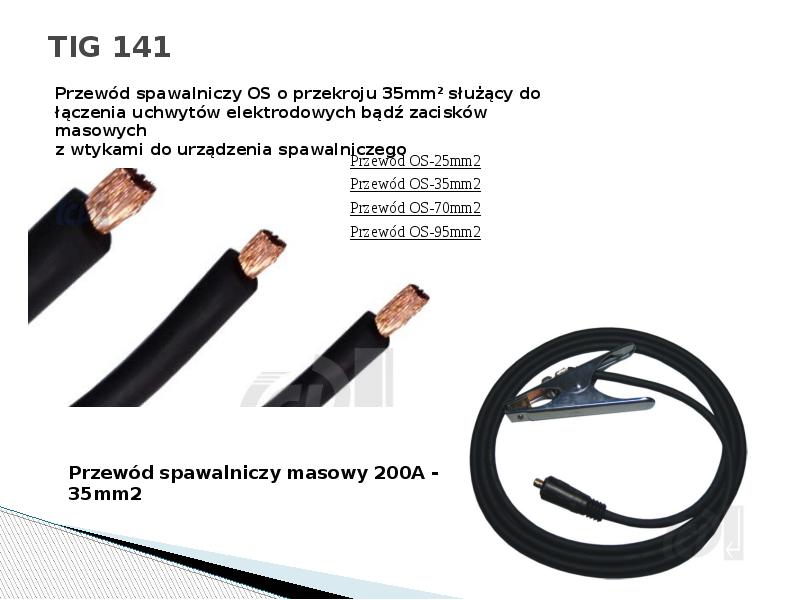

TIG 141

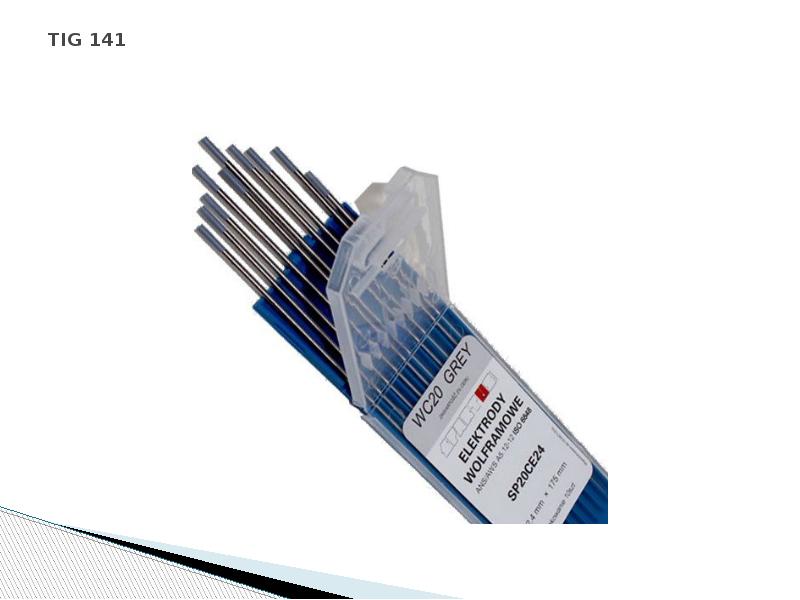

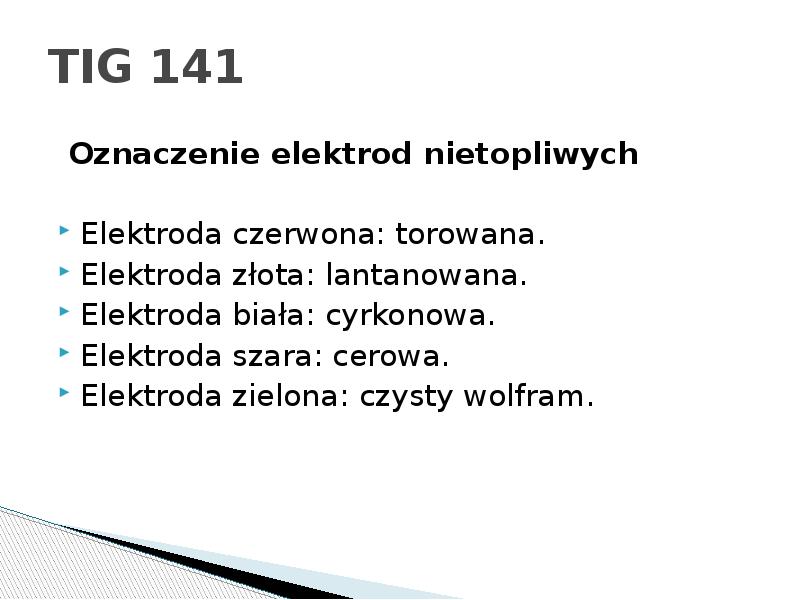

TIG 141 Oznaczenie elektrod nietopliwych Elektroda czerwona: torowana. Elektroda złota: lantanowana. Elektroda biała: cyrkonowa. Elektroda szara: cerowa. Elektroda zielona: czysty wolfram.

TIG 141

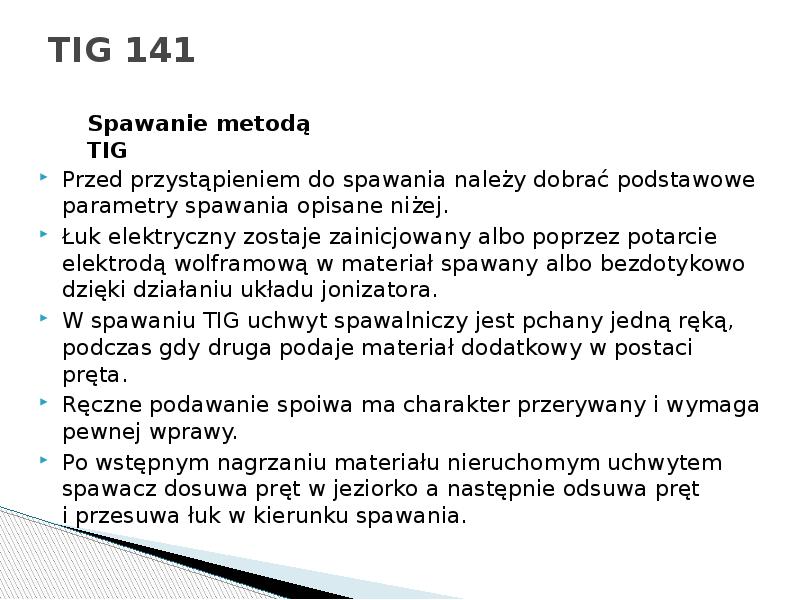

TIG 141 Przed przystąpieniem do spawania należy dobrać podstawowe parametry spawania opisane niżej. Łuk elektryczny zostaje zainicjowany albo poprzez potarcie elektrodą wolframową w materiał spawany albo bezdotykowo dzięki działaniu układu jonizatora. W spawaniu TIG uchwyt spawalniczy jest pchany jedną ręką, podczas gdy druga podaje materiał dodatkowy w postaci pręta.  Ręczne podawanie spoiwa ma charakter przerywany i wymaga pewnej wprawy. Po wstępnym nagrzaniu materiału nieruchomym uchwytem spawacz dosuwa pręt w jeziorko a następnie odsuwa pręt i przesuwa łuk w kierunku spawania.

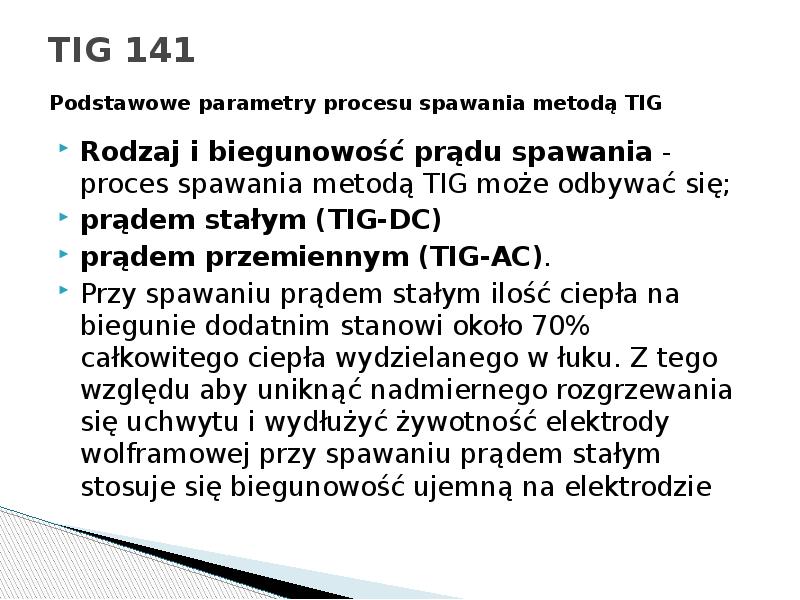

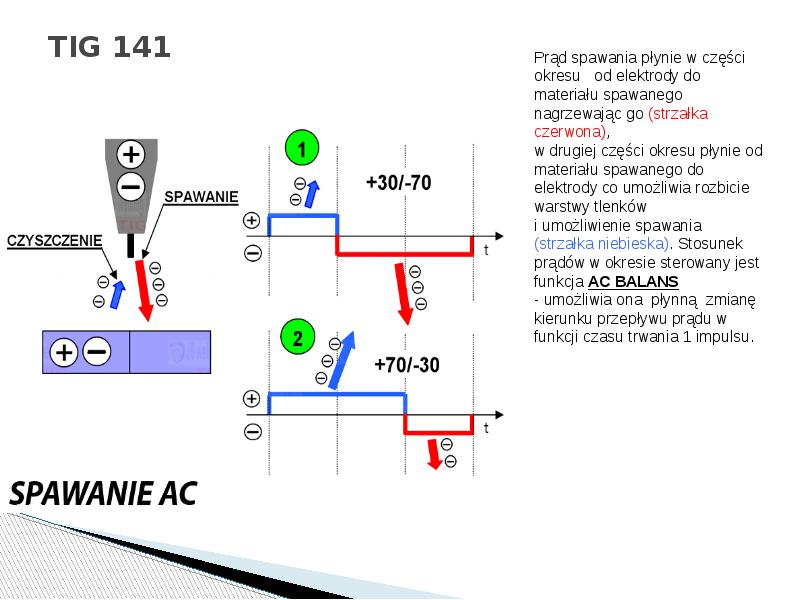

TIG 141 Rodzaj i biegunowość prądu spawania - proces spawania metodą TIG może odbywać się; prądem stałym (TIG-DC) prądem przemiennym (TIG-AC). Przy spawaniu prądem stałym ilość ciepła na biegunie dodatnim stanowi około 70% całkowitego ciepła wydzielanego w łuku. Z tego względu aby uniknąć nadmiernego rozgrzewania się uchwytu i wydłużyć żywotność elektrody wolframowej przy spawaniu prądem stałym stosuje się biegunowość ujemną na elektrodzie

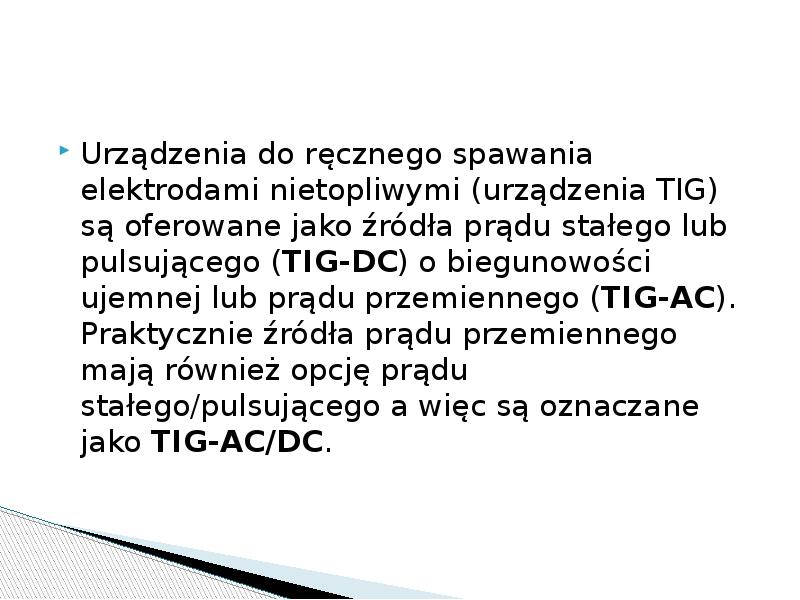

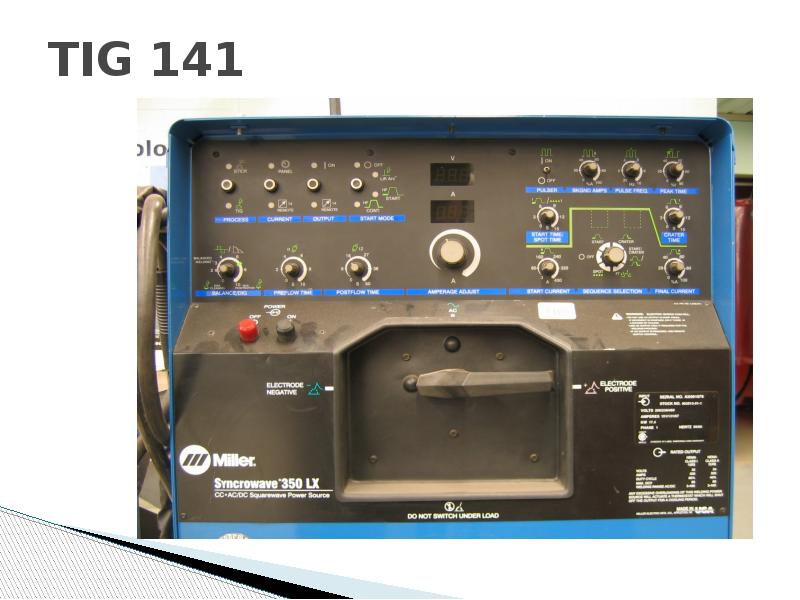

Urządzenia do ręcznego spawania elektrodami nietopliwymi (urządzenia TIG) są oferowane jako źródła prądu stałego lub pulsującego (TIG-DC) o biegunowości ujemnej lub prądu przemiennego (TIG-AC). Praktycznie źródła prądu przemiennego mają również opcję prądu stałego/pulsującego a więc są oznaczane jako TIG-AC/DC.

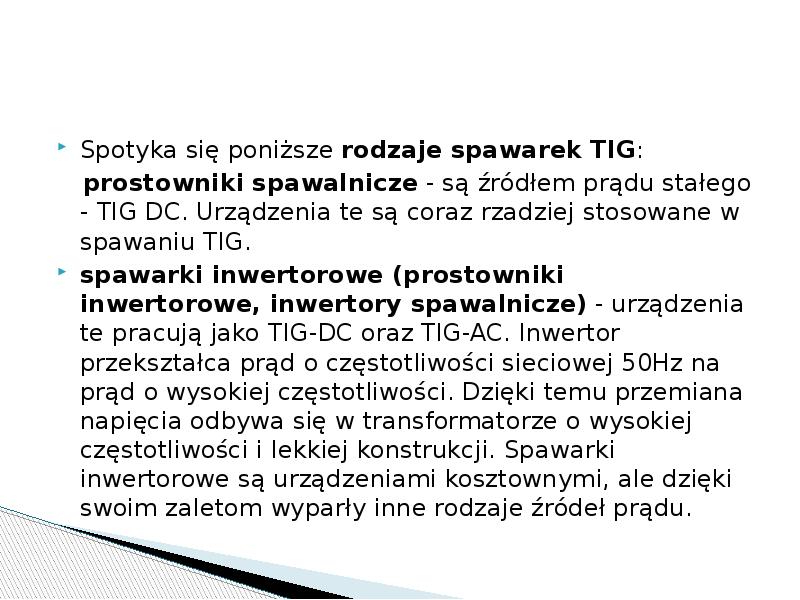

Spotyka się poniższe rodzaje spawarek TIG: prostowniki spawalnicze - są źródłem prądu stałego - TIG DC. Urządzenia te są coraz rzadziej stosowane w spawaniu TIG. spawarki inwertorowe (prostowniki inwertorowe, inwertory spawalnicze) - urządzenia te pracują jako TIG-DC oraz TIG-AC. Inwertor przekształca prąd o częstotliwości sieciowej 50Hz na prąd o wysokiej częstotliwości. Dzięki temu przemiana napięcia odbywa się w transformatorze o wysokiej częstotliwości i lekkiej konstrukcji. Spawarki inwertorowe są urządzeniami kosztownymi, ale dzięki swoim zaletom wyparły inne rodzaje źródeł prądu.

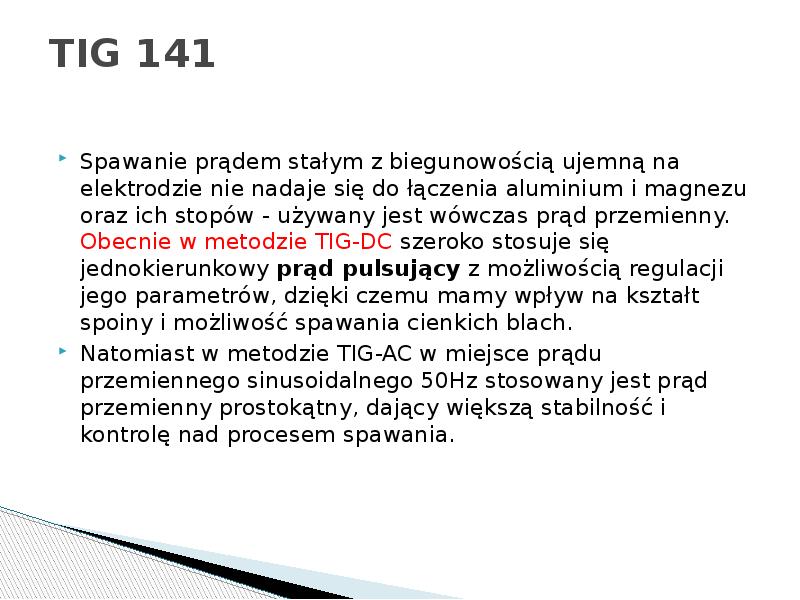

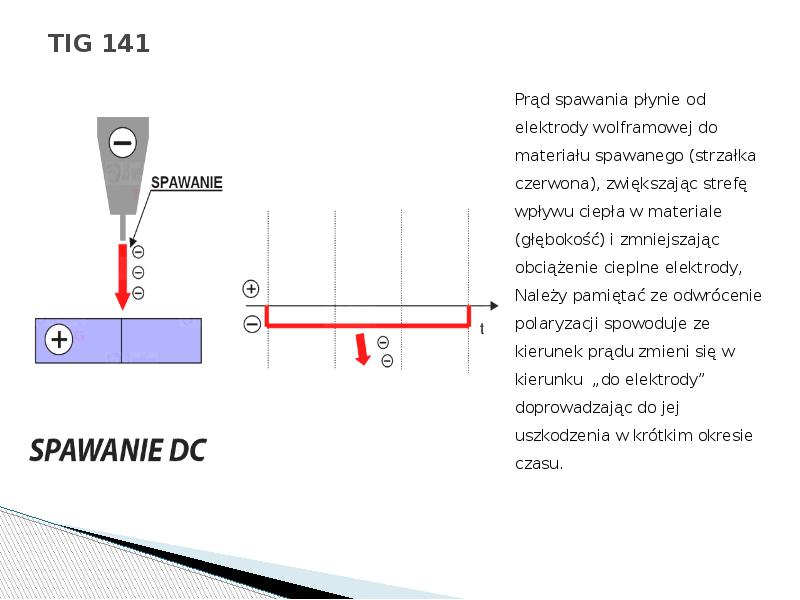

TIG 141 Spawanie prądem stałym z biegunowością ujemną na elektrodzie nie nadaje się do łączenia aluminium i magnezu oraz ich stopów - używany jest wówczas prąd przemienny. Obecnie w metodzie TIG-DC szeroko stosuje się jednokierunkowy prąd pulsujący z możliwością regulacji jego parametrów, dzięki czemu mamy wpływ na kształt spoiny i możliwość spawania cienkich blach. Natomiast w metodzie TIG-AC w miejsce prądu przemiennego sinusoidalnego 50Hz stosowany jest prąd przemienny prostokątny, dający większą stabilność i kontrolę nad procesem spawania.

TIG 141

TIG 141

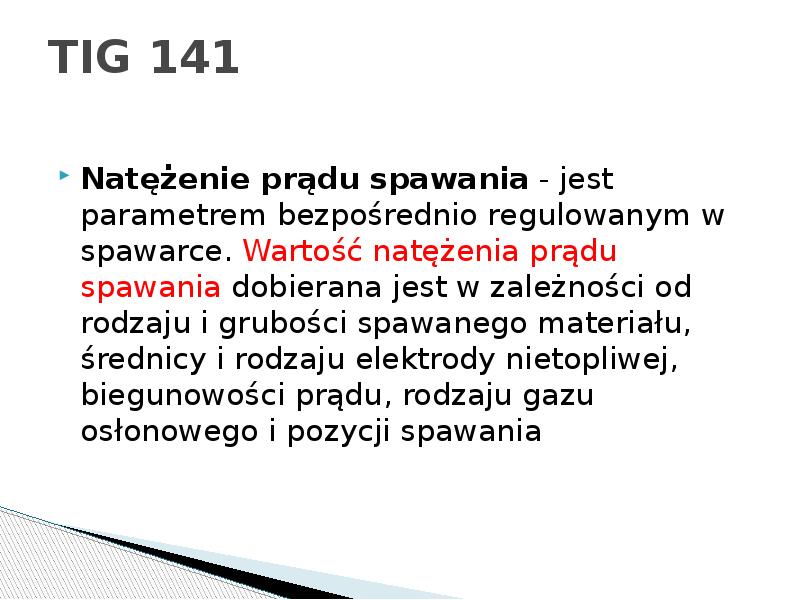

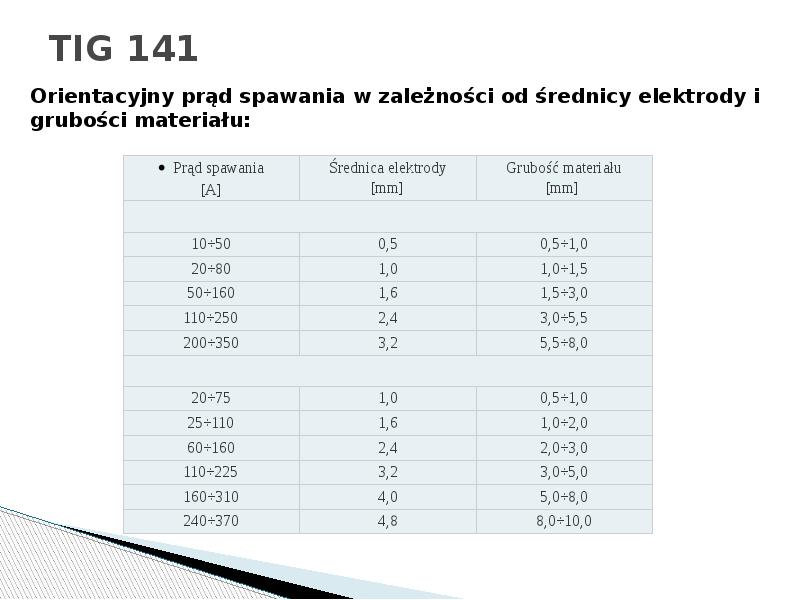

TIG 141 Natężenie prądu spawania - jest parametrem bezpośrednio regulowanym w spawarce. Wartość natężenia prądu spawania dobierana jest w zależności od rodzaju i grubości spawanego materiału, średnicy i rodzaju elektrody nietopliwej, biegunowości prądu, rodzaju gazu osłonowego i pozycji spawania

TIG 141

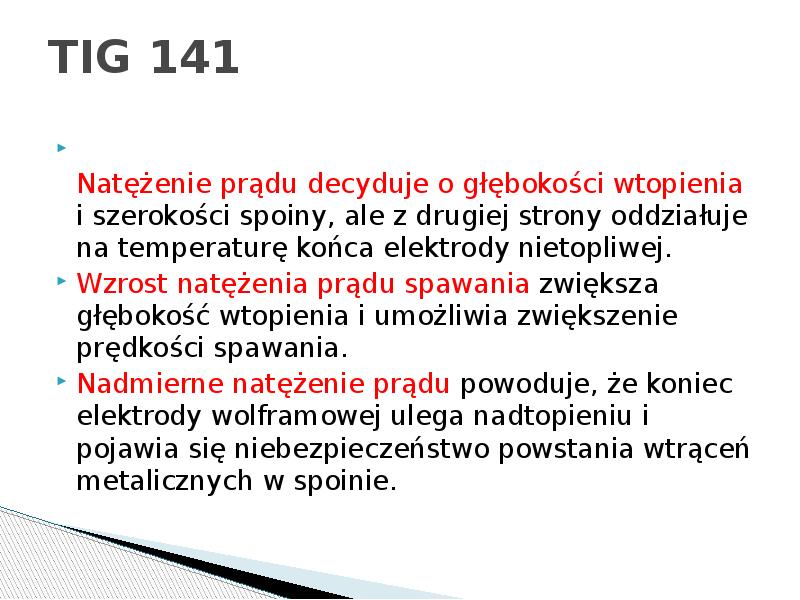

TIG 141 Natężenie prądu decyduje o głębokości wtopienia i szerokości spoiny, ale z drugiej strony oddziałuje na temperaturę końca elektrody nietopliwej. Wzrost natężenia prądu spawania zwiększa głębokość wtopienia i umożliwia zwiększenie prędkości spawania. Nadmierne natężenie prądu powoduje, że koniec elektrody wolframowej ulega nadtopieniu i pojawia się niebezpieczeństwo powstania wtrąceń metalicznych w spoinie.

TIG 141

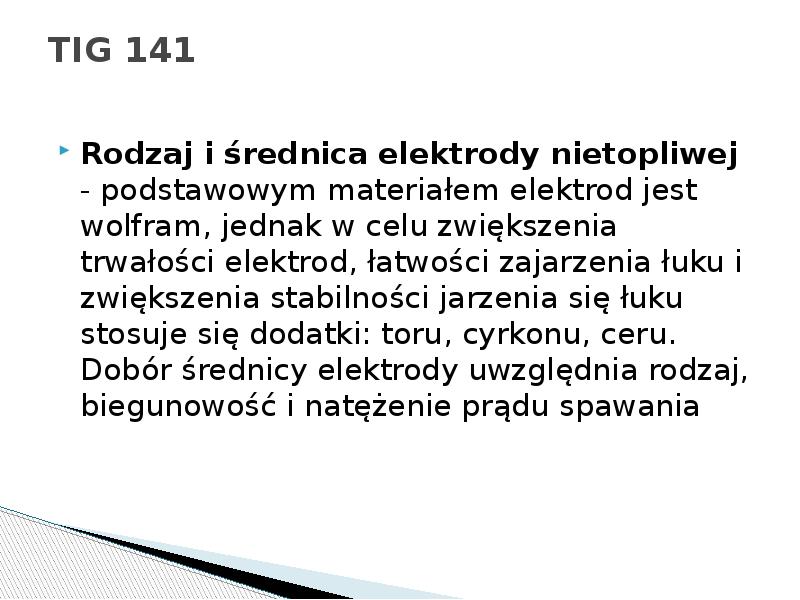

TIG 141 Rodzaj i średnica elektrody nietopliwej - podstawowym materiałem elektrod jest wolfram, jednak w celu zwiększenia trwałości elektrod, łatwości zajarzenia łuku i zwiększenia stabilności jarzenia się łuku stosuje się dodatki: toru, cyrkonu, ceru. Dobór średnicy elektrody uwzględnia rodzaj, biegunowość i natężenie prądu spawania

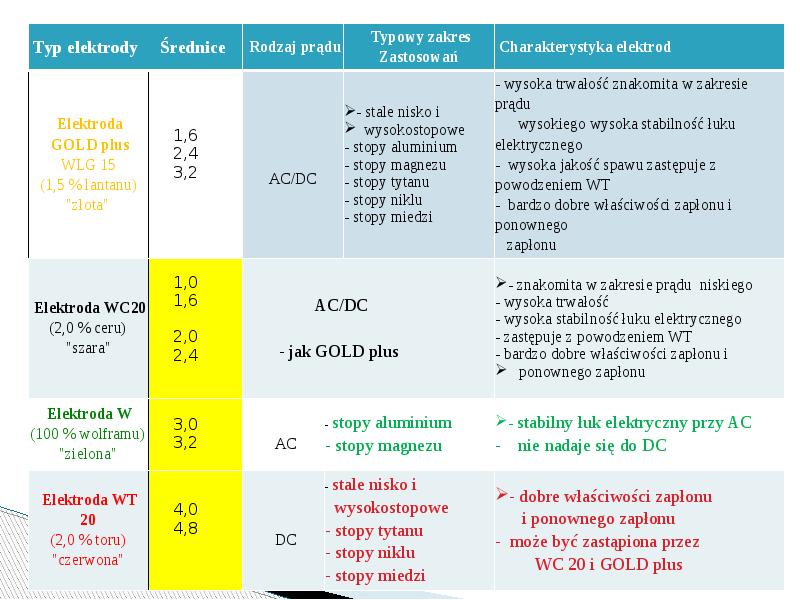

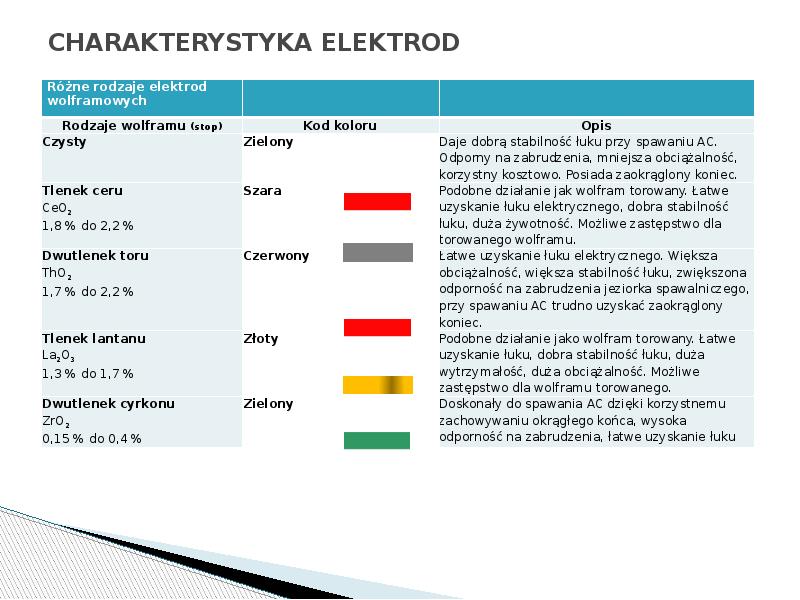

CHARAKTERYSTYKA ELEKTROD

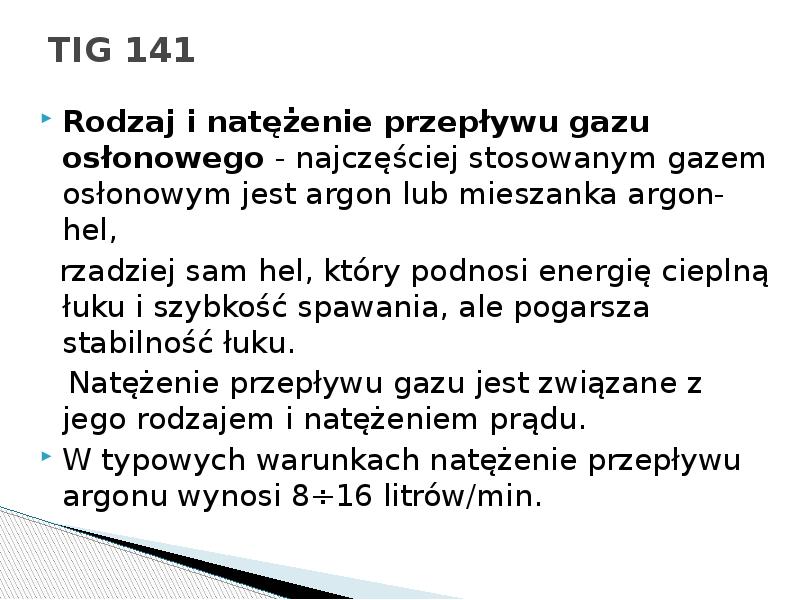

TIG 141 Rodzaj i natężenie przepływu gazu osłonowego - najczęściej stosowanym gazem osłonowym jest argon lub mieszanka argon-hel, rzadziej sam hel, który podnosi energię cieplną łuku i szybkość spawania, ale pogarsza stabilność łuku. Natężenie przepływu gazu jest związane z jego rodzajem i natężeniem prądu. W typowych warunkach natężenie przepływu argonu wynosi 8÷16 litrów/min.

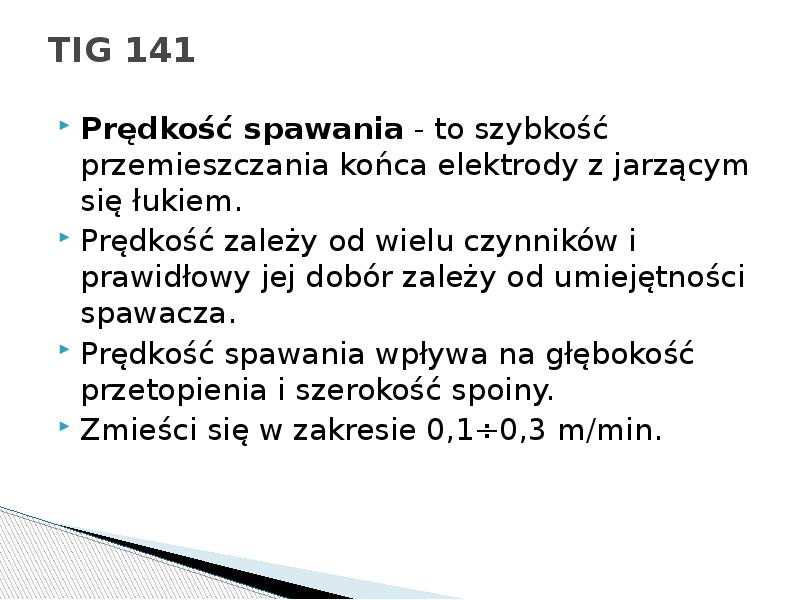

TIG 141 Prędkość spawania - to szybkość przemieszczania końca elektrody z jarzącym się łukiem. Prędkość zależy od wielu czynników i prawidłowy jej dobór zależy od umiejętności spawacza. Prędkość spawania wpływa na głębokość przetopienia i szerokość spoiny. Zmieści się w zakresie 0,1÷0,3 m/min.

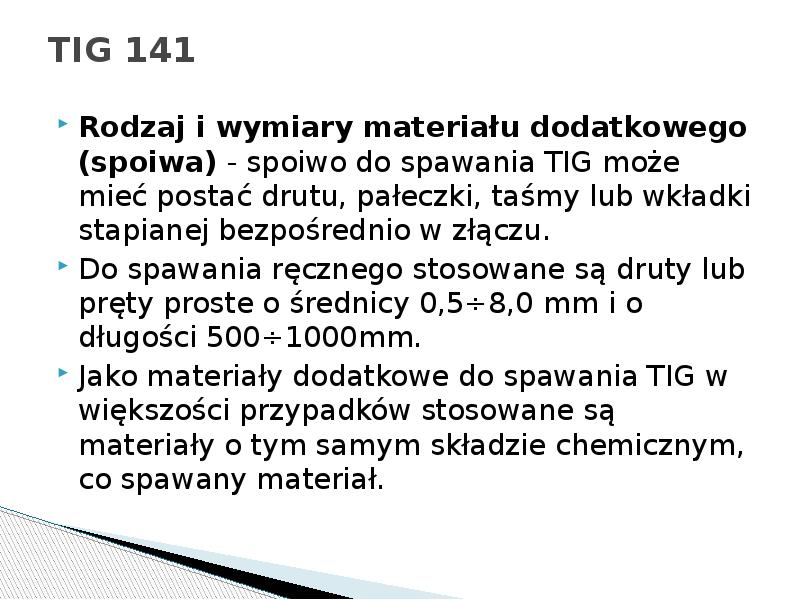

TIG 141 Rodzaj i wymiary materiału dodatkowego (spoiwa) - spoiwo do spawania TIG może mieć postać drutu, pałeczki, taśmy lub wkładki stapianej bezpośrednio w złączu. Do spawania ręcznego stosowane są druty lub pręty proste o średnicy 0,5÷8,0 mm i o długości 500÷1000mm. Jako materiały dodatkowe do spawania TIG w większości przypadków stosowane są materiały o tym samym składzie chemicznym, co spawany materiał.

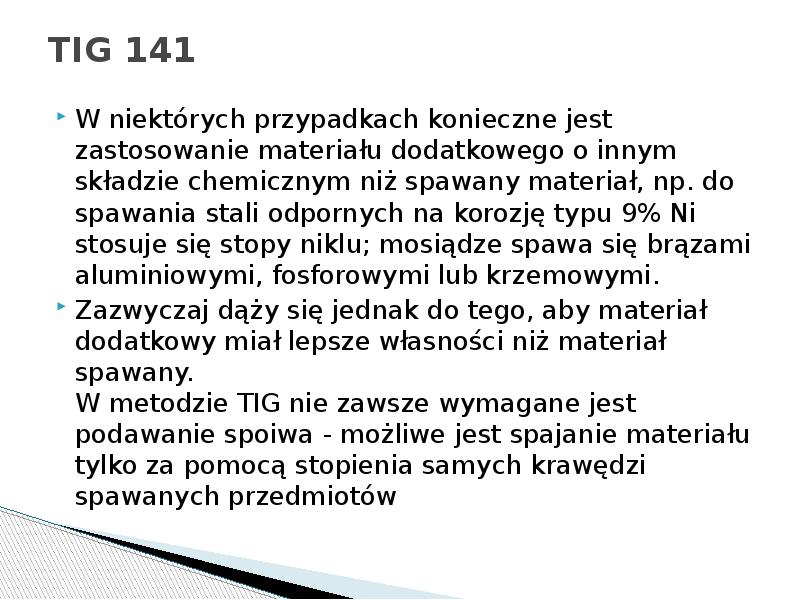

TIG 141 W niektórych przypadkach konieczne jest zastosowanie materiału dodatkowego o innym składzie chemicznym niż spawany materiał, np. do spawania stali odpornych na korozję typu 9% Ni stosuje się stopy niklu; mosiądze spawa się brązami aluminiowymi, fosforowymi lub krzemowymi. Zazwyczaj dąży się jednak do tego, aby materiał dodatkowy miał lepsze własności niż materiał spawany. W metodzie TIG nie zawsze wymagane jest podawanie spoiwa - możliwe jest spajanie materiału tylko za pomocą stopienia samych krawędzi spawanych przedmiotów

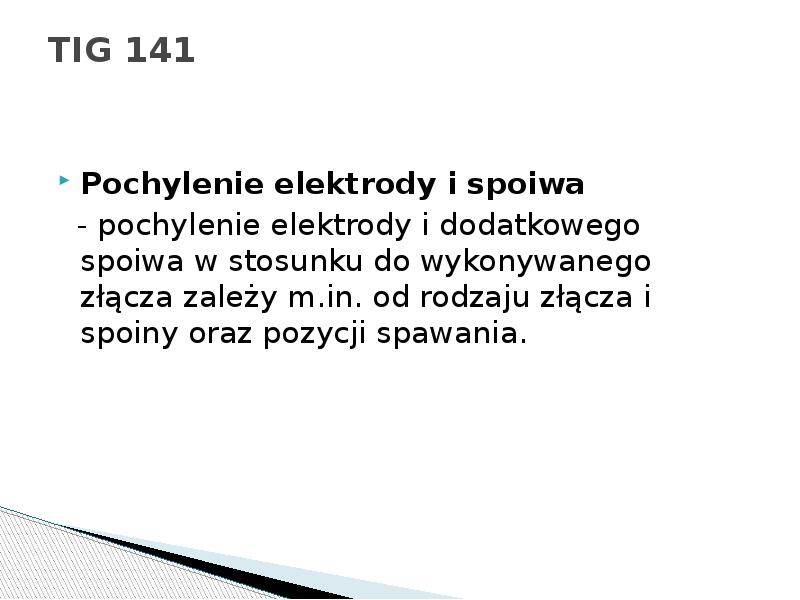

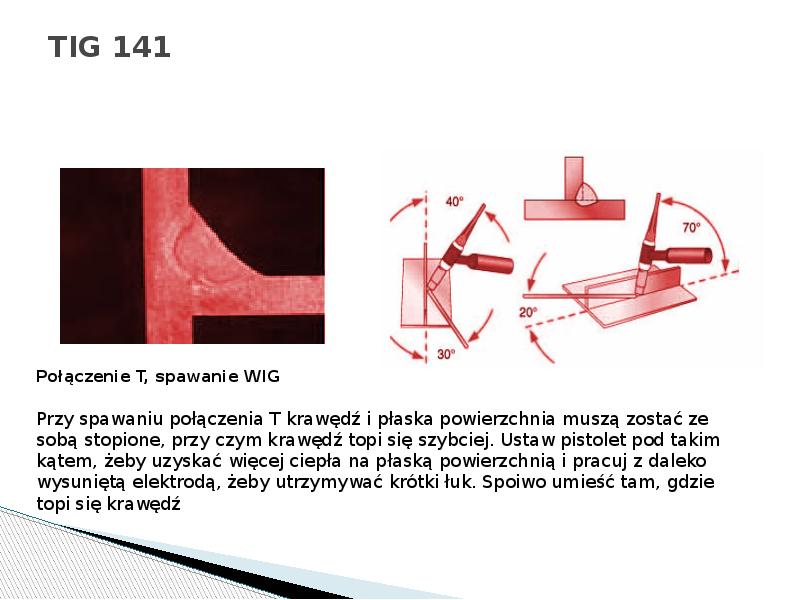

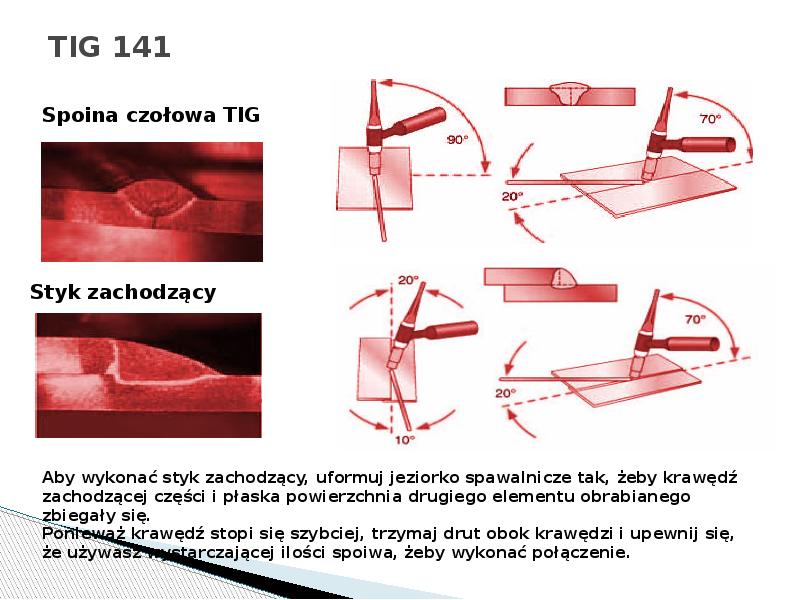

TIG 141 Pochylenie elektrody i spoiwa  - pochylenie elektrody i dodatkowego spoiwa w stosunku do wykonywanego złącza zależy m.in. od rodzaju złącza i spoiny oraz pozycji spawania.

TIG 141

TIG 141

TIG 141

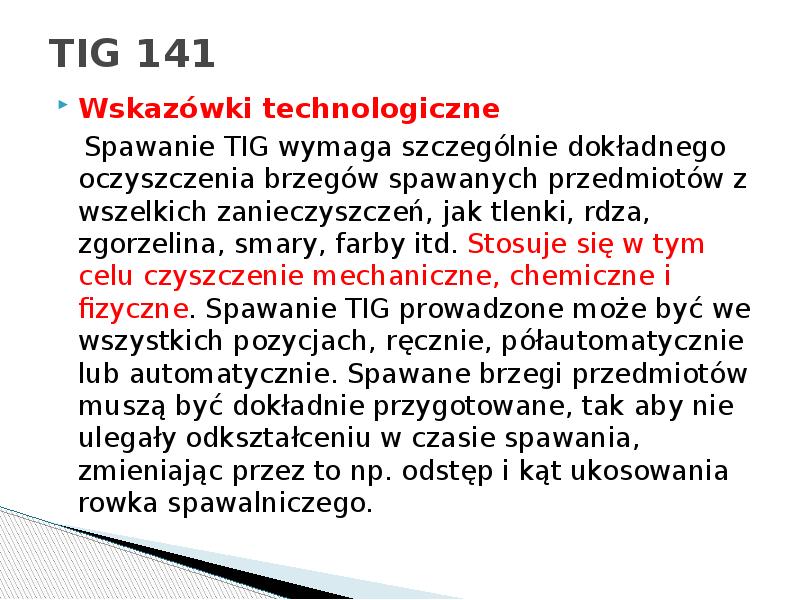

TIG 141 Wskazówki technologiczne Spawanie TIG wymaga szczególnie dokładnego oczyszczenia brzegów spawanych przedmiotów z wszelkich zanieczyszczeń, jak tlenki, rdza, zgorzelina, smary, farby itd. Stosuje się w tym celu czyszczenie mechaniczne, chemiczne i fizyczne. Spawanie TIG prowadzone może być we wszystkich pozycjach, ręcznie, półautomatycznie lub automatycznie. Spawane brzegi przedmiotów muszą być dokładnie przygotowane, tak aby nie ulegały odkształceniu w czasie spawania, zmieniając przez to np. odstęp i kąt ukosowania rowka spawalniczego.

TIG 141

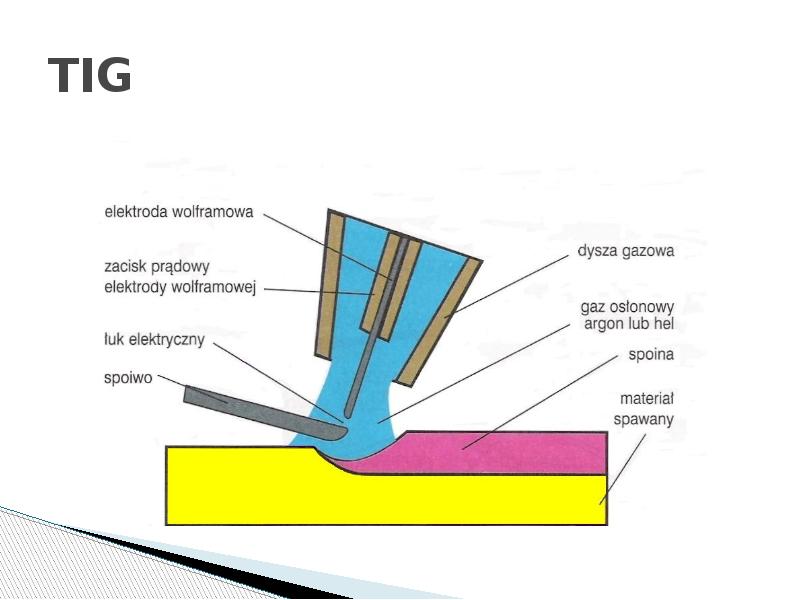

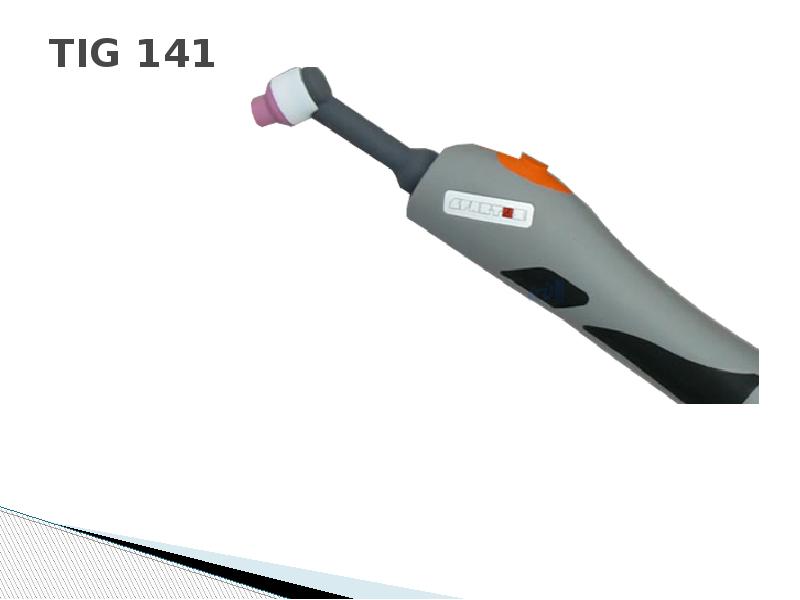

TIG

TIG Gazy osłonowe Firmy dystrybucji gazów dysponują pełną ofertą standardowych mieszanin gazów osłonowych do spawania różnymi metodami wszystkich typowych materiałów. Standardowe gazy są dostępne w butlach tradycyjnego rozmiaru z ciśnieniem 200 bar i 300 bar

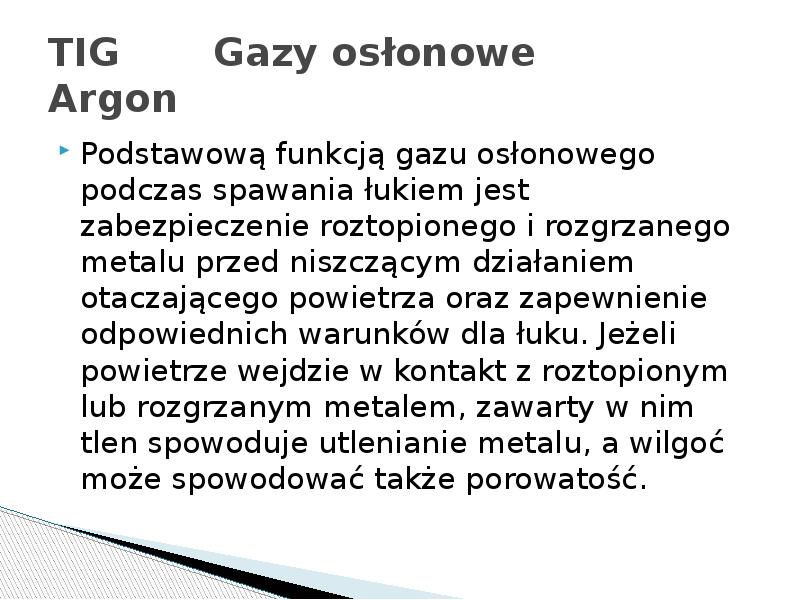

TIG Gazy osłonowe Argon Podstawową funkcją gazu osłonowego podczas spawania łukiem jest zabezpieczenie roztopionego i rozgrzanego metalu przed niszczącym działaniem otaczającego powietrza oraz zapewnienie odpowiednich warunków dla łuku. Jeżeli powietrze wejdzie w kontakt z roztopionym lub rozgrzanym metalem, zawarty w nim tlen spowoduje utlenianie metalu, a wilgoć może spowodować także porowatość.

TIG Gazy osłonowe Argon (Ar) jest gazem obojętnym. Oznacza to, że nie ulega utlenianiu i nie ma wpływu na skład chemiczny spawanego metalu. Argon to główny składnik większości gazów osłonowych do spawania metodą GMA i GTA.

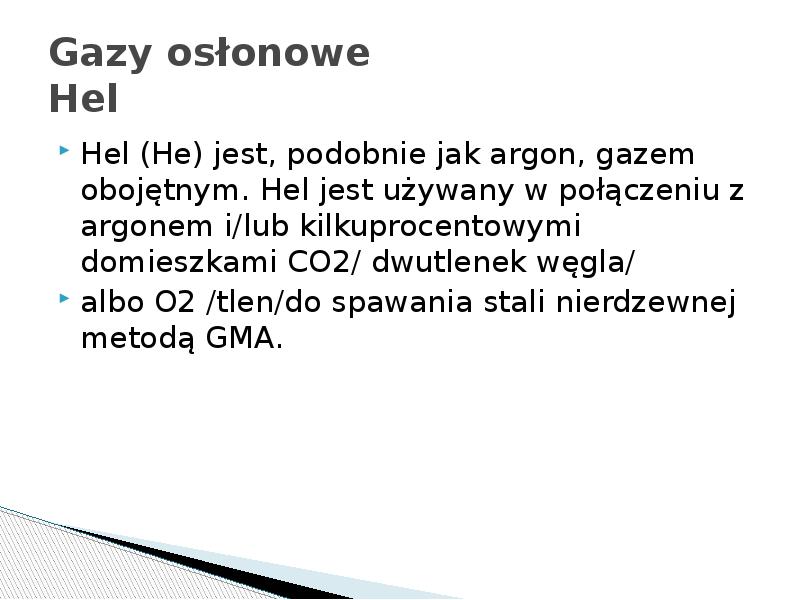

Gazy osłonowe Hel Hel (He) jest, podobnie jak argon, gazem obojętnym. Hel jest używany w połączeniu z argonem i/lub kilkuprocentowymi domieszkami CO2/ dwutlenek węgla/ albo O2 /tlen/do spawania stali nierdzewnej metodą GMA.

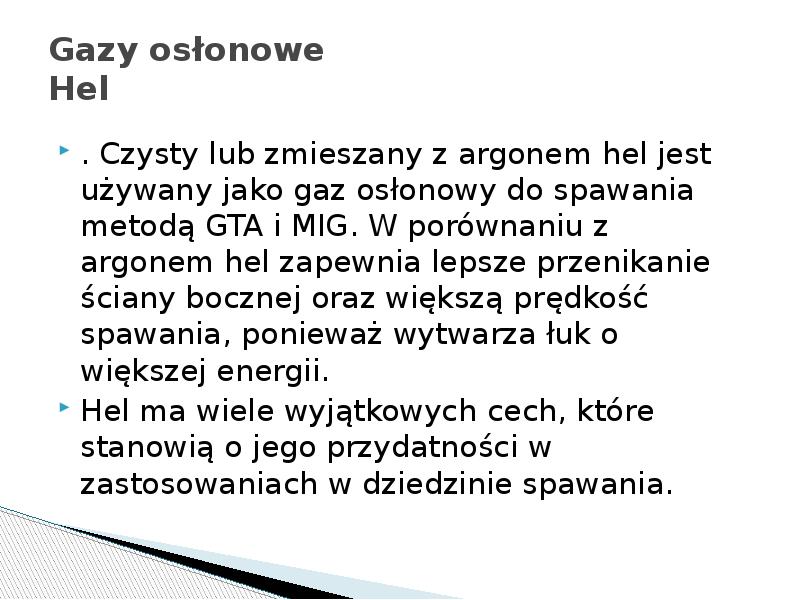

Gazy osłonowe Hel . Czysty lub zmieszany z argonem hel jest używany jako gaz osłonowy do spawania metodą GTA i MIG. W porównaniu z argonem hel zapewnia lepsze przenikanie ściany bocznej oraz większą prędkość spawania, ponieważ wytwarza łuk o większej energii. Hel ma wiele wyjątkowych cech, które stanowią o jego przydatności w zastosowaniach w dziedzinie spawania.

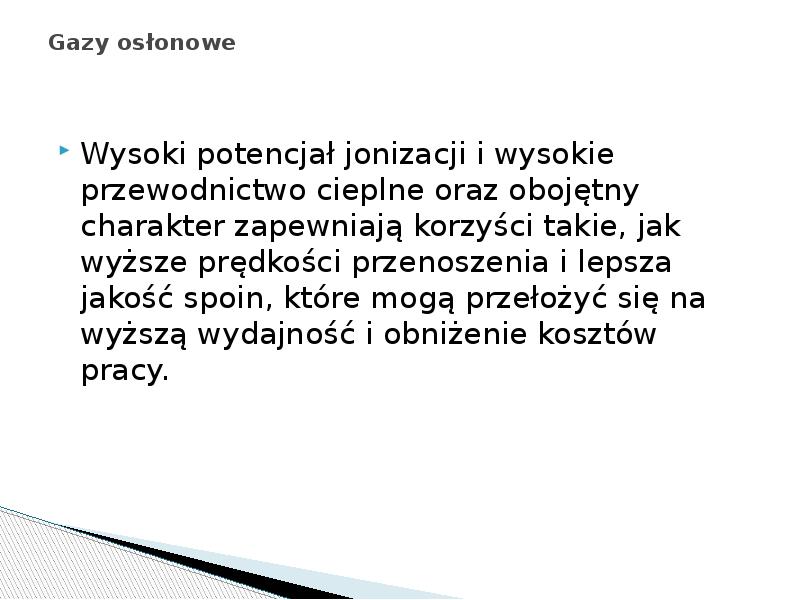

Gazy osłonowe Wysoki potencjał jonizacji i wysokie przewodnictwo cieplne oraz obojętny charakter zapewniają korzyści takie, jak wyższe prędkości przenoszenia i lepsza jakość spoin, które mogą przełożyć się na wyższą wydajność i obniżenie kosztów pracy.

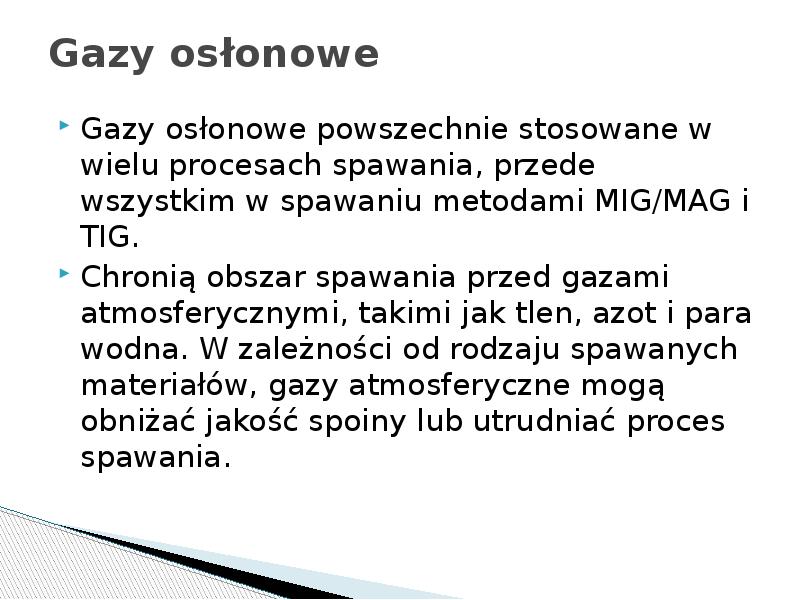

Gazy osłonowe Gazy osłonowe powszechnie stosowane w wielu procesach spawania, przede wszystkim w spawaniu metodami MIG/MAG i TIG. Chronią obszar spawania przed gazami atmosferycznymi, takimi jak tlen, azot i para wodna. W zależności od rodzaju spawanych materiałów, gazy atmosferyczne mogą obniżać jakość spoiny lub utrudniać proces spawania.

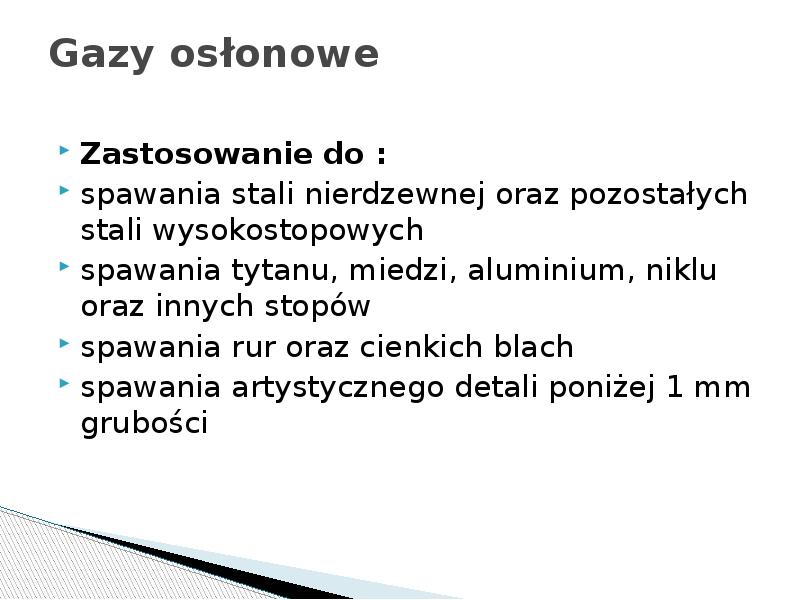

Gazy osłonowe Zastosowanie do : spawania stali nierdzewnej oraz pozostałych stali wysokostopowych spawania tytanu, miedzi, aluminium, niklu oraz innych stopów spawania rur oraz cienkich blach spawania artystycznego detali poniżej 1 mm grubości

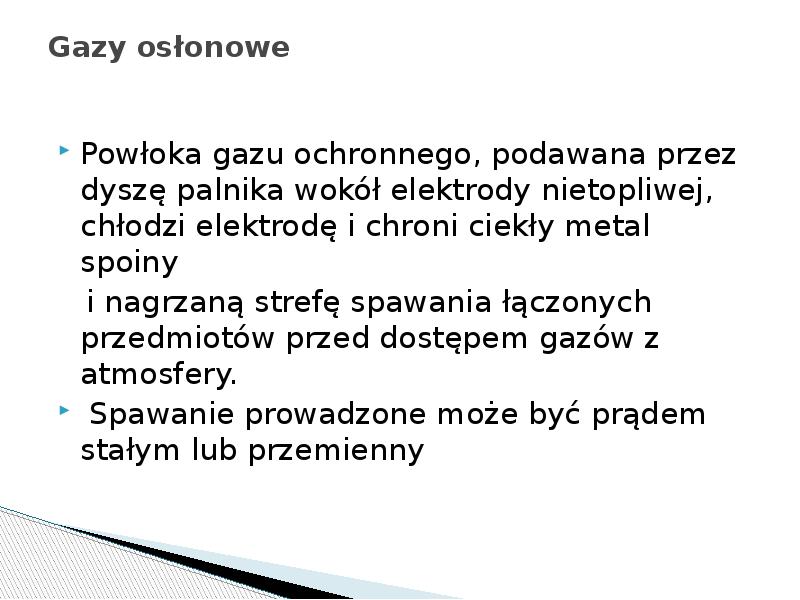

Gazy osłonowe Powłoka gazu ochronnego, podawana przez dyszę palnika wokół elektrody nietopliwej, chłodzi elektrodę i chroni ciekły metal spoiny i nagrzaną strefę spawania łączonych przedmiotów przed dostępem gazów z atmosfery. Spawanie prowadzone może być prądem stałym lub przemienny

Gazy osłonowe

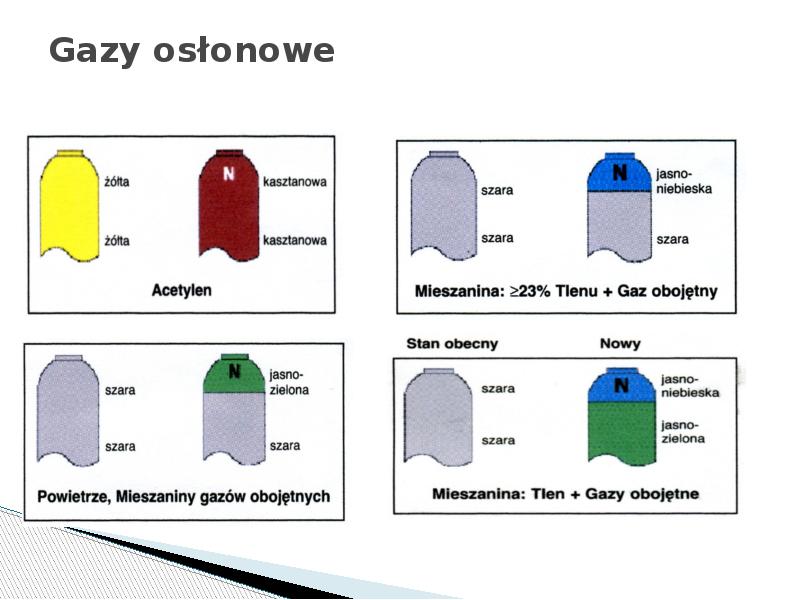

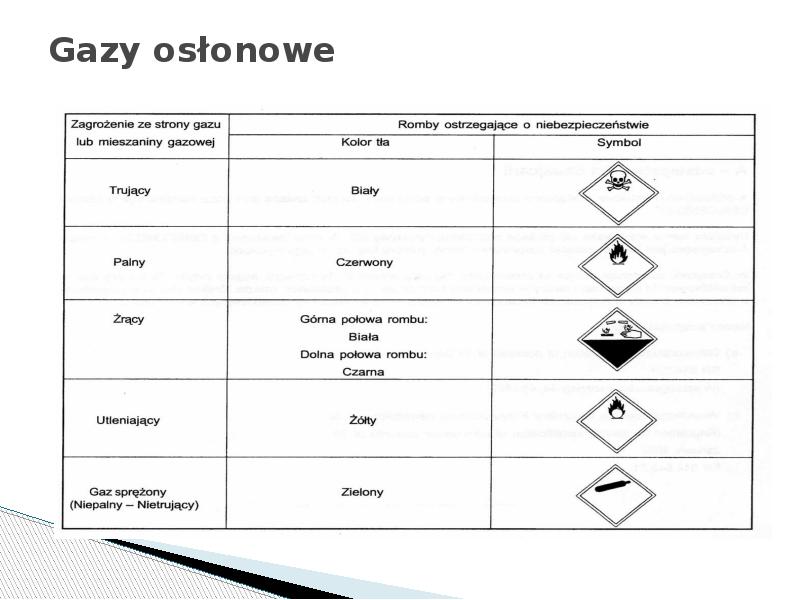

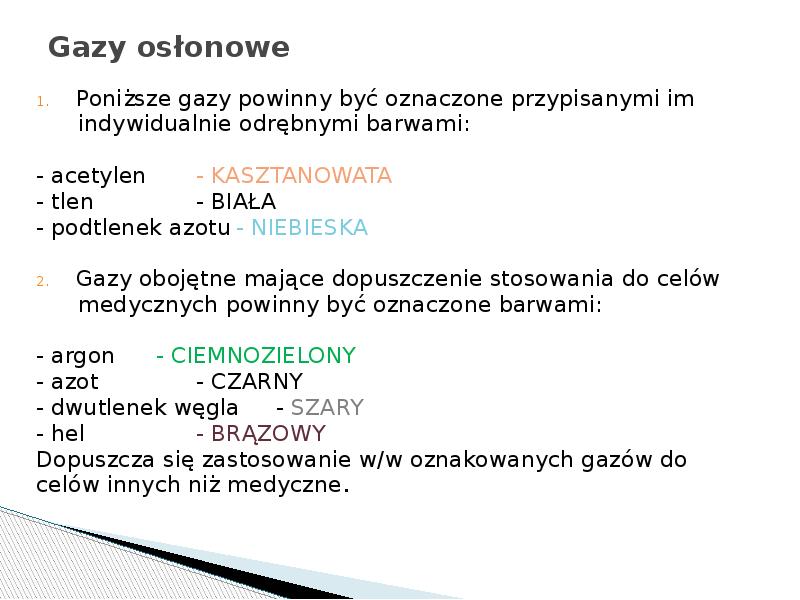

Gazy osłonowe Stopień zagrożenia wynikający z własności gazów klasyfikuje się w następującym malejącym porządku: a) trujący i / lub żrący - ŻÓŁTY b) palny - CZERWONY c) utleniający - JASNONIEBIESKI d) obojętny - JASNOZIELONY UWAGA: barwy „JASNOZIELONEJ” nie należy stosować na butlach z powietrzem w aparatach do oddychania.

Gazy osłonowe

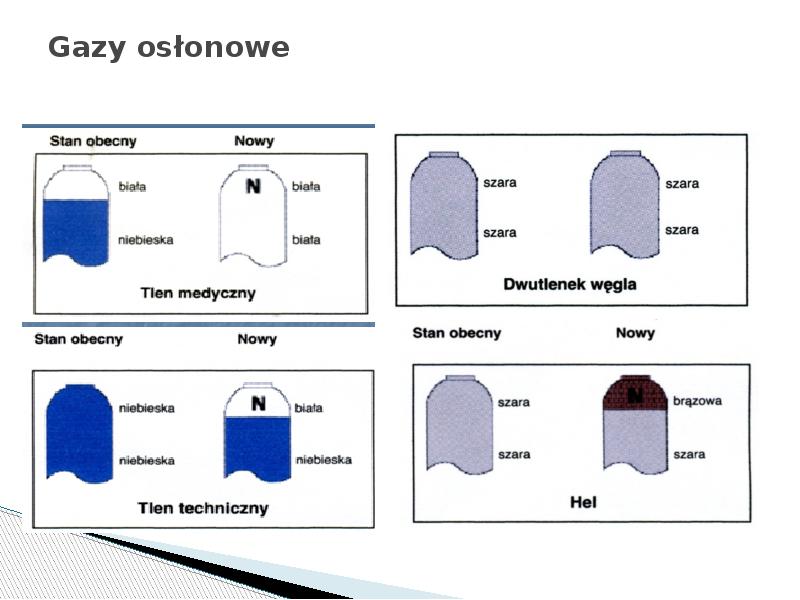

Gazy osłonowe

Gazy osłonowe

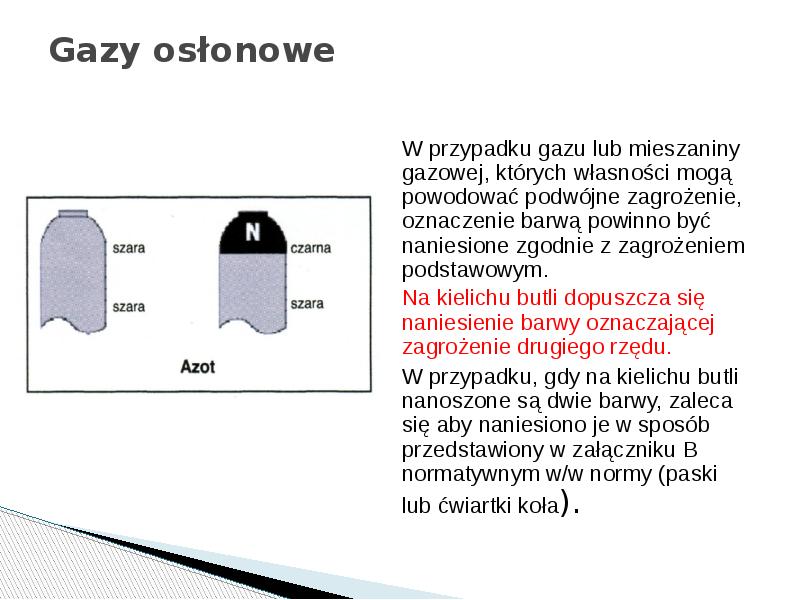

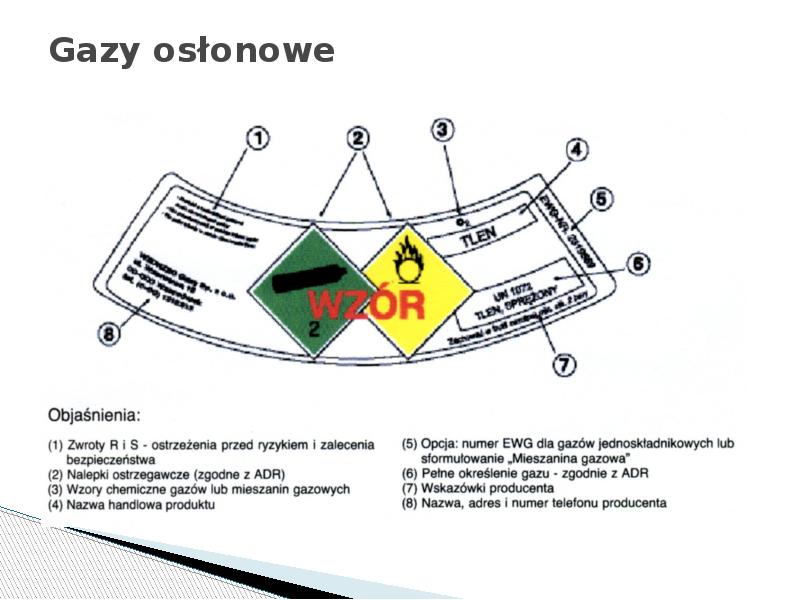

Gazy osłonowe W przypadku gazu lub mieszaniny gazowej, których własności mogą powodować podwójne zagrożenie, oznaczenie barwą powinno być naniesione zgodnie z zagrożeniem podstawowym. Na kielichu butli dopuszcza się naniesienie barwy oznaczającej zagrożenie drugiego rzędu. W przypadku, gdy na kielichu butli nanoszone są dwie barwy, zaleca się aby naniesiono je w sposób przedstawiony w załączniku B normatywnym w/w normy (paski lub ćwiartki koła).

Gazy osłonowe

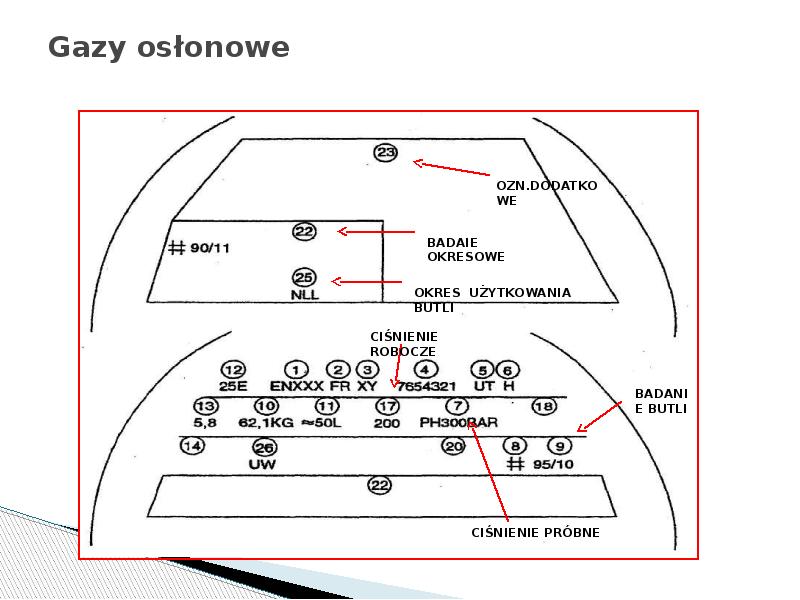

Gazy osłonowe

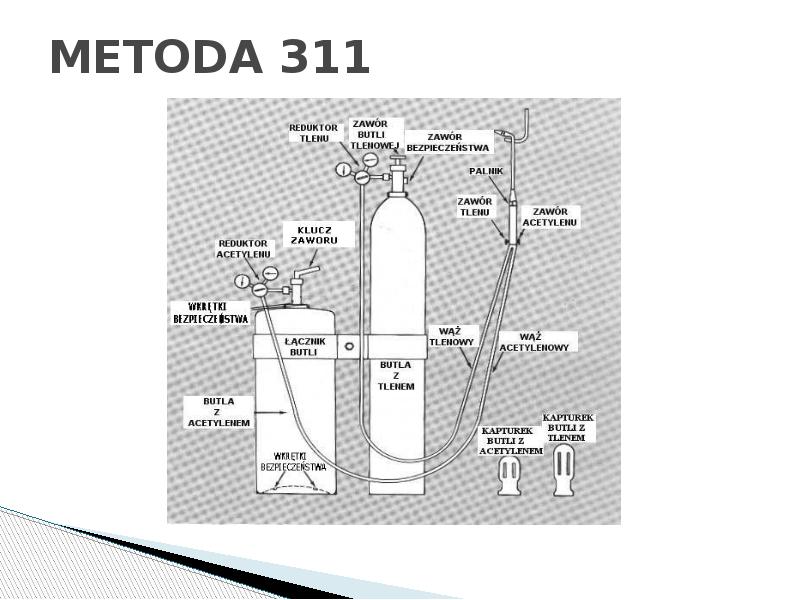

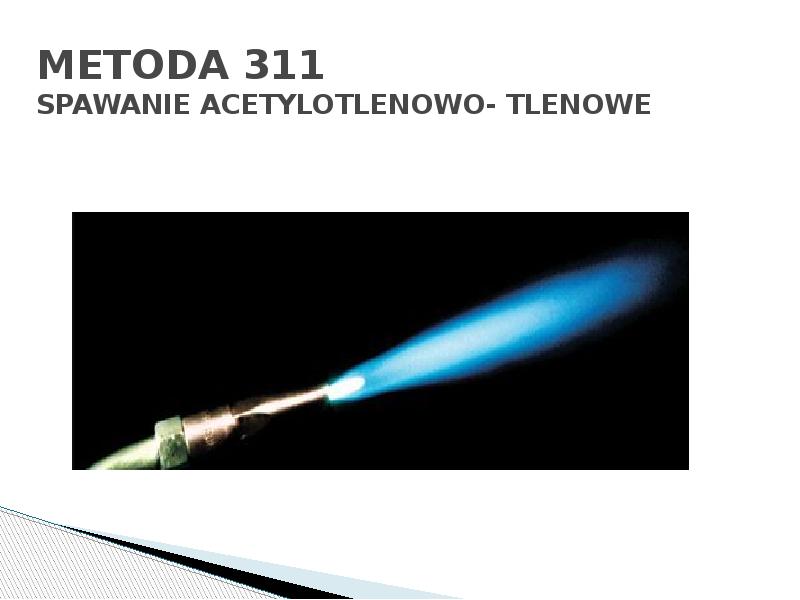

METODA 311 SPAWANIE ACETYLOTLENOWO- TLENOWE

METODA 311

METODA 311

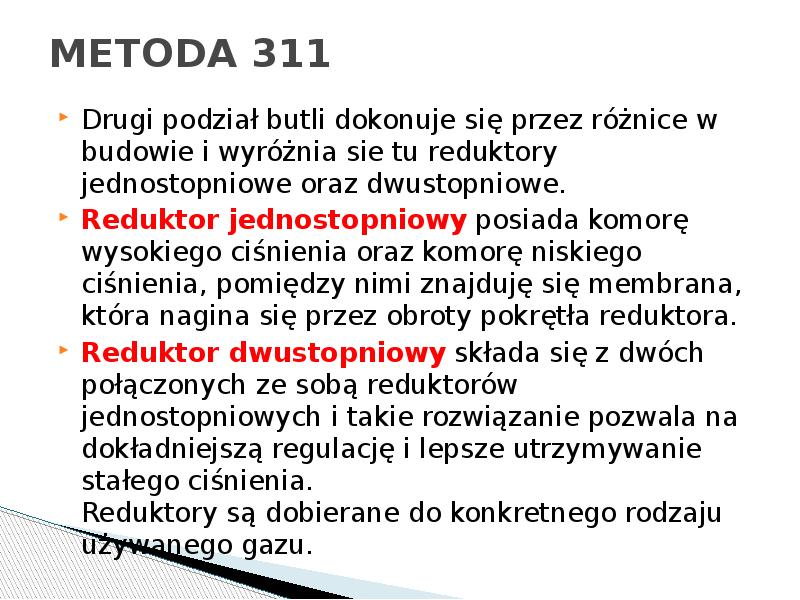

METODA 311 Drugi podział butli dokonuje się przez różnice w budowie i wyróżnia sie tu reduktory jednostopniowe oraz dwustopniowe. Reduktor jednostopniowy posiada komorę wysokiego ciśnienia oraz komorę niskiego ciśnienia, pomiędzy nimi znajduję się membrana, która nagina się przez obroty pokrętła reduktora. Reduktor dwustopniowy składa się z dwóch połączonych ze sobą reduktorów jednostopniowych i takie rozwiązanie pozwala na dokładniejszą regulację i lepsze utrzymywanie stałego ciśnienia. Reduktory są dobierane do konkretnego rodzaju używanego gazu.

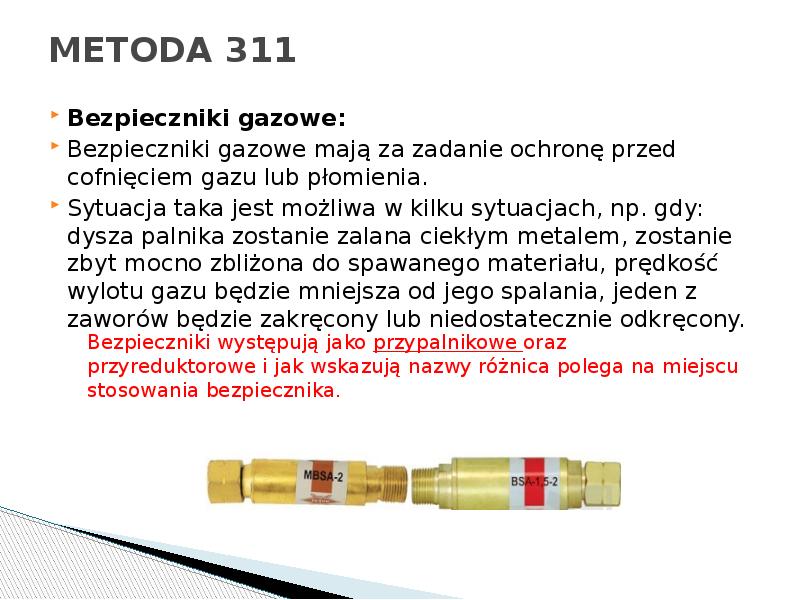

METODA 311 Bezpieczniki gazowe: Bezpieczniki gazowe mają za zadanie ochronę przed cofnięciem gazu lub płomienia. Sytuacja taka jest możliwa w kilku sytuacjach, np. gdy: dysza palnika zostanie zalana ciekłym metalem, zostanie zbyt mocno zbliżona do spawanego materiału, prędkość wylotu gazu będzie mniejsza od jego spalania, jeden z zaworów będzie zakręcony lub niedostatecznie odkręcony.

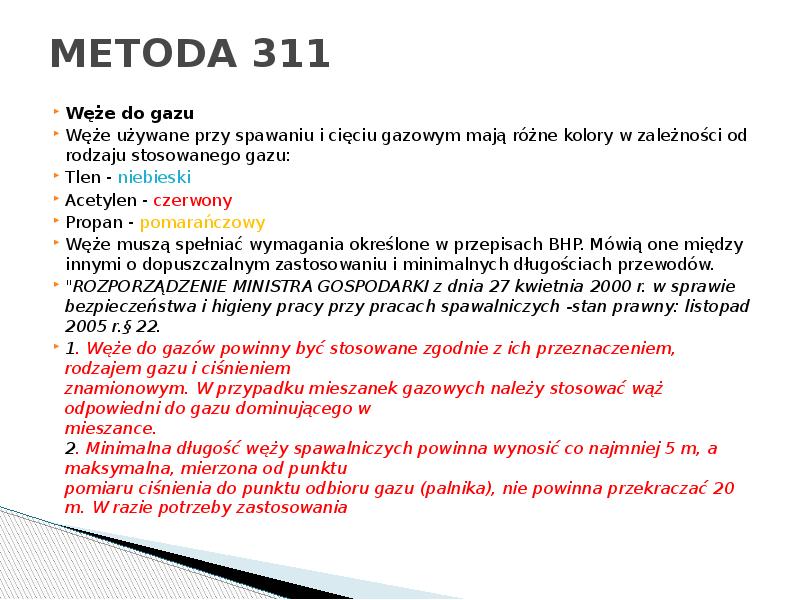

METODA 311 Węże do gazu Węże używane przy spawaniu i cięciu gazowym mają różne kolory w zależności od rodzaju stosowanego gazu: Tlen - niebieski Acetylen - czerwony Propan - pomarańczowy Węże muszą spełniać wymagania określone w przepisach BHP. Mówią one między innymi o dopuszczalnym zastosowaniu i minimalnych długościach przewodów. "ROZPORZĄDZENIE MINISTRA GOSPODARKI z dnia 27 kwietnia 2000 r. w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych -stan prawny: listopad 2005 r.§ 22. 1. Węże do gazów powinny być stosowane zgodnie z ich przeznaczeniem, rodzajem gazu i ciśnieniem znamionowym. W przypadku mieszanek gazowych należy stosować wąż odpowiedni do gazu dominującego w mieszance. 2. Minimalna długość węży spawalniczych powinna wynosić co najmniej 5 m, a maksymalna, mierzona od punktu pomiaru ciśnienia do punktu odbioru gazu (palnika), nie powinna przekraczać 20 m. W razie potrzeby zastosowania

METODA 311

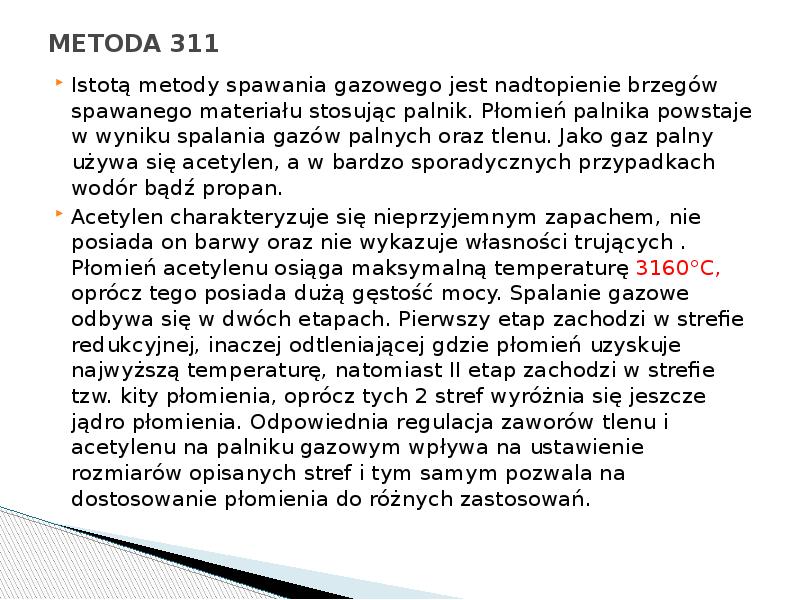

METODA 311 Istotą metody spawania gazowego jest nadtopienie brzegów spawanego materiału stosując palnik. Płomień palnika powstaje w wyniku spalania gazów palnych oraz tlenu. Jako gaz palny używa się acetylen, a w bardzo sporadycznych przypadkach wodór bądź propan. Acetylen charakteryzuje się nieprzyjemnym zapachem, nie posiada on barwy oraz nie wykazuje własności trujących . Płomień acetylenu osiąga maksymalną temperaturę 3160°C, oprócz tego posiada dużą gęstość mocy. Spalanie gazowe odbywa się w dwóch etapach. Pierwszy etap zachodzi w strefie redukcyjnej, inaczej odtleniającej gdzie płomień uzyskuje najwyższą temperaturę, natomiast II etap zachodzi w strefie tzw. kity płomienia, oprócz tych 2 stref wyróżnia się jeszcze jądro płomienia. Odpowiednia regulacja zaworów tlenu i acetylenu na palniku gazowym wpływa na ustawienie rozmiarów opisanych stref i tym samym pozwala na dostosowanie płomienia do różnych zastosowań.

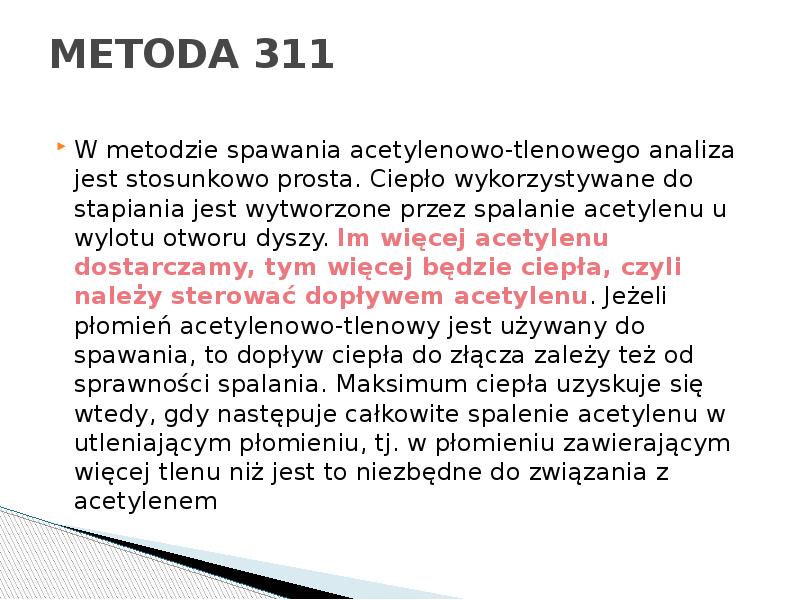

METODA 311 W metodzie spawania acetylenowo-tlenowego analiza jest stosunkowo prosta. Ciepło wykorzystywane do stapiania jest wytworzone przez spalanie acetylenu u wylotu otworu dyszy. Im więcej acetylenu dostarczamy, tym więcej będzie ciepła, czyli należy sterować dopływem acetylenu. Jeżeli płomień acetylenowo-tlenowy jest używany do spawania, to dopływ ciepła do złącza zależy też od sprawności spalania. Maksimum ciepła uzyskuje się wtedy, gdy następuje całkowite spalenie acetylenu w utleniającym płomieniu, tj. w płomieniu zawierającym więcej tlenu niż jest to niezbędne do związania z acetylenem

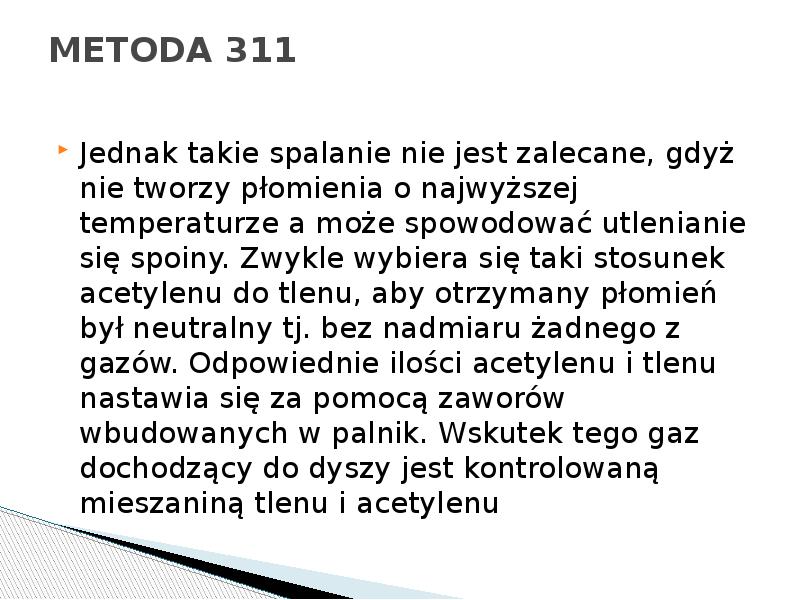

METODA 311 Jednak takie spalanie nie jest zalecane, gdyż nie tworzy płomienia o najwyższej temperaturze a może spowodować utlenianie się spoiny. Zwykle wybiera się taki stosunek acetylenu do tlenu, aby otrzymany płomień był neutralny tj. bez nadmiaru żadnego z gazów. Odpowiednie ilości acetylenu i tlenu nastawia się za pomocą zaworów wbudowanych w palnik. Wskutek tego gaz dochodzący do dyszy jest kontrolowaną mieszaniną tlenu i acetylenu

METODA 311

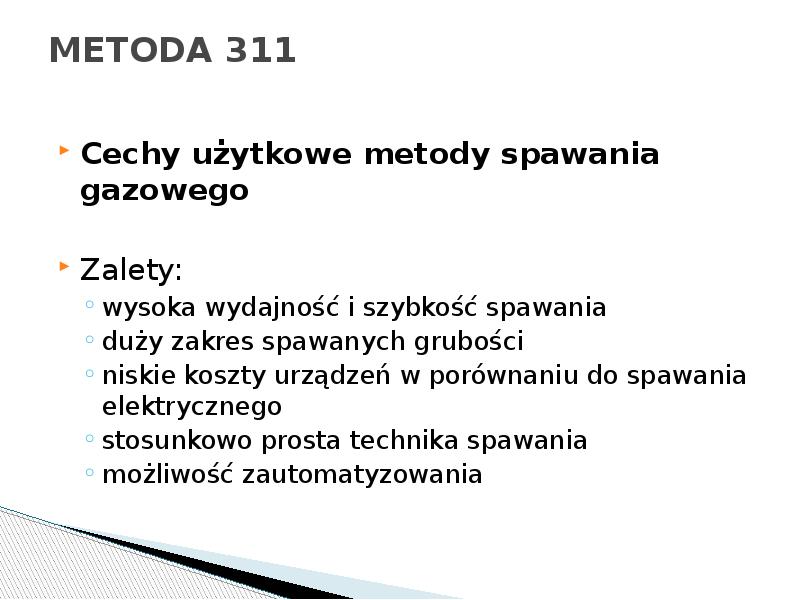

METODA 311 Cechy użytkowe metody spawania gazowego Zalety: wysoka wydajność i szybkość spawania duży zakres spawanych grubości niskie koszty urządzeń w porównaniu do spawania elektrycznego stosunkowo prosta technika spawania możliwość zautomatyzowania

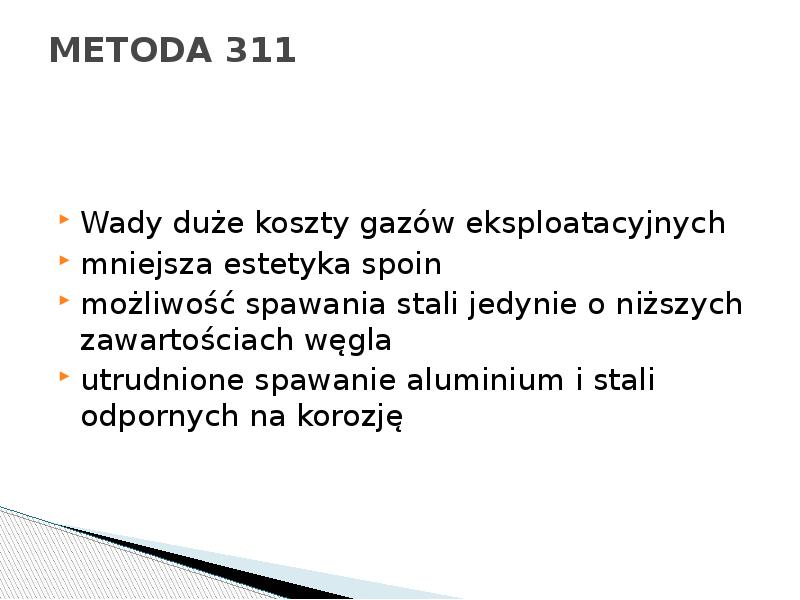

METODA 311 Wady duże koszty gazów eksploatacyjnych mniejsza estetyka spoin możliwość spawania stali jedynie o niższych zawartościach węgla utrudnione spawanie aluminium i stali odpornych na korozję

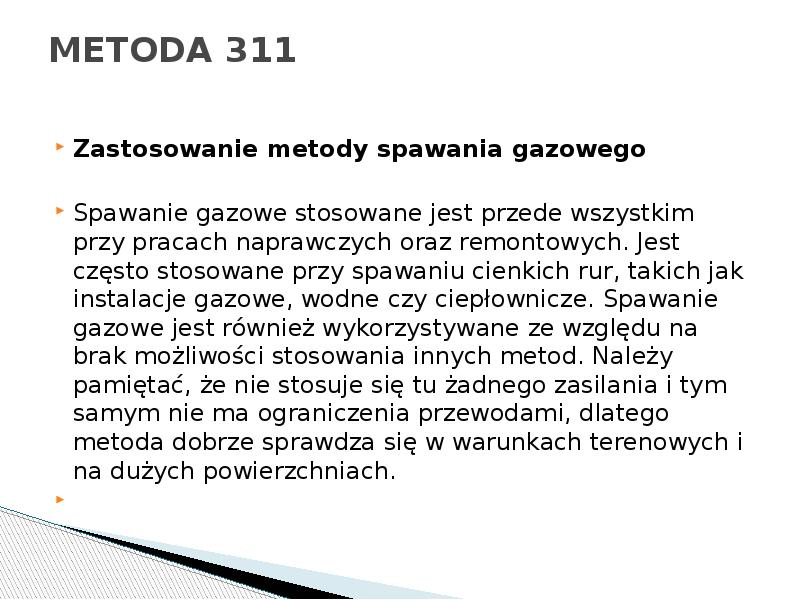

METODA 311 Zastosowanie metody spawania gazowego Spawanie gazowe stosowane jest przede wszystkim przy pracach naprawczych oraz remontowych. Jest często stosowane przy spawaniu cienkich rur, takich jak instalacje gazowe, wodne czy ciepłownicze. Spawanie gazowe jest również wykorzystywane ze względu na brak możliwości stosowania innych metod. Należy pamiętać, że nie stosuje się tu żadnego zasilania i tym samym nie ma ograniczenia przewodami, dlatego metoda dobrze sprawdza się w warunkach terenowych i na dużych powierzchniach.

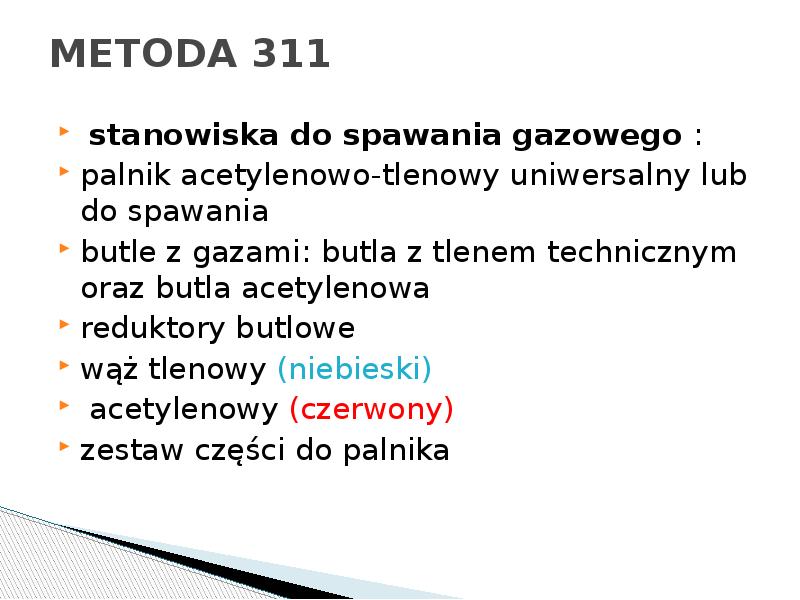

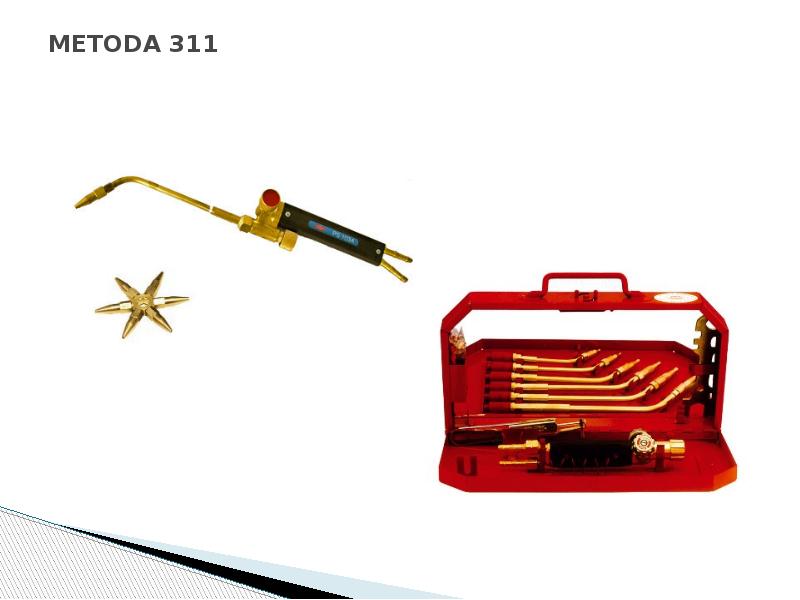

METODA 311 stanowiska do spawania gazowego : palnik acetylenowo-tlenowy uniwersalny lub do spawania butle z gazami: butla z tlenem technicznym oraz butla acetylenowa reduktory butlowe wąż tlenowy (niebieski) acetylenowy (czerwony) zestaw części do palnika

METODA 311 Pierwszą czynnością przy przystąpieniu do spawania gazowego jest dokładne oczyszczenie materiału spawanego z farb, korozji, smarów i innych zanieczyszczeń. Przed rozpoczęciem spawania należy również upewnić się o szczelności złączy i węży.

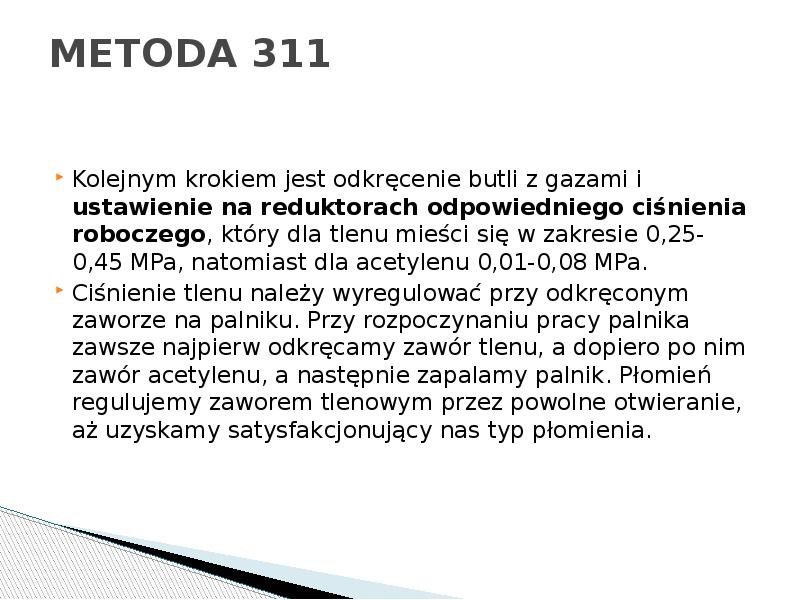

METODA 311 Kolejnym krokiem jest odkręcenie butli z gazami i ustawienie na reduktorach odpowiedniego ciśnienia roboczego, który dla tlenu mieści się w zakresie 0,25-0,45 MPa, natomiast dla acetylenu 0,01-0,08 MPa. Ciśnienie tlenu należy wyregulować przy odkręconym zaworze na palniku. Przy rozpoczynaniu pracy palnika zawsze najpierw odkręcamy zawór tlenu, a dopiero po nim zawór acetylenu, a następnie zapalamy palnik. Płomień regulujemy zaworem tlenowym przez powolne otwieranie, aż uzyskamy satysfakcjonujący nas typ płomienia.

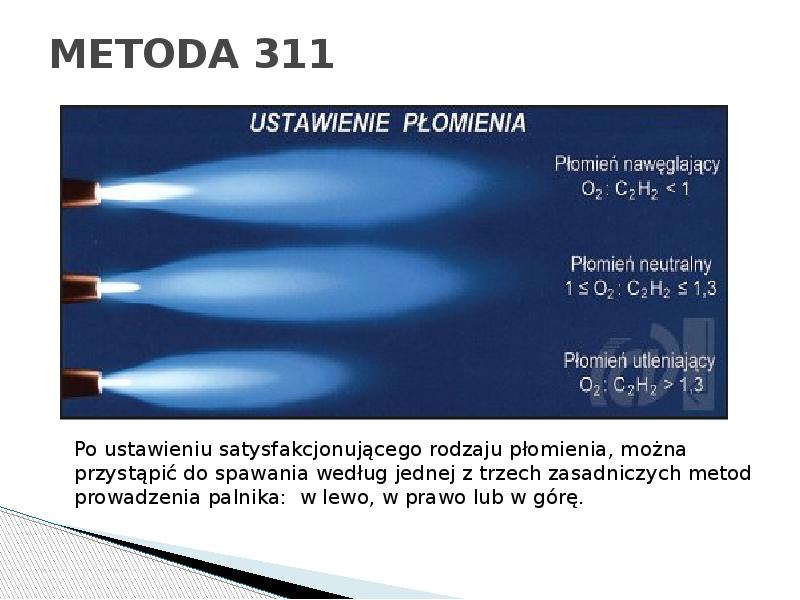

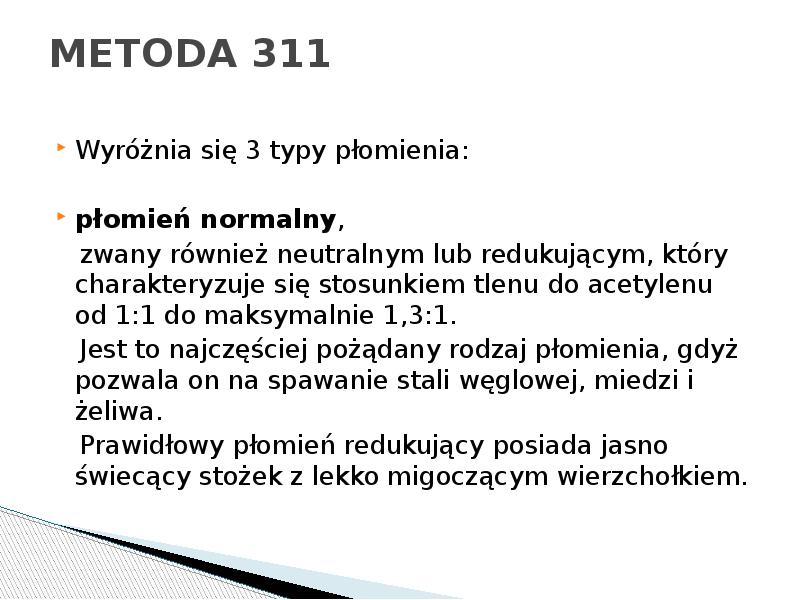

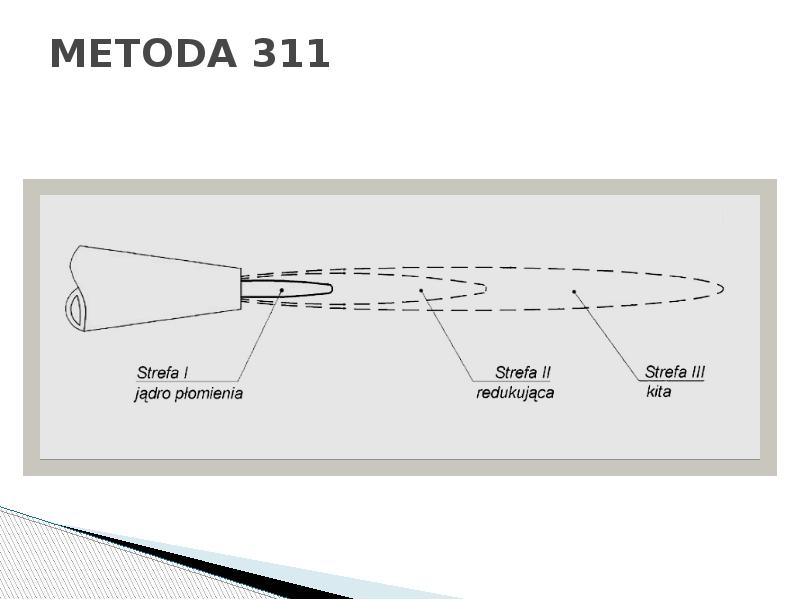

METODA 311 Wyróżnia się 3 typy płomienia: płomień normalny, zwany również neutralnym lub redukującym, który charakteryzuje się stosunkiem tlenu do acetylenu od 1:1 do maksymalnie 1,3:1. Jest to najczęściej pożądany rodzaj płomienia, gdyż pozwala on na spawanie stali węglowej, miedzi i żeliwa. Prawidłowy płomień redukujący posiada jasno świecący stożek z lekko migoczącym wierzchołkiem.

METODA 311

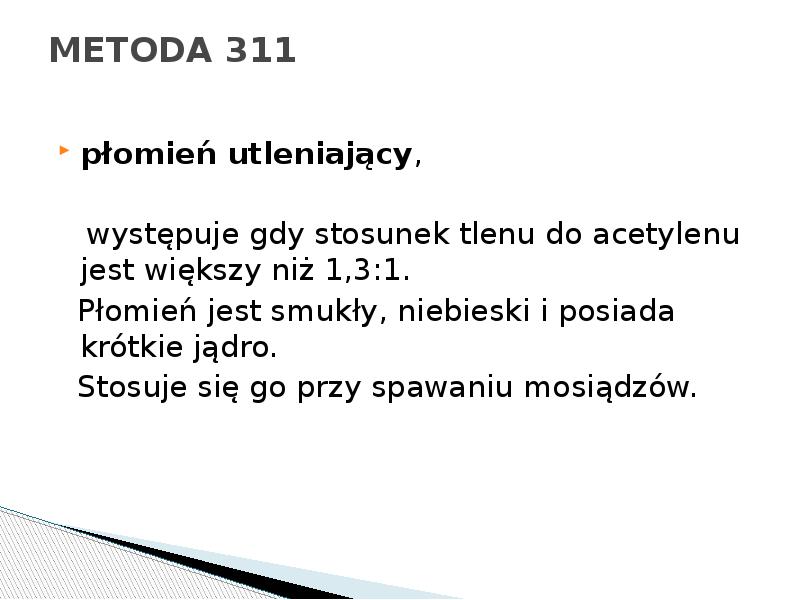

METODA 311 płomień utleniający, występuje gdy stosunek tlenu do acetylenu jest większy niż 1,3:1. Płomień jest smukły, niebieski i posiada krótkie jądro. Stosuje się go przy spawaniu mosiądzów.

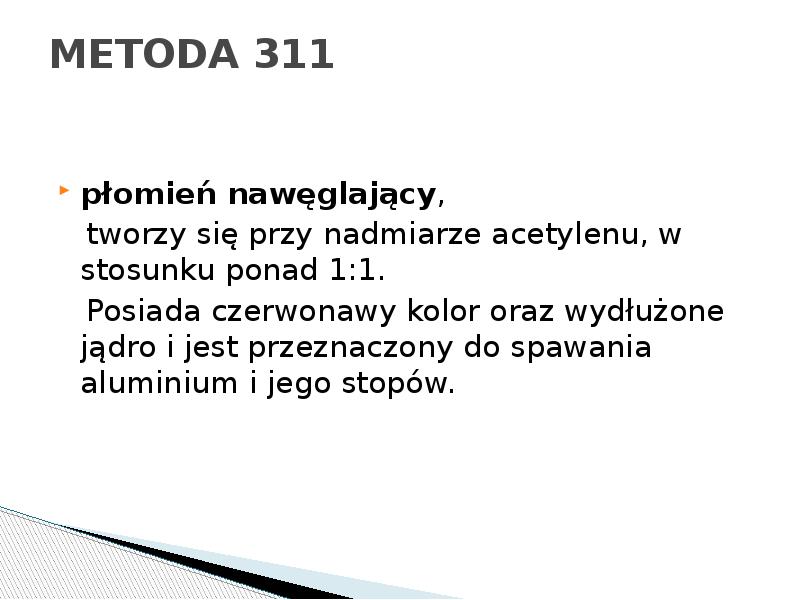

METODA 311 płomień nawęglający, tworzy się przy nadmiarze acetylenu, w stosunku ponad 1:1. Posiada czerwonawy kolor oraz wydłużone jądro i jest przeznaczony do spawania aluminium i jego stopów.

METODA 311

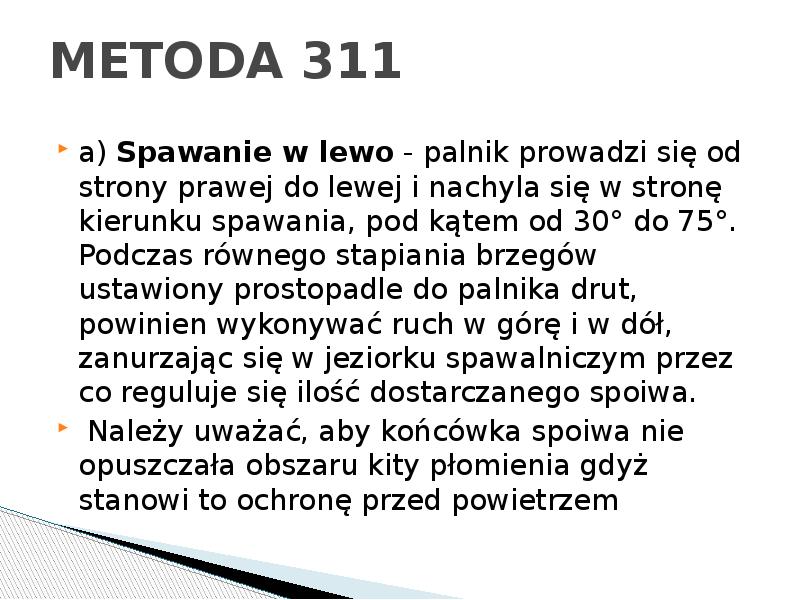

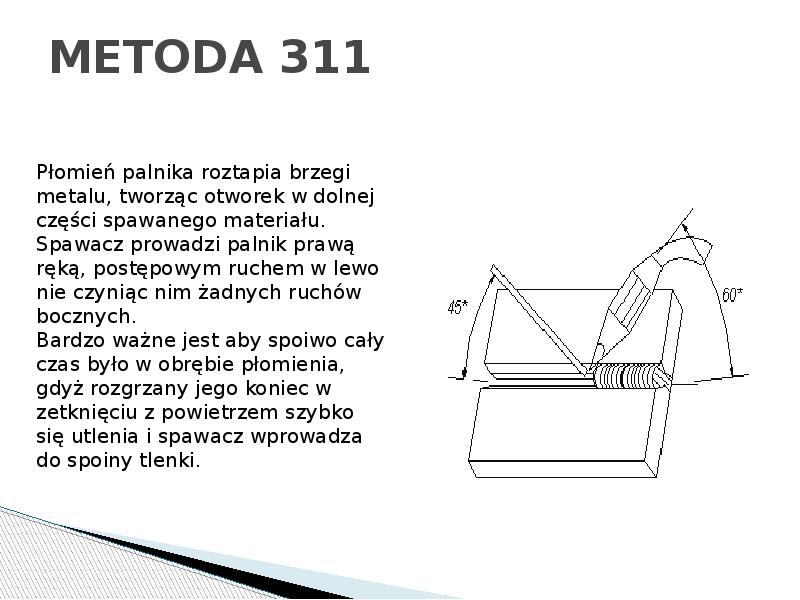

METODA 311 a) Spawanie w lewo - palnik prowadzi się od strony prawej do lewej i nachyla się w stronę kierunku spawania, pod kątem od 30° do 75°. Podczas równego stapiania brzegów ustawiony prostopadle do palnika drut, powinien wykonywać ruch w górę i w dół, zanurzając się w jeziorku spawalniczym przez co reguluje się ilość dostarczanego spoiwa. Należy uważać, aby końcówka spoiwa nie opuszczała obszaru kity płomienia gdyż stanowi to ochronę przed powietrzem

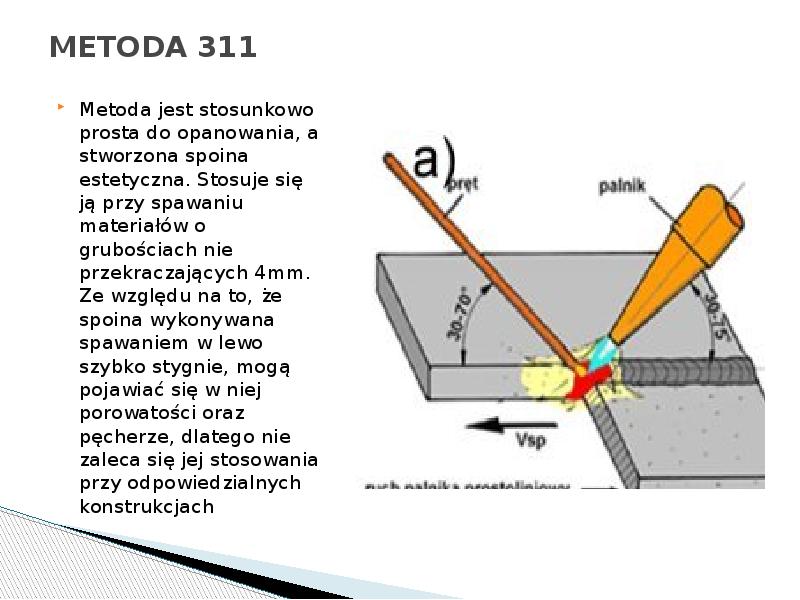

METODA 311 Metoda jest stosunkowo prosta do opanowania, a stworzona spoina estetyczna. Stosuje się ją przy spawaniu materiałów o grubościach nie przekraczających 4mm. Ze względu na to, że spoina wykonywana spawaniem w lewo szybko stygnie, mogą pojawiać się w niej porowatości oraz pęcherze, dlatego nie zaleca się jej stosowania przy odpowiedzialnych konstrukcjach

METODA 311

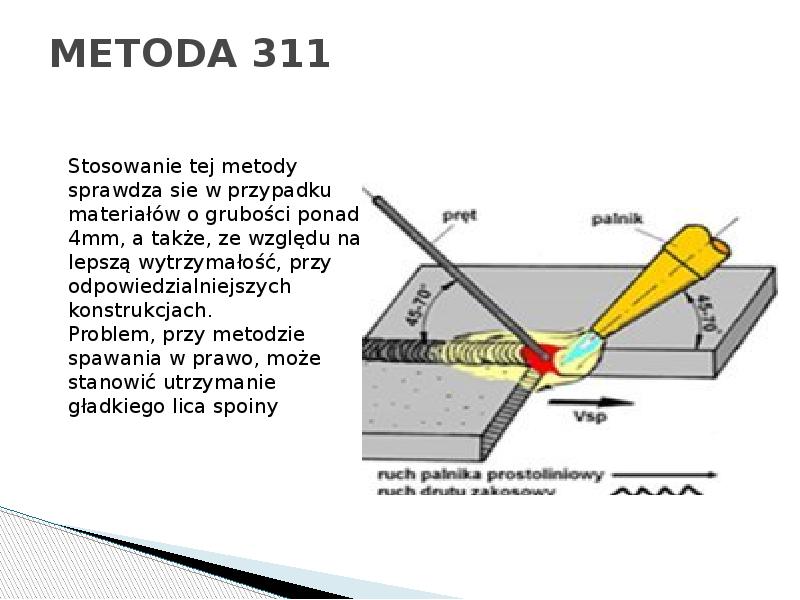

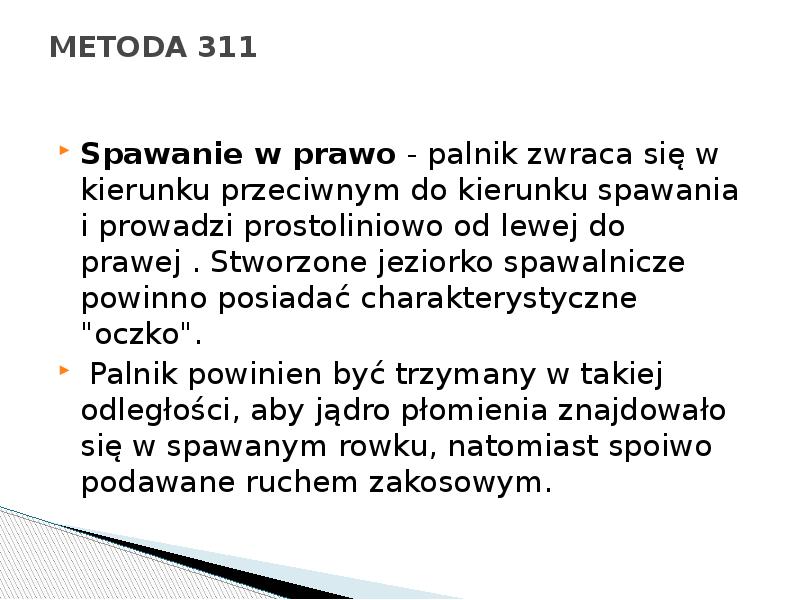

METODA 311 Spawanie w prawo - palnik zwraca się w kierunku przeciwnym do kierunku spawania i prowadzi prostoliniowo od lewej do prawej . Stworzone jeziorko spawalnicze powinno posiadać charakterystyczne "oczko". Palnik powinien być trzymany w takiej odległości, aby jądro płomienia znajdowało się w spawanym rowku, natomiast spoiwo podawane ruchem zakosowym.

METODA 311

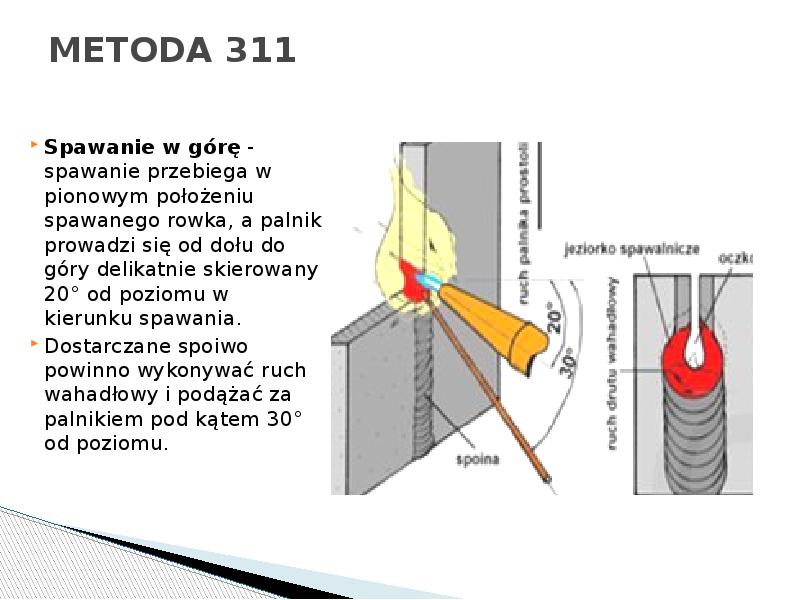

METODA 311 Spawanie w górę - spawanie przebiega w pionowym położeniu spawanego rowka, a palnik prowadzi się od dołu do góry delikatnie skierowany 20° od poziomu w kierunku spawania. Dostarczane spoiwo powinno wykonywać ruch wahadłowy i podążać za palnikiem pod kątem 30° od poziomu.

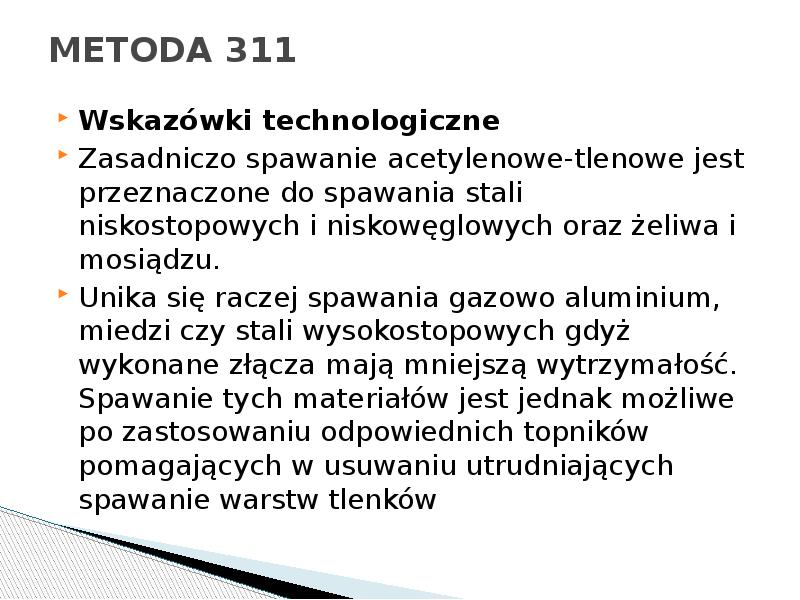

METODA 311 Wskazówki technologiczne Zasadniczo spawanie acetylenowe-tlenowe jest przeznaczone do spawania stali niskostopowych i niskowęglowych oraz żeliwa i mosiądzu. Unika się raczej spawania gazowo aluminium, miedzi czy stali wysokostopowych gdyż wykonane złącza mają mniejszą wytrzymałość. Spawanie tych materiałów jest jednak możliwe po zastosowaniu odpowiednich topników pomagających w usuwaniu utrudniających spawanie warstw tlenków

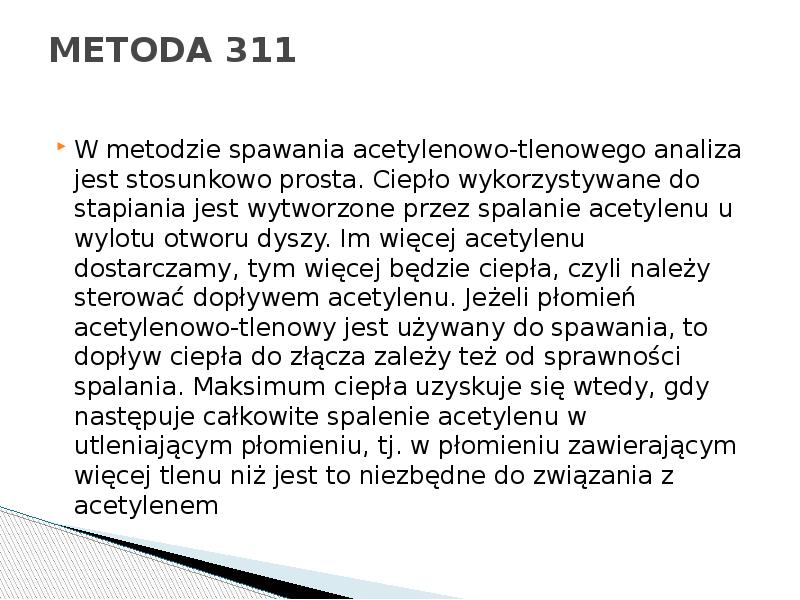

METODA 311 W metodzie spawania acetylenowo-tlenowego analiza jest stosunkowo prosta. Ciepło wykorzystywane do stapiania jest wytworzone przez spalanie acetylenu u wylotu otworu dyszy. Im więcej acetylenu dostarczamy, tym więcej będzie ciepła, czyli należy sterować dopływem acetylenu. Jeżeli płomień acetylenowo-tlenowy jest używany do spawania, to dopływ ciepła do złącza zależy też od sprawności spalania. Maksimum ciepła uzyskuje się wtedy, gdy następuje całkowite spalenie acetylenu w utleniającym płomieniu, tj. w płomieniu zawierającym więcej tlenu niż jest to niezbędne do związania z acetylenem
