Первичная переработка нефти презентация

Содержание


Презентации» Химия» Первичная переработка нефти
ПЕРВИЧНАЯ ПЕРЕРАБОТКА НЕФТИПлан презентации
 Назначение первичной переработки нефти.
 Общие сведения о первичной переработкеНазначение первичной переработки нефти
 Из нефти, поступающей с установок промысловой подготовкиОбщие сведения о первичной переработке нефти
 Установки первичной переработки нефти составляютСхема Омского НПЗ по установкам и производствамФракционный состав нефти
 Фракционный состав является важным показателем качества нефти. ВФракционный состав нефтиНефть «разгоняют» до температур 300–350 оС при атмосферном давлении (атмосферная перегонка)Физико-химические основы процесса ректификации
 Разделение процесса на фракции происходит посредством процессаФизико-химические основы процесса ректификации
 Ректификацию можно проводить периодически или непрерывно. РектификациюПринцип работы ректификационной колонны
 Место ввода в ректификационную колонну нагретого перегоняемогоПринцип работы ректификационной колонны
 Исходная смесь (нефть), нагретая до температуры питанияПринцип работы ректификационной колонны
 Пары поднимаются в верхнюю часть колонны, охлаждаютсяПринцип работы ректификационной колонны
 Стекая вниз по тарелкам жидкость обогащается высококипящимПринцип работы ректификационной колонны
 Для создания восходящего потока паров в кубовойПринцип работы ректификационной колонны
 В работающей ректификационной колонне через каждую тарелкуФлегмовое число (R)
 соотношение жидкого и парового потоков в концентрационной частиПаровое число (П)
 отношение контактируемых потоков пара и жидкости в отгоннойТеоретическая тарелка
 При количественном рассмотрении работы ректификационных колонн обычно используется концепцияЧисло тарелок
 определяется числом теоретических тарелок, обеспечивающим заданную четкость разделения приЧеткость погоноразделения
 В нефтепереработке в качестве достаточно высокой разделительной способности колонныОсобенности нефти как сырья процессов перегонки
 Невысокая термическая стабильность нефти,Особенности нефти как сырья процессов перегонки
 Нефть – многокомпонентное сырьеОсобенности нефти как сырья процессов перегонки
 Высококипящие и остаточные фракцииРектификационные колонны
 Простые колонны используются для разделения исходной смеси (сырья) наУстановки первичной переработки нефти
 Ректификационные установки по принципу действия делятся наСпособы регулирования температурного режима ректификационных колонн
 Регулирование теплового режима –Отвод тепла
 использование парциального конденсатора (кожухотрубчатый теплообменный аппарат; применяется вОтвод тепла
 организация испаряющегося (холодного) орошения (наиболее распространенного в нефтепереработке)Отвод тепла
 организация неиспаряющегося (циркуляционного) орошения, используемого широко и не толькоПодвод тепла в отгонной секции
 нагрев остатка ректификации в кипятильникеПодвод тепла в отгонной секции
 циркуляция части остатка, нагретого в трубчатойУстановки первичной переработки нефти
 Ректификацию осуществляют на трубчатых установках:
 атмосфернаяУстановки первичной переработки нефти. Атмосферная трубчатая установка (АТ)
 Является наипростейшей схемойУстановки первичной переработки нефти. Принципиальная схема АТМатериальный баланс АТУстановки первичной переработки нефти. Вакуумные трубчатые установки (ВТ)
 Установки ВТУстановки первичной переработки нефти. Принципиальная схема ВТМатериальный баланс ВТУстановки первичной переработки нефти. Атмосферно-вакуумная трубчатая установка (АВТ)
 Атмосферные и вакуум­ныеПринципиальная схема блока стабилизации и вторичной перегонки бензина установки  ЭЛОУ-АВТ-6Технологический режим и характеристика ректификационных колонн блока стабилизации и вторичной перегонкиМатериальный баланс блока стабилизации и вторичной перегонки бензинаРасходные показатели установки ЭЛОУ-АВТ-6
 На 1 тонну перерабатываемой нефти:Материальный баланс перегонки нефти и использование дистиллятов
 Общий материальный баланс:Материальный баланс перегонки нефти и использование дистиллятов
 Нефть (I) (100 %)Материальный баланс перегонки нефти и использование дистиллятов
 Легкая головка бензина (V)Материальный баланс перегонки нефти и использование дистиллятов
 Дизельное топливо (XI) –Первичная прямая перегонка нефти даёт сравнительно мало бензина (выход от 4Список использованных источников
 http://chemistry-chemists.com/forum/viewtopic.php?f=9&t=1024
 Ахметов С.А. Технология глубокой переработки нефти: Уч.Вопросы для контроля
 1. Заполните пропуски:
 а) вакуумная перегонка нефти



Слайды и текст этой презентации
Слайд 1
Описание слайда:
ПЕРВИЧНАЯ ПЕРЕРАБОТКА НЕФТИ


Слайд 2
Описание слайда:
План презентации Назначение первичной переработки нефти. Общие сведения о первичной переработке нефти. Фракционный состав нефти. Физико-химические основы процесса ректификации. Принцип работы ректификационной колонны. Установки первичной переработки нефти. Материальный баланс установок первичной переработки нефти и использование дистиллятов.

Слайд 3
Описание слайда:
Назначение первичной переработки нефти Из нефти, поступающей с установок промысловой подготовки на нефтеперерабатывающий завод, получают широкий спектр различной продукции (высокооктановые бензины, дизельные топлива, авиационные керосины, битумы, масла, котельные топлива и многое другое). Но предварительно нефть должна быть разделена на фракции – составляющие, различающиеся по температурам кипения (дистилляты). Для этого на НПЗ существуют установки первичной переработки нефти.

Слайд 4
Описание слайда:
Общие сведения о первичной переработке нефти Установки первичной переработки нефти составляют основу всех нефтеперерабатывающих заводов, от работы этих установок зависят качество и выходы получаемых компонентов топлив, а также сырья для вторичных и других процессов переработки нефти. На Омском НПЗ действуют установки первичной переработки нефти АВТ-6, АВТ-7, АВТ-8, АТ-9, АВТ-10

Слайд 5
Описание слайда:
Схема Омского НПЗ по установкам и производствам

Слайд 6
Описание слайда:
Фракционный состав нефти Фракционный состав является важным показателем качества нефти. В процессе перегонки при постепенно повышающейся температуре из нефти отгоняют части — фракции, отличающиеся друг от друга пределами выкипания. «Разгонка» нефти на фракции осуществляется в ректификационной колонне.

Слайд 7
Описание слайда:

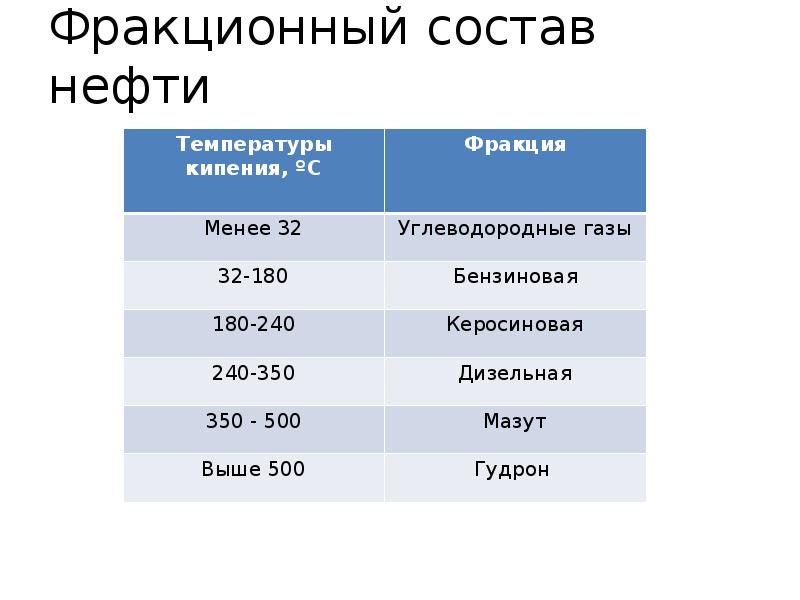

Фракционный состав нефти

Слайд 8
Описание слайда:
Нефть «разгоняют» до температур 300–350 оС при атмосферном давлении (атмосферная перегонка) и до 500 – 550 оС под вакуумом(вакуумная перегонка). Все фракции, выкипающие до 300–350 оС, называют светлыми. Остаток после отбора светлых дистиллятов (выше 350 оС) называют мазутом. Мазут разгоняют под вакуумом.

Слайд 9
Описание слайда:

Слайд 10
Описание слайда:

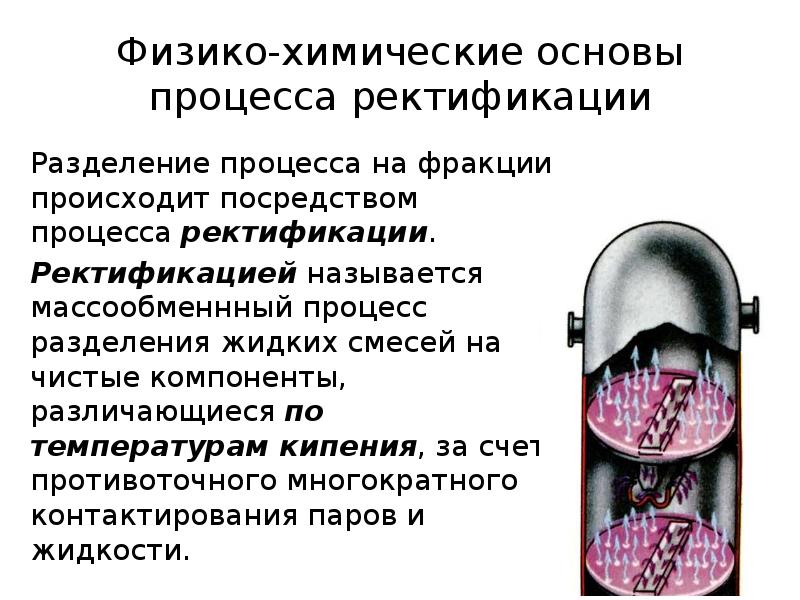

Физико-химические основы процесса ректификации Разделение процесса на фракции происходит посредством процесса ректификации. Ректификацией называется массообменнный процесс разделения жидких смесей на чистые компоненты, различающиеся по температурам кипения, за счет противоточного многократного контактирования паров и жидкости.

Слайд 11
Описание слайда:

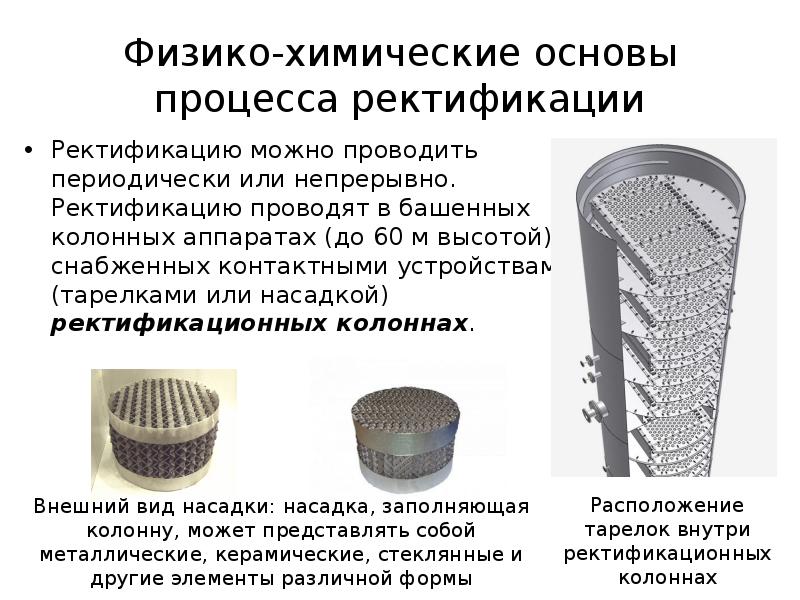

Физико-химические основы процесса ректификации Ректификацию можно проводить периодически или непрерывно. Ректификацию проводят в башенных колонных аппаратах (до 60 м высотой), снабженных контактными устройствами (тарелками или насадкой) ректификационных колоннах.

Слайд 12
Описание слайда:
Принцип работы ректификационной колонны Место ввода в ректификационную колонну нагретого перегоняемого сырья называют питательной секцией (зоной), где осуществляется однократное испарение. Часть колонны, расположенная выше питательной секции, служит для ректификации парового потока и называется концентрационной (укрепляющей), а другая – нижняя часть, в которой осуществляется ректификация жидкого потока, – отгонной (или исчерпывающей) секцией.

Слайд 13
Описание слайда:

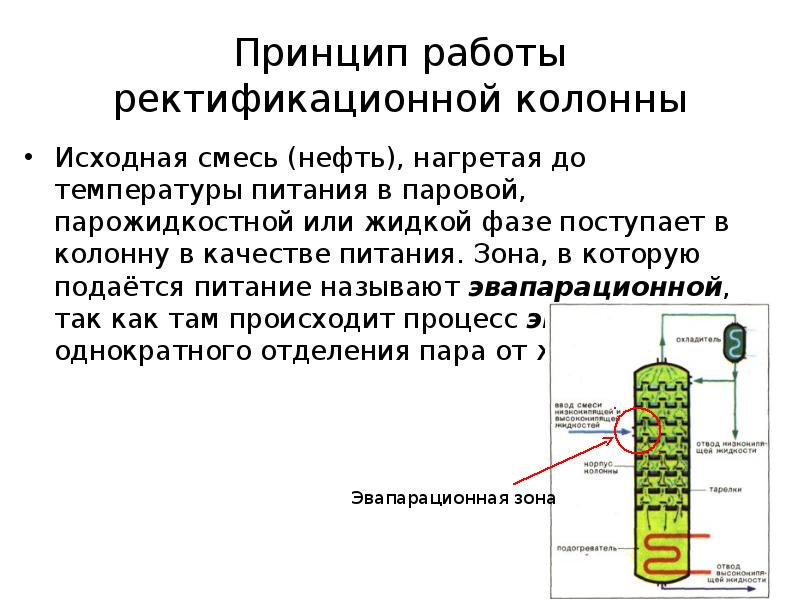

Принцип работы ректификационной колонны Исходная смесь (нефть), нагретая до температуры питания в паровой, парожидкостной или жидкой фазе поступает в колонну в качестве питания. Зона, в которую подаётся питание называют эвапарационной, так как там происходит процесс эвапарации - однократного отделения пара от жидкости.

Слайд 14
Описание слайда:

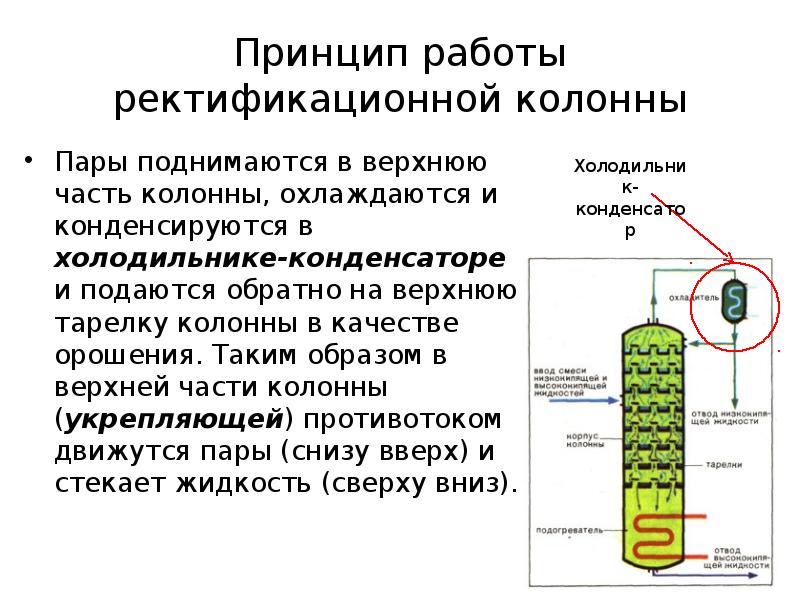

Принцип работы ректификационной колонны Пары поднимаются в верхнюю часть колонны, охлаждаются и конденсируются в холодильнике-конденсаторе и подаются обратно на верхнюю тарелку колонны в качестве орошения. Таким образом в верхней части колонны (укрепляющей) противотоком движутся пары (снизу вверх) и стекает жидкость (сверху вниз).

Слайд 15
Описание слайда:

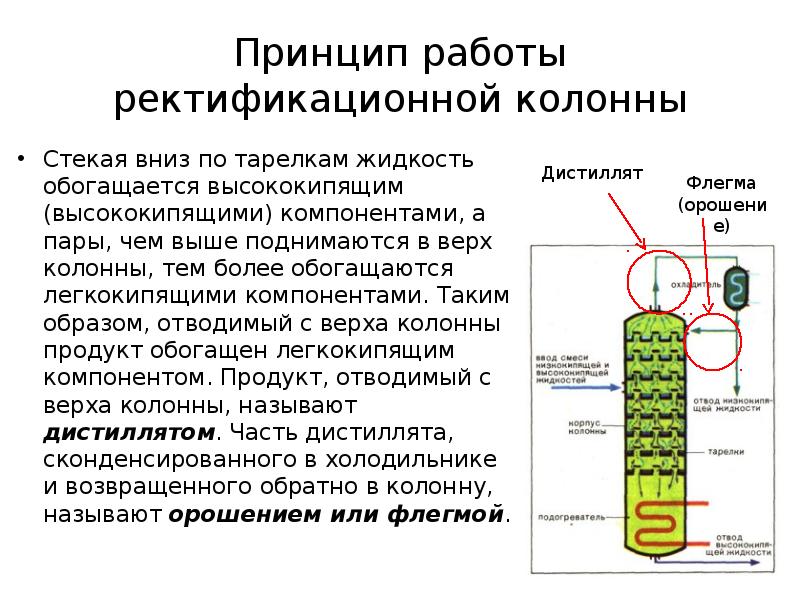

Принцип работы ректификационной колонны Стекая вниз по тарелкам жидкость обогащается высококипящим (высококипящими) компонентами, а пары, чем выше поднимаются в верх колонны, тем более обогащаются легкокипящими компонентами. Таким образом, отводимый с верха колонны продукт обогащен легкокипящим компонентом. Продукт, отводимый с верха колонны, называют дистиллятом. Часть дистиллята, сконденсированного в холодильнике и возвращенного обратно в колонну, называют орошением или флегмой.

Слайд 16
Описание слайда:
Принцип работы ректификационной колонны Для создания восходящего потока паров в кубовой (нижней, отгонной) части ректификационной колонны часть кубовой жидкости направляют в теплообменник, образовавшиеся пары подают обратно под нижнюю тарелку колонны.

Слайд 17
Описание слайда:

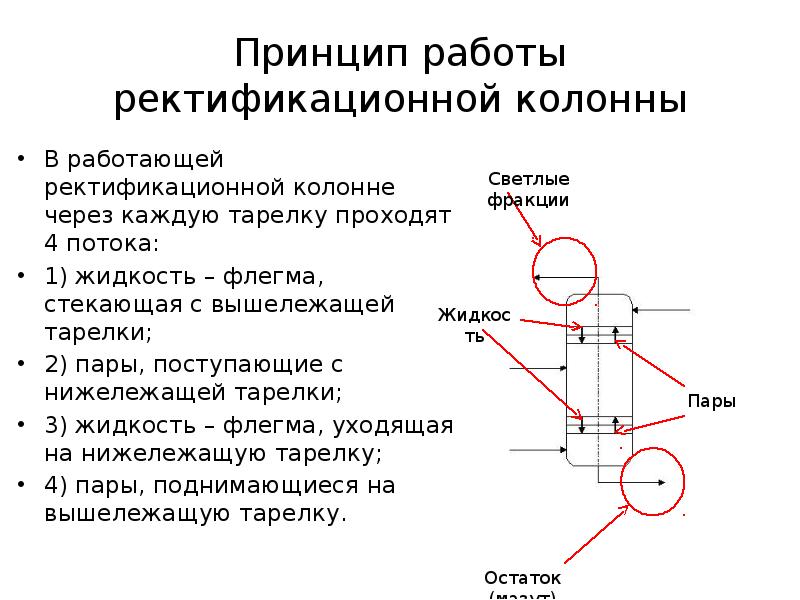

Принцип работы ректификационной колонны В работающей ректификационной колонне через каждую тарелку проходят 4 потока: 1) жидкость – флегма, стекающая с вышележащей тарелки; 2) пары, поступающие с нижележащей тарелки; 3) жидкость – флегма, уходящая на нижележащую тарелку; 4) пары, поднимающиеся на вышележащую тарелку.

Слайд 18
Описание слайда:

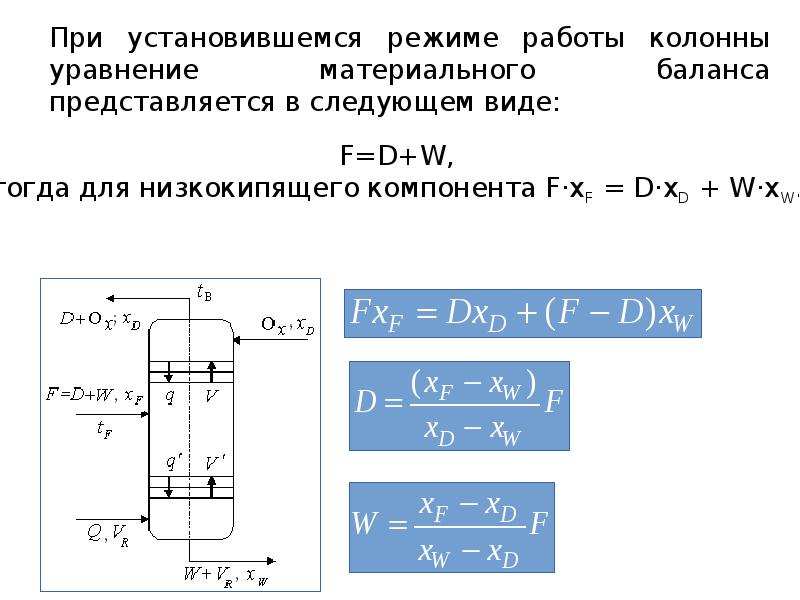

Слайд 19
Описание слайда:

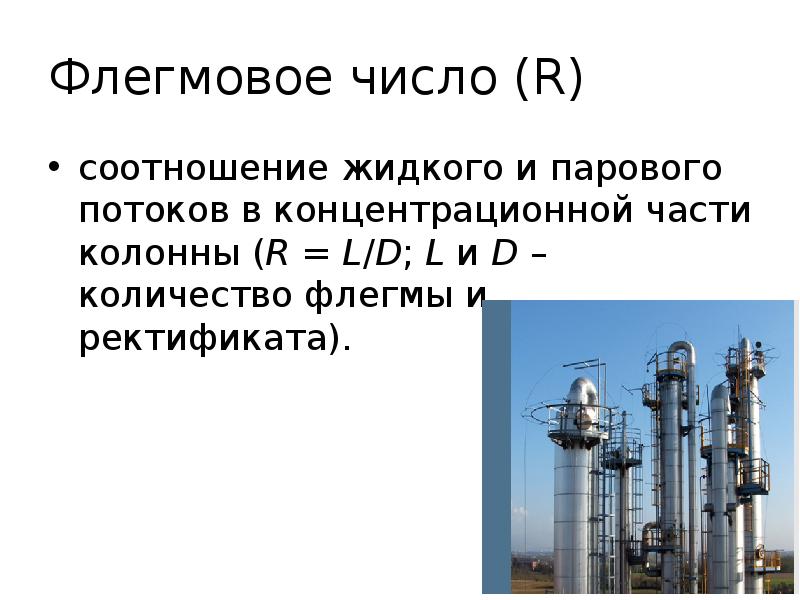

Флегмовое число (R) соотношение жидкого и парового потоков в концентрационной части колонны (R = L/D; L и D – количество флегмы и ректификата).

Слайд 20
Описание слайда:

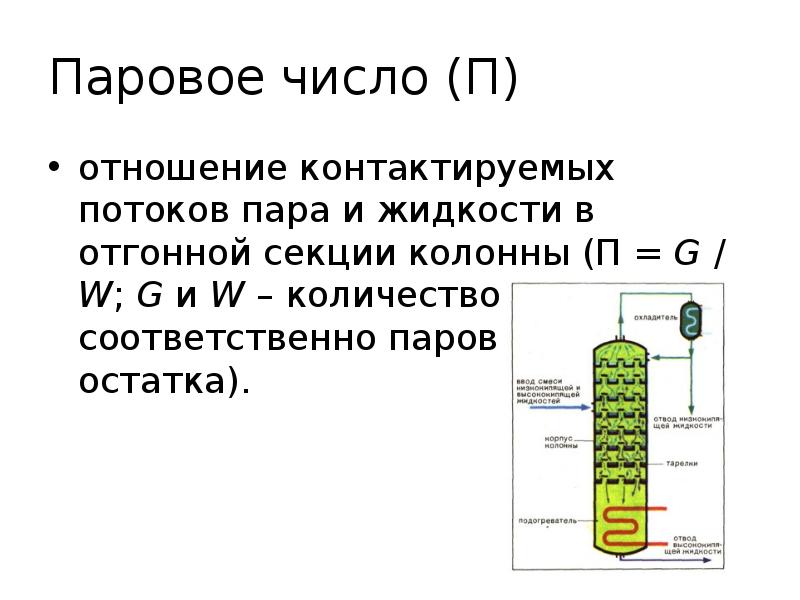

Паровое число (П) отношение контактируемых потоков пара и жидкости в отгонной секции колонны (П = G / W; G и W – количество соответственно паров и кубового остатка).

Слайд 21
Описание слайда:

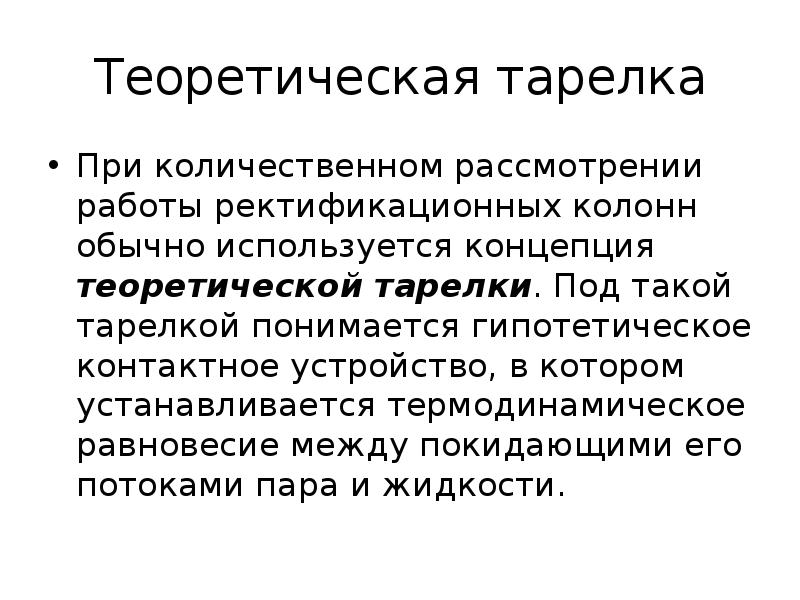

Теоретическая тарелка При количественном рассмотрении работы ректификационных колонн обычно используется концепция теоретической тарелки. Под такой тарелкой понимается гипотетическое контактное устройство, в котором устанавливается термодинамическое равновесие между покидающими его потоками пара и жидкости.

Слайд 22
Описание слайда:

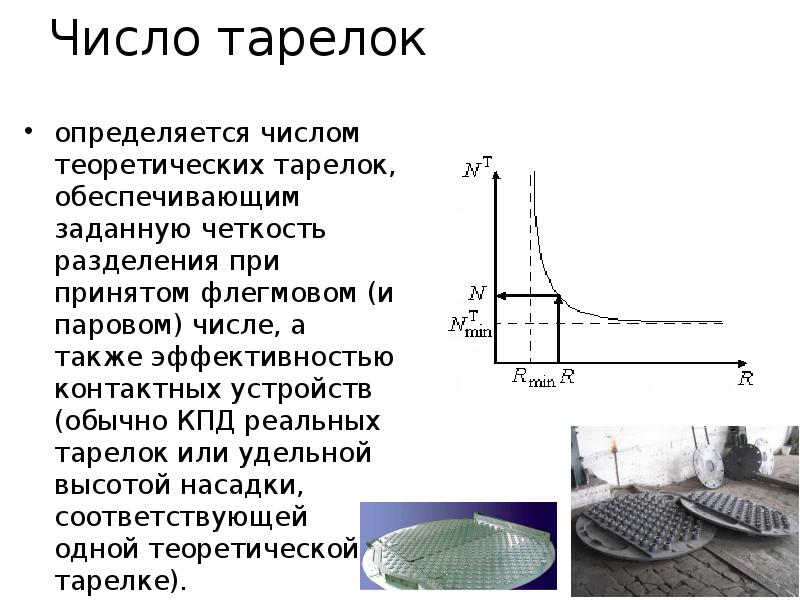

Число тарелок определяется числом теоретических тарелок, обеспечивающим заданную четкость разделения при принятом флегмовом (и паровом) числе, а также эффективностью контактных устройств (обычно КПД реальных тарелок или удельной высотой насадки, соответствующей одной теоретической тарелке).

Слайд 23
Описание слайда:

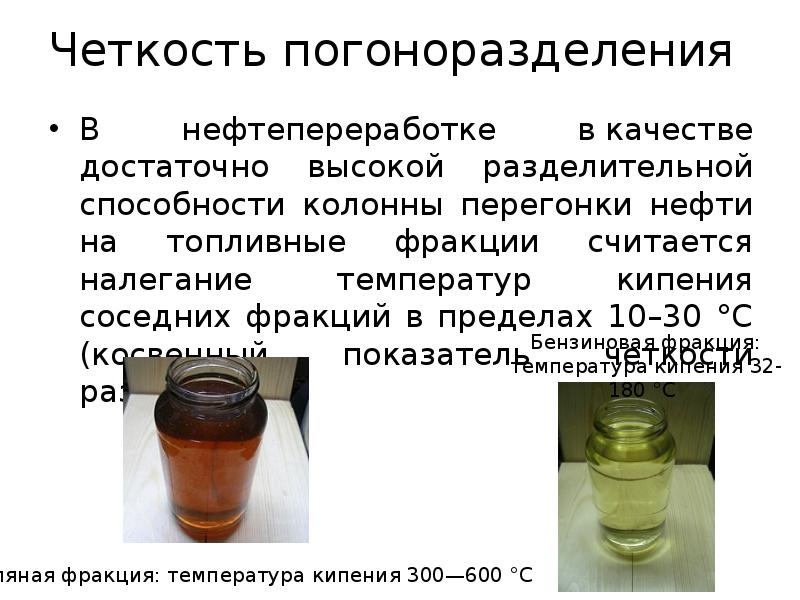

Четкость погоноразделения В нефтепереработке в качестве достаточно высокой разделительной способности колонны перегонки нефти на топливные фракции считается налегание температур кипения соседних фракций в пределах 10–30 °С (косвенный показатель четкости разделения).

Слайд 24
Описание слайда:

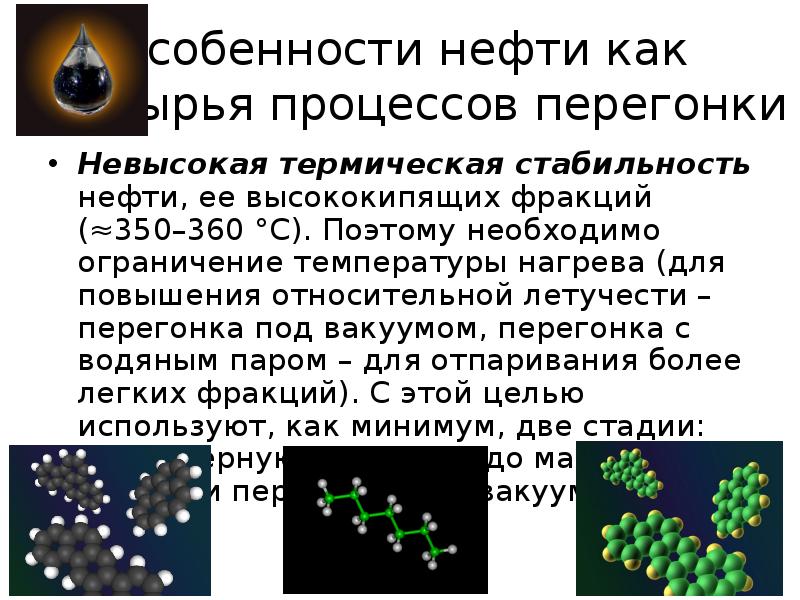

Особенности нефти как сырья процессов перегонки Невысокая термическая стабильность нефти, ее высококипящих фракций (≈350–360 °С). Поэтому необходимо ограничение температуры нагрева (для повышения относительной летучести – перегонка под вакуумом, перегонка с водяным паром – для отпаривания более легких фракций). С этой целью используют, как минимум, две стадии: атмосферную перегонку до мазута (до 350 °С) и перегонку под вакуумом.

Слайд 25
Описание слайда:
Особенности нефти как сырья процессов перегонки Нефть – многокомпонентное сырье с непрерывным характером распределения фракционного состава и соответственно летучести компонентов. Поэтому в нефтепереработке отбирают широкие фракции (°С): бензиновые; керосиновые; дизельные; вакуумный газойль; гудрон. Иногда ограничиваются неглубокой перегонкой нефти с получением остатка (мазута, выкипающего выше 350 °С).

Слайд 26
Описание слайда:

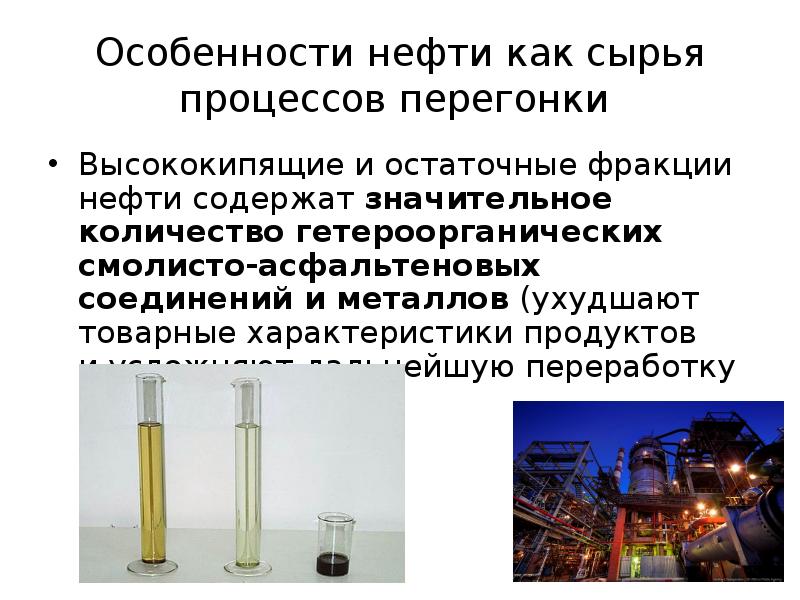

Особенности нефти как сырья процессов перегонки Высококипящие и остаточные фракции нефти содержат значительное количество гетероорганических смолисто-асфальтеновых соединений и металлов (ухудшают товарные характеристики продуктов и усложняют дальнейшую переработку дистиллятов).

Слайд 27
Описание слайда:
Ректификационные колонны Простые колонны используются для разделения исходной смеси (сырья) на два продукта. Сложные колонны разделяют исходную смесь больше, чем на два продукта: 1-я – ректификационная колонна с отбором дополнительной фракции непосредственно из колонны в виде боковых погонов (1,2,3); 2-я – ректификационная колонна, у которой дополнительные продукты отбираются из специальных отпарных колонн (стриппингов).

Слайд 28
Описание слайда:

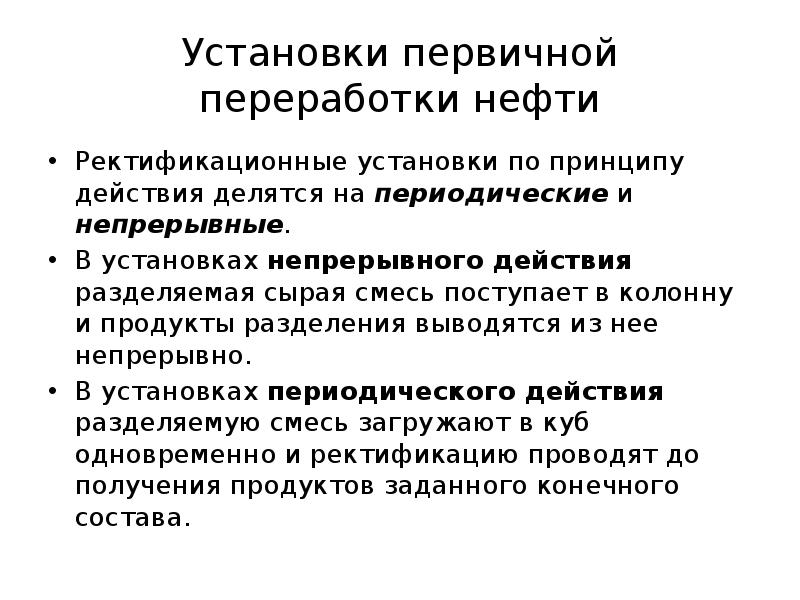

Установки первичной переработки нефти Ректификационные установки по принципу действия делятся на периодические и непрерывные. В установках непрерывного действия разделяемая сырая смесь поступает в колонну и продукты разделения выводятся из нее непрерывно. В установках периодического действия разделяемую смесь загружают в куб одновременно и ректификацию проводят до получения продуктов заданного конечного состава.

Слайд 29
Описание слайда:

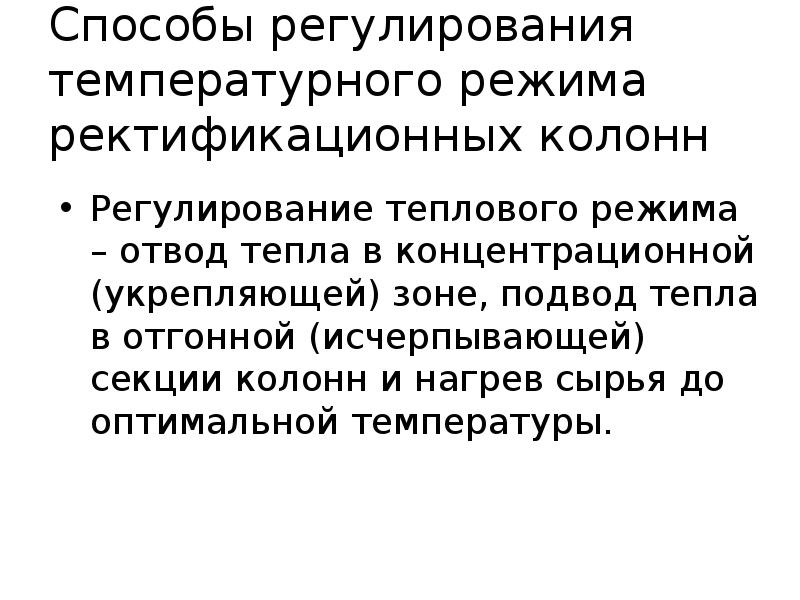

Способы регулирования температурного режима ректификационных колонн Регулирование теплового режима – отвод тепла в концентрационной (укрепляющей) зоне, подвод тепла в отгонной (исчерпывающей) секции колонн и нагрев сырья до оптимальной температуры.

Слайд 30
Описание слайда:

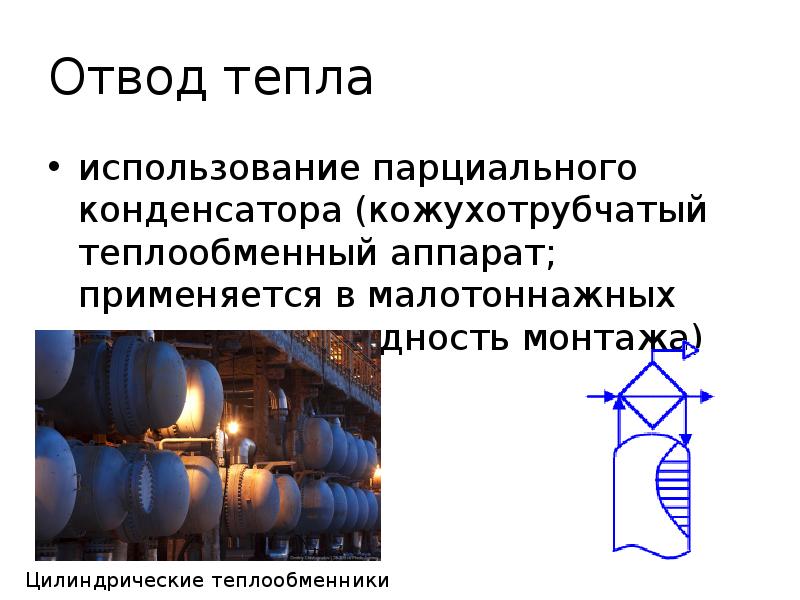

Отвод тепла использование парциального конденсатора (кожухотрубчатый теплообменный аппарат; применяется в малотоннажных установках; трудность монтажа)

Слайд 31
Описание слайда:

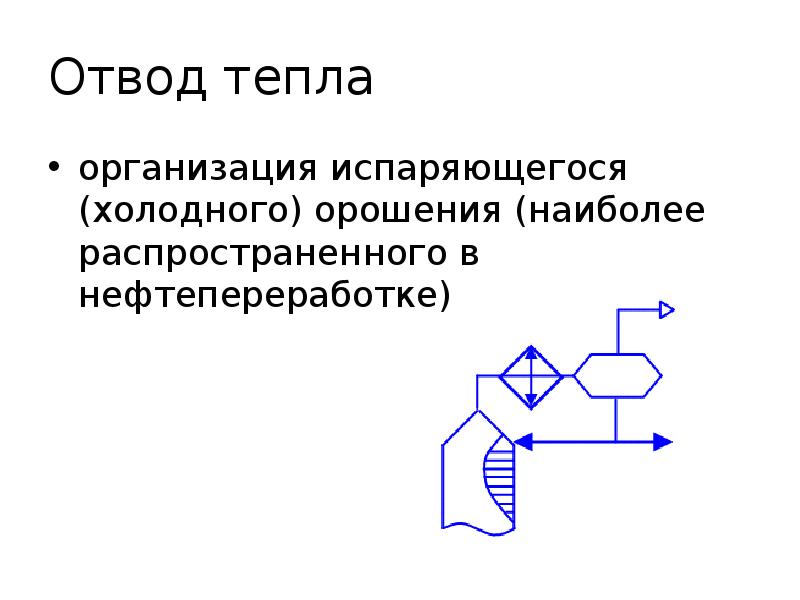

Отвод тепла организация испаряющегося (холодного) орошения (наиболее распространенного в нефтепереработке)

Слайд 32
Описание слайда:

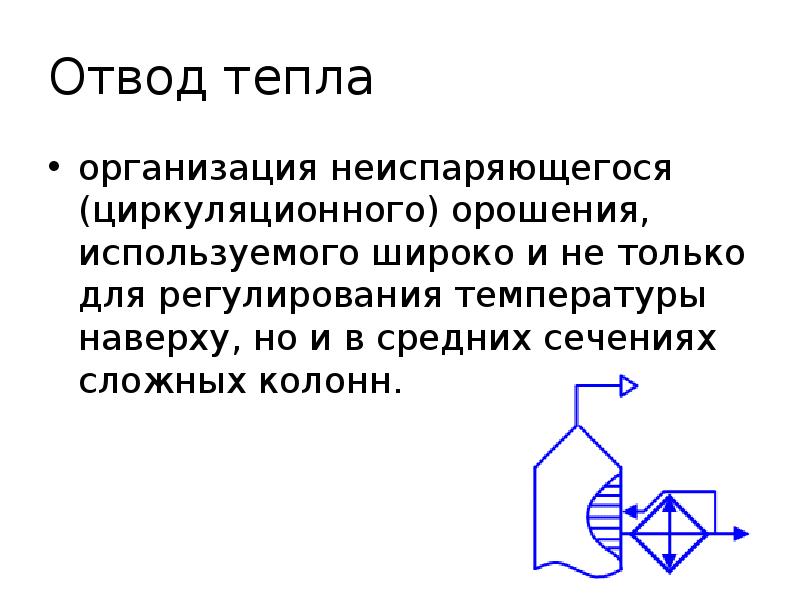

Отвод тепла организация неиспаряющегося (циркуляционного) орошения, используемого широко и не только для регулирования температуры наверху, но и в средних сечениях сложных колонн.

Слайд 33
Описание слайда:

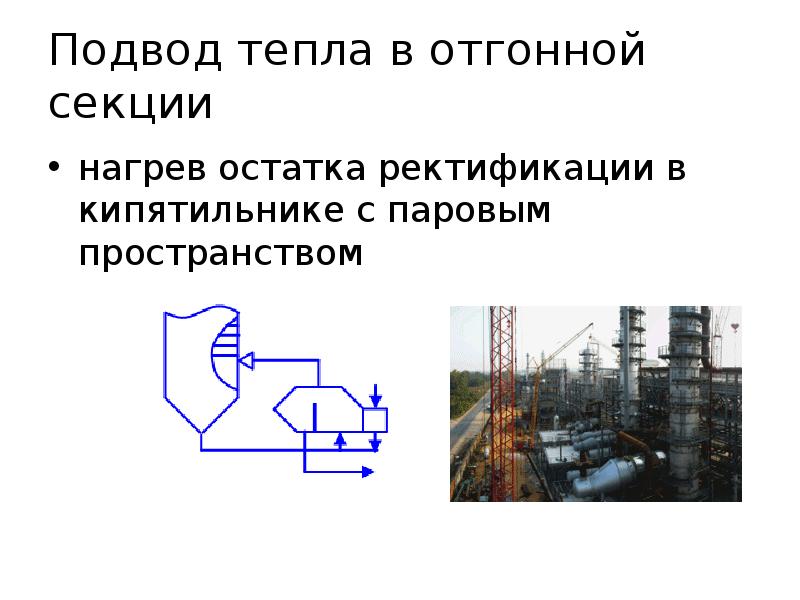

Подвод тепла в отгонной секции нагрев остатка ректификации в кипятильнике с паровым пространством

Слайд 34
Описание слайда:

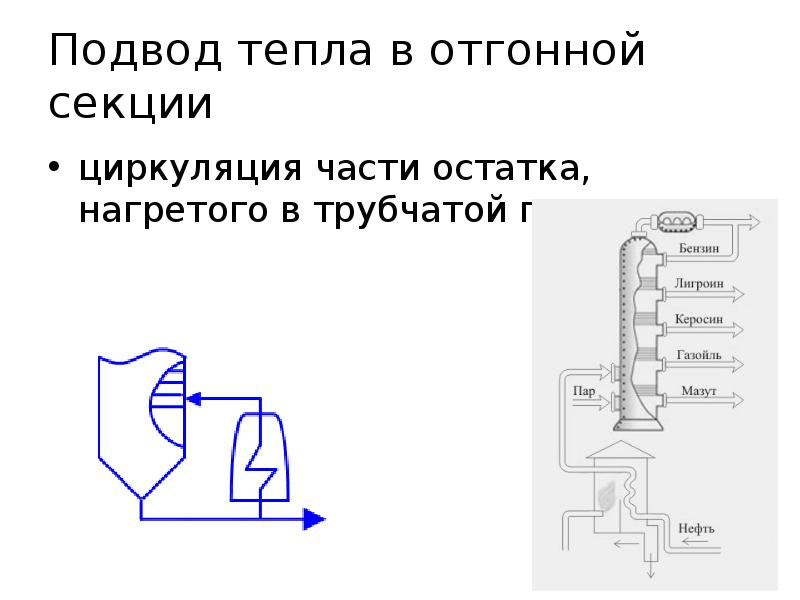

Подвод тепла в отгонной секции циркуляция части остатка, нагретого в трубчатой печи

Слайд 35
Описание слайда:

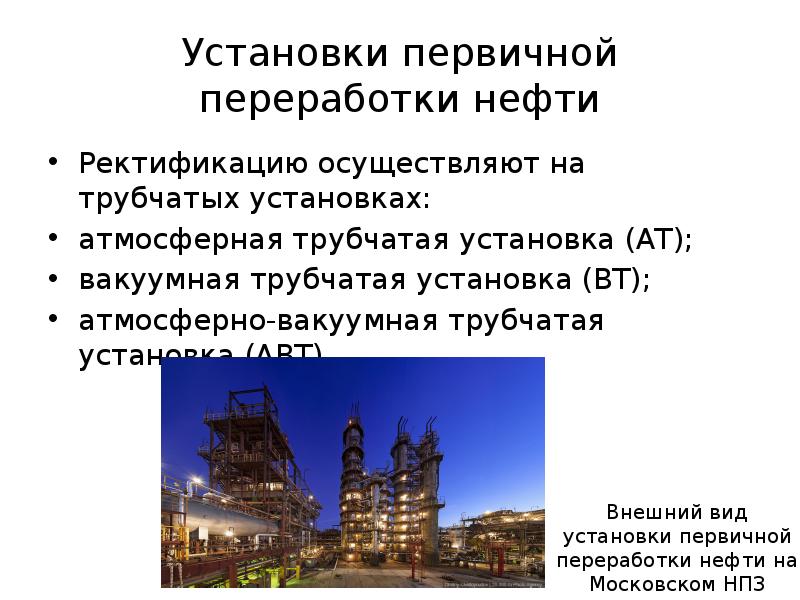

Установки первичной переработки нефти Ректификацию осуществляют на трубчатых установках: атмосферная трубчатая установка (АТ); вакуумная трубчатая установка (ВТ); атмосферно-вакуумная трубчатая установка (АВТ).

Слайд 36
Описание слайда:

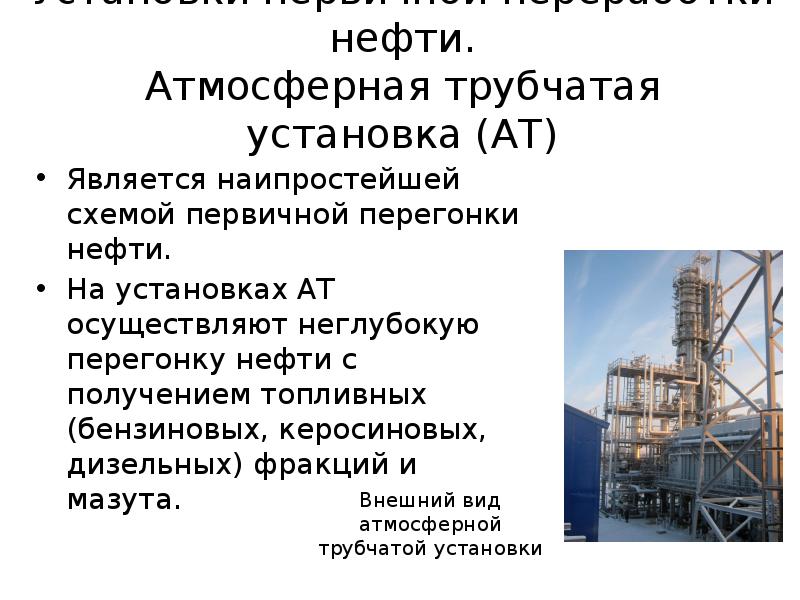

Установки первичной переработки нефти. Атмосферная трубчатая установка (АТ) Является наипростейшей схемой первичной перегонки нефти. На установках АТ осуществляют неглубокую перегонку нефти с получением топливных (бензиновых, керосиновых, дизельных) фракций и мазута.

Слайд 37
Описание слайда:
Установки первичной переработки нефти. Принципиальная схема АТ

Слайд 38
Описание слайда:

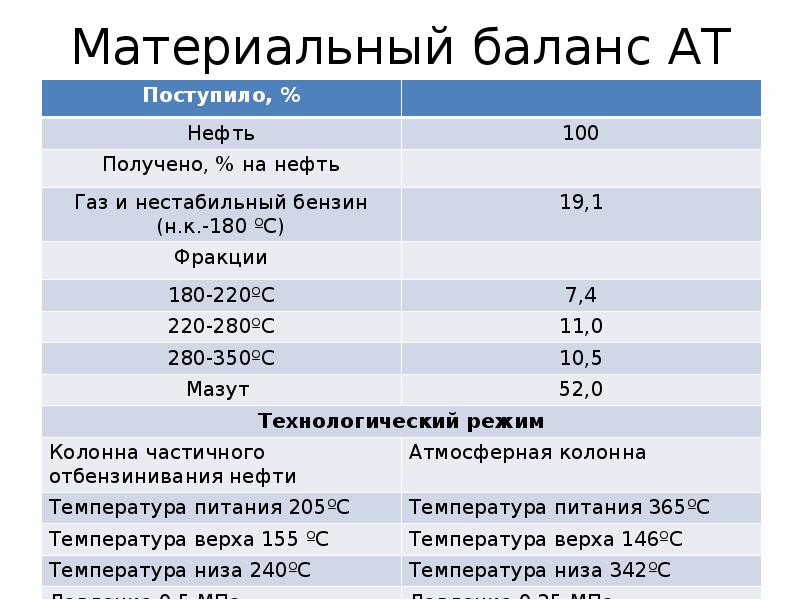

Материальный баланс АТ

Слайд 39
Описание слайда:
Установки первичной переработки нефти. Вакуумные трубчатые установки (ВТ) Установки ВТ предназначены для перегонки мазута. При вакуумной перегонке из мазута получают вакуумные дистилляты, масляные фракции и тяжелый остаток – гудрон. Полученный материал используется в качестве сырья для получения масел, парафина, битумов. Остаток (концентрат, гудрон) после окисления может быть использован в качестве дорожного и строительного битума или в качестве компонента котельного топлива.

Слайд 40
Описание слайда:
Установки первичной переработки нефти. Принципиальная схема ВТ

Слайд 41
Описание слайда:
Материальный баланс ВТ

Слайд 42
Описание слайда:

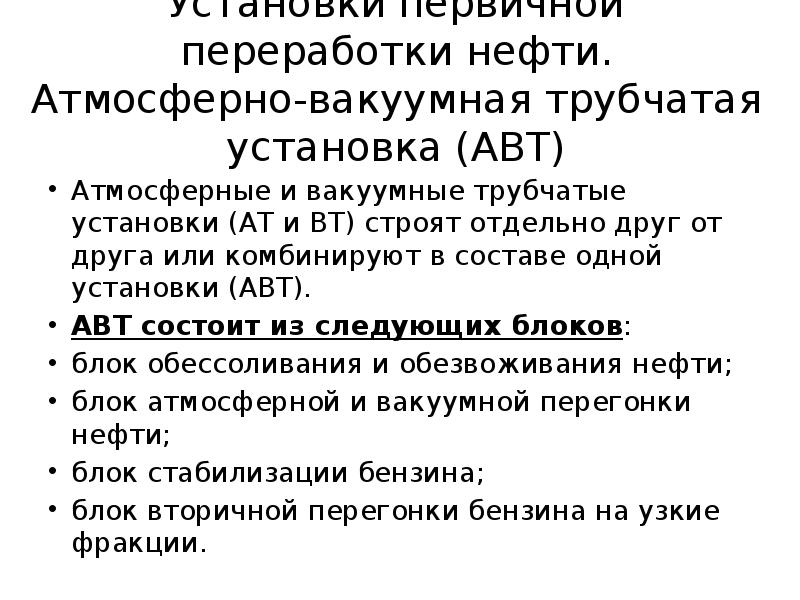

Установки первичной переработки нефти. Атмосферно-вакуумная трубчатая установка (АВТ) Атмосферные и вакуум­ные трубчатые установки (AT и ВТ) строят отдельно друг от друга или комбинируют в составе одной установки (АВТ). АВТ состоит из следующих блоков: блок обессоливания и обезвоживания нефти; блок атмосферной и вакуумной перегонки нефти; блок стабилизации бензина; блок вторичной перегонки бензина на узкие фракции.

Слайд 43
Описание слайда:
Принципиальная схема блока стабилизации и вторичной перегонки бензина установки ЭЛОУ-АВТ-6

Слайд 44
Описание слайда:

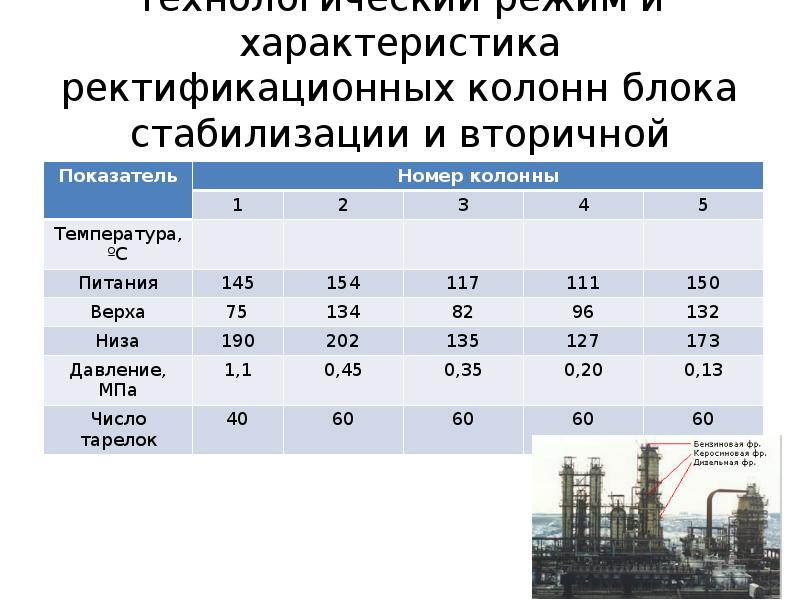

Технологический режим и характеристика ректификационных колонн блока стабилизации и вторичной перегонки

Слайд 45
Описание слайда:

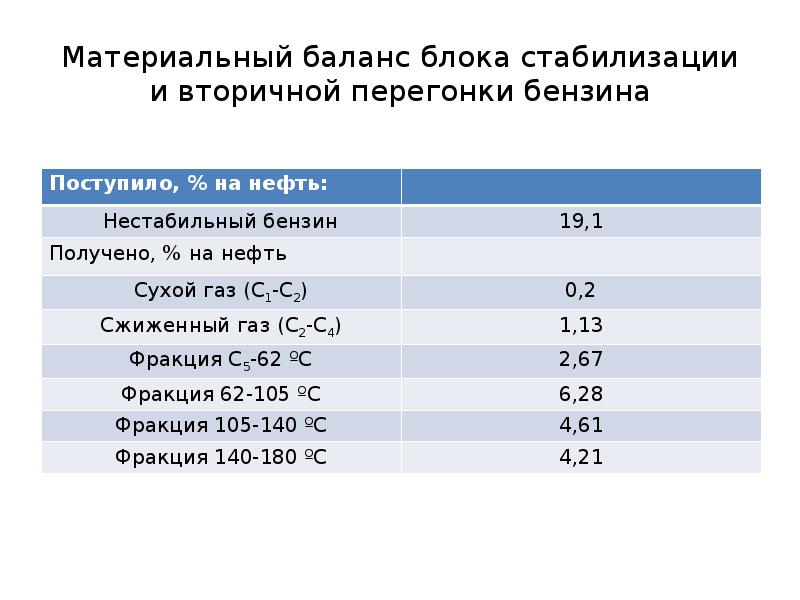

Материальный баланс блока стабилизации и вторичной перегонки бензина

Слайд 46
Описание слайда:

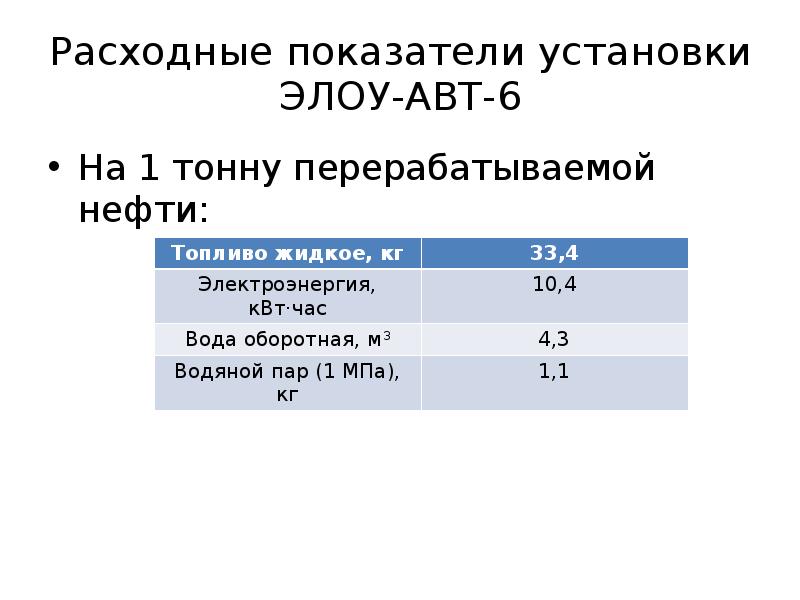

Расходные показатели установки ЭЛОУ-АВТ-6 На 1 тонну перерабатываемой нефти:

Слайд 47
Описание слайда:

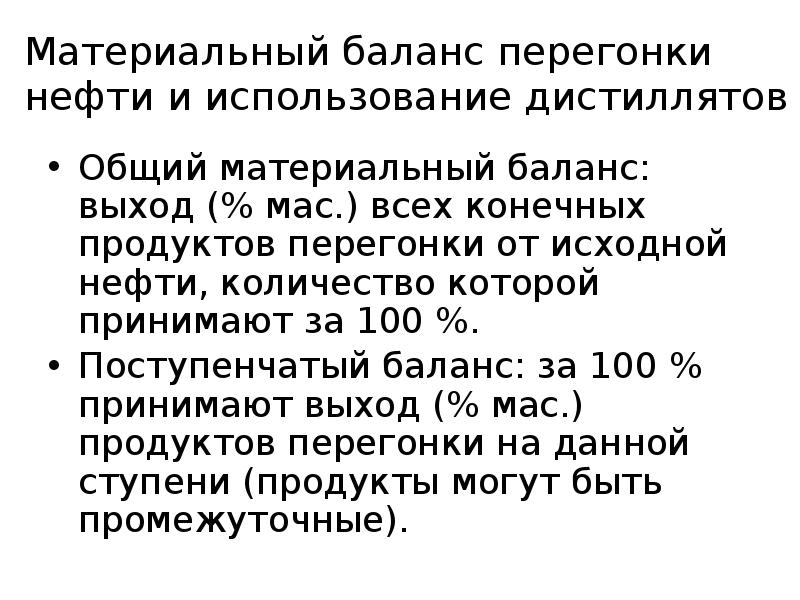

Материальный баланс перегонки нефти и использование дистиллятов Общий материальный баланс: выход (% мас.) всех конечных продуктов перегонки от исходной нефти, количество которой принимают за 100 %. Поступенчатый баланс: за 100 % принимают выход (% мас.) продуктов перегонки на данной ступени (продукты могут быть промежуточные).

Слайд 48
Описание слайда:

Слайд 49
Описание слайда:

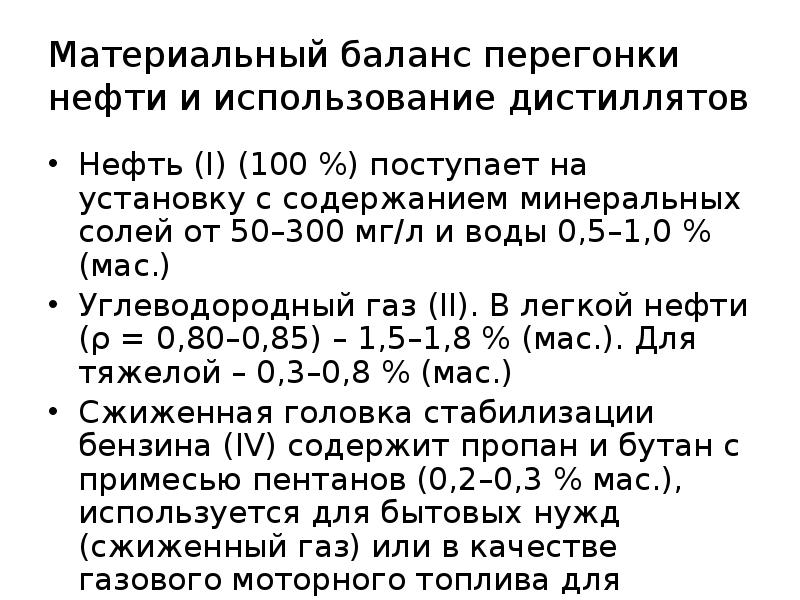

Материальный баланс перегонки нефти и использование дистиллятов Нефть (I) (100 %) поступает на установку с содержанием минеральных солей от 50–300 мг/л и воды 0,5–1,0 % (мас.) Углеводородный газ (II). В легкой нефти (ρ = 0,80–0,85) – 1,5–1,8 % (мас.). Для тяжелой – 0,3–0,8 % (мас.) Сжиженная головка стабилизации бензина (IV) содержит пропан и бутан с примесью пентанов (0,2–0,3 % мас.), используется для бытовых нужд (сжиженный газ) или в качестве газового моторного топлива для автомобилей (СПБТЛ или СПБТЗ).

Слайд 50
Описание слайда:

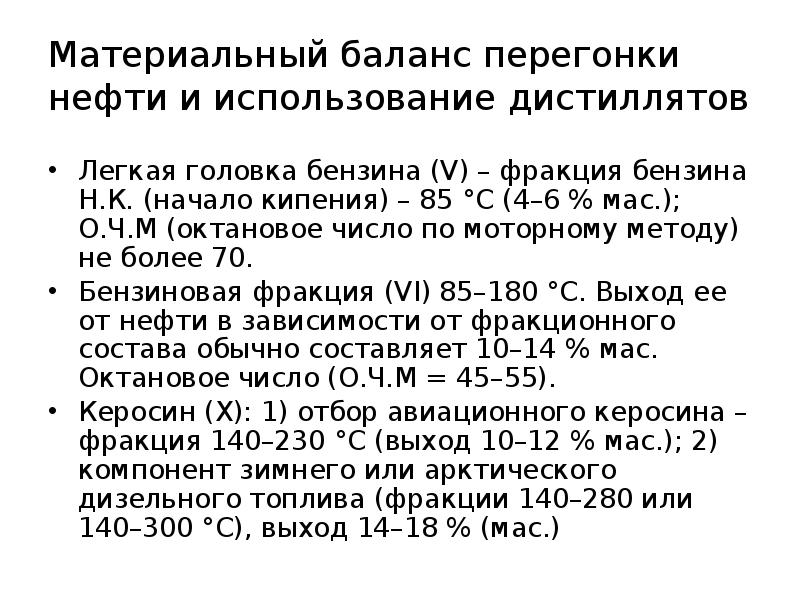

Материальный баланс перегонки нефти и использование дистиллятов Легкая головка бензина (V) – фракция бензина Н.К. (начало кипения) – 85 °С (4–6 % мас.); О.Ч.М (октановое число по моторному методу) не более 70. Бензиновая фракция (VI) 85–180 °С. Выход ее от нефти в зависимости от фракционного состава обычно составляет 10–14 % мас. Октановое число (О.Ч.М = 45–55). Керосин (Х): 1) отбор авиационного керосина – фракция 140–230 °С (выход 10–12 % мас.); 2) компонент зимнего или арктического дизельного топлива (фракции 140–280 или 140–300 °С), выход 14–18 % (мас.)

Слайд 51
Описание слайда:

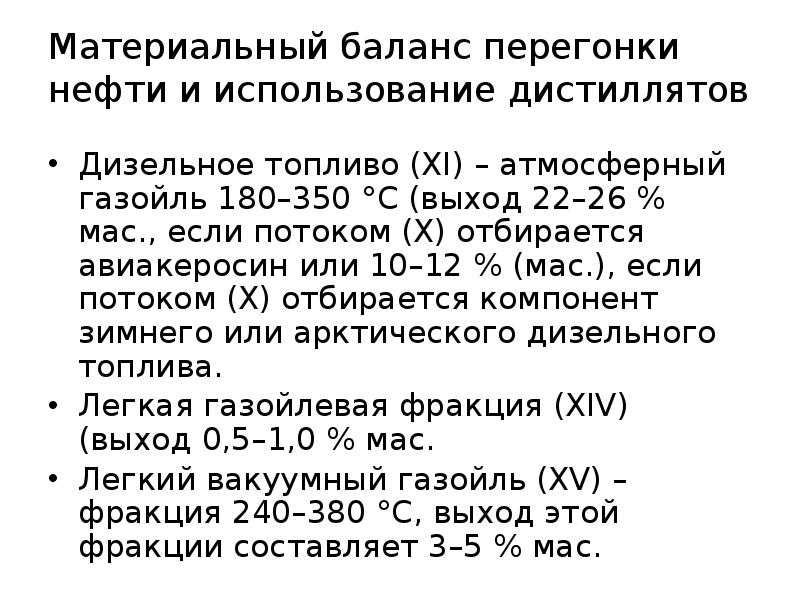

Материальный баланс перегонки нефти и использование дистиллятов Дизельное топливо (XI) – атмосферный газойль 180–350 °С (выход 22–26 % мас., если потоком (Х) отбирается авиакеросин или 10–12 % (мас.), если потоком (Х) отбирается компонент зимнего или арктического дизельного топлива. Легкая газойлевая фракция (XIV) (выход 0,5–1,0 % мас. Легкий вакуумный газойль (XV) – фракция 240–380 °С, выход этой фракции составляет 3–5 % мас.

Слайд 52
Описание слайда:

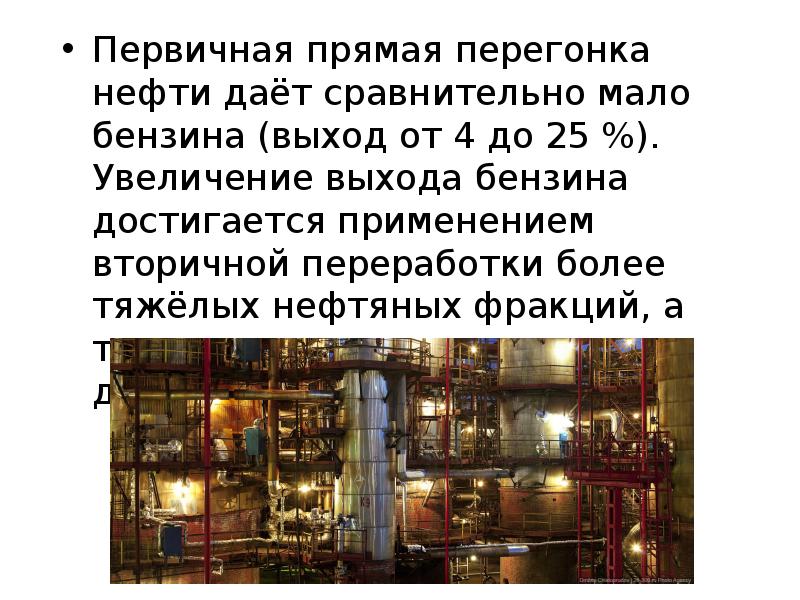

Первичная прямая перегонка нефти даёт сравнительно мало бензина (выход от 4 до 25 %). Увеличение выхода бензина достигается применением вторичной переработки более тяжёлых нефтяных фракций, а также мазута с помощью деструктивных методов. Первичная прямая перегонка нефти даёт сравнительно мало бензина (выход от 4 до 25 %). Увеличение выхода бензина достигается применением вторичной переработки более тяжёлых нефтяных фракций, а также мазута с помощью деструктивных методов.

Слайд 53
Описание слайда:

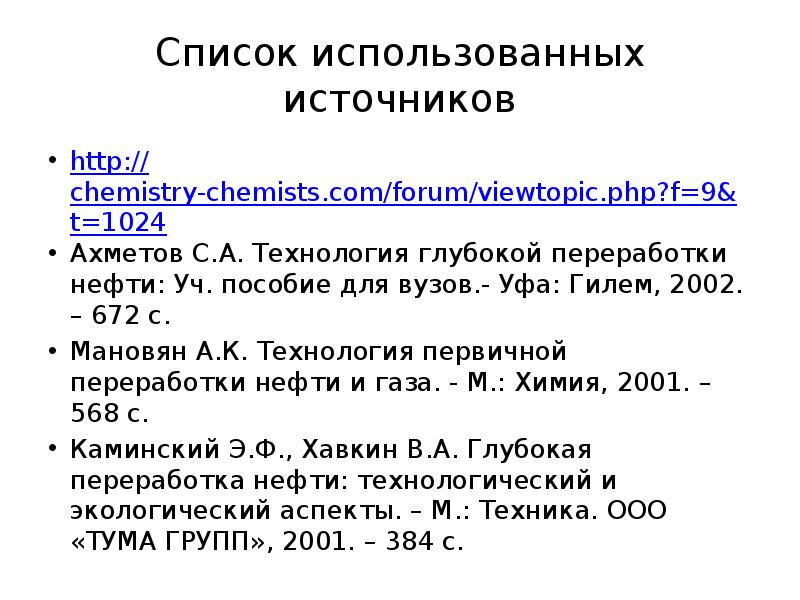

Список использованных источников http://chemistry-chemists.com/forum/viewtopic.php?f=9&t=1024 Ахметов С.А. Технология глубокой переработки нефти: Уч. пособие для вузов.- Уфа: Гилем, 2002. – 672 с. Мановян А.К. Технология первичной переработки нефти и газа. - М.: Химия, 2001. – 568 с. Каминский Э.Ф., Хавкин В.А. Глубокая переработка нефти: технологический и экологический аспекты. – М.: Техника. ООО «ТУМА ГРУПП», 2001. – 384 с.

Слайд 54
Описание слайда:

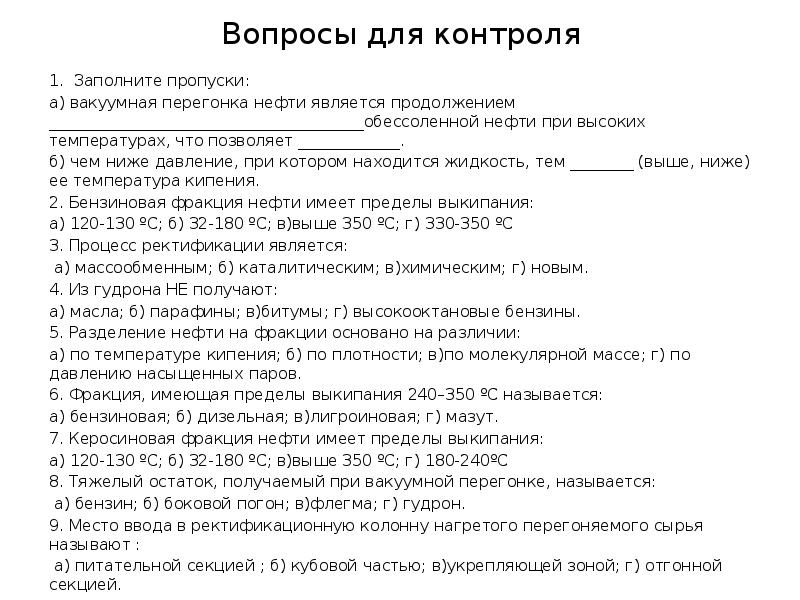

Вопросы для контроля 1. Заполните пропуски: а) вакуумная перегонка нефти является продолжением ________________________________________обессоленной нефти при высоких температурах, что позволяет _____________. б) чем ниже давление, при котором находится жидкость, тем ________ (выше, ниже) ее температура кипения. 2. Бензиновая фракция нефти имеет пределы выкипания: а) 120-130 ºС; б) 32-180 ºС; в)выше 350 ºС; г) 330-350 ºС 3. Процесс ректификации является: а) массообменным; б) каталитическим; в)химическим; г) новым. 4. Из гудрона НЕ получают: а) масла; б) парафины; в)битумы; г) высокооктановые бензины. 5. Разделение нефти на фракции основано на различии: а) по температуре кипения; б) по плотности; в)по молекулярной массе; г) по давлению насыщенных паров. 6. Фракция, имеющая пределы выкипания 240–350 ºС называется: а) бензиновая; б) дизельная; в)лигроиновая; г) мазут. 7. Керосиновая фракция нефти имеет пределы выкипания: а) 120-130 ºС; б) 32-180 ºС; в)выше 350 ºС; г) 180-240ºС 8. Тяжелый остаток, получаемый при вакуумной перегонке, называется: а) бензин; б) боковой погон; в)флегма; г) гудрон. 9. Место ввода в ректификационную колонну нагретого перегоняемого сырья называют : а) питательной секцией ; б) кубовой частью; в)укрепляющей зоной; г) отгонной секцией.
