Гальваникалық элементтер презентация

Жоспар Кіріспе Негізгі бөлім Электрикалық потенциал және өлшемі. Сутектік салыстырушы электрондық құралы. Тотығу – тотықсыздану потенциаларының стандартты қатары. Электрондық потенциалдың электролиттің концентрациясы, температурасына, рн ортасына тәуелділігі. Нернст теңдеуі Қорытынды Пайдалынылған әдебиеттер

Гальваникалық элементті алғаш рет 1774 жылы Луиджи Гальвани бақаға тәжірбие жасай отырып, тірі электр тогын ашады. Осындай тәжірибе жүргізе отырып, Луиджи Гальвани тоқ көзі ретінде табиғи электр қуатын пайдаланғысы келді, алайда ол күні аспан ашық болды да, аспанда бір шөкім де бұлт болған жоқ. Ғалым бақаның жұлынына енгізіп қойған электродтарды бақа жатқан темір торға байқамай тигізіп басып кетеді. Гальвани тура найзағай ойнаған кезде жасаған тәжірибе кезіндегідей жиырылу пайда болғанын көргенде, өте қатты таңданады. Бұлшықеттер сыртқы тоқ көзі болмаған кезде де жиырылатынын анықтағанда, Луиджи Гальвани одан да көбірек таңырқады. Өткізгішпен жалғасқан әртүрлі екі металл тіліктерін бұлшық еттерге жай ғана салған кезде де, олар жиырылады екен.

Электрохимия

Гальваникалық элемент Гальваникалық элемент деп электродтарда өтетін химиялық реакциялар нәтижесінде электр тоғын алатын құралды айтады. Гальваникалық элементте химиялық энергия электр энергиясына айналады. Гальваникалық элементтің маңызды сандық өлшемі электр қозғаушы күш болып табылады, ол екі жартылай элементтің электродтық потенциалдарының айырымына тең шама: Теңдеуден көрінетіндей, диффузиялық потенциал гальваникалық элементтің эқк азайтады, сондықтан электродты потенциалдың әсерін жоққа шығарады. Гальваникалық элементтерін айырады: 1. Тотығу - тотықсыздану 2. Концентрациялық

Гальваникалық элементтердің термодинамикасы. Егер гальваникалық элемент сыртқы кедергіге тұйықталған болса (егер R өте үлкен алсақ), онда гальваникалық элементің жүйесінде максимальді пайдалы жұмысты беруге мүмкіндігі бар кері үрдіс орнатылады, яғни: Гальваникалық элементтердің термодинамикасы. Егер гальваникалық элемент сыртқы кедергіге тұйықталған болса (егер R өте үлкен алсақ), онда гальваникалық элементің жүйесінде максимальді пайдалы жұмысты беруге мүмкіндігі бар кері үрдіс орнатылады, яғни:

Гальваникалық элементтер түрлері Гальваникалық элементтегі бөлік электродтарда екі үдеріс өтеді

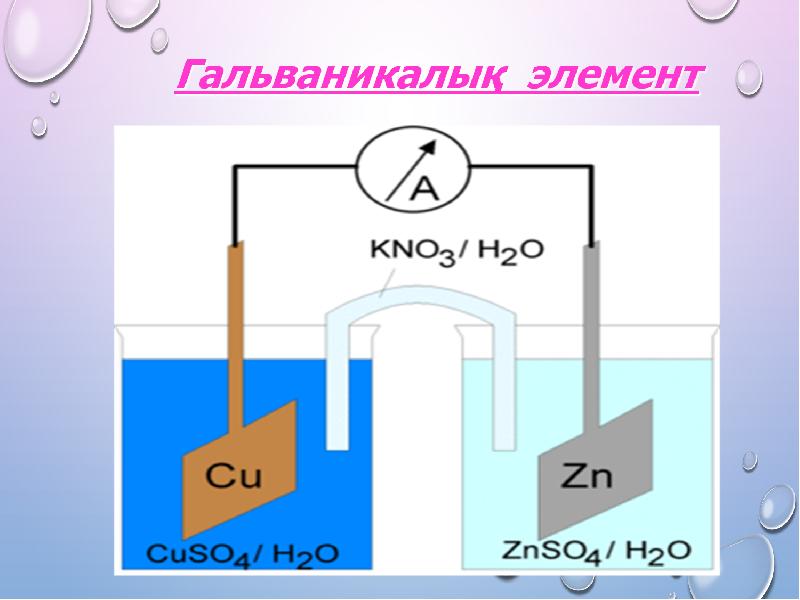

Гальваникалық элеметтің ең қарапайымы – Даниэль – Якоби элементі. Ол мырыш және мыс электродтарынан тұрады. Мырыш пластинкасы ZnSO4 ерітіндісіне, ал мыс CuSO4 ерітіндісіне батырылған, яғни әрбір металл өз тұздарының ерітіндісіне батырылған. Әрбір электрод үшін тепе – теңдік болады: Гальваникалық элеметтің ең қарапайымы – Даниэль – Якоби элементі. Ол мырыш және мыс электродтарынан тұрады. Мырыш пластинкасы ZnSO4 ерітіндісіне, ал мыс CuSO4 ерітіндісіне батырылған, яғни әрбір металл өз тұздарының ерітіндісіне батырылған. Әрбір электрод үшін тепе – теңдік болады:

ГАЛЬВАНИКАЛЫҚ ЭЛЕМЕНТТІҢ СХЕМАСЫН КЕЛЕСІ ТҮРДЕ ӨРНЕКТЕУГЕ БОЛАДЫ: ГАЛЬВАНИКАЛЫҚ ЭЛЕМЕНТТІҢ СХЕМАСЫН КЕЛЕСІ ТҮРДЕ ӨРНЕКТЕУГЕ БОЛАДЫ:

ЖАНАСУ ПОТЕНЦИАЛДАР АЙЫРЫМЫ ТУРАЛЫ ТҮСІНІК Гальваникалық элемент электр тогын беру үшін электродтарды міндетті түрде металл өткізгіштермен тұйықтау қажет. Егер әртүрлі А және В металдары жақын жанасса, онда электрондардың белгілі бір мөлшері бір металдан екіншісіне беріледі, бір металл оң, ал екіншісі теріс зарядталады.

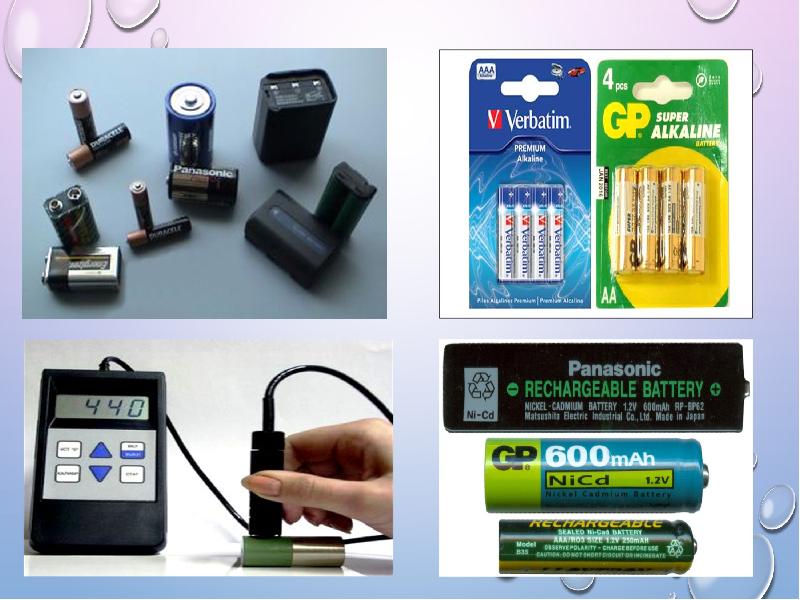

Гальваникалық элементтерді қолданылуы Гальваникалық  элементтер  тұрақты электр тогының көзі  болып табылады. Олар бір ретті қолданбалы (техникалық гальваникалық  элементтер), көп  ретті қолданбалы  аккумуляторлар   болады.

Қазіргі кезде  марганец-мырыш гальваникалық  элементі кең қолданылады.  Бұл элементтің бірнеше  түрі бар, бірі локланштың “құрғақ”  элементі,  қысқартылған түрде  МЦ.  Оның бір электроды  мырыш, екіншісі  маргенец (VI)  оксидінен  тұрады.  Оған электр  тогының  өткізгіші  болатын графит  электроды тығыздалған.  Екі электродта 20% -тік  хлорлы аммоний  ерітіндісіне батырылған Қазіргі кезде  марганец-мырыш гальваникалық  элементі кең қолданылады.  Бұл элементтің бірнеше  түрі бар, бірі локланштың “құрғақ”  элементі,  қысқартылған түрде  МЦ.  Оның бір электроды  мырыш, екіншісі  маргенец (VI)  оксидінен  тұрады.  Оған электр  тогының  өткізгіші  болатын графит  электроды тығыздалған.  Екі электродта 20% -тік  хлорлы аммоний  ерітіндісіне батырылған

         Көп ретті  қолданбалы химиялық  ток көздерін – аккумуляторлар деп  атайды.  Аккумуляторлар – электролиз кезінде  электродтартың химиялық поляризациясы   нәтижесінде пайда болатын  қайтымды гальваникалық элемент.  Кез-келген  қайтымды гальваникалық элемент  аккумуляторлар бола алады.            Көп ретті  қолданбалы химиялық  ток көздерін – аккумуляторлар деп  атайды.  Аккумуляторлар – электролиз кезінде  электродтартың химиялық поляризациясы   нәтижесінде пайда болатын  қайтымды гальваникалық элемент.  Кез-келген  қайтымды гальваникалық элемент  аккумуляторлар бола алады.

Қорытынды Қорыта келе, гальваникалық элемент деп электродтарда өтетін химиялық реакциялар нәтижесінде электр тогын алатын құралды айтады. Гальваникалық элементтің маңызды сандық өлшемі элетр қозғаушы күш болып табылады. Гальваникалық элементтің ең қарапайымы - Даниэль – Якоби элементі. Ол мырыш және мыс электродтарынан тұрады. Гальваникалық элементтер ортаның сутектік көрсеткішін патенциометриялық әдіспен анықтауда кең қолданылады.

Пайдаланылған әдебиеттер: 1.Патсаев Ә.Қ., Шитыбаев С.А., Төребекова Г.А. «Физикалық және коллоидтық химия» шымкент 2010 2.П. Рақымжанов. «Гальваникалық элементтер»: . өскемен:, 2005.- 42 бет. 3.С.Ж. Жайлау,қ.С.Құлажанов. «Физикалық және коллоидтық химия» санат, 1999 4. Патсаев Ә.Қ, Шитыбаев С.А. «Физикалық және коллоидтық химия тест тапсырмасы» Шымкент 2013 жыл 5. http://www.chem.msu.su/rus/teaching/eremin/12.html 6.https://ru.wikipedia.org/wiki/%D0%93%D0%B0%D0%BB%D1%8C%D0%B2%D0%B0%D0%BD%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%B8%D0%B9_%D1%8D%D0%BB%D0%B5%D0%BC%D0%B5%D0%BD%D1%82

1. Гальваникалық элементті кім және қай жылы ашты? 1. Гальваникалық элементті кім және қай жылы ашты? 2. Гальваникалық элемент дегеніміз не? 3. Гальваникалық элементтің электр тогын беруі үшін орындалатын шарт? 4. Гальваникалық элементтегі бөлік электродтарда қандай үдерістер өтеді? 5. Электр өткізгіштік дегеніміз не?
