Слайд 1
Описание слайда:
СТОЧНЫЕ ВОДЫ: источники образования, основные характеристики. Условия сброса сточных вод.

Слайд 2
Описание слайда:
Основные направления использования воды человеком: хозяйственно-питьевые нужды ; производственные нужды промышленных предприятий; мойка территорий населенных пунктов (улиц, площадей), поливка зеленых насаждений, работа фонтанов; тушение пожаров; полив с/х полей (систем орошения).

Слайд 3
Описание слайда:
Классификация вод по целевому назначению на промышленных предприятиях

Слайд 4
Описание слайда:
Виды сточных вод 1) Хозяйственно-бытовые сточные воды. 2) Ливневые (атмосферные, талые) сточные воды. 3) Промышленные сточные воды: образующиеся при протекании химических реакций; воды, находящиеся в виде свободной и связанной влаги в сырье и исходных продуктах; промывные воды; маточные водные растворы; водные экстракты и абсорбенты; воды охлаждения.

Слайд 5
Описание слайда:
Системы водоотведения 1) Общесплавная. 2) Раздельная: полная и неполная. 3) Полураздельная. 4) Комбинированная.

Слайд 6
Описание слайда:

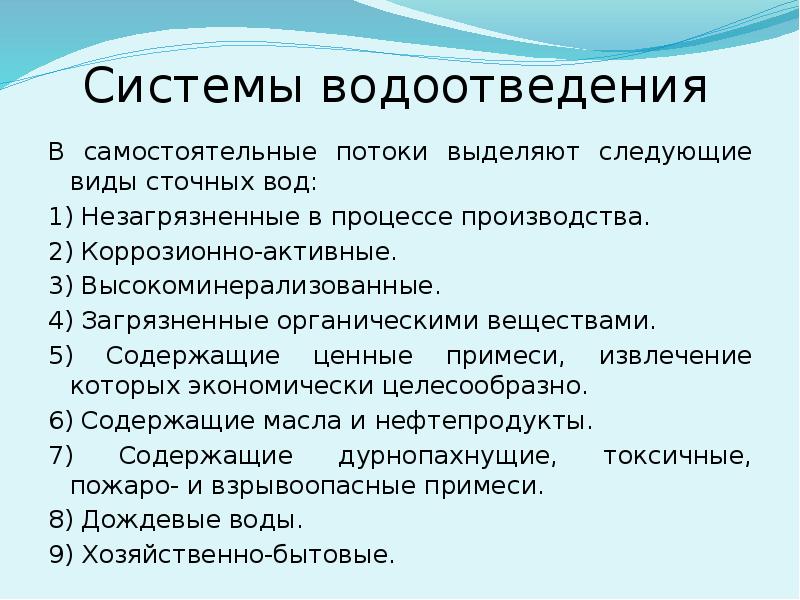

Системы водоотведения В самостоятельные потоки выделяют следующие виды сточных вод: 1) Незагрязненные в процессе производства. 2) Коррозионно-активные. 3) Высокоминерализованные. 4) Загрязненные органическими веществами. 5) Содержащие ценные примеси, извлечение которых экономически целесообразно. 6) Содержащие масла и нефтепродукты. 7) Содержащие дурнопахнущие, токсичные, пожаро- и взрывоопасные примеси. 8) Дождевые воды. 9) Хозяйственно-бытовые.

Слайд 7
Описание слайда:
Системы водоотведения По способу использования воды предприятиями, производственные системы водоснабжение и водоотведения могут быть: 1) Прямоточные. 2) С последующим использованием воды. 3) Оборотные. 4) Замкнутые.

Слайд 8
Описание слайда:
Системы водоотведения промышленного предприятия

Слайд 9
Описание слайда:
Системы оборотного водоснабжения. Замкнутые системы водного хозяйства промышленных предприятий.

Слайд 10
Описание слайда:
Виды сточных вод 1) Хозяйственно-бытовые сточные воды. 2) Ливневые (атмосферные, талые) сточные воды. 3) Промышленные сточные воды: образующиеся при протекании химических реакций; воды, находящиеся в виде свободной и связанной влаги в сырье и исходных продуктах; промывные воды; маточные водные растворы; водные экстракты и абсорбенты; воды охлаждения.

Слайд 11
Описание слайда:
Классификация примесей сточных вод по фазово-дисперсному состоянию 1) Нерастворимые примеси, находящиеся в виде: крупных взвешенных частиц (размер частиц > 0,1 мм); суспензии и эмульсии (размер частиц 0,1 мм – 0,1 мкм). 2) Коллоидные частицы (размер частиц 0,1 – 0,01 мкм). 3) Растворимые примеси: молекулярные (размер частиц 0,01 - 0,001 мкм); ионные (размер частиц < 0,001 мкм).

Слайд 12
Описание слайда:
Классификация примесей сточных вод по происхождению 1) Минеральные (песок, глина, растворы минеральных солей, кислот и щелочей, минеральные масла и др.). 2) Органические: растительного происхождения (остатки растений, плодов и овощей, злаков; бумага); животного происхождения (остатки мускульных и жировых тканей животных и др.) 3) Бактериальные и биологические (дрожжевые и плесневые грибки, мелкие водоросли и бактерии, в том числе болезнетворные).

Слайд 13
Описание слайда:
Санитарно-химический анализ сточных вод 1) Физические показатели качества воды: температура; окраска; запах; прозрачность по шрифту; 2) рН; 3) осадок по объему в сосудах Лисенко через 5,10,15,30,60,120 мин.; 4) относительная стабильность сточных вод; 5) концентрация взвешенных веществ с делением на летучую (900 – 10000С) и нелетучую части;

Слайд 14
Описание слайда:
Санитарно-химический анализ сточных вод 6) сухой остаток с делением на летучую и нелетучую части; 7) БПК5 и БПКполн 8) общая кислотность и щелочность; 9) частичная окисляемость (по КМnO4); 10) ХПК; 11) Компоненты, которыми загрязняется вода в процессе ее образования, например ионы тяжелых металлов, фенолы, СПАВ, нефтепродукты.

Слайд 15
Описание слайда:

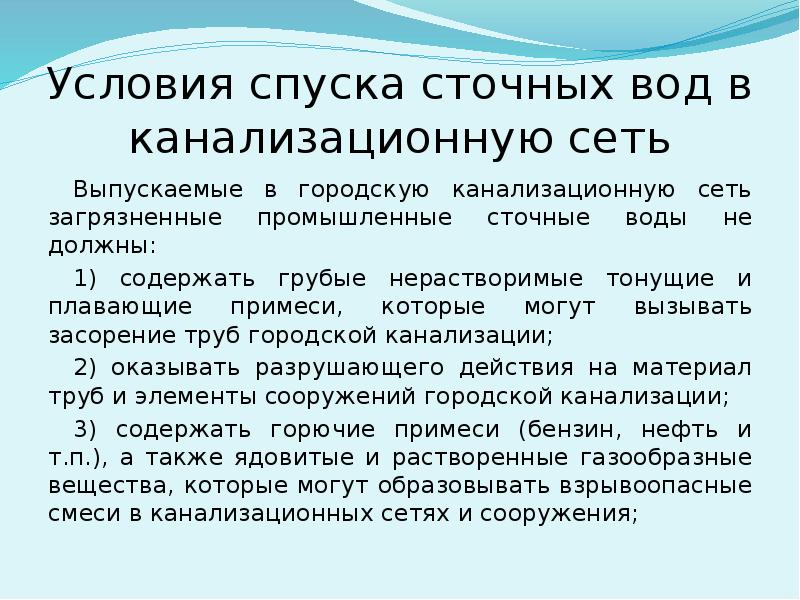

Условия спуска сточных вод в канализационную сеть Выпускаемые в городскую канализационную сеть загрязненные промышленные сточные воды не должны: 1) содержать грубые нерастворимые тонущие и плавающие примеси, которые могут вызывать засорение труб городской канализации; 2) оказывать разрушающего действия на материал труб и элементы сооружений городской канализации; 3) содержать горючие примеси (бензин, нефть и т.п.), а также ядовитые и растворенные газообразные вещества, которые могут образовывать взрывоопасные смеси в канализационных сетях и сооружения;

Слайд 16
Описание слайда:
Условия спуска сточных вод в канализационную сеть Выпускаемые в городскую канализационную сеть загрязненные промышленные сточные воды не должны: 4) иметь: температуру более 400С, концентрацию жиров не более 10 мг/дм3, концентрацию фенолов не более 15 мг/дм3, рН меньше 6,5 и больше 8,5 5) содержать опасные бактериальные загрязнения, а также радиоактивные вещества, Hg2+ , Cd2+ и др.; 6) быть окрашены.

Слайд 17
Описание слайда:
Условия спуска сточных вод в канализационную сеть г. Волгограда

Слайд 18
Описание слайда:
Условия спуска сточных вод в канализационную сеть

Слайд 19
Описание слайда:
Условия спуска сточных вод в канализационную сеть

Слайд 20
Описание слайда:
Условия спуска сточных вод в водные объекты Нормативы допустимых сбросов веществ, в том числе радиоактивных, иных веществ и микроорганизмов (нормативы допустимых сбросов веществ и микроорганизмов - НДС) - нормативы, которые установлены для субъектов хозяйственной и иной деятельности в соответствии с показателями массы химических веществ, в том числе радиоактивных, иных веществ и микроорганизмов, допустимых для поступления в окружающую среду от стационарных, передвижных и иных источников в установленном режиме и с учетом технологических нормативов, и при соблюдении которых обеспечиваются нормативы качества окружающей среды. Нормирование качества воды осуществляется в соответствии с физическими, химическими, биологическими (в том числе микробиологическими и паразитологическими) и иными показателями состава и свойств воды водных объектов, определяющими пригодность ее для конкретных целей водопользования и/или устойчивого функционирования экологической системы водного объекта в соответствии со статьями 20 и 21 Федерального закона от 10 января 2002 г. N 7-ФЗ «Об охране окружающей среды»

Слайд 21
Описание слайда:
Условия спуска сточных вод в водные объекты В соответствии со ст. 44, 60 Водного кодекса Российской Федерации от 3 июня 2006 года N 74-ФЗ запрещается сброс сточных и (или) дренажных вод в водные объекты: - содержащие природные лечебные ресурсы; - отнесенные к особо охраняемым водным объектам. Запрещается сброс сточных и (или) дренажных вод в водные объекты, расположенные в границах: - зон, округов санитарной охраны источников питьевого и хозяйственно-бытового водоснабжения; - первой, второй зон округов санитарной (горно-санитарной) охраны лечебно-оздоровительных местностей и курортов; - рыбоохранных зон, рыбохозяйственных заповедных зон.

Слайд 22
Описание слайда:
Условия спуска сточных вод в водные объекты При эксплуатации водохозяйственной системы запрещается: 1) осуществлять сброс в водные объекты сточных вод, не подвергшихся санитарной очистке, обезвреживанию (исходя из недопустимости превышения нормативов допустимого воздействия на водные объекты и нормативов предельно допустимых концентраций вредных веществ в водных объектах), а также сточных вод, не соответствующих требованиям технических регламентов; 2) производить забор (изъятие) водных ресурсов из водного объекта в объеме, оказывающем негативное воздействие на водный объект; 3) осуществлять сброс в водные объекты сточных вод, в которых содержатся возбудители инфекционных заболеваний, а также вредные вещества, для которых не установлены нормативы предельно допустимых концентраций.

Слайд 23
Описание слайда:
Расчет величин НДС для отдельных выпусков сточных вод в водотоки Величины НДС определяются для всех категорий водопользователей по следующей формуле: НДС = q*СНДС (1) где q – максимально-часовой расход сточных вод, м3/час; Сндс – допустимая концентрация загрязняющего вещества, г/м3

Слайд 24
Описание слайда:

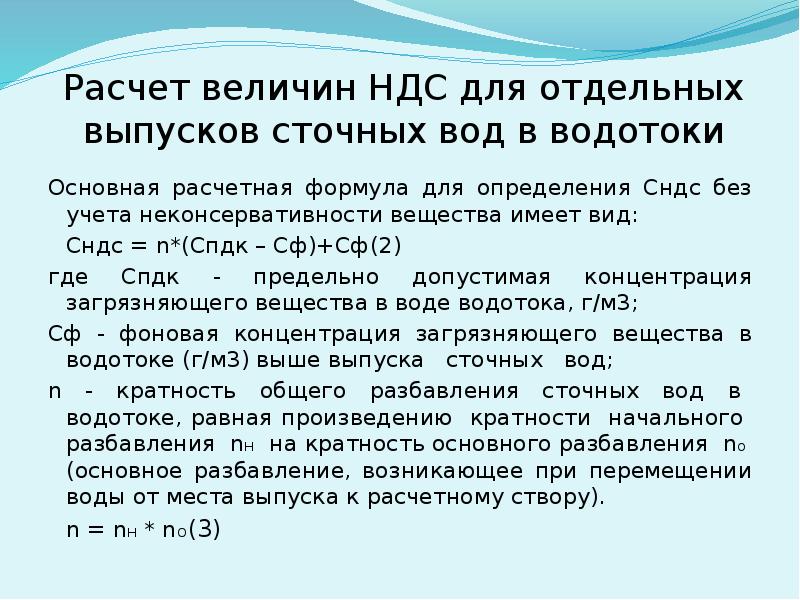

Расчет величин НДС для отдельных выпусков сточных вод в водотоки Основная расчетная формула для определения Cндс без учета неконсервативности вещества имеет вид: Сндс = n*(Cпдк – Сф)+Сф (2) где Спдк - предельно допустимая концентрация загрязняющего вещества в воде водотока, г/м3; Сф - фоновая концентрация загрязняющего вещества в водотоке (г/м3) выше выпуска сточных вод; n - кратность общего разбавления сточных вод в водотоке, равная произведению кратности начального разбавления nн на кратность основного разбавления nо (основное разбавление, возникающее при перемещении воды от места выпуска к расчетному створу). n = nн * nо (3)

Слайд 25
Описание слайда:
Расчет величин НДС для отдельных выпусков сточных вод в водотоки С учетом неконсервативности загрязняющего вещества расчетная формула для определения Сндс имеет вид: Сндс = n*(Спдк*еk*t – Cф)+Сф (4) где k - коэффициент неконсервативности органических веществ, показывающий скорость потребления кислорода, зависящий от характера органических веществ, 1/сут.; t - время добегания от места выпуска сточных вод до расчетного створа, сутки.

Слайд 26
Описание слайда:
Расчет величин НДС для отдельных выпусков сточных вод в водотоки При установлении НДС по БПК расчетная формула имеет вид: Сндс = n*((Спдк – Ссм)*еk0*t – Cф)+Сф (4) где k0 - осредненное значение коэффициента неконсервативности органических веществ, обусловливающих БПКполн фона и сточных вод, 1/сут.; Ссм - БПКполн, обусловленная метаболитами и органическими веществами,смываемыми в водоток атмосферными осадками с площади водосбора на последнем участке пути перед контрольным створом длиной 0,5 суточного пробега.

Слайд 27
Описание слайда:
Расчет величин НДС для отдельных выпусков сточных вод в водотоки Допустимая концентрация взвешенных веществ m, в спускаемых в водоем сточных водах определяется по уравнению: M = p*(γ*Q/(q+1))+b (5) где γ – коэффициент смешения; b – содержание взвешенных веществ в воде водного объекта до спуска сточных вод, г/м3; р - допустимое по санитарным правилам увеличение содержания взвешенных веществ в водном объекте после спуска сточных вод, г/м3; Q, q - расходы соответственно речных и сточных вод, м3/сут.

Слайд 28
Описание слайда:
Расчет величин НДС для отдельных выпусков сточных вод в водотоки Допустимое изменение температуры воды водного объекта после выпуска в них очищенных сточных вод. Для водных объектов питьевого и хозяйственно-бытового назначения летняя температура воды в результате сброса сточных вод не должна повышаться более чем на 3 °C по сравнению со среднемесячной температурой воды самого жаркого месяца года за последние 10 лет. Для водных объектов рыбохозяйственного назначения температура воды не должна повышаться по сравнению с естественной температурой водного объекта более чем на 5 °C с общим повышением температуры не более чем до 20 °C летом и 5 °C зимой для водных объектов, где обитают холодноводные рыбы (лососевые и сиговые), и не более чем до 28 °C летом и 8 °C зимой.

Слайд 29
Описание слайда:
Основные тенденции к ухудшению качества воды природных источников снижение рН воды водоемов; повышение содержания в природных водах ионов тяжелых металлов; повышение минерализации природных вод; повышение содержания в водах органических примесей (ПАВ, пестициды, канцерогенные и мутагенные вещества, а также нефтепродукты); снижение концентрации растворенного О2 в природных водах; снижение прозрачности воды в водоемах.

Слайд 30
Описание слайда:
Пути снижения количества загрязненных промышленных сточных вод разработка и внедрение безводных технологических процессов; совершенствование существующих процессов; разработка и внедрение более совершенного оборудования; внедрение аппаратов воздушного охлаждения; разработка ресурсосберегающих технологий очистки промышленных сточных вод; повторное использование очищенных сточных вод в системах оборотного водоснабжения.

Слайд 31
Описание слайда:
Классификация методов очистки сточных вод механические; физико-химические; химические; биологические; термические.

Слайд 32
Описание слайда:

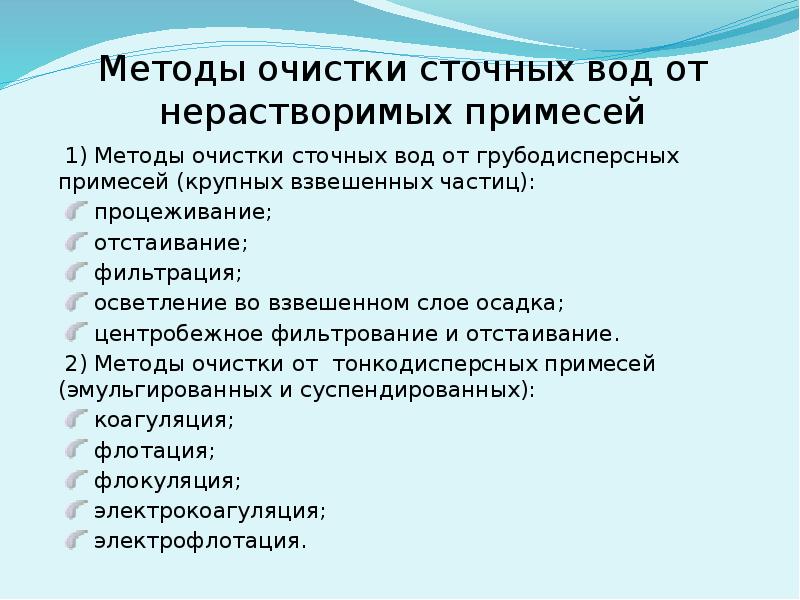

Методы очистки сточных вод от нерастворимых примесей 1) Методы очистки сточных вод от грубодисперсных примесей (крупных взвешенных частиц): процеживание; отстаивание; фильтрация; осветление во взвешенном слое осадка; центробежное фильтрование и отстаивание. 2) Методы очистки от тонкодисперсных примесей (эмульгированных и суспендированных): коагуляция; флотация; флокуляция; электрокоагуляция; электрофлотация.

Слайд 33
Описание слайда:
Методы очистки сточных вод от растворимых примесей К методам очистки сточных вод от минеральных примесей относятся: дистилляция; ионный обмен; обратный осмос; электродиализ; замораживание; реагентые методы.

Слайд 34
Описание слайда:
Методы очистки сточных вод от растворимых примесей Методы очистки сточных вод от органических примесей: 1) Регенеративные: экстракция; ректификация; адсорбция; обратный осмос и ультрафильтрация. 2) Деструктивные: биохимические; окисление; жидкофазное окисление; парофазоне окисление; электрохимическое окисление.

Слайд 35
Описание слайда:
Методы очистки сточных вод от растворимых примесей Методы очистки сточных вод от газов: отдувка; нагрев; реагентные методы.

Слайд 36
Описание слайда:
Спасибо за внимание!
