Нотация моделирования бизнес-процессов BPMN

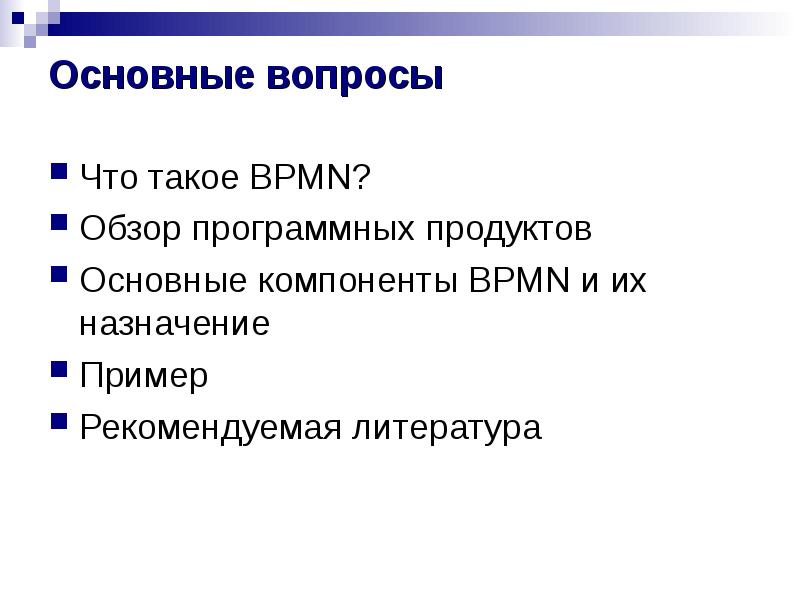

Основные вопросы Что такое BPMN? Обзор программных продуктов Основные компоненты BPMN и их назначение Пример Рекомендуемая литература

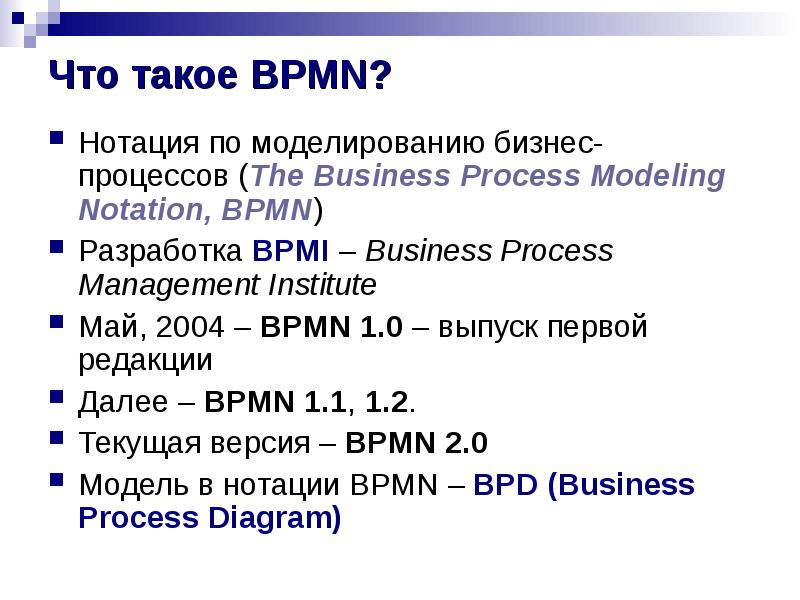

Что такое BPMN? Нотация по моделированию бизнес-процессов (The Business Process Modeling Notation, BPMN) Разработка BPMI – Business Process Management Institute Май, 2004 – BPMN 1.0 – выпуск первой редакции Далее – BPMN 1.1, 1.2. Текущая версия – BPMN 2.0 Модель в нотации BPMN – BPD (Business Process Diagram)

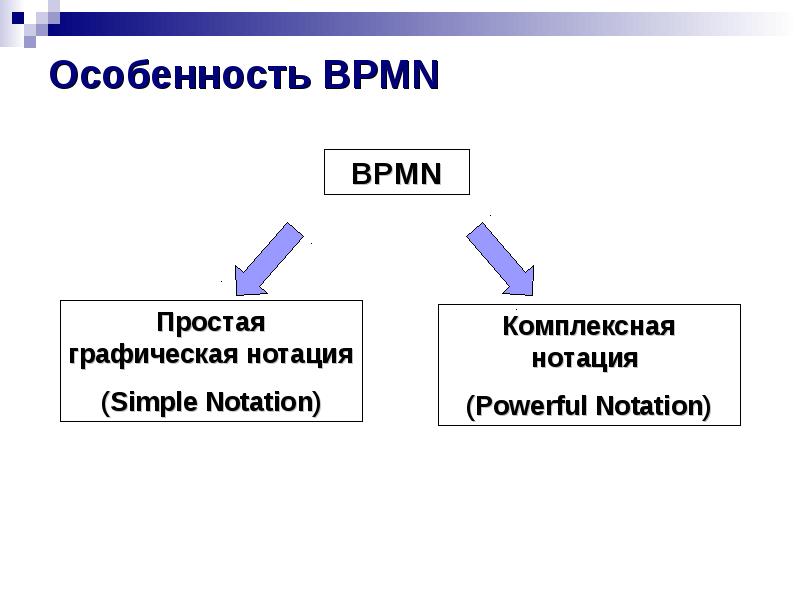

Особенность BPMN

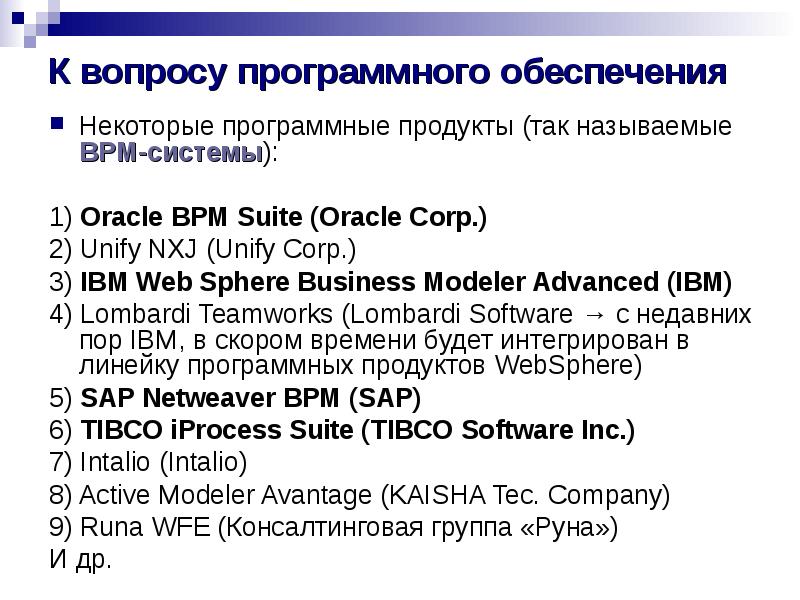

К вопросу программного обеспечения Некоторые программные продукты (так называемые BPM-системы): 1) Oracle BPM Suite (Oracle Corp.) 2) Unify NXJ (Unify Corp.) 3) IBM Web Sphere Business Modeler Advanced (IBM) 4) Lombardi Teamworks (Lombardi Software → с недавних пор IBM, в скором времени будет интегрирован в линейку программных продуктов WebSphere) 5) SAP Netweaver BPM (SAP) 6) TIBCO iProcess Suite (TIBCO Software Inc.) 7) Intalio (Intalio) 8) Active Modeler Avantage (KAISHA Tec. Company) 9) Runa WFE (Консалтинговая группа «Руна») И др.

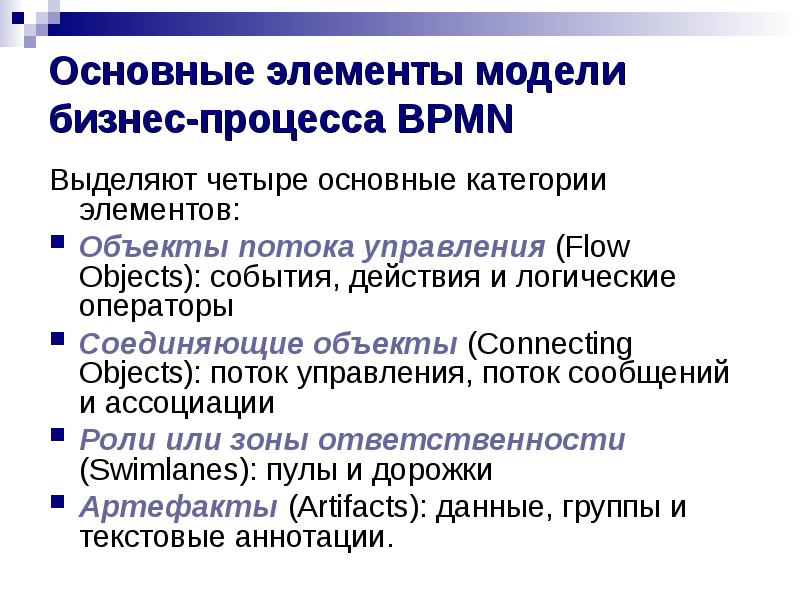

Основные элементы модели бизнес-процесса BPMN Выделяют четыре основные категории элементов: Объекты потока управления (Flow Objects): события, действия и логические операторы Соединяющие объекты (Connecting Objects): поток управления, поток сообщений и ассоциации Роли или зоны ответственности (Swimlanes): пулы и дорожки Артефакты (Artifacts): данные, группы и текстовые аннотации.

Объекты потока управления

Событие Событие – это то, что происходит в течение бизнес-процесса и оказывает влияние на его ход. Чаще всего событие имеет причину (триггер) или воздействие (результат).

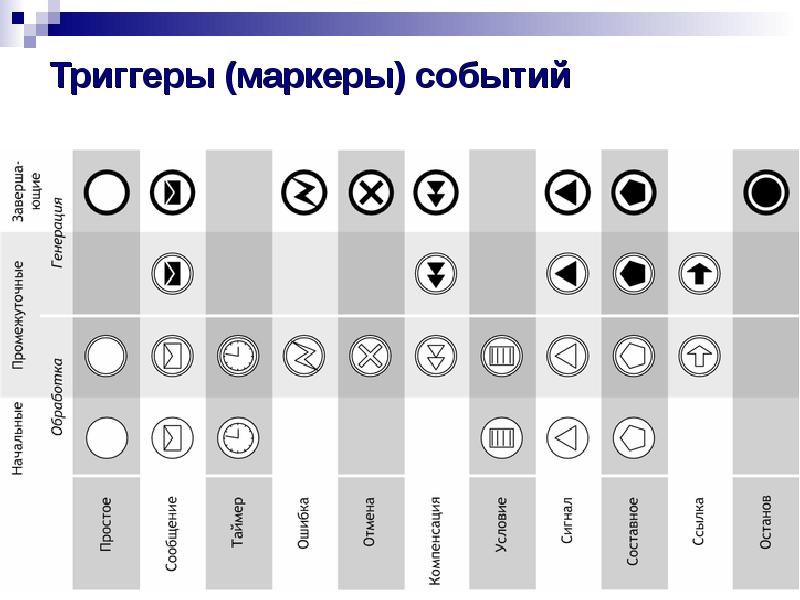

Триггеры (маркеры) событий

Действия Действие представляет собой деятельность, выполняемую внутри бизнес-процесса. Действие может быть как элементарным, так и неэлементарным (составным).

Подпроцесс (Sub-Process)

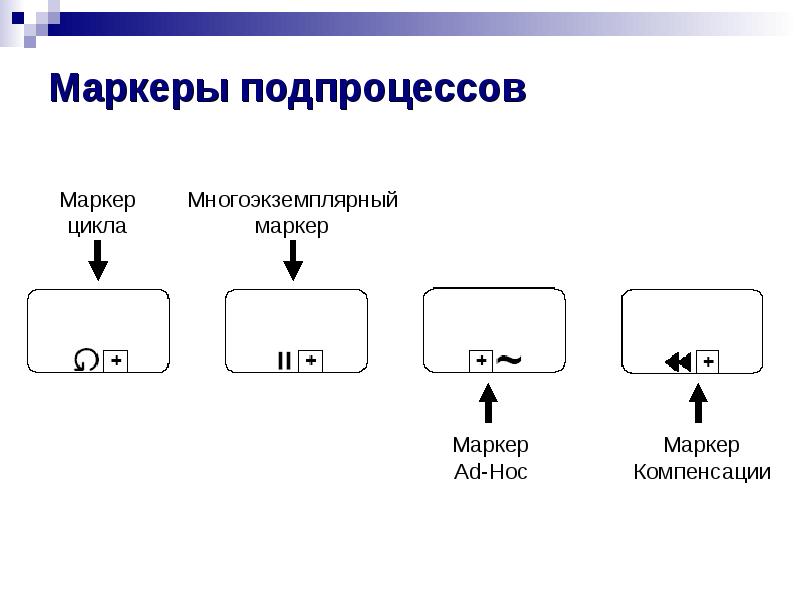

Маркеры подпроцессов

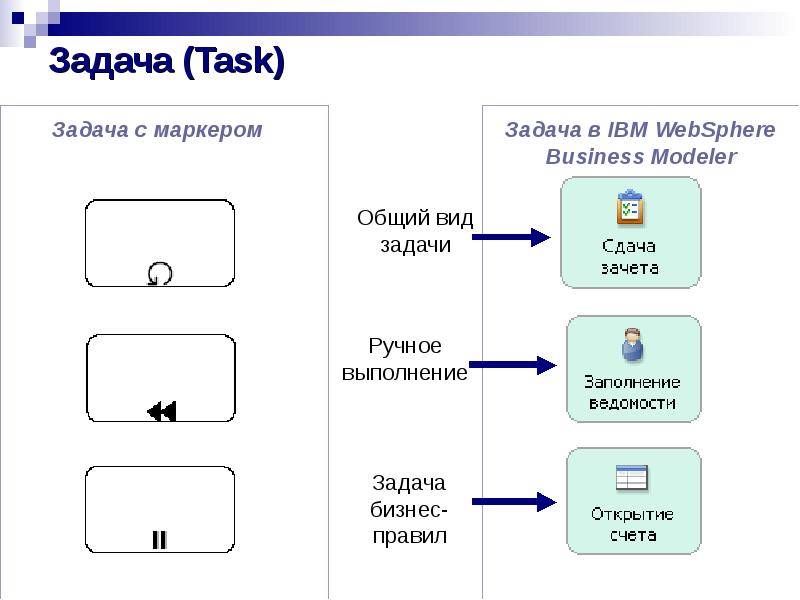

Задача (Task)

Шлюзы (Gates) Шлюзы используются для контроля расхождений и схождений потока операций. Термин шлюз подразумевает пропускное устройство, которое либо позволяет осуществлять переход через шлюз, либо нет.

Эксклюзивные шлюзы (ИЛИ) – Exclusive Gates (XOR)

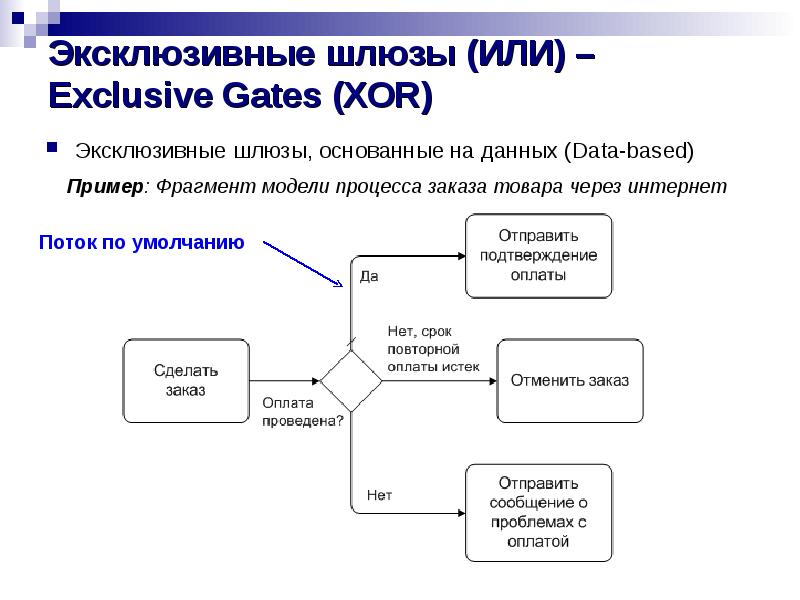

Эксклюзивные шлюзы (ИЛИ) – Exclusive Gates (XOR) Эксклюзивные шлюзы, основанные на данных (Data-based)

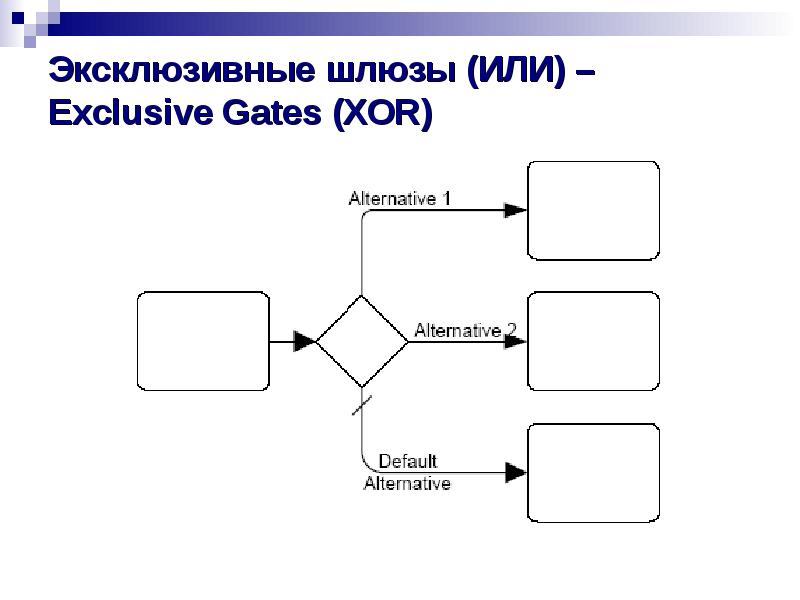

Эксклюзивные шлюзы (ИЛИ) – Exclusive Gates (XOR)

Эксклюзивные шлюзы (ИЛИ) – Exclusive Gates (XOR) Эксклюзивный шлюз, основанный на данных (с маркером)

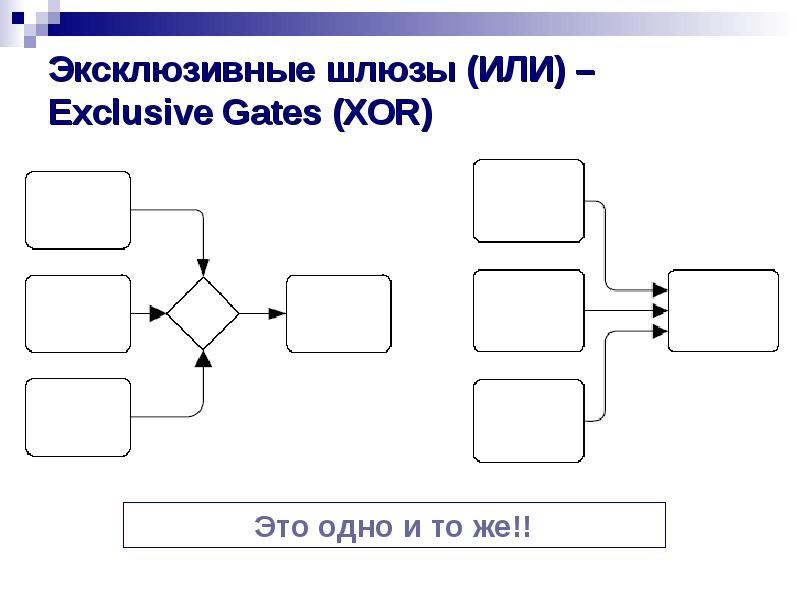

Эксклюзивные шлюзы (ИЛИ) – Exclusive Gates (XOR)

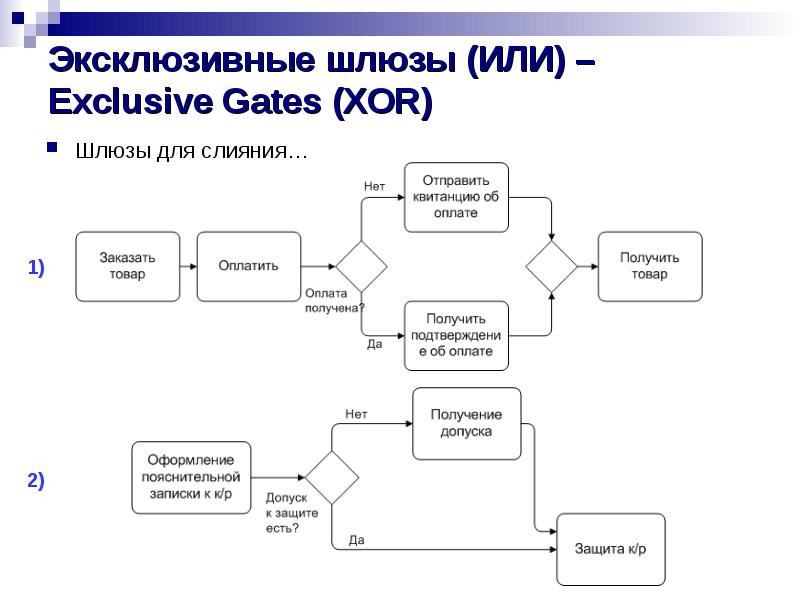

Эксклюзивные шлюзы (ИЛИ) – Exclusive Gates (XOR) Шлюзы для слияния…

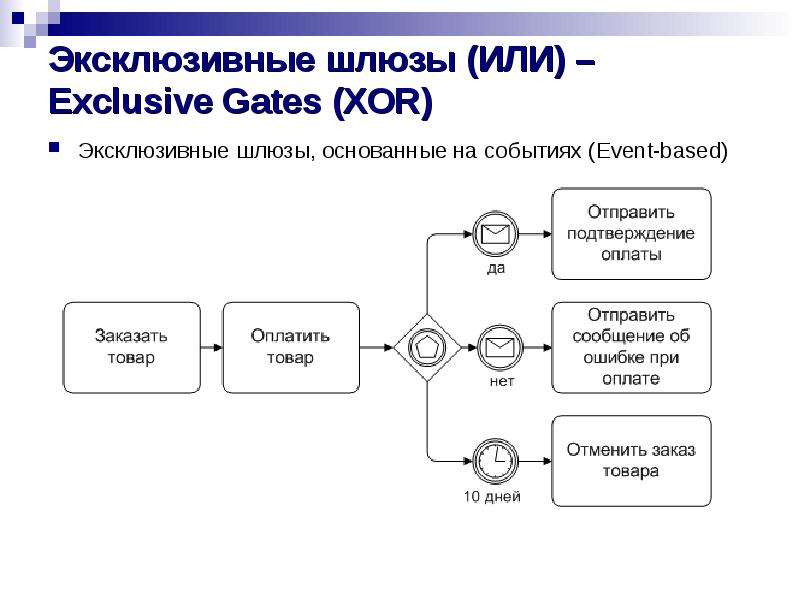

Эксклюзивные шлюзы (ИЛИ) – Exclusive Gates (XOR) Эксклюзивные шлюзы, основанные на событиях (Event-based)

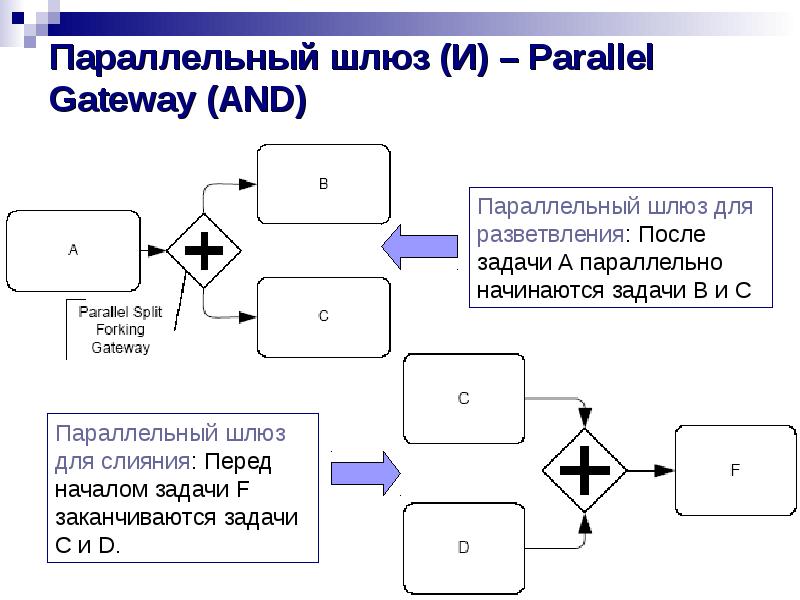

Параллельный шлюз (И) – Parallel Gateway (AND)

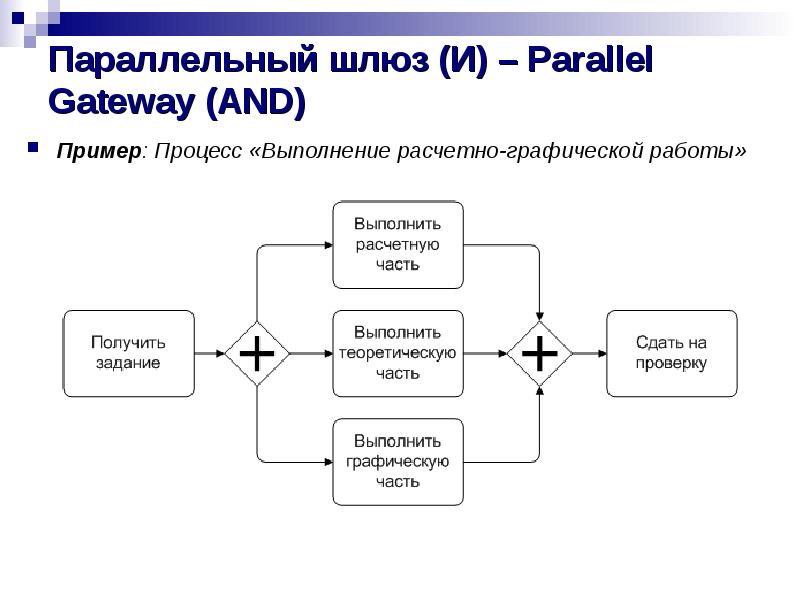

Параллельный шлюз (И) – Parallel Gateway (AND) Пример: Процесс «Выполнение расчетно-графической работы»

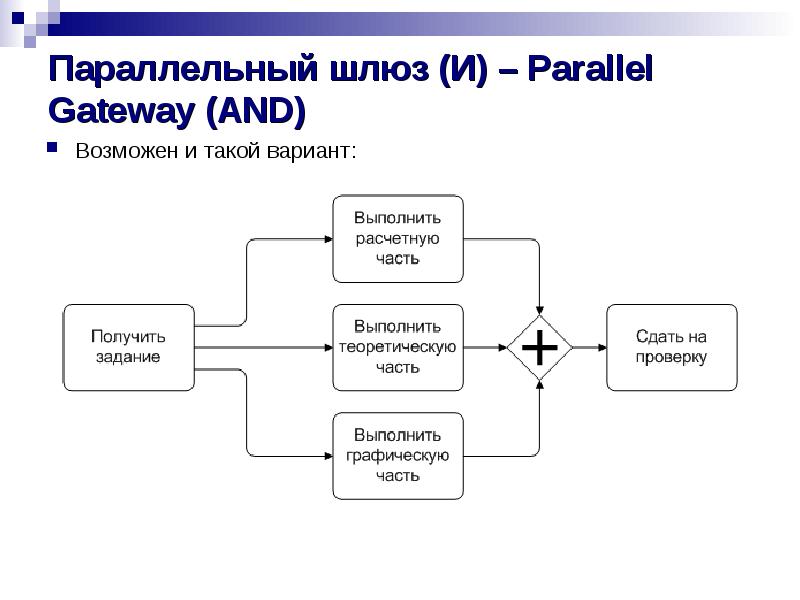

Параллельный шлюз (И) – Parallel Gateway (AND) Возможен и такой вариант:

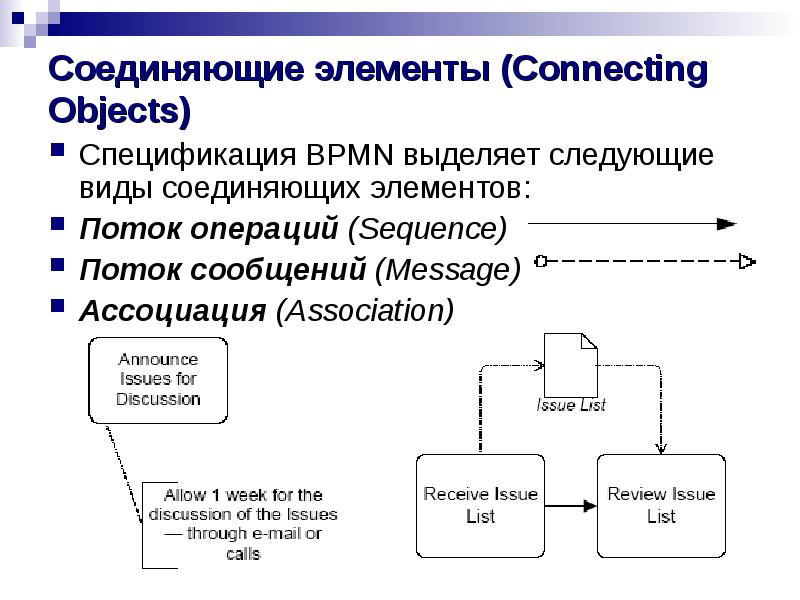

Соединяющие элементы (Connecting Objects) Спецификация BPMN выделяет следующие виды соединяющих элементов: Поток операций (Sequence) Поток сообщений (Message) Ассоциация (Association)

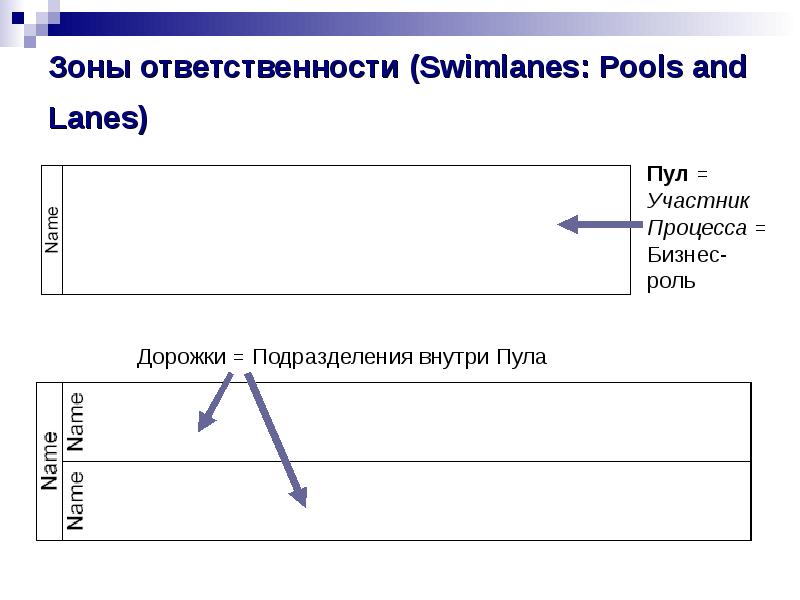

Зоны ответственности (Swimlanes: Pools and Lanes)

Пример модели с разделением на зоны ответственности

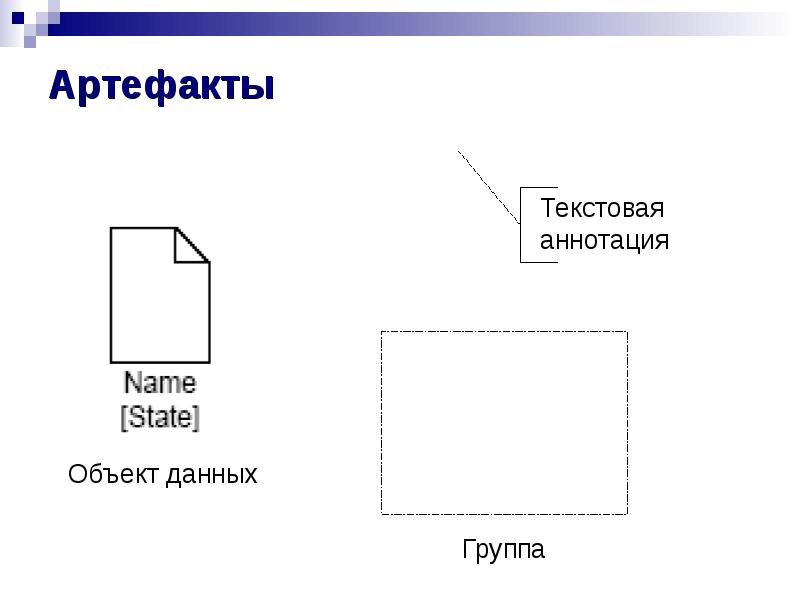

Артефакты

BPD с артефактами
