Язык моделирования архитектуры предприятия ArchiMate. Отношения презентация

Школа Системного Анализа вэбинар Курс «Язык моделирования архитектуры предприятия ArchiMate» (автор курса – Рубенчик А.В.) Модуль 3. Отношения

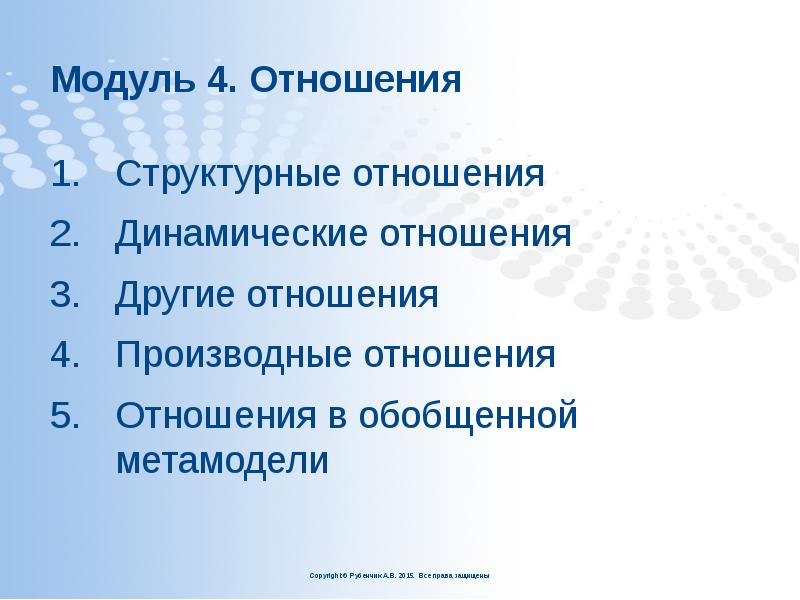

Модуль 4. Отношения Структурные отношения Динамические отношения Другие отношения Производные отношения Отношения в обобщенной метамодели

Структурные отношения Это отношения, которые моделируют структурные зависимости элементов одного или разных типов.

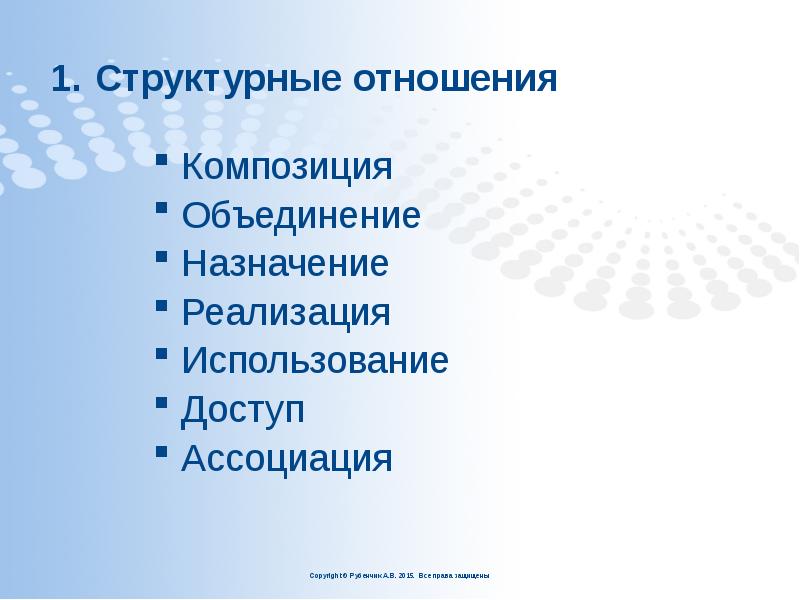

Структурные отношения Композиция Объединение Назначение Реализация Использование Доступ Ассоциация

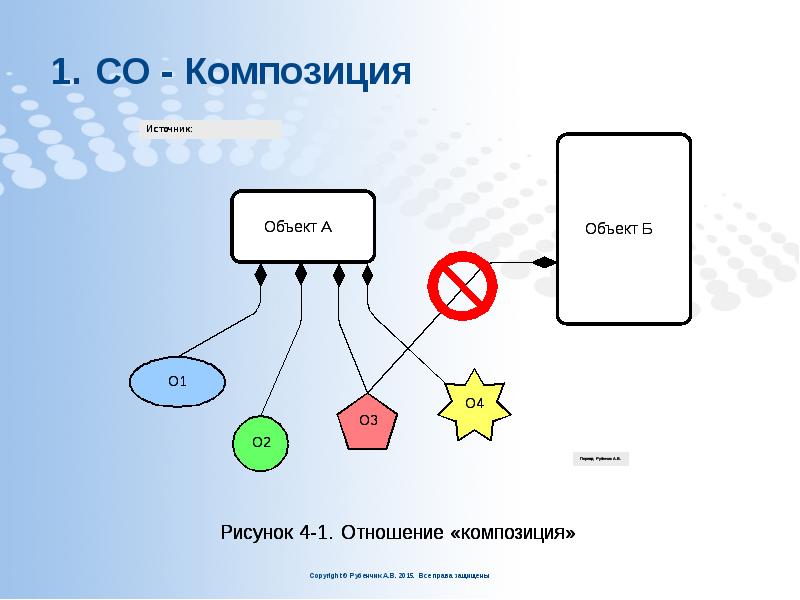

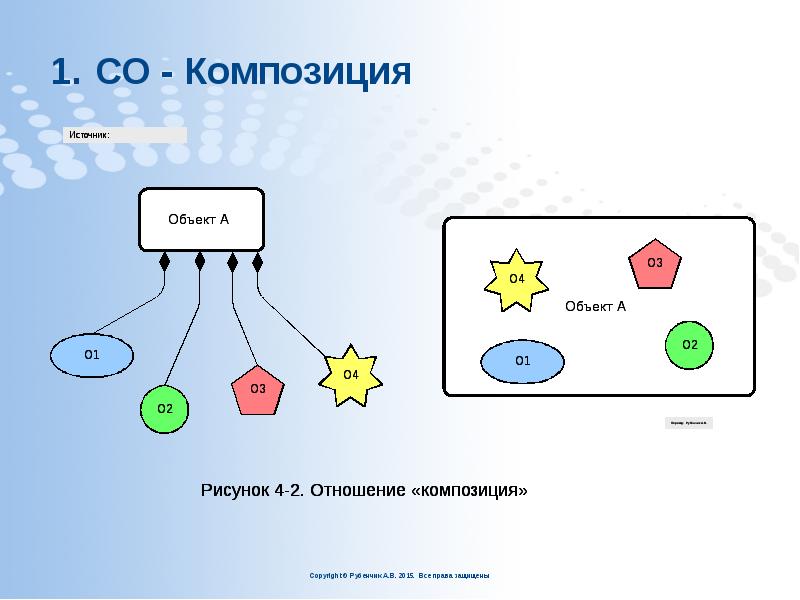

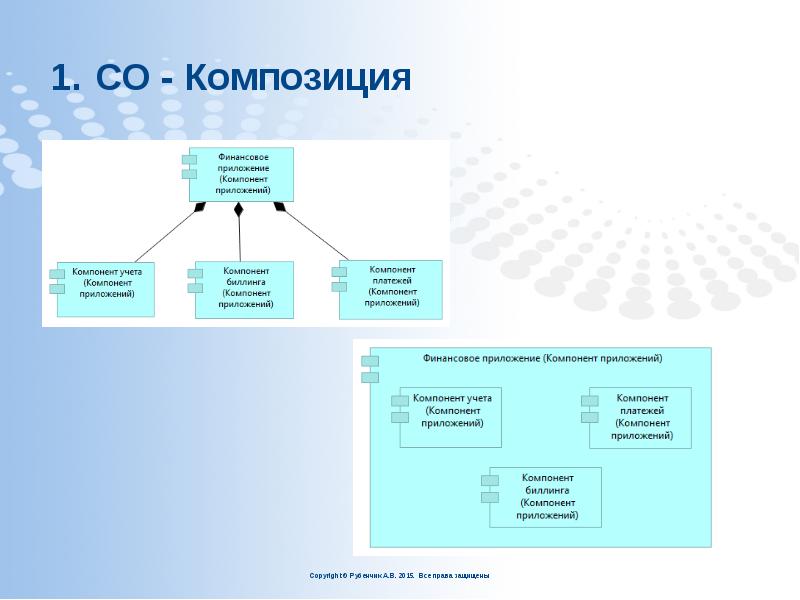

СО - Композиция Отношение «композиция» показывает, что объект состоит из одного или более других объектов.

СО - Композиция

СО - Композиция

СО - Композиция

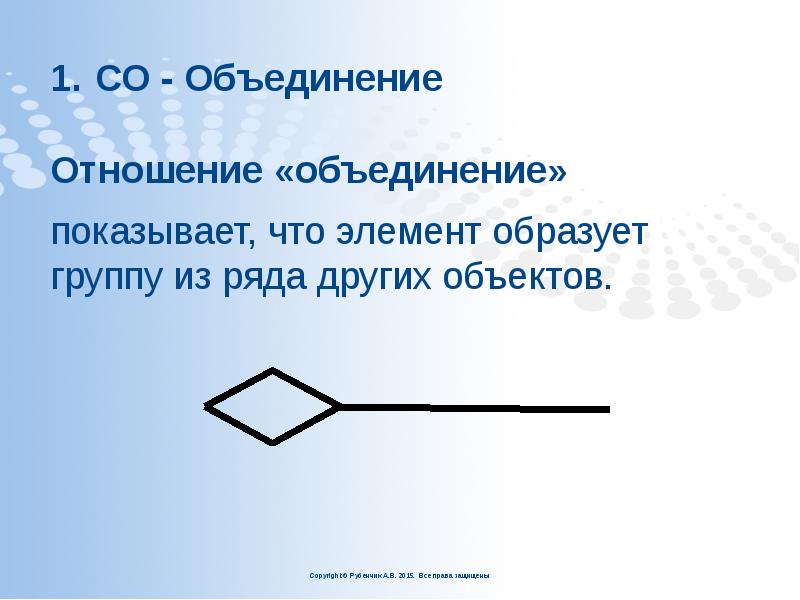

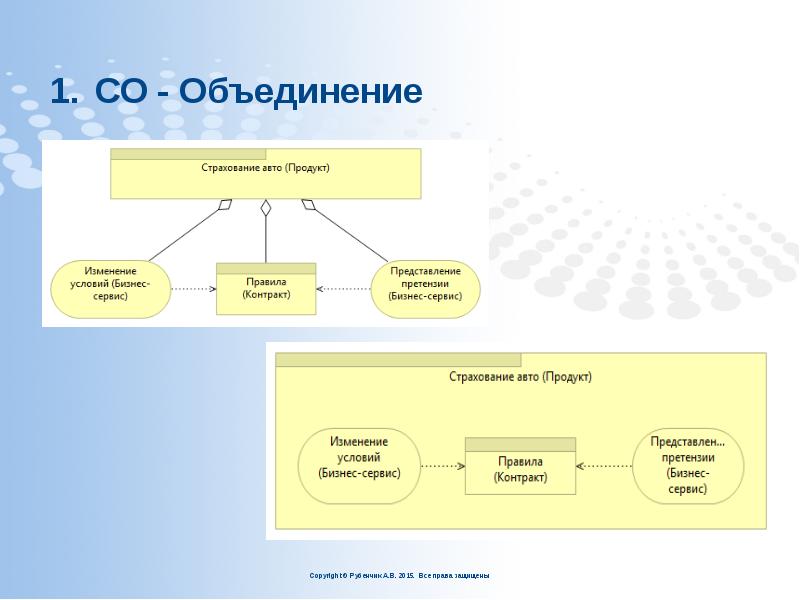

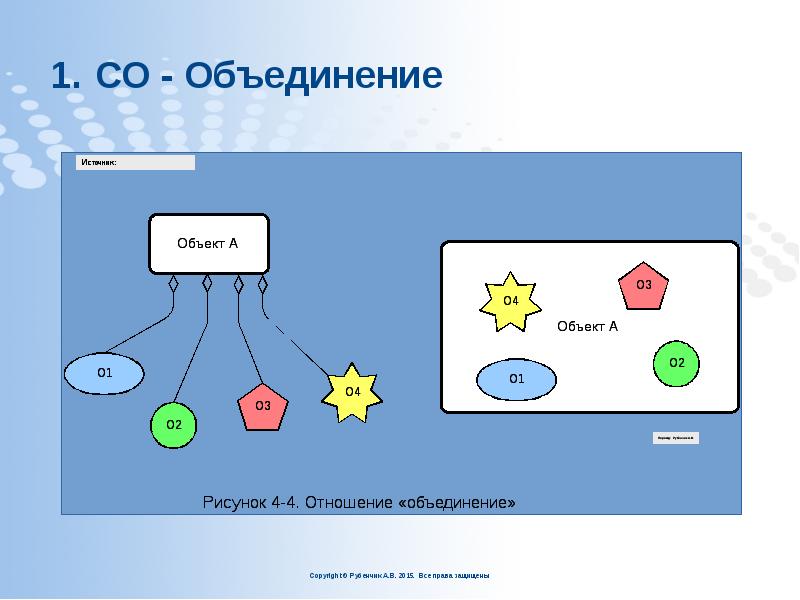

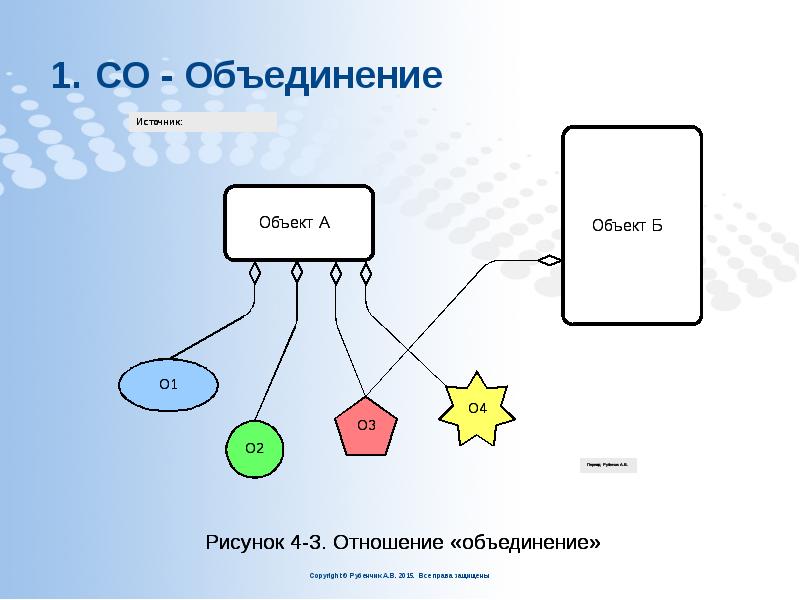

СО - Объединение Отношение «объединение» показывает, что элемент образует группу из ряда других объектов.

СО - Объединение

СО - Объединение

СО - Объединение

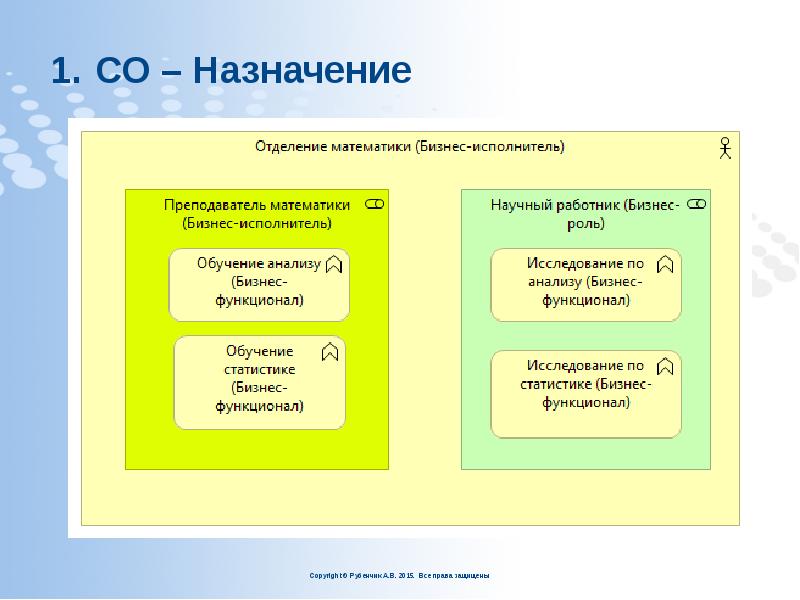

СО – Назначение Отношение «назначение» связывает элементы поведения с активными элементами, которые их выполняют бизнес-роли с бизнес-исполнителями, которые их исполняют

СО – Назначение

СО – Назначение

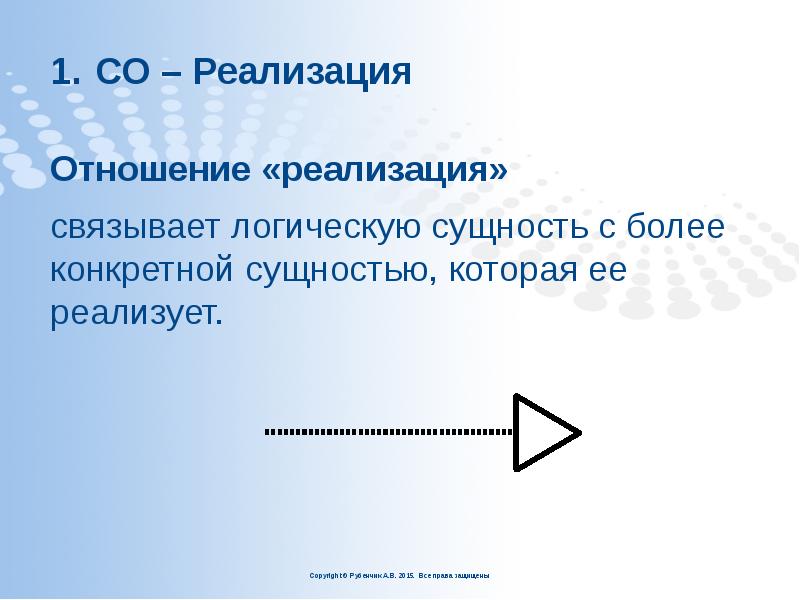

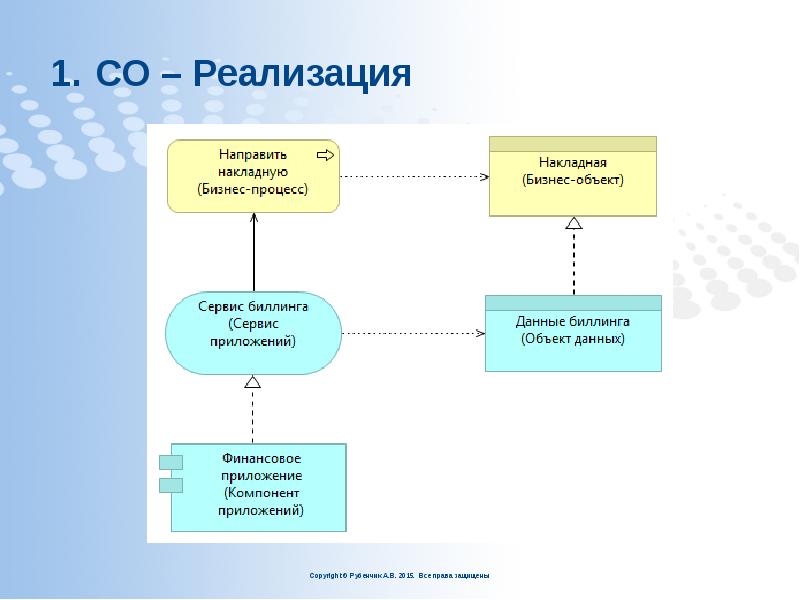

СО – Реализация Отношение «реализация» связывает логическую сущность с более конкретной сущностью, которая ее реализует.

СО – Реализация

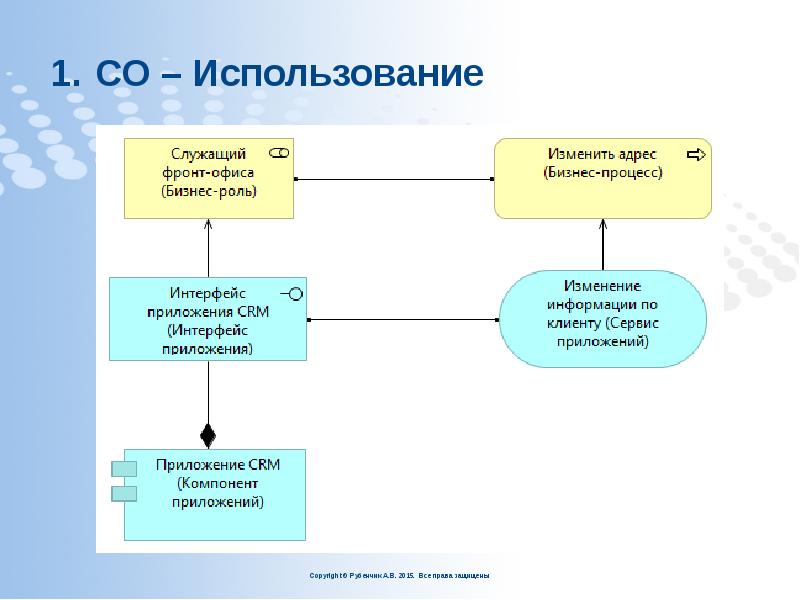

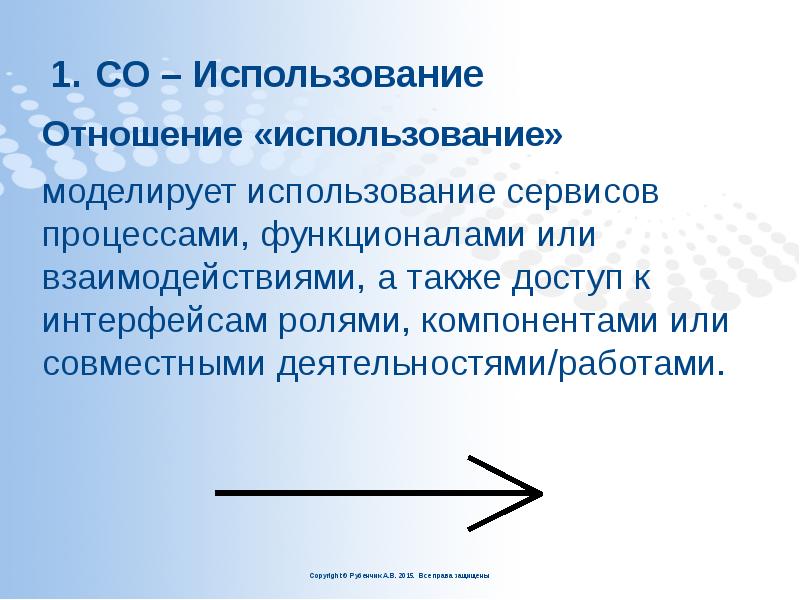

СО – Использование Отношение «использование» моделирует использование сервисов процессами, функционалами или взаимодействиями, а также доступ к интерфейсам ролями, компонентами или совместными деятельностями/работами.

СО – Использование

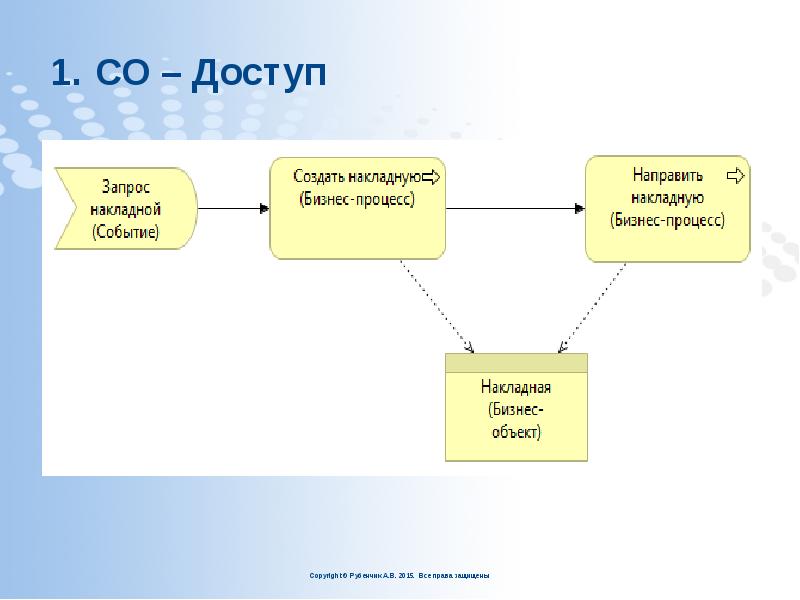

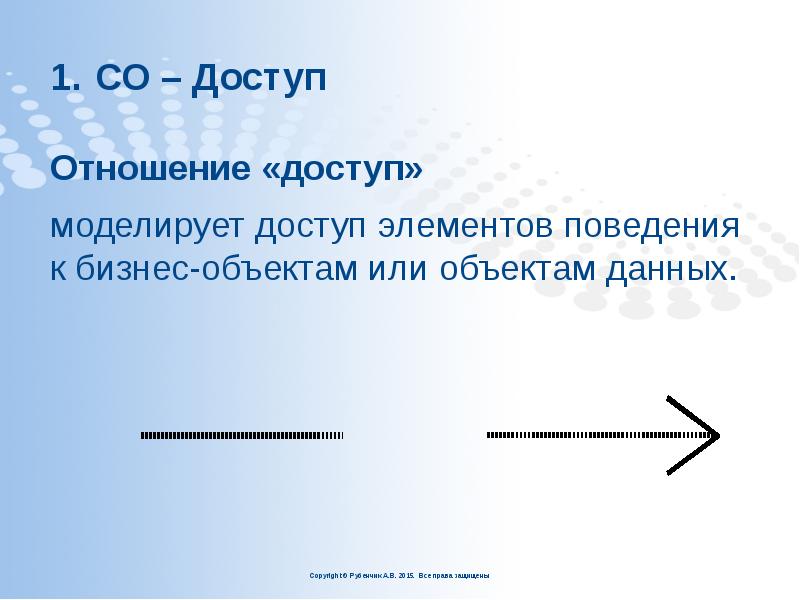

СО – Доступ Отношение «доступ» моделирует доступ элементов поведения к бизнес-объектам или объектам данных.

СО – Доступ

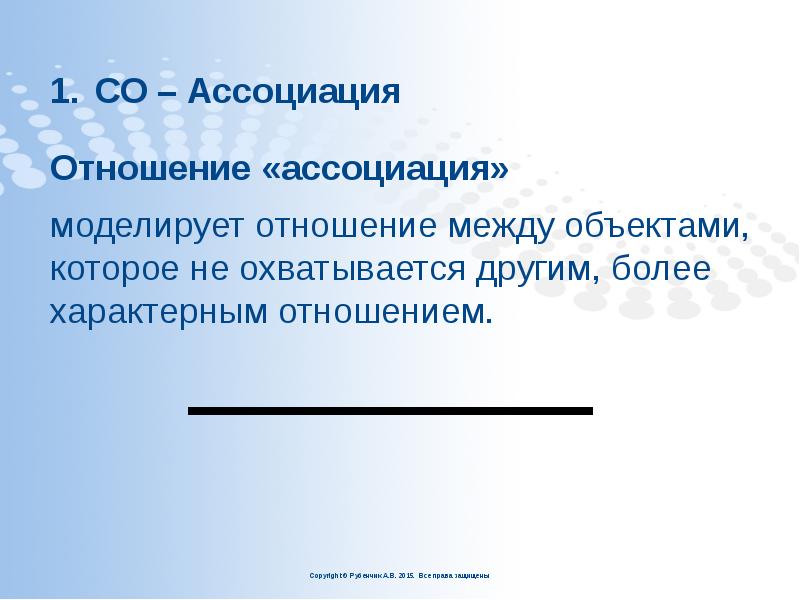

СО – Ассоциация Отношение «ассоциация» моделирует отношение между объектами, которое не охватывается другим, более характерным отношением.

СО – Ассоциация

2. Динамические отношения Это отношения, которые используют для моделирования зависимостей между элементами поведения.

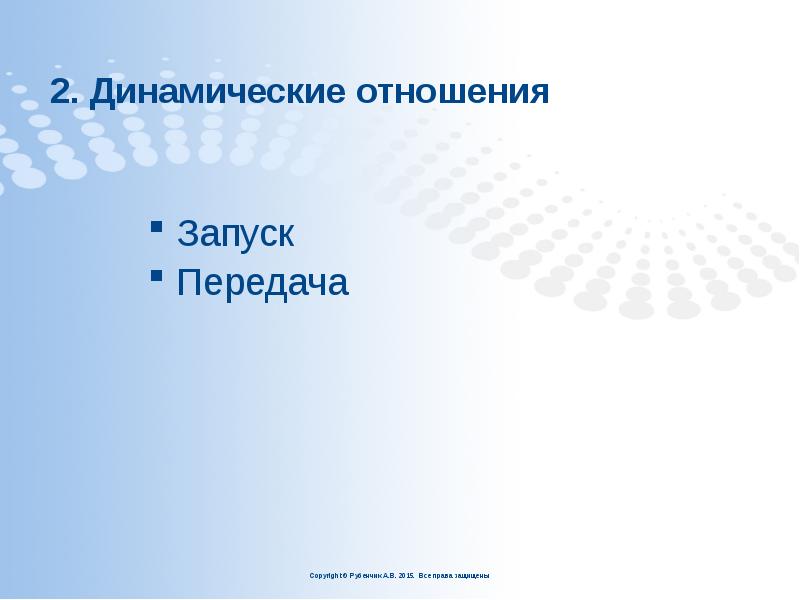

2. Динамические отношения Запуск Передача

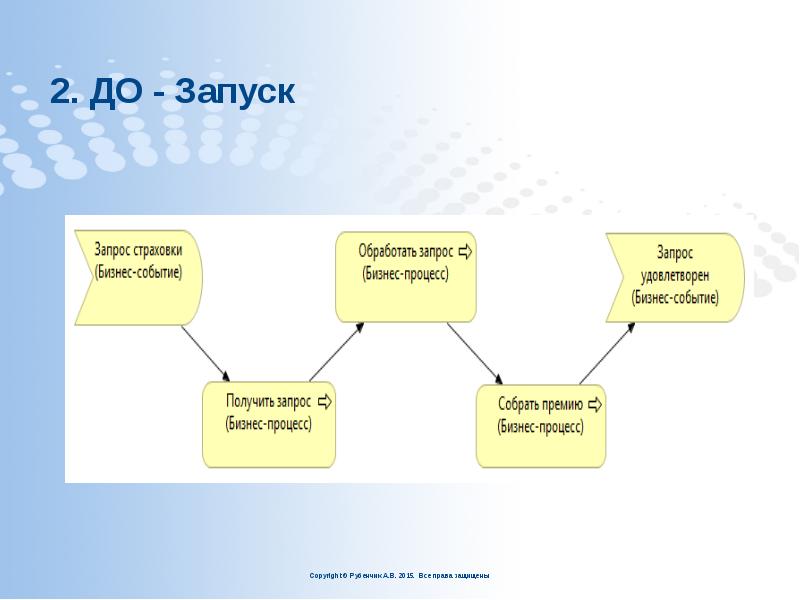

2. ДО - Запуск Отношение «запуск» описывает временные или причинные отношения между процессами, функционалами, взаимодействиями и событиями.

2. ДО - Запуск

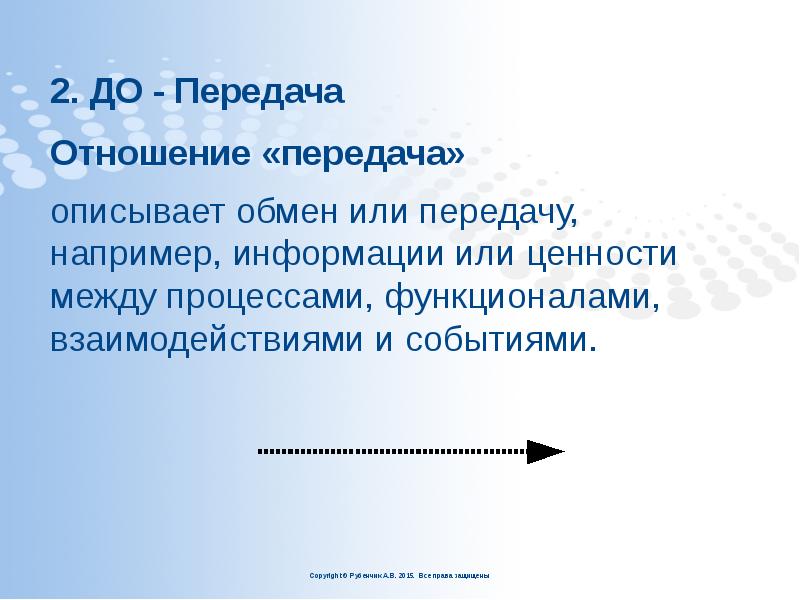

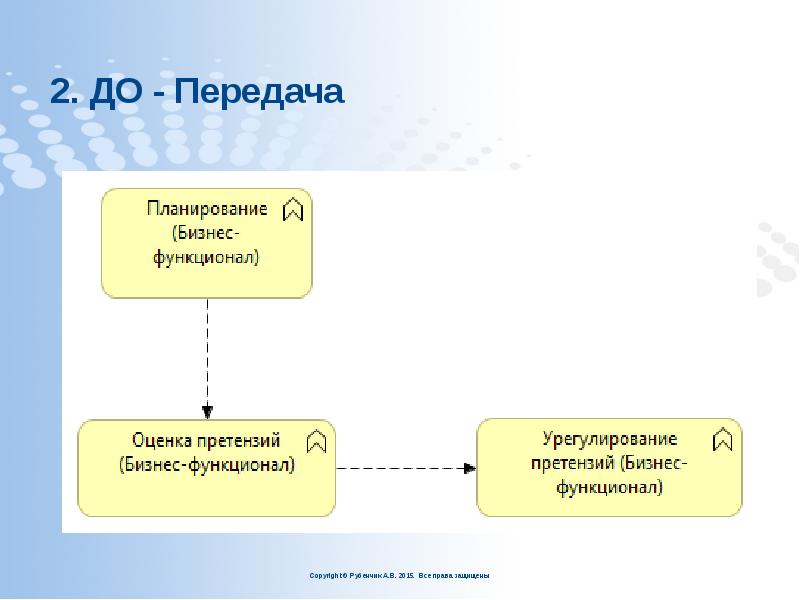

2. ДО - Передача Отношение «передача» описывает обмен или передачу, например, информации или ценности между процессами, функционалами, взаимодействиями и событиями.

2. ДО - Передача

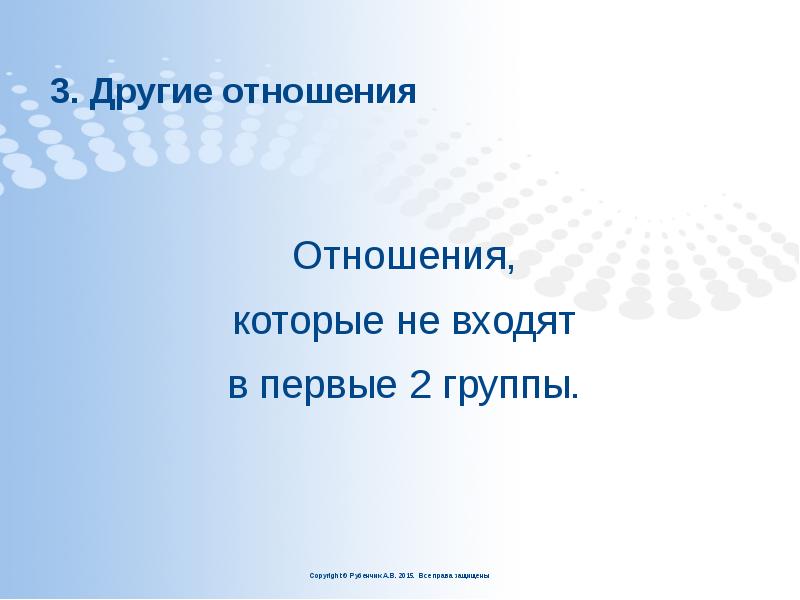

3. Другие отношения Отношения, которые не входят в первые 2 группы.

3. Другие отношения Группирование Связывание-разветвление Специализация

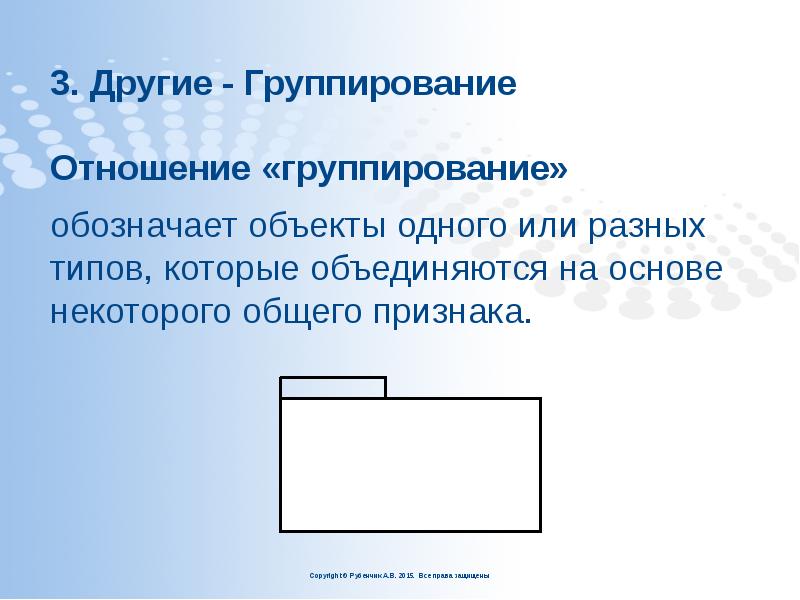

3. Другие - Группирование Отношение «группирование» обозначает объекты одного или разных типов, которые объединяются на основе некоторого общего признака.

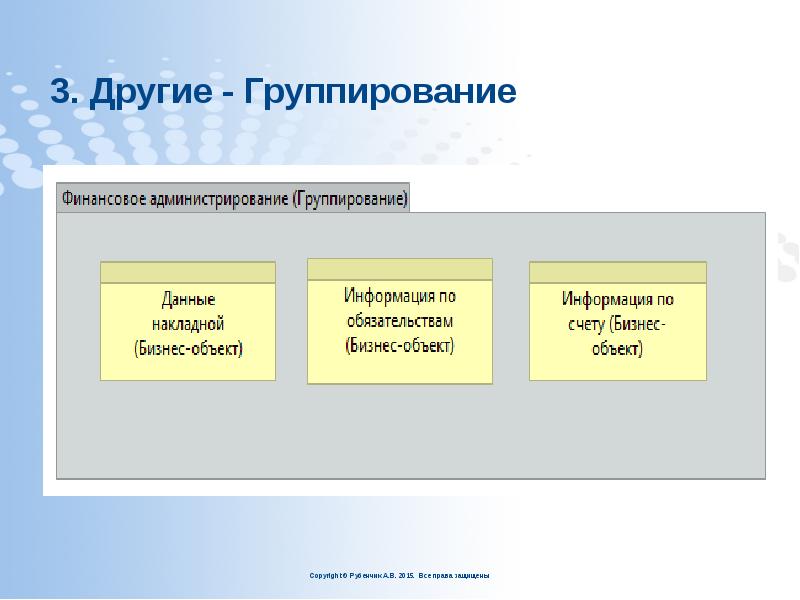

3. Другие - Группирование

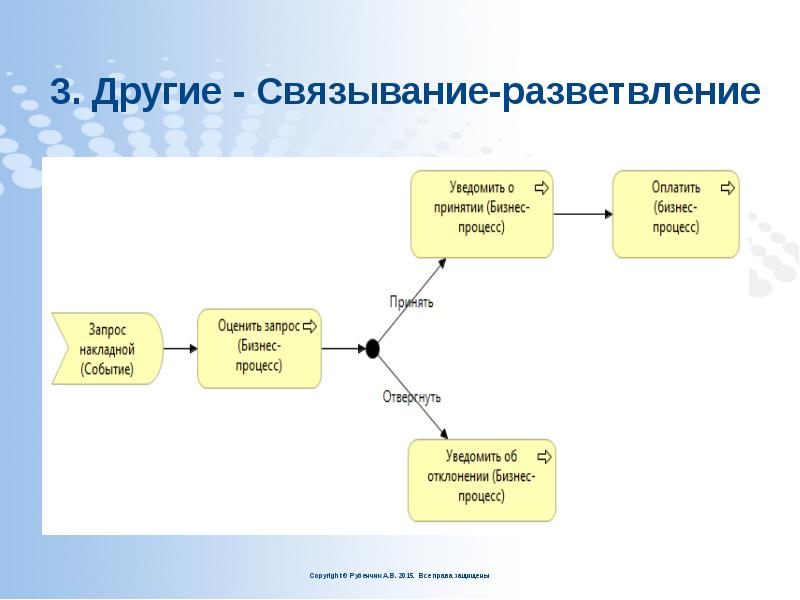

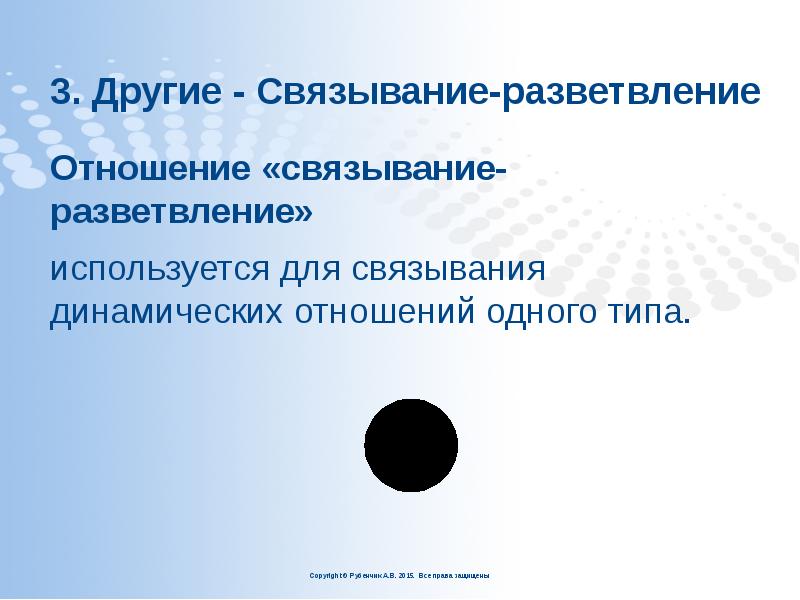

3. Другие - Связывание-разветвление Отношение «связывание-разветвление» используется для связывания динамических отношений одного типа.

3. Другие - Связывание-разветвление

3. Другие - Специализация Отношение «специализация» показывает, что объект является специализацией другого объекта.

3. Другие - Специализация

4. Производные отношения

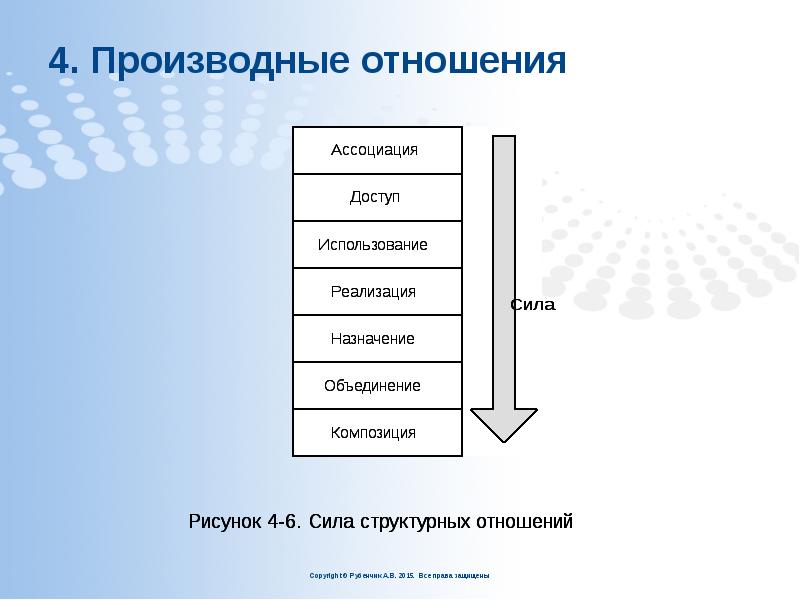

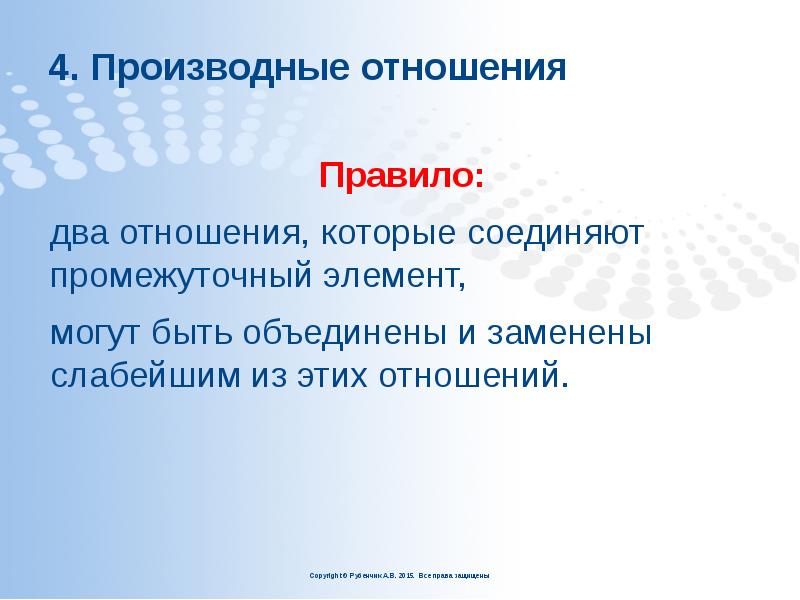

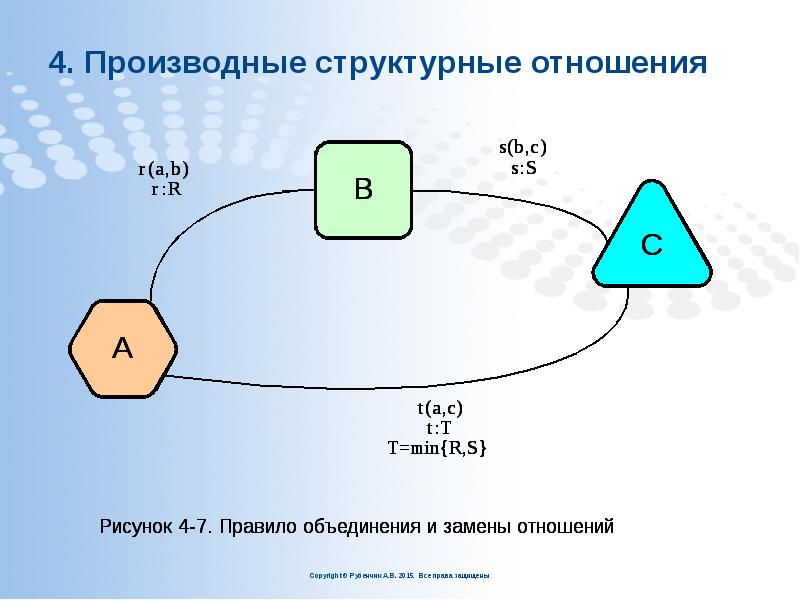

4. Производные отношения Правило: два отношения, которые соединяют промежуточный элемент, могут быть объединены и заменены слабейшим из этих отношений.

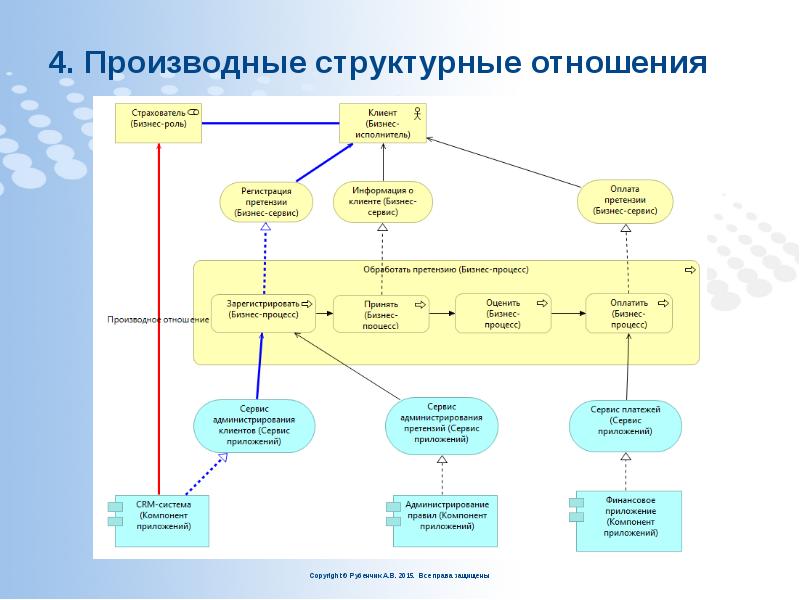

4. Производные структурные отношения

4. Производные структурные отношения

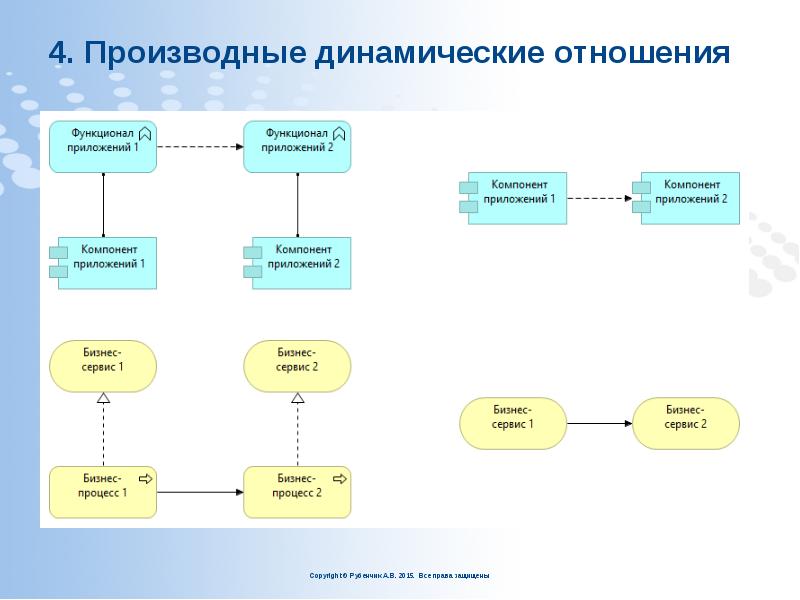

4. Производные динамические отношения Для динамических отношений «запуск» и «передача» применимы следующие правила: начальная и/или конечная точка отношений «запуск» или «передача» между элементами поведения (например, процессами или функционалами) может быть перенесена к активным структурным элементам (например, бизнес-исполнителям или компонентам приложений), которые назначены к ним; начальная и/или конечная точка отношений «запуск» или «передача» между элементами поведения может быть перенесена к сервисам, которые они реализуют.

4. Производные динамические отношения

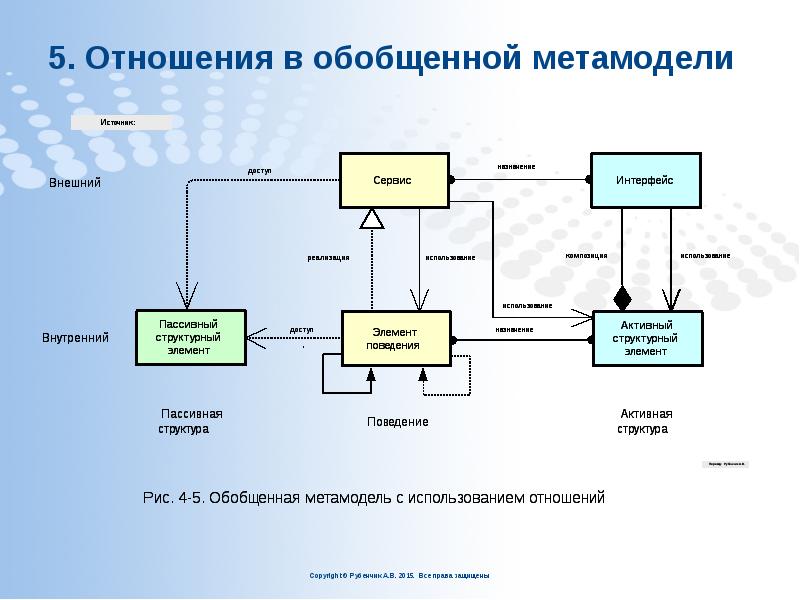

5. Отношения в обобщенной метамодели

5. Отношения в обобщенной метамодели

5. Базовые понятия – Уточнение понятий

ВОПРОСЫ ?

Автор курса Рубенчик Андрей Викторович [email protected]
